Vue Éclatée Unità motore BCi 530 D
Retrouvez les pièces détachées, références et repères disponibles pour Unità motore BCi 530 D.

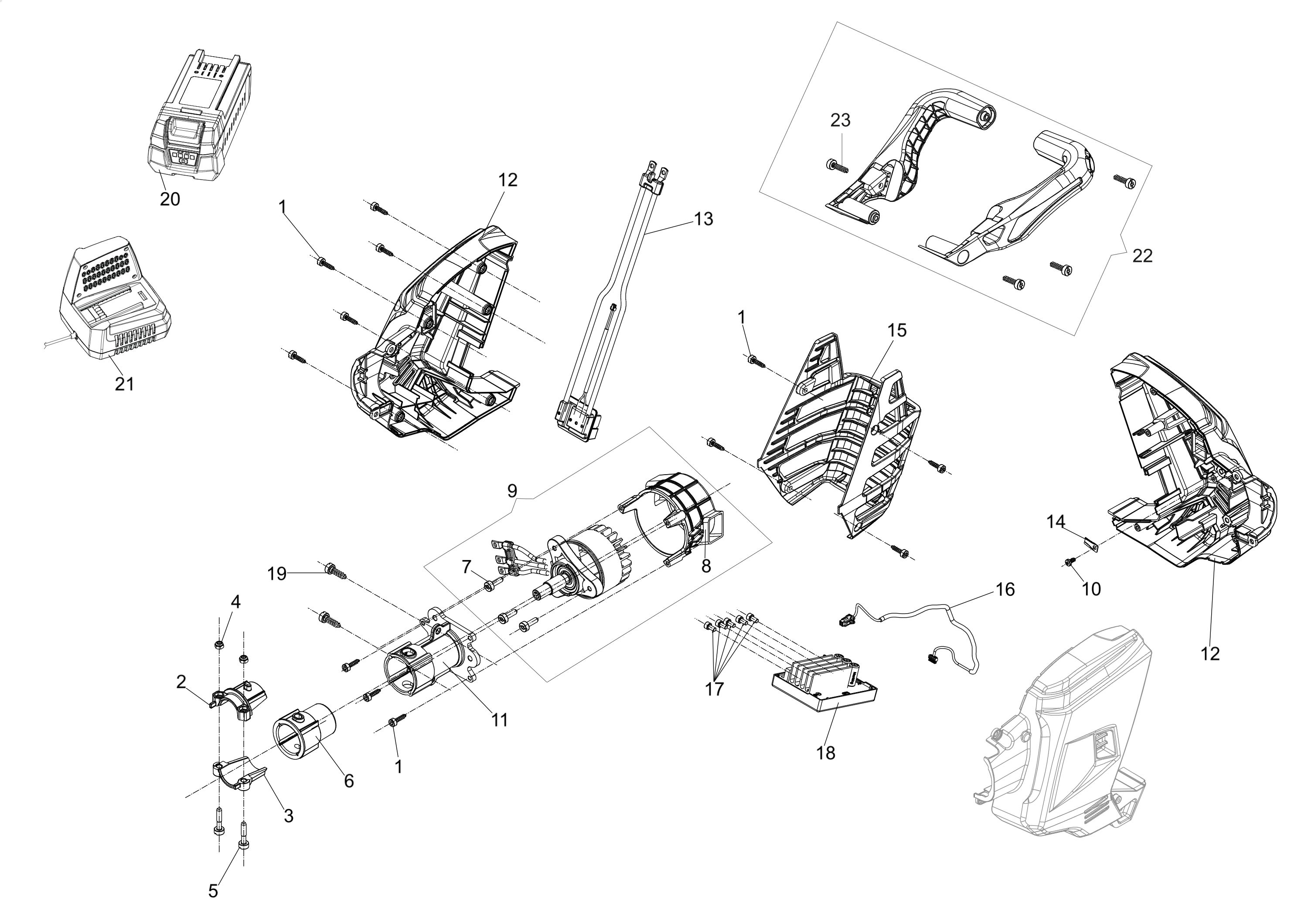

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 54310022R | Connecteur de batterie | Disponible | Voir la pièce |
| 3 | 54310023R | Entretoise | Disponible | Voir la pièce |
| 4 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 5 | 3891053R | Vis | Disponible | Voir la pièce |
| 6 | 54310021R | Manchon | Disponible | Voir la pièce |
| 7 | 3891035R | Vis | Disponible | Voir la pièce |
| 8 | 54310020R | Guidage d | Disponible | Voir la pièce |
| 9 | 54310075R | Kit moteur | Disponible | Voir la pièce |
| 10 | 3960167R | Vis | Disponible | Voir la pièce |
| 11 | 54310019AR | Flasque | Disponible | Voir la pièce |
| 12 | 54310076R | Kit demi-coque | Disponible | Voir la pièce |
| 12 | 54310076R | Kit demi-coque | Disponible | Voir la pièce |
| 13 | 54312022R | Connecteur de batterie | Disponible | Voir la pièce |
| 14 | 56550102R | Bride | Disponible | Voir la pièce |
| 15 | 54310032R | Protection de la batterie | Disponible | Voir la pièce |
| 16 | 54310055AR | Cablage | Disponible | Voir la pièce |
| 17 | 300000058R | Vis | Disponible | Voir la pièce |
| 18 | 54330027R | Carte Mère | Non reliée | |
| 19 | 3893001R | Vis | Disponible | Voir la pièce |
| 20 | 54300002 | Batterie | Non reliée | |
| 21 | 54300004 | Fast charger | Non reliée | |
| 21 | 54300005 | Fast charger | Non reliée | |
| 21 | 54300006 | Fast charger | Non reliée | |
| 22 | 54340011R | Kit protection | Disponible | Voir la pièce |
| 23 | 3893060R | Vis | Disponible | Voir la pièce |

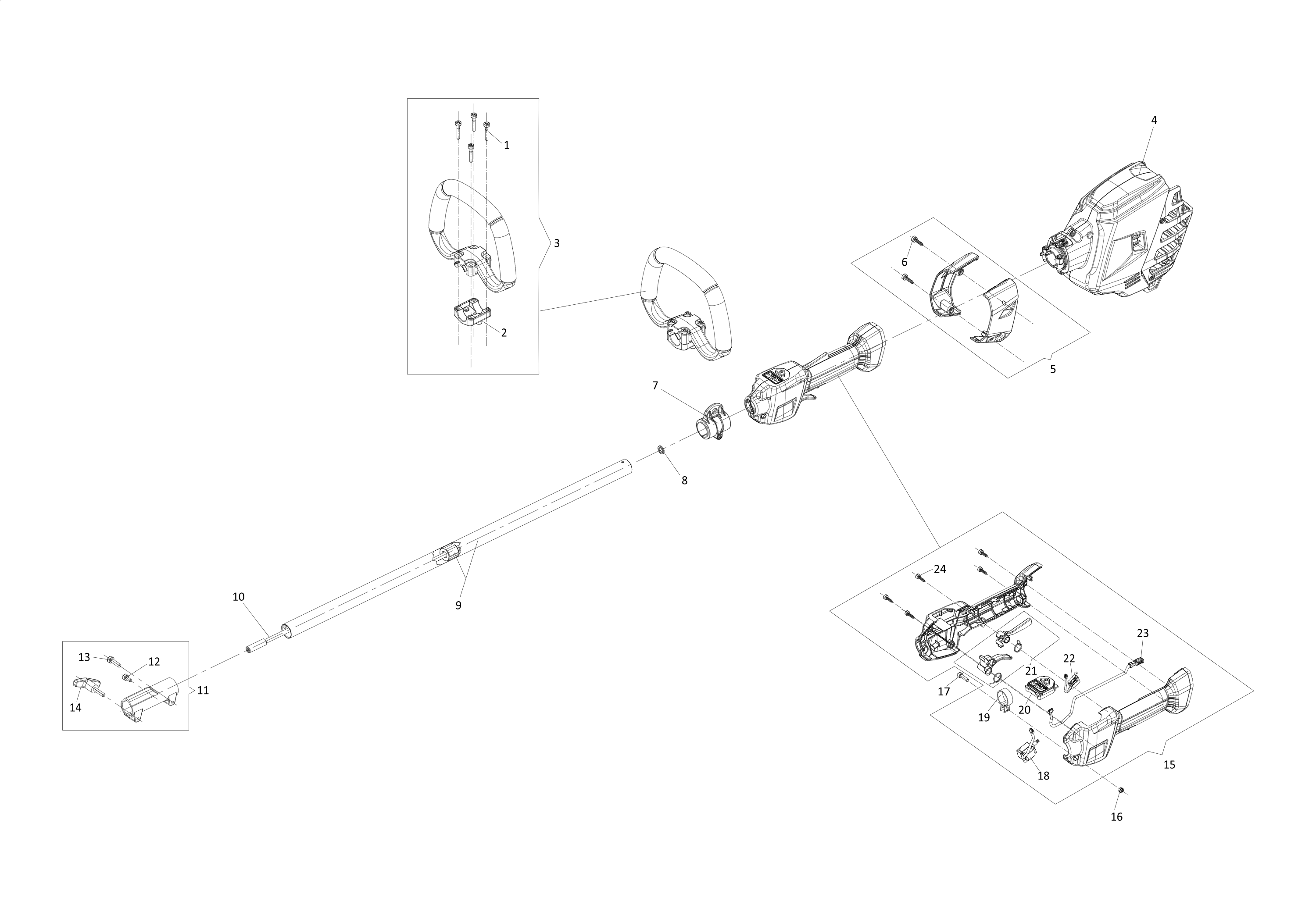

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891057R | Vis | Disponible | Voir la pièce |
| 2 | 61010024AR | Collier | Disponible | Voir la pièce |
| 3 | 61380093 | Kit poignée | Disponible | Voir la pièce |
| 4 | 54312027R | Groupe moteur | Disponible | Voir la pièce |
| 5 | 54310078R | Kit calotte | Disponible | Voir la pièce |
| 6 | 3893060R | Vis | Disponible | Voir la pièce |
| 7 | 4161619AR | Bande | Non reliée | |
| 8 | 3045034R | Arret | Non reliée | |
| 9 | 61282059R | Tuyau Ø26 | Disponible | Voir la pièce |
| 10 | 54320003R | Arbre trasmission | Disponible | Voir la pièce |
| 11 | 61282067R | Connection | Disponible | Voir la pièce |
| 12 | 3891036R | Vis | Disponible | Voir la pièce |
| 13 | 3891086R | Vis | Disponible | Voir la pièce |
| 14 | 61370323R | Poignée | Disponible | Voir la pièce |
| 15 | 54312004AR | Poignee complete | Disponible | Voir la pièce |
| 16 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | 3801045R | Vis | Disponible | Voir la pièce |
| 18 | 54310013R | Commutateur d | Disponible | Voir la pièce |
| 19 | 61010019R | Bande | Disponible | Voir la pièce |
| 20 | 49040101AR | Display | Disponible | Voir la pièce |
| 21 | 54310079R | Kit levier accelerateur | Disponible | Voir la pièce |
| 22 | 54310014R | Micro-interrupteur | Disponible | Voir la pièce |
| 23 | 54310015R | Cablage | Disponible | Voir la pièce |
| 24 | 3893016AR | Vis | Disponible | Voir la pièce |
