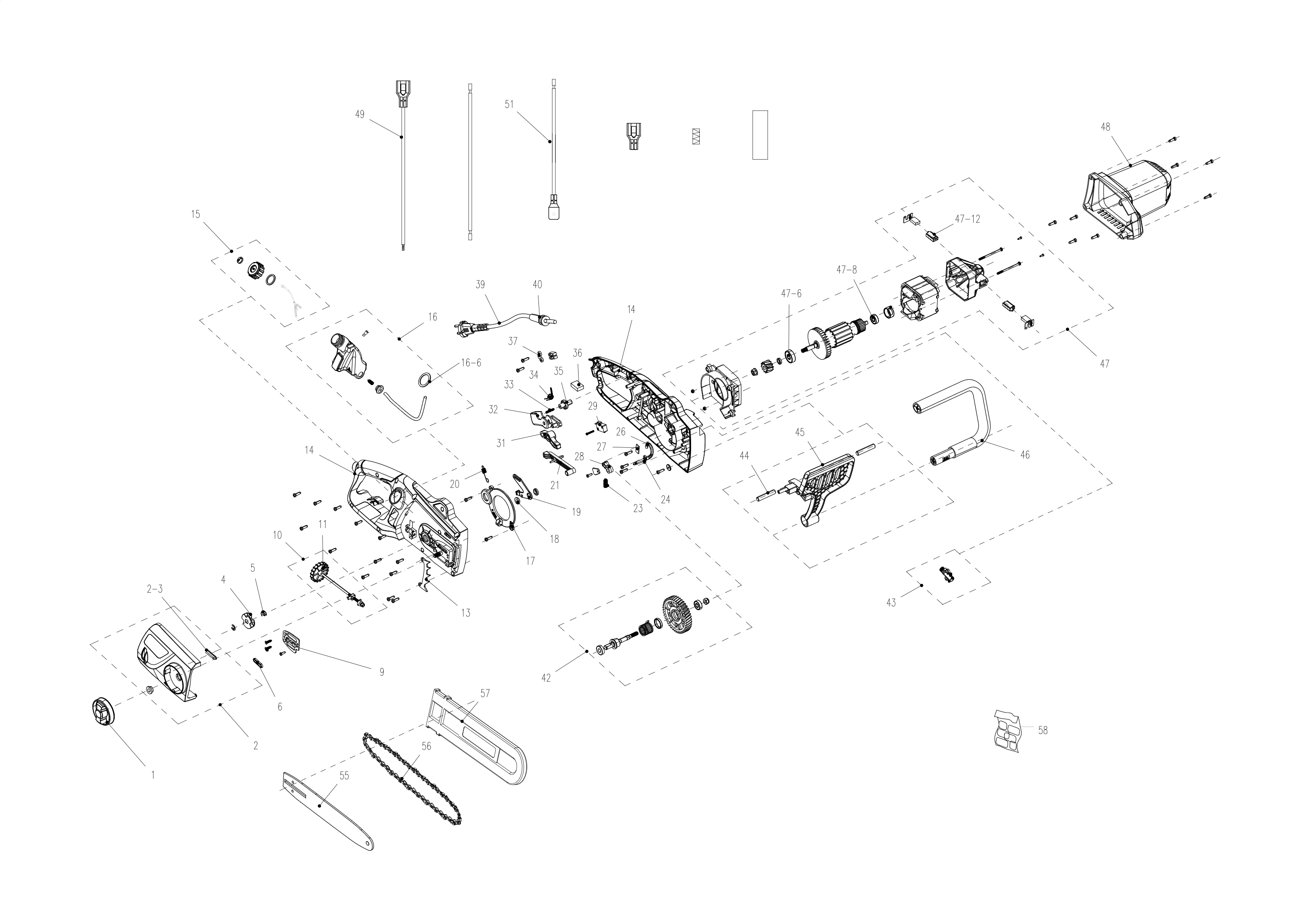

Vue Éclatée GS 210 E
Retrouvez les pièces détachées, références et repères disponibles pour GS 210 E.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YT000290R | Poignée | Disponible | Voir la pièce |
| 2 | YT000292R | Jeu couvercle | Disponible | Voir la pièce |
| 2-3 | YT000293R | Bague | Disponible | Voir la pièce |
| 4 | YT000294R | Pignon | Disponible | Voir la pièce |
| 5 | YT000295R | Ressort | Disponible | Voir la pièce |
| 6 | YT000296R | Bague | Disponible | Voir la pièce |
| 9 | YT000297R | Joint | Disponible | Voir la pièce |
| 10 | YT000298R | Kit vis | Disponible | Voir la pièce |
| 11 | YT000299R | Poignée | Disponible | Voir la pièce |
| 13 | YT000301R | Griffe | Disponible | Voir la pièce |
| 14 | YT000302R | Carter droite | Disponible | Voir la pièce |
| 14 | YT000302R | Carter droite | Disponible | Voir la pièce |
| 15 | YT000303R | Kit bouchon huile | Disponible | Voir la pièce |
| 16 | YT000304R | Groupe réservoir | Disponible | Voir la pièce |
| 16-6 | YT000305R | Roulement | Disponible | Voir la pièce |
| 17 | YT000306R | Pare-poussière | Disponible | Voir la pièce |
| 18 | YT000307R | Rondelle | Disponible | Voir la pièce |
| 19 | YT000308R | Levier | Disponible | Voir la pièce |
| 20 | YT000309R | Ressort | Disponible | Voir la pièce |
| 21 | YT000310R | Levier | Disponible | Voir la pièce |
| 23 | YT000311R | Ressort | Disponible | Voir la pièce |
| 24 | YT000312R | Raccord | Disponible | Voir la pièce |
| 26 | YT000313R | Tuyau d | Disponible | Voir la pièce |
| 27 | YT000314R | Plaque | Disponible | Voir la pièce |
| 28 | YT000315R | Levier de blocage | Disponible | Voir la pièce |
| 29 | YT000316R | Micro-interrupteur | Disponible | Voir la pièce |
| 31 | YT000317R | Levier | Disponible | Voir la pièce |
| 32 | YT000318R | Levier | Disponible | Voir la pièce |
| 33 | YT000320R | Ressort | Disponible | Voir la pièce |
| 34 | YT000319R | Ressort | Disponible | Voir la pièce |
| 35 | YT000321R | Interrupteur | Disponible | Voir la pièce |
| 36 | YT000322R | Condensateur | Disponible | Voir la pièce |
| 37 | YT000323R | Serre-câble | Disponible | Voir la pièce |
| 39 | YT000324R | Câble | Disponible | Voir la pièce |
| 40 | YT000325R | Passe-cable | Disponible | Voir la pièce |
| 42 | YT000327R | Jeu arbre moteur | Disponible | Voir la pièce |
| 43 | YT000328R | Jeu pompe huile | Disponible | Voir la pièce |
| 44 | YT000329R | Pivot | Disponible | Voir la pièce |
| 45 | YT000330R | Protection | Disponible | Voir la pièce |
| 46 | YT000331R | Poignee anterieure | Disponible | Voir la pièce |
| 47 | YT000332R | Moteur électrique | Disponible | Voir la pièce |
| 47-12 | YT000335R | Charbon compl. | Disponible | Voir la pièce |
| 47-6 | YT000333R | Roulement | Disponible | Voir la pièce |
| 47-8 | YT000334R | Roulement | Disponible | Voir la pièce |
| 48 | YT000336R | Couvercle | Disponible | Voir la pièce |
| 49 | YT000337R | Câble | Disponible | Voir la pièce |
| 51 | YT000338R | Câble | Disponible | Voir la pièce |
| 55 | 50052012R | Guide 16 | Disponible | Voir la pièce |
| 56 | 30629043 | Chaine | Disponible | Voir la pièce |
| 57 | 3063054R | Couvre-guide - 40 cm | Non reliée | |
| 58 | YT000339R | Kit etiquettes | Disponible | Voir la pièce |
