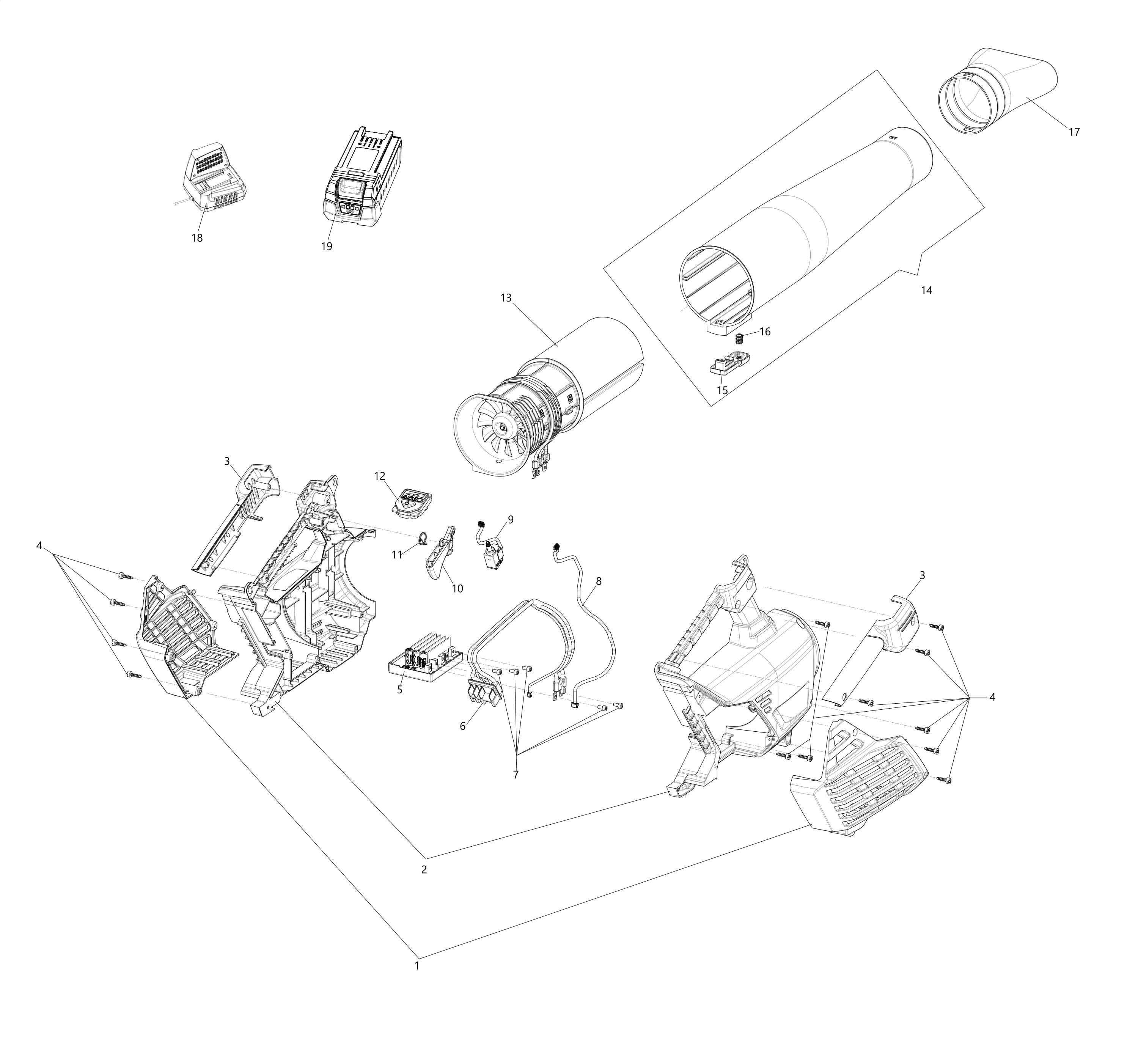

Vue Éclatée BVi 570
Retrouvez les pièces détachées, références et repères disponibles pour BVi 570.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54360048R | Kit de protection de la batterie | Disponible | Voir la pièce |
| 2 | 54360049R | Kit demi-coque | Disponible | Voir la pièce |
| 3 | 54360051R | Kit poignée | Disponible | Voir la pièce |
| 3 | 54360051R | Kit poignée | Disponible | Voir la pièce |
| 4 | 3893016AR | Vis | Disponible | Voir la pièce |
| 4 | 3893016AR | Vis | Disponible | Voir la pièce |
| 5 | 54360067R | Carte Mère | Disponible | Voir la pièce |
| 6 | 54360039R | Connecteur de batterie | Disponible | Voir la pièce |
| 7 | 300000058R | Vis | Disponible | Voir la pièce |
| 8 | 54360036AR | Cablage | Disponible | Voir la pièce |
| 9 | 54360042R | Commutateur d | Disponible | Voir la pièce |
| 10 | 54360020R | Levier accelerateur | Disponible | Voir la pièce |
| 11 | 61040056R | Ressort | Disponible | Voir la pièce |
| 12 | 49040101AR | Display | Disponible | Voir la pièce |
| 13 | 54362001R | Moteur complet | Disponible | Voir la pièce |
| 14 | 54360024R | Tuyau | Disponible | Voir la pièce |
| 15 | 54360040R | Bouton de déclenchement | Disponible | Voir la pièce |
| 16 | 54120034R | Ressort | Disponible | Voir la pièce |
| 17 | 54360027R | Crochet | Disponible | Voir la pièce |
| 18 | 54300004 | Fast charger | Non reliée | |
| 18 | 54300005 | Fast charger | Non reliée | |
| 18 | 54300006 | Fast charger | Non reliée | |
| 19 | 54300002 | Batterie | Non reliée |
