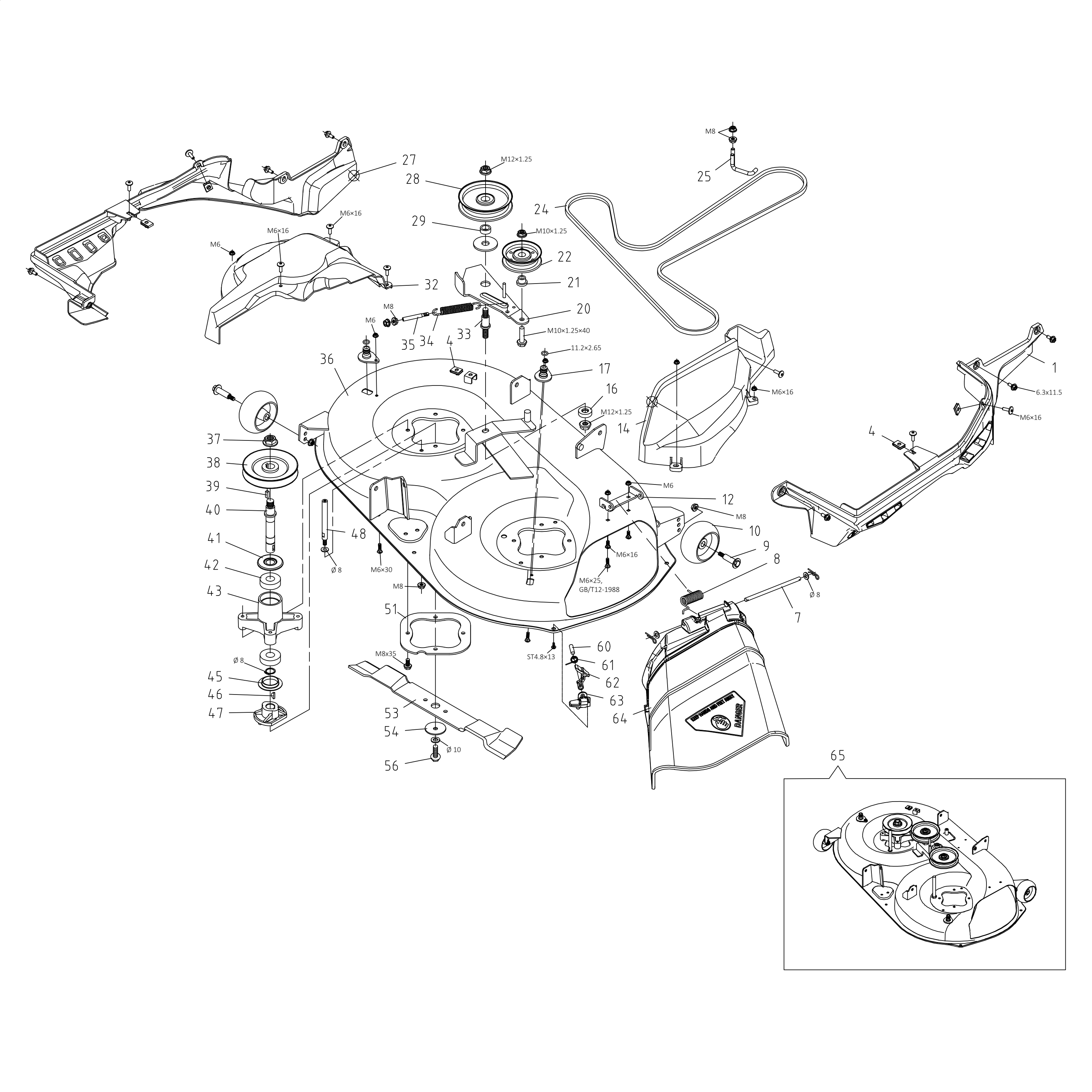

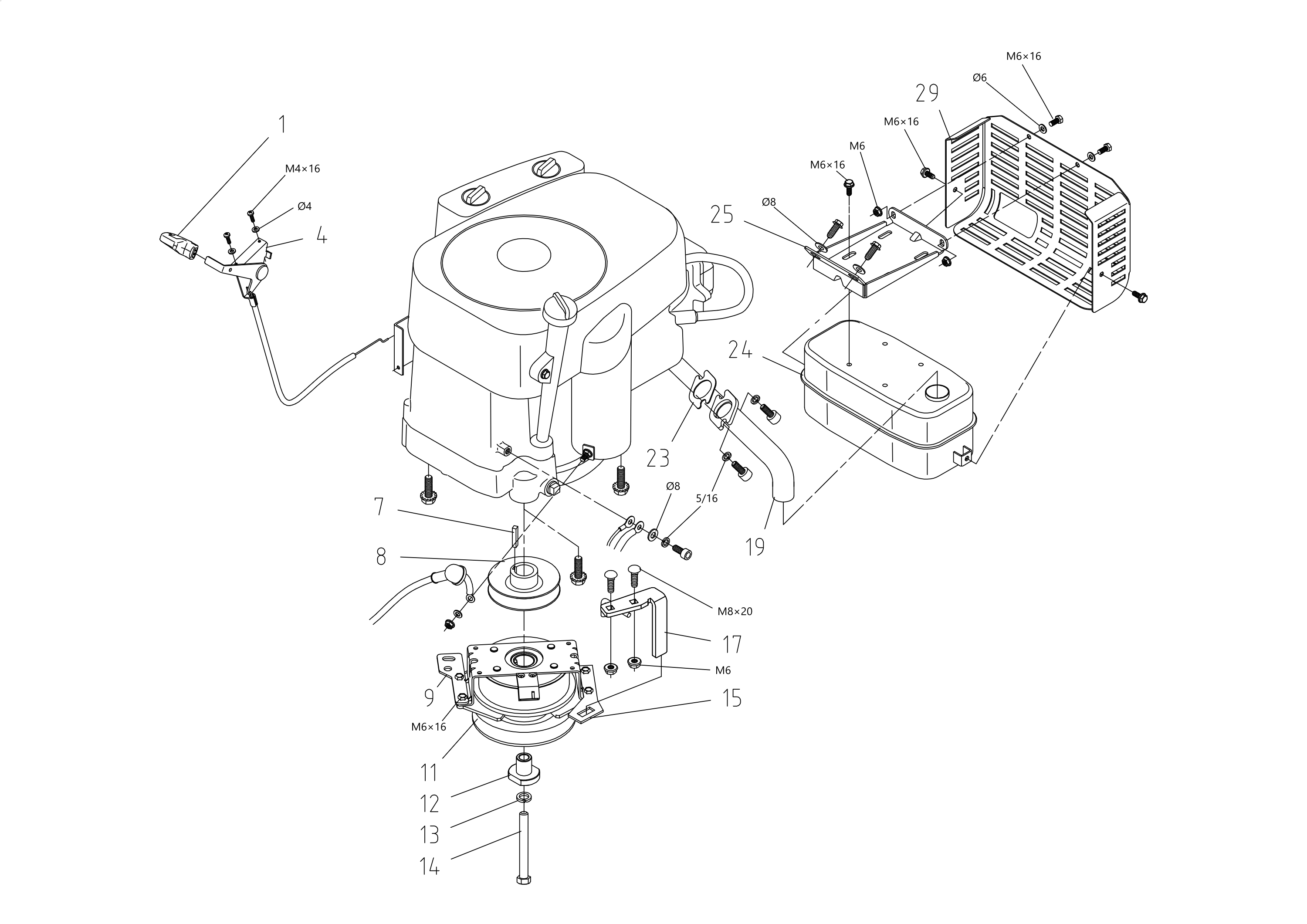

Vue Éclatée OM 99L/12,5 K M Cat. 2024
Retrouvez les pièces détachées, références et repères disponibles pour OM 99L/12,5 K M Cat. 2024.

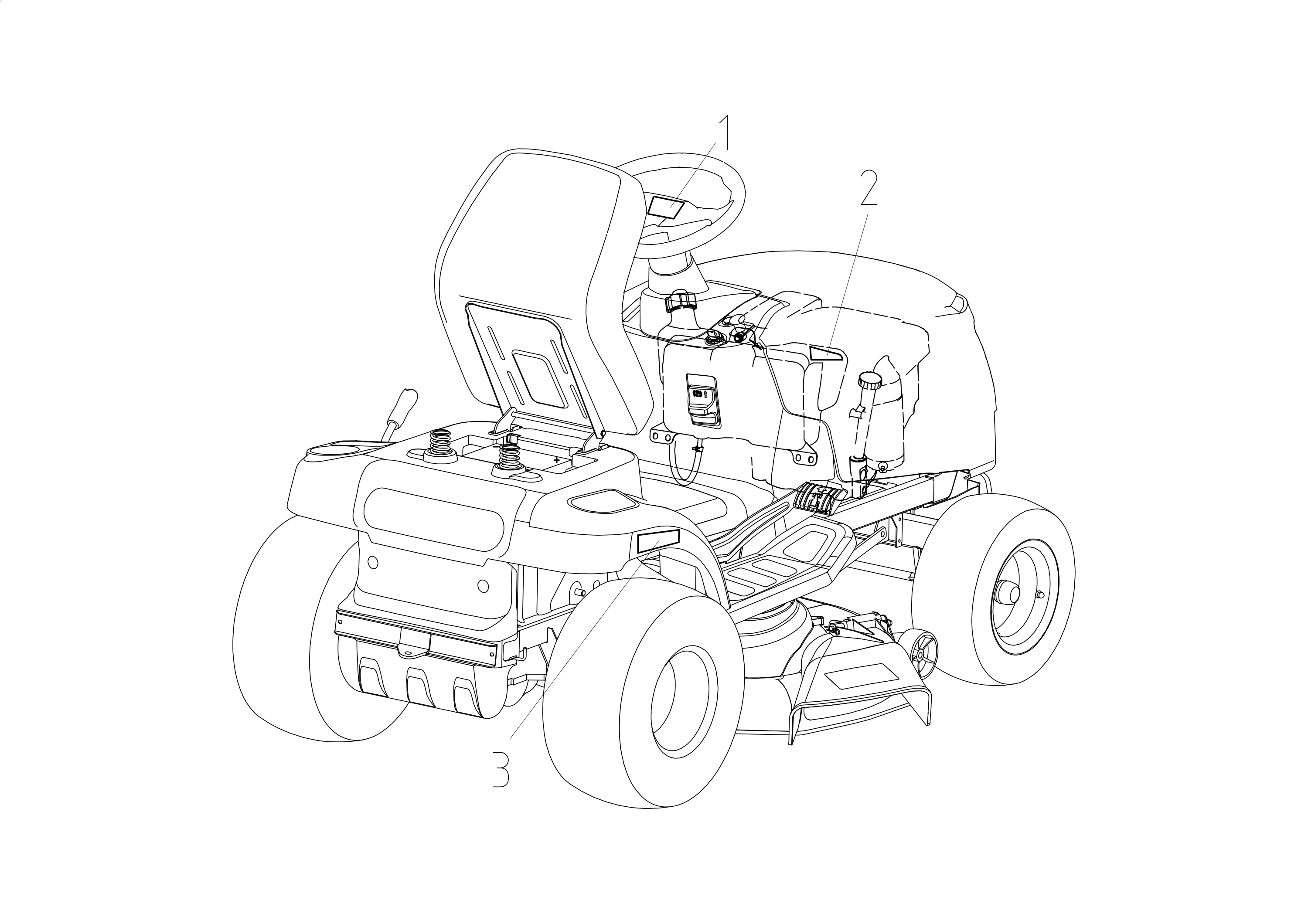

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 10 | TS000012R | Filtre | Disponible | Voir la pièce |
| 11 | TS000161R | Reservoir | Disponible | Voir la pièce |
| 13 | TS000162R | Bande | Disponible | Voir la pièce |
| 14 | TS000163R | Flexible a carburant | Disponible | Voir la pièce |
| 15 | TS000164R | Bande | Disponible | Voir la pièce |
| 16 | TS000013R | Bouchon | Disponible | Voir la pièce |

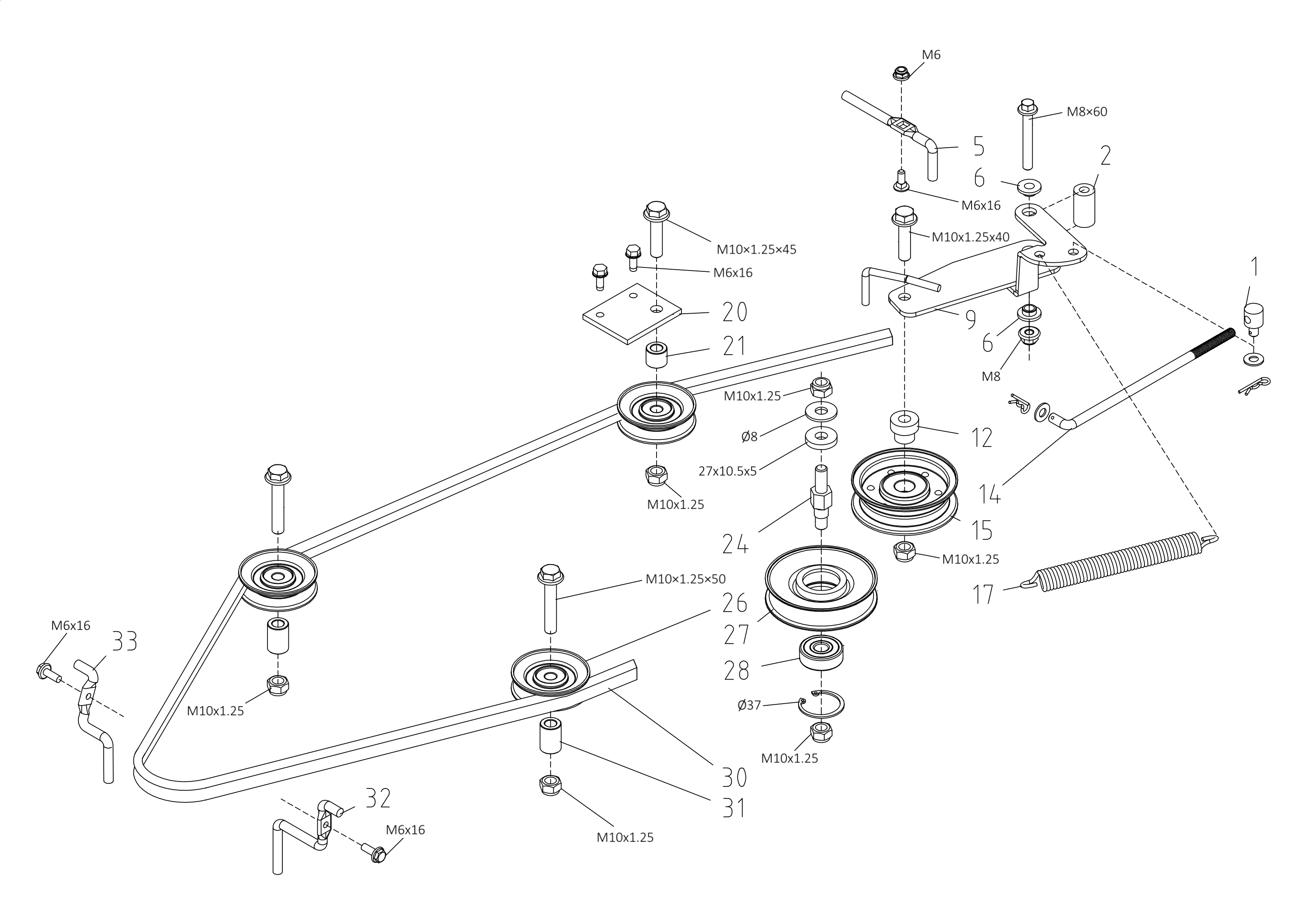

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000252R | Pivot | Disponible | Voir la pièce |
| 2 | TS000253R | Entretoise | Disponible | Voir la pièce |
| 5 | TS000254R | Baladeur | Disponible | Voir la pièce |
| 6 | TS000173R | Bague | Disponible | Voir la pièce |
| 6 | TS000173R | Bague | Disponible | Voir la pièce |
| 9 | TS000255R | Support | Disponible | Voir la pièce |
| 12 | TS000122R | Bague | Disponible | Voir la pièce |
| 14 | TS000256R | Tige | Disponible | Voir la pièce |
| 15 | TS000007R | Poulie | Disponible | Voir la pièce |
| 17 | TS000130R | Ressort | Disponible | Voir la pièce |
| 20 | TS000257R | Guide | Disponible | Voir la pièce |
| 21 | TS000258R | Entretoise | Disponible | Voir la pièce |
| 24 | TS000259R | Vis | Disponible | Voir la pièce |
| 26 | TS000023R | Poulie | Disponible | Voir la pièce |
| 27 | TS000006R | Poulie | Disponible | Voir la pièce |
| 28 | TS000454R | Roulement | Non reliée | |
| 30 | TS000024R | Courroie | Disponible | Voir la pièce |
| 31 | TS000260R | Bague | Disponible | Voir la pièce |
| 32 | TS000261R | Guide | Disponible | Voir la pièce |
| 33 | TS000262R | Guide | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000198R | Enjoliveur | Disponible | Voir la pièce |
| 3 | TS000199R | Rondelle | Disponible | Voir la pièce |
| 4 | TS000200R | Entretoise | Disponible | Voir la pièce |
| 5 | TS000018R | Roue compl. | Disponible | Voir la pièce |
| 5,4 | TS000204R | Roulement | Disponible | Voir la pièce |
| 6 | TS000019R | Pivot | Disponible | Voir la pièce |
| 8 | TS000020R | Bague | Disponible | Voir la pièce |
| 9 | TS000205R | Assieu anterieur | Disponible | Voir la pièce |
| 11 | TS000021R | Levier | Disponible | Voir la pièce |
| 12 | TS000083R | Rondelle | Disponible | Voir la pièce |
| 17 | TS000206R | Entretoise | Disponible | Voir la pièce |
| 18 | TS000068R | Graisseur | Disponible | Voir la pièce |
| 21 | TS000022R | Pivot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000267R | Joint | Disponible | Voir la pièce |
| 3 | TS000268R | Entretoise | Disponible | Voir la pièce |
| 5 | TS000269R | Plaquette | Disponible | Voir la pièce |
| 8 | TS000270R | Manchon | Disponible | Voir la pièce |
| 9 | TS000271R | Bague | Disponible | Voir la pièce |
| 10 | TS000272R | Bague seeger | Disponible | Voir la pièce |
| 11 | TS000273R | Planton | Disponible | Voir la pièce |
| 13 | TS000274R | Bague | Disponible | Voir la pièce |
| 14 | TS000275R | Entretoise | Disponible | Voir la pièce |
| 16 | TS000026R | Pignon | Disponible | Voir la pièce |
| 17 | TS000276R | Pivot | Disponible | Voir la pièce |
| 19 | TS000378R | Bague | Disponible | Voir la pièce |
| 20 | TS000277R | Bague | Disponible | Voir la pièce |
| 21 | TS000278R | Goupille | Disponible | Voir la pièce |
| 22 | TS000279R | Plaque de fixation | Disponible | Voir la pièce |
| 23 | TS000280R | Bague | Disponible | Voir la pièce |
| 24 | TS000027R | Secteur | Disponible | Voir la pièce |
| 25 | TS000281R | Plaque de fixation | Disponible | Voir la pièce |
| 26 | TS000282R | Joint | Disponible | Voir la pièce |
| 28 | TS000283R | Entretoise | Disponible | Voir la pièce |
| 30 | TS000284AR | Volant | Non reliée | |
| 31 | TS000028R | Support | Disponible | Voir la pièce |
| 32 | TS000379R | Rondelle | Disponible | Voir la pièce |
| 33 | TS000376R | Couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | TS000285R | Support | Disponible | Voir la pièce |
| 4 | TS000286R | Ressort | Disponible | Voir la pièce |
| 7 | TS000287R | Couvercle | Disponible | Voir la pièce |
| 8 | TS000288R | Support siege | Disponible | Voir la pièce |
| 9 | TS000289R | Vis | Disponible | Voir la pièce |
| 10 | TS000290R | Guide | Disponible | Voir la pièce |
| 12 | TS000029R | Interrupteur siege | Disponible | Voir la pièce |
| 13 | TS000373R | Siege | Disponible | Voir la pièce |
| 14 | TS000291R | Entretoise | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | TS000358R | Attelage de remorquage | Disponible | Voir la pièce |
| 3 | TS000359R | Entretoise | Disponible | Voir la pièce |
| 4 | TS000755R | Pivot | Non reliée | |
| 5 | TS000756R | Goupille | Non reliée |

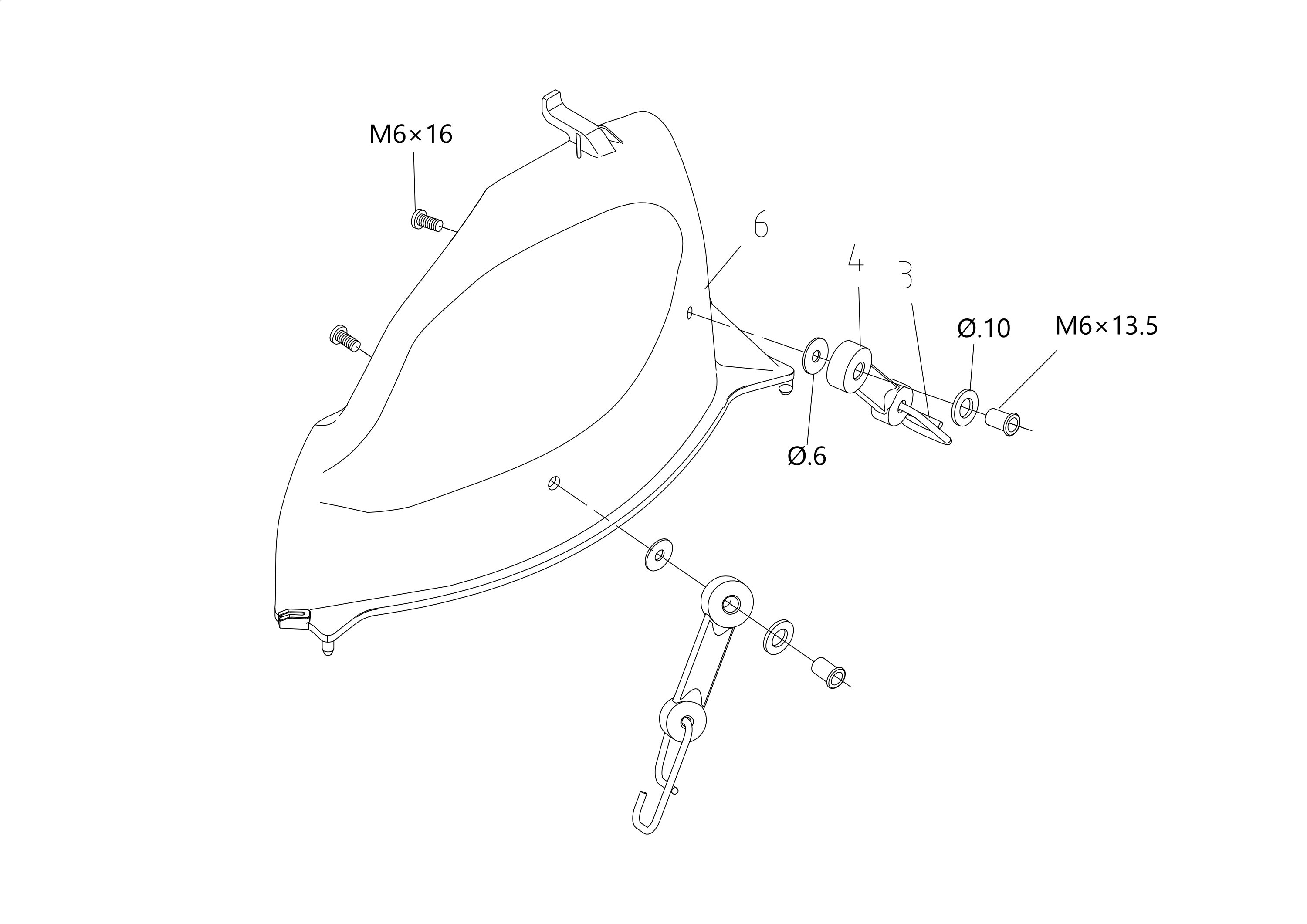

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 3 | TS000043R | Crochet | Disponible | Voir la pièce |
| 4 | TS000044R | Tige de tension | Disponible | Voir la pièce |
| 6 | TS000045R | Déflecteur | Disponible | Voir la pièce |

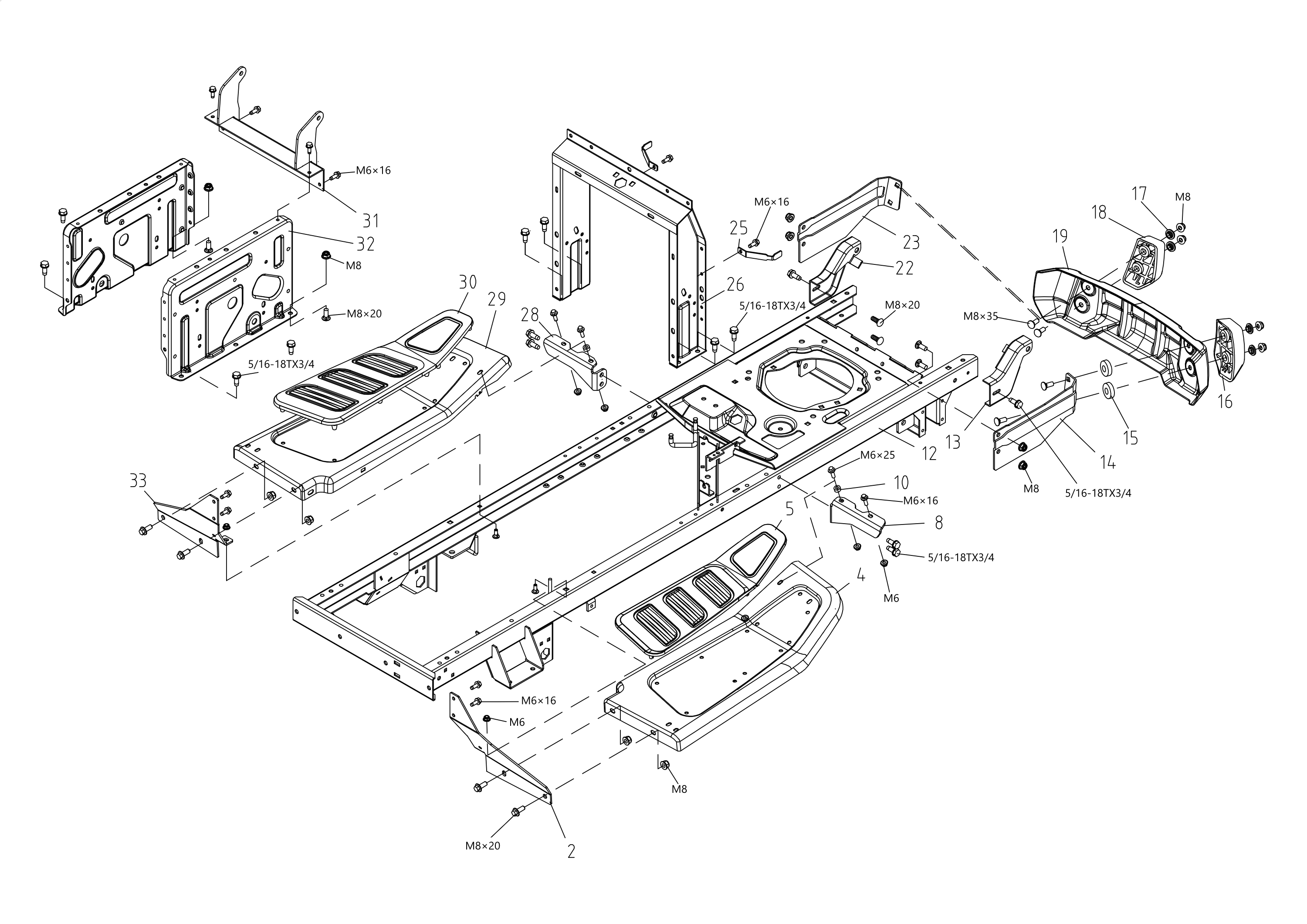

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | TS000165R | Support marchepied droite | Disponible | Voir la pièce |
| 4 | TS000166R | Estrade | Disponible | Voir la pièce |
| 5 | TS000167R | Couvremarchepied droite | Disponible | Voir la pièce |
| 8 | TS000168R | Support marchepied droite | Disponible | Voir la pièce |
| 10 | TS000169R | Bague | Disponible | Voir la pièce |
| 12 | TS000170R | Châssis | Disponible | Voir la pièce |
| 13 | TS000171R | Support right | Disponible | Voir la pièce |
| 14 | TS000172R | Support right | Disponible | Voir la pièce |
| 15 | TS000014R | Rondelle | Disponible | Voir la pièce |
| 16 | TS000015R | Pare-chocs | Disponible | Voir la pièce |
| 17 | TS000173R | Bague | Disponible | Voir la pièce |
| 18 | TS000016R | Pare-chocs | Disponible | Voir la pièce |
| 19 | TS000017R | Capot inferieur | Disponible | Voir la pièce |
| 22 | TS000174R | Support left | Disponible | Voir la pièce |
| 23 | TS000175R | Support left | Disponible | Voir la pièce |
| 25 | TS000176R | Plaquette | Disponible | Voir la pièce |
| 26 | TS000177R | Support du colonne | Disponible | Voir la pièce |
| 28 | TS000178R | Support marchepied gauche | Disponible | Voir la pièce |
| 29 | TS000179R | Estrade | Disponible | Voir la pièce |
| 30 | TS000180R | Couvremarchepied gauche | Disponible | Voir la pièce |
| 31 | TS000181R | Châssis | Disponible | Voir la pièce |
| 32 | TS000182R | Support siege | Disponible | Voir la pièce |
| 33 | TS000183R | Support marchepied gauche | Disponible | Voir la pièce |

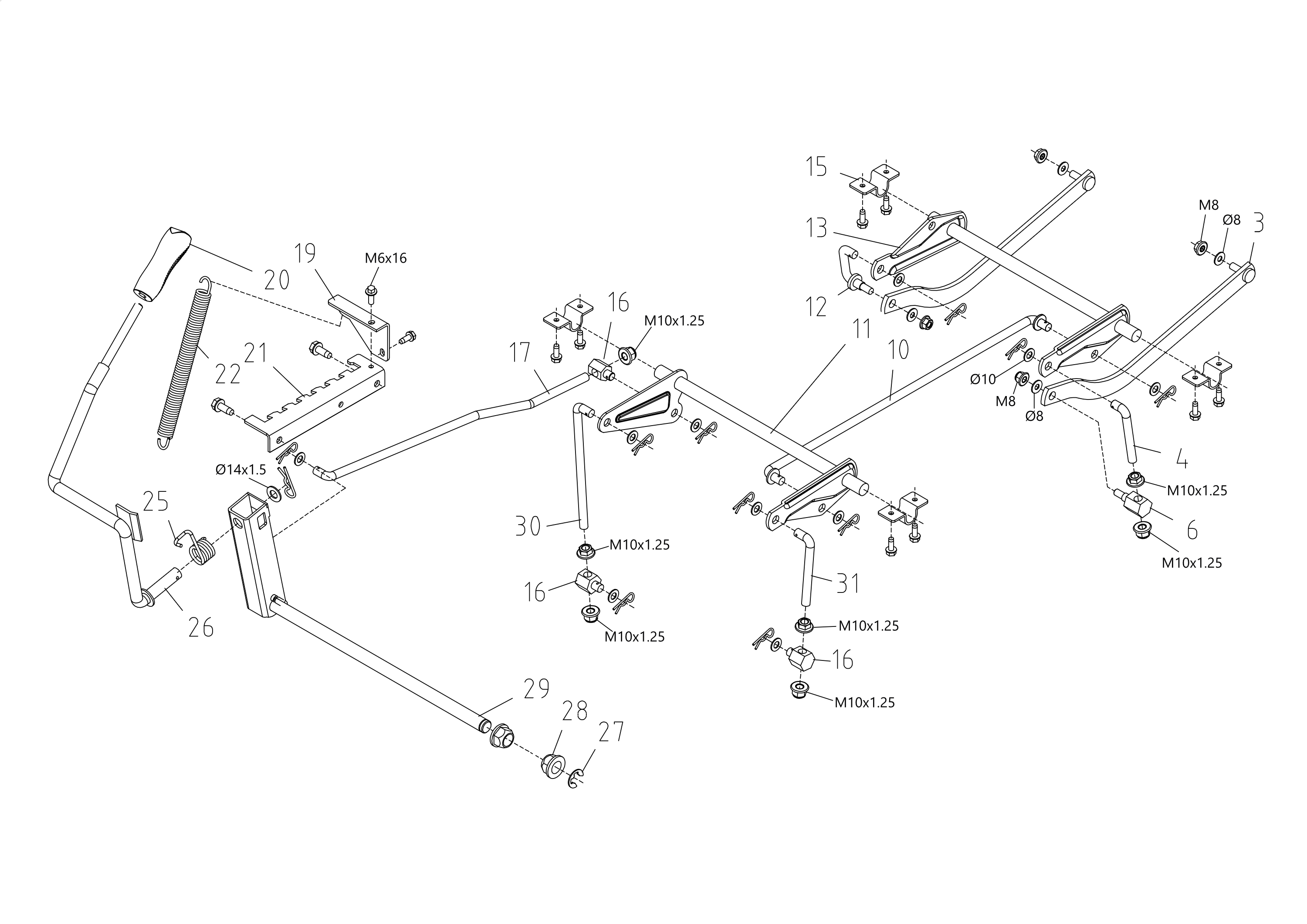

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 3 | TS000292R | Tige | Disponible | Voir la pièce |
| 4 | TS000293R | Entretoise | Disponible | Voir la pièce |
| 6 | TS000294R | Joint | Disponible | Voir la pièce |
| 10 | TS000308R | Tige | Disponible | Voir la pièce |
| 11 | TS000309R | Axe | Disponible | Voir la pièce |
| 12 | TS000297R | Tige | Disponible | Voir la pièce |
| 13 | TS000298R | Support | Disponible | Voir la pièce |
| 15 | TS000231R | Support | Disponible | Voir la pièce |
| 16 | TS000299R | Joint | Disponible | Voir la pièce |
| 16 | TS000299R | Joint | Disponible | Voir la pièce |
| 16 | TS000299R | Joint | Disponible | Voir la pièce |
| 17 | TS000310R | Levier | Disponible | Voir la pièce |
| 19 | TS000301R | Plaquette | Disponible | Voir la pièce |
| 20 | TS000226R | Poignée | Disponible | Voir la pièce |
| 21 | TS000030R | Support | Disponible | Voir la pièce |
| 22 | TS000302R | Ressort | Disponible | Voir la pièce |
| 25 | TS000303R | Ressort | Disponible | Voir la pièce |
| 26 | TS000031R | Levier | Disponible | Voir la pièce |
| 27 | TS000223R | Bague seeger | Disponible | Voir la pièce |
| 28 | TS000378R | Bague | Disponible | Voir la pièce |
| 29 | TS000304R | Kit levier | Disponible | Voir la pièce |
| 30 | TS000311R | Entretoise | Disponible | Voir la pièce |
| 31 | TS000312R | Entretoise | Disponible | Voir la pièce |

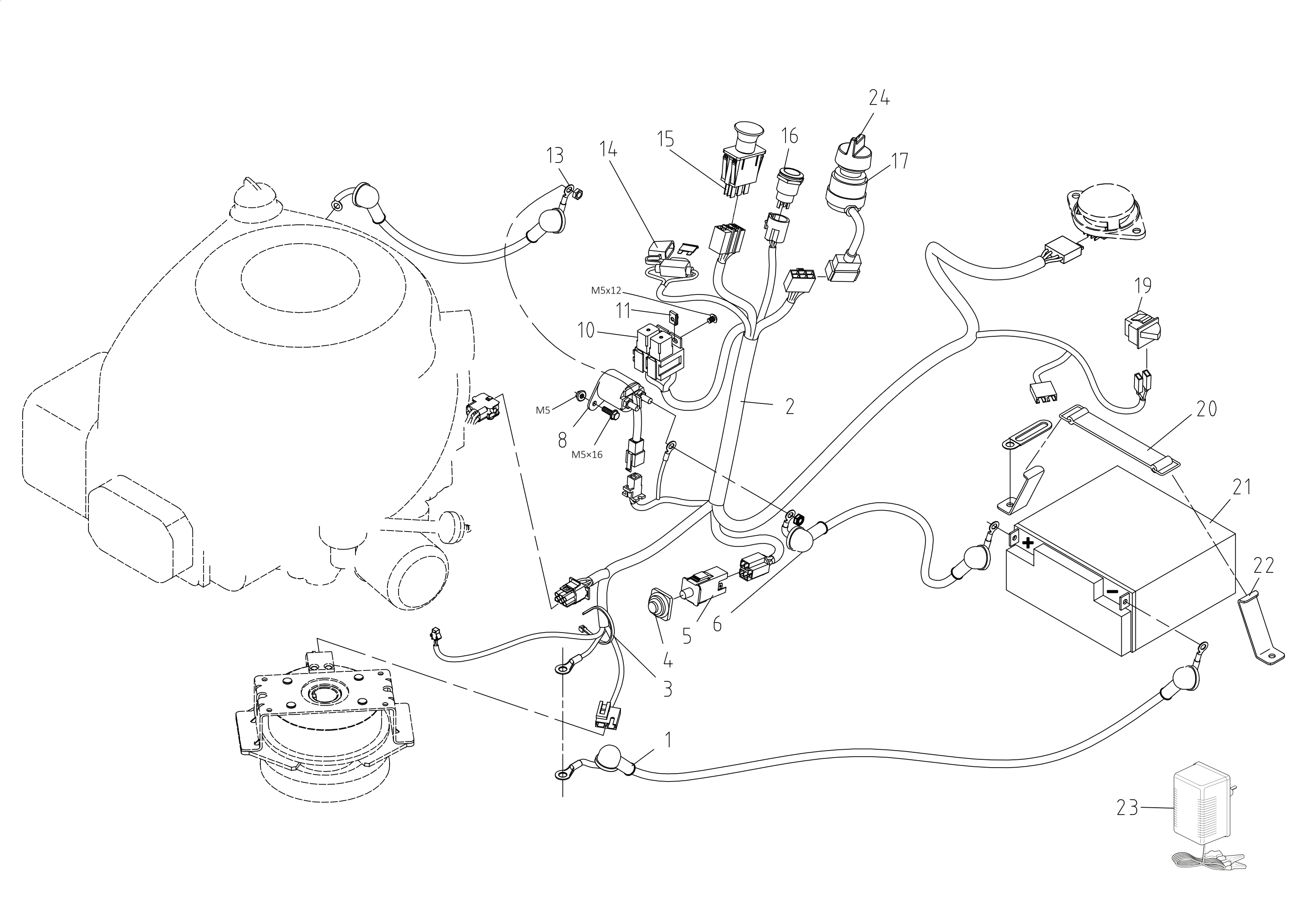

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000314R | Cable | Disponible | Voir la pièce |
| 2 | TS000334R | Cablage | Disponible | Voir la pièce |
| 2 | TS000437R | Cablage | Non reliée | |
| 3 | TS000316R | Bande | Disponible | Voir la pièce |
| 3 | TS000317R | Bande | Disponible | Voir la pièce |
| 4 | TS000318R | Protection | Disponible | Voir la pièce |
| 5 | TS000032R | Interrupteur | Disponible | Voir la pièce |
| 6 | TS000319R | Cable | Disponible | Voir la pièce |
| 8 | TS000033R | Solenoide | Disponible | Voir la pièce |
| 10 | TS000322R | Rele | Non reliée | |
| 10 | TS000457R | Rele | Disponible | Voir la pièce |
| 11 | TS000323R | Arrêt | Disponible | Voir la pièce |
| 13 | TS000324R | Câble | Disponible | Voir la pièce |
| 14 | TS000325R | Fusee | Disponible | Voir la pièce |
| 15 | TS000034R | Interrupteur | Disponible | Voir la pièce |
| 16 | TS000326R | Interrupteur | Disponible | Voir la pièce |
| 17 | TS000035R | Module d | Disponible | Voir la pièce |
| 19 | TS000037R | Micro-interrupteur | Disponible | Voir la pièce |
| 20 | TS000332R | Courroie | Disponible | Voir la pièce |
| 21 | TS000038R | Batterie | Non reliée | |
| 22 | TS000333R | Etrier | Disponible | Voir la pièce |
| 23 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 24 | TS000412R | Clef a demarrage | Disponible | Voir la pièce |

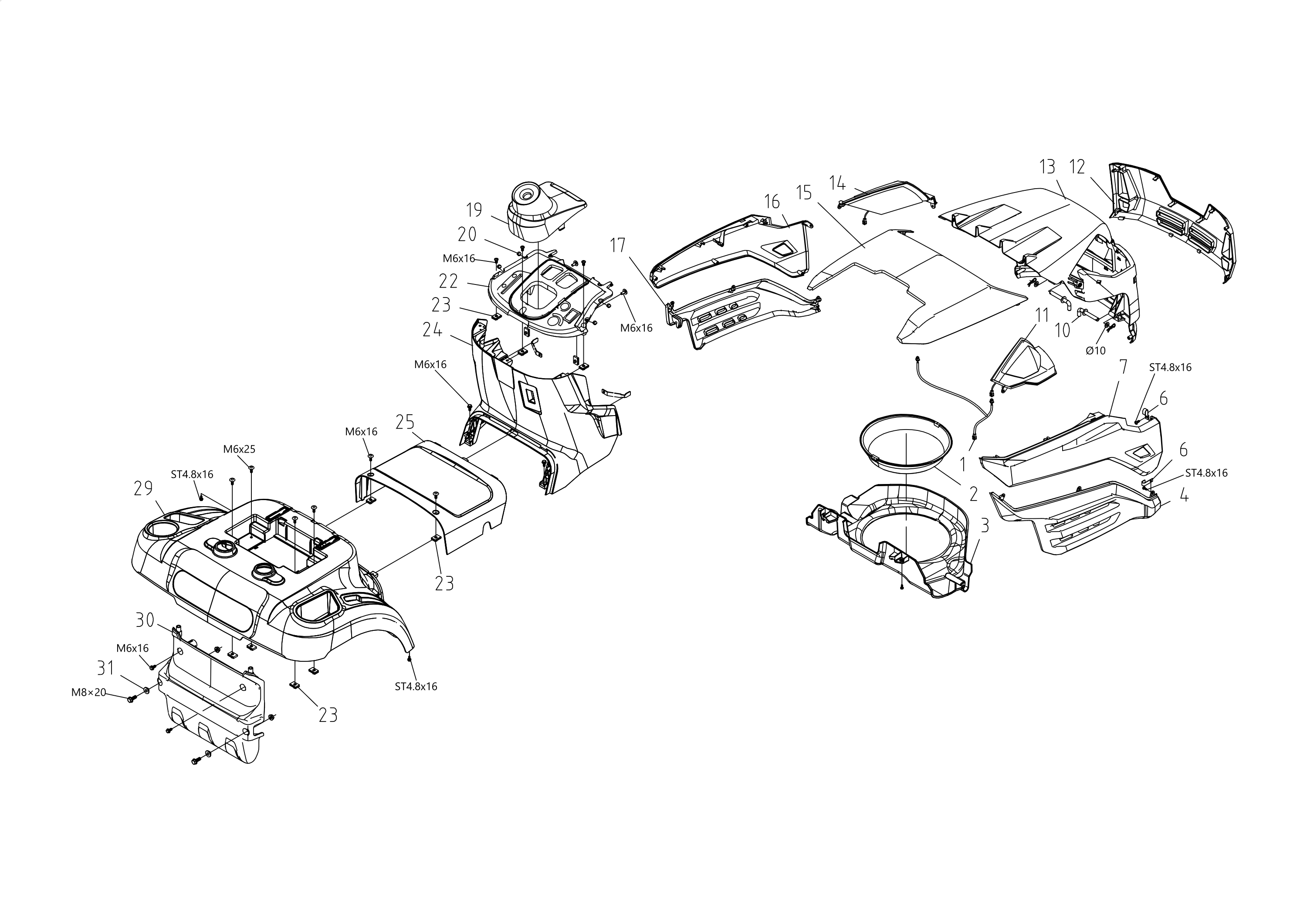

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000340R | Cablage | Disponible | Voir la pièce |
| 2 | TS000341R | Adaptateur | Disponible | Voir la pièce |
| 3 | TS000342R | Deflecteur | Disponible | Voir la pièce |
| 4 | TS000343R | Protection droite | Disponible | Voir la pièce |
| 6 | TS000344R | Fixation cable | Disponible | Voir la pièce |
| 6 | TS000344R | Fixation cable | Disponible | Voir la pièce |
| 7 | TS000361R | Protection droite | Disponible | Voir la pièce |
| 10 | TS000345R | Pivot | Disponible | Voir la pièce |
| 11 | TS000346R | Couverture | Disponible | Voir la pièce |
| 12 | TS000364R | Protection | Disponible | Voir la pièce |
| 13 | TS000039R | Capot superieur | Disponible | Voir la pièce |
| 14 | TS000347R | Couverture | Disponible | Voir la pièce |
| 15 | TS000367R | Couverture moteur | Disponible | Voir la pièce |
| 16 | TS000370R | Protection gauche | Disponible | Voir la pièce |
| 17 | TS000348R | Protection gauche | Disponible | Voir la pièce |
| 19 | TS000349R | Couverture | Disponible | Voir la pièce |
| 20 | TS000350R | Amortisseur | Disponible | Voir la pièce |
| 22 | TS000351R | Tableau de bord | Disponible | Voir la pièce |
| 23 | TS000066R | Arrêt | Disponible | Voir la pièce |
| 23 | TS000066R | Arrêt | Disponible | Voir la pièce |
| 23 | TS000066R | Arrêt | Disponible | Voir la pièce |
| 24 | TS000352R | Panneau | Disponible | Voir la pièce |
| 25 | TS000040R | Couvercle | Disponible | Voir la pièce |
| 29 | TS000042R | Couverture | Disponible | Voir la pièce |
| 30 | TS000356R | Protection | Disponible | Voir la pièce |
| 31 | TS000173R | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000406R | Etiquette | Disponible | Voir la pièce |
| 2 | TS000397R | Etiquette | Disponible | Voir la pièce |
| 3 | TS000387R | Etiquette | Disponible | Voir la pièce |

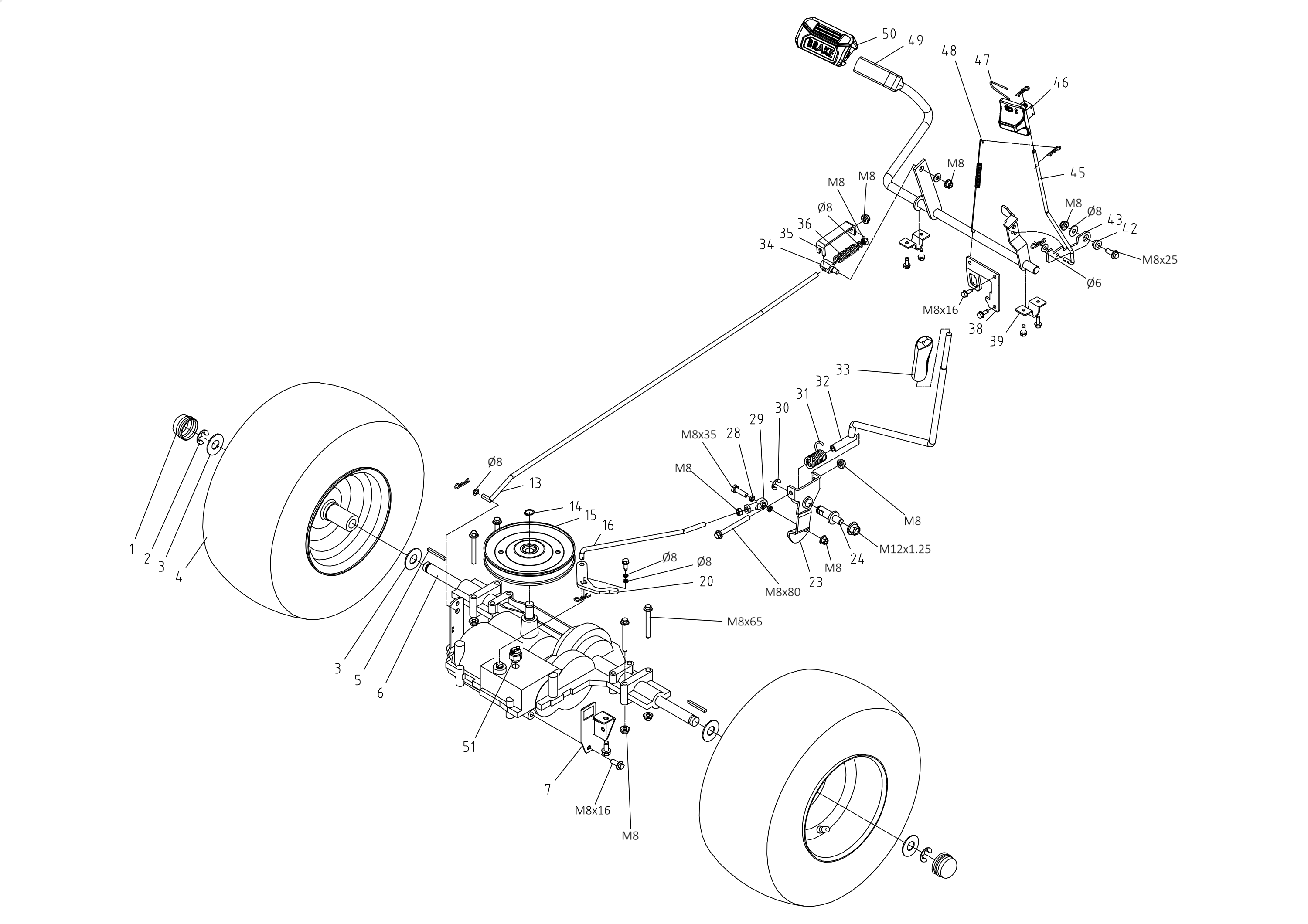

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000198R | Enjoliveur | Disponible | Voir la pièce |
| 2 | TS000207R | Bague seeger | Disponible | Voir la pièce |
| 3 | TS000199R | Rondelle | Disponible | Voir la pièce |
| 3 | TS000199R | Rondelle | Disponible | Voir la pièce |
| 4 | TS000212R | Roue compl. | Disponible | Voir la pièce |
| 5 | TS000210R | Clavette | Disponible | Voir la pièce |
| 6 | TS000417R | Transmission | Disponible | Voir la pièce |
| 7 | TS000213R | Support | Disponible | Voir la pièce |
| 13 | TS000214R | Tige de frein | Disponible | Voir la pièce |
| 14 | TS000215R | Bague seeger | Disponible | Voir la pièce |
| 15 | TS000216R | Poulie | Disponible | Voir la pièce |
| 16 | TS000217R | Coulisseau | Disponible | Voir la pièce |
| 20 | TS000218R | Levier de vitesse | Disponible | Voir la pièce |
| 23 | TS000219R | Levier de vitesse | Disponible | Voir la pièce |
| 24 | TS000220R | Pivot | Disponible | Voir la pièce |
| 28 | TS000221R | Entretoise | Disponible | Voir la pièce |
| 29 | TS000222R | Joint | Disponible | Voir la pièce |
| 30 | TS000223R | Bague seeger | Disponible | Voir la pièce |
| 31 | TS000224R | Ressort | Disponible | Voir la pièce |
| 32 | TS000225R | Levier de vitesse | Disponible | Voir la pièce |
| 33 | TS000226R | Poignée | Disponible | Voir la pièce |
| 34 | TS000227R | Joint | Disponible | Voir la pièce |
| 35 | TS000228R | Plaquette | Disponible | Voir la pièce |
| 36 | TS000229R | Ressort | Disponible | Voir la pièce |
| 38 | TS000230R | Support | Disponible | Voir la pièce |
| 39 | TS000231R | Support | Disponible | Voir la pièce |
| 42 | TS000232R | Bague | Disponible | Voir la pièce |
| 43 | TS000233R | Commande | Disponible | Voir la pièce |
| 45 | TS000234R | Coulisseau | Disponible | Voir la pièce |
| 46 | TS000235R | Poignee | Disponible | Voir la pièce |
| 47 | TS000236R | Fourchette | Disponible | Voir la pièce |
| 48 | TS000237R | Ressort | Disponible | Voir la pièce |
| 49 | TS000238R | Pedale | Disponible | Voir la pièce |
| 50 | TS000239R | Couvercle | Disponible | Voir la pièce |
| 51 | TS000438R | Capteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000115R | Protection droite | Disponible | Voir la pièce |
| 4 | TS000066R | Arrêt | Disponible | Voir la pièce |
| 4 | TS000066R | Arrêt | Disponible | Voir la pièce |
| 7 | TS000116R | Pivot | Disponible | Voir la pièce |
| 8 | TS000117R | Ressort | Disponible | Voir la pièce |
| 9 | TS000071R | Vis | Disponible | Voir la pièce |
| 10 | TS000074R | Roue | Disponible | Voir la pièce |
| 12 | TS000118R | Charniere | Disponible | Voir la pièce |
| 14 | TS000119R | Capot courroie | Disponible | Voir la pièce |
| 16 | TS000120R | Bague | Disponible | Voir la pièce |
| 17 | TS000090R | Raccord tuyau d’eau | Disponible | Voir la pièce |
| 20 | TS000121R | Levier | Disponible | Voir la pièce |
| 21 | TS000122R | Bague | Disponible | Voir la pièce |
| 22 | TS000007R | Poulie | Disponible | Voir la pièce |
| 24 | TS000123R | Courroie | Disponible | Voir la pièce |
| 25 | TS000124R | Etrier | Disponible | Voir la pièce |
| 27 | TS000125R | Protection gauche | Disponible | Voir la pièce |
| 28 | TS000126R | Poulie | Disponible | Voir la pièce |
| 29 | TS000127R | Bague | Disponible | Voir la pièce |
| 32 | TS000128R | Capot courroie | Disponible | Voir la pièce |
| 33 | TS000129R | Entretoise | Disponible | Voir la pièce |
| 34 | TS000130R | Ressort | Disponible | Voir la pièce |
| 35 | TS000065R | Vis | Disponible | Voir la pièce |
| 36 | TS000131R | Plateau de coupe | Disponible | Voir la pièce |
| 37 | TS000132R | Ecrou | Disponible | Voir la pièce |
| 38 | TS000111R | Poulie | Disponible | Voir la pièce |
| 39 | TS000082R | Clavette | Disponible | Voir la pièce |
| 40 | TS000133R | Arbre lame | Disponible | Voir la pièce |
| 41 | TS000085R | Disque (protection) | Disponible | Voir la pièce |
| 42 | TS000453R | Cage a aguilles | Disponible | Voir la pièce |
| 43 | TS000134R | Support | Disponible | Voir la pièce |
| 45 | TS000135R | Protection | Disponible | Voir la pièce |
| 46 | TS000099R | Clavette | Disponible | Voir la pièce |
| 47 | TS000095R | Moyeu porte-lame | Disponible | Voir la pièce |
| 48 | TS000136R | Pivot | Disponible | Voir la pièce |
| 51 | TS000091R | Plaquette | Disponible | Voir la pièce |
| 53 | TS000137R | Lame | Disponible | Voir la pièce |
| 54 | TS000097R | Rondelle | Disponible | Voir la pièce |
| 56 | TS000098R | Vis | Disponible | Voir la pièce |
| 60 | TS000138R | Pivot | Disponible | Voir la pièce |
| 61 | TS000139R | Ressort | Disponible | Voir la pièce |
| 62 | TS000140R | Levier de blocage | Disponible | Voir la pièce |
| 63 | TS000141R | Support levier | Disponible | Voir la pièce |
| 64 | TS000142R | Déflecteur | Disponible | Voir la pièce |
| 65 | TS000428R | Assemblage du plateau de coupe | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000147R | Poignée | Disponible | Voir la pièce |
| 4 | TS000008R | Cable accellerateur | Disponible | Voir la pièce |
| 7 | TS000009R | Clavette | Disponible | Voir la pièce |
| 8 | TS000148R | Poulie | Disponible | Voir la pièce |
| 8 | TS000159R | Poulie | Disponible | Voir la pièce |
| 9 | TS000010R | Support | Disponible | Voir la pièce |
| 11 | TS000149R | Embrayage | Disponible | Voir la pièce |
| 11 | TS000433R | Embrayage | Disponible | Voir la pièce |
| 12 | TS000150R | Bague | Disponible | Voir la pièce |
| 13 | TS000151R | Epaisseur | Disponible | Voir la pièce |
| 14 | TS000152R | Boulon | Disponible | Voir la pièce |
| 14 | TS000434R | Boulon | Disponible | Voir la pièce |
| 15 | TS000153R | Plaquette | Disponible | Voir la pièce |
| 17 | TS000154R | Etrier | Disponible | Voir la pièce |
| 17 | TS000160R | Etrier | Disponible | Voir la pièce |
| 19 | TS000155R | Pot dechappement | Disponible | Voir la pièce |
| 23 | TS000156R | Joint | Disponible | Voir la pièce |
| 24 | TS000157R | Pot | Disponible | Voir la pièce |
| 25 | TS000158R | Support | Disponible | Voir la pièce |
| 29 | TS000011R | Grille | Disponible | Voir la pièce |
