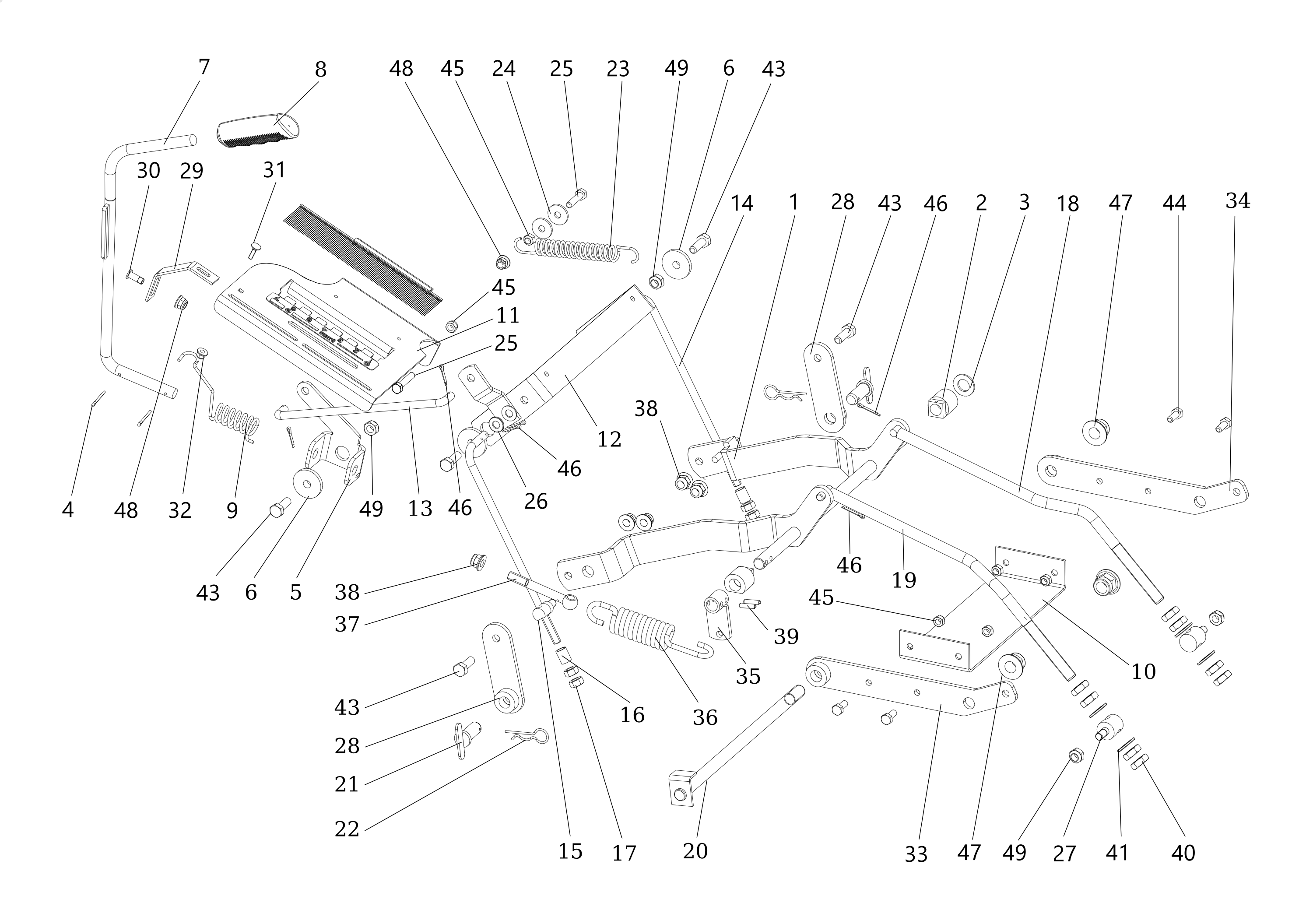

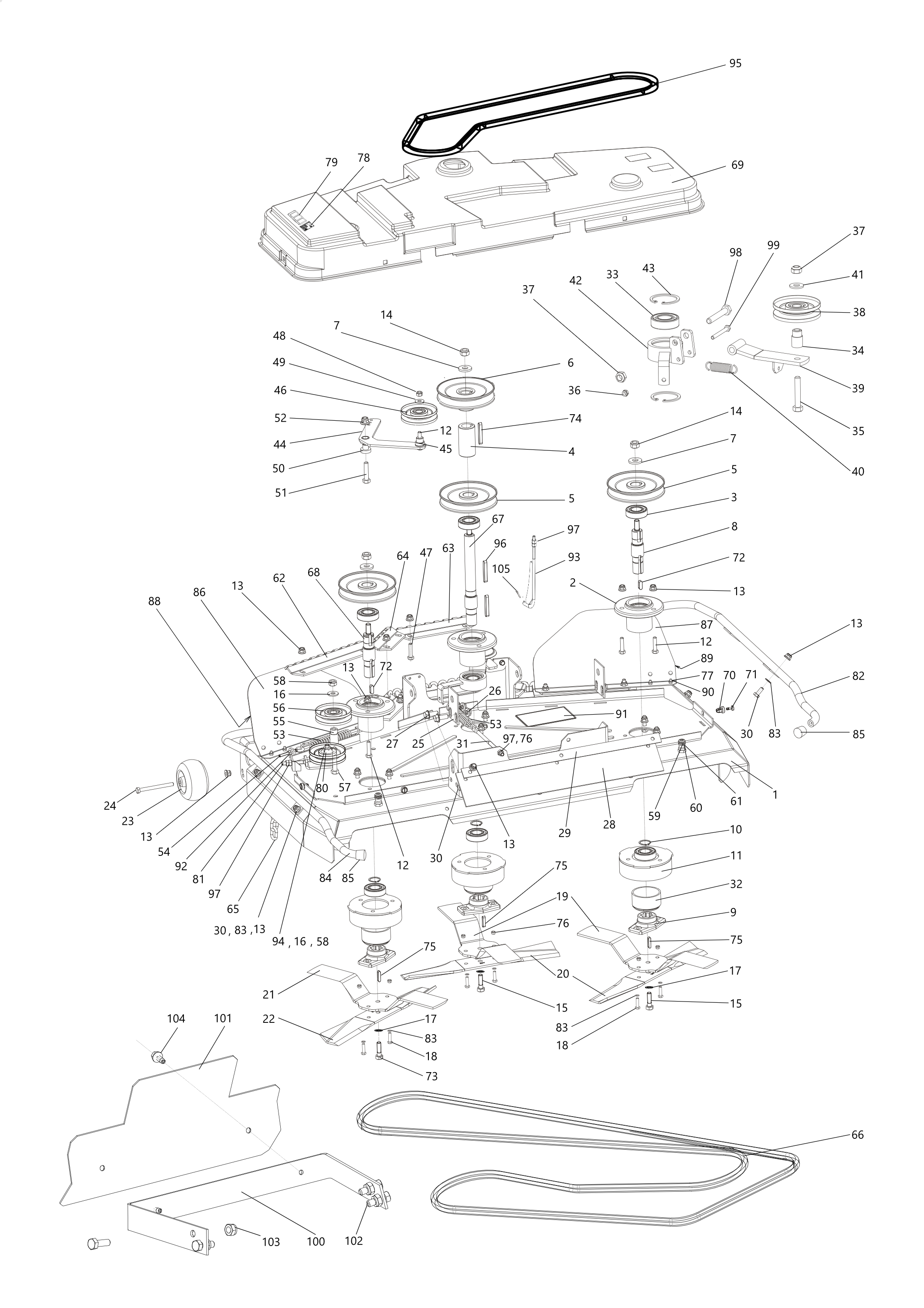

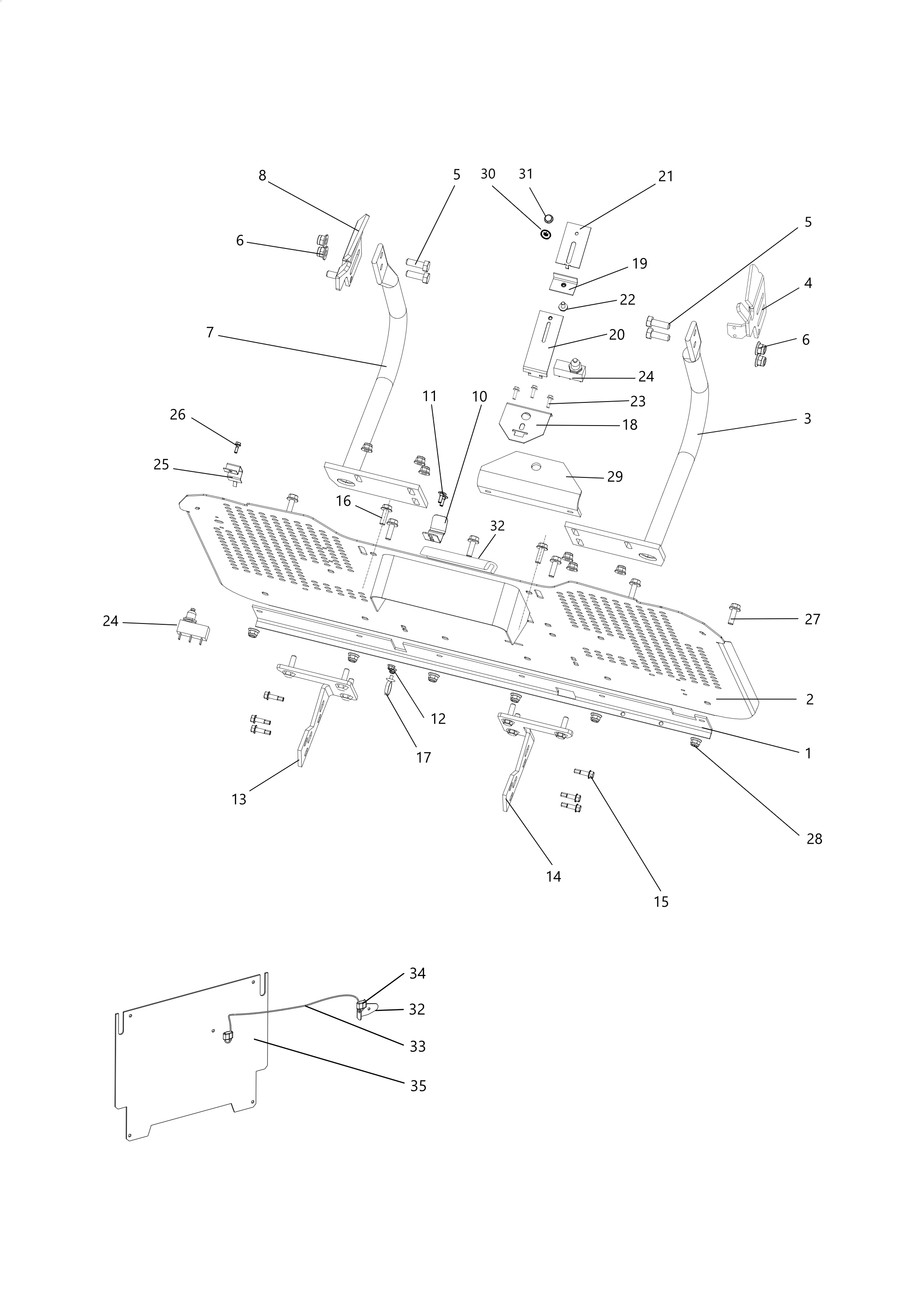

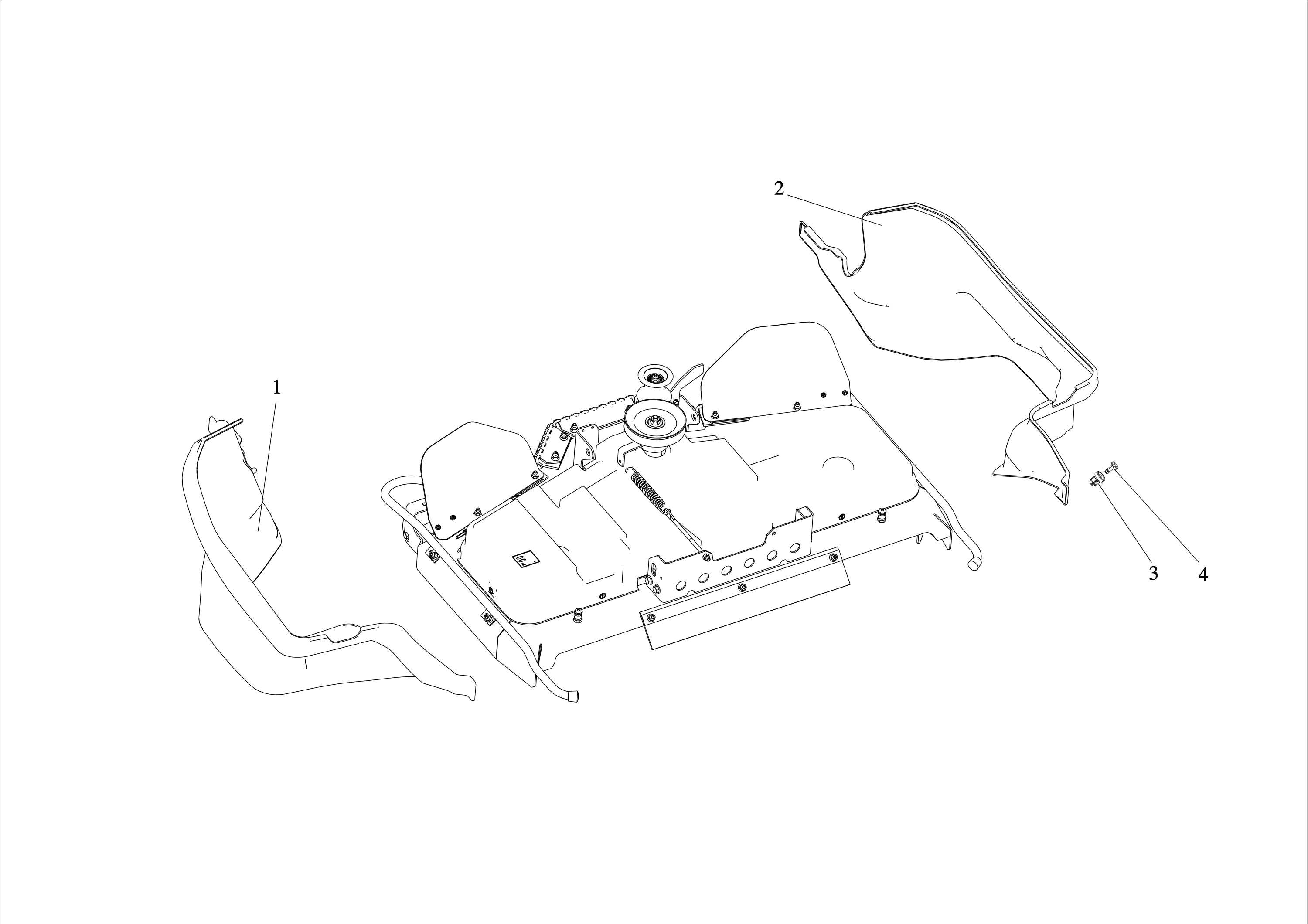

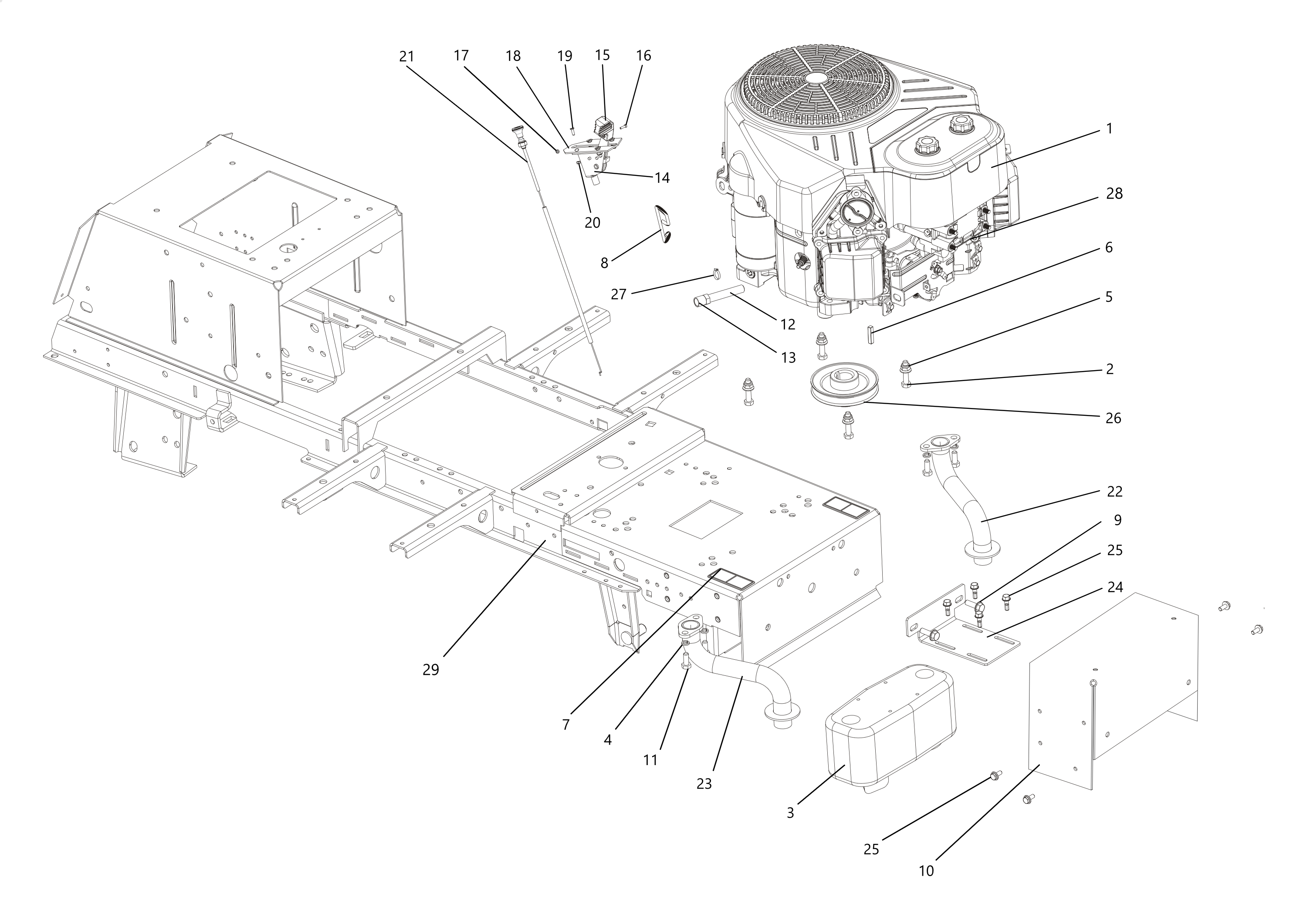

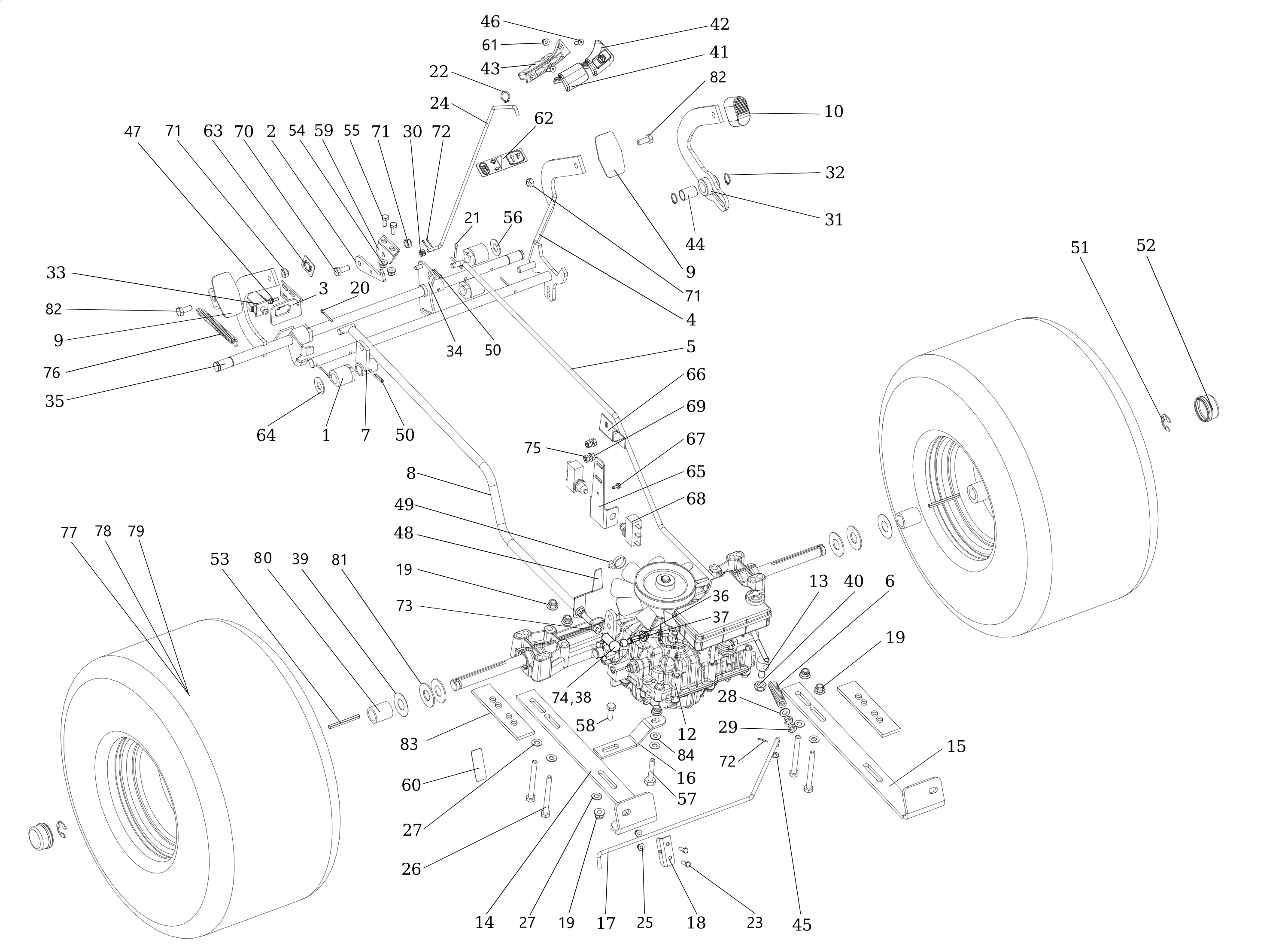

Vue Éclatée OM 110/24 KH (Hydro) Cat.2024
Retrouvez les pièces détachées, références et repères disponibles pour OM 110/24 KH (Hydro) Cat.2024.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151347 | Bielle | Disponible | Voir la pièce |
| 2 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 3 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 5 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 6 | SGS532938542103 | Roulement | Disponible | Voir la pièce |
| 7 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 8 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 9 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 10 | SGS532033322453 | Segment | Disponible | Voir la pièce |
| 11 | SGS532930252043 | Pignon | Disponible | Voir la pièce |
| 12 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 13 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 14 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN311733607 | Bague | Disponible | Voir la pièce |
| 16 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 18 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 19 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 20 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 22 | SGS532113326353 | Plaquette | Disponible | Voir la pièce |
| 23 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN443821011 | Volant | Disponible | Voir la pièce |
| 26 | SGN532151344 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532916432143BR | Pivot | Non reliée | |
| 2 | SGS532916432153 | Pivot | Disponible | Voir la pièce |
| 3 | SGS532016542083 | Assieu | Disponible | Voir la pièce |
| 4 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 5 | SGS532195203533 | Entretoise | Disponible | Voir la pièce |
| 6 | SGN532151336 | Bielle | Disponible | Voir la pièce |
| 7 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 8 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 9 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 11 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 14 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 15 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 20 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 21 | SGN309501524 | Vis | Disponible | Voir la pièce |
| 22 | SGS532093202793 | Pivot | Disponible | Voir la pièce |
| 23 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 26 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 26 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN532940169R | Roue avant | Non reliée | |
| 28 | SGN325111024 | Enjoliveur | Disponible | Voir la pièce |
| 29 | SGN274161031 | Kit roue | Disponible | Voir la pièce |
| 30 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 31 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150891 | Siege | Disponible | Voir la pièce |
| 2 | SGS532113402403B | Support | Non reliée | |
| 3 | SGS532018474683 | Support siege | Disponible | Voir la pièce |
| 4 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 5 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 6 | SGS532092322053 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 8 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 11 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 12 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN315231274 | Ressort | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 16 | SGS532113302013 | Plaquette | Disponible | Voir la pièce |
| 17 | SGS532113402073 | Plaquette | Disponible | Voir la pièce |
| 18 | SGN309203545 | Vis | Disponible | Voir la pièce |
| 19 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 20 | SGS532097402283 | Ressort | Disponible | Voir la pièce |
| 21 | SGN532151356 | Tige | Disponible | Voir la pièce |
| 22 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 23 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 24 | SGN311212515 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN309315015 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271186 | Cablage | Disponible | Voir la pièce |
| 2 | SGN341271193 | Cable | Disponible | Voir la pièce |
| 3 | SGN341271169 | Ampoule | Disponible | Voir la pièce |
| 4 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 6 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 7 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 8 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 9 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 10 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 11 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 12 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 13 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 14 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 15 | SGN346211006R | Batterie | Non reliée | |
| 16 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 17 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 18 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 19 | - | N | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130026 | Reservoir | Disponible | Voir la pièce |
| 2 | SGS532013422073R | Support réservoir | Non reliée | |
| 3 | SGS532013425133 | Support | Disponible | Voir la pièce |
| 4 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 5 | SGS532986018003 | Tuyau | Disponible | Voir la pièce |
| 6 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 7 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 8 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN309503574 | Vis | Disponible | Voir la pièce |
| 10 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN273121038 | Bague | Disponible | Voir la pièce |
| 12 | SGN283293071R | Indicateur | Non reliée | |
| 13 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 14 | SGN273192018R | Bande | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151572 | Panneau | Disponible | Voir la pièce |
| 2 | SGN532151573 | Capot batterie | Disponible | Voir la pièce |
| 3 | SGN532151574 | Plancher | Disponible | Voir la pièce |
| 4 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 5 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 6 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 7 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 8 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283293023 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN324196022 | Roulement | Disponible | Voir la pièce |
| 15 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 16 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 19 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 20 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 21 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 22 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 23 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 24 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN273192066R | Bandage | Non reliée | |
| 26 | SGN321841085 | Fermeture | Disponible | Voir la pièce |
| 27 | SGN273111038 | Bague | Disponible | Voir la pièce |
| 28 | SGN532151032 | Vis | Disponible | Voir la pièce |
| 29 | SGN532151194 | Boite | Disponible | Voir la pièce |
| 30 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 31 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 32 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 33 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 34 | SGS532916422013 | Couvercle | Disponible | Voir la pièce |
| 35 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 36 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 37 | SGN283293256 | Etiquette | Disponible | Voir la pièce |
| 38 | SGN283293257 | Etiquette | Disponible | Voir la pièce |
| 40 | SGN443312023 | Lumière | Disponible | Voir la pièce |
| 41 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 42 | SGS532113425353 | Boitier batterie | Disponible | Voir la pièce |
| 43 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 44 | SGN321841093 | Flasque | Disponible | Voir la pièce |
| 45 | SGS532113422063 | Support | Disponible | Voir la pièce |
| 46 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 46 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 47 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 48 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 49 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 49 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 51 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 52 | SGN532150904 | Goujon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151570R | Capot | Non reliée | |
| 2 | SGN347411004 | Ampoule | Disponible | Voir la pièce |
| 3 | SGN341271169 | Ampoule | Disponible | Voir la pièce |
| 4 | SGN443953007 | Cable (Douille) | Disponible | Voir la pièce |
| 5 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 6 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 7 | SGN315231203 | Ressort | Disponible | Voir la pièce |
| 8 | SGN309578554 | Vis | Disponible | Voir la pièce |
| 9 | SGS532918452013 | Pare-chocs | Disponible | Voir la pièce |
| 10 | SGS532013102143 | Barre de securité | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532936362273 | Collier | Disponible | Voir la pièce |
| 2 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 3 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 5 | SGN309579511 | Vis | Disponible | Voir la pièce |
| 6 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 7 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 8 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 9 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 11 | SGS532094214533 | Poulie | Disponible | Voir la pièce |
| 12 | SGN309019531 | Vis | Disponible | Voir la pièce |
| 13 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 14 | SGS532913323073 | Etrier | Disponible | Voir la pièce |
| 15 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 16 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | SGN315231270 | Ressort | Disponible | Voir la pièce |
| 18 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 19 | SGS532094216023 | Bague | Disponible | Voir la pièce |
| 20 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 20 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 20 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 21 | SGN532151361 | Poulie | Disponible | Voir la pièce |
| 21 | SGN532151361 | Poulie | Disponible | Voir la pièce |
| 22 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 22 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 23 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 23 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 24 | SGS532113422033 | Support | Disponible | Voir la pièce |
| 25 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 26 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 26 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 27 | SGN309501536 | Vis | Disponible | Voir la pièce |
| 28 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN272731252 | Courroie | Non reliée | |
| 33 | SGN532151639 | Protection | Non reliée | |
| 33 | SGN532151639 | Protection | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 3 | SGN443900129 | Pot | Disponible | Voir la pièce |
| 4 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 6 | SGN311726101 | Key | Disponible | Voir la pièce |
| 7 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN532980071 | Crochet | Disponible | Voir la pièce |
| 9 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 10 | SGS532085422123 | Couvre-pot | Disponible | Voir la pièce |
| 11 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 12 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 13 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 14 | SGN000443006 | Levier | Disponible | Voir la pièce |
| 15 | SGN443900148 | Lever | Disponible | Voir la pièce |
| 16 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 17 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 18 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 19 | SGN309251515 | Vis | Disponible | Voir la pièce |
| 20 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN443612011 | Levier starter | Disponible | Voir la pièce |
| 22 | SGS532927442453 | Tuyau | Disponible | Voir la pièce |
| 23 | SGS532927442433 | Tuyau | Disponible | Voir la pièce |
| 24 | SGS532113402093 | Support | Disponible | Voir la pièce |
| 25 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 25 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 26 | SGN532151345 | Poulie | Disponible | Voir la pièce |
| 27 | SGN548241028 | Clip | Disponible | Voir la pièce |
| 28 | SGN315231275R | Ressort | Non reliée | |
| 29 | SGS532912962843 | Châssis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980508293 | Bras de levage | Disponible | Voir la pièce |
| 2 | SGN722643024 | Boite | Disponible | Voir la pièce |
| 3 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 5 | SGS532113415563 | Support | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 7 | SGS532980412183 | Bras de levage | Disponible | Voir la pièce |
| 8 | SGN532151357 | Poignee | Disponible | Voir la pièce |
| 9 | SGN315231265 | Ressort | Disponible | Voir la pièce |
| 10 | SGS532080503673 | Support | Disponible | Voir la pièce |
| 11 | SGS532113425423 | Plaquette | Disponible | Voir la pièce |
| 12 | SGS532913413323 | Support | Disponible | Voir la pièce |
| 13 | SGN532151358 | Tige | Disponible | Voir la pièce |
| 14 | SGN532151359 | Tige | Disponible | Voir la pièce |
| 15 | SGS532090162083 | Pivot | Disponible | Voir la pièce |
| 16 | SGS532095213823 | Entretoise | Disponible | Voir la pièce |
| 17 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 18 | SGS532980422503 | Tige | Disponible | Voir la pièce |
| 19 | SGS532980422493 | Tige | Disponible | Voir la pièce |
| 20 | SGS532938122583 | Arbre | Disponible | Voir la pièce |
| 21 | SGS532993462343 | Pivot | Disponible | Voir la pièce |
| 22 | SGN315238003 | Goupille | Disponible | Voir la pièce |
| 23 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 24 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 25 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 26 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 27 | SGS532090162063 | Vis | Disponible | Voir la pièce |
| 28 | SGS532980322193 | Bras de levage | Disponible | Voir la pièce |
| 28 | SGS532980322193 | Bras de levage | Disponible | Voir la pièce |
| 29 | SGS532013418233 | Support | Disponible | Voir la pièce |
| 30 | SGN309578535 | Vis | Disponible | Voir la pièce |
| 31 | SGN309019507 | Vis | Disponible | Voir la pièce |
| 32 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 33 | SGS532980508313 | Bras de levage | Disponible | Voir la pièce |
| 34 | SGS532980508303 | Bras de levage | Disponible | Voir la pièce |
| 35 | SGS532980365413 | Ressort | Disponible | Voir la pièce |
| 36 | SGN315231269 | Ressort | Disponible | Voir la pièce |
| 37 | SGN309510001 | Vis | Non reliée | |
| 38 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN315238059R | Pivot | Non reliée | |
| 40 | SGN311120542 | Ecrou | Disponible | Voir la pièce |
| 41 | SGN311210511 | Rondelle | Disponible | Voir la pièce |
| 43 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 43 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 43 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 43 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 44 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 45 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 45 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 45 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 46 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 46 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 46 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 46 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 47 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 47 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 48 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 49 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 49 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 49 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532113403233 | Support | Disponible | Voir la pièce |
| 2 | SGS532974422273 | Panneau | Disponible | Voir la pièce |
| 3 | SGS532974432523 | Support | Disponible | Voir la pièce |
| 4 | SGS532913362033R | Support | Non reliée | |
| 5 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 5 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532974432513 | Support | Disponible | Voir la pièce |
| 8 | SGS532913362043 | Support | Non reliée | |
| 10 | SGS532097464993 | Ressort | Disponible | Voir la pièce |
| 11 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 12 | SGN311129532 | Ecrou | Non reliée | |
| 13 | SGS532913405713 | Support | Disponible | Voir la pièce |
| 14 | SGS532913405723 | Support | Disponible | Voir la pièce |
| 15 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 16 | SGN309578555 | Vis | Non reliée | |
| 17 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 18 | SGS532114302043 | Plaque | Disponible | Voir la pièce |
| 19 | SGS532113408353 | Support | Disponible | Voir la pièce |
| 20 | SGS532014417343 | Plaque | Disponible | Voir la pièce |
| 21 | SGS532014417353 | Plaque | Disponible | Voir la pièce |
| 22 | SGN309503579 | Vis | Disponible | Voir la pièce |
| 23 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 24 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 24 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 25 | SGS532085415813 | Etrier | Disponible | Voir la pièce |
| 26 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 27 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 28 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 29 | SGS532113402453 | Support | Disponible | Voir la pièce |
| 30 | SGN532151790R | Rondelle | Non reliée | |
| 31 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 32 | SGS532014409293R | Contact | Non reliée | |
| 32 | SGS532014409293R | Contact | Non reliée | |
| 33 | SGN283534002R | Fil | Non reliée | |
| 34 | SGN562832003R | Arrêt | Non reliée | |
| 35 | SGS532085302093R | Couverture | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN722643024 | Boite | Disponible | Voir la pièce |
| 2 | SGS532037322233 | Crochet | Disponible | Voir la pièce |
| 3 | SGS532113402693 | Support | Disponible | Voir la pièce |
| 4 | SGS532980442663 | Levier | Disponible | Voir la pièce |
| 5 | SGN532151364 | Tuyau | Disponible | Voir la pièce |
| 6 | SGN315231240 | Ressort | Disponible | Voir la pièce |
| 7 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 8 | SGS532980422483 | Tuyau | Disponible | Voir la pièce |
| 9 | SGN532151568R | Pedale | Non reliée | |
| 9 | SGN532151568R | Pedale | Non reliée | |
| 10 | SGN273151013 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN532991061R | Transmission | Non reliée | |
| 13 | SGS532090164473 | Vis | Disponible | Voir la pièce |
| 14 | SGS532113408693 | Support | Disponible | Voir la pièce |
| 15 | SGS532113408703 | Support | Disponible | Voir la pièce |
| 16 | SGS532113412043 | Support | Disponible | Voir la pièce |
| 17 | SGN532150724 | Levier | Disponible | Voir la pièce |
| 18 | SGS532113403913 | Support | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 20 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 21 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 22 | SGN311733004 | Circlip | Disponible | Voir la pièce |
| 23 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 24 | SGN532151365 | Tige | Disponible | Voir la pièce |
| 25 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 26 | SGN309501573R | Vis | Non reliée | |
| 27 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 28 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 29 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 30 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 31 | SGS532980463483 | Pedale | Disponible | Voir la pièce |
| 32 | SGN311733006 | Bague | Disponible | Voir la pièce |
| 33 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 34 | SGS532980365403 | Pedale de frein | Disponible | Voir la pièce |
| 35 | SGS532980442653 | Pedale de frein | Disponible | Voir la pièce |
| 36 | SGN442073017 | Angulaire | Disponible | Voir la pièce |
| 37 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN442073018 | Ecrou | Disponible | Voir la pièce |
| 39 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 40 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 41 | SGN321841094 | Cruise control | Disponible | Voir la pièce |
| 42 | SGN443900150 | Levier | Disponible | Voir la pièce |
| 43 | SGN443900151 | Support | Disponible | Voir la pièce |
| 44 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 45 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN309578510 | Vis | Disponible | Voir la pièce |
| 47 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 48 | SGS532097412053 | Ressort | Disponible | Voir la pièce |
| 49 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 50 | SGN315238058 | Goupille | Disponible | Voir la pièce |
| 50 | SGN315238058 | Goupille | Disponible | Voir la pièce |
| 51 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 52 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 53 | SGN311726099 | Clavette | Disponible | Voir la pièce |
| 54 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 55 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 56 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 57 | SGN309019533R | Vis | Non reliée | |
| 58 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 59 | SGS532113408683 | Support | Disponible | Voir la pièce |
| 60 | SGN283292192 | Etiquette | Disponible | Voir la pièce |
| 61 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 62 | SGN283293028 | Etiquette | Disponible | Voir la pièce |
| 63 | SGN283293029 | Etiquette | Disponible | Voir la pièce |
| 64 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 65 | SGS532014402173 | Support | Disponible | Voir la pièce |
| 66 | SGS532014412013 | Couvercle | Disponible | Voir la pièce |
| 67 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
| 68 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 69 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 70 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 71 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 71 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 71 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 72 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 72 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 73 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 74 | SGN442073016 | Bague | Disponible | Voir la pièce |
| 75 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 76 | SGN315231161 | Ressort | Disponible | Voir la pièce |
| 77 | SGN532940170R | Roue arrière | Non reliée | |
| 78 | SGN325111023 | Bandage roue | Disponible | Voir la pièce |
| 79 | SGN274161032 | Kit roue posterieure | Disponible | Voir la pièce |
| 80 | SGS532195203743R | Entretoise | Non reliée | |
| 81 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 82 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 82 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 83 | SGS532113309733R | Plaquette | Non reliée | |
| 84 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472373R | Plateau de coupe | Non reliée | |
| 2 | SGS532038523903 | Flasque | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 4 | SGS532094202213R | Manchon | Non reliée | |
| 5 | SGN532151200 | Poulie | Disponible | Voir la pièce |
| 5 | SGN532151200 | Poulie | Disponible | Voir la pièce |
| 6 | SGN532150273 | Poulie | Disponible | Voir la pièce |
| 7 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 7 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 8 | SGS532038128373 | Arbre | Disponible | Voir la pièce |
| 9 | SGS532098212013 | Flasque | Disponible | Voir la pièce |
| 10 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 11 | SGS532938522443 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 14 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 15 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 16 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311219523 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311219523 | Rondelle | Disponible | Voir la pièce |
| 18 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 18 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 19 | SGS532050422063 | Lame right | Disponible | Voir la pièce |
| 20 | SGS532050422073 | Lame right | Disponible | Voir la pièce |
| 21 | SGS532050422053 | Lame left | Disponible | Voir la pièce |
| 22 | SGS532050422093 | Lame left | Disponible | Voir la pièce |
| 23 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 24 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 25 | SGS532113302893R | Plaquette | Non reliée | |
| 26 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 28 | SGN273192044 | Protection en caoutchouc | Disponible | Voir la pièce |
| 29 | SGS532085306223 | Protection | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 31 | SGN532151166R | Entretoise | Non reliée | |
| 32 | SGS532938522453 | Couvercle | Disponible | Voir la pièce |
| 33 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 34 | SGS532094215953 | Boite | Disponible | Voir la pièce |
| 35 | SGN309501519 | Vis | Disponible | Voir la pièce |
| 36 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 37 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 37 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 39 | SGS532913412143R | Support | Non reliée | |
| 40 | SGS532013412973R | Vis | Non reliée | |
| 41 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 42 | SGS532913412133R | Support | Non reliée | |
| 43 | SGN311733085R | Bague seeger | Non reliée | |
| 44 | SGS532913323063 | Guide | Disponible | Voir la pièce |
| 45 | SGS532093212633 | Pivot | Disponible | Voir la pièce |
| 46 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 47 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 48 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 49 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 50 | SGS532094214513 | Bague | Disponible | Voir la pièce |
| 51 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 52 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 53 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 53 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 54 | SGN309578514 | Vis | Disponible | Voir la pièce |
| 55 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 56 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 57 | SGN309503519 | Vis | Disponible | Voir la pièce |
| 58 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 58 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 59 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 60 | SGN273111057 | Bague | Disponible | Voir la pièce |
| 61 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 62 | SGS532113415403 | Support | Disponible | Voir la pièce |
| 63 | SGS532113415393 | Support | Disponible | Voir la pièce |
| 64 | SGS532113415443 | Support | Disponible | Voir la pièce |
| 65 | SGN318112030 | Chaine | Disponible | Voir la pièce |
| 66 | SGN272731229 | Courroie | Disponible | Voir la pièce |
| 67 | SGS532038122173R | Arbre | Non reliée | |
| 68 | SGS532038128363 | Arbre | Disponible | Voir la pièce |
| 69 | SGN532151497R | Capot courroie | Non reliée | |
| 70 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 71 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 72 | SGN311726092 | Ressort | Disponible | Voir la pièce |
| 72 | SGN311726092 | Ressort | Disponible | Voir la pièce |
| 73 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 74 | SGN311726095R | Clavette | Non reliée | |
| 75 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 75 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 75 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 76 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 76 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 77 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 78 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 79 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 80 | SGS532094215953 | Boite | Disponible | Voir la pièce |
| 81 | SGS532914412353 | Support | Disponible | Voir la pièce |
| 82 | SGS532913452083R | Protection droite | Non reliée | |
| 83 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 83 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 83 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 83 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 84 | SGS532913452073R | Protection gauche | Non reliée | |
| 85 | SGN532151142R | Bouchon | Non reliée | |
| 85 | SGN532151142R | Bouchon | Non reliée | |
| 86 | SGS532085406403R | Protection gauche | Non reliée | |
| 87 | SGS532085406413R | Protection droite | Non reliée | |
| 88 | SGS532085402103R | Protection gauche | Non reliée | |
| 89 | SGS532085402093R | Protection droite | Non reliée | |
| 90 | SGN309203540 | Vis | Disponible | Voir la pièce |
| 91 | SGN283292991 | Etiquette | Disponible | Voir la pièce |
| 92 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 93 | SGS532913402073R | Levier | Non reliée | |
| 94 | SGN309019526 | Vis | Disponible | Voir la pièce |
| 95 | SGN272731249R | Courroie | Non reliée | |
| 96 | SGN311726103 | Clavette | Non reliée | |
| 97 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 97 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 97 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 98 | SGN309503576 | Vis | Disponible | Voir la pièce |
| 99 | SGN309501572R | Vis | Non reliée | |
| 100 | SGS532113412093R | Etrier | Non reliée | |
| 101 | SGS532085412073R | Cover | Non reliée | |
| 102 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 103 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 104 | SGN309578009 | Vis | Disponible | Voir la pièce |
| 105 | SGN311338516 | Pivot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151518R | Capot courroie | Non reliée | |
| 2 | SGN532151519R | Capot courroie | Non reliée | |
| 3 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 4 | SGN532150904 | Goujon | Disponible | Voir la pièce |
