Vue Éclatée BC 241 HCL
Retrouvez les pièces détachées, références et repères disponibles pour BC 241 HCL.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318265CR | Carburateur | Non reliée | |
| 2 | 2318837 | Vis H | Disponible | Voir la pièce |
| 3 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61370302R | Protection | Non reliée | |
| 2 | 3891036R | Vis | Disponible | Voir la pièce |
| 2 | 3891036R | Vis | Disponible | Voir la pièce |
| 2 | 3891036R | Vis | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 61370085R | Carter moteur complet | Disponible | Voir la pièce |
| 5 | 3891051R | Vis | Disponible | Voir la pièce |
| 6 | 3034029R | Roulement | Disponible | Voir la pièce |
| 6 | 3034029R | Roulement | Disponible | Voir la pièce |
| 7 | 094600126 | Tuyau | Disponible | Voir la pièce |
| 8 | 61370190R | Couvercle | Disponible | Voir la pièce |
| 9 | 3893060R | Vis | Disponible | Voir la pièce |
| 10 | 56600036R | Pot | Disponible | Voir la pièce |
| 11 | 58090006R | Deflecteur | Disponible | Voir la pièce |
| 12 | 3055112R | Bougie | Disponible | Voir la pièce |
| 13 | 58070011R | Joint | Non reliée | |
| 14 | 61370575R | Segment | Disponible | Voir la pièce |
| 15 | 58070166BR | Bague | Non reliée | |
| 15 | 58070166BR | Bague | Non reliée | |
| 16 | 61280044R | Goupille élastique | Disponible | Voir la pièce |
| 17 | 61370605A | Piston complet Ø32 | Non reliée | |
| 18 | 61370606A | Cylindre compl. Ø32 | Non reliée | |
| 19 | 61370254 | Jeu cage a rouleaux et butee | Disponible | Voir la pièce |
| 20 | 61370255 | Kit joints | Non reliée | |
| 20 | 61370255 | Kit joints | Non reliée | |
| 20 | 61370255 | Kit joints | Non reliée | |
| 21 | 58070045R | Arbre compl. | Disponible | Voir la pièce |
| 22 | 3050042R | Bague | Non reliée | |
| 22 | 3050042R | Bague | Non reliée | |
| 23 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 23 | 3025018R | Bague seeger | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2501002R | Bobine | Disponible | Voir la pièce |
| 2 | 50050127R | Ressort | Non reliée | |
| 3 | 50160218BR | Entretoise | Disponible | Voir la pièce |
| 4 | 3891020R | Vis | Disponible | Voir la pièce |
| 5 | 61370059R | Cable | Disponible | Voir la pièce |
| 6 | 3891035R | Vis | Disponible | Voir la pièce |
| 7 | 3893060R | Vis | Disponible | Voir la pièce |
| 8 | 61370082BR | Poignee | Non reliée | |
| 9 | 3891053R | Vis | Disponible | Voir la pièce |
| 10 | 61370574R | Cordelette | Disponible | Voir la pièce |
| 11 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 12 | 61370022AR | Poulie de démarrage | Disponible | Voir la pièce |
| 13 | 61370237R | Ressort | Disponible | Voir la pièce |
| 14 | 61370023AR | Couronne | Disponible | Voir la pièce |
| 15 | 50160024 | Vis | Disponible | Voir la pièce |
| 16 | 61370233AR | Demarrage complet | Non reliée | |
| 17 | 58070219R | Cliquet | Disponible | Voir la pièce |
| 18 | 61070039R | Ressort | Non reliée | |
| 19 | 58070221R | Entraineur | Non reliée | |
| 20 | 3064034R | Rondelle | Disponible | Voir la pièce |
| 21 | 58070133R | Volant | Disponible | Voir la pièce |
| 22 | 3912014R | Ecrou | Disponible | Voir la pièce |
| 23 | 61070090R | Ressort | Non reliée | |
| 24 | 61370557 | Embrayage compl. | Non reliée | |
| 25 | 015000044R | Vis | Disponible | Voir la pièce |
| 26 | 3891011R | Vis | Disponible | Voir la pièce |
| 26 | 3891011R | Vis | Disponible | Voir la pièce |
| 27 | 61370090R | Flasque | Disponible | Voir la pièce |
| 28 | 61170050CR | Cloche embrayage | Non reliée | |
| 29 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 30 | 3025019R | Bague | Disponible | Voir la pièce |
| 31 | 3035023R | Roulement | Non reliée | |
| 32 | 61370524R | Carter | Disponible | Voir la pièce |
| 33 | 3891046R | Vis | Disponible | Voir la pièce |
| 34 | 3893009R | Vis tension | Disponible | Voir la pièce |
| 35 | 61370091AR | Couvercle | Disponible | Voir la pièce |
| 36 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 36 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 37 | 61370525AR | Entretoise | Non reliée | |
| 38 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 39 | 61370526AR | Entretoise | Non reliée | |
| 40 | 3819031R | Rondelle | Disponible | Voir la pièce |
| 41 | 61372171R | Jeu entretoise | Disponible | Voir la pièce |
| 42 | 61370527R | Manchon | Disponible | Voir la pièce |
| 43 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 43 | 3916004R | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 58070025AR | Joint | Disponible | Voir la pièce |
| 2 | 61370001R | Bride termique | Disponible | Voir la pièce |
| 3 | 3891046R | Vis | Disponible | Voir la pièce |
| 4 | 2318265CR | Carburateur | Non reliée | |
| 5 | 56570058R | Joint | Disponible | Voir la pièce |
| 6 | 3073017AR | Tuyau | Non reliée | |
| 6 | 3073017AR | Tuyau | Non reliée | |
| 7 | 61370552R | Tuyau | Disponible | Voir la pièce |
| 8 | 61370553R | Tuyau | Disponible | Voir la pièce |
| 9 | 61400367R | Soupape | Disponible | Voir la pièce |
| 10 | 4161211R | Passetube | Disponible | Voir la pièce |
| 11 | 2318817R | Air purge | Non reliée | |
| 12 | 61372008AR | Support filtre | Disponible | Voir la pièce |
| 13 | 3891063R | Vis | Disponible | Voir la pièce |
| 14 | 61370005R | Filtre aire | Non reliée | |
| 15 | 61370008R | Pommeau | Disponible | Voir la pièce |
| 16 | 61370258A | Kit couvercle | Disponible | Voir la pièce |
| 17 | 61380112R | Tuyau | Disponible | Voir la pièce |
| 18 | 61070006R | Joint | Disponible | Voir la pièce |
| 19 | 61200196AR | Joint | Disponible | Voir la pièce |
| 20 | 3059026 | Bande | Disponible | Voir la pièce |
| 21 | 4098377R | Bande | Disponible | Voir la pièce |
| 22 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 23 | 61372003R | Bouchon | Disponible | Voir la pièce |
| 24 | 61370188R | Reservoir | Disponible | Voir la pièce |
| 25 | 61370255 | Kit joints | Non reliée | |
| 25 | 61370255 | Kit joints | Non reliée | |
| 25 | 61370255 | Kit joints | Non reliée |

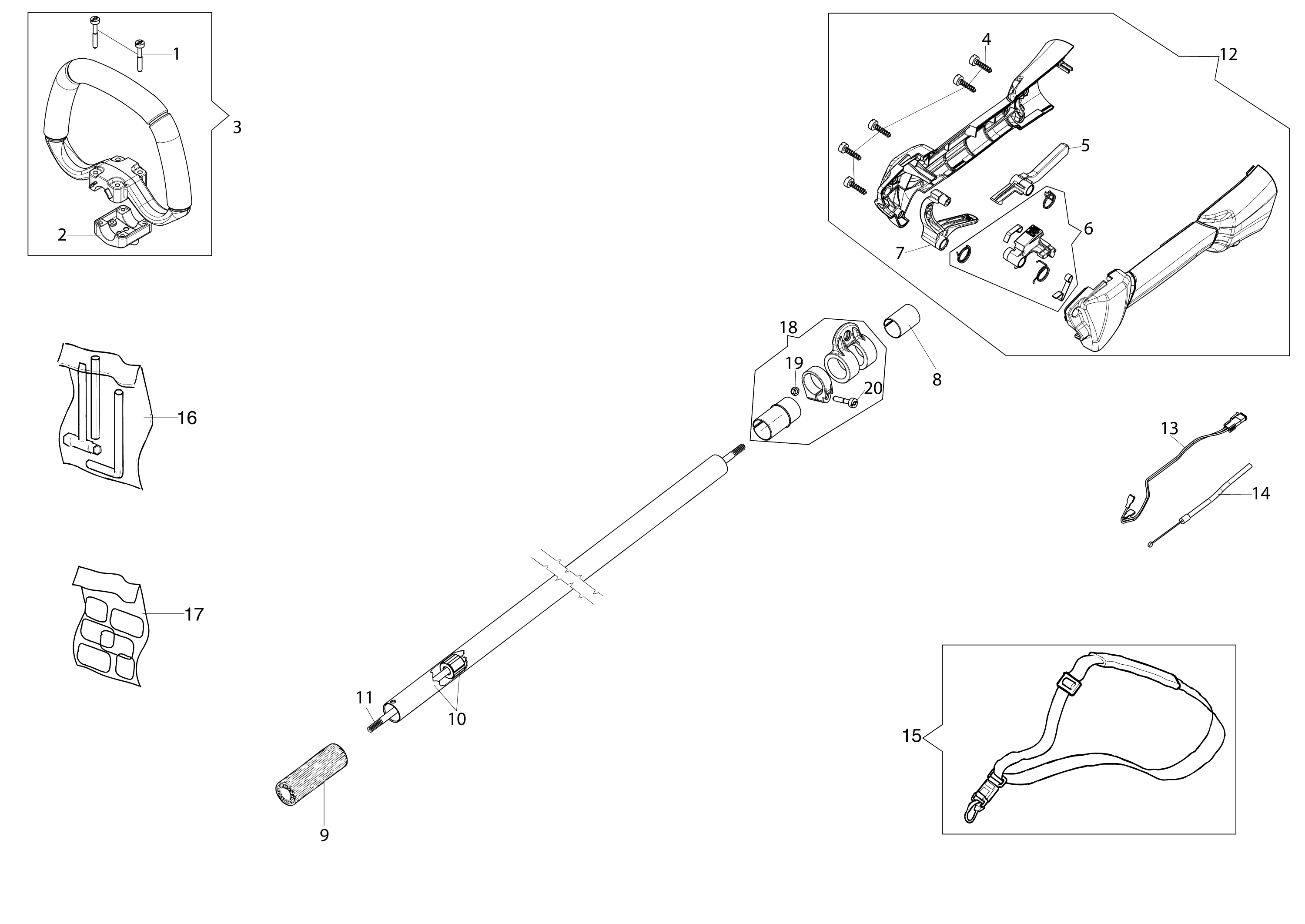

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891035R | Vis | Disponible | Voir la pièce |
| 2 | 61370052R | Collier | Disponible | Voir la pièce |
| 3 | 61370259 | Poignee | Disponible | Voir la pièce |
| 4 | 3893060R | Vis | Disponible | Voir la pièce |
| 5 | 61370043R | Levier | Disponible | Voir la pièce |
| 6 | 61370260 | Kit levier | Disponible | Voir la pièce |
| 7 | 61370044AR | Levier accelerateur | Disponible | Voir la pièce |
| 8 | 61370198R | Entretoise | Disponible | Voir la pièce |
| 9 | 4162154B | Poignée | Disponible | Voir la pièce |
| 10 | 61370330R | Tuyau Ø24 | Disponible | Voir la pièce |
| 11 | 61370337R | Arbre trasmission | Disponible | Voir la pièce |
| 12 | 61370270A | Poignee complete | Non reliée | |
| 13 | 61370032AR | Cable | Disponible | Voir la pièce |
| 14 | 61370220AR | Cable accellerateur | Disponible | Voir la pièce |
| 15 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 16 | 61370211R | Kit outils | Disponible | Voir la pièce |
| 17 | 61370609 | Kit etiquettes | Disponible | Voir la pièce |
| 18 | 61370134AR | Bande | Disponible | Voir la pièce |
| 19 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | 3891053R | Vis | Disponible | Voir la pièce |

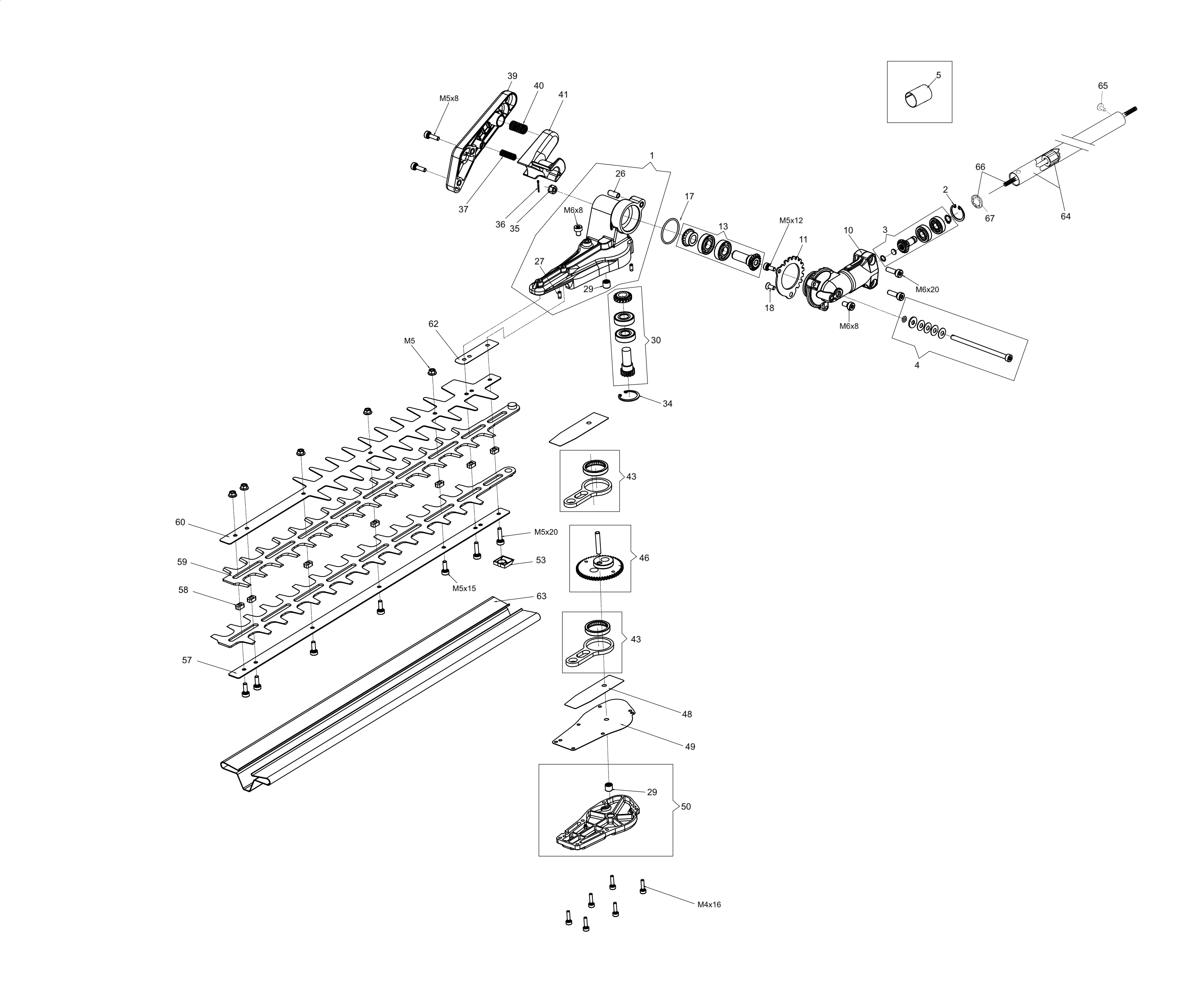

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | NK000013 | Boite engranages | Disponible | Voir la pièce |
| 2 | NK000001R | Bague seeger | Disponible | Voir la pièce |
| 3 | NK000002R | Kit engranages | Disponible | Voir la pièce |
| 4 | NK000008 | Kit vis | Disponible | Voir la pièce |
| 5 | 61370348AR | Bague | Disponible | Voir la pièce |
| 10 | NK000003R | Boite engranages | Disponible | Voir la pièce |
| 11 | NK000004R | Disque | Disponible | Voir la pièce |
| 13 | NK000005R | Kit engranages | Disponible | Voir la pièce |
| 17 | NK000006R | Bague or | Disponible | Voir la pièce |
| 18 | NK000007R | Vis | Disponible | Voir la pièce |
| 26 | NK000014R | Bague | Disponible | Voir la pièce |
| 27 | NK000015R | Pivot | Disponible | Voir la pièce |
| 29 | NK000017R | Bague | Disponible | Voir la pièce |
| 29 | NK000017R | Bague | Disponible | Voir la pièce |
| 30 | NK000018R | Kit engranages | Disponible | Voir la pièce |
| 34 | NK000019R | Bague seeger | Disponible | Voir la pièce |
| 35 | NK000020R | Ecrou | Disponible | Voir la pièce |
| 36 | NK000021R | Pivot | Disponible | Voir la pièce |
| 37 | NK000022R | Ressort | Disponible | Voir la pièce |
| 39 | NK000023R | Poignee | Disponible | Voir la pièce |
| 40 | NK000024R | Ressort | Disponible | Voir la pièce |
| 41 | NK000025R | Poignee | Disponible | Voir la pièce |
| 43 | NK000026R | Bielle complète | Disponible | Voir la pièce |
| 43 | NK000026R | Bielle complète | Disponible | Voir la pièce |
| 46 | NK000028R | Pignon | Disponible | Voir la pièce |
| 48 | NK000030R | Bride | Disponible | Voir la pièce |
| 49 | NK000031R | Joint | Disponible | Voir la pièce |
| 50 | NK000032R | Couvercle | Disponible | Voir la pièce |
| 53 | NK000033R | Couvercle | Disponible | Voir la pièce |
| 57 | NK000034R | Guide | Disponible | Voir la pièce |
| 58 | NK000035R | Entretoise | Disponible | Voir la pièce |
| 59 | NK000036R | Lame | Disponible | Voir la pièce |
| 60 | NK000037R | Protection de la lame | Disponible | Voir la pièce |
| 62 | NK000038R | Bride | Disponible | Voir la pièce |
| 63 | NK000039R | Couvercle de lame | Disponible | Voir la pièce |
| 64 | 61282061R | Tuyau Ø26 | Disponible | Voir la pièce |
| 65 | 3032027R | Rivet | Disponible | Voir la pièce |
| 66 | 61370497 | Arbre compl. Ø7 | Disponible | Voir la pièce |
| 67 | 3045034R | Arret | Non reliée |
