Vue Éclatée POLO 15.5
Retrouvez les pièces détachées, références et repères disponibles pour POLO 15.5.

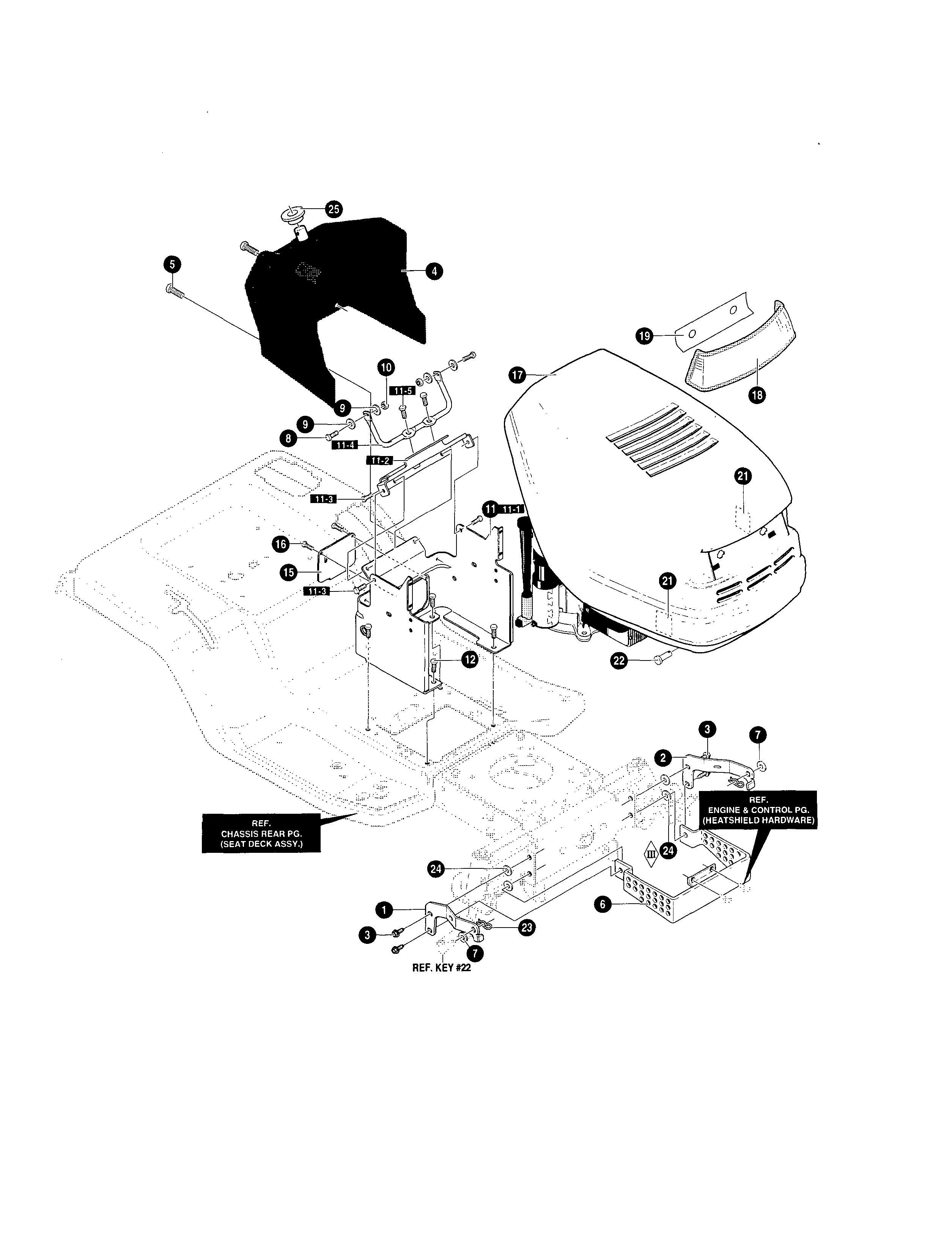

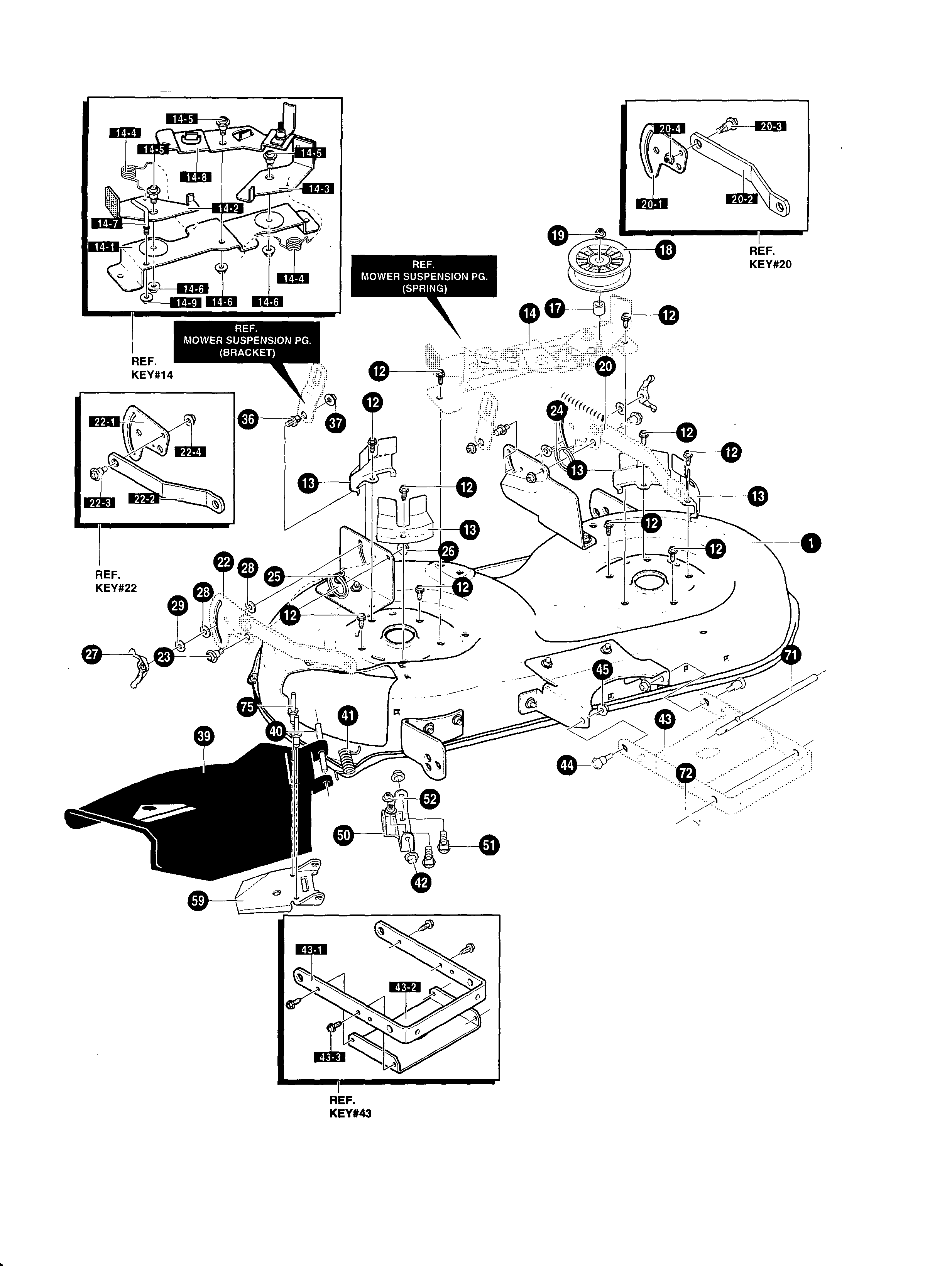

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T95413821 | Etrier | Disponible | Voir la pièce |
| 2 | T95414821 | Etrier | Disponible | Voir la pièce |
| 3 | T711606 | Vis | Disponible | Voir la pièce |
| 3 | T711606 | Vis | Disponible | Voir la pièce |
| 4 | T690630 | Tableau de bord | Disponible | Voir la pièce |
| 5 | T711762 | Vis | Disponible | Voir la pièce |
| 6 | T95195821 | Protection | Disponible | Voir la pièce |
| 7 | T316079 | Rondelle | Disponible | Voir la pièce |
| 7 | T316079 | Rondelle | Disponible | Voir la pièce |
| 8 | T302628 | Vis | Disponible | Voir la pièce |
| 9 | T71067 | Rondelle | Disponible | Voir la pièce |
| 9 | T71067 | Rondelle | Disponible | Voir la pièce |
| 10 | T73826 | Ecrou | Disponible | Voir la pièce |
| 11 | T341569860 | Group | Disponible | Voir la pièce |
| 11-1 | T95425 | Jeu de etiquette | Disponible | Voir la pièce |
| 11-2 | T95426 | Support | Disponible | Voir la pièce |
| 11-3 | T710264 | Vis | Disponible | Voir la pièce |
| 11-3 | T710264 | Vis | Disponible | Voir la pièce |
| 11-4 | T95406 | Tige | Disponible | Voir la pièce |
| 11-5 | T710264 | Vis | Disponible | Voir la pièce |
| 12 | T711606 | Vis | Disponible | Voir la pièce |
| 15 | T94638860 | Panneau | Disponible | Voir la pièce |
| 16 | T711629 | Vis | Disponible | Voir la pièce |
| 17 | T94984 | Capot | Disponible | Voir la pièce |
| 18 | T302670 | Couverture | Disponible | Voir la pièce |
| 19 | T308492 | Parabole feu | Disponible | Voir la pièce |
| 21 | T301452 | Parabole feu | Disponible | Voir la pièce |
| 21 | T301452 | Parabole feu | Disponible | Voir la pièce |
| 22 | T711856 | Pivot | Disponible | Voir la pièce |
| 23 | T711682 | Goupille | Disponible | Voir la pièce |
| 24 | T316079 | Rondelle | Disponible | Voir la pièce |
| 24 | T316079 | Rondelle | Disponible | Voir la pièce |
| 25 | T95404821 | Bague | Disponible | Voir la pièce |

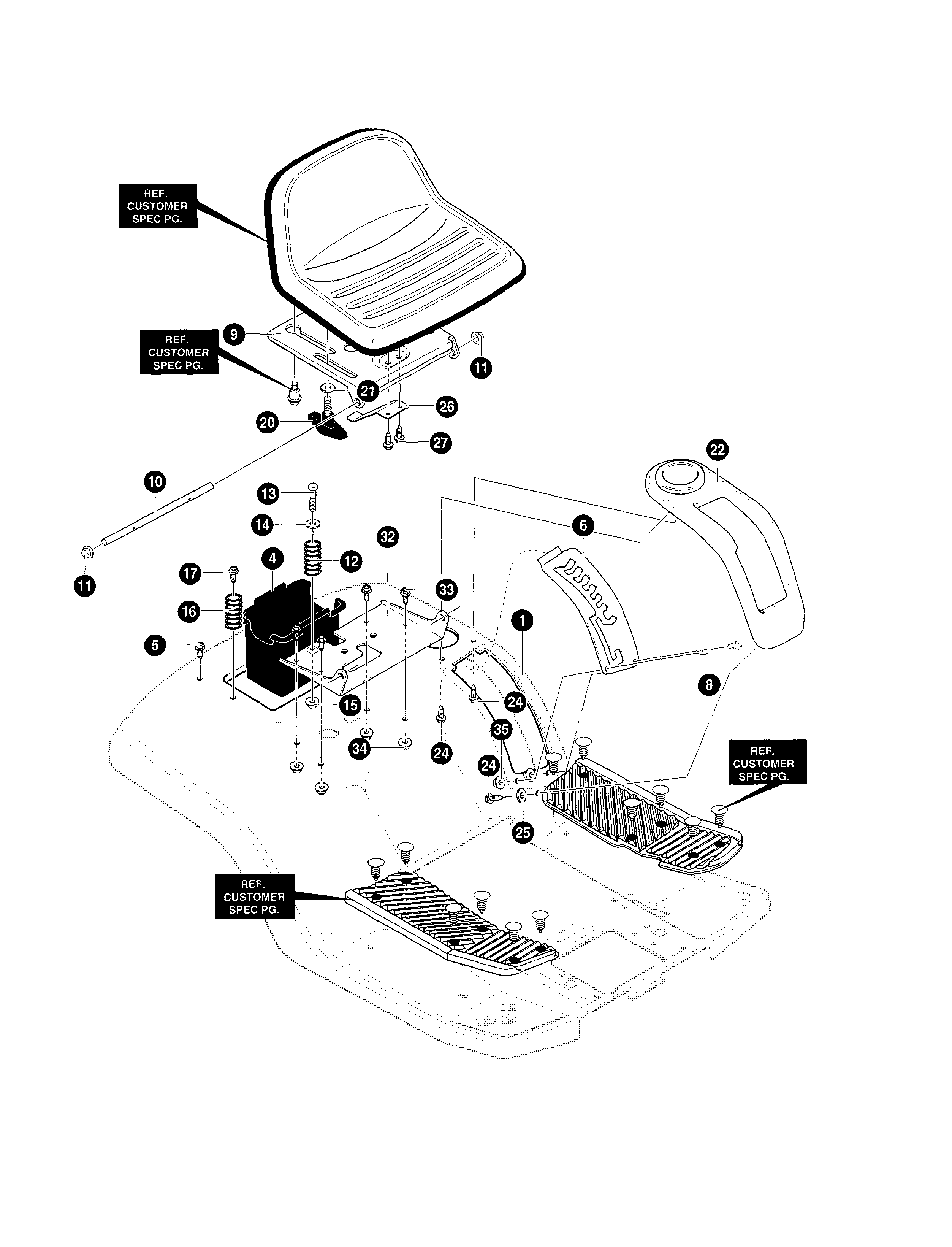

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T94629860 | Siege | Disponible | Voir la pièce |
| 4 | T690424 | Boite | Disponible | Voir la pièce |
| 5 | T711642 | Vis | Disponible | Voir la pièce |
| 6 | T94886821 | Secteur | Disponible | Voir la pièce |
| 8 | T711629 | Vis | Disponible | Voir la pièce |
| 9 | T94154860 | Support | Disponible | Voir la pièce |
| 10 | T95294 | Pivot | Disponible | Voir la pièce |
| 11 | T711627 | Arrêt | Disponible | Voir la pièce |
| 11 | T711627 | Arrêt | Disponible | Voir la pièce |
| 12 | T710136 | Ressort | Disponible | Voir la pièce |
| 13 | T711610 | Vis | Disponible | Voir la pièce |
| 14 | T95293 | Rondelle | Disponible | Voir la pièce |
| 15 | T302635 | Ecrou | Disponible | Voir la pièce |
| 16 | T710109821 | Ressort | Disponible | Voir la pièce |
| 17 | T711606 | Vis | Disponible | Voir la pièce |
| 20 | T711747 | Vis | Disponible | Voir la pièce |
| 21 | T711644 | Rondelle | Disponible | Voir la pièce |
| 22 | T94491 | Couvercle | Disponible | Voir la pièce |
| 24 | T711671 | Vis | Disponible | Voir la pièce |
| 24 | T711671 | Vis | Disponible | Voir la pièce |
| 24 | T711671 | Vis | Disponible | Voir la pièce |
| 25 | T71067 | Rondelle | Disponible | Voir la pièce |
| 26 | T94057 | Ressort | Disponible | Voir la pièce |
| 27 | T711592 | Vis | Disponible | Voir la pièce |
| 32 | T94153860 | Plaquette | Disponible | Voir la pièce |
| 33 | T711606 | Vis | Disponible | Voir la pièce |
| 34 | T711634 | Ecrou | Disponible | Voir la pièce |
| 35 | T314159 | Ecrou | Disponible | Voir la pièce |

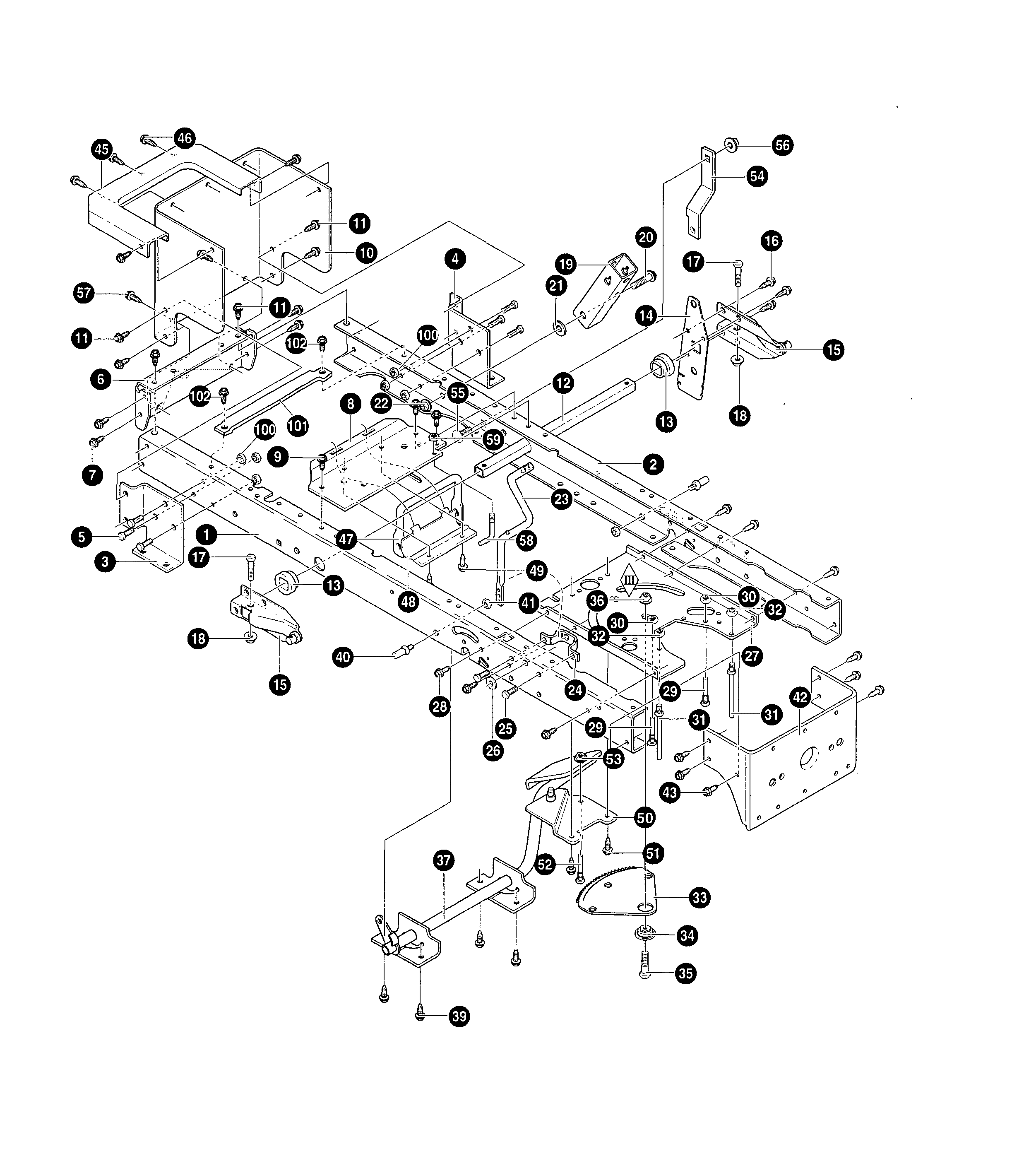

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T95110 | Châssis | Disponible | Voir la pièce |
| 2 | T95111 | Châssis | Disponible | Voir la pièce |
| 3 | T94184 | Etrier | Disponible | Voir la pièce |
| 4 | T94185 | Etrier | Disponible | Voir la pièce |
| 5 | T26X249 | Vis | Disponible | Voir la pièce |
| 6 | T94002 | Crochet | Disponible | Voir la pièce |
| 7 | T26X249 | Vis | Disponible | Voir la pièce |
| 8 | T94431 | Etrier | Disponible | Voir la pièce |
| 9 | T26X249 | Vis | Disponible | Voir la pièce |
| 10 | T690218 | Plaquette | Disponible | Voir la pièce |
| 11 | T26X249 | Vis | Disponible | Voir la pièce |
| 11 | T26X249 | Vis | Disponible | Voir la pièce |
| 11 | T26X249 | Vis | Disponible | Voir la pièce |
| 12 | T94063 | Tuyau | Disponible | Voir la pièce |
| 13 | T94065 | Bague | Disponible | Voir la pièce |
| 13 | T94065 | Bague | Disponible | Voir la pièce |
| 14 | T94030 | Plaquette | Disponible | Voir la pièce |
| 15 | T94180 | Groupe poulies | Disponible | Voir la pièce |
| 15 | T94180 | Groupe poulies | Disponible | Voir la pièce |
| 16 | T026X49 | Vis | Disponible | Voir la pièce |
| 17 | T001X74 | Vis | Disponible | Voir la pièce |
| 17 | T001X74 | Vis | Disponible | Voir la pièce |
| 18 | T15X118 | Ecrou | Disponible | Voir la pièce |
| 18 | T15X118 | Ecrou | Disponible | Voir la pièce |
| 19 | T94015 | Etrier | Disponible | Voir la pièce |
| 20 | T009X53 | Boulon | Disponible | Voir la pièce |
| 21 | T710130 | Rondelle | Disponible | Voir la pièce |
| 22 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 23 | T94019 | Levier | Disponible | Voir la pièce |
| 24 | T94005 | Etrier | Disponible | Voir la pièce |
| 25 | T26X249 | Vis | Disponible | Voir la pièce |
| 26 | T120395 | Rondelle | Disponible | Voir la pièce |
| 27 | T690551 | Plaquette | Disponible | Voir la pièce |
| 28 | T26X249 | Vis | Disponible | Voir la pièce |
| 29 | T711745 | Vis | Disponible | Voir la pièce |
| 29 | T711745 | Vis | Disponible | Voir la pièce |
| 30 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 30 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 31 | T94066 | Vis | Disponible | Voir la pièce |
| 31 | T94066 | Vis | Disponible | Voir la pièce |
| 32 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 32 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 33 | T94121 | Engranages | Disponible | Voir la pièce |
| 34 | T94123 | Roulement | Disponible | Voir la pièce |
| 35 | T001X84 | Vis | Disponible | Voir la pièce |
| 36 | T15X113 | Ecrou | Disponible | Voir la pièce |
| 37 | T94632 | Embrayage | Disponible | Voir la pièce |
| 39 | T26X249 | Vis | Disponible | Voir la pièce |
| 40 | T94067 | Goupille | Disponible | Voir la pièce |
| 41 | T45171 | Ecrou | Disponible | Voir la pièce |
| 42 | T94013 | Etrier | Disponible | Voir la pièce |
| 43 | T26X249 | Vis | Disponible | Voir la pièce |
| 45 | T94186 | Plaquette | Disponible | Voir la pièce |
| 46 | T26X270 | Vis | Disponible | Voir la pièce |
| 47 | T94425 | Plaquette | Disponible | Voir la pièce |
| 48 | T94434 | Crochet | Disponible | Voir la pièce |
| 49 | T26X249 | Vis | Disponible | Voir la pièce |
| 50 | T94409 | Plaquette | Disponible | Voir la pièce |
| 51 | T26X277 | Vis | Disponible | Voir la pièce |
| 52 | T711745 | Vis | Disponible | Voir la pièce |
| 53 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 54 | T94433 | Plaquette | Disponible | Voir la pièce |
| 55 | T002X53 | Vis | Disponible | Voir la pièce |
| 56 | T015X88 | Ecrou | Disponible | Voir la pièce |
| 57 | T710265 | Vis | Disponible | Voir la pièce |
| 58 | T94781 | Guide vis | Disponible | Voir la pièce |
| 59 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 100 | T015X88 | Ecrou | Disponible | Voir la pièce |
| 100 | T015X88 | Ecrou | Disponible | Voir la pièce |
| 101 | T690482 | Support | Disponible | Voir la pièce |
| 102 | T26X249 | Vis | Disponible | Voir la pièce |
| 102 | T26X249 | Vis | Disponible | Voir la pièce |

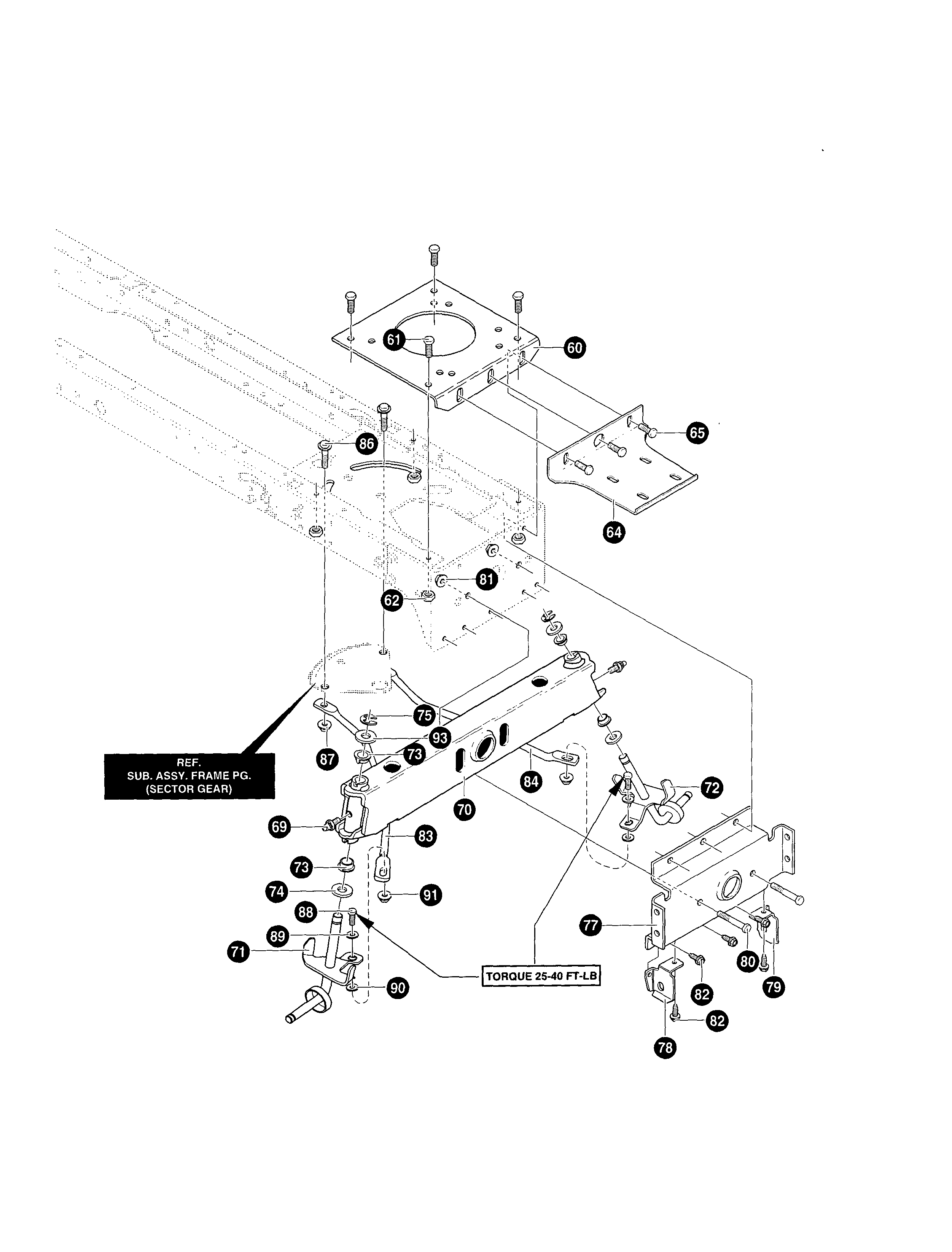

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 60 | T94006 | Plaquette | Disponible | Voir la pièce |
| 61 | T26X249 | Vis | Disponible | Voir la pièce |
| 62 | T015X88 | Ecrou | Disponible | Voir la pièce |
| 64 | T94306 | Bride | Disponible | Voir la pièce |
| 65 | T26X249 | Vis | Disponible | Voir la pièce |
| 69 | T706 | Graisseur | Disponible | Voir la pièce |
| 70 | T7601037 | Assieu | Disponible | Voir la pièce |
| 71 | T94178 | Pivot | Disponible | Voir la pièce |
| 72 | T94179 | Pivot | Disponible | Voir la pièce |
| 73 | T690150 | Bague | Disponible | Voir la pièce |
| 73 | T690150 | Bague | Disponible | Voir la pièce |
| 74 | T17X113 | Rondelle | Disponible | Voir la pièce |
| 75 | T0011X3 | Bague seeger | Disponible | Voir la pièce |
| 77 | T341491821 | Flasque | Disponible | Voir la pièce |
| 78 | T94026 | Etrier | Disponible | Voir la pièce |
| 79 | T94027 | Etrier | Disponible | Voir la pièce |
| 80 | T01X146 | Vis | Disponible | Voir la pièce |
| 81 | T15X118 | Ecrou | Disponible | Voir la pièce |
| 82 | T26X249 | Vis | Disponible | Voir la pièce |
| 82 | T26X249 | Vis | Disponible | Voir la pièce |
| 83 | T95328 | Entretoise | Disponible | Voir la pièce |
| 84 | T95329 | Bras | Disponible | Voir la pièce |
| 86 | T9X57 | Boulon | Disponible | Voir la pièce |
| 87 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 88 | T01X111 | Vis | Disponible | Voir la pièce |
| 89 | T17X104 | Rondelle | Disponible | Voir la pièce |
| 90 | T017X53 | Rondelle | Disponible | Voir la pièce |
| 91 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 93 | T711758 | Rondelle | Disponible | Voir la pièce |

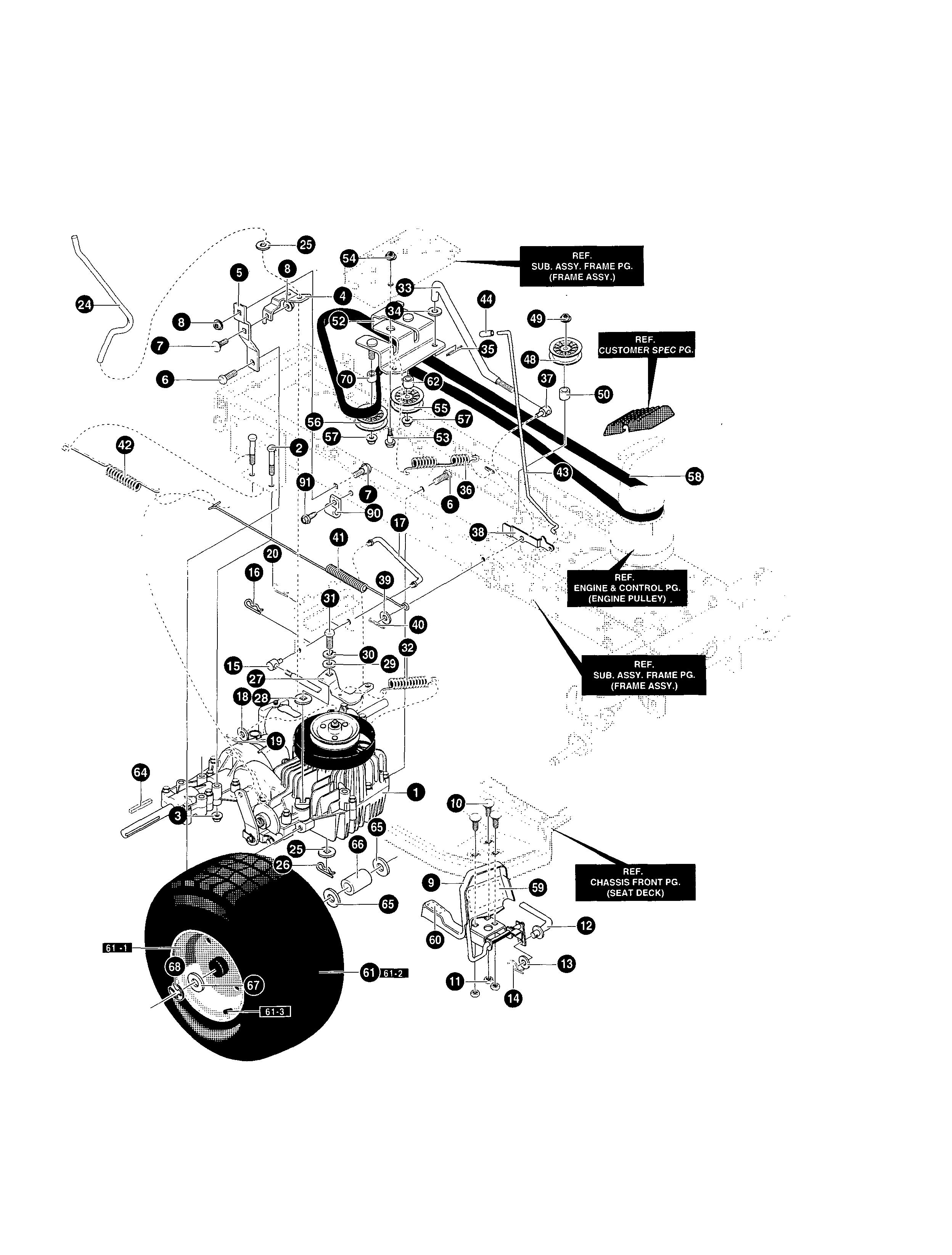

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | T711669 | Vis | Disponible | Voir la pièce |
| 3 | T711634 | Ecrou | Disponible | Voir la pièce |
| 4 | T94429821 | Plaquette | Disponible | Voir la pièce |
| 5 | T94432821 | Lame | Disponible | Voir la pièce |
| 6 | T710268 | Vis | Disponible | Voir la pièce |
| 6 | T710268 | Vis | Disponible | Voir la pièce |
| 7 | T711661 | Vis | Disponible | Voir la pièce |
| 7 | T711661 | Vis | Disponible | Voir la pièce |
| 8 | T710026 | Ecrou | Disponible | Voir la pièce |
| 8 | T710026 | Ecrou | Disponible | Voir la pièce |
| 9 | T690013821 | Pedale | Disponible | Voir la pièce |
| 10 | T711688 | Vis | Disponible | Voir la pièce |
| 11 | T710026 | Ecrou | Disponible | Voir la pièce |
| 12 | T95278 | Tige | Disponible | Voir la pièce |
| 13 | T711761 | Rondelle | Disponible | Voir la pièce |
| 14 | T711676 | Goupille | Disponible | Voir la pièce |
| 15 | T711594 | Ecrou | Disponible | Voir la pièce |
| 16 | T711682 | Goupille | Disponible | Voir la pièce |
| 17 | T95279 | Pivot | Disponible | Voir la pièce |
| 18 | T711617 | Rondelle | Disponible | Voir la pièce |
| 19 | T711897 | Goupille | Disponible | Voir la pièce |
| 20 | T711676 | Goupille | Disponible | Voir la pièce |
| 24 | T95298 | Etrier | Disponible | Voir la pièce |
| 25 | T711644 | Rondelle | Disponible | Voir la pièce |
| 25 | T711644 | Rondelle | Disponible | Voir la pièce |
| 26 | T711897 | Goupille | Disponible | Voir la pièce |
| 27 | T95299 | Plaquette | Disponible | Voir la pièce |
| 28 | T710346 | Rondelle | Disponible | Voir la pièce |
| 29 | T710657 | Rondelle | Disponible | Voir la pièce |
| 30 | T710249 | Rondelle | Disponible | Voir la pièce |
| 31 | T710345 | Vis | Disponible | Voir la pièce |
| 32 | T710330 | Ressort | Disponible | Voir la pièce |
| 33 | T95297 | Tige | Disponible | Voir la pièce |
| 34 | T711644 | Rondelle | Disponible | Voir la pièce |
| 35 | T711897 | Goupille | Disponible | Voir la pièce |
| 36 | T710707 | Ressort | Disponible | Voir la pièce |
| 37 | T711596 | Ecrou | Disponible | Voir la pièce |
| 38 | T95290 | Pivot | Disponible | Voir la pièce |
| 39 | T711623 | Rondelle | Disponible | Voir la pièce |
| 40 | T711897 | Goupille | Disponible | Voir la pièce |
| 41 | T710333 | Ressort | Disponible | Voir la pièce |
| 42 | T710353 | Ressort | Disponible | Voir la pièce |
| 43 | T690046 | Pivot | Disponible | Voir la pièce |
| 44 | T91079 | Poignee | Disponible | Voir la pièce |
| 48 | T690409 | Poulie | Disponible | Voir la pièce |
| 49 | T711920 | Ecrou | Disponible | Voir la pièce |
| 50 | T690369 | Epaisseur | Disponible | Voir la pièce |
| 52 | T95305 | Plaquette | Disponible | Voir la pièce |
| 53 | T711613 | Vis | Disponible | Voir la pièce |
| 54 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 55 | T690409 | Poulie | Disponible | Voir la pièce |
| 56 | T690410 | Poulie | Disponible | Voir la pièce |
| 57 | T711920 | Ecrou | Disponible | Voir la pièce |
| 57 | T711920 | Ecrou | Disponible | Voir la pièce |
| 58 | T710531 | Courroie | Disponible | Voir la pièce |
| 59 | T94516 | Pedale | Disponible | Voir la pièce |
| 60 | T93249 | Pedale | Disponible | Voir la pièce |
| 61 | T692511 | Pneumatique | Disponible | Voir la pièce |
| 61-1 | T338512 | Soupape | Disponible | Voir la pièce |
| 61-2 | T407931 | Bandage roue | Disponible | Voir la pièce |
| 61-3 | T338525 | Pneumatique | Disponible | Voir la pièce |
| 62 | T690369 | Epaisseur | Disponible | Voir la pièce |
| 64 | T52928 | Clavette | Disponible | Voir la pièce |
| 65 | T711648 | Rondelle | Disponible | Voir la pièce |
| 65 | T711648 | Rondelle | Disponible | Voir la pièce |
| 66 | T95274 | Bague | Disponible | Voir la pièce |
| 67 | T711758 | Rondelle | Disponible | Voir la pièce |
| 68 | T0011X3 | Bague seeger | Disponible | Voir la pièce |
| 70 | T690369 | Epaisseur | Disponible | Voir la pièce |
| 90 | T711742 | Gaine | Disponible | Voir la pièce |
| 91 | T711606 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée

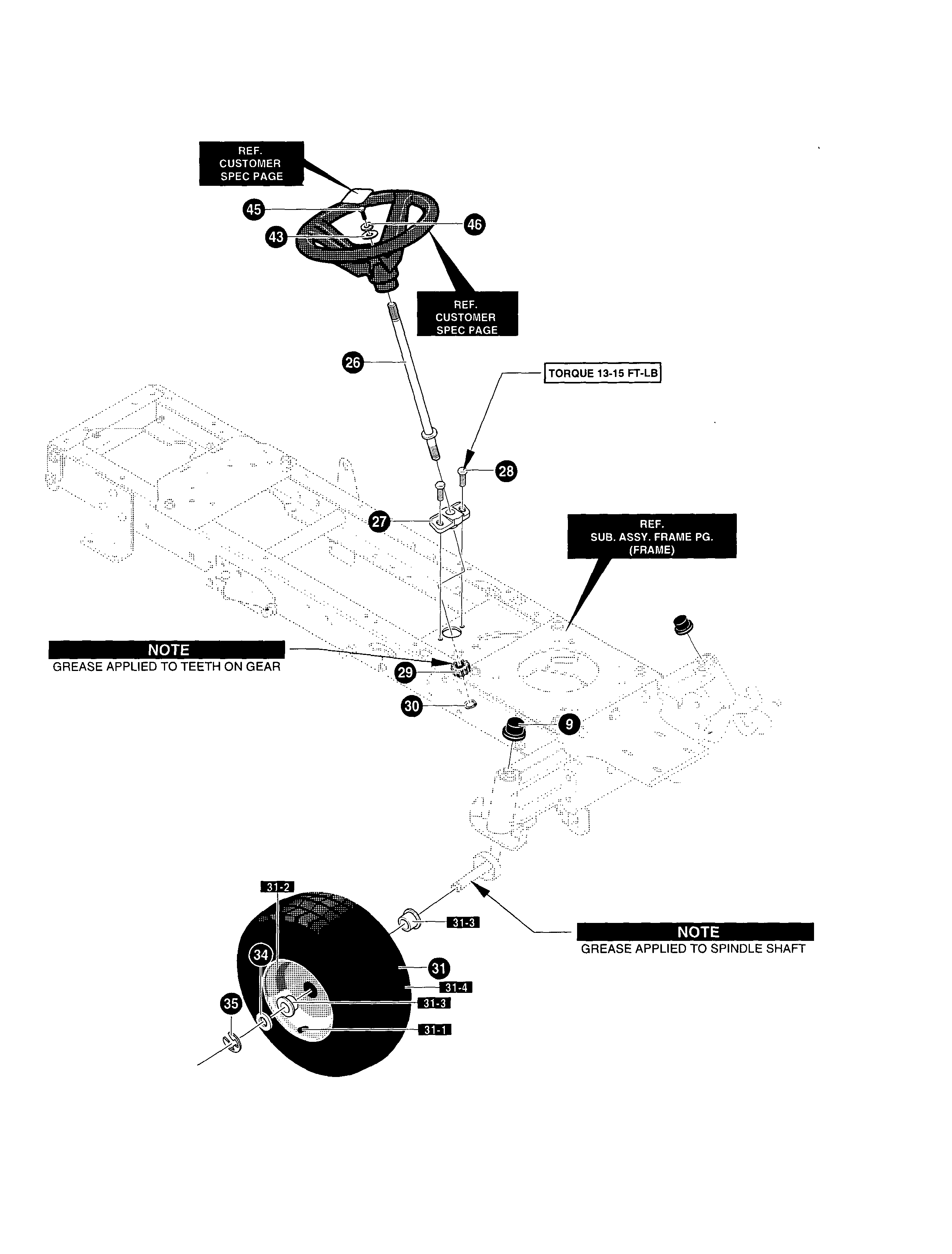

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 9 | T94618 | Enjoliveur | Disponible | Voir la pièce |
| 26 | T94520 | Arbre | Disponible | Voir la pièce |
| 27 | T94124 | Support | Disponible | Voir la pièce |
| 28 | T711606 | Vis | Disponible | Voir la pièce |
| 29 | T94122 | Engranages | Disponible | Voir la pièce |
| 30 | T710102 | Bague | Disponible | Voir la pièce |
| 31 | T692641 | Pneumatique | Disponible | Voir la pièce |
| 31-1 | T338512 | Soupape | Disponible | Voir la pièce |
| 31-2 | T338517 | Bandage roue | Disponible | Voir la pièce |
| 31-3 | T491334 | Bague | Disponible | Voir la pièce |
| 31-3 | T491334 | Bague | Disponible | Voir la pièce |
| 31-4 | T338514 | Pneumatique | Disponible | Voir la pièce |
| 34 | T711758 | Rondelle | Disponible | Voir la pièce |
| 35 | T0011X3 | Bague seeger | Disponible | Voir la pièce |
| 43 | T711720 | Rondelle | Disponible | Voir la pièce |
| 45 | T711719 | Vis | Disponible | Voir la pièce |
| 46 | T710249 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée

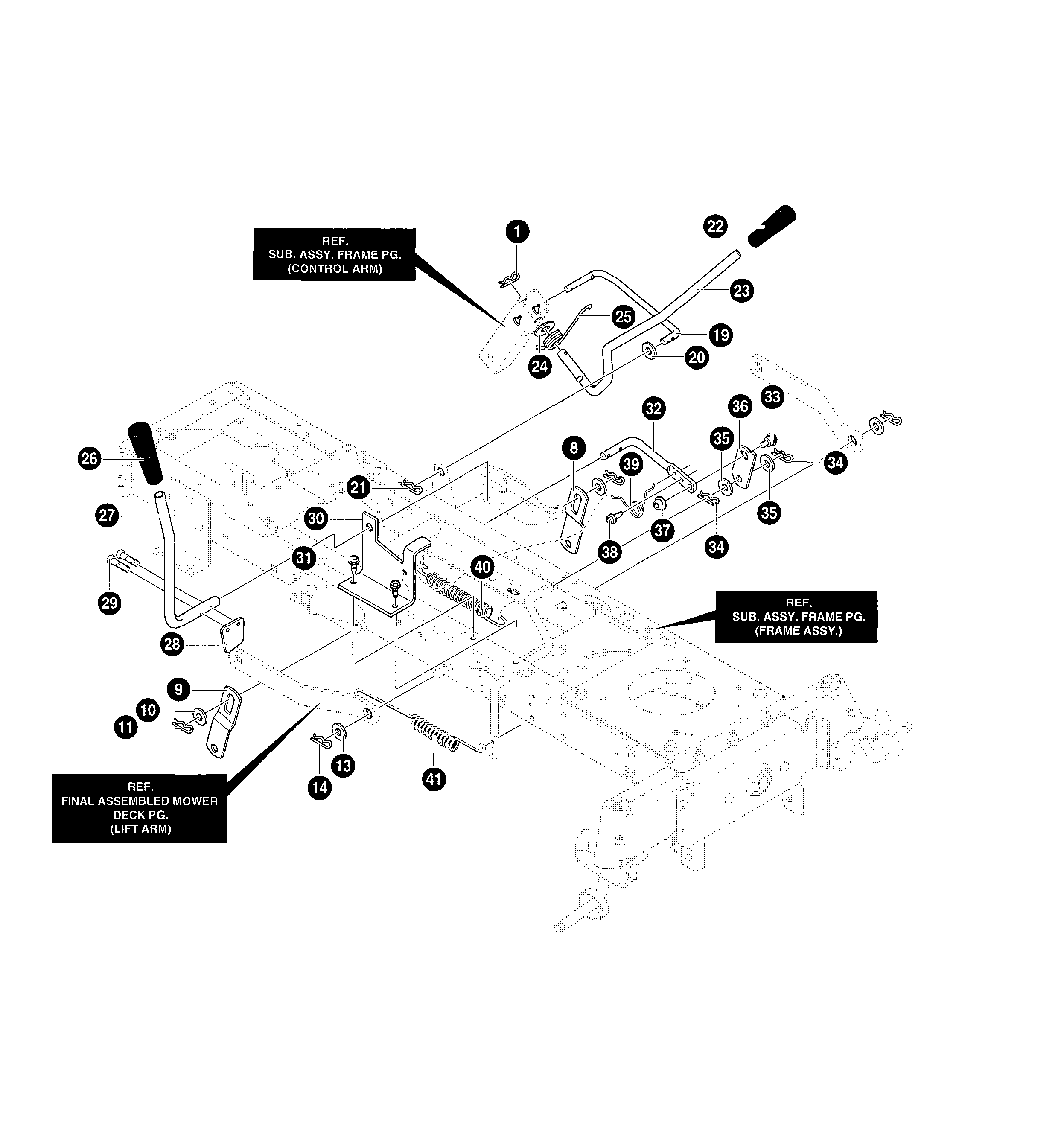

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T711676 | Goupille | Disponible | Voir la pièce |
| 8 | T94611821 | Commande | Disponible | Voir la pièce |
| 9 | T94053821 | Commande | Disponible | Voir la pièce |
| 10 | T711617 | Rondelle | Disponible | Voir la pièce |
| 11 | T711676 | Goupille | Disponible | Voir la pièce |
| 13 | T711617 | Rondelle | Disponible | Voir la pièce |
| 14 | T711676 | Goupille | Disponible | Voir la pièce |
| 19 | T95285 | Tige | Disponible | Voir la pièce |
| 20 | T711617 | Rondelle | Disponible | Voir la pièce |
| 21 | T711676 | Goupille | Disponible | Voir la pièce |
| 22 | T94506 | Poignee | Disponible | Voir la pièce |
| 23 | T690532 | Levier | Disponible | Voir la pièce |
| 24 | T711616 | Rondelle | Disponible | Voir la pièce |
| 25 | T710111 | Ressort | Disponible | Voir la pièce |
| 26 | T94505 | Poignee | Disponible | Voir la pièce |
| 27 | T690126 | Levier traction | Disponible | Voir la pièce |
| 28 | T95284 | Plaquette | Disponible | Voir la pièce |
| 29 | T711621 | Vis | Disponible | Voir la pièce |
| 30 | T94018821 | Etrier | Disponible | Voir la pièce |
| 31 | T780055 | Vis | Disponible | Voir la pièce |
| 32 | T95283 | Levier de demarrage | Disponible | Voir la pièce |
| 33 | T711613 | Vis | Disponible | Voir la pièce |
| 34 | T711659 | Pivot | Disponible | Voir la pièce |
| 34 | T711659 | Pivot | Disponible | Voir la pièce |
| 35 | T711615 | Rondelle | Disponible | Voir la pièce |
| 35 | T711615 | Rondelle | Disponible | Voir la pièce |
| 36 | T95282 | Etrier | Disponible | Voir la pièce |
| 37 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 38 | T711606 | Vis | Disponible | Voir la pièce |
| 39 | T710141 | Ressort | Disponible | Voir la pièce |
| 40 | T710311 | Ressort | Disponible | Voir la pièce |
| 41 | T710208 | Ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée

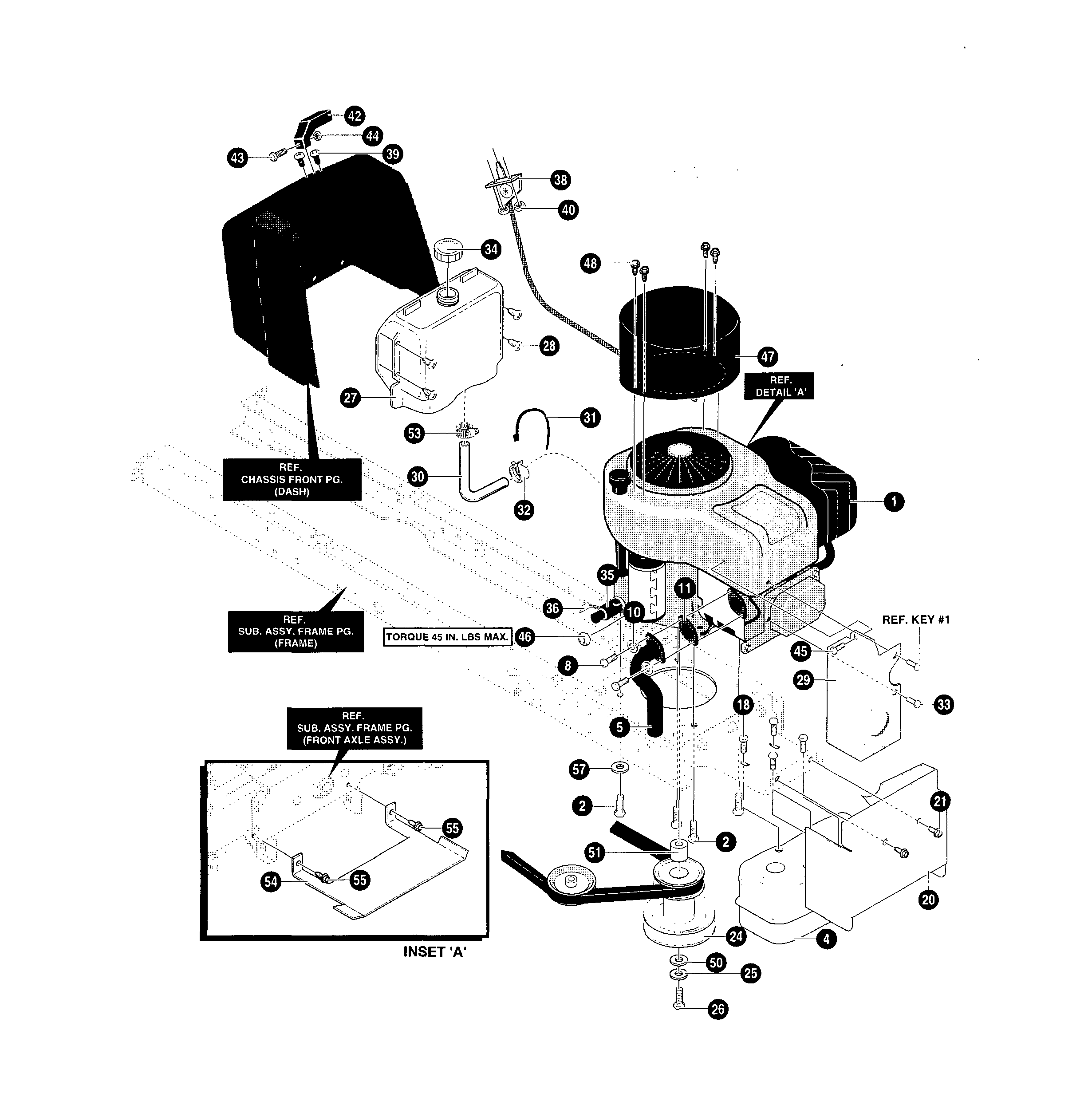

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | T710265 | Vis | Disponible | Voir la pièce |
| 2 | T710265 | Vis | Disponible | Voir la pièce |
| 4 | T94654 | Pot | Disponible | Voir la pièce |
| 5 | T94657 | Collecteur | Disponible | Voir la pièce |
| 8 | T313676 | Vis | Disponible | Voir la pièce |
| 10 | T313679 | Rondelle | Disponible | Voir la pièce |
| 11 | T91309 | Joint | Disponible | Voir la pièce |
| 18 | T711642 | Vis | Disponible | Voir la pièce |
| 20 | T95439821 | Protection | Disponible | Voir la pièce |
| 21 | T711606 | Vis | Disponible | Voir la pièce |
| 24 | T690450 | Poulie | Disponible | Voir la pièce |
| 25 | T120383 | Rondelle | Disponible | Voir la pièce |
| 26 | T710248 | Vis | Disponible | Voir la pièce |
| 27 | T314991 | Reservoir | Disponible | Voir la pièce |
| 28 | T711741 | Vis | Disponible | Voir la pièce |
| 29 | T333772821 | Protection | Disponible | Voir la pièce |
| 30 | T42258 | Tuyau | Disponible | Voir la pièce |
| 31 | T57444 | Cable | Disponible | Voir la pièce |
| 32 | T336890 | Bande | Disponible | Voir la pièce |
| 33 | T711592 | Vis | Disponible | Voir la pièce |
| 34 | T690615 | Couvercle | Disponible | Voir la pièce |
| 35 | T325547 | Soupape | Disponible | Voir la pièce |
| 36 | T327422 | Bouchon | Disponible | Voir la pièce |
| 38 | T95370 | Accelerateur | Disponible | Voir la pièce |
| 39 | T711755 | Vis | Disponible | Voir la pièce |
| 40 | T711754 | Ecrou | Disponible | Voir la pièce |
| 42 | T94931 | Pommeau | Disponible | Voir la pièce |
| 43 | T711750 | Vis | Disponible | Voir la pièce |
| 44 | T711748 | Ecrou | Disponible | Voir la pièce |
| 45 | T711593 | Vis | Disponible | Voir la pièce |
| 46 | T711601 | Ecrou | Disponible | Voir la pièce |
| 47 | T690059 | Couvre-motor | Disponible | Voir la pièce |
| 48 | T710245 | Vis | Disponible | Voir la pièce |
| 50 | T710247 | Rondelle | Disponible | Voir la pièce |
| 51 | T93077 | Entretoise | Disponible | Voir la pièce |
| 53 | T47345 | Crochet | Disponible | Voir la pièce |
| 54 | T95192821 | Deflecteur | Disponible | Voir la pièce |
| 55 | T711606 | Vis | Disponible | Voir la pièce |
| 55 | T711606 | Vis | Disponible | Voir la pièce |
| 57 | T711668 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée

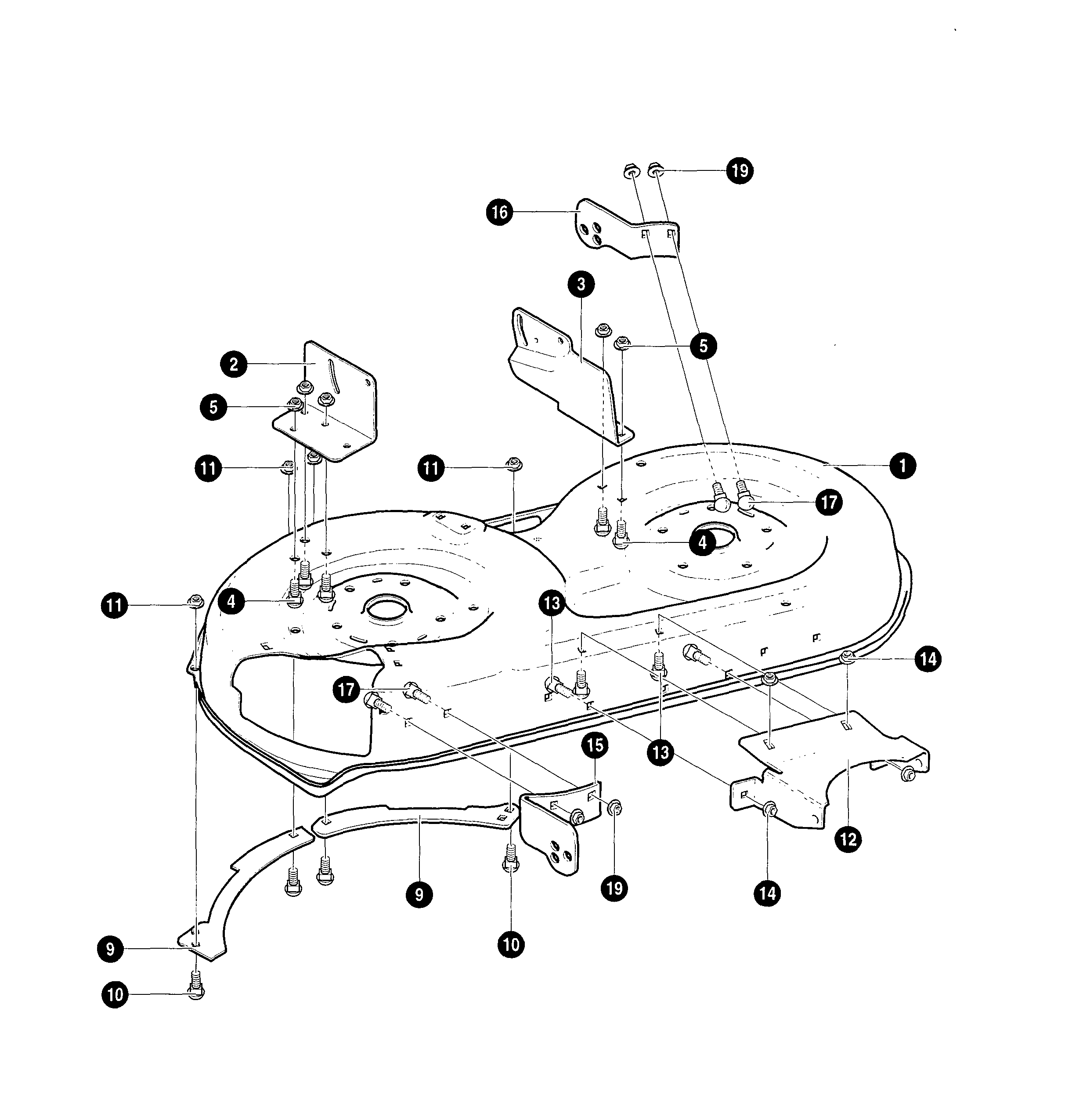

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T94188 | Plateau de coupe | Disponible | Voir la pièce |
| 2 | T94191 | Plaquette | Disponible | Voir la pièce |
| 3 | T94192 | Plaquette | Disponible | Voir la pièce |
| 4 | T002X53 | Vis | Disponible | Voir la pièce |
| 4 | T002X53 | Vis | Disponible | Voir la pièce |
| 5 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 5 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 9 | T92426 | Plaquette | Disponible | Voir la pièce |
| 9 | T92426 | Plaquette | Disponible | Voir la pièce |
| 10 | T002X53 | Vis | Disponible | Voir la pièce |
| 10 | T002X53 | Vis | Disponible | Voir la pièce |
| 11 | T015X88 | Ecrou | Disponible | Voir la pièce |
| 11 | T015X88 | Ecrou | Disponible | Voir la pièce |
| 11 | T015X88 | Ecrou | Disponible | Voir la pièce |
| 12 | T94190 | Plaquette | Disponible | Voir la pièce |
| 13 | T002X53 | Vis | Disponible | Voir la pièce |
| 13 | T002X53 | Vis | Disponible | Voir la pièce |
| 14 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 14 | T015X79 | Ecrou | Disponible | Voir la pièce |
| 15 | T92422 | Etrier | Disponible | Voir la pièce |
| 16 | T92423 | Etrier | Disponible | Voir la pièce |
| 17 | T002X53 | Vis | Disponible | Voir la pièce |
| 17 | T002X53 | Vis | Disponible | Voir la pièce |
| 19 | T015X18 | Ecrou | Disponible | Voir la pièce |
| 19 | T015X18 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T94189821 | Plateau de coupe | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 12 | T710265 | Vis | Disponible | Voir la pièce |
| 13 | T94051821 | Couvercle | Disponible | Voir la pièce |
| 13 | T94051821 | Couvercle | Disponible | Voir la pièce |
| 13 | T94051821 | Couvercle | Disponible | Voir la pièce |
| 13 | T94051821 | Couvercle | Disponible | Voir la pièce |
| 14 | T690138821 | Group frein | Disponible | Voir la pièce |
| 14-1 | T94193 | Plaquette | Disponible | Voir la pièce |
| 14-2 | T94047 | Frein | Disponible | Voir la pièce |
| 14-3 | T94049 | Frein | Disponible | Voir la pièce |
| 14-4 | T710227 | Ressort | Disponible | Voir la pièce |
| 14-4 | T710227 | Ressort | Disponible | Voir la pièce |
| 14-5 | T711613 | Vis | Disponible | Voir la pièce |
| 14-5 | T711613 | Vis | Disponible | Voir la pièce |
| 14-5 | T711613 | Vis | Disponible | Voir la pièce |
| 14-6 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 14-6 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 14-6 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 14-7 | T94781 | Guide vis | Disponible | Voir la pièce |
| 14-8 | T690408 | Groupe poulies | Disponible | Voir la pièce |
| 14-9 | T711634 | Ecrou | Disponible | Voir la pièce |
| 17 | T690369 | Epaisseur | Disponible | Voir la pièce |
| 18 | T690387 | Poulie | Disponible | Voir la pièce |
| 19 | T711920 | Ecrou | Disponible | Voir la pièce |
| 20 | T341594821 | Plaquette | Disponible | Voir la pièce |
| 20-1 | T94128 | Plaquette | Disponible | Voir la pièce |
| 20-2 | T94055 | Suspension | Disponible | Voir la pièce |
| 20-3 | T710095 | Vis | Disponible | Voir la pièce |
| 20-4 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 22 | T341593821 | Plaquette | Disponible | Voir la pièce |
| 22-1 | T94128 | Plaquette | Disponible | Voir la pièce |
| 22-2 | T94055 | Suspension | Disponible | Voir la pièce |
| 22-3 | T710095 | Vis | Disponible | Voir la pièce |
| 22-4 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 23 | T711611 | Vis | Disponible | Voir la pièce |
| 24 | T710113 | Ressort | Disponible | Voir la pièce |
| 25 | T710112 | Ressort | Disponible | Voir la pièce |
| 26 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 27 | T711600 | Ecrou | Disponible | Voir la pièce |
| 28 | T94137 | Rondelle | Disponible | Voir la pièce |
| 29 | T711628 | Rondelle | Disponible | Voir la pièce |
| 36 | T776060 | Pivot | Disponible | Voir la pièce |
| 37 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 39 | T94687 | Deflecteur | Disponible | Voir la pièce |
| 40 | T95303 | Tige | Disponible | Voir la pièce |
| 41 | T710194 | Ressort | Disponible | Voir la pièce |
| 42 | T711627 | Arrêt | Disponible | Voir la pièce |
| 43 | T690058821 | Support | Disponible | Voir la pièce |
| 43-1 | T94058 | Support | Disponible | Voir la pièce |
| 43-2 | T95057 | Support | Disponible | Voir la pièce |
| 43-3 | T710079 | Vis | Disponible | Voir la pièce |
| 44 | T711611 | Vis | Disponible | Voir la pièce |
| 45 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 50 | T94956821 | Etrier | Disponible | Voir la pièce |
| 51 | T711661 | Vis | Disponible | Voir la pièce |
| 52 | T711634 | Ecrou | Disponible | Voir la pièce |
| 59 | T94686821 | Support | Disponible | Voir la pièce |
| 71 | T95295 | Pivot | Disponible | Voir la pièce |
| 72 | T711676 | Goupille | Disponible | Voir la pièce |
| 75 | T711624 | Rivet | Disponible | Voir la pièce |

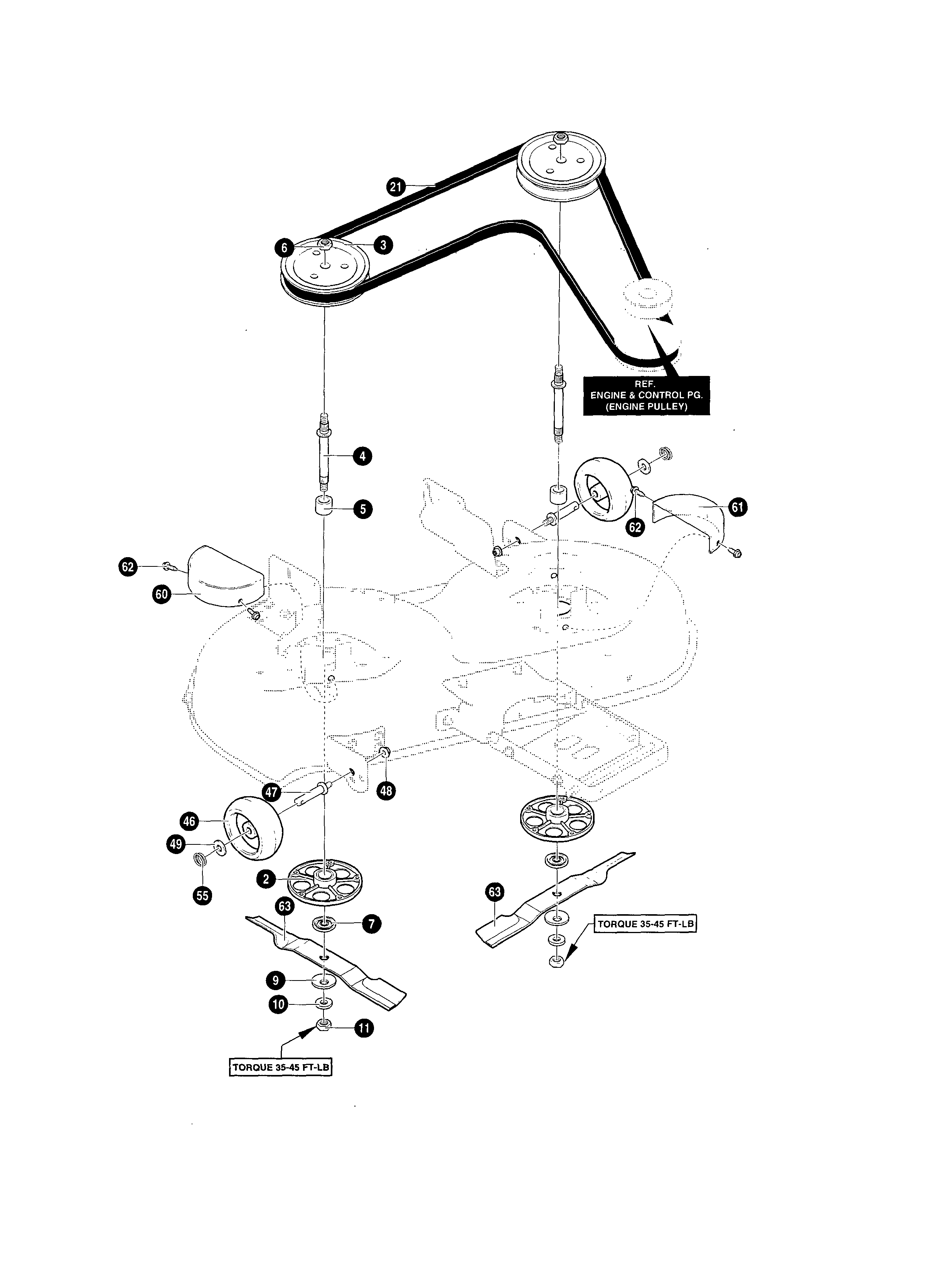

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | T492574 | Arbre | Disponible | Voir la pièce |
| 3 | T95308 | Poulie | Disponible | Voir la pièce |
| 4 | T774091 | Arbre | Disponible | Voir la pièce |
| 5 | T94130 | Entretoise | Disponible | Voir la pièce |
| 6 | T711626 | Ecrou | Disponible | Voir la pièce |
| 7 | T491926 | Adaptateur | Disponible | Voir la pièce |
| 9 | T710118 | Rondelle | Disponible | Voir la pièce |
| 11 | T710104 | Ecrou | Disponible | Voir la pièce |
| 21 | T710213 | Courroie | Disponible | Voir la pièce |
| 46 | T92683 | Roue | Disponible | Voir la pièce |
| 47 | T711746 | Pivot | Disponible | Voir la pièce |
| 48 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 49 | T711615 | Rondelle | Disponible | Voir la pièce |
| 55 | T711764 | Arrêt | Disponible | Voir la pièce |
| 63 | T95102 | Lame | Disponible | Voir la pièce |
| 63 | T95102 | Lame | Disponible | Voir la pièce |

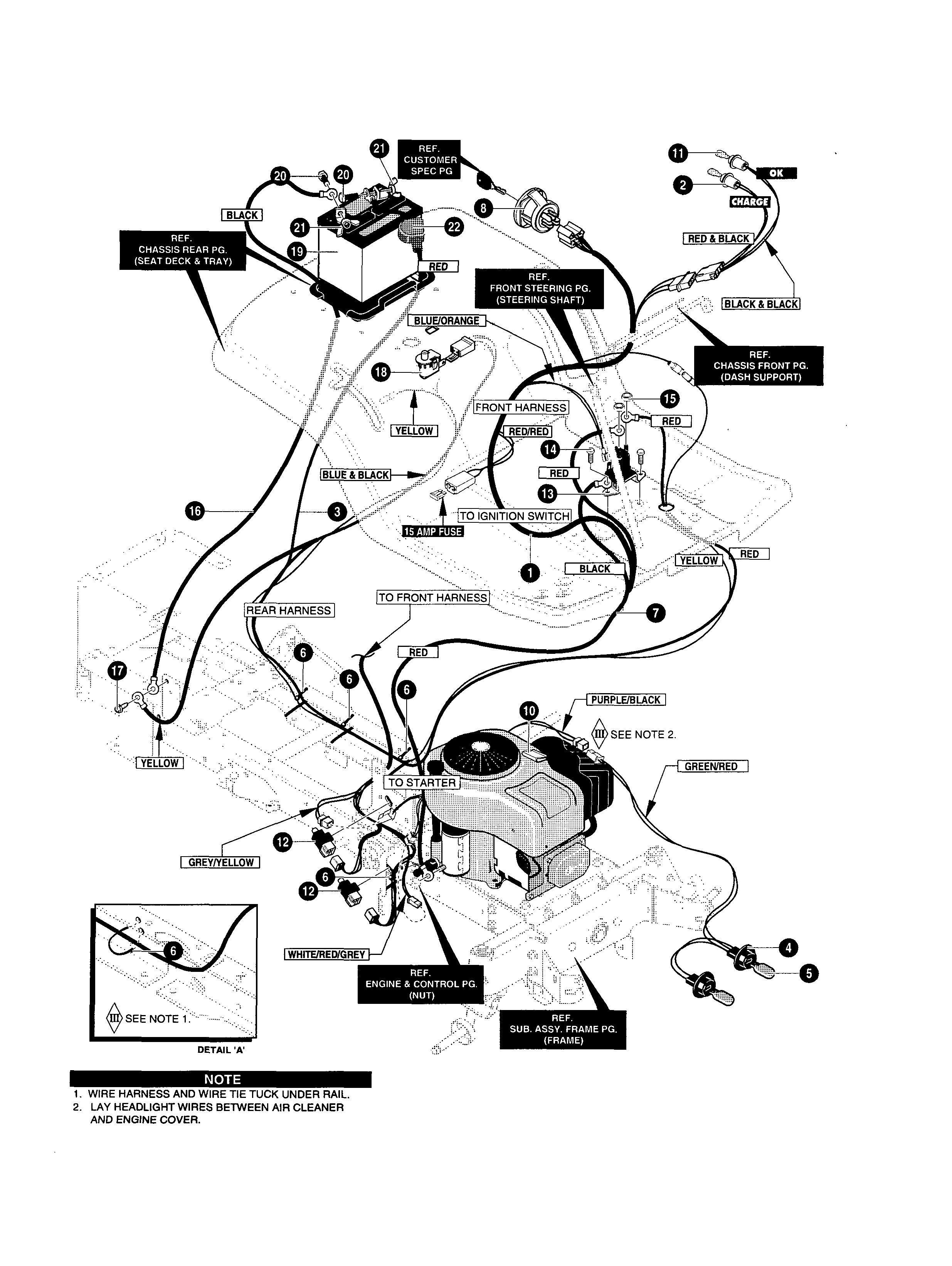

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T95374 | Cable | Disponible | Voir la pièce |
| 2 | T690054 | Indicateur batte | Disponible | Voir la pièce |
| 3 | T340530 | Cable | Disponible | Voir la pièce |
| 4 | T94103 | Cable | Disponible | Voir la pièce |
| 5 | T52572 | Ampoule | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 7 | T711579 | Cable | Disponible | Voir la pièce |
| 8 | T94762 | Interrupteur | Disponible | Voir la pièce |
| 10 | T55939 | Arrêt | Disponible | Voir la pièce |
| 11 | T57769 | Ampoule | Disponible | Voir la pièce |
| 12 | T94136 | Interrupteur | Disponible | Voir la pièce |
| 12 | T94136 | Interrupteur | Disponible | Voir la pièce |
| 13 | T424285 | Plot | Disponible | Voir la pièce |
| 14 | T711619 | Vis | Disponible | Voir la pièce |
| 15 | T711632 | Ecrou | Disponible | Voir la pièce |
| 16 | T710228 | Cable | Disponible | Voir la pièce |
| 17 | T711760 | Vis | Disponible | Voir la pièce |
| 18 | T94159 | Interrupteur | Disponible | Voir la pièce |
| 19 | C5032U30002R | Batterie | Non reliée | |
| 20 | T711680 | Vis | Disponible | Voir la pièce |
| 20 | T711680 | Vis | Disponible | Voir la pièce |
| 21 | T711636 | Ecrou | Disponible | Voir la pièce |
| 21 | T711636 | Ecrou | Disponible | Voir la pièce |
| 22 | T335417 | Protection | Disponible | Voir la pièce |

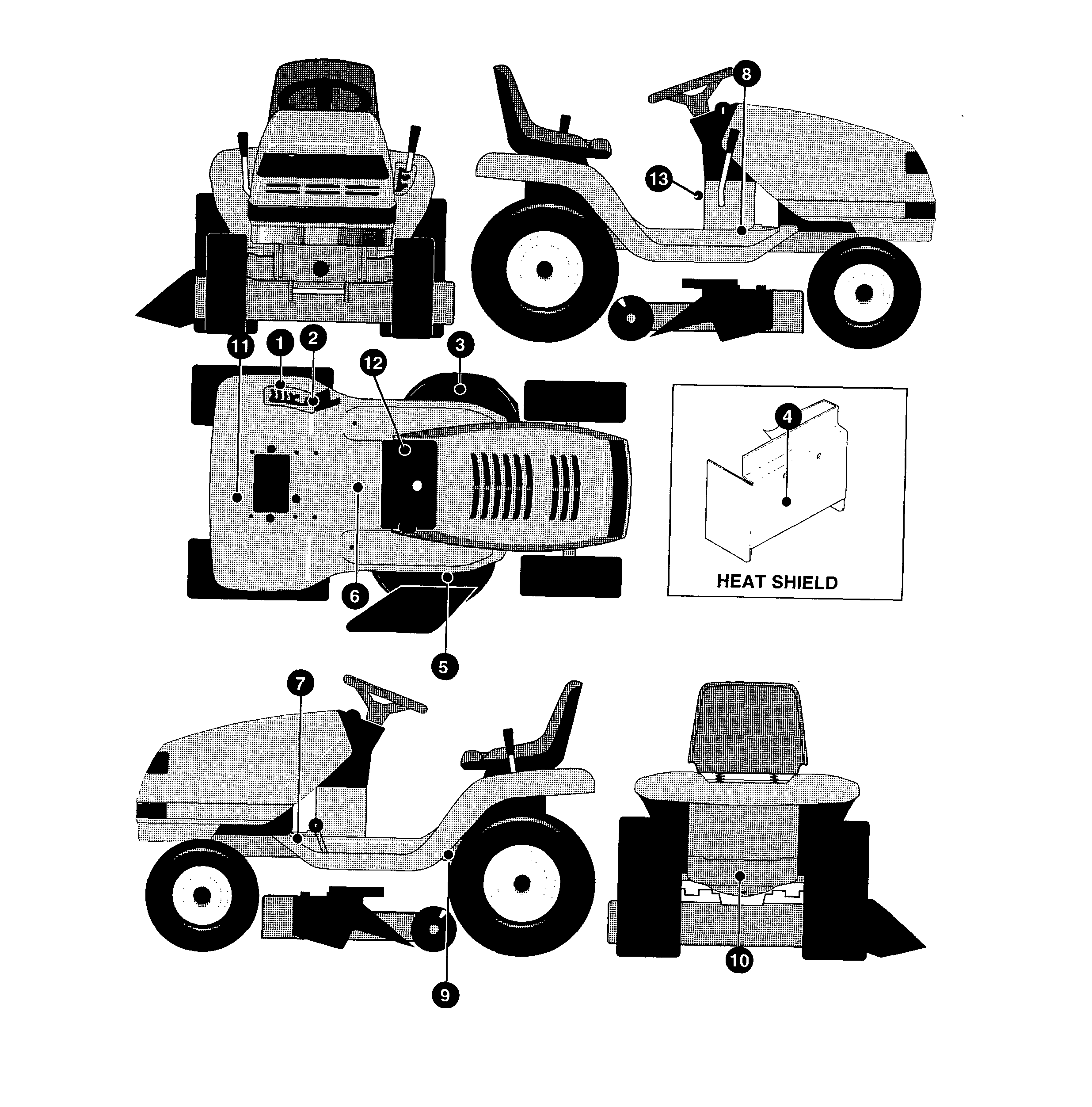

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T711274 | Etiquette | Disponible | Voir la pièce |
| 2 | T711850 | Etiquette | Non reliée | |
| 3 | T402700 | Etiquette | Disponible | Voir la pièce |
| 4 | T338543 | Etiquette | Disponible | Voir la pièce |
| 5 | T402701 | Etiquette | Disponible | Voir la pièce |
| 6 | T710534 | Etiquette | Disponible | Voir la pièce |
| 7 | T710678 | Etiquette | Disponible | Voir la pièce |
| 8 | T710720 | Etiquette | Disponible | Voir la pièce |
| 9 | T710523 | Etiquette | Disponible | Voir la pièce |
| 10 | T338542 | Etiquette | Disponible | Voir la pièce |
| 11 | T710767 | Etiquette | Disponible | Voir la pièce |
| 12 | T710615 | Etiquette | Disponible | Voir la pièce |
| 13 | T711799 | Etiquette | Disponible | Voir la pièce |

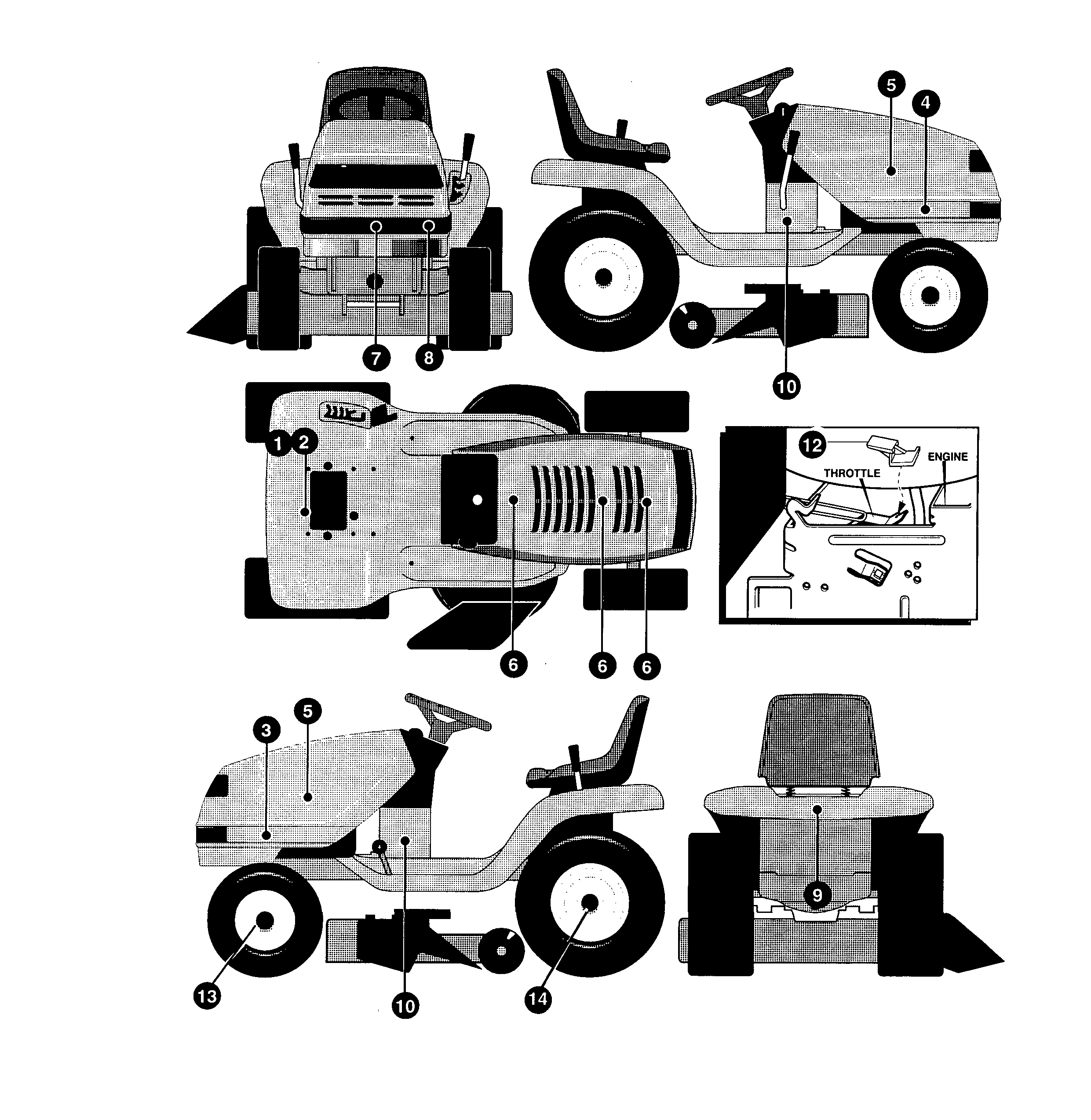

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | T671706 | Bride | Disponible | Voir la pièce |
| 3 | T711853 | Etiquette | Disponible | Voir la pièce |
| 4 | T711854 | Etiquette | Disponible | Voir la pièce |
| 5 | T712355 | Protection | Disponible | Voir la pièce |
| 5 | T712355 | Protection | Disponible | Voir la pièce |
| 6 | T712358 | N | Disponible | Voir la pièce |
| 6 | T712358 | N | Disponible | Voir la pièce |
| 6 | T712358 | N | Disponible | Voir la pièce |
| 7 | T319986 | Etiquette | Disponible | Voir la pièce |
| 8 | T710672 | Etiquette | Disponible | Voir la pièce |
| 9 | T710673 | Etiquette | Disponible | Voir la pièce |
| 10 | T711859 | Etiquette | Disponible | Voir la pièce |
| 10 | T711859 | Etiquette | Disponible | Voir la pièce |
| 12 | T94951 | Arrêt | Disponible | Voir la pièce |
| 13 | T94618 | Enjoliveur | Disponible | Voir la pièce |
| 14 | T94618 | Enjoliveur | Disponible | Voir la pièce |

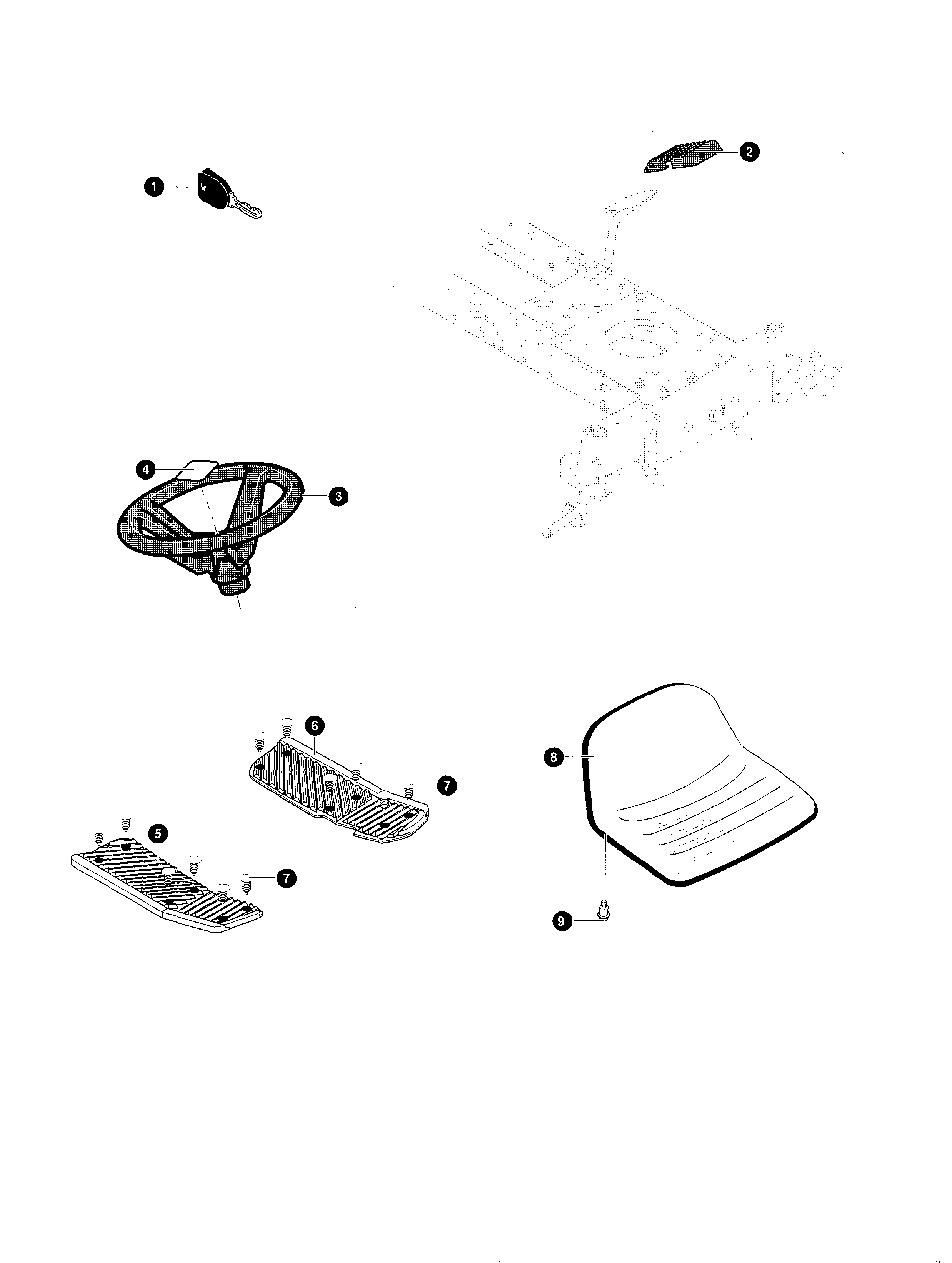

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T327350 | Clef a demarrage | Disponible | Voir la pièce |
| 2 | T94630 | Couvrecourroie | Disponible | Voir la pièce |
| 3 | T95184 | Volant | Disponible | Voir la pièce |
| 4 | T711325 | Insert | Disponible | Voir la pièce |
| 5 | T95438 | Estrade | Disponible | Voir la pièce |
| 6 | T95437 | Estrade | Disponible | Voir la pièce |
| 7 | T311087 | Vis | Disponible | Voir la pièce |
| 7 | T311087 | Vis | Disponible | Voir la pièce |
| 8 | T95236 | Siege | Disponible | Voir la pièce |
| 9 | T711740 | Vis | Disponible | Voir la pièce |
