Vue Éclatée PGE 48i S
Retrouvez les pièces détachées, références et repères disponibles pour PGE 48i S.

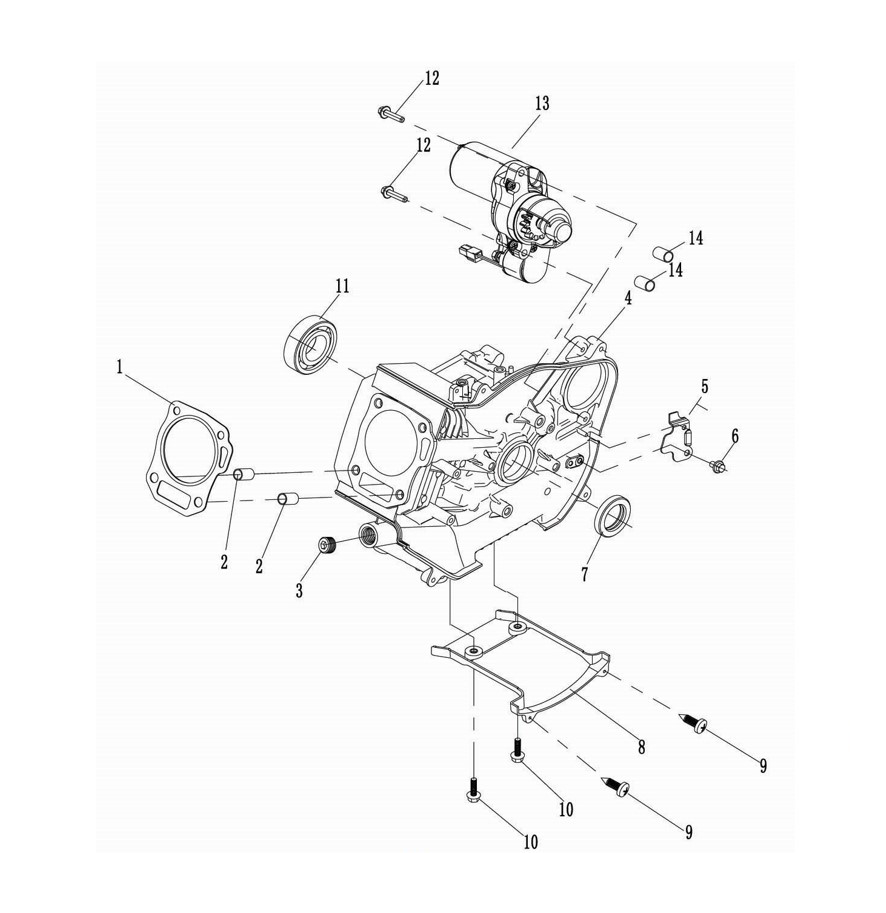

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152226 | Joint | Disponible | Voir la pièce |
| 2 | L66152083 | Pivot | Disponible | Voir la pièce |
| 2 | L66152083 | Pivot | Disponible | Voir la pièce |
| 3 | L66152614 | Rondelle | Disponible | Voir la pièce |
| 4 | L66152615 | Carter moteur | Disponible | Voir la pièce |
| 5 | L66152616 | Plaquette | Disponible | Voir la pièce |
| 6 | L66152097 | Vis | Disponible | Voir la pièce |
| 7 | L66152093 | Bague | Disponible | Voir la pièce |
| 8 | L66152617 | Convoyeur latéral | Disponible | Voir la pièce |
| 9 | L66152595 | Vis | Disponible | Voir la pièce |
| 9 | L66152595 | Vis | Disponible | Voir la pièce |
| 10 | L66152618 | Vis | Disponible | Voir la pièce |
| 10 | L66152618 | Vis | Disponible | Voir la pièce |
| 11 | L66152722 | Roulement | Disponible | Voir la pièce |
| 12 | L66152410 | Vis | Disponible | Voir la pièce |
| 12 | L66152410 | Vis | Disponible | Voir la pièce |
| 13 | L66152619 | Démarreur électrique | Disponible | Voir la pièce |
| 14 | L66152293 | Pivot | Disponible | Voir la pièce |
| 14 | L66152293 | Pivot | Disponible | Voir la pièce |

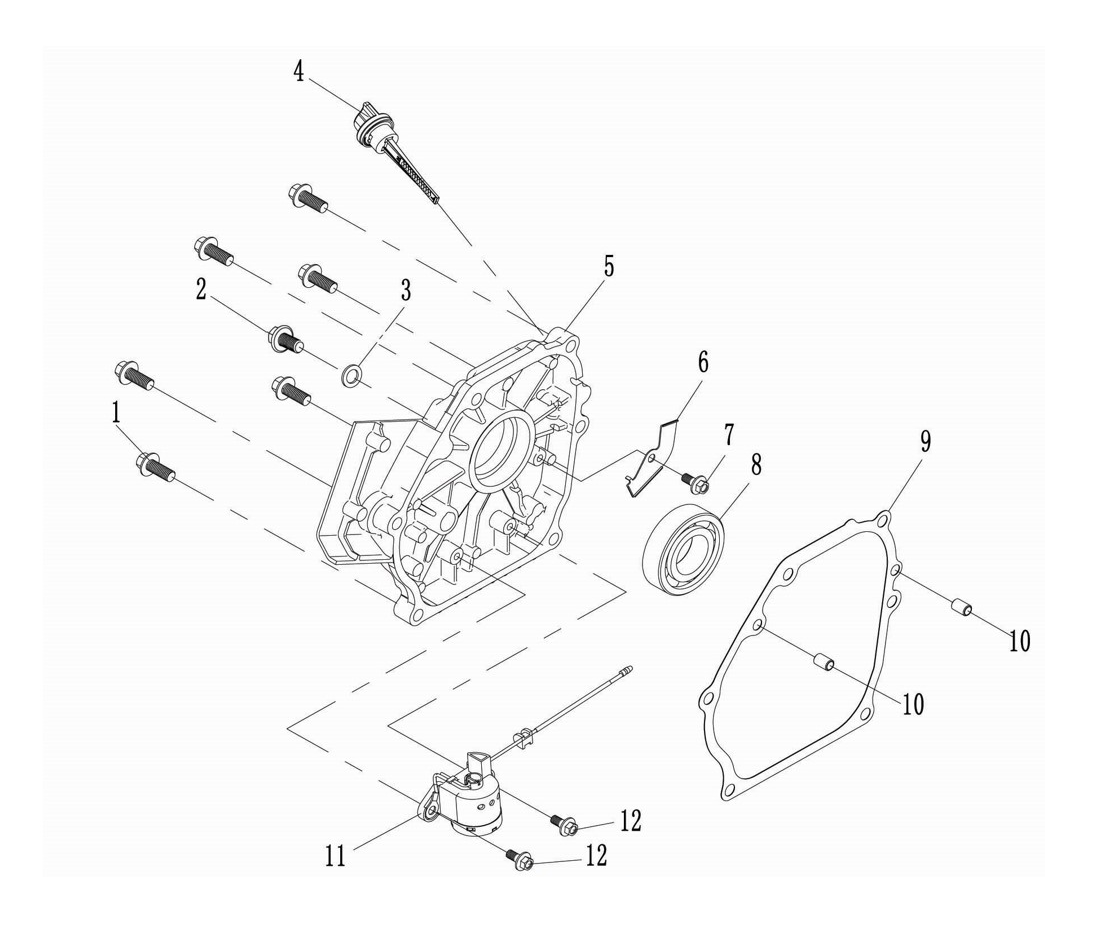

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152104 | Vis | Disponible | Voir la pièce |
| 2 | L66152095 | Vis | Disponible | Voir la pièce |
| 3 | L66152094 | Rondelle | Disponible | Voir la pièce |
| 4 | L66152620 | Bouchon huile | Disponible | Voir la pièce |
| 5 | L66152621 | Couvercle subassment | Disponible | Voir la pièce |
| 6 | L66152622 | Plaquette | Disponible | Voir la pièce |
| 7 | L66152097 | Vis | Disponible | Voir la pièce |
| 8 | L66152722 | Roulement | Disponible | Voir la pièce |
| 9 | L66152623 | Joint | Disponible | Voir la pièce |
| 10 | L66152107 | Pivot | Disponible | Voir la pièce |
| 10 | L66152107 | Pivot | Disponible | Voir la pièce |
| 11 | L66152624 | Capteur d | Disponible | Voir la pièce |
| 12 | L66152247 | Vis | Disponible | Voir la pièce |
| 12 | L66152247 | Vis | Disponible | Voir la pièce |

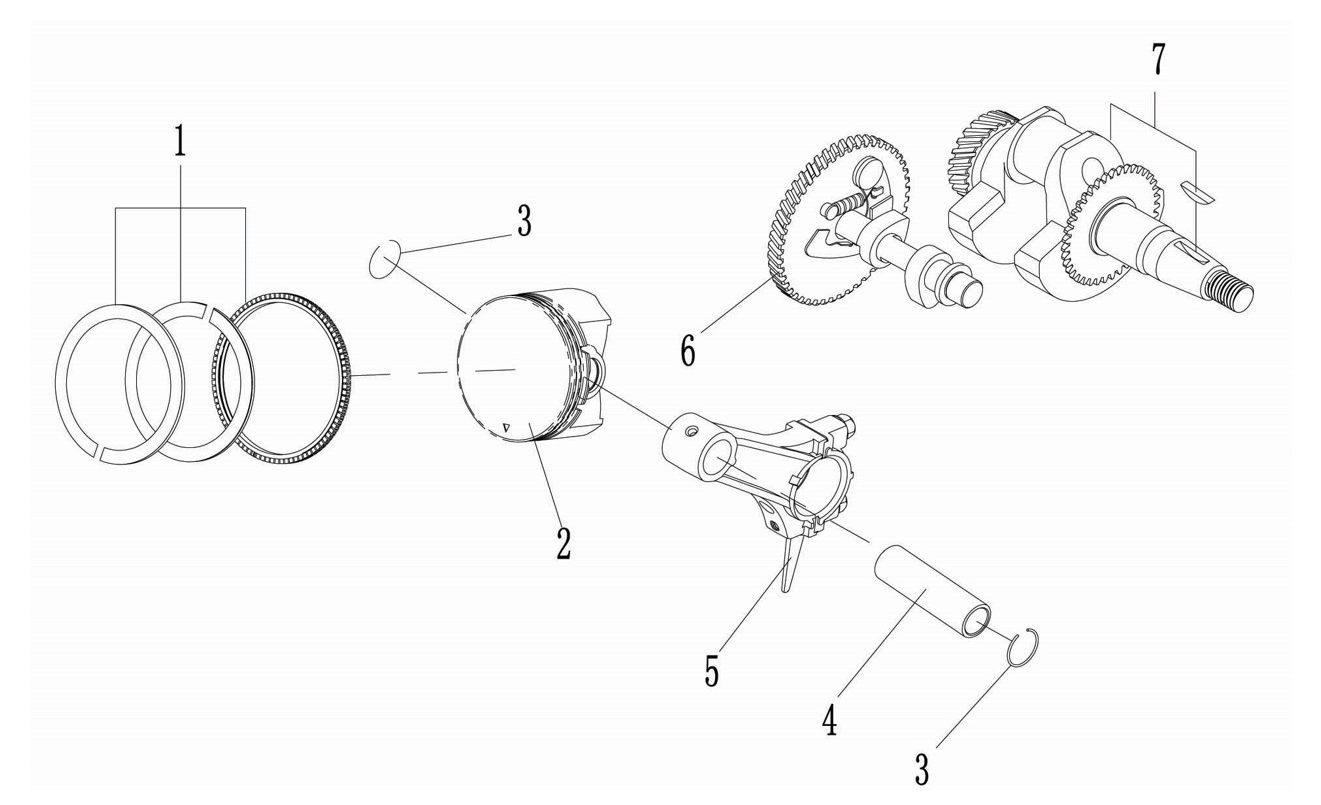

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152625 | Kit segments | Disponible | Voir la pièce |
| 2 | L66152626 | Piston | Disponible | Voir la pièce |
| 3 | L66152627 | Bague | Disponible | Voir la pièce |
| 3 | L66152627 | Bague | Disponible | Voir la pièce |
| 4 | L66152628 | Axe piston | Disponible | Voir la pièce |
| 5 | L66152629 | Bielle complète | Disponible | Voir la pièce |
| 6 | L66152630 | Arbre à cames | Disponible | Voir la pièce |
| 7 | L66152631 | Vilebrequin | Disponible | Voir la pièce |

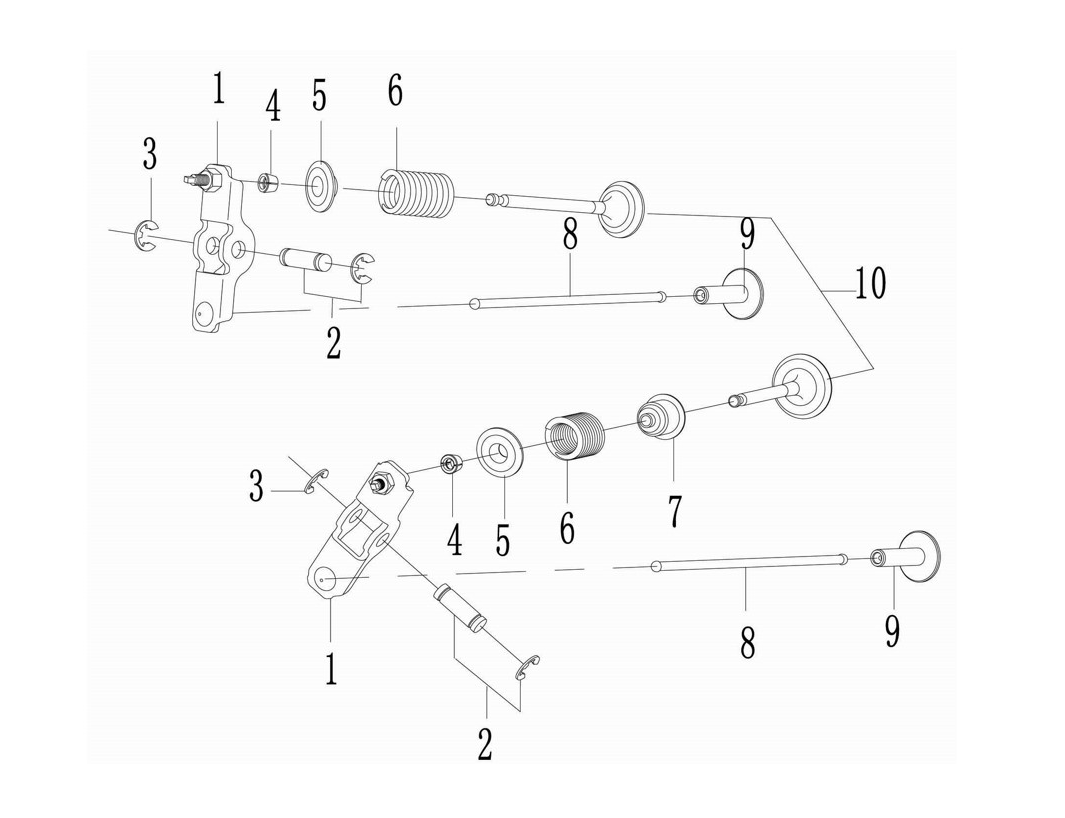

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152239 | Balancier | Disponible | Voir la pièce |
| 1 | L66152239 | Balancier | Disponible | Voir la pièce |
| 2 | L66152240 | Pivot | Disponible | Voir la pièce |
| 2 | L66152240 | Pivot | Disponible | Voir la pièce |
| 3 | L66152241 | Bague | Disponible | Voir la pièce |
| 3 | L66152241 | Bague | Disponible | Voir la pièce |
| 4 | L66152632 | Arrêt | Disponible | Voir la pièce |
| 4 | L66152632 | Arrêt | Disponible | Voir la pièce |
| 5 | L66152633 | Guide ressort | Disponible | Voir la pièce |
| 5 | L66152633 | Guide ressort | Disponible | Voir la pièce |
| 6 | L66152634 | Ressort soupape | Disponible | Voir la pièce |
| 6 | L66152634 | Ressort soupape | Disponible | Voir la pièce |
| 7 | L66152131 | Bague | Disponible | Voir la pièce |
| 8 | L66152635 | Tige balancier | Disponible | Voir la pièce |
| 8 | L66152635 | Tige balancier | Disponible | Voir la pièce |
| 9 | L66152127 | Guide | Disponible | Voir la pièce |
| 9 | L66152127 | Guide | Disponible | Voir la pièce |
| 10 | L66152636 | Kits de valves | Disponible | Voir la pièce |

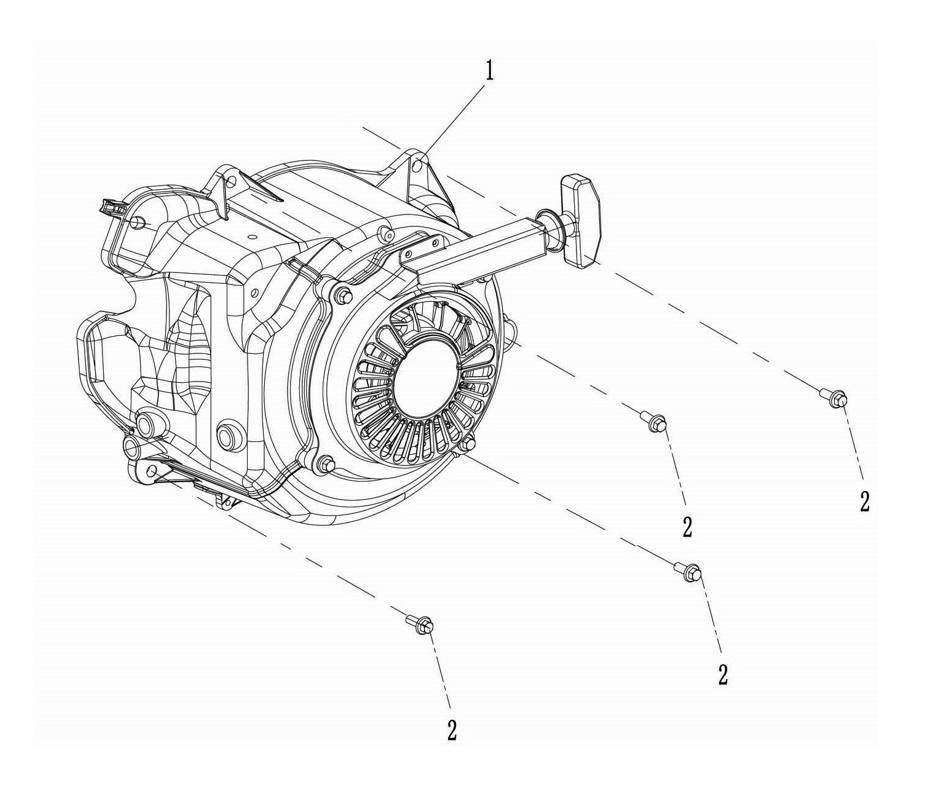

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152637 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66152532 | Vis | Disponible | Voir la pièce |
| 2 | L66152532 | Vis | Disponible | Voir la pièce |
| 2 | L66152532 | Vis | Disponible | Voir la pièce |
| 2 | L66152532 | Vis | Disponible | Voir la pièce |

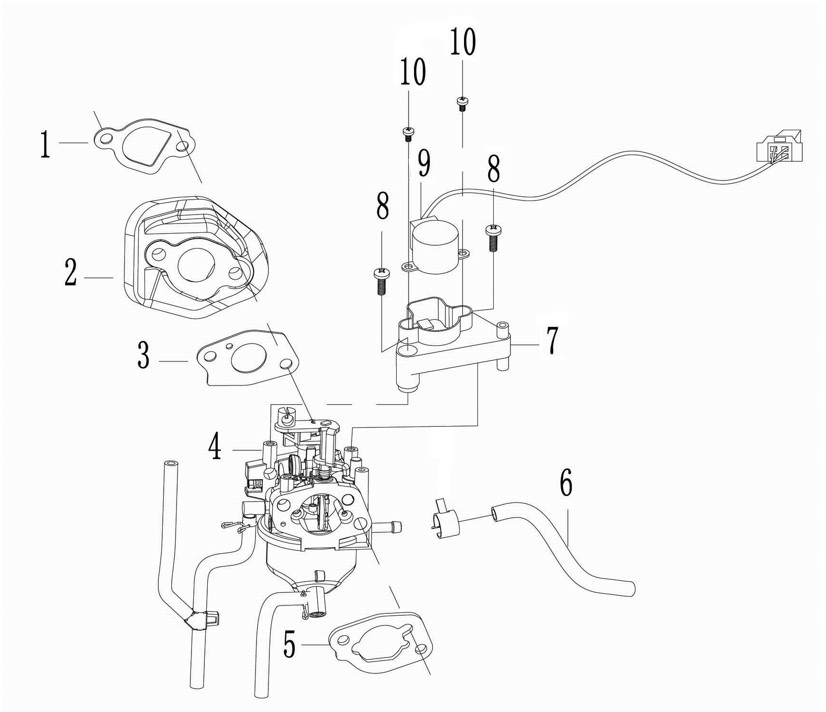

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152144 | Joint | Disponible | Voir la pièce |
| 2 | L66152638 | Bride termique | Disponible | Voir la pièce |
| 3 | L66152142 | Joint | Disponible | Voir la pièce |
| 4 | L66152639 | Carburateur | Disponible | Voir la pièce |
| 5 | L66152640 | Joint | Disponible | Voir la pièce |
| 6 | L66152641 | Tuyau d | Disponible | Voir la pièce |
| 7 | L66152642 | Support | Disponible | Voir la pièce |
| 8 | L66152643 | Vis | Disponible | Voir la pièce |
| 8 | L66152643 | Vis | Disponible | Voir la pièce |
| 9 | L66152644 | Regulateur | Disponible | Voir la pièce |
| 10 | L66152645 | Vis | Disponible | Voir la pièce |
| 10 | L66152645 | Vis | Disponible | Voir la pièce |

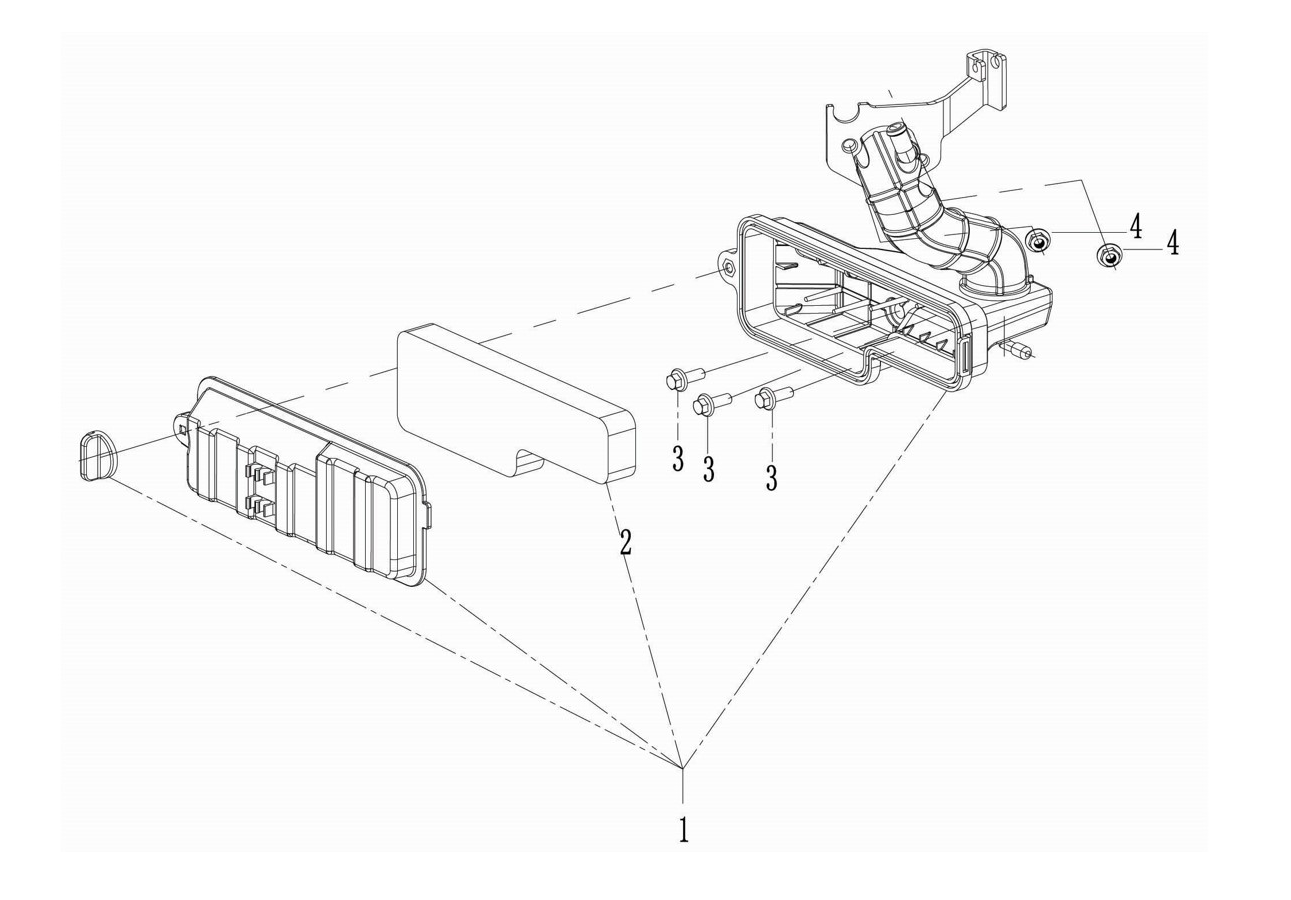

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152646 | Filtre à air complet | Disponible | Voir la pièce |
| 2 | L66152647 | Filtre aire | Disponible | Voir la pièce |
| 3 | L66152532 | Vis | Disponible | Voir la pièce |
| 3 | L66152532 | Vis | Disponible | Voir la pièce |
| 3 | L66152532 | Vis | Disponible | Voir la pièce |
| 4 | L66152648 | Boulon | Disponible | Voir la pièce |
| 4 | L66152648 | Boulon | Disponible | Voir la pièce |

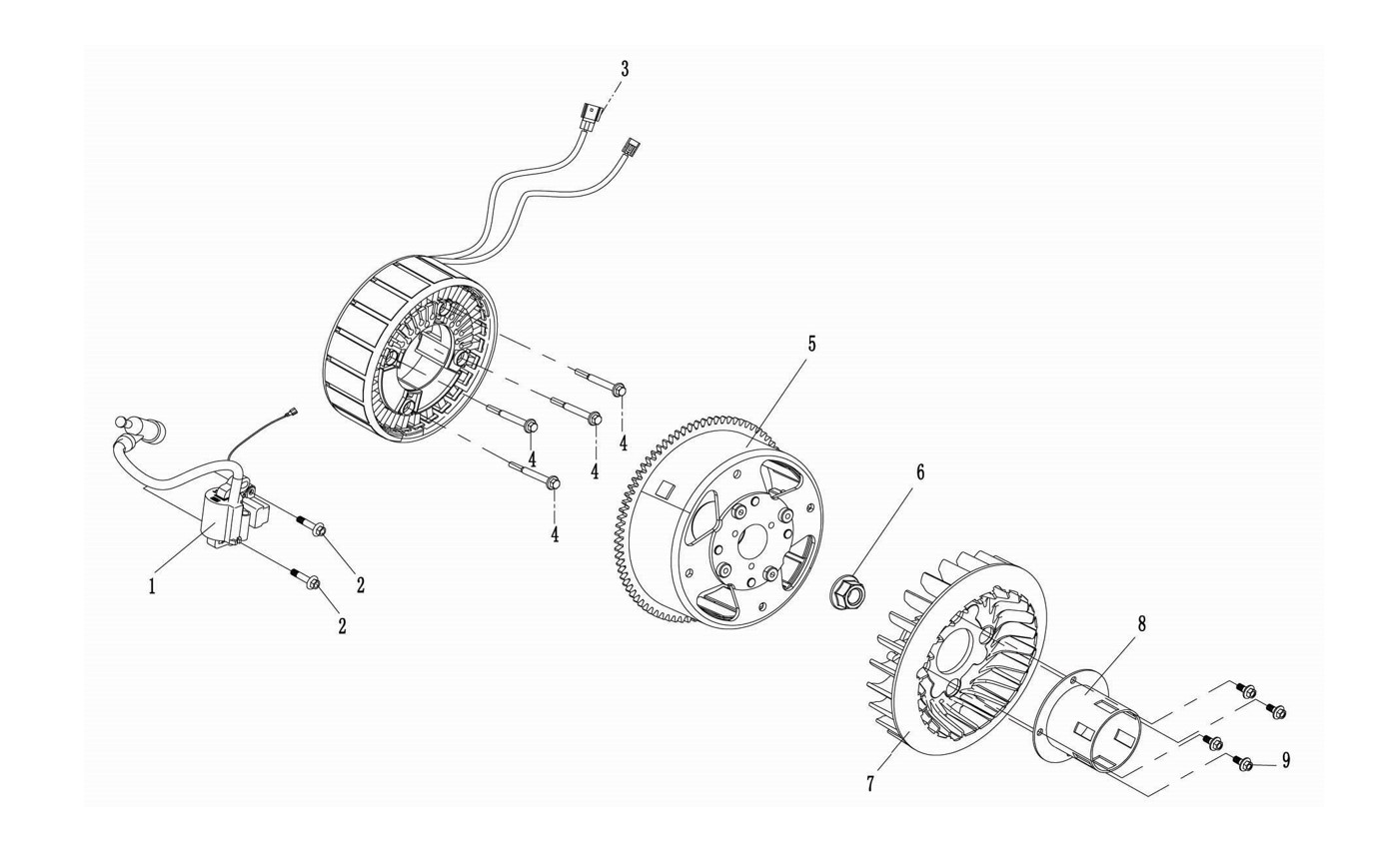

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152649 | Bobine | Disponible | Voir la pièce |
| 2 | L66152147 | Vis | Disponible | Voir la pièce |
| 2 | L66152147 | Vis | Disponible | Voir la pièce |
| 3 | L66152650 | Stateur | Disponible | Voir la pièce |
| 4 | L66152723 | Boulon | Disponible | Voir la pièce |
| 4 | L66152723 | Boulon | Disponible | Voir la pièce |
| 4 | L66152723 | Boulon | Disponible | Voir la pièce |
| 4 | L66152723 | Boulon | Disponible | Voir la pièce |
| 5 | L66152651 | Rotor | Disponible | Voir la pièce |
| 6 | L66152334 | Ecrou | Disponible | Voir la pièce |
| 7 | L66152652 | Ventilateur | Disponible | Voir la pièce |
| 8 | L66152653 | Poulie | Disponible | Voir la pièce |
| 9 | L66152532 | Vis | Disponible | Voir la pièce |

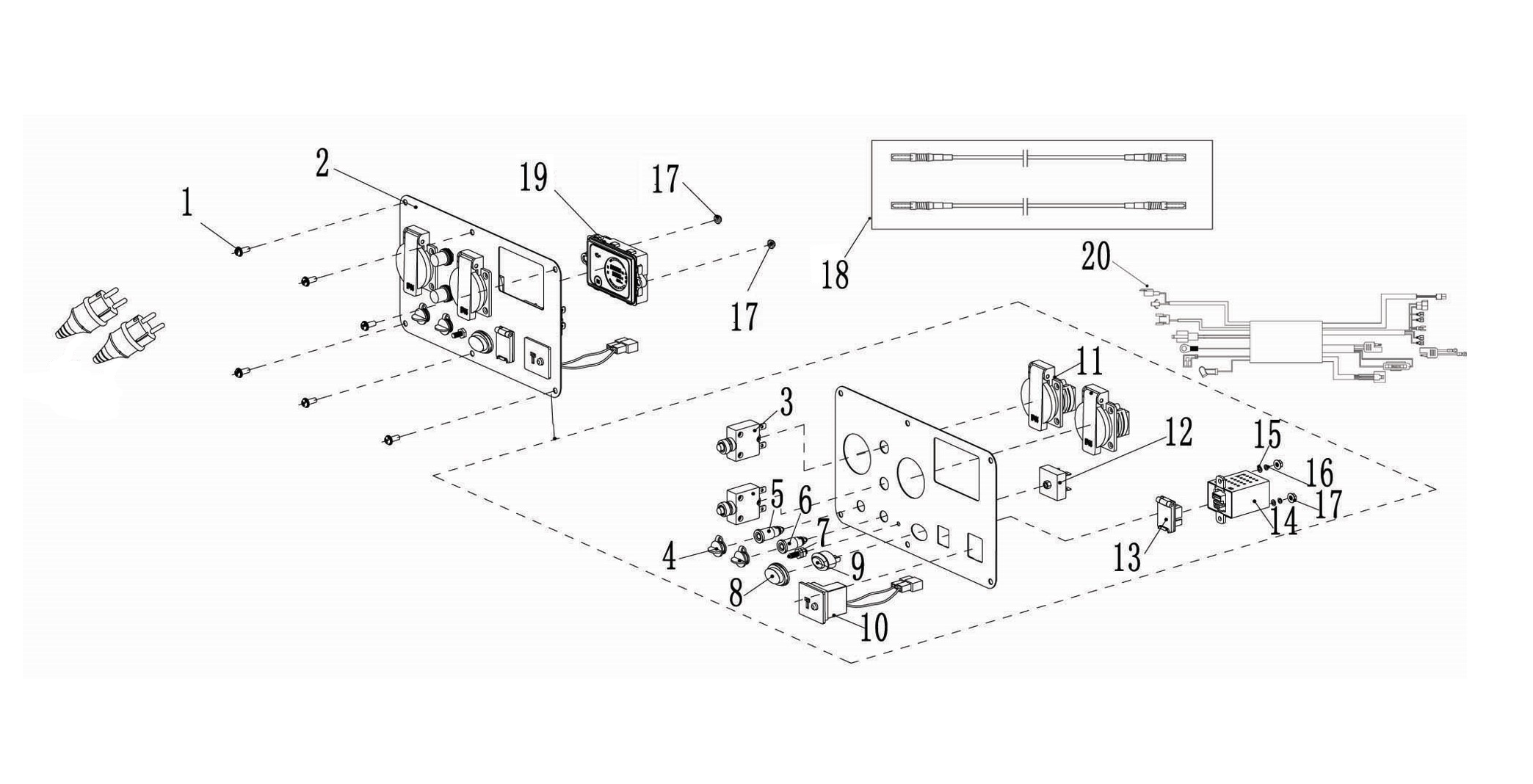

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152724 | Vis | Disponible | Voir la pièce |
| 2 | L66152654 | Panneau de contrôle | Disponible | Voir la pièce |
| 3 | L66152655 | Protection électrique | Disponible | Voir la pièce |
| 4 | L66152572 | Bouchon | Disponible | Voir la pièce |
| 5 | L66152656 | Prise | Disponible | Voir la pièce |
| 6 | L66152657 | Prise | Disponible | Voir la pièce |
| 7 | L66152566 | Borne de mise à la terre | Disponible | Voir la pièce |
| 8 | L66152570 | Protection en caoutchouc | Disponible | Voir la pièce |
| 9 | L66152571 | Interrupteur | Disponible | Voir la pièce |
| 10 | L66152658 | Prise | Disponible | Voir la pièce |
| 11 | L66152388 | Prise de courant | Disponible | Voir la pièce |
| 12 | L66152196 | Redresseur | Disponible | Voir la pièce |
| 13 | L66152659 | Bouchon | Disponible | Voir la pièce |
| 14 | L66152660 | USB/AUX | Disponible | Voir la pièce |
| 15 | L66152661 | Rondelle | Disponible | Voir la pièce |
| 16 | L66152662 | Rondelle | Disponible | Voir la pièce |
| 17 | L66152199 | Ecrou | Disponible | Voir la pièce |
| 17 | L66152199 | Ecrou | Disponible | Voir la pièce |
| 17 | L66152199 | Ecrou | Disponible | Voir la pièce |
| 18 | L66152663 | Câble réseau | Disponible | Voir la pièce |
| 19 | L66152664 | Indicateur | Disponible | Voir la pièce |
| 20 | L66152665 | Cablage | Disponible | Voir la pièce |

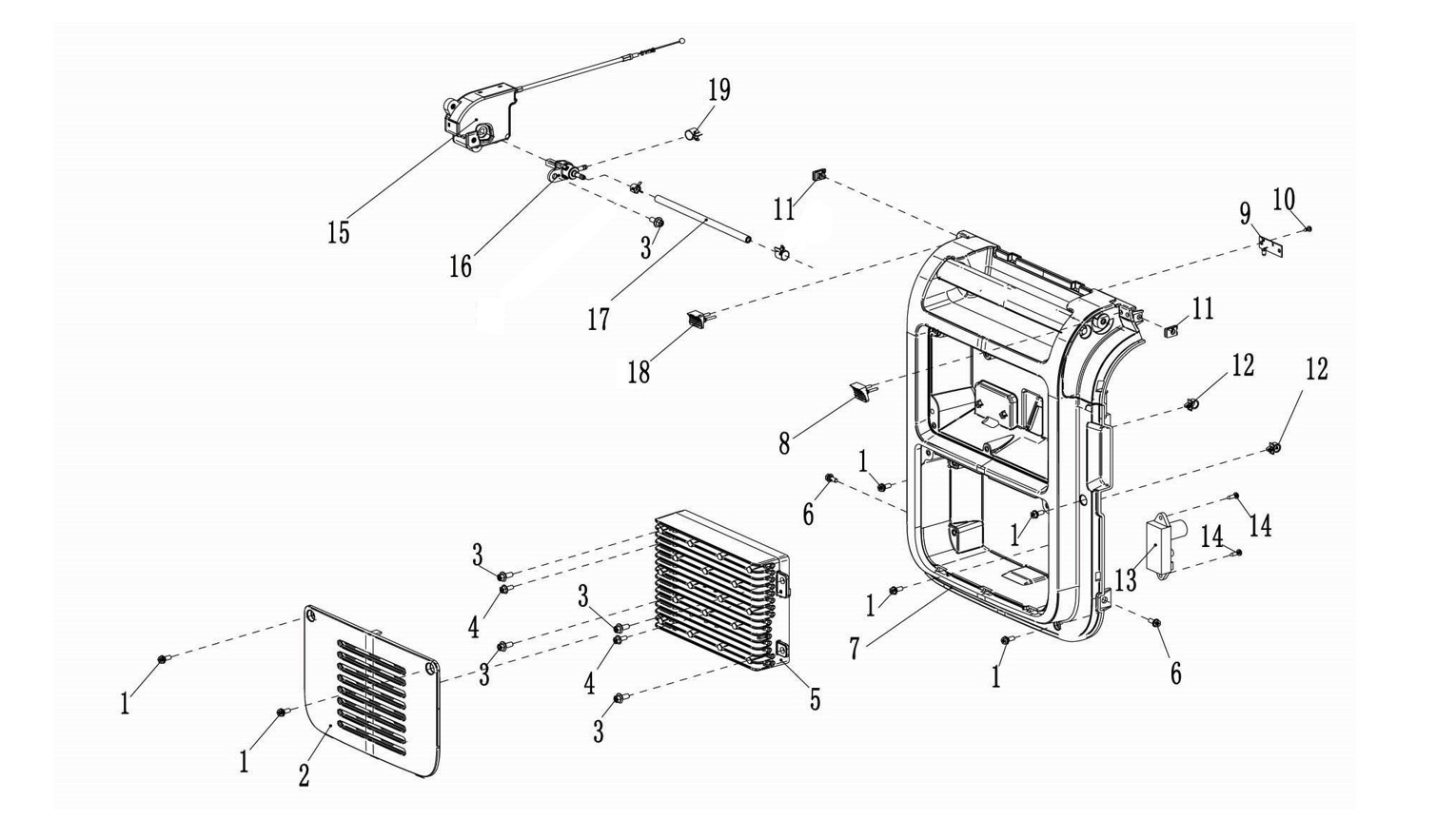

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152597 | Vis | Disponible | Voir la pièce |
| 1 | L66152597 | Vis | Disponible | Voir la pièce |
| 1 | L66152597 | Vis | Disponible | Voir la pièce |
| 1 | L66152597 | Vis | Disponible | Voir la pièce |
| 1 | L66152597 | Vis | Disponible | Voir la pièce |
| 1 | L66152597 | Vis | Disponible | Voir la pièce |
| 2 | L66152666 | Plaquette | Disponible | Voir la pièce |
| 3 | L66152090 | Vis | Disponible | Voir la pièce |
| 3 | L66152090 | Vis | Disponible | Voir la pièce |
| 3 | L66152090 | Vis | Disponible | Voir la pièce |
| 3 | L66152090 | Vis | Disponible | Voir la pièce |
| 3 | L66152090 | Vis | Disponible | Voir la pièce |
| 4 | L66152725 | Boulon | Disponible | Voir la pièce |
| 4 | L66152725 | Boulon | Disponible | Voir la pièce |
| 5 | L66152667 | Convertisseur | Disponible | Voir la pièce |
| 6 | L66152726 | Boulon | Disponible | Voir la pièce |
| 6 | L66152726 | Boulon | Disponible | Voir la pièce |
| 7 | L66152668 | Supporte panneau | Disponible | Voir la pièce |
| 8 | L66152669 | Anneau ressort | Disponible | Voir la pièce |
| 9 | L66152670 | Indicateur | Disponible | Voir la pièce |
| 10 | L66152671 | Vis | Disponible | Voir la pièce |
| 11 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 11 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 12 | L66152672 | Fixation cable | Disponible | Voir la pièce |
| 12 | L66152672 | Fixation cable | Disponible | Voir la pièce |
| 13 | L66152673 | Bobine | Disponible | Voir la pièce |
| 14 | L66152595 | Vis | Disponible | Voir la pièce |
| 14 | L66152595 | Vis | Disponible | Voir la pièce |
| 15 | L66152674 | Commutateur | Disponible | Voir la pièce |
| 16 | L66152675 | Robinet | Disponible | Voir la pièce |
| 17 | L66152552 | Tuyau | Disponible | Voir la pièce |
| 18 | L66152676 | Anneau ressort | Disponible | Voir la pièce |
| 19 | L66152551 | Fixation cable | Disponible | Voir la pièce |

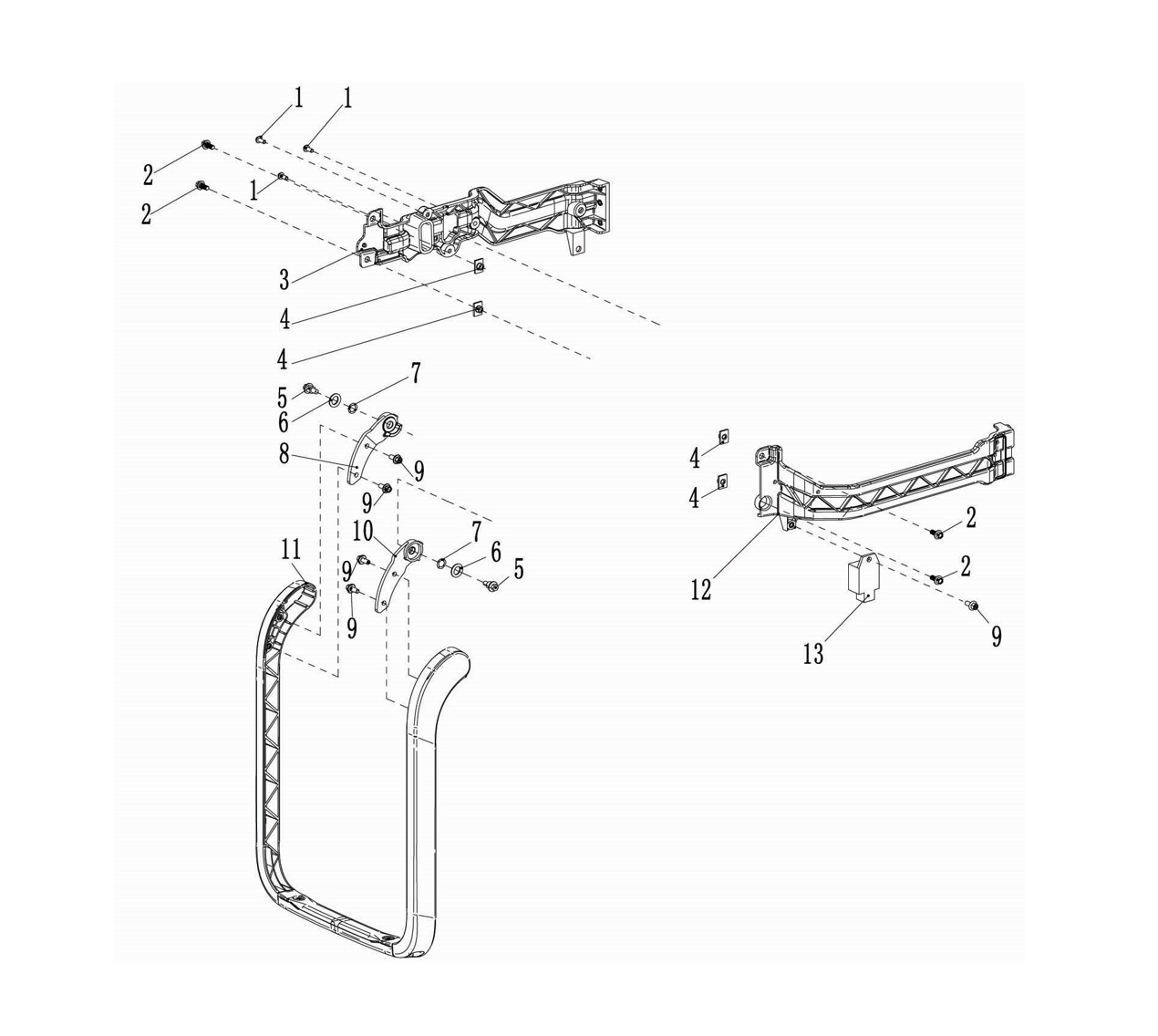

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152724 | Vis | Disponible | Voir la pièce |
| 1 | L66152724 | Vis | Disponible | Voir la pièce |
| 1 | L66152724 | Vis | Disponible | Voir la pièce |
| 2 | L66152726 | Boulon | Disponible | Voir la pièce |
| 2 | L66152726 | Boulon | Disponible | Voir la pièce |
| 2 | L66152726 | Boulon | Disponible | Voir la pièce |
| 2 | L66152726 | Boulon | Disponible | Voir la pièce |
| 3 | L66152677 | Châssis | Disponible | Voir la pièce |
| 4 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 4 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 4 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 4 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 5 | L66152584 | Vis | Disponible | Voir la pièce |
| 5 | L66152584 | Vis | Disponible | Voir la pièce |
| 6 | L66152678 | Rondelle | Disponible | Voir la pièce |
| 6 | L66152678 | Rondelle | Disponible | Voir la pièce |
| 7 | L66152679 | Rondelle | Disponible | Voir la pièce |
| 7 | L66152679 | Rondelle | Disponible | Voir la pièce |
| 8 | L66152680 | Support levier | Disponible | Voir la pièce |
| 9 | L66152090 | Vis | Disponible | Voir la pièce |
| 9 | L66152090 | Vis | Disponible | Voir la pièce |
| 9 | L66152090 | Vis | Disponible | Voir la pièce |
| 9 | L66152090 | Vis | Disponible | Voir la pièce |
| 9 | L66152090 | Vis | Disponible | Voir la pièce |
| 10 | L66152681 | Support levier | Disponible | Voir la pièce |
| 11 | L66152699 | Poignee | Disponible | Voir la pièce |
| 12 | L66152683 | Châssis | Disponible | Voir la pièce |
| 13 | L66152684 | Chargeur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

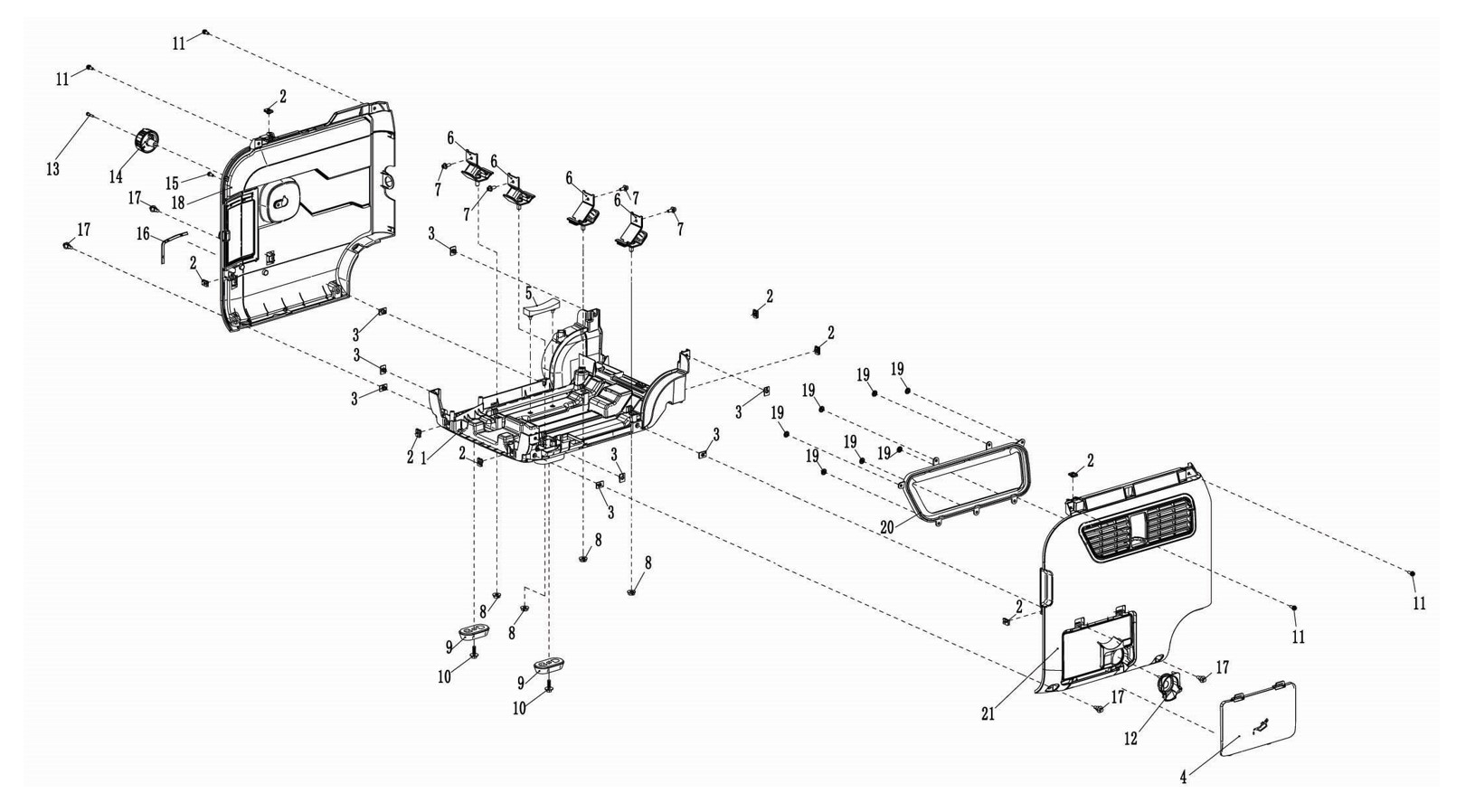

| 1 | L66152685 | Châssis inferieur | Disponible | Voir la pièce |
| 2 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 2 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 2 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 2 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 2 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 2 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 2 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 2 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 4 | L66152728 | Fenêtre d | Disponible | Voir la pièce |
| 5 | L66152727 | Amortisseur | Disponible | Voir la pièce |
| 6 | L66152687 | Support anti-vibration | Disponible | Voir la pièce |
| 6 | L66152687 | Support anti-vibration | Disponible | Voir la pièce |
| 6 | L66152687 | Support anti-vibration | Disponible | Voir la pièce |
| 6 | L66152687 | Support anti-vibration | Disponible | Voir la pièce |
| 7 | L66152090 | Vis | Disponible | Voir la pièce |
| 7 | L66152090 | Vis | Disponible | Voir la pièce |
| 7 | L66152090 | Vis | Disponible | Voir la pièce |
| 7 | L66152090 | Vis | Disponible | Voir la pièce |
| 8 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 8 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 8 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 8 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 9 | L66152688 | Amortisseur | Disponible | Voir la pièce |
| 9 | L66152688 | Amortisseur | Disponible | Voir la pièce |
| 10 | L66152558 | Vis | Disponible | Voir la pièce |
| 10 | L66152558 | Vis | Disponible | Voir la pièce |
| 11 | L66152597 | Vis | Disponible | Voir la pièce |
| 11 | L66152597 | Vis | Disponible | Voir la pièce |
| 11 | L66152597 | Vis | Disponible | Voir la pièce |
| 11 | L66152597 | Vis | Disponible | Voir la pièce |
| 12 | L66152689 | Joint de vidange d | Disponible | Voir la pièce |
| 13 | L66152690 | Vis | Disponible | Voir la pièce |
| 14 | L66152691 | Sélecteur d | Disponible | Voir la pièce |
| 15 | L66152724 | Vis | Disponible | Voir la pièce |
| 16 | L66152692 | Joint | Disponible | Voir la pièce |
| 17 | L66152584 | Vis | Disponible | Voir la pièce |
| 17 | L66152584 | Vis | Disponible | Voir la pièce |
| 17 | L66152584 | Vis | Disponible | Voir la pièce |
| 17 | L66152584 | Vis | Disponible | Voir la pièce |
| 18 | L66152729 | Cover (gauche) | Disponible | Voir la pièce |
| 19 | L66152562 | Rondelle | Disponible | Voir la pièce |
| 19 | L66152562 | Rondelle | Disponible | Voir la pièce |
| 19 | L66152562 | Rondelle | Disponible | Voir la pièce |
| 19 | L66152562 | Rondelle | Disponible | Voir la pièce |
| 19 | L66152562 | Rondelle | Disponible | Voir la pièce |
| 19 | L66152562 | Rondelle | Disponible | Voir la pièce |
| 19 | L66152562 | Rondelle | Disponible | Voir la pièce |
| 20 | L66152694 | Joint | Disponible | Voir la pièce |
| 21 | L66152730 | Cover (droite) | Disponible | Voir la pièce |

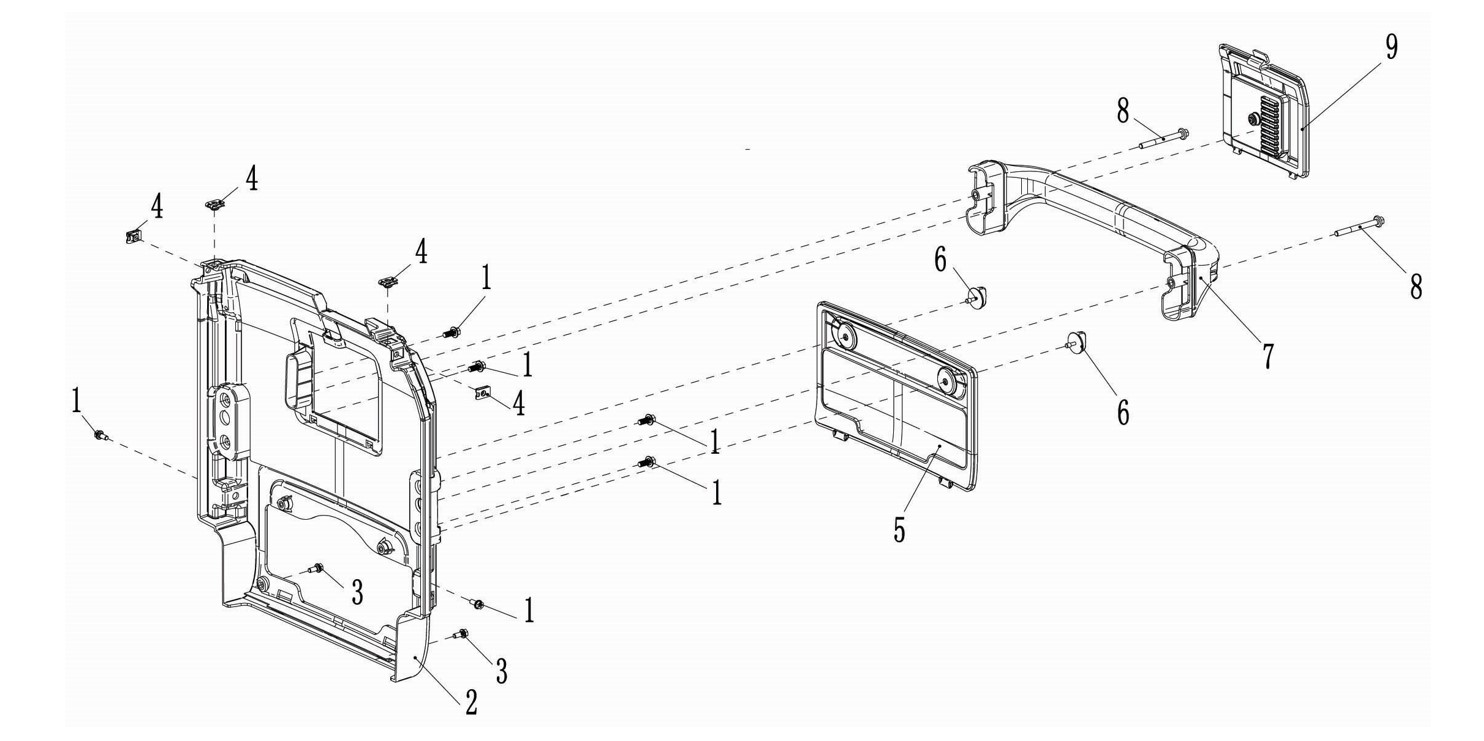

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152726 | Boulon | Disponible | Voir la pièce |
| 1 | L66152726 | Boulon | Disponible | Voir la pièce |
| 1 | L66152726 | Boulon | Disponible | Voir la pièce |
| 1 | L66152726 | Boulon | Disponible | Voir la pièce |
| 1 | L66152726 | Boulon | Disponible | Voir la pièce |
| 1 | L66152726 | Boulon | Disponible | Voir la pièce |
| 2 | L66152731 | Écran de protection | Disponible | Voir la pièce |
| 3 | L66152597 | Vis | Disponible | Voir la pièce |
| 3 | L66152597 | Vis | Disponible | Voir la pièce |
| 4 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 4 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 4 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 4 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 5 | L66152732 | Cover | Disponible | Voir la pièce |
| 6 | L66152698 | Boulon | Disponible | Voir la pièce |
| 6 | L66152698 | Boulon | Disponible | Voir la pièce |
| 7 | L66152682 | Poignee | Disponible | Voir la pièce |
| 8 | L66152723 | Boulon | Disponible | Voir la pièce |
| 8 | L66152723 | Boulon | Disponible | Voir la pièce |
| 9 | L66152733 | Cover | Disponible | Voir la pièce |

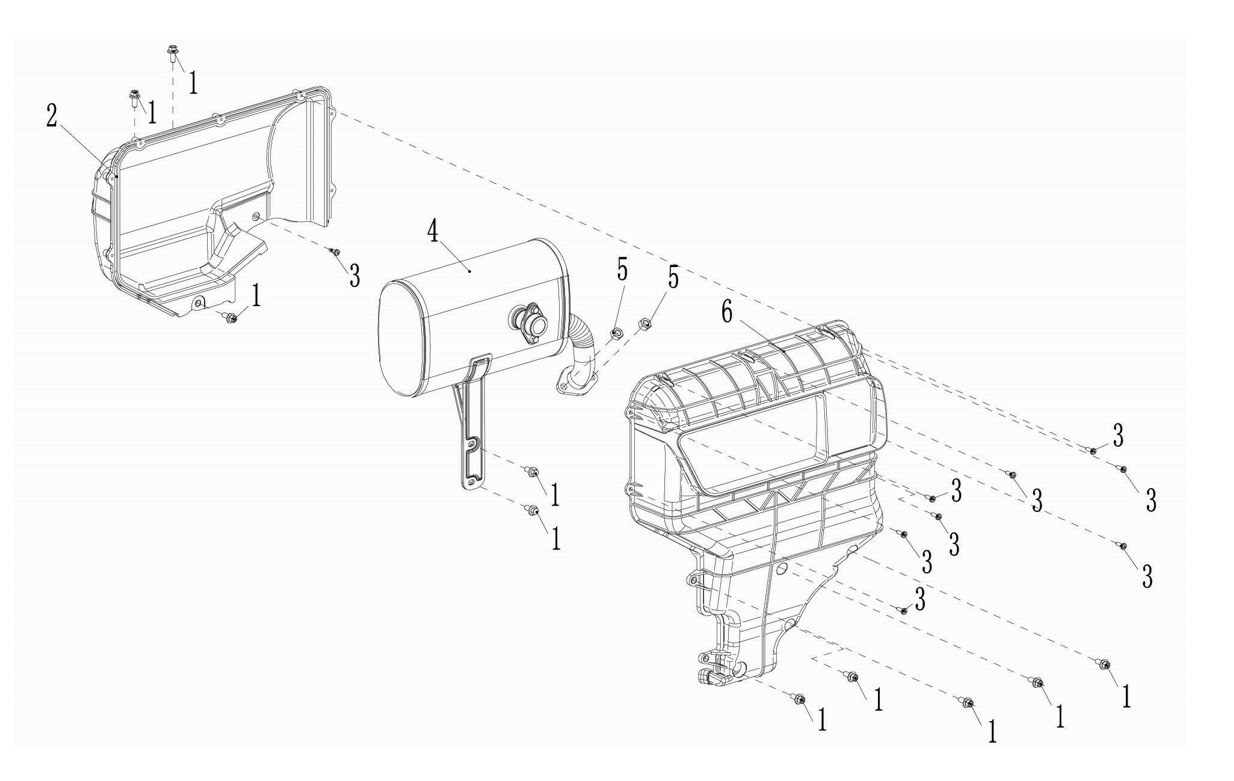

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 2 | L66152701 | Protection | Disponible | Voir la pièce |
| 3 | L66152595 | Vis | Disponible | Voir la pièce |
| 3 | L66152595 | Vis | Disponible | Voir la pièce |
| 3 | L66152595 | Vis | Disponible | Voir la pièce |
| 3 | L66152595 | Vis | Disponible | Voir la pièce |
| 3 | L66152595 | Vis | Disponible | Voir la pièce |
| 3 | L66152595 | Vis | Disponible | Voir la pièce |
| 3 | L66152595 | Vis | Disponible | Voir la pièce |
| 3 | L66152595 | Vis | Disponible | Voir la pièce |
| 3 | L66152595 | Vis | Disponible | Voir la pièce |
| 4 | L66152702 | Pot | Disponible | Voir la pièce |
| 5 | L66152169 | Ecrou | Disponible | Voir la pièce |
| 5 | L66152169 | Ecrou | Disponible | Voir la pièce |
| 6 | L66152703 | Protection | Disponible | Voir la pièce |

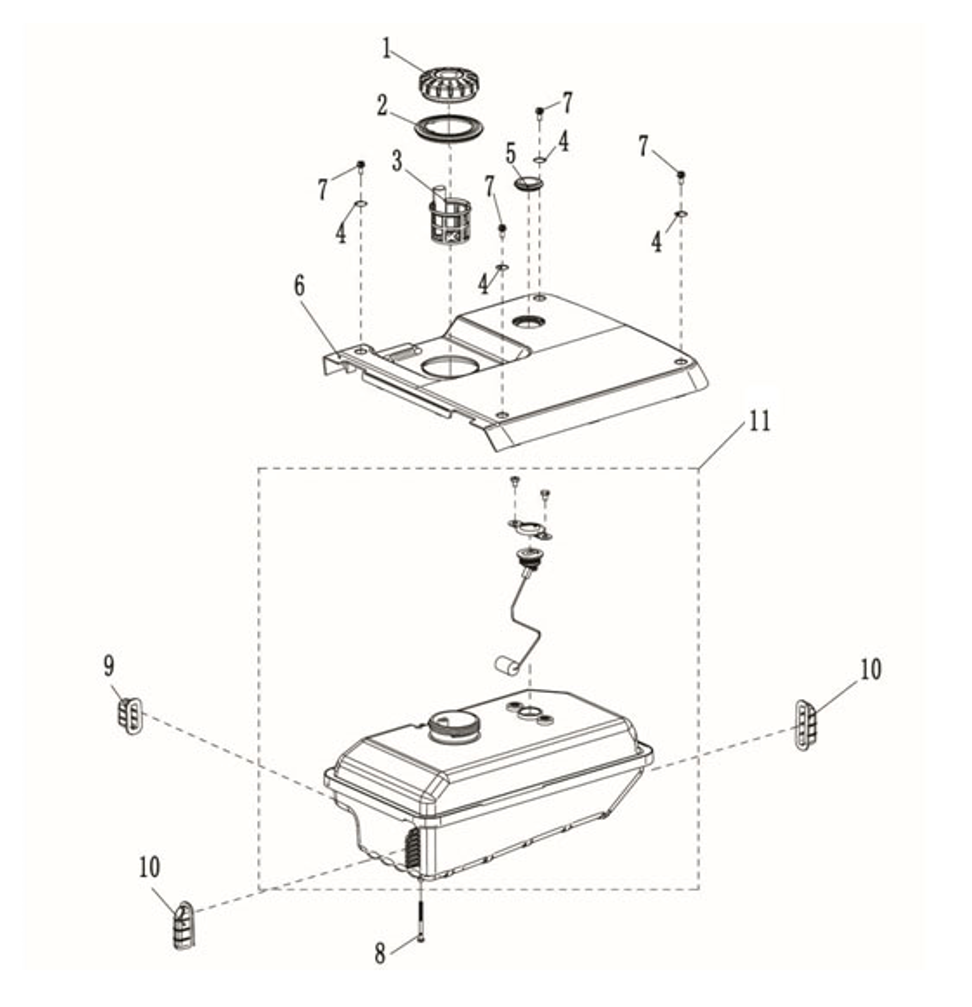

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152704 | Bouchon | Disponible | Voir la pièce |
| 2 | L66152705 | Joint | Disponible | Voir la pièce |
| 3 | L66152706 | Filtre | Disponible | Voir la pièce |
| 4 | L66152707 | Anneau ressort | Disponible | Voir la pièce |
| 4 | L66152707 | Anneau ressort | Disponible | Voir la pièce |
| 4 | L66152707 | Anneau ressort | Disponible | Voir la pièce |
| 4 | L66152707 | Anneau ressort | Disponible | Voir la pièce |
| 5 | L66152582 | Vis | Disponible | Voir la pièce |
| 6 | L66152708 | Cover | Disponible | Voir la pièce |
| 7 | L66152597 | Vis | Disponible | Voir la pièce |
| 7 | L66152597 | Vis | Disponible | Voir la pièce |
| 7 | L66152597 | Vis | Disponible | Voir la pièce |
| 7 | L66152597 | Vis | Disponible | Voir la pièce |
| 8 | L66152550 | Filtre | Disponible | Voir la pièce |
| 9 | L66152710 | Amortisseur | Disponible | Voir la pièce |
| 10 | L66152711 | Amortisseur | Disponible | Voir la pièce |
| 10 | L66152711 | Amortisseur | Disponible | Voir la pièce |
| 11 | L66152709 | Reservoir | Disponible | Voir la pièce |

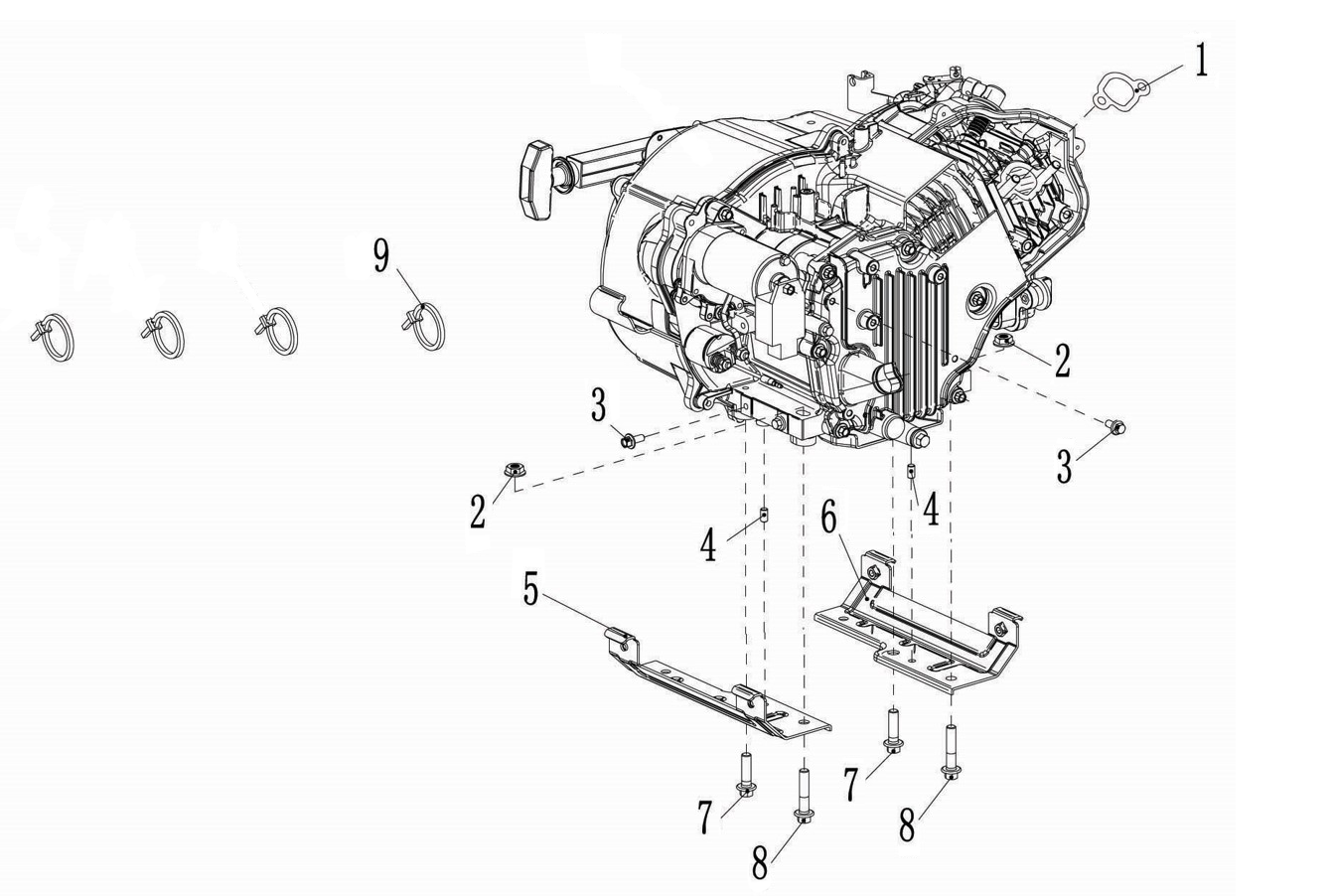

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152168 | Joint | Disponible | Voir la pièce |
| 2 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 2 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152247 | Vis | Disponible | Voir la pièce |
| 3 | L66152247 | Vis | Disponible | Voir la pièce |
| 4 | L66152083 | Pivot | Disponible | Voir la pièce |
| 4 | L66152083 | Pivot | Disponible | Voir la pièce |
| 5 | L66152713 | Support du moteur | Disponible | Voir la pièce |
| 6 | L66152714 | Support du moteur | Disponible | Voir la pièce |
| 7 | L66152715 | Boulon | Disponible | Voir la pièce |
| 7 | L66152715 | Boulon | Disponible | Voir la pièce |
| 8 | L66152297 | Vis | Disponible | Voir la pièce |
| 8 | L66152297 | Vis | Disponible | Voir la pièce |
| 9 | L66152551 | Fixation cable | Disponible | Voir la pièce |

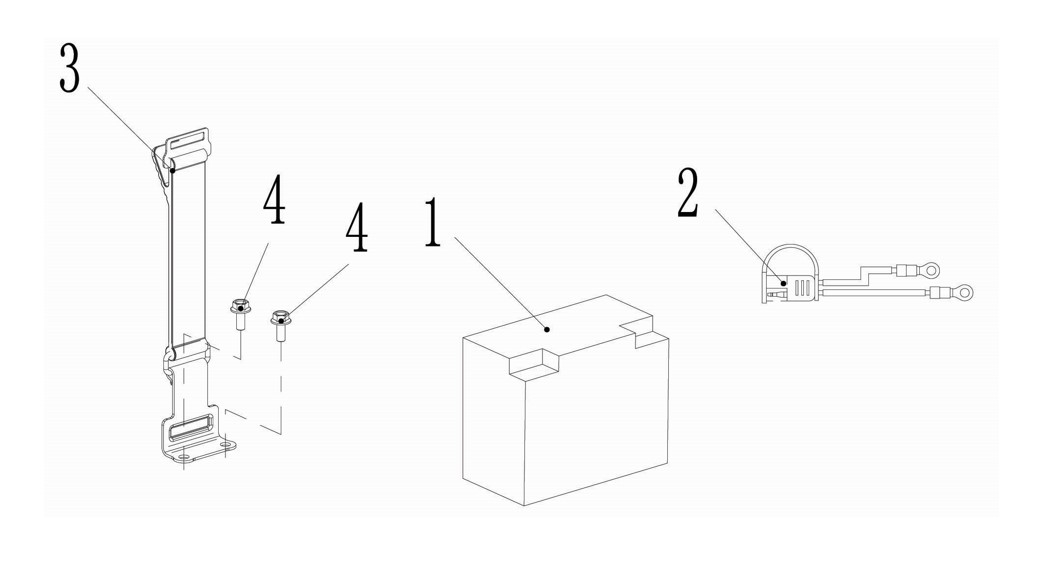

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152716 | Batterie | Disponible | Voir la pièce |
| 2 | L66152717 | Câble | Disponible | Voir la pièce |
| 3 | L66152727 | Amortisseur | Disponible | Voir la pièce |
| 4 | L66152725 | Boulon | Disponible | Voir la pièce |
| 4 | L66152725 | Boulon | Disponible | Voir la pièce |

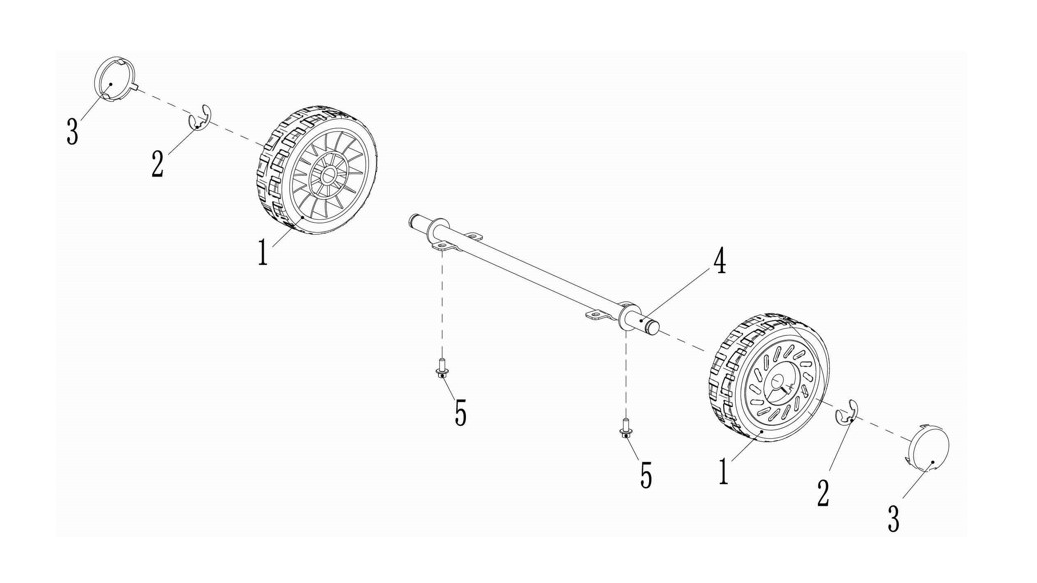

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152718 | Roue | Disponible | Voir la pièce |
| 1 | L66152718 | Roue | Disponible | Voir la pièce |
| 2 | L66152719 | Bague | Disponible | Voir la pièce |
| 2 | L66152719 | Bague | Disponible | Voir la pièce |
| 3 | L66152720 | Bouchon | Disponible | Voir la pièce |
| 3 | L66152720 | Bouchon | Disponible | Voir la pièce |
| 4 | L66152721 | Assieu | Disponible | Voir la pièce |
| 5 | L66152090 | Vis | Disponible | Voir la pièce |
| 5 | L66152090 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 2 | L66152228 | Couvercle | Disponible | Voir la pièce |
| 3 | L66152233 | Filtre huile | Disponible | Voir la pièce |
| 4 | L66152230 | Joint | Disponible | Voir la pièce |
| 5 | L66152231 | Couvercle | Disponible | Voir la pièce |
| 6 | L66152232 | Vis | Disponible | Voir la pièce |
| 6 | L66152232 | Vis | Disponible | Voir la pièce |
| 7 | L66152609 | Manchon | Disponible | Voir la pièce |
| 8 | L66152610 | Tuyau soupirail | Disponible | Voir la pièce |
| 9 | L66152611 | Deflecteur | Disponible | Voir la pièce |
| 10 | L66152227 | Joint | Disponible | Voir la pièce |
| 11 | L66152087 | Vis | Disponible | Voir la pièce |
| 12 | L66152612 | Cylindre | Disponible | Voir la pièce |
| 13 | L66152613 | Goujon | Disponible | Voir la pièce |
| 13 | L66152613 | Goujon | Disponible | Voir la pièce |
| 14 | L66152085 | Goujon | Disponible | Voir la pièce |
| 14 | L66152085 | Goujon | Disponible | Voir la pièce |
| 15 | L66152086 | Bougie | Disponible | Voir la pièce |
