Vue Éclatée PGE 23i S
Retrouvez les pièces détachées, références et repères disponibles pour PGE 23i S.
Pièces de la vue éclatée

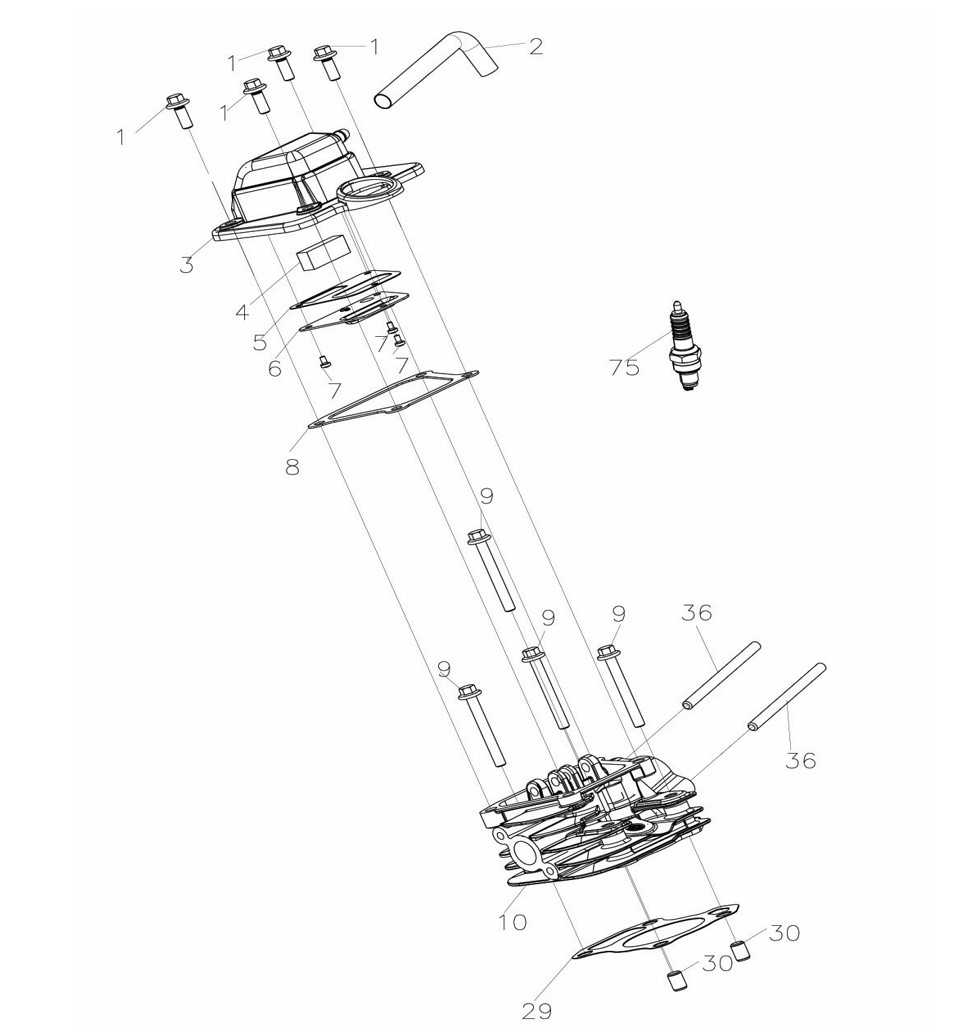

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152138 | Vis | Disponible | Voir la pièce |
| 1 | L66152138 | Vis | Disponible | Voir la pièce |
| 1 | L66152138 | Vis | Disponible | Voir la pièce |
| 1 | L66152138 | Vis | Disponible | Voir la pièce |
| 2 | L66152468 | Tuyau soupirail | Disponible | Voir la pièce |
| 3 | L66152469 | Couvercle | Disponible | Voir la pièce |
| 4 | L66152470 | Filtre huile | Disponible | Voir la pièce |
| 5 | L66152471 | Joint | Disponible | Voir la pièce |
| 6 | L66152472 | Couvercle | Disponible | Voir la pièce |
| 7 | L66152473 | Vis | Disponible | Voir la pièce |
| 7 | L66152473 | Vis | Disponible | Voir la pièce |
| 7 | L66152473 | Vis | Disponible | Voir la pièce |
| 8 | L66152474 | Joint | Disponible | Voir la pièce |
| 9 | L66152475 | Vis | Disponible | Voir la pièce |
| 9 | L66152475 | Vis | Disponible | Voir la pièce |
| 9 | L66152475 | Vis | Disponible | Voir la pièce |
| 9 | L66152475 | Vis | Disponible | Voir la pièce |
| 10 | L66152476 | Cylindre | Disponible | Voir la pièce |
| 29 | L66152477 | Joint | Disponible | Voir la pièce |
| 30 | L66152478 | Pivot | Disponible | Voir la pièce |
| 30 | L66152478 | Pivot | Disponible | Voir la pièce |
| 36 | L66152479 | Goujon | Disponible | Voir la pièce |
| 36 | L66152479 | Goujon | Disponible | Voir la pièce |
| 75 | L66152480 | Bougie | Disponible | Voir la pièce |
Pièces de la vue éclatée

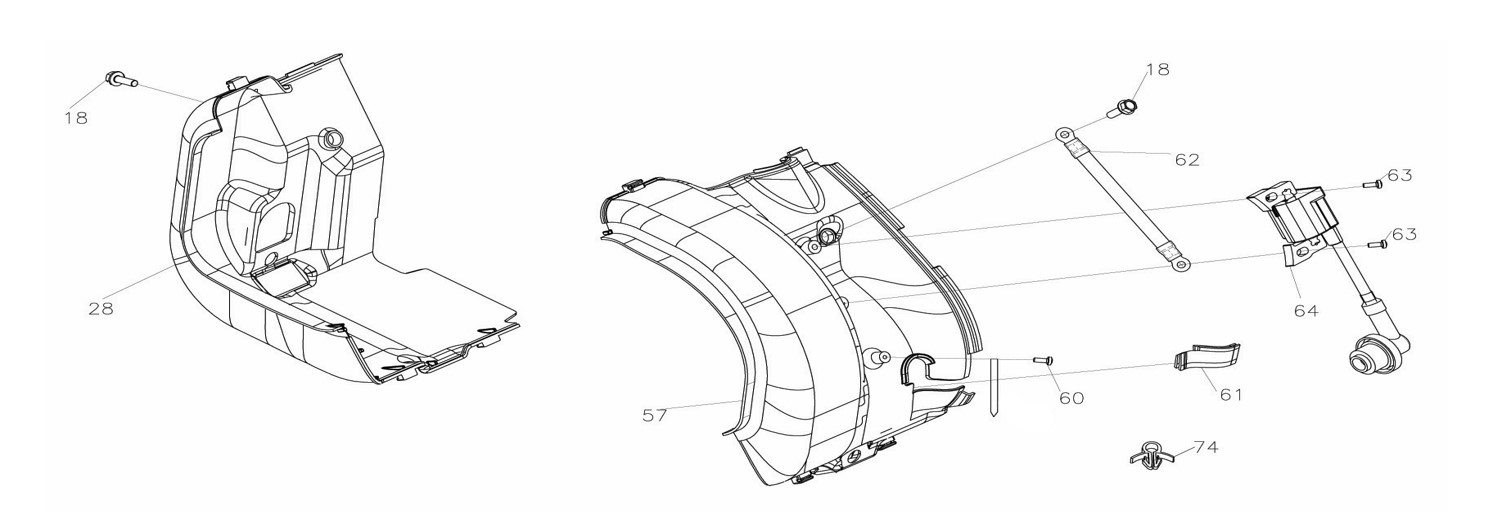

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 18 | L66152599 | Vis | Disponible | Voir la pièce |
| 18 | L66152599 | Vis | Disponible | Voir la pièce |
| 28 | L66152481 | Deflecteur | Disponible | Voir la pièce |
| 57 | L66152482 | Deflecteur | Disponible | Voir la pièce |
| 60 | L66152595 | Vis | Disponible | Voir la pièce |
| 61 | L66152484 | Bague | Disponible | Voir la pièce |
| 62 | L66152485 | Câble de terre | Disponible | Voir la pièce |
| 63 | L66152486 | Vis | Disponible | Voir la pièce |
| 63 | L66152486 | Vis | Disponible | Voir la pièce |
| 64 | L66152487 | Bobine | Disponible | Voir la pièce |
| 74 | L66152488 | Fixation cable | Disponible | Voir la pièce |
Pièces de la vue éclatée

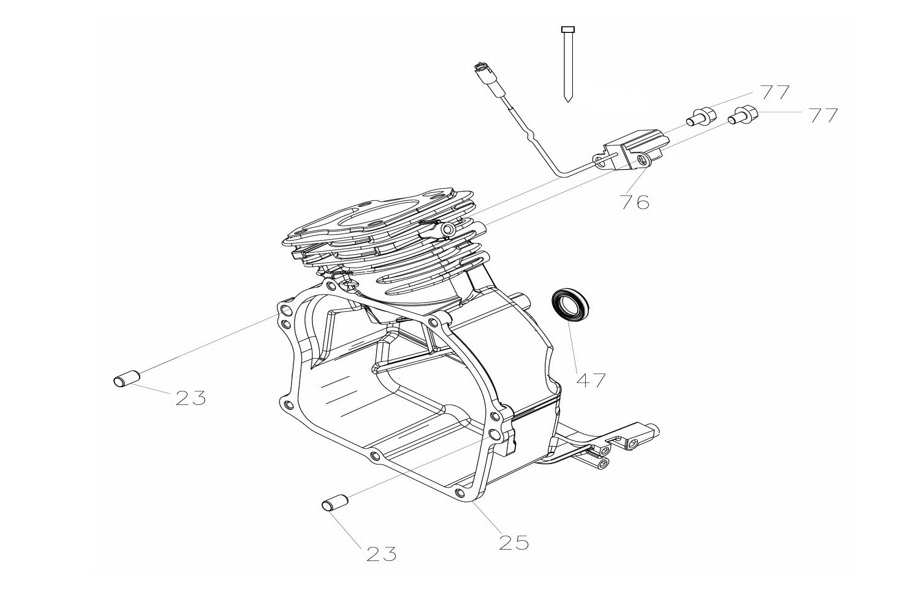

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 23 | L66152107 | Pivot | Disponible | Voir la pièce |
| 23 | L66152107 | Pivot | Disponible | Voir la pièce |
| 25 | L66152489 | Carter moteur | Disponible | Voir la pièce |
| 47 | L66152490 | Bague | Disponible | Voir la pièce |
| 76 | L66152492 | Module d | Disponible | Voir la pièce |
| 77 | L66152247 | Vis | Disponible | Voir la pièce |
| 77 | L66152247 | Vis | Disponible | Voir la pièce |

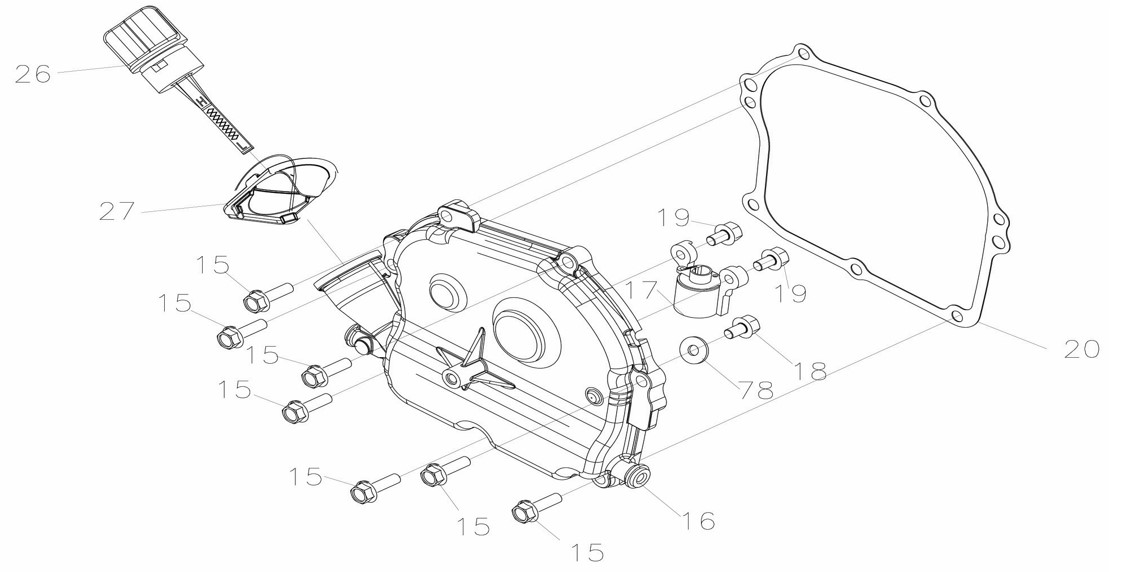

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 15 | L66152493 | Vis | Disponible | Voir la pièce |
| 15 | L66152493 | Vis | Disponible | Voir la pièce |
| 15 | L66152493 | Vis | Disponible | Voir la pièce |
| 15 | L66152493 | Vis | Disponible | Voir la pièce |
| 15 | L66152493 | Vis | Disponible | Voir la pièce |
| 15 | L66152493 | Vis | Disponible | Voir la pièce |
| 15 | L66152493 | Vis | Disponible | Voir la pièce |
| 16 | L66152598 | Couvercle subassment | Disponible | Voir la pièce |
| 17 | L66152494 | Capteur d | Disponible | Voir la pièce |
| 18 | L66152599 | Vis | Disponible | Voir la pièce |
| 19 | L66152600 | Vis | Disponible | Voir la pièce |
| 19 | L66152600 | Vis | Disponible | Voir la pièce |
| 20 | L66152495 | Joint | Disponible | Voir la pièce |
| 26 | L66152496 | Bouchon huile | Disponible | Voir la pièce |
| 27 | L66152497 | Bague | Disponible | Voir la pièce |
| 78 | L66152498 | Rondelle | Disponible | Voir la pièce |

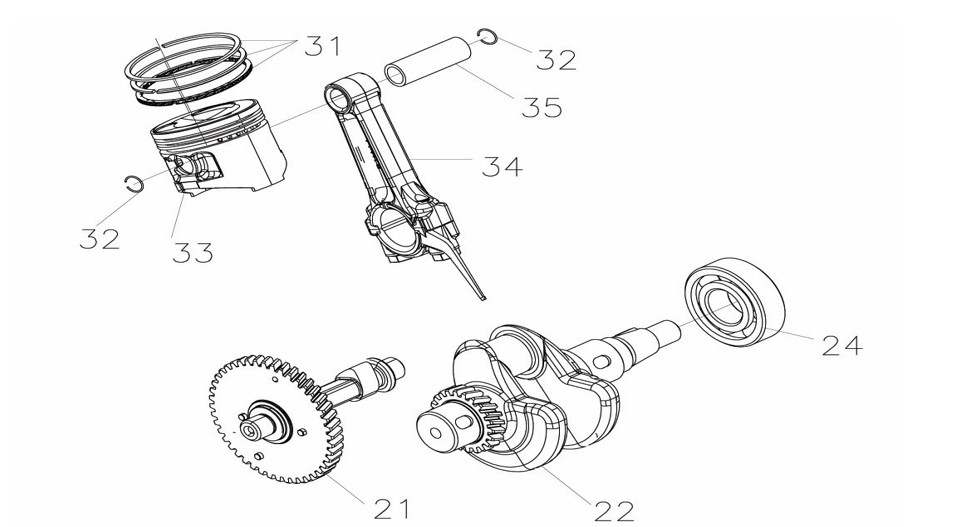

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 21 | L66152499 | Arbre à cames | Disponible | Voir la pièce |
| 22 | L66152500 | Vilebrequin | Disponible | Voir la pièce |
| 24 | L66152501 | Roulement | Disponible | Voir la pièce |
| 31 | L66152502 | Kit segments | Disponible | Voir la pièce |
| 32 | L66152503 | Bague | Disponible | Voir la pièce |
| 32 | L66152503 | Bague | Disponible | Voir la pièce |
| 33 | L66152504 | Piston | Disponible | Voir la pièce |
| 34 | L66152505 | Bielle complète | Disponible | Voir la pièce |
| 35 | L66152506 | Axe piston | Disponible | Voir la pièce |

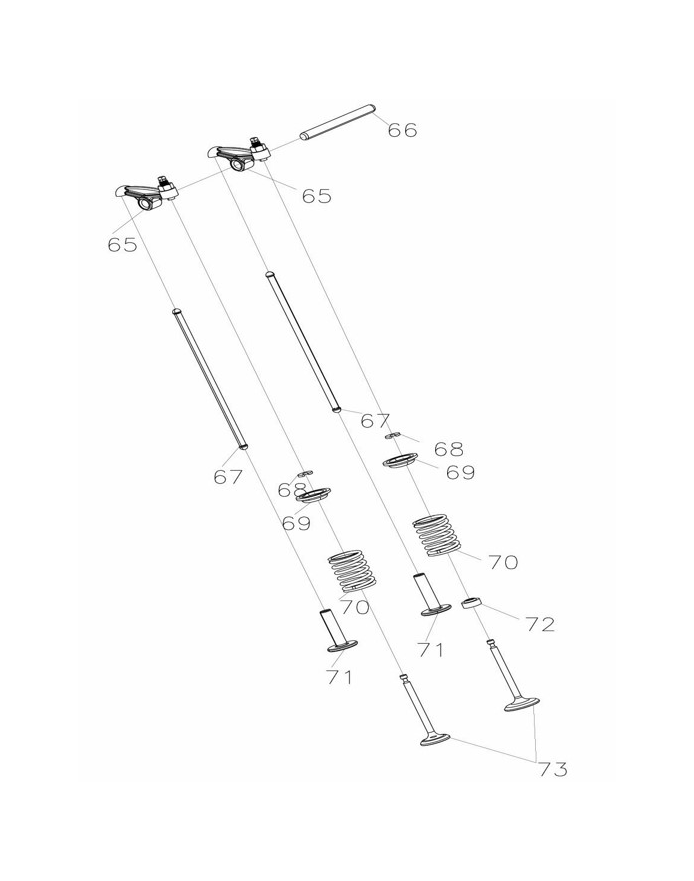

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 65 | L66152507 | Balancier | Disponible | Voir la pièce |
| 65 | L66152507 | Balancier | Disponible | Voir la pièce |
| 66 | L66152508 | Pivot | Disponible | Voir la pièce |
| 67 | L66152509 | Tige balancier | Disponible | Voir la pièce |
| 67 | L66152509 | Tige balancier | Disponible | Voir la pièce |
| 68 | L66152510 | Arrêt | Disponible | Voir la pièce |
| 68 | L66152510 | Arrêt | Disponible | Voir la pièce |
| 69 | L66152511 | Guide | Disponible | Voir la pièce |
| 69 | L66152511 | Guide | Disponible | Voir la pièce |
| 70 | L66152512 | Ressort soupape | Disponible | Voir la pièce |
| 70 | L66152512 | Ressort soupape | Disponible | Voir la pièce |
| 71 | L66152513 | Guide | Disponible | Voir la pièce |
| 71 | L66152513 | Guide | Disponible | Voir la pièce |
| 72 | L66152514 | Bague | Disponible | Voir la pièce |
| 73 | L66152515 | Kits de valves | Disponible | Voir la pièce |

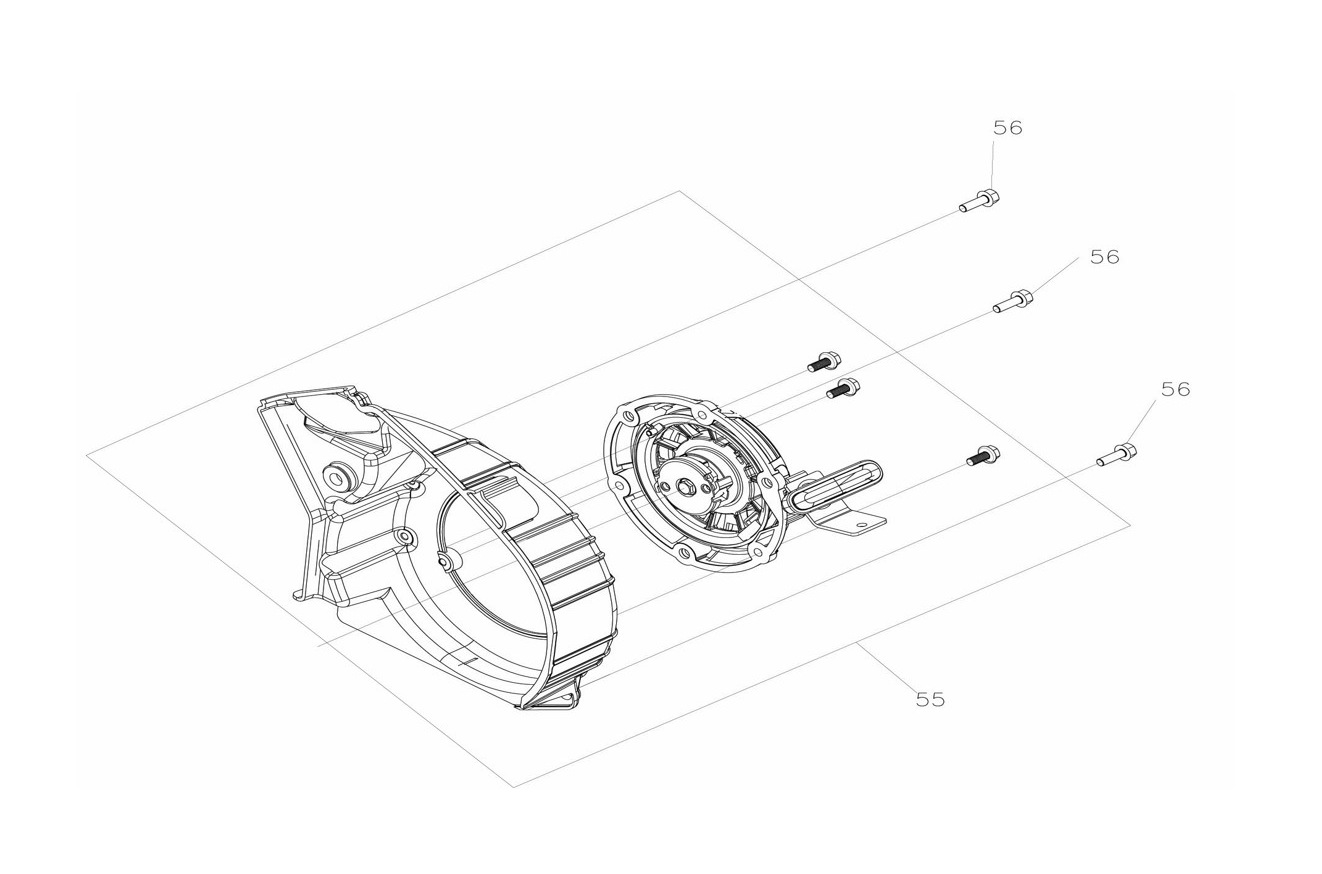

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 55 | L66152516 | Demarrage complet | Disponible | Voir la pièce |
| 56 | L66152517 | Vis | Disponible | Voir la pièce |
| 56 | L66152517 | Vis | Disponible | Voir la pièce |
| 56 | L66152517 | Vis | Disponible | Voir la pièce |

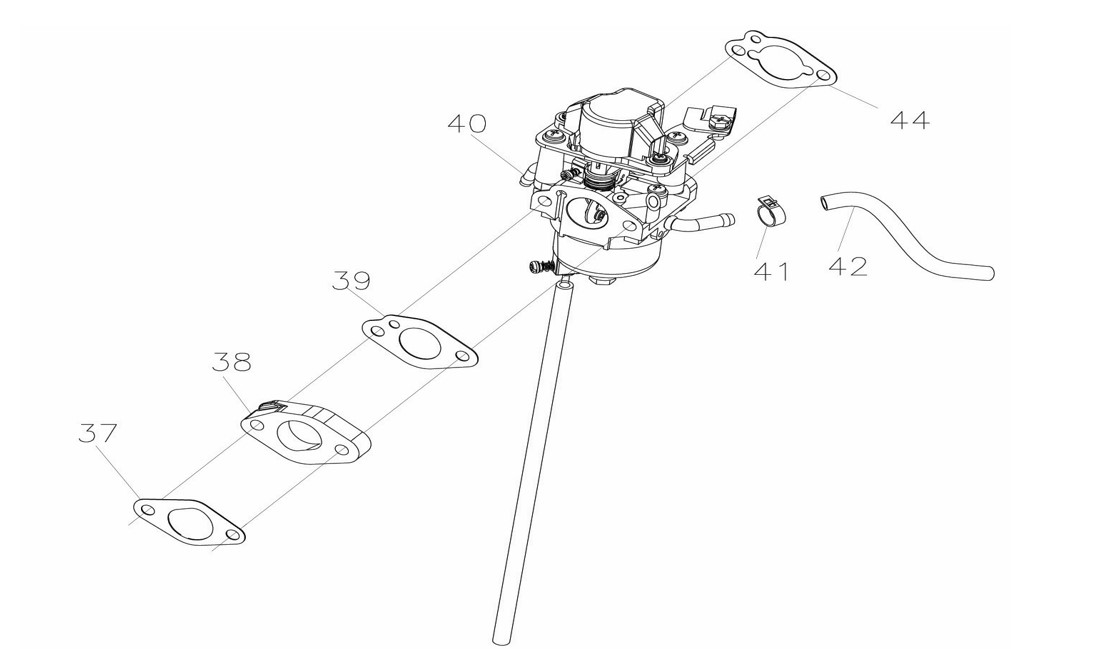

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 37 | L66152518 | Joint | Disponible | Voir la pièce |
| 38 | L66152519 | Bride termique | Disponible | Voir la pièce |
| 39 | L66152520 | Joint | Disponible | Voir la pièce |
| 40 | L66152521 | Carburateur | Disponible | Voir la pièce |
| 41 | L66152522 | Fixation cable | Disponible | Voir la pièce |
| 42 | L66152523 | Tuyau | Disponible | Voir la pièce |
| 44 | L66152524 | Joint | Disponible | Voir la pièce |

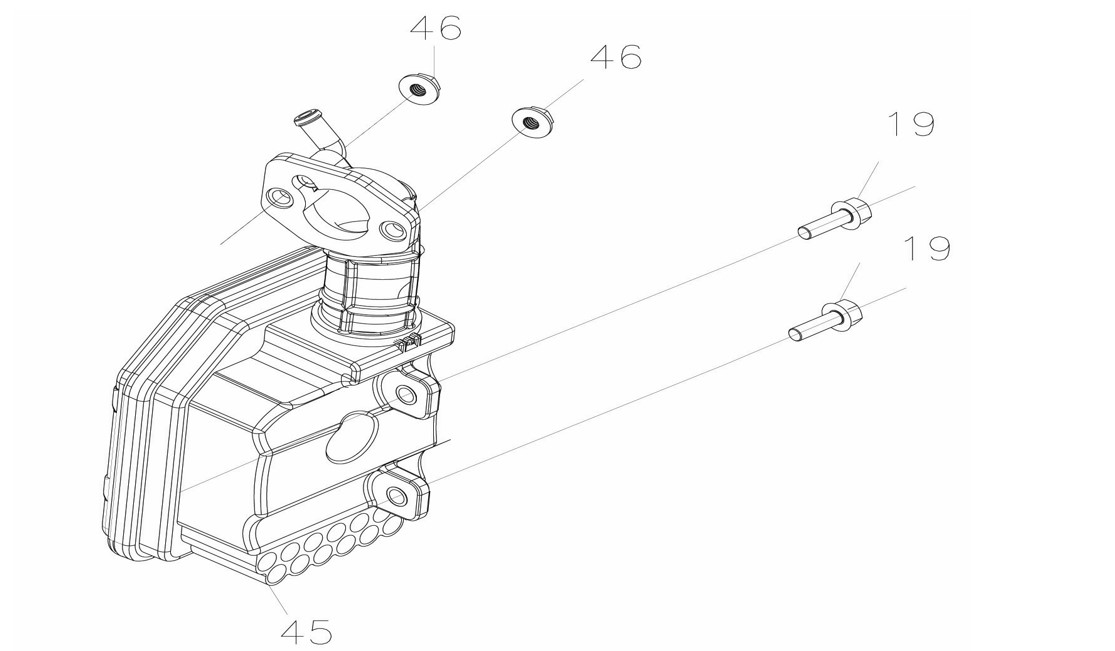

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 19 | L66152600 | Vis | Disponible | Voir la pièce |
| 19 | L66152600 | Vis | Disponible | Voir la pièce |
| 45 | L66152525 | Filtre aire | Disponible | Voir la pièce |
| 46 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 46 | L66152154 | Ecrou | Disponible | Voir la pièce |

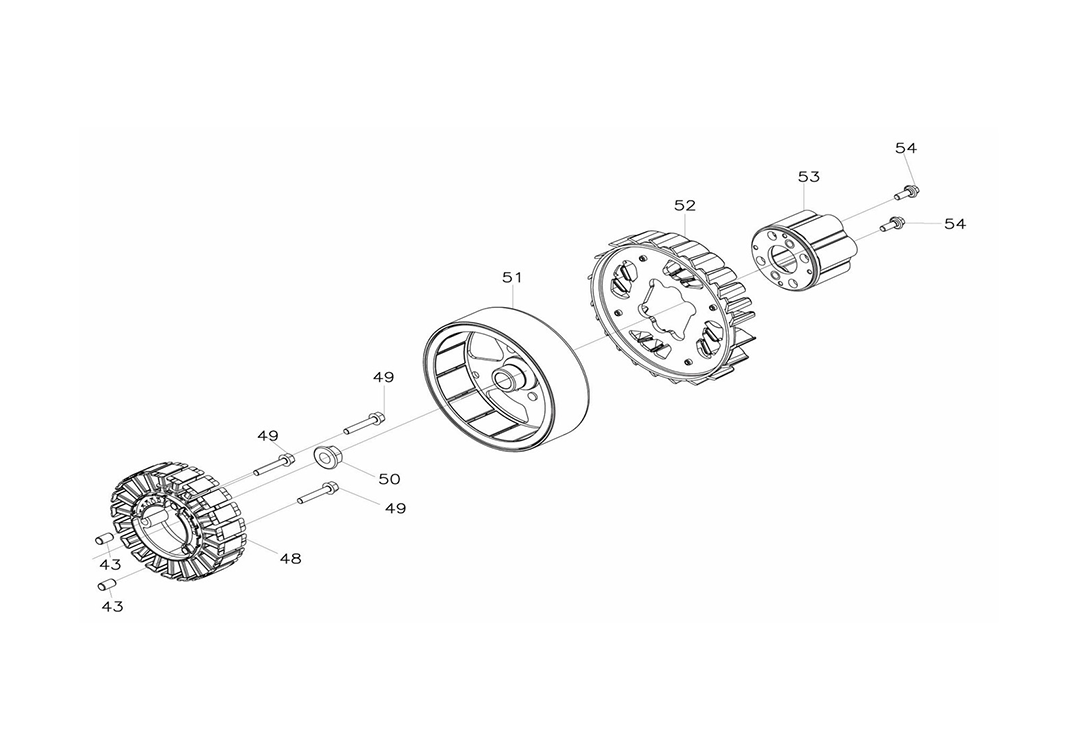

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 43 | L66152293 | Pivot | Disponible | Voir la pièce |
| 43 | L66152293 | Pivot | Disponible | Voir la pièce |
| 48 | L66152526 | Stateur | Disponible | Voir la pièce |
| 49 | L66152527 | Vis | Disponible | Voir la pièce |
| 49 | L66152527 | Vis | Disponible | Voir la pièce |
| 49 | L66152527 | Vis | Disponible | Voir la pièce |
| 50 | L66152528 | Ecrou | Disponible | Voir la pièce |
| 51 | L66152529 | Rotor | Disponible | Voir la pièce |
| 52 | L66152530 | Ventilateur | Disponible | Voir la pièce |
| 53 | L66152531 | Poulie | Disponible | Voir la pièce |
| 54 | L66152532 | Vis | Disponible | Voir la pièce |
| 54 | L66152532 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée

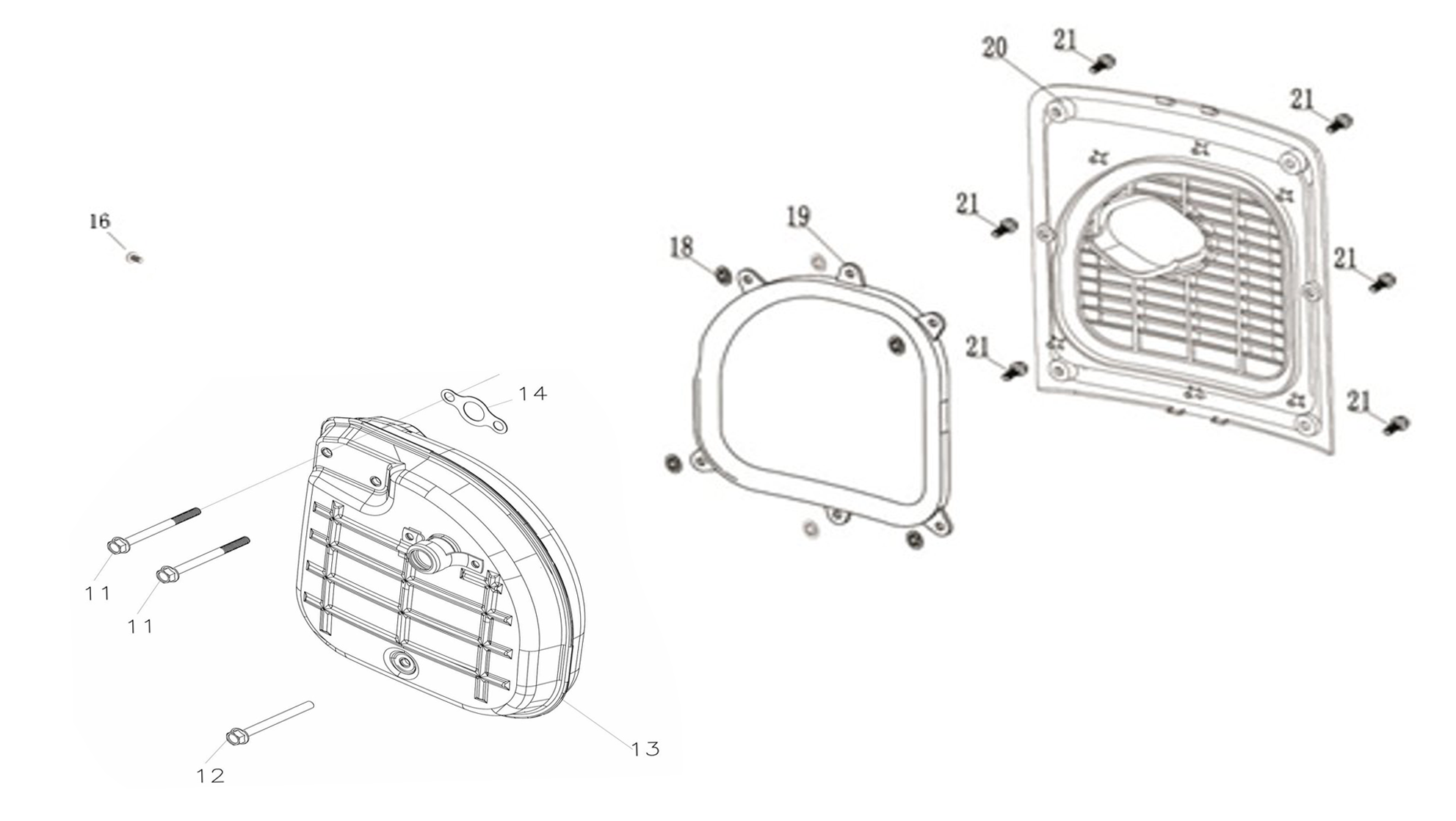

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 11 | L66152533 | Vis | Disponible | Voir la pièce |
| 11 | L66152533 | Vis | Disponible | Voir la pièce |
| 12 | L66152534 | Vis | Disponible | Voir la pièce |
| 13 | L66152535 | Pot | Disponible | Voir la pièce |
| 14 | L66152536 | Joint | Disponible | Voir la pièce |
| 16 | L66152266 | Vis | Disponible | Voir la pièce |
| 18 | L66152562 | Rondelle | Disponible | Voir la pièce |
| 19 | L66152563 | Joint | Disponible | Voir la pièce |
| 20 | L66152564 | Panneau | Disponible | Voir la pièce |
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée

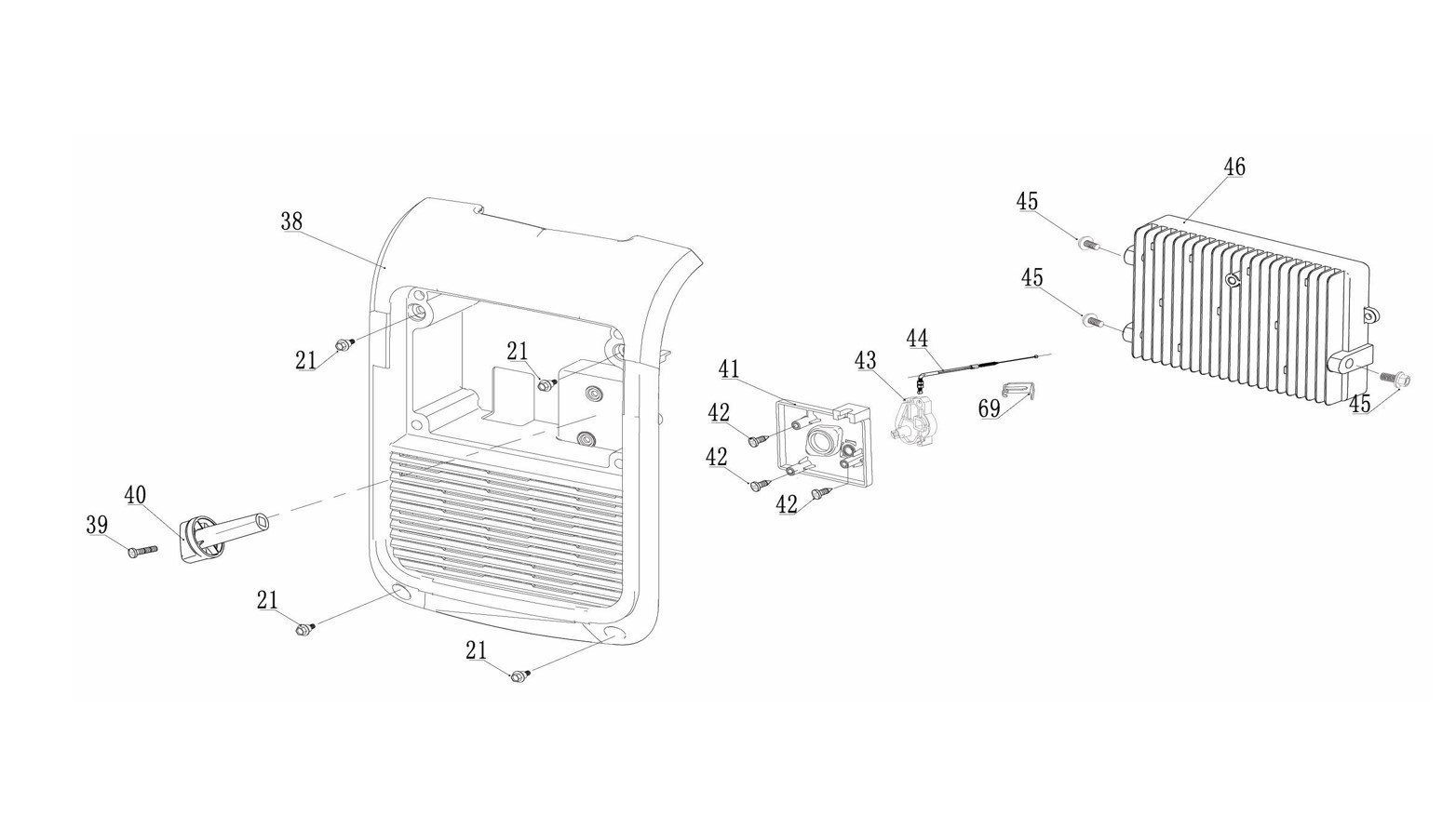

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
| 21 | L66152597 | Vis | Disponible | Voir la pièce |
| 38 | L66152537 | Supporte panneau | Disponible | Voir la pièce |
| 39 | L66152538 | Vis | Disponible | Voir la pièce |
| 40 | L66152539 | Commutateur de commande | Disponible | Voir la pièce |
| 41 | L66152540 | Soutien aux commutateurs | Disponible | Voir la pièce |
| 42 | L66152595 | Vis | Disponible | Voir la pièce |
| 42 | L66152595 | Vis | Disponible | Voir la pièce |
| 42 | L66152595 | Vis | Disponible | Voir la pièce |
| 43 | L66152541 | Commutateur | Disponible | Voir la pièce |
| 44 | L66152542 | Câble de starter | Disponible | Voir la pièce |
| 45 | L66152247 | Vis | Disponible | Voir la pièce |
| 45 | L66152247 | Vis | Disponible | Voir la pièce |
| 45 | L66152247 | Vis | Disponible | Voir la pièce |
| 46 | L66152543 | Convertisseur | Disponible | Voir la pièce |
| 69 | L66152544 | Support d | Disponible | Voir la pièce |

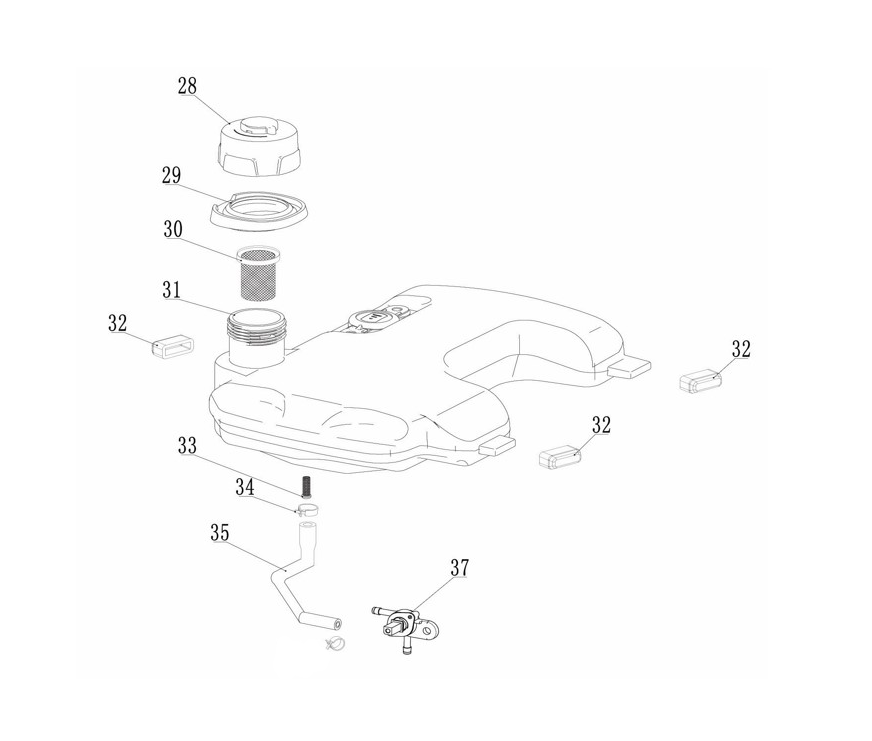

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 28 | L66152545 | Bouchon | Disponible | Voir la pièce |
| 29 | L66152546 | Joint de bouchon de réservoir | Disponible | Voir la pièce |
| 30 | L66152547 | Filtre de réservoir | Disponible | Voir la pièce |
| 31 | L66152548 | Reservoir | Disponible | Voir la pièce |
| 32 | L66152549 | Amortisseur | Disponible | Voir la pièce |
| 32 | L66152549 | Amortisseur | Disponible | Voir la pièce |
| 32 | L66152549 | Amortisseur | Disponible | Voir la pièce |
| 33 | L66152550 | Filtre | Disponible | Voir la pièce |
| 34 | L66152551 | Fixation cable | Disponible | Voir la pièce |
| 35 | L66152552 | Tuyau | Disponible | Voir la pièce |
| 37 | L66152553 | Robinet | Disponible | Voir la pièce |
Pièces de la vue éclatée

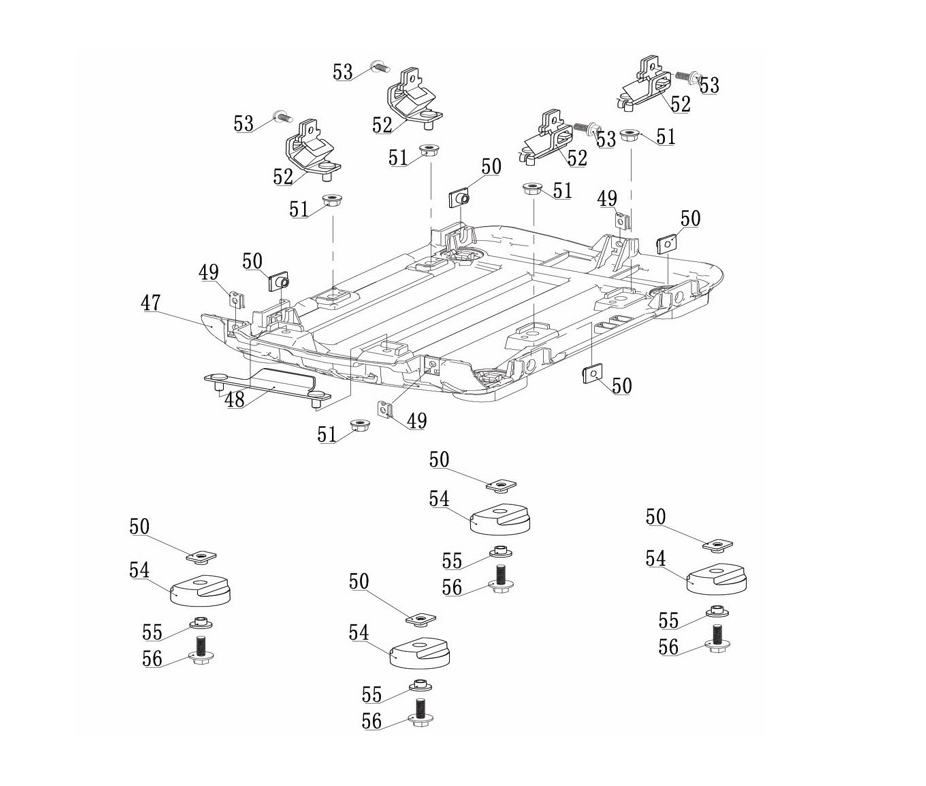

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 47 | L66152554 | Châssis inferieur | Disponible | Voir la pièce |
| 48 | L66152555 | Support | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 50 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 50 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 50 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 50 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 50 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 50 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 50 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 50 | L66152556 | Ecrou | Disponible | Voir la pièce |
| 51 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 51 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 51 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 51 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 51 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 52 | L66152557 | Support anti-vibration | Disponible | Voir la pièce |
| 52 | L66152557 | Support anti-vibration | Disponible | Voir la pièce |
| 52 | L66152557 | Support anti-vibration | Disponible | Voir la pièce |
| 52 | L66152557 | Support anti-vibration | Disponible | Voir la pièce |
| 53 | L66152558 | Vis | Disponible | Voir la pièce |
| 53 | L66152558 | Vis | Disponible | Voir la pièce |
| 53 | L66152558 | Vis | Disponible | Voir la pièce |
| 53 | L66152558 | Vis | Disponible | Voir la pièce |
| 54 | L66152559 | Amortisseur | Disponible | Voir la pièce |
| 54 | L66152559 | Amortisseur | Disponible | Voir la pièce |
| 54 | L66152559 | Amortisseur | Disponible | Voir la pièce |
| 54 | L66152559 | Amortisseur | Disponible | Voir la pièce |
| 55 | L66152560 | Bague | Disponible | Voir la pièce |
| 55 | L66152560 | Bague | Disponible | Voir la pièce |
| 55 | L66152560 | Bague | Disponible | Voir la pièce |
| 55 | L66152560 | Bague | Disponible | Voir la pièce |
| 56 | L66152090 | Vis | Disponible | Voir la pièce |
| 56 | L66152090 | Vis | Disponible | Voir la pièce |
| 56 | L66152090 | Vis | Disponible | Voir la pièce |
| 56 | L66152090 | Vis | Disponible | Voir la pièce |

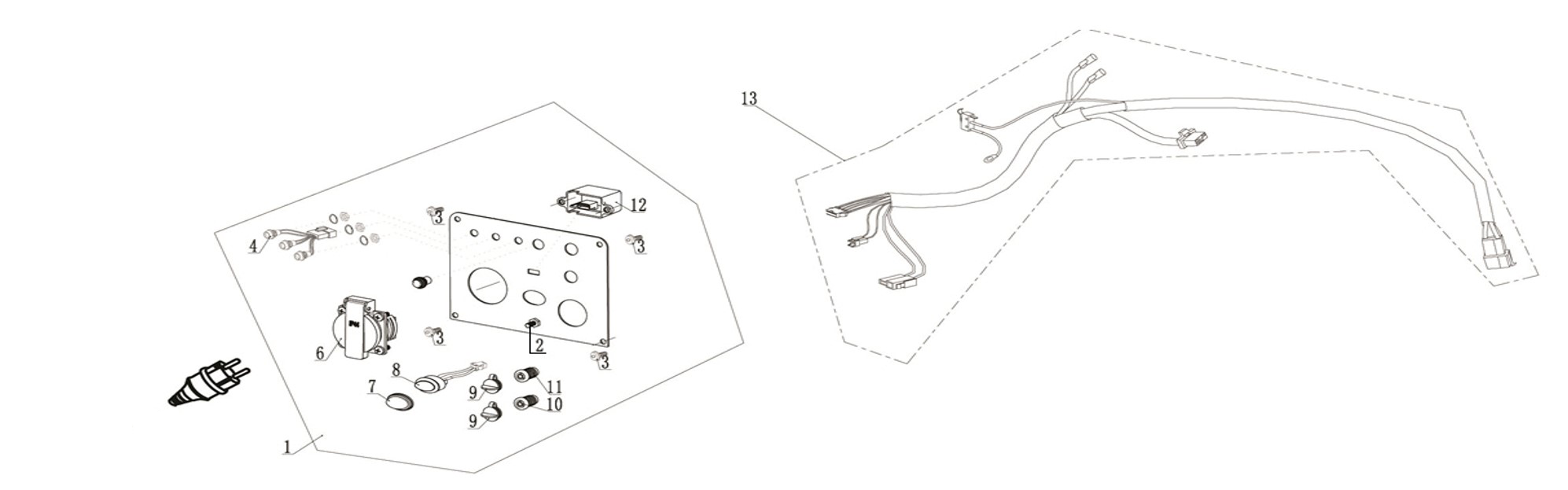

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152565 | Panneau de contrôle | Disponible | Voir la pièce |
| 2 | L66152566 | Borne de mise à la terre | Disponible | Voir la pièce |
| 3 | L66152567 | Vis | Disponible | Voir la pièce |
| 3 | L66152567 | Vis | Disponible | Voir la pièce |
| 3 | L66152567 | Vis | Disponible | Voir la pièce |
| 3 | L66152567 | Vis | Disponible | Voir la pièce |
| 4 | L66152568 | Indicateurs | Disponible | Voir la pièce |
| 6 | L66152569 | Prise de courant | Disponible | Voir la pièce |
| 7 | L66152570 | Protection en caoutchouc | Disponible | Voir la pièce |
| 8 | L66152571 | Interrupteur | Disponible | Voir la pièce |
| 9 | L66152572 | Bouchon | Disponible | Voir la pièce |
| 9 | L66152572 | Bouchon | Disponible | Voir la pièce |
| 10 | L66152573 | Prise | Disponible | Voir la pièce |
| 11 | L66152574 | Prise | Disponible | Voir la pièce |
| 12 | L66152575 | USB/AUX | Disponible | Voir la pièce |
| 13 | L66152576 | Cablage | Disponible | Voir la pièce |

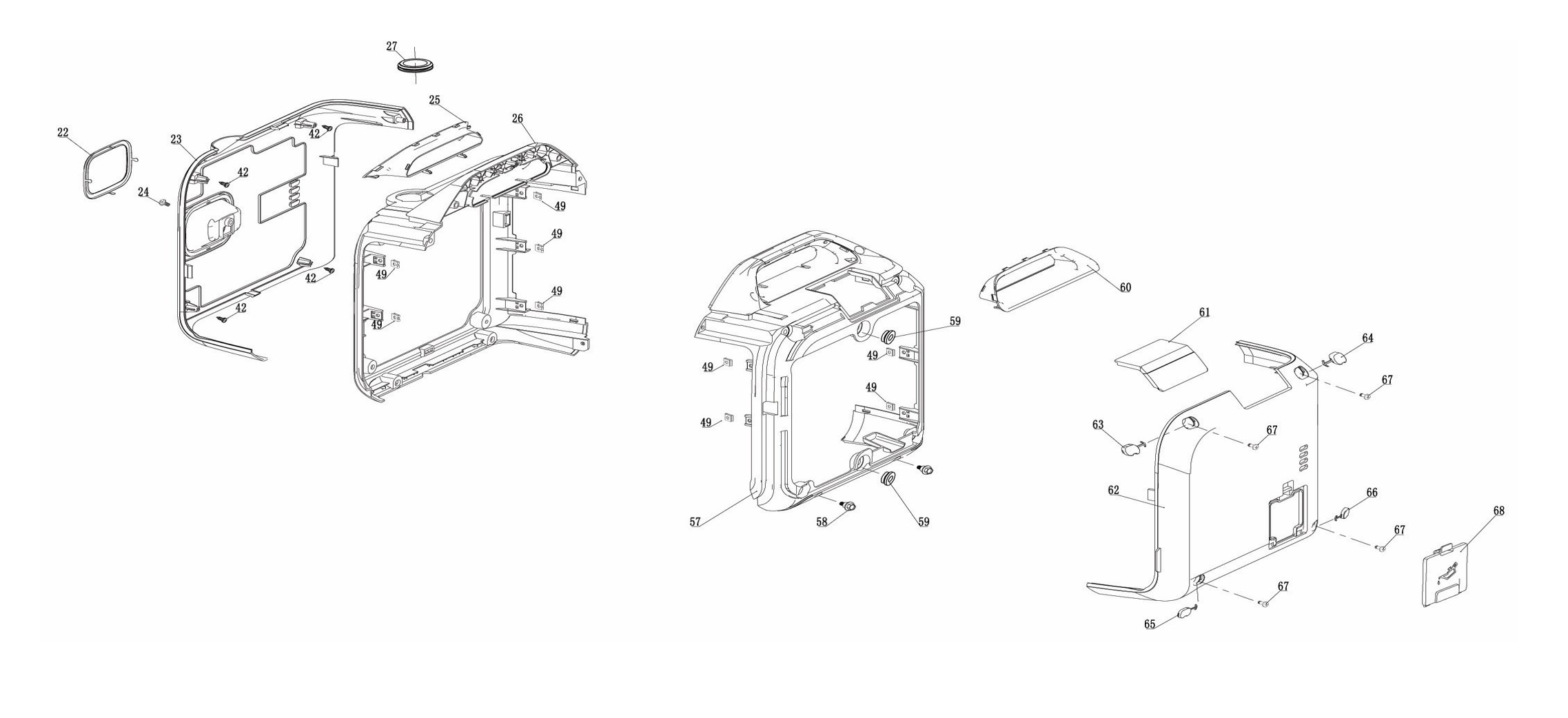

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 22 | L66152577 | Joint | Disponible | Voir la pièce |
| 23 | L66152578 | Cover (gauche) | Disponible | Voir la pièce |
| 24 | L66152579 | Vis | Disponible | Voir la pièce |
| 25 | L66152580 | Protection gauche | Disponible | Voir la pièce |
| 26 | L66152581 | Chassis (gauche) | Disponible | Voir la pièce |
| 27 | L66152582 | Vis | Disponible | Voir la pièce |
| 42 | L66152595 | Vis | Disponible | Voir la pièce |
| 42 | L66152595 | Vis | Disponible | Voir la pièce |
| 42 | L66152595 | Vis | Disponible | Voir la pièce |
| 42 | L66152595 | Vis | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 49 | L66152596 | Ecrou | Disponible | Voir la pièce |
| 57 | L66152583 | Chassis (droite) | Disponible | Voir la pièce |
| 58 | L66152584 | Vis | Disponible | Voir la pièce |
| 59 | L66152585 | Amortisseur | Disponible | Voir la pièce |
| 59 | L66152585 | Amortisseur | Disponible | Voir la pièce |
| 60 | L66152586 | Protection droite | Disponible | Voir la pièce |
| 61 | L66152587 | Cover | Disponible | Voir la pièce |
| 62 | L66152588 | Cover (droite) | Disponible | Voir la pièce |
| 63 | L66152589 | Bouchon | Disponible | Voir la pièce |
| 64 | L66152590 | Bouchon | Disponible | Voir la pièce |
| 65 | L66152591 | Bouchon | Disponible | Voir la pièce |
| 66 | L66152592 | Bouchon | Disponible | Voir la pièce |
| 67 | L66152593 | Vis | Disponible | Voir la pièce |
| 67 | L66152593 | Vis | Disponible | Voir la pièce |
| 67 | L66152593 | Vis | Disponible | Voir la pièce |
| 67 | L66152593 | Vis | Disponible | Voir la pièce |
| 68 | L66152594 | Fenêtre d | Disponible | Voir la pièce |
