Vue Éclatée PGE 80E-3 DCS
Retrouvez les pièces détachées, références et repères disponibles pour PGE 80E-3 DCS.

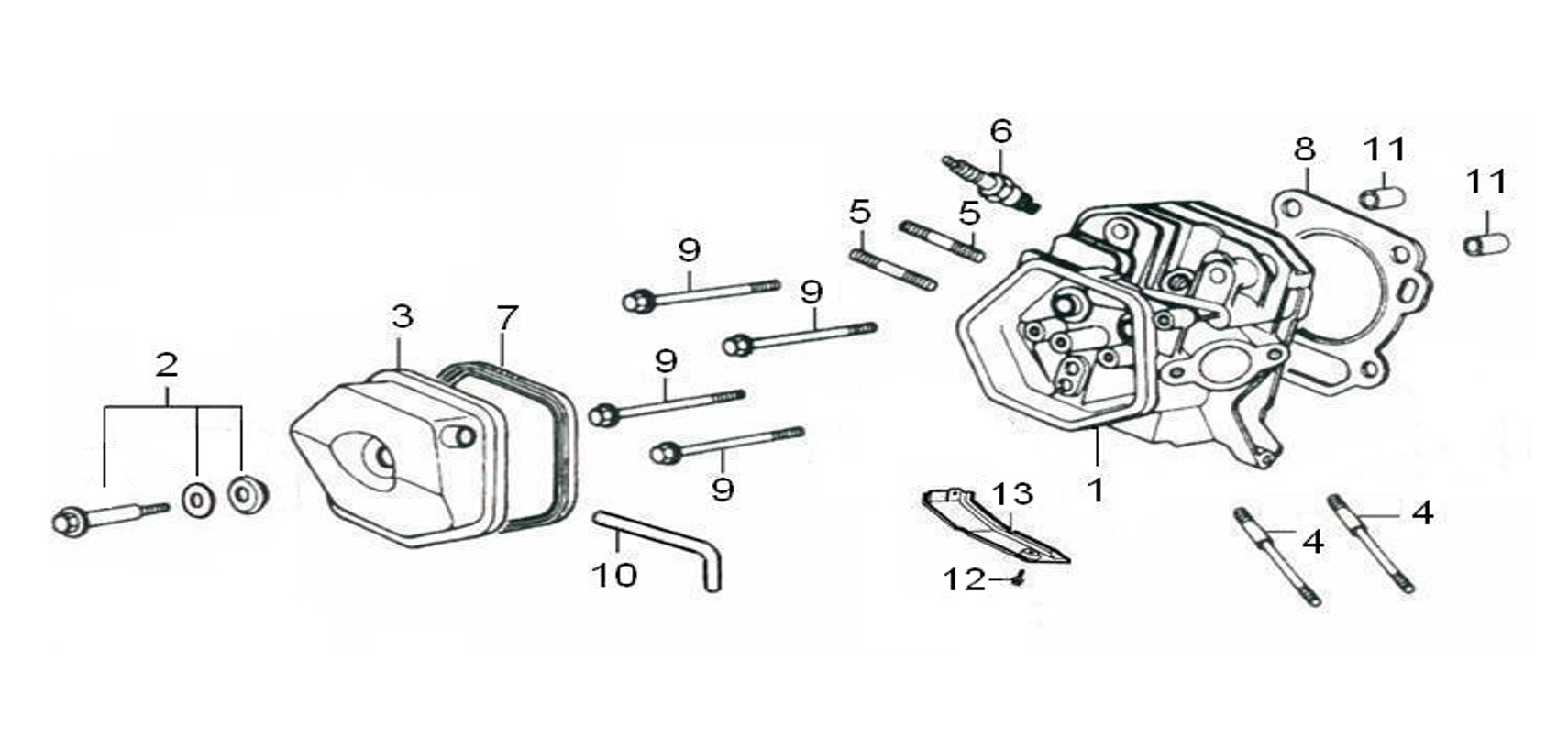

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152418 | Cylindre | Disponible | Voir la pièce |
| 2 | L66152272 | Vis | Disponible | Voir la pièce |
| 3 | L66152273 | Couvercle | Disponible | Voir la pièce |
| 4 | L66152274 | Goujon | Disponible | Voir la pièce |
| 4 | L66152274 | Goujon | Disponible | Voir la pièce |
| 5 | L66152085 | Goujon | Disponible | Voir la pièce |
| 5 | L66152085 | Goujon | Disponible | Voir la pièce |
| 6 | L66152086 | Bougie | Disponible | Voir la pièce |
| 7 | L66152275 | Bague | Disponible | Voir la pièce |
| 8 | L66152419 | Joint | Disponible | Voir la pièce |
| 9 | L66152277 | Vis | Disponible | Voir la pièce |
| 9 | L66152277 | Vis | Disponible | Voir la pièce |
| 9 | L66152277 | Vis | Disponible | Voir la pièce |
| 9 | L66152277 | Vis | Disponible | Voir la pièce |
| 10 | L66152278 | Tuyau soupirail | Disponible | Voir la pièce |
| 11 | L66152279 | Pivot | Disponible | Voir la pièce |
| 11 | L66152279 | Pivot | Disponible | Voir la pièce |
| 12 | L66152247 | Vis | Disponible | Voir la pièce |
| 13 | L66152280 | Deflecteur | Disponible | Voir la pièce |

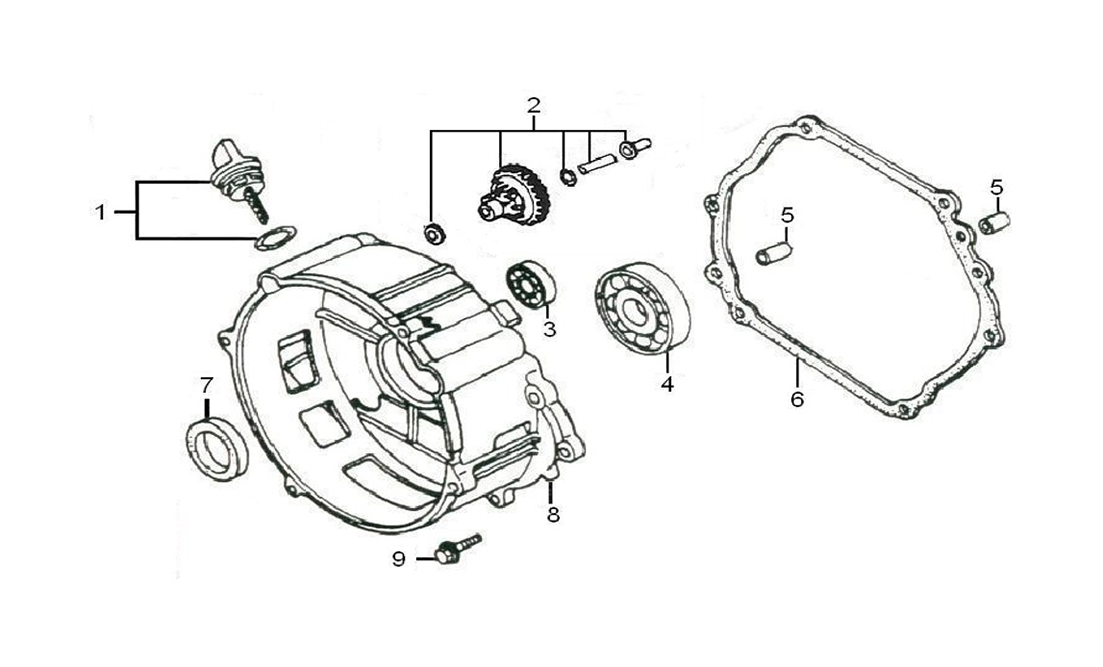

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152290 | Bouchon huile | Disponible | Voir la pièce |
| 2 | L66152291 | Regulateur | Disponible | Voir la pièce |
| 3 | L66150657 | Roulement | Disponible | Voir la pièce |
| 4 | L66152292 | Roulement | Disponible | Voir la pièce |
| 5 | L66152293 | Pivot | Disponible | Voir la pièce |
| 5 | L66152293 | Pivot | Disponible | Voir la pièce |
| 6 | L66152294 | Joint | Disponible | Voir la pièce |
| 7 | L66152295 | Bague | Disponible | Voir la pièce |
| 8 | L66152296 | Couvercle subassment | Disponible | Voir la pièce |
| 9 | L66152297 | Vis | Disponible | Voir la pièce |

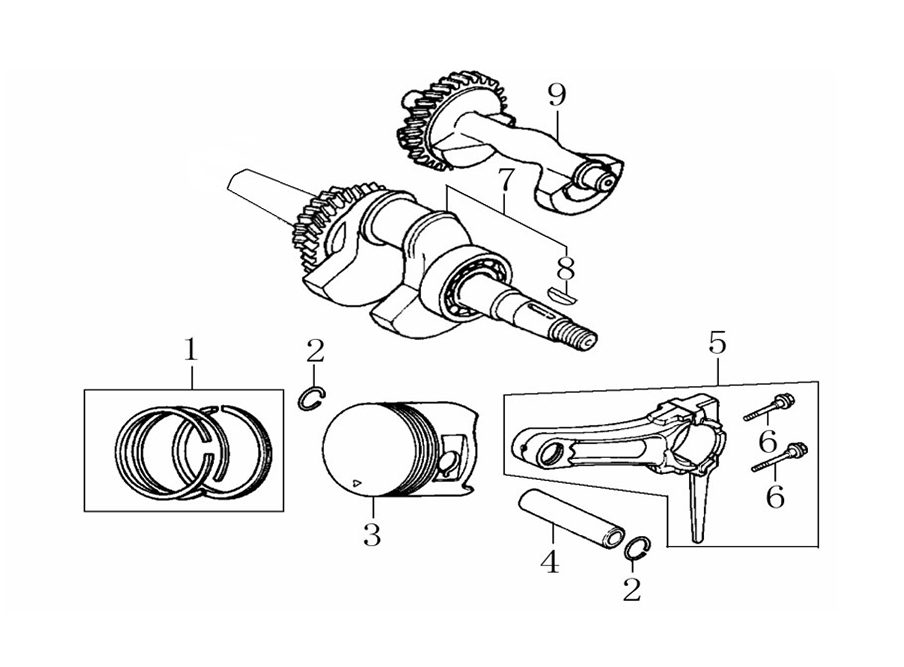

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152421 | Kit segments | Disponible | Voir la pièce |
| 2 | L66152299 | Bague | Disponible | Voir la pièce |
| 2 | L66152299 | Bague | Disponible | Voir la pièce |
| 3 | L66152422 | Piston | Disponible | Voir la pièce |
| 4 | L66152301 | Axe piston | Disponible | Voir la pièce |
| 5 | L66152423 | Bielle complète | Disponible | Voir la pièce |
| 6 | L66152303 | Boulon | Disponible | Voir la pièce |
| 6 | L66152303 | Boulon | Disponible | Voir la pièce |
| 7 | L66152424 | Vilebrequin | Disponible | Voir la pièce |
| 8 | L66152115 | Clavette | Disponible | Voir la pièce |
| 9 | L66152425 | Arbre | Disponible | Voir la pièce |

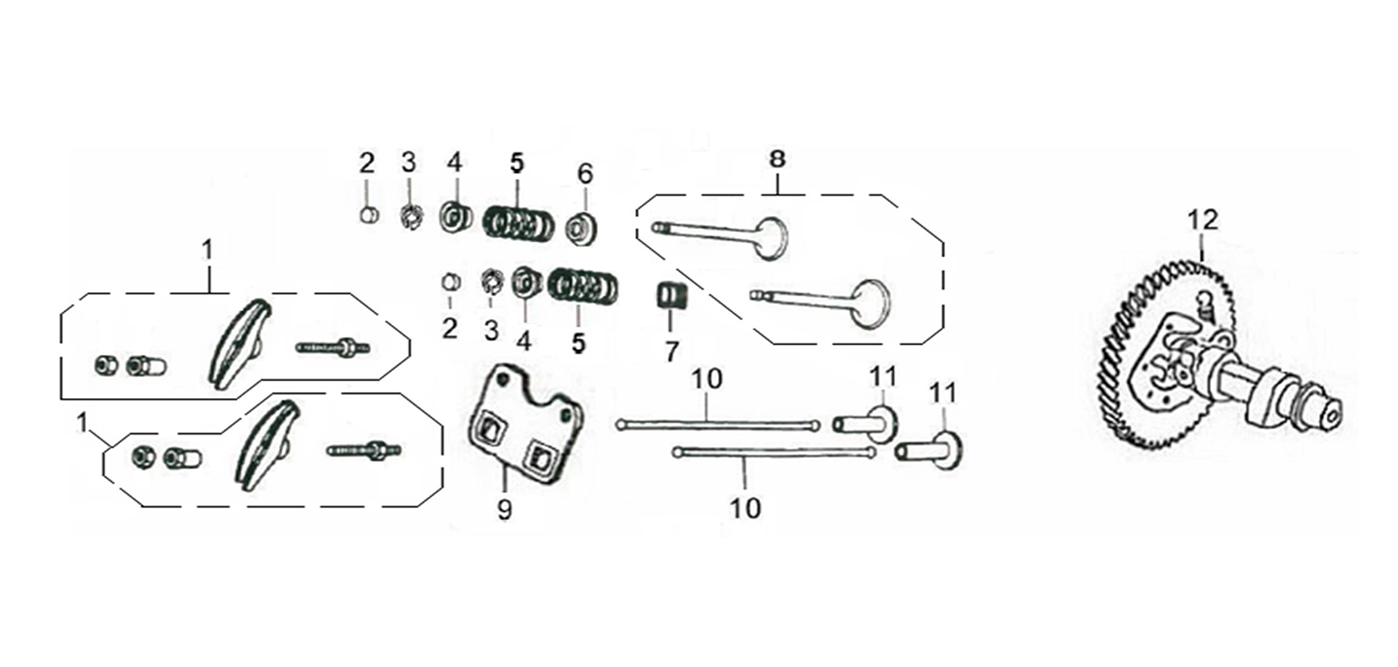

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152306 | Balancier | Disponible | Voir la pièce |
| 1 | L66152306 | Balancier | Disponible | Voir la pièce |
| 2 | L66152307 | Bague | Disponible | Voir la pièce |
| 2 | L66152307 | Bague | Disponible | Voir la pièce |
| 3 | L66152308 | Arrêt | Disponible | Voir la pièce |
| 3 | L66152308 | Arrêt | Disponible | Voir la pièce |
| 4 | L66152309 | Guide ressort | Disponible | Voir la pièce |
| 4 | L66152309 | Guide ressort | Disponible | Voir la pièce |
| 5 | L66152310 | Ressort soupape | Disponible | Voir la pièce |
| 5 | L66152310 | Ressort soupape | Disponible | Voir la pièce |
| 6 | L66152311 | Guide | Disponible | Voir la pièce |
| 7 | L66152312 | Bague | Disponible | Voir la pièce |
| 8 | L66152426 | Kits de valves | Disponible | Voir la pièce |
| 9 | L66152314 | Plaque d | Disponible | Voir la pièce |
| 10 | L66152315 | Tige balancier | Disponible | Voir la pièce |
| 10 | L66152315 | Tige balancier | Disponible | Voir la pièce |
| 11 | L66152316 | Guide | Disponible | Voir la pièce |
| 11 | L66152316 | Guide | Disponible | Voir la pièce |
| 12 | L66152427 | Arbre à cames | Disponible | Voir la pièce |

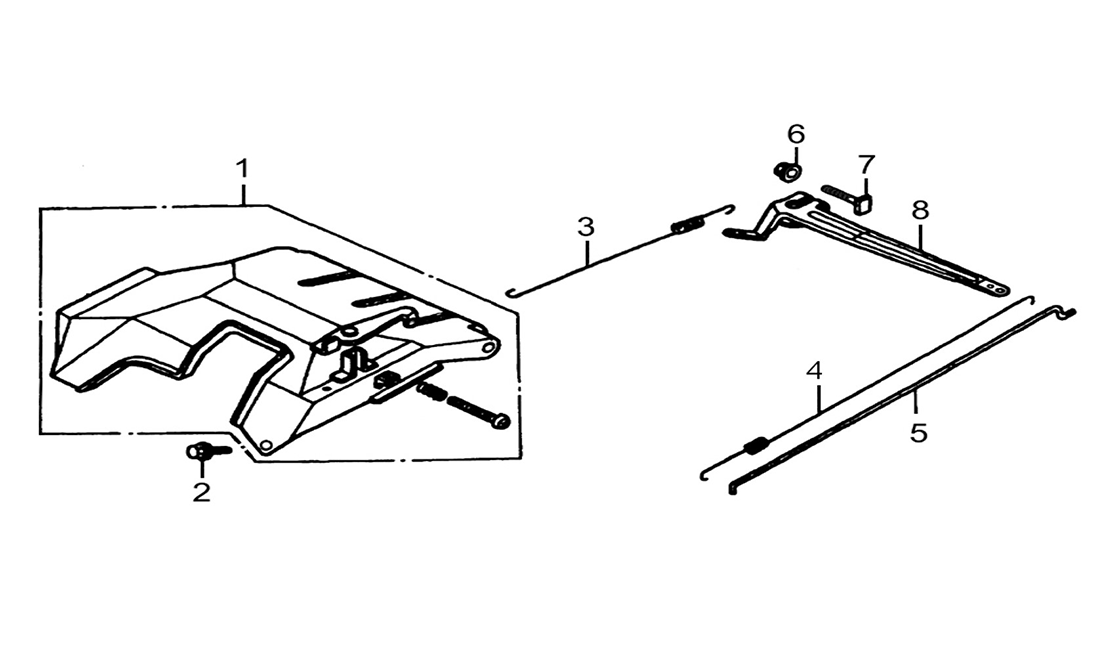

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152350 | Groupe accélérateur | Disponible | Voir la pièce |
| 2 | L66152247 | Vis | Disponible | Voir la pièce |
| 3 | L66152434 | Ressort | Disponible | Voir la pièce |
| 4 | L66152352 | Ressort | Disponible | Voir la pièce |
| 5 | L66152353 | Levier accelerateur | Disponible | Voir la pièce |
| 6 | L66152254 | Ecrou | Disponible | Voir la pièce |
| 7 | L66152152 | Vis | Disponible | Voir la pièce |
| 8 | L66152354 | Support de tige | Disponible | Voir la pièce |

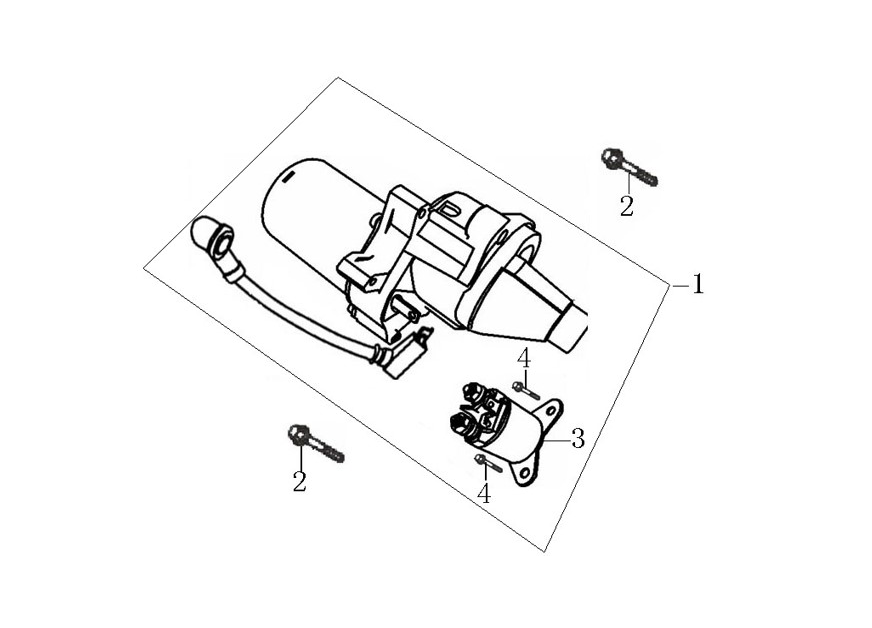

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152397 | Ens. moteur de demarreur | Disponible | Voir la pièce |
| 2 | L66152398 | Vis | Disponible | Voir la pièce |
| 2 | L66152398 | Vis | Disponible | Voir la pièce |
| 3 | L66152399 | Relais | Disponible | Voir la pièce |
| 4 | L66152373 | Vis | Disponible | Voir la pièce |
| 4 | L66152373 | Vis | Disponible | Voir la pièce |

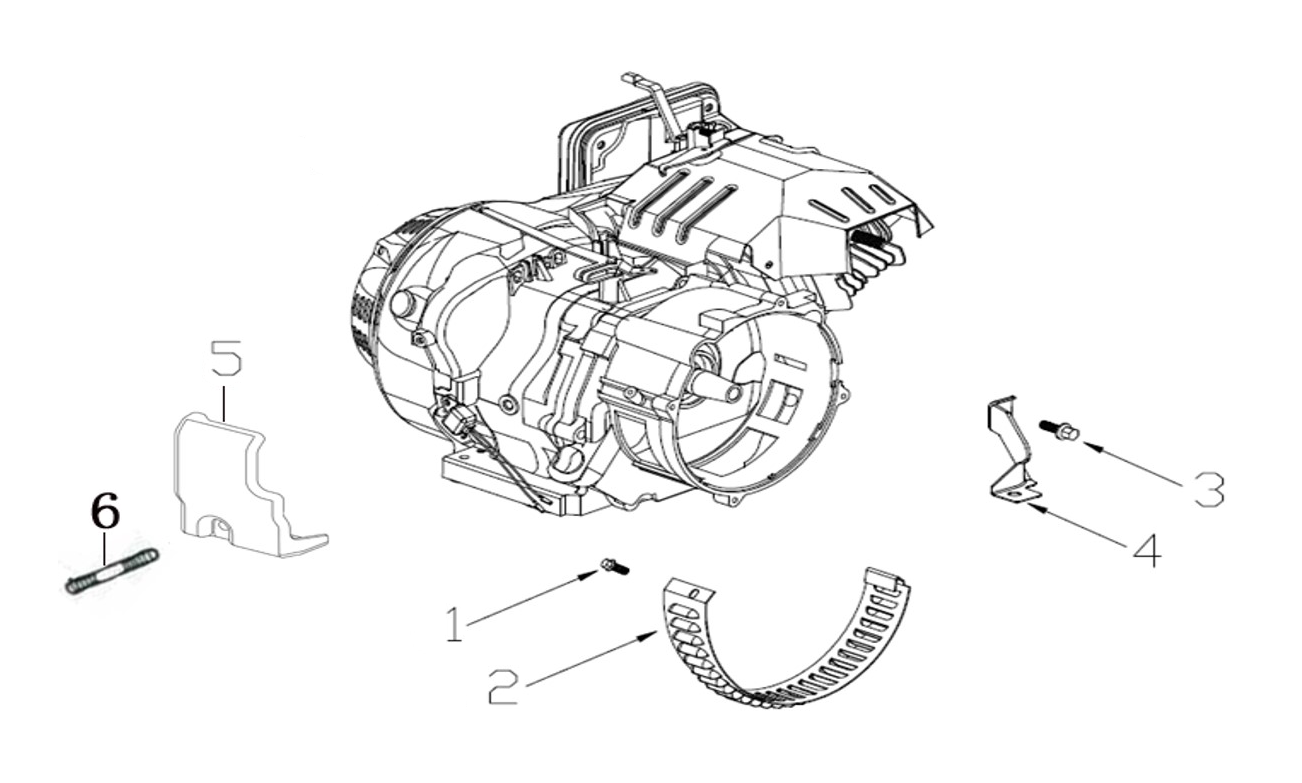

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152266 | Vis | Disponible | Voir la pièce |
| 2 | L66152267 | Couvercle | Disponible | Voir la pièce |
| 3 | L66152247 | Vis | Disponible | Voir la pièce |
| 4 | L66152268 | Etrier | Disponible | Voir la pièce |
| 5 | L66152269 | Cover | Disponible | Voir la pièce |
| 6 | L66152270 | Goujon | Disponible | Voir la pièce |

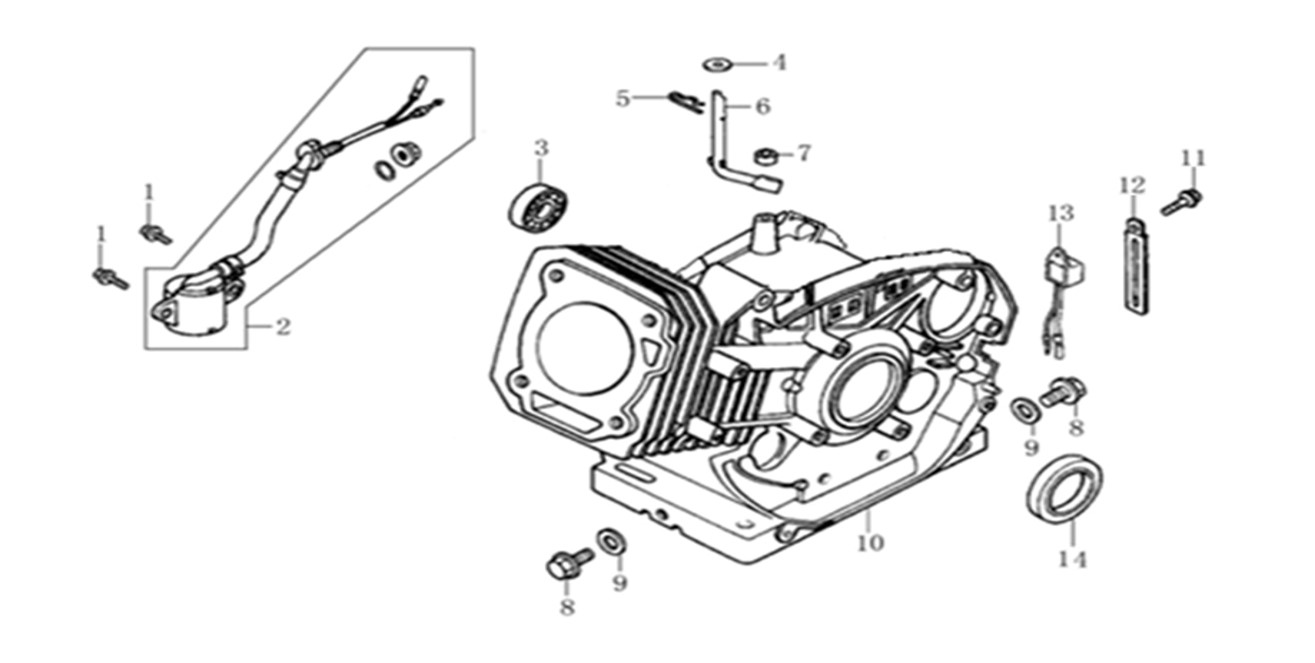

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 1 | L66152090 | Vis | Disponible | Voir la pièce |
| 2 | L66152281 | Capteur d | Disponible | Voir la pièce |
| 3 | L66150657 | Roulement | Disponible | Voir la pièce |
| 4 | L66152283 | Rondelle | Disponible | Voir la pièce |
| 5 | L66152102 | Clip | Disponible | Voir la pièce |
| 6 | L66152284 | Levier de regulation | Disponible | Voir la pièce |
| 7 | L66152285 | Bague | Disponible | Voir la pièce |
| 8 | L66152286 | Vis | Disponible | Voir la pièce |
| 8 | L66152286 | Vis | Disponible | Voir la pièce |
| 9 | L66152287 | Rondelle | Disponible | Voir la pièce |
| 9 | L66152287 | Rondelle | Disponible | Voir la pièce |
| 10 | L66152288 | Carter moteur | Disponible | Voir la pièce |
| 11 | L66152247 | Vis | Disponible | Voir la pièce |
| 12 | L66152289 | Fixation cable | Disponible | Voir la pièce |
| 13 | L66152096 | Protection | Disponible | Voir la pièce |
| 14 | L66152295 | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152319 | Carter | Disponible | Voir la pièce |
| 2 | L66152320 | Demarrage complet | Disponible | Voir la pièce |
| 3 | L66152321 | Poignée de démarrage | Disponible | Voir la pièce |
| 4 | L66152322 | Cover | Disponible | Voir la pièce |
| 5 | L66152247 | Vis | Disponible | Voir la pièce |

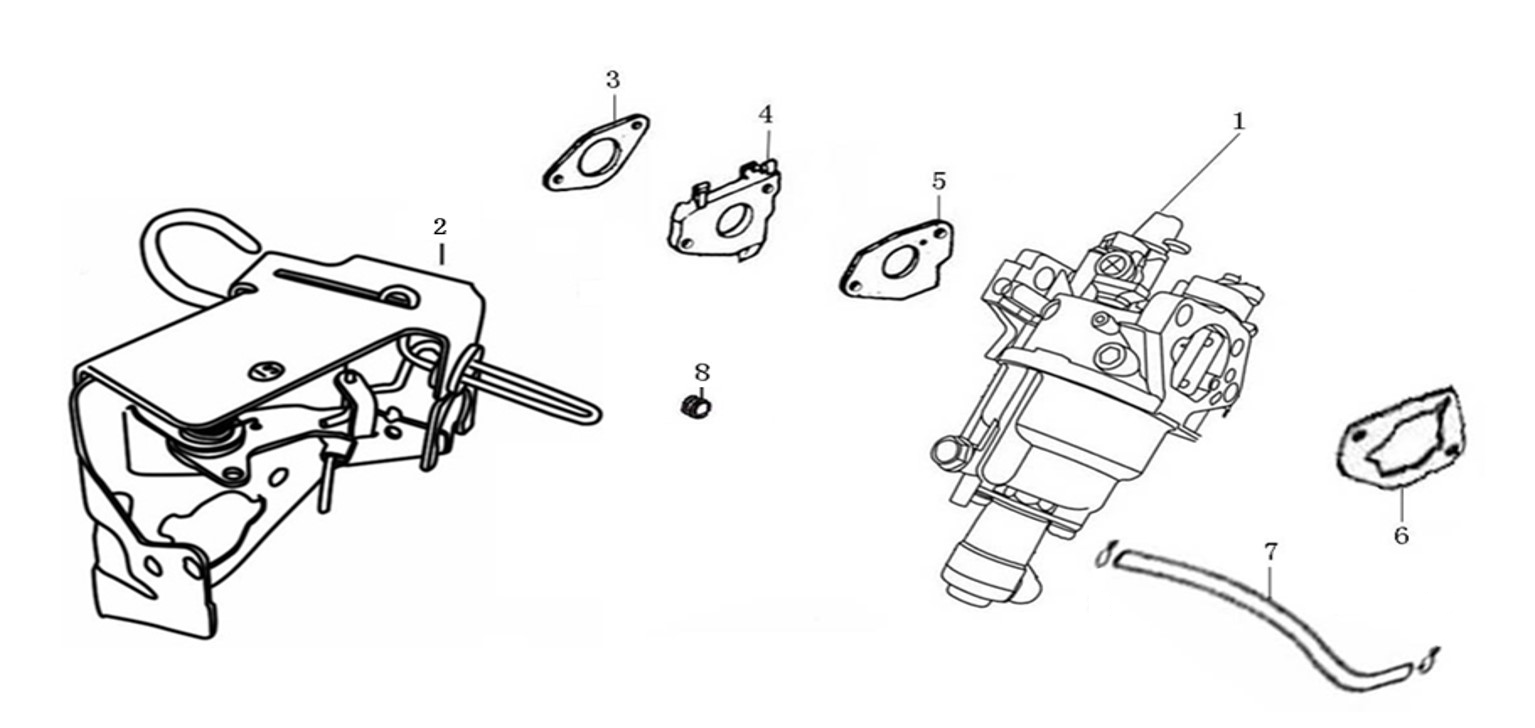

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152323 | Carburateur | Disponible | Voir la pièce |
| 2 | L66152324 | Commande | Disponible | Voir la pièce |
| 3 | L66152325 | Joint | Disponible | Voir la pièce |
| 4 | L66152326 | Bride termique | Disponible | Voir la pièce |
| 5 | L66152327 | Joint | Disponible | Voir la pièce |
| 6 | L66152328 | Joint | Disponible | Voir la pièce |
| 7 | L66152329 | Tuyau | Disponible | Voir la pièce |
| 8 | L66152330 | Manchon | Disponible | Voir la pièce |

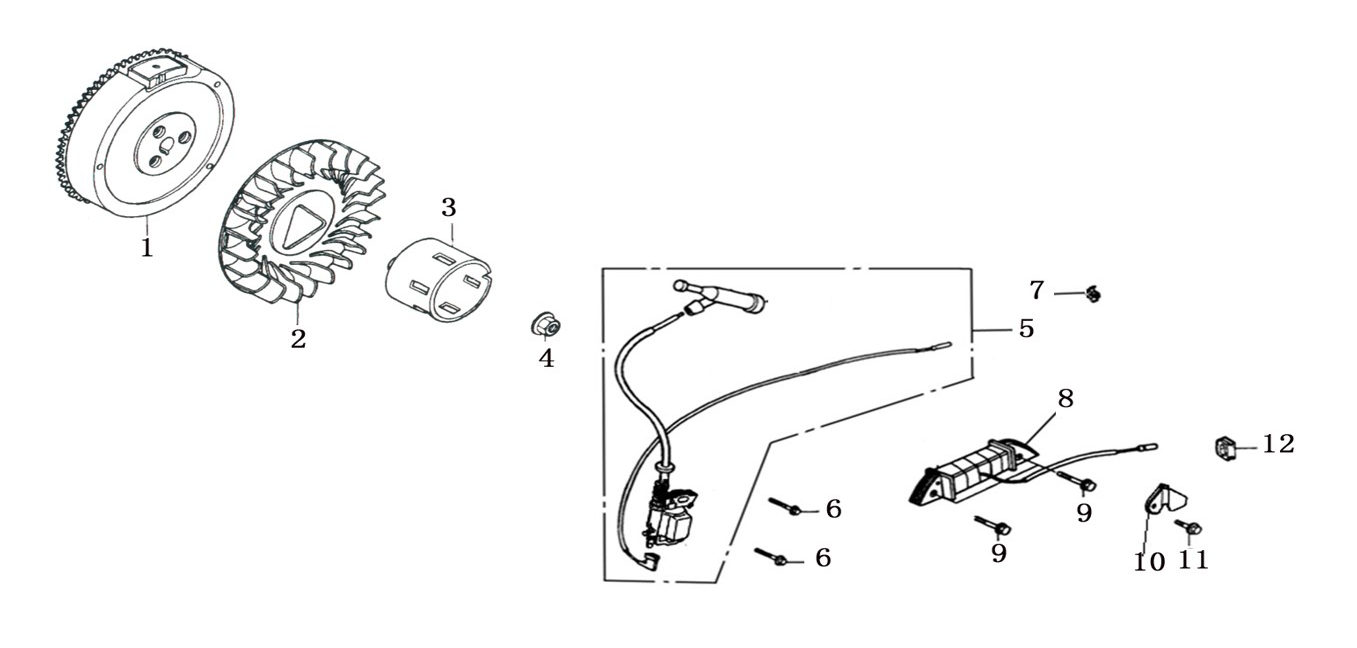

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152331 | Volant | Disponible | Voir la pièce |
| 2 | L66152332 | Ventilateur | Disponible | Voir la pièce |
| 3 | L66152333 | Poulie | Disponible | Voir la pièce |
| 4 | L66152334 | Ecrou | Disponible | Voir la pièce |
| 5 | L66152335 | Bobine | Disponible | Voir la pièce |
| 6 | L66152147 | Vis | Disponible | Voir la pièce |
| 6 | L66152147 | Vis | Disponible | Voir la pièce |
| 7 | L66152336 | Fixation cable | Disponible | Voir la pièce |
| 8 | L66152337 | Plaques de chargement | Disponible | Voir la pièce |
| 9 | L66152338 | Vis | Disponible | Voir la pièce |
| 9 | L66152338 | Vis | Disponible | Voir la pièce |
| 10 | L66152339 | Plaquette | Disponible | Voir la pièce |
| 11 | L66152247 | Vis | Disponible | Voir la pièce |
| 12 | L66152340 | Fixation cable | Disponible | Voir la pièce |

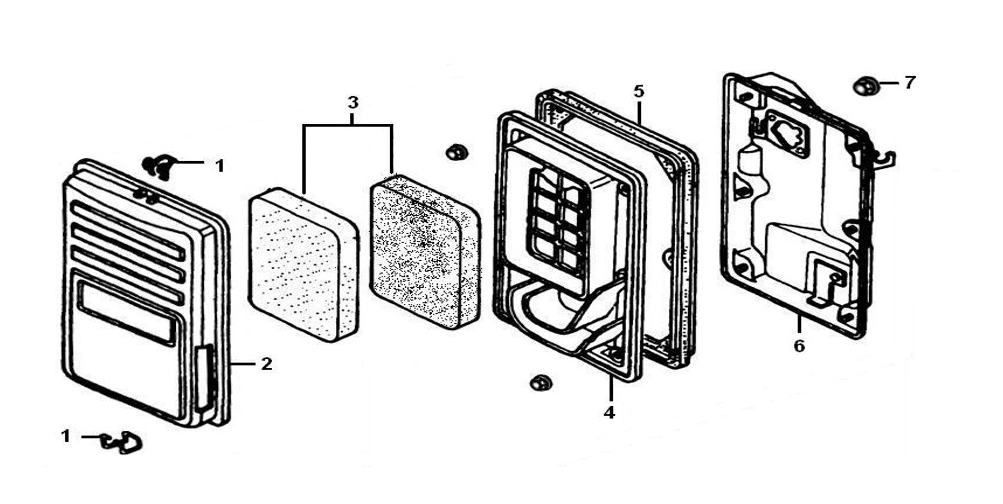

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152341 | Clip | Disponible | Voir la pièce |
| 1 | L66152341 | Clip | Disponible | Voir la pièce |
| 2 | L66152342 | Couvercle filtre | Disponible | Voir la pièce |
| 3 | L66152345 | Filtre aire | Disponible | Voir la pièce |
| 4 | L66152346 | Support filtre | Disponible | Voir la pièce |
| 5 | L66152347 | Bague | Disponible | Voir la pièce |
| 6 | L66152348 | Support filtre | Disponible | Voir la pièce |
| 7 | L66152154 | Ecrou | Disponible | Voir la pièce |

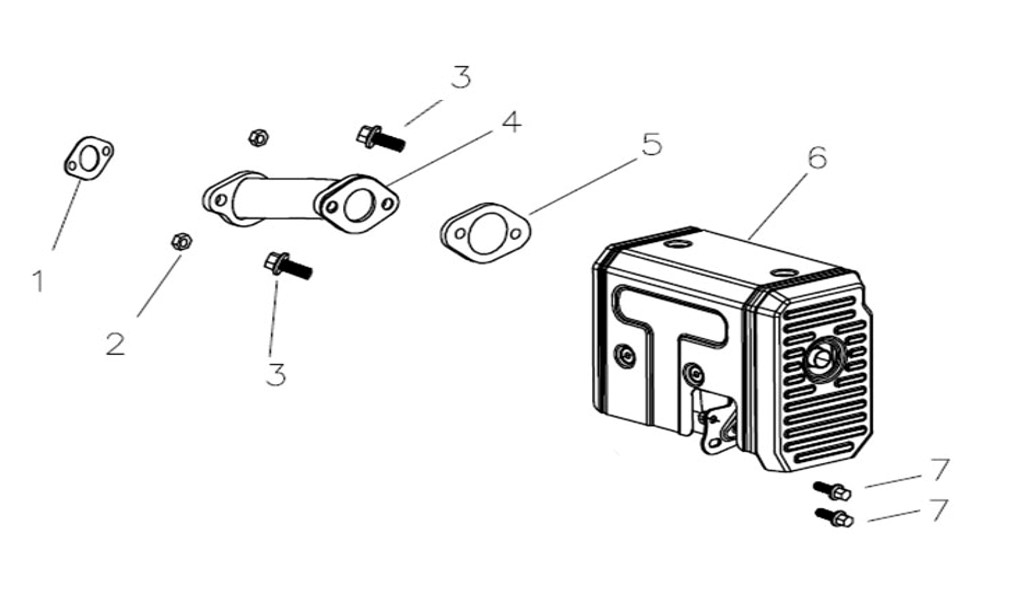

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152355 | Joint | Disponible | Voir la pièce |
| 2 | L66152169 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152356 | Vis | Disponible | Voir la pièce |
| 3 | L66152356 | Vis | Disponible | Voir la pièce |
| 4 | L66152357 | Pot dechappement | Disponible | Voir la pièce |
| 5 | L66152358 | Joint | Disponible | Voir la pièce |
| 6 | L66152360 | Pot | Disponible | Voir la pièce |
| 7 | L66152359 | Vis | Disponible | Voir la pièce |
| 7 | L66152359 | Vis | Disponible | Voir la pièce |

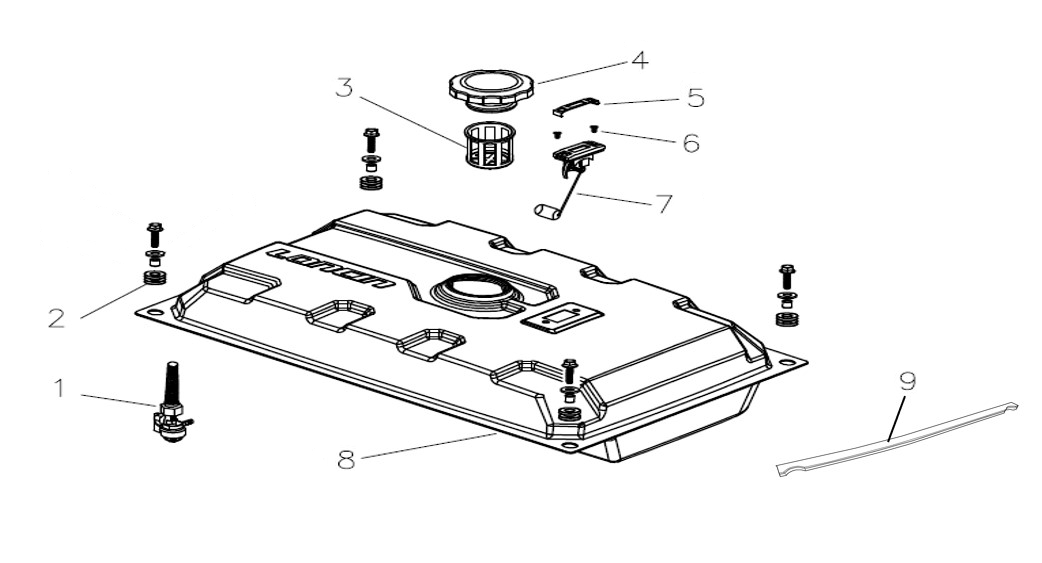

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152184 | Robinet | Disponible | Voir la pièce |
| 2 | L66152182 | Amortisseur | Disponible | Voir la pièce |
| 3 | L66152175 | Filtre | Disponible | Voir la pièce |
| 4 | L66152174 | Bouchon | Disponible | Voir la pièce |
| 5 | L66152176 | Clip | Disponible | Voir la pièce |
| 6 | L66152177 | Vis | Disponible | Voir la pièce |
| 7 | L66152178 | Niveau d | Disponible | Voir la pièce |
| 8 | L66152361 | Reservoir | Disponible | Voir la pièce |
| 9 | L66152362 | Amortisseur | Disponible | Voir la pièce |

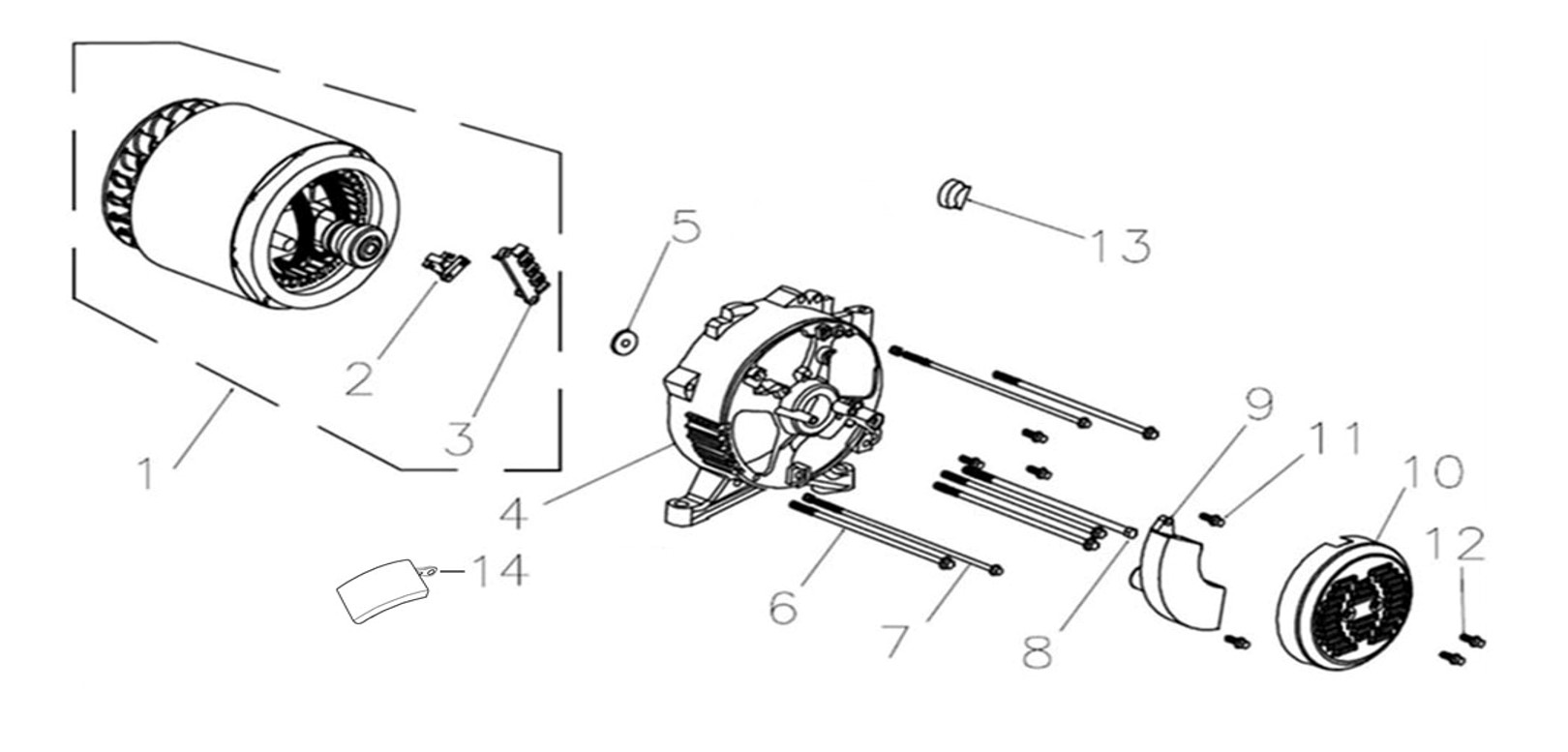

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152363 | Moteur électrique | Disponible | Voir la pièce |
| 2 | L66152364 | Plaque terminale | Disponible | Voir la pièce |
| 3 | L66152365 | Charbon | Disponible | Voir la pièce |
| 4 | L66152366 | Support du moteur | Disponible | Voir la pièce |
| 5 | L66152367 | Rondelle | Disponible | Voir la pièce |
| 6 | L66152368 | Vis | Disponible | Voir la pièce |
| 7 | L66152369 | Vis | Disponible | Voir la pièce |
| 8 | L66152370 | Vis | Disponible | Voir la pièce |
| 9 | L66152371 | Regulateur | Disponible | Voir la pièce |
| 10 | L66152372 | Cover | Disponible | Voir la pièce |
| 11 | L66152373 | Vis | Disponible | Voir la pièce |
| 12 | L66152221 | Vis | Disponible | Voir la pièce |
| 13 | L66152374 | Limiteur | Disponible | Voir la pièce |
| 14 | L66152375 | Cover | Disponible | Voir la pièce |

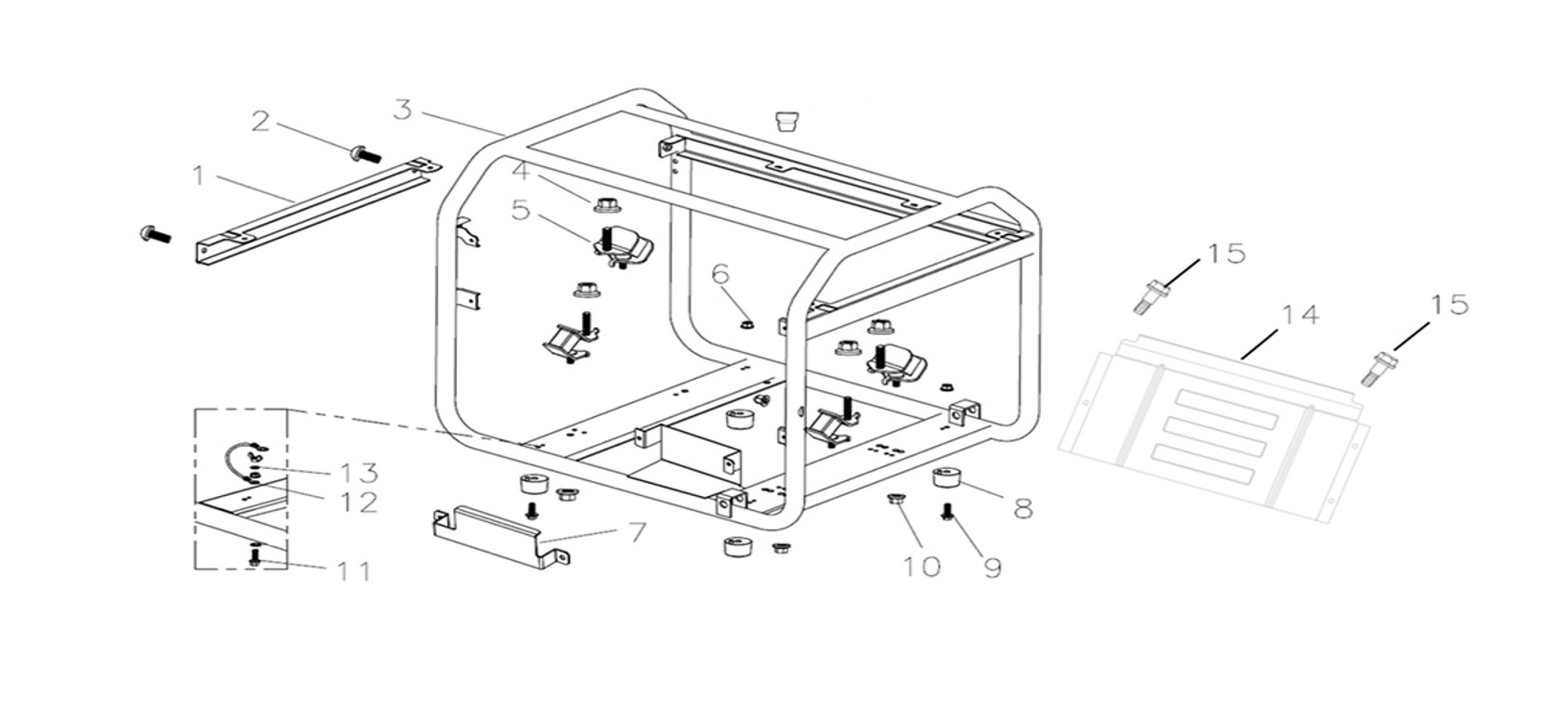

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152376 | Etrier | Disponible | Voir la pièce |
| 2 | L66152377 | Vis | Disponible | Voir la pièce |
| 3 | L66152378 | Châssis | Disponible | Voir la pièce |
| 4 | L66152379 | Ecrou | Disponible | Voir la pièce |
| 5 | L66152380 | Amortisseur | Disponible | Voir la pièce |
| 6 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 7 | L66152381 | Etrier | Disponible | Voir la pièce |
| 8 | L66152204 | Amortisseur | Disponible | Voir la pièce |
| 9 | L66152090 | Vis | Disponible | Voir la pièce |
| 10 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 11 | L66152147 | Vis | Disponible | Voir la pièce |
| 12 | L66152382 | Câble de terre | Disponible | Voir la pièce |
| 13 | L66152101 | Rondelle | Disponible | Voir la pièce |
| 14 | L66152383 | Protection | Disponible | Voir la pièce |
| 15 | L66152384 | Vis | Disponible | Voir la pièce |
| 15 | L66152384 | Vis | Disponible | Voir la pièce |

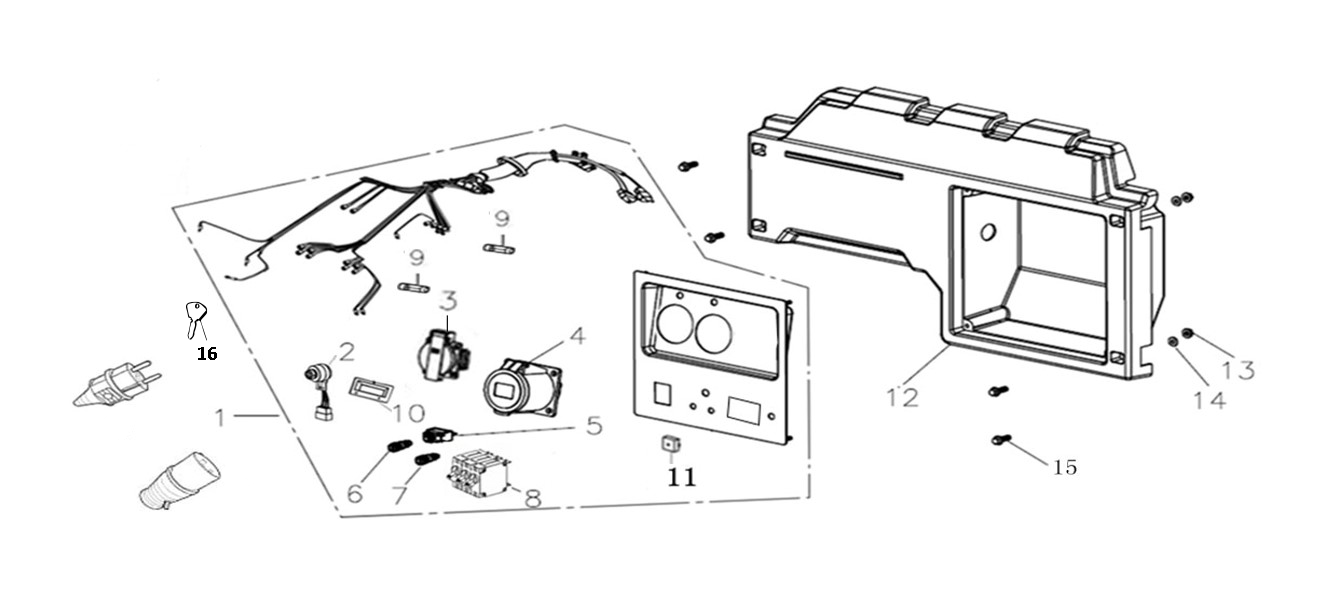

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152386 | Panneau de contrôle | Disponible | Voir la pièce |
| 2 | L66152387 | Interrupteur demarr. | Disponible | Voir la pièce |
| 3 | L66152388 | Prise de courant | Disponible | Voir la pièce |
| 4 | L66152389 | Prise de courant | Disponible | Voir la pièce |
| 5 | L66152195 | Protection électrique | Disponible | Voir la pièce |
| 6 | L66152191 | Borne positive | Disponible | Voir la pièce |
| 7 | L66152190 | Borne négative | Disponible | Voir la pièce |
| 8 | L66152390 | Protection électrique | Disponible | Voir la pièce |
| 9 | L66152391 | Fusee | Disponible | Voir la pièce |
| 9 | L66152391 | Fusee | Disponible | Voir la pièce |
| 10 | L66152392 | Minuterie | Disponible | Voir la pièce |
| 11 | L66152196 | Redresseur | Disponible | Voir la pièce |
| 12 | L66152393 | Supporte panneau | Disponible | Voir la pièce |
| 13 | L66152199 | Ecrou | Disponible | Voir la pièce |
| 14 | L66152394 | Rondelle | Disponible | Voir la pièce |
| 15 | L66152090 | Vis | Disponible | Voir la pièce |
| 16 | L66152186 | Clef a demarrage | Disponible | Voir la pièce |

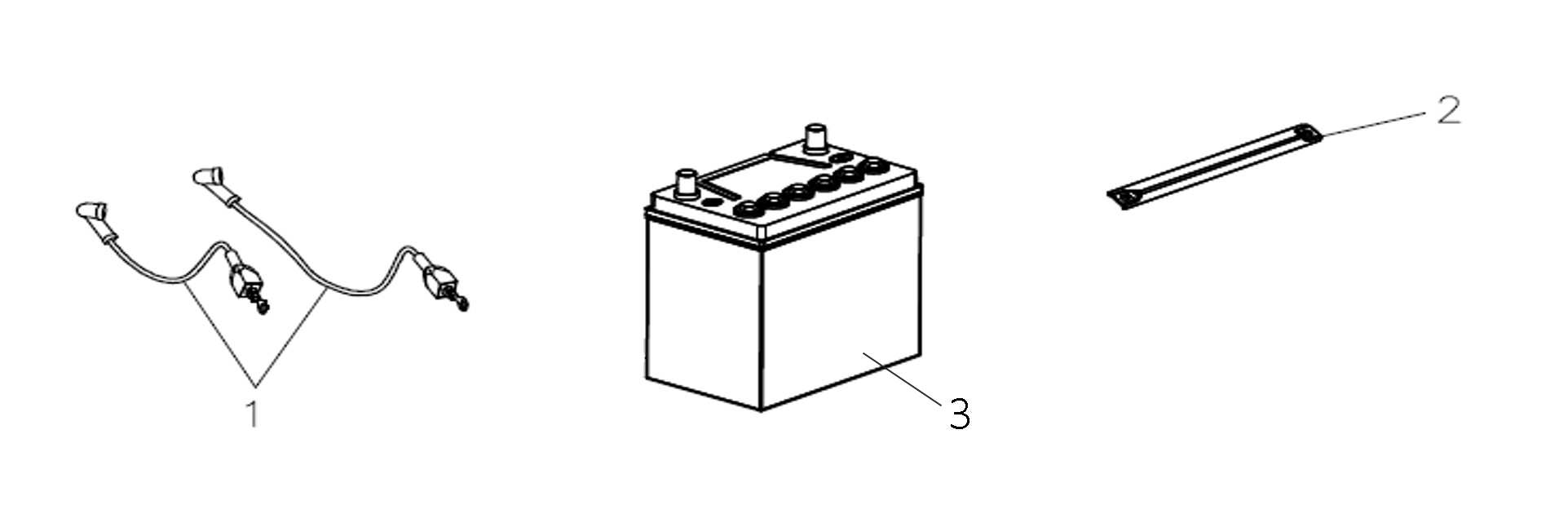

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152464 | Câble | Non reliée | |
| 2 | L66152466 | Etrier | Non reliée | |
| 3 | L66152972 | Batterie | Non reliée |

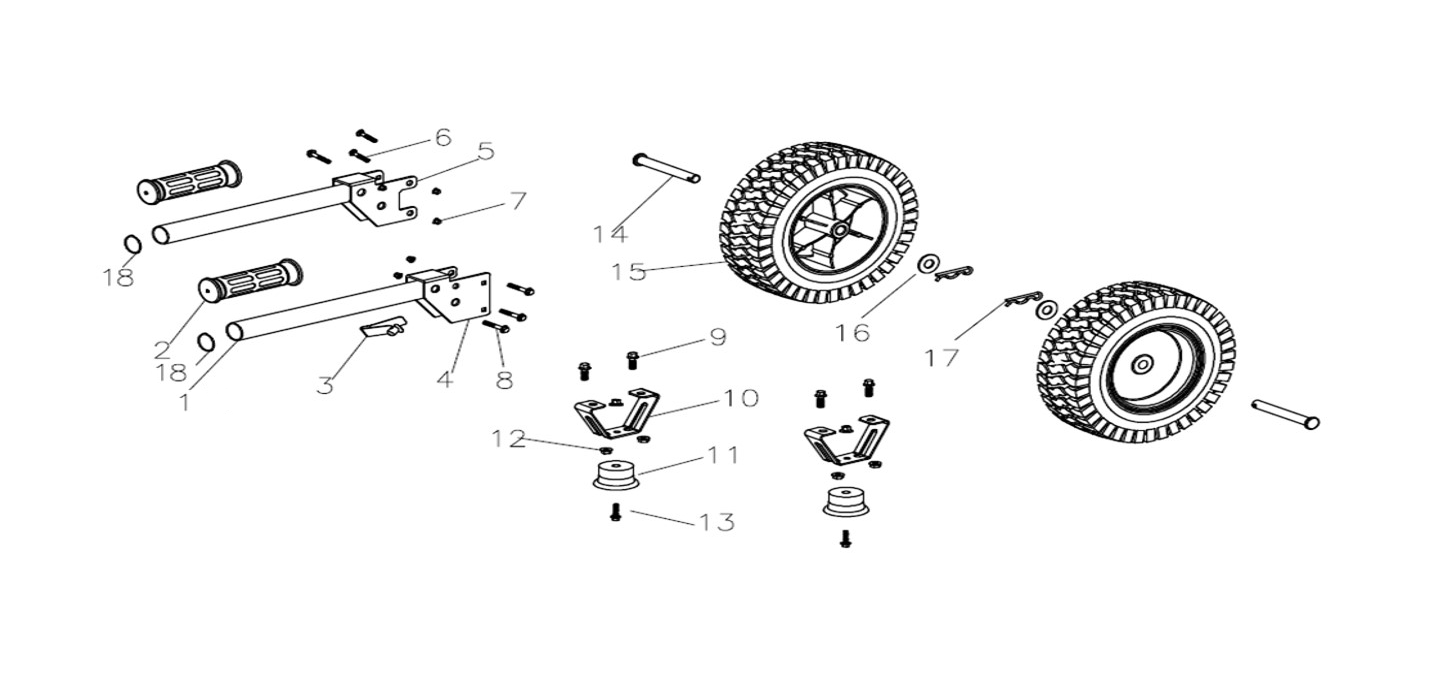

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152400 | Levier | Disponible | Voir la pièce |
| 2 | L66152401 | Poignée caoutchouc | Disponible | Voir la pièce |
| 3 | L66152402 | Levier | Disponible | Voir la pièce |
| 4 | L66152403 | Support levier | Disponible | Voir la pièce |
| 5 | L66152404 | Support levier | Disponible | Voir la pièce |
| 6 | L66152405 | Vis | Disponible | Voir la pièce |
| 7 | L66152406 | Ecrou | Disponible | Voir la pièce |
| 8 | L66152407 | Vis | Disponible | Voir la pièce |
| 9 | L66152090 | Vis | Disponible | Voir la pièce |
| 10 | L66152408 | Support anti-vibration | Disponible | Voir la pièce |
| 11 | L66152409 | Amortisseur | Disponible | Voir la pièce |
| 12 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 13 | L66152410 | Vis | Disponible | Voir la pièce |
| 14 | L66152411 | Pivot | Disponible | Voir la pièce |
| 15 | L66152412 | Roue | Disponible | Voir la pièce |
| 16 | L66152413 | Rondelle | Disponible | Voir la pièce |
| 17 | L66152414 | Clip | Disponible | Voir la pièce |
| 18 | L66152415 | Bouchon | Disponible | Voir la pièce |
| 18 | L66152415 | Bouchon | Disponible | Voir la pièce |
