Vue Éclatée PGE 35 DCS
Retrouvez les pièces détachées, références et repères disponibles pour PGE 35 DCS.

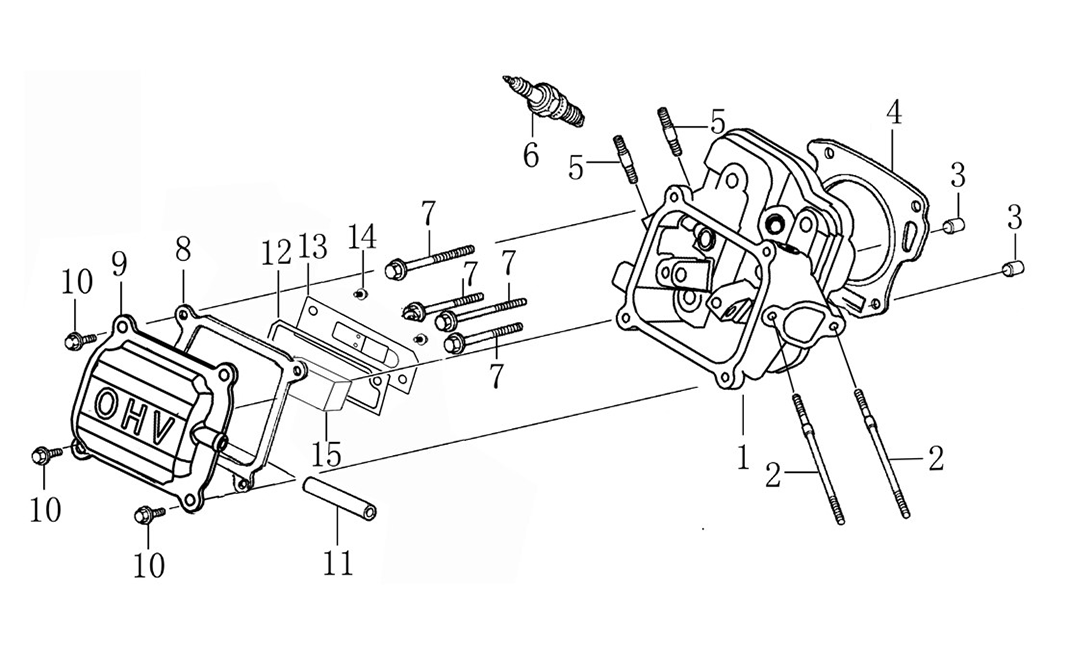

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152225 | Cylindre | Disponible | Voir la pièce |
| 2 | L66152082 | Goujon | Disponible | Voir la pièce |
| 2 | L66152082 | Goujon | Disponible | Voir la pièce |
| 3 | L66152083 | Pivot | Disponible | Voir la pièce |
| 3 | L66152083 | Pivot | Disponible | Voir la pièce |
| 4 | L66152226 | Joint | Disponible | Voir la pièce |
| 5 | L66152085 | Goujon | Disponible | Voir la pièce |
| 5 | L66152085 | Goujon | Disponible | Voir la pièce |
| 6 | L66152086 | Bougie | Disponible | Voir la pièce |
| 7 | L66152087 | Vis | Disponible | Voir la pièce |
| 7 | L66152087 | Vis | Disponible | Voir la pièce |
| 7 | L66152087 | Vis | Disponible | Voir la pièce |
| 7 | L66152087 | Vis | Disponible | Voir la pièce |
| 8 | L66152227 | Joint | Disponible | Voir la pièce |
| 9 | L66152228 | Couvercle | Disponible | Voir la pièce |
| 10 | L66152090 | Vis | Disponible | Voir la pièce |
| 10 | L66152090 | Vis | Disponible | Voir la pièce |
| 10 | L66152090 | Vis | Disponible | Voir la pièce |
| 11 | L66152229 | Tuyau soupirail | Disponible | Voir la pièce |
| 12 | L66152230 | Joint | Disponible | Voir la pièce |
| 13 | L66152231 | Couvercle | Disponible | Voir la pièce |
| 14 | L66152232 | Vis | Disponible | Voir la pièce |
| 15 | L66152233 | Filtre huile | Disponible | Voir la pièce |

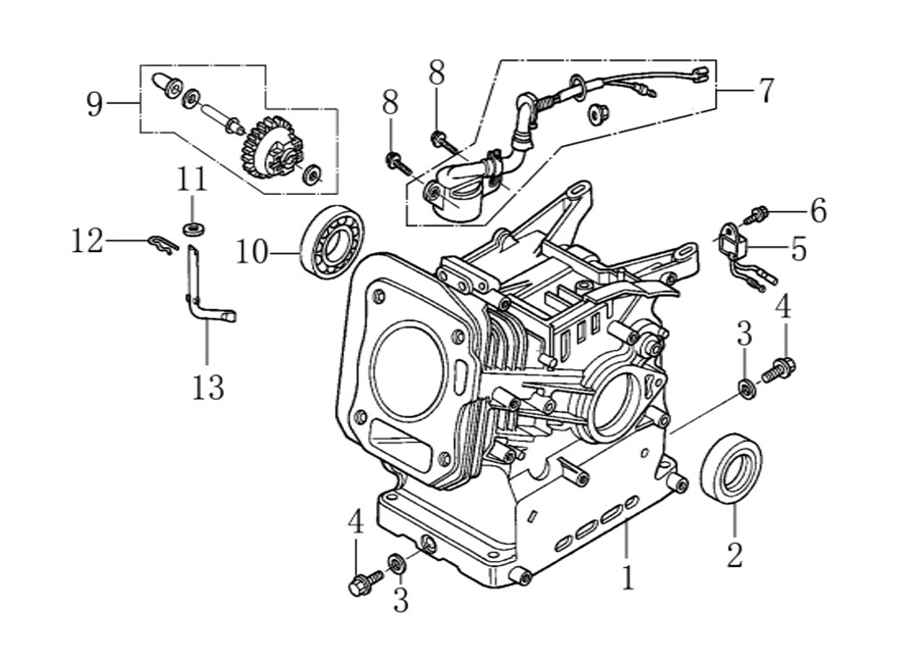

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152234 | Carter moteur | Disponible | Voir la pièce |
| 2 | L66152093 | Bague | Disponible | Voir la pièce |
| 3 | L66152094 | Rondelle | Disponible | Voir la pièce |
| 3 | L66152094 | Rondelle | Disponible | Voir la pièce |
| 4 | L66152095 | Vis | Disponible | Voir la pièce |
| 4 | L66152095 | Vis | Disponible | Voir la pièce |
| 5 | L66152096 | Protection | Disponible | Voir la pièce |
| 6 | L66152097 | Vis | Disponible | Voir la pièce |
| 7 | L66152098 | Capteur d | Disponible | Voir la pièce |
| 8 | L66152090 | Vis | Disponible | Voir la pièce |
| 8 | L66152090 | Vis | Disponible | Voir la pièce |
| 9 | L66152099 | Regulateur | Disponible | Voir la pièce |
| 10 | L66152263 | Roulement | Disponible | Voir la pièce |
| 11 | L66152101 | Rondelle | Disponible | Voir la pièce |
| 12 | L66152102 | Clip | Disponible | Voir la pièce |
| 13 | L66152103 | Levier de regulation | Disponible | Voir la pièce |

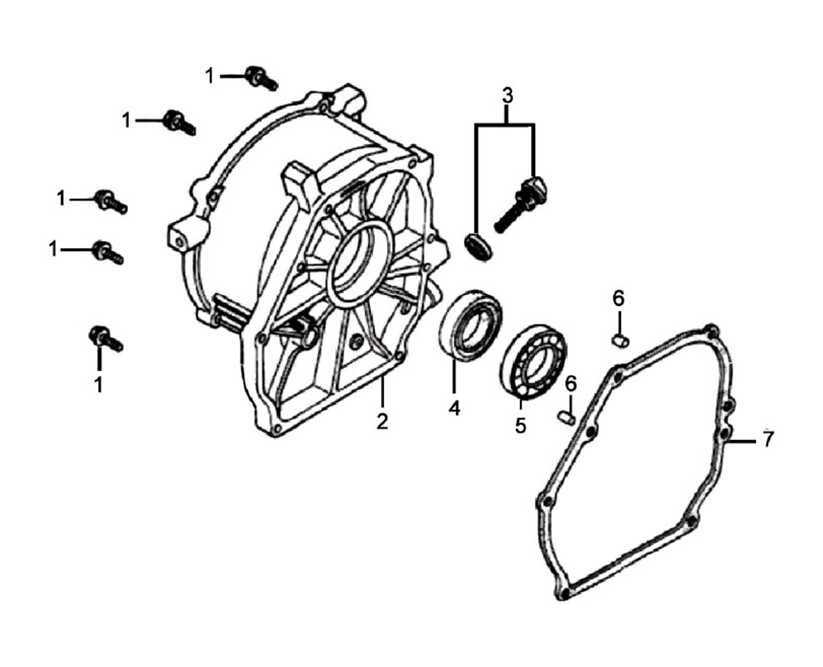

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152104 | Vis | Disponible | Voir la pièce |
| 1 | L66152104 | Vis | Disponible | Voir la pièce |
| 1 | L66152104 | Vis | Disponible | Voir la pièce |
| 1 | L66152104 | Vis | Disponible | Voir la pièce |
| 1 | L66152104 | Vis | Disponible | Voir la pièce |
| 2 | L66152105 | Couvercle subassment | Disponible | Voir la pièce |
| 3 | L66152106 | Bouchon huile | Disponible | Voir la pièce |
| 4 | L66152093 | Bague | Disponible | Voir la pièce |
| 5 | L66152263 | Roulement | Disponible | Voir la pièce |
| 6 | L66152107 | Pivot | Disponible | Voir la pièce |
| 6 | L66152107 | Pivot | Disponible | Voir la pièce |
| 7 | L66152108 | Joint | Disponible | Voir la pièce |

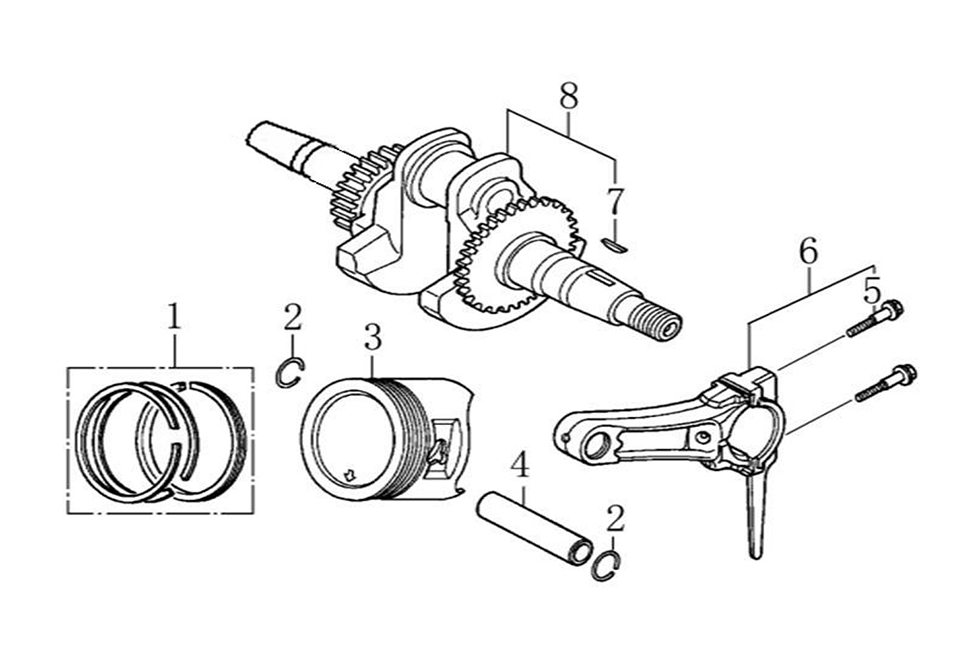

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152235 | Kit segments | Disponible | Voir la pièce |
| 2 | L66152110 | Bague | Disponible | Voir la pièce |
| 2 | L66152110 | Bague | Disponible | Voir la pièce |
| 3 | L66152236 | Piston | Disponible | Voir la pièce |
| 4 | L66152112 | Axe piston | Disponible | Voir la pièce |
| 5 | L66152113 | Boulon | Disponible | Voir la pièce |
| 6 | L66152237 | Bielle complète | Disponible | Voir la pièce |
| 7 | L66152115 | Clavette | Disponible | Voir la pièce |
| 8 | L66152238 | Vilebrequin | Disponible | Voir la pièce |

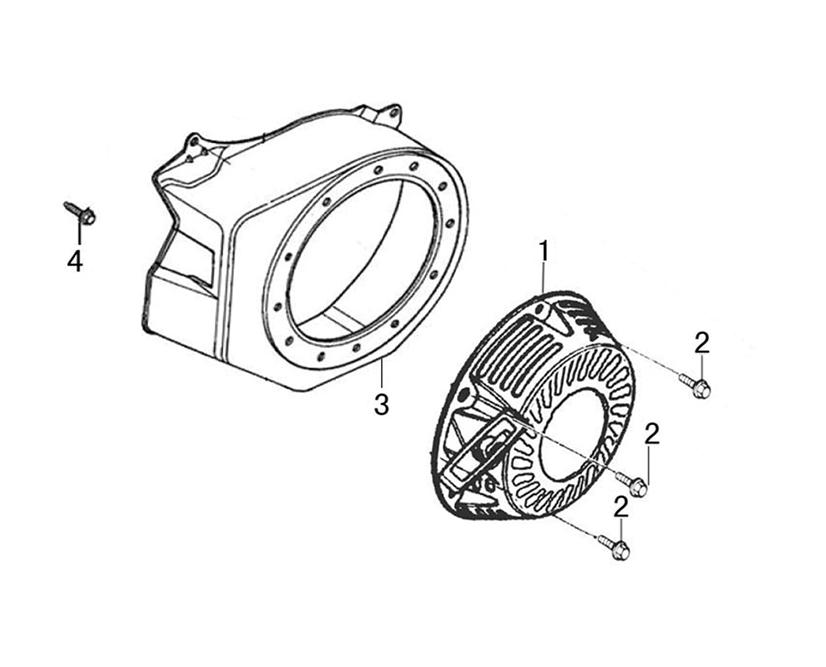

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152118 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66152119 | Vis | Disponible | Voir la pièce |
| 2 | L66152119 | Vis | Disponible | Voir la pièce |
| 2 | L66152119 | Vis | Disponible | Voir la pièce |
| 3 | L66152246 | Carter | Disponible | Voir la pièce |
| 4 | L66152247 | Vis | Disponible | Voir la pièce |

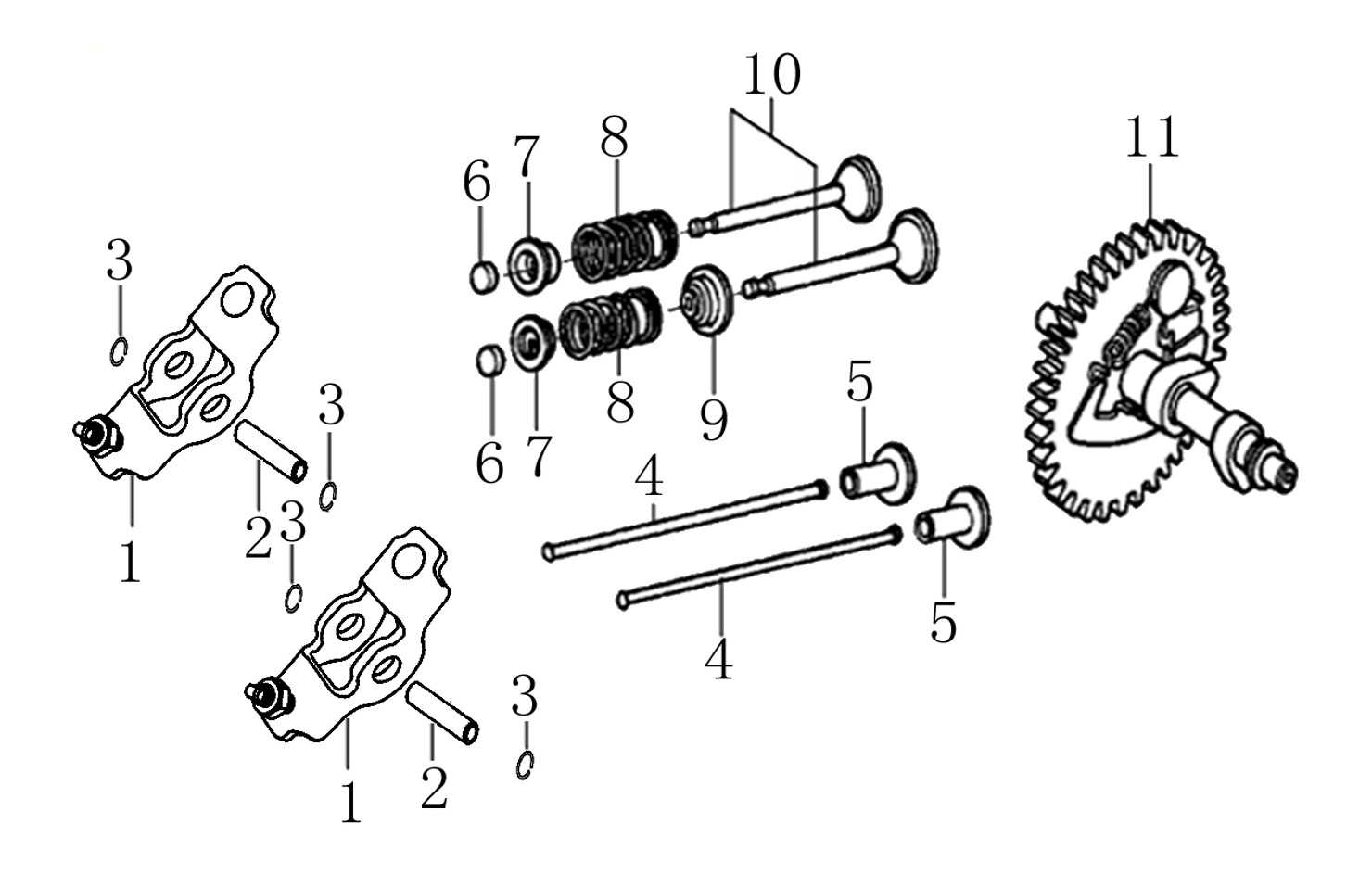

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152239 | Balancier | Disponible | Voir la pièce |
| 1 | L66152239 | Balancier | Disponible | Voir la pièce |
| 2 | L66152240 | Pivot | Disponible | Voir la pièce |
| 2 | L66152240 | Pivot | Disponible | Voir la pièce |
| 3 | L66152241 | Bague | Disponible | Voir la pièce |
| 3 | L66152241 | Bague | Disponible | Voir la pièce |
| 3 | L66152241 | Bague | Disponible | Voir la pièce |
| 3 | L66152241 | Bague | Disponible | Voir la pièce |
| 4 | L66152242 | Tige balancier | Disponible | Voir la pièce |
| 4 | L66152242 | Tige balancier | Disponible | Voir la pièce |
| 5 | L66152127 | Guide | Disponible | Voir la pièce |
| 5 | L66152127 | Guide | Disponible | Voir la pièce |
| 6 | L66152128 | Bouchon de valve | Disponible | Voir la pièce |
| 6 | L66152128 | Bouchon de valve | Disponible | Voir la pièce |
| 7 | L66152129 | Guide ressort | Disponible | Voir la pièce |
| 7 | L66152129 | Guide ressort | Disponible | Voir la pièce |
| 8 | L66152130 | Ressort soupape | Disponible | Voir la pièce |
| 8 | L66152130 | Ressort soupape | Disponible | Voir la pièce |
| 9 | L66152243 | Bague | Disponible | Voir la pièce |
| 10 | L66152244 | Kits de valves | Disponible | Voir la pièce |
| 11 | L66152133 | Arbre à cames | Disponible | Voir la pièce |

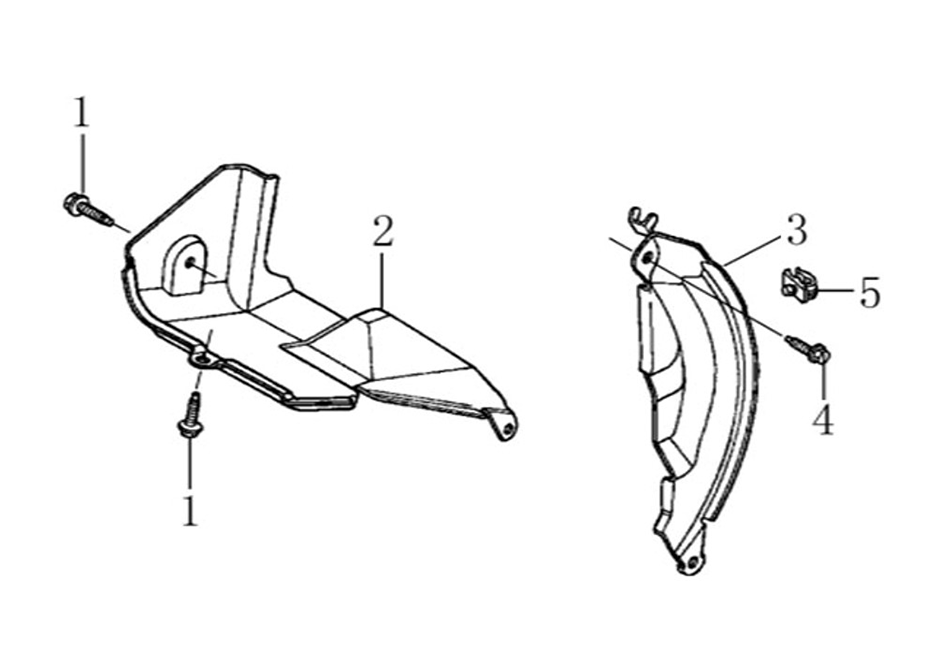

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152135 | Vis | Disponible | Voir la pièce |
| 1 | L66152135 | Vis | Disponible | Voir la pièce |
| 2 | L66152248 | Deflecteur | Disponible | Voir la pièce |
| 3 | L66152137 | Convoyeur latéral | Disponible | Voir la pièce |
| 4 | L66152138 | Vis | Disponible | Voir la pièce |
| 5 | L66152139 | Arrêt | Disponible | Voir la pièce |

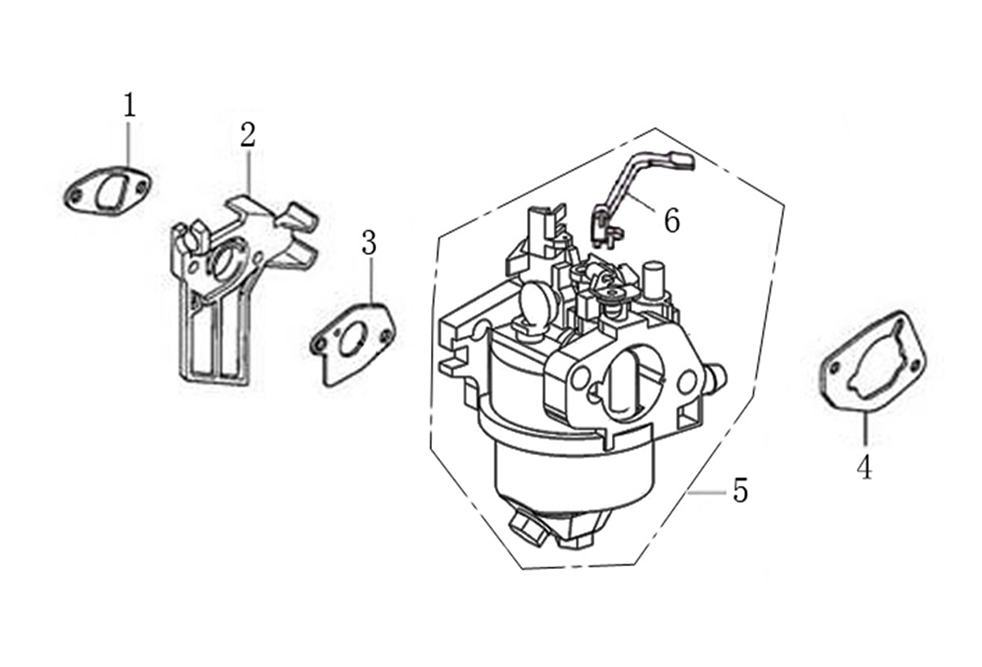

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152144 | Joint | Disponible | Voir la pièce |
| 2 | L66152143 | Bride termique | Disponible | Voir la pièce |
| 3 | L66152142 | Joint | Disponible | Voir la pièce |
| 4 | L66152141 | Joint | Disponible | Voir la pièce |
| 5 | L66152249 | Carburateur | Disponible | Voir la pièce |
| 6 | L66152250 | Levier | Disponible | Voir la pièce |

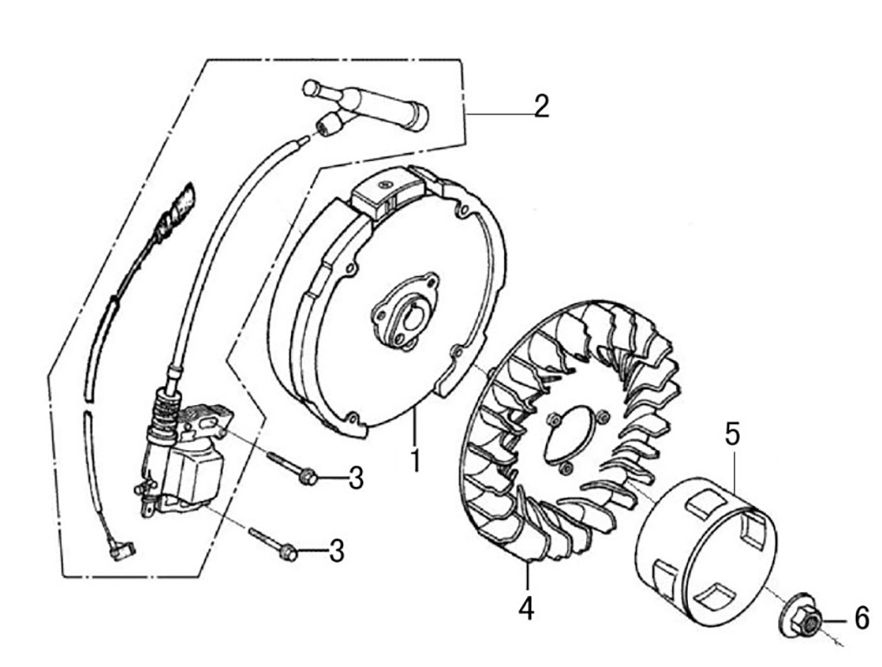

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152251 | Volant | Disponible | Voir la pièce |
| 2 | L66152146 | Bobine | Disponible | Voir la pièce |
| 3 | L66152147 | Vis | Disponible | Voir la pièce |
| 3 | L66152147 | Vis | Disponible | Voir la pièce |
| 4 | L66152252 | Ventilateur | Disponible | Voir la pièce |
| 5 | L66152253 | Poulie | Disponible | Voir la pièce |
| 6 | L66152150 | Ecrou | Disponible | Voir la pièce |

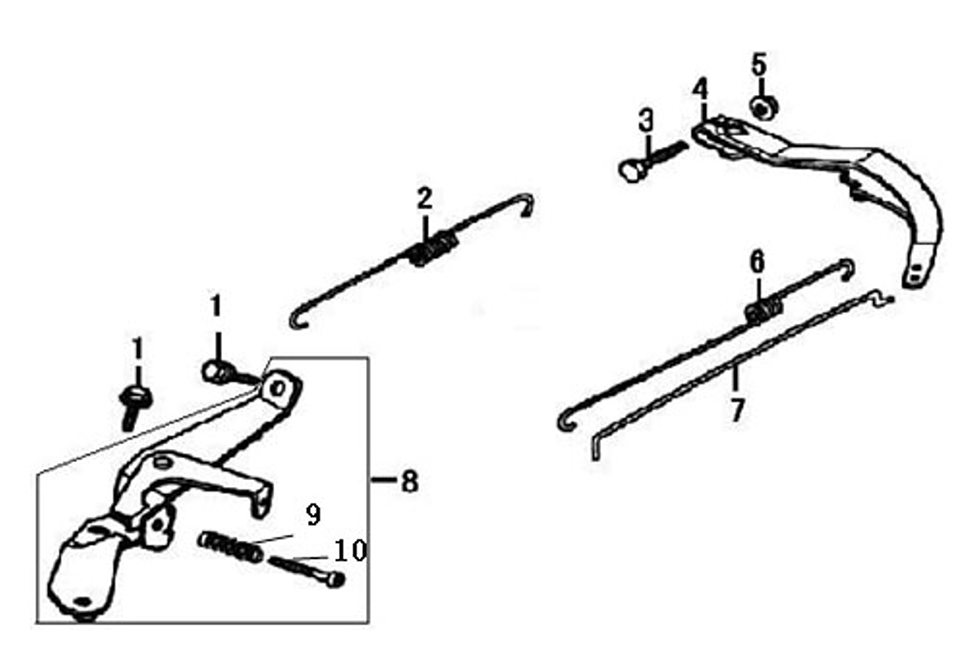

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152097 | Vis | Disponible | Voir la pièce |
| 1 | L66152097 | Vis | Disponible | Voir la pièce |
| 2 | L66152151 | Ressort | Disponible | Voir la pièce |
| 3 | L66152152 | Vis | Disponible | Voir la pièce |
| 4 | L66152153 | Tige du régulateur | Disponible | Voir la pièce |
| 5 | L66152254 | Ecrou | Disponible | Voir la pièce |
| 6 | L66152155 | Ressort | Disponible | Voir la pièce |
| 7 | L66152156 | Levier accelerateur | Disponible | Voir la pièce |
| 8 | L66152157 | Groupe accélérateur | Disponible | Voir la pièce |
| 9 | L66152158 | Ressort | Disponible | Voir la pièce |
| 10 | L66152159 | Vis | Disponible | Voir la pièce |

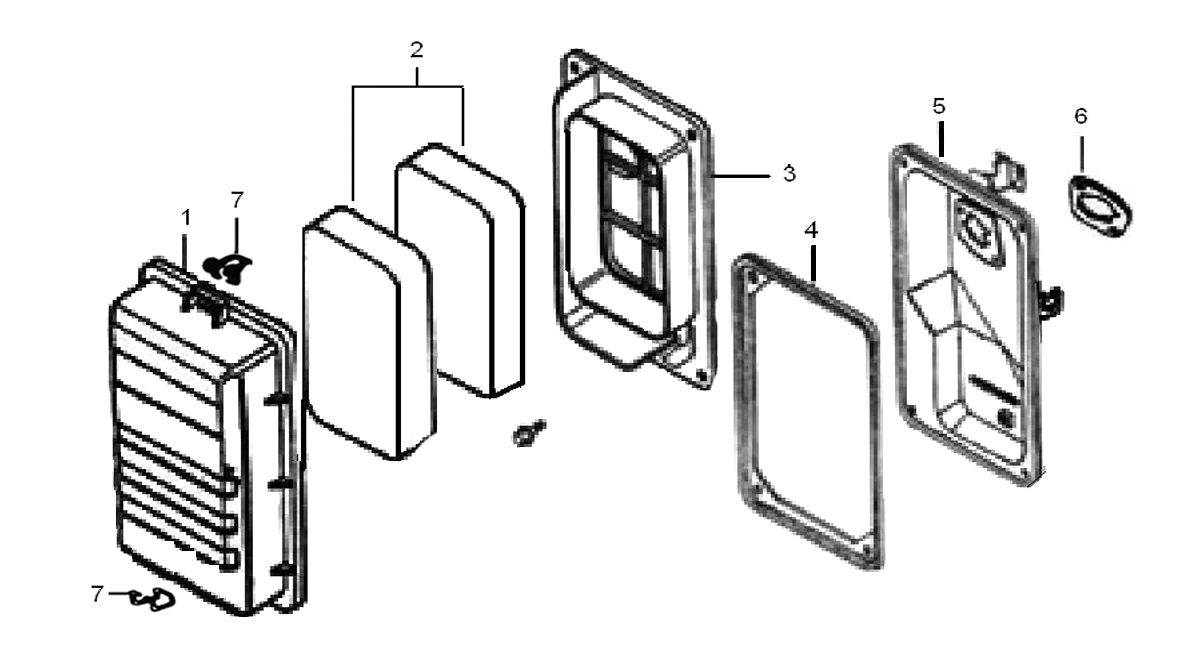

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152160 | Couvercle filtre | Disponible | Voir la pièce |
| 2 | L66152163 | Filtre aire | Disponible | Voir la pièce |
| 3 | L66152164 | Support filtre | Disponible | Voir la pièce |
| 4 | L66152165 | Bague | Disponible | Voir la pièce |
| 5 | L66152166 | Support filtre | Disponible | Voir la pièce |
| 6 | L66152141 | Joint | Disponible | Voir la pièce |
| 7 | L66152865 | Clip | Non reliée | |
| 7 | L66152865 | Clip | Non reliée |

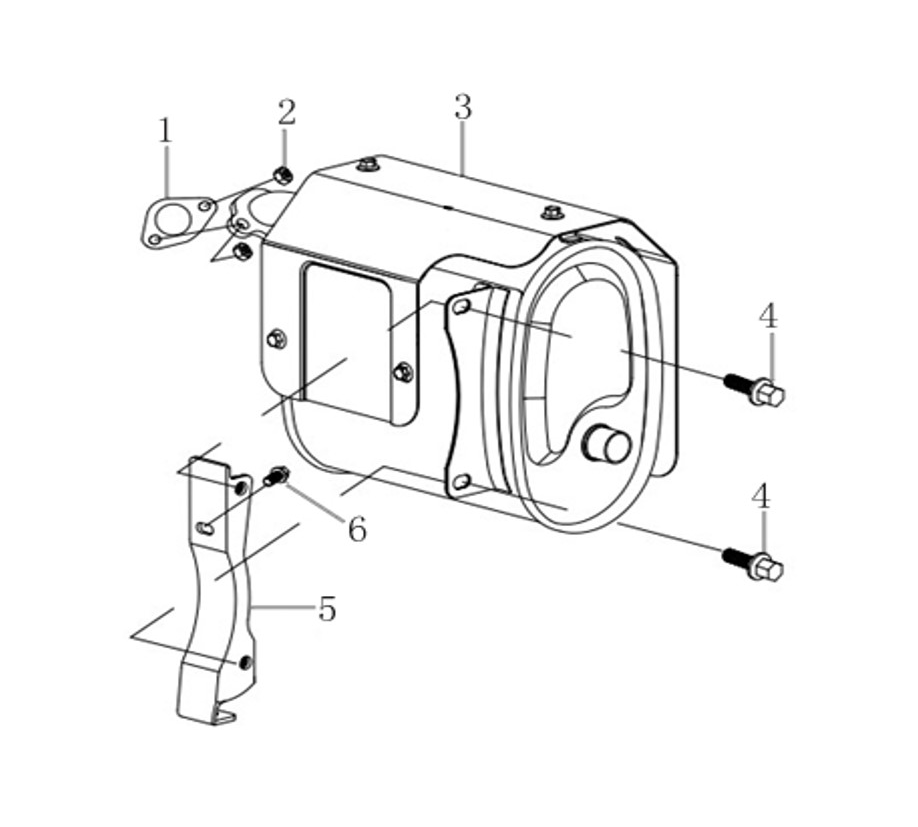

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152168 | Joint | Disponible | Voir la pièce |
| 2 | L66152169 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152255 | Pot | Disponible | Voir la pièce |
| 4 | L66152171 | Vis | Disponible | Voir la pièce |
| 4 | L66152171 | Vis | Disponible | Voir la pièce |
| 5 | L66152172 | Support d | Disponible | Voir la pièce |
| 6 | L66152173 | Vis | Disponible | Voir la pièce |

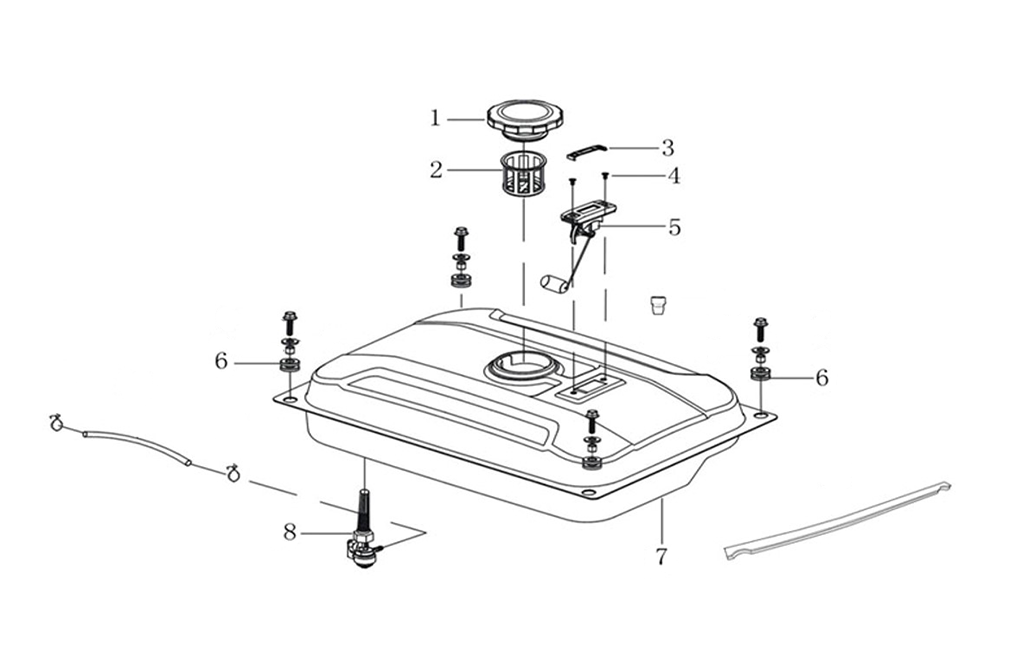

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152174 | Bouchon | Disponible | Voir la pièce |
| 2 | L66152175 | Filtre | Disponible | Voir la pièce |
| 3 | L66152176 | Clip | Disponible | Voir la pièce |
| 4 | L66152177 | Vis | Disponible | Voir la pièce |
| 5 | L66152178 | Niveau d | Disponible | Voir la pièce |
| 6 | L66152182 | Amortisseur | Disponible | Voir la pièce |
| 6 | L66152182 | Amortisseur | Disponible | Voir la pièce |
| 7 | L66152183 | Reservoir | Disponible | Voir la pièce |
| 8 | L66152184 | Robinet | Disponible | Voir la pièce |

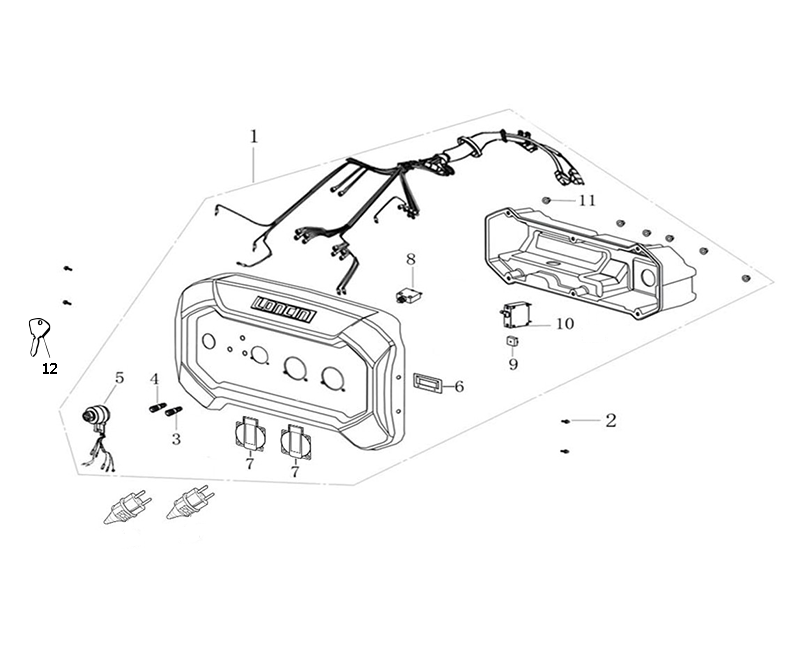

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152258 | Panneau de contrôle OM | Disponible | Voir la pièce |
| 2 | L66152090 | Vis | Disponible | Voir la pièce |
| 3 | L66152190 | Borne négative | Disponible | Voir la pièce |
| 4 | L66152191 | Borne positive | Disponible | Voir la pièce |
| 5 | L66152192 | Interrupteur demarr. | Disponible | Voir la pièce |
| 6 | L66152193 | Minuterie | Disponible | Voir la pièce |
| 7 | L66152194 | Prise de courant | Disponible | Voir la pièce |
| 7 | L66152194 | Prise de courant | Disponible | Voir la pièce |
| 8 | L66152195 | Protection électrique | Disponible | Voir la pièce |
| 9 | L66152196 | Redresseur | Disponible | Voir la pièce |
| 10 | L66152259 | Protection électrique | Disponible | Voir la pièce |
| 11 | L66152199 | Ecrou | Disponible | Voir la pièce |
| 12 | L66152186 | Clef a demarrage | Disponible | Voir la pièce |

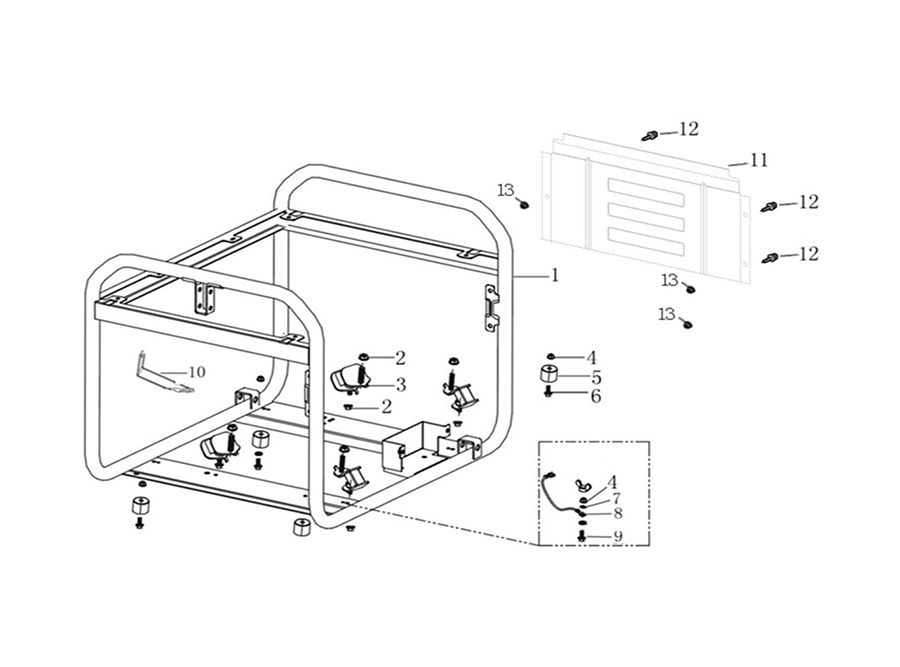

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152201 | Châssis | Disponible | Voir la pièce |
| 2 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 2 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 3 | L66152203 | Amortisseur | Disponible | Voir la pièce |
| 4 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 4 | L66152154 | Ecrou | Disponible | Voir la pièce |
| 5 | L66152204 | Amortisseur | Disponible | Voir la pièce |
| 6 | L66152090 | Vis | Disponible | Voir la pièce |
| 7 | L66152101 | Rondelle | Disponible | Voir la pièce |
| 8 | L66152206 | Câble de terre | Disponible | Voir la pièce |
| 9 | L66152147 | Vis | Disponible | Voir la pièce |
| 10 | L66152208 | Etrier | Disponible | Voir la pièce |
| 11 | L66152209 | Protection | Disponible | Voir la pièce |
| 12 | L66152210 | Vis | Disponible | Voir la pièce |
| 12 | L66152210 | Vis | Disponible | Voir la pièce |
| 12 | L66152210 | Vis | Disponible | Voir la pièce |
| 13 | L66152211 | Ecrou | Disponible | Voir la pièce |
| 13 | L66152211 | Ecrou | Disponible | Voir la pièce |
| 13 | L66152211 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée

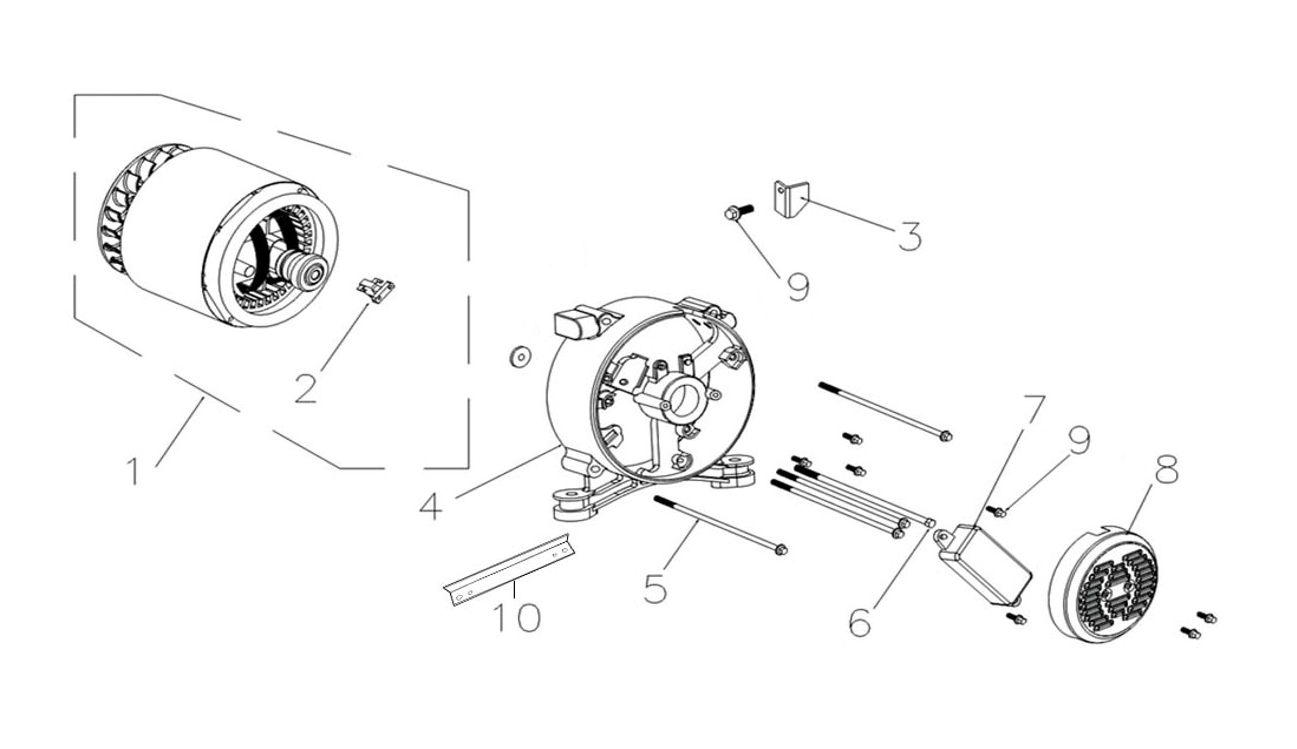

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152260 | Moteur électrique | Disponible | Voir la pièce |
| 2 | L66152213 | Charbon | Disponible | Voir la pièce |
| 3 | L66152214 | Limiteur | Disponible | Voir la pièce |
| 4 | L66152215 | Support du moteur | Disponible | Voir la pièce |
| 5 | L66152261 | Vis | Disponible | Voir la pièce |
| 6 | L66152262 | Vis | Disponible | Voir la pièce |
| 7 | L66152219 | Regulateur | Disponible | Voir la pièce |
| 8 | L66152220 | Protection du moteur | Disponible | Voir la pièce |
| 9 | L66152221 | Vis | Disponible | Voir la pièce |
| 9 | L66152221 | Vis | Disponible | Voir la pièce |
| 10 | L66152222 | Etrier | Disponible | Voir la pièce |
