Vue Éclatée OM 94/16 K Cat. 2023

Vue Éclatée OM 94/16 K Cat. 2023

Retrouvez les pièces détachées, références et repères disponibles pour OM 94/16 K Cat. 2023.

Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382547053E1 Plaquette Non reliée
2 G182774225E1 Support Disponible Voir la pièce
3 G112793102E0 Vis Disponible Voir la pièce
4 G112523060E0R Rondelle Non reliée
5 G112293201E0 Ecrou Disponible Voir la pièce
7 G182106000E2 Bac Disponible Voir la pièce
11 G325774315E1 Etrier Disponible Voir la pièce
12 G325755031E2 Equere support Disponible Voir la pièce
13 G125510080E2 Pivot Disponible Voir la pièce
14 G112154510E0 Ecrou Disponible Voir la pièce
15 G112735661E0 Vis Non reliée
16 G125430210E1 Ressort Disponible Voir la pièce
21 G125600041E0 Protection Disponible Voir la pièce
22 G125600042E0 Couvercle Disponible Voir la pièce
23 G125318124E0 Levier Disponible Voir la pièce
24 G112400030E0 Pivot Disponible Voir la pièce
25 G112728510E0 Vis Disponible Voir la pièce
26 G325785272E1 Protection micro Non reliée
27 G125600048E0 Couvercle protection Disponible Voir la pièce
28 G112728450E0 Vis Disponible Voir la pièce
71 G382800051E1 Châssis Non reliée
72 G382800002E2 Châssis Disponible Voir la pièce
73 G325032001E1 Angulaire Disponible Voir la pièce
74 G325032002E1 Angulaire Disponible Voir la pièce
75 G382394001E2 Poignee Disponible Voir la pièce
76 G382650038E1 Renforcement Non reliée
78 G112792099E0 Vis Disponible Voir la pièce
78 G112792099E0 Vis Disponible Voir la pièce
79 G112729601E1 Vis Disponible Voir la pièce
80 G112582101E0 Grower Disponible Voir la pièce
80 G112582101E0 Grower Disponible Voir la pièce
81 G112292100E0 Ecrou Disponible Voir la pièce
81 G112292100E0 Ecrou Disponible Voir la pièce
82 G125869029E1 Tuyau Disponible Voir la pièce
83 G125394508E0 Poignée Disponible Voir la pièce
84 G112792099E0 Vis Disponible Voir la pièce
85 G112154510E0 Ecrou Disponible Voir la pièce
86 G382180027E1 Kit vis Disponible Voir la pièce
Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382722434E2R Carte electronique Non reliée
2 G112521320E0 Rondelle Non reliée
3 G112154330E0 Ecrou Disponible Voir la pièce
4 G325031501E0 Deflecteur Disponible Voir la pièce
8 G133340036E0 Fusee Disponible Voir la pièce
8 G133340040E0 Fusee Disponible Voir la pièce
9 G133215000E0 Couvercle Disponible Voir la pièce
10 G133500007E0 Couvercle fusible Disponible Voir la pièce
11 G182040237E0R Cable complet Non reliée
12 G118450072E0 Interrupteur demarr. Disponible Voir la pièce
13 G118550136E0 Entretoise Disponible Voir la pièce
14 G118550135E0 Rondelle Disponible Voir la pièce
15 G118400862E0 Collier Disponible Voir la pièce
16 G118210022E0 Clef a demarrage Disponible Voir la pièce
17 G118120068E0R Batterie Non reliée
18 G125430230E0 Ressort Disponible Voir la pièce
31 G119410622E1 Micro-interrupteur Non reliée
32 G119410605E1 Micro-interrupteur Disponible Voir la pièce
36 G118450084E0 Interrupteur Non reliée
38 G118450073E0R Interrupteur Non reliée
41 G182040073E0 Cable Disponible Voir la pièce
42 G133500030E0 Douille Disponible Voir la pièce
43 G118459100E0 Ampoule Disponible Voir la pièce
46 G133500010E1 Plaque Disponible Voir la pièce
47 G984077161E6 Vis Disponible Voir la pièce
51 G133320506E0 Fixation cable Disponible Voir la pièce
52 G133320504E0 Arrêt Disponible Voir la pièce
54 G118564864E1 Capuchon Disponible Voir la pièce
55 G125290001E0 Indicateur Non reliée
56 G133567000E0 Rele Non reliée

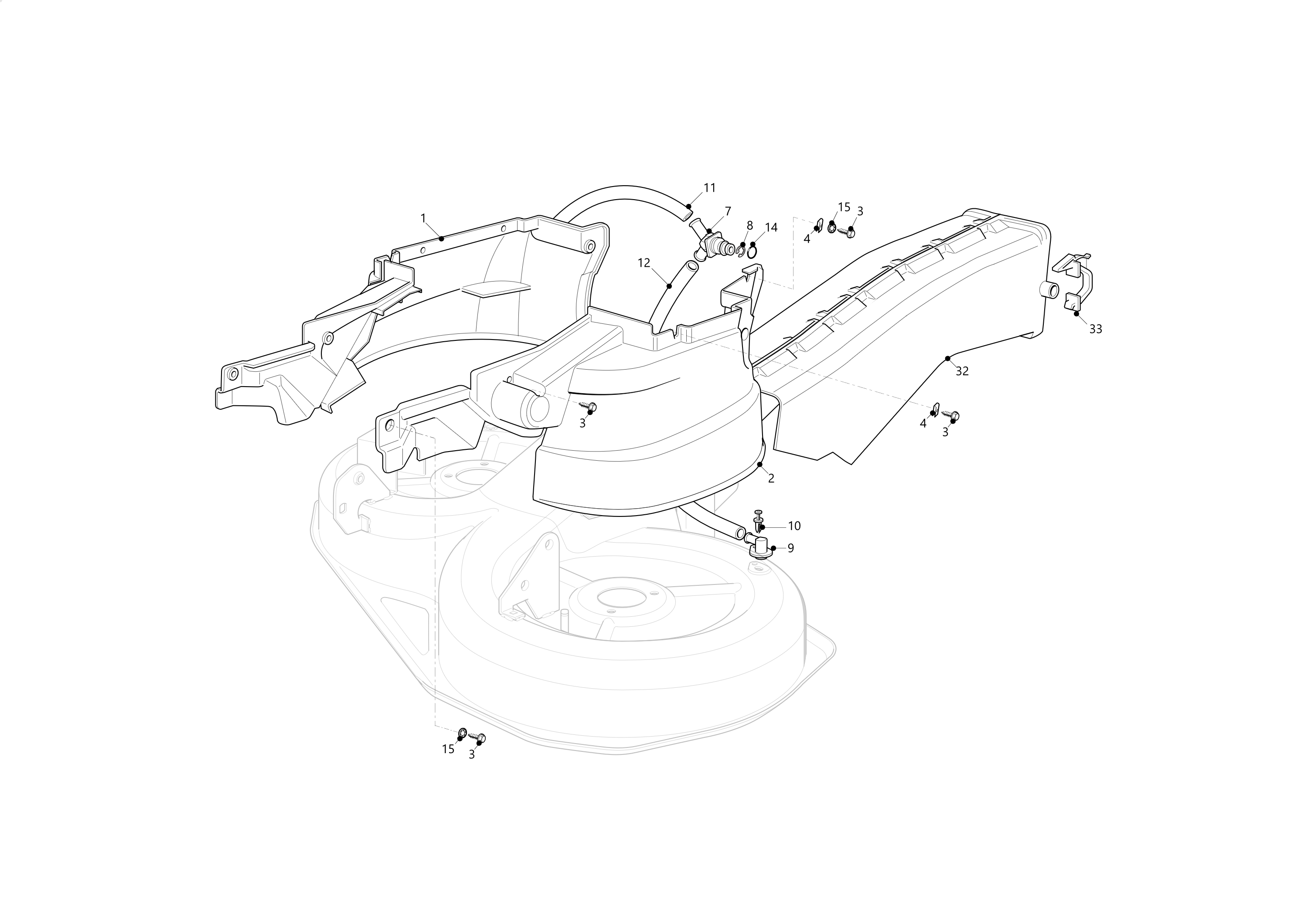

Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
2 G382400003E1 Protection Disponible Voir la pièce
3 G325869043E0 Tuyau Disponible Voir la pièce
4 G118566112E0 Bouchon Disponible Voir la pièce
5 G112689515E0 Vis Disponible Voir la pièce
6 G112154510E0 Ecrou Disponible Voir la pièce
7 G125510022E1 Pivot Disponible Voir la pièce
8 G124487998E0 Goupille Disponible Voir la pièce
9 G124487999E0 Goupille Disponible Voir la pièce
23 G112760520E0 Vis Disponible Voir la pièce
24 G112155000E0 Ecrou Disponible Voir la pièce
42 G382735502E0 Etrier Disponible Voir la pièce
43 G325774213E0 Etrier Disponible Voir la pièce
44 G382033115E0 Barre Disponible Voir la pièce
45 G125510021E1 Pivot Disponible Voir la pièce
46 G124487999E0 Goupille Disponible Voir la pièce
46 G124487999E0 Goupille Disponible Voir la pièce
51 G113492500E1R Charge batterie Non reliée
72 G325140097E0 Deflecteur Disponible Voir la pièce
73 G325394005E0 Poignee Disponible Voir la pièce
74 G125510077E0 Pivot Disponible Voir la pièce
75 G125430245E0 Ressort Disponible Voir la pièce
76 G112735405E0 Vis Disponible Voir la pièce
77 G325280000E1 Poignée Disponible Voir la pièce
78 G125840011E1 Entretoise Disponible Voir la pièce
79 G125253004E0 Crochet Disponible Voir la pièce
Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382680098E0R Roue avant complet Non reliée
2 G182000590E1 Bandage roue Disponible Voir la pièce
3 G125122200E2 Roulement Disponible Voir la pièce
3 G125122200E2 Roulement Disponible Voir la pièce
4 G125590020E0 Pneumatique Disponible Voir la pièce
5 G125950000E0 Soupape Disponible Voir la pièce
6 G125670005E2 Rondelle Disponible Voir la pièce
7 G112001000E0 Bague Disponible Voir la pièce
8 G122110230E0 Enjoliveur Disponible Voir la pièce
11 G382680067E0 Roue arrière complet Non reliée
12 G182001505E0R Bandage roue Non reliée
13 G125590033E0R Pneumatique Non reliée
14 G125950000E0 Soupape Disponible Voir la pièce
15 G125670005E2 Rondelle Disponible Voir la pièce
16 G112001010E0 Bague Disponible Voir la pièce
17 G122110230E0 Enjoliveur Disponible Voir la pièce
Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G114361553E1 Etiquette Disponible Voir la pièce
2 G114356756E2 Etiquette Disponible Voir la pièce
7 G114357905E1 Etiquette Disponible Voir la pièce
8 G114357526E1 Etiquette Disponible Voir la pièce
9 G114357423E2 Etiquette Disponible Voir la pièce
10 G114356699E1 Etiquette Disponible Voir la pièce
10 G114356699E1 Etiquette Disponible Voir la pièce
13 G114357913E0 Etiquette Disponible Voir la pièce
19 G114360912E0 Etiquette Disponible Voir la pièce

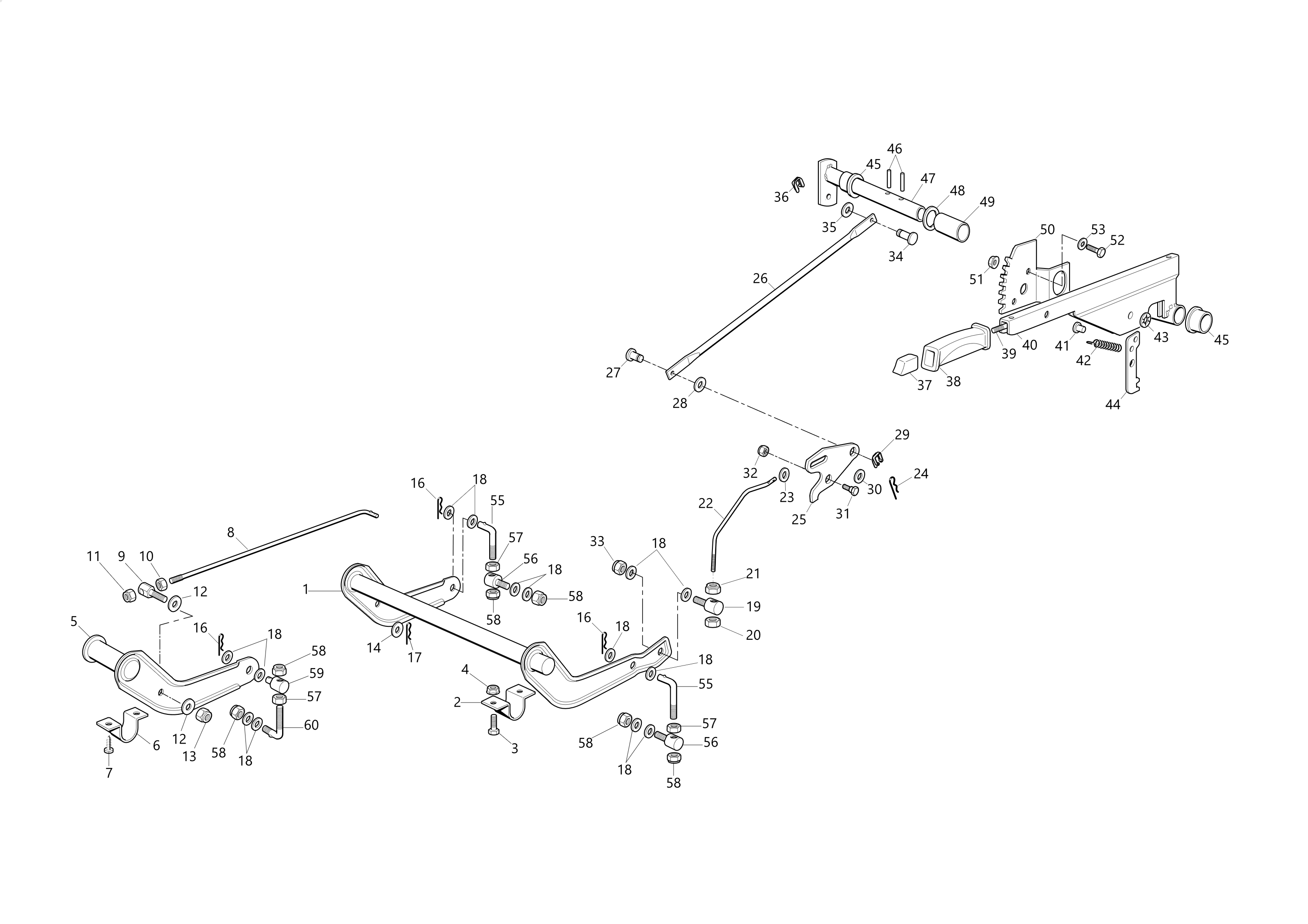

Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G112523060E0R Rondelle Non reliée
2 G973910312E2 Ecrou Non reliée
3 G325774273E2 Renforcement Disponible Voir la pièce
3 G325774273E2 Renforcement Disponible Voir la pièce
4 G112691100E0 Vis Disponible Voir la pièce
5 G112793102E0 Vis Disponible Voir la pièce
6 G112154220E0 Ecrou Non reliée
7 G112155000E0 Ecrou Disponible Voir la pièce
7 G112155000E0 Ecrou Disponible Voir la pièce
8 G125510168E0R Pivot Non reliée
8 G125510168E0R Pivot Non reliée
9 G112155000E0 Ecrou Disponible Voir la pièce
9 G112155000E0 Ecrou Disponible Voir la pièce
10 G325500052E0R Support marchepied droite Non reliée
11 G325500053E0R Support marchepied gauche Non reliée
12 G112735420E0R Vis Non reliée
13 G112154510E0 Ecrou Disponible Voir la pièce
14 G325785133E5 Support siege Disponible Voir la pièce
15 G112791011E0 Vis Disponible Voir la pièce
16 G112154510E0 Ecrou Disponible Voir la pièce
17 G325650065E1 Renforcement Disponible Voir la pièce
18 G112791213E1 Vis Disponible Voir la pièce
19 G112154510E0 Ecrou Disponible Voir la pièce
20 G325650067E1 Renforcement Disponible Voir la pièce
21 G112360420E0 Ecrou Disponible Voir la pièce
22 G325785137E1 Support Disponible Voir la pièce
23 G112791213E1 Vis Disponible Voir la pièce
24 G112154510E0 Ecrou Disponible Voir la pièce
25 G125580019E1 Piquet Disponible Voir la pièce
26 G112154510E0 Ecrou Disponible Voir la pièce
27 G325774805E0R Etrier Non reliée
28 G112818690E0 Vis Disponible Voir la pièce
29 G125430238E1 Ressort Disponible Voir la pièce
30 G112731580E0 Vis Disponible Voir la pièce
31 G112154220E0 Ecrou Non reliée
32 G112800815E0 Vis Non reliée
33 G112154220E0 Ecrou Non reliée
34 G125430205E1 Ressort Disponible Voir la pièce
35 G125943001E1 Vis Disponible Voir la pièce
36 G112154220E0 Ecrou Non reliée
36 G112154220E0 Ecrou Non reliée
37 G112523070E0 Rondelle Disponible Voir la pièce
38 G382774305E0 Etrier Non reliée
39 G112792611E0 Vis Disponible Voir la pièce
40 G112293201E0 Ecrou Disponible Voir la pièce
41 G382785301E0 Support Non reliée
42 G125430203E1 Ressort Disponible Voir la pièce
43 G112731580E0 Vis Disponible Voir la pièce
44 G122524970E3 Pivot Disponible Voir la pièce
45 G112155010E0 Ecrou Disponible Voir la pièce
46 G325785147E2 Support Non reliée
47 G325318109E1 Levier Disponible Voir la pièce
48 G125510000E0 Pivot Disponible Voir la pièce
49 G125430202E1 Ressort Disponible Voir la pièce
50 G112604897E0 Rondelle Disponible Voir la pièce
51 G382318316E1 Kit levier Non reliée
52 G112735661E0 Vis Non reliée
53 G325060049E0 Camme Disponible Voir la pièce
54 G112815050E0 Vis Disponible Voir la pièce
55 G112523020E0 Rondelle Disponible Voir la pièce
56 G112154330E0 Ecrou Disponible Voir la pièce
57 G325755025E3 Etrier Non reliée
58 G112727796E0R Vis Non reliée
59 G973905312E2 Ecrou Non reliée
60 G325430255E0 Ressort Disponible Voir la pièce
61 G125510119E0 Entretoise Disponible Voir la pièce
61 G125510119E0 Entretoise Disponible Voir la pièce
62 G124487997E0 Goupille Disponible Voir la pièce
62 G124487997E0 Goupille Disponible Voir la pièce
63 G995908201E6 Vis Non reliée
64 G122671653E0 Rondelle Disponible Voir la pièce
Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382869025E0 Protection Disponible Voir la pièce
2 G112735120E0 Vis Disponible Voir la pièce
4 G382774309E0R Plaquette right Non reliée
5 G112436030E0 Plaquette Disponible Voir la pièce
6 G382774311E0R Plaquette left Non reliée
7 G112815202E0R Vis Non reliée
8 G325774691E2 Etrier Non reliée
8 G325774691E2 Etrier Non reliée
9 G112154510E0 Ecrou Disponible Voir la pièce
10 G112731580E0 Vis Disponible Voir la pièce
11 G325076999E0 Capot inferieur Non reliée
12 G382185519E0 Couverture Non reliée
15 G382185518E0 Couverture Non reliée
18 G325207286E0 Protection Non reliée
19 G325207285E0 Protection Non reliée
21 G325077000E0 Capot superieur Non reliée
22 G325077002E0 Capot moteur Non reliée
25 G382785325E0R Support Non reliée
26 G382785323E0R Support Non reliée
27 G382785137E1 Support Non reliée
28 G112735110E0 Vis Disponible Voir la pièce
29 G112735110E0 Vis Disponible Voir la pièce
30 G325120275E1 Tableau de bord Non reliée
31 G112728440E0 Vis Disponible Voir la pièce
32 G125120200E0 Bouchon Disponible Voir la pièce
33 G125260000E0 Anneau ressort Disponible Voir la pièce
34 G325120233E0 Bouchon Non reliée
35 G112731350E0 Vis Disponible Voir la pièce
36 G112521340E0 Rondelle Disponible Voir la pièce
37 G325605003E0 Interrupteur Disponible Voir la pièce
38 G325256250E0 Collier Disponible Voir la pièce
39 G125961210E1 Volant Disponible Voir la pièce
40 G325580501E0 Bouchon Disponible Voir la pièce
41 G325110519E0 Couvercle Non reliée
42 G125580020E2 Pivot Disponible Voir la pièce
43 - N Non reliée
44 - N Non reliée
45 G325109801E0 Couverture Non reliée
46 G112735420E0R Vis Non reliée
46 G112735420E0R Vis Non reliée
47 G325122000E2 Carter embrague Disponible Voir la pièce
48 G125722468E0 Siege Non reliée
49 G112793102E0 Vis Disponible Voir la pièce
50 G112583500E0 Rondelle Disponible Voir la pièce
51 G382110310E0 Couvercle Non reliée
52 G112729601E1 Vis Disponible Voir la pièce
53 G112521340E0 Rondelle Disponible Voir la pièce
53 G112521340E0 Rondelle Disponible Voir la pièce
54 G112674701E0 Vis Disponible Voir la pièce
55 G112582100E0 Rondelle Disponible Voir la pièce
Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382500011E2 Pedale Disponible Voir la pièce
2 G325110416E0 Couvercle Disponible Voir la pièce
3 G325547081E2 Plaque Disponible Voir la pièce
4 G112731601E0 Vis Disponible Voir la pièce
5 G382000682E0 Tige de frein Non reliée
6 G112521350E0 Rondelle Disponible Voir la pièce
7 G112155000E0 Ecrou Disponible Voir la pièce
21 G325785143E1 Support Disponible Voir la pièce
22 G112815210E0 Vis Disponible Voir la pièce
23 G112523040E0 Rondelle Disponible Voir la pièce
24 G112154510E0 Ecrou Disponible Voir la pièce
25 G325253001E0 Crochet Disponible Voir la pièce
26 G122524970E3 Pivot Disponible Voir la pièce
27 G325670011E0 Rondelle Disponible Voir la pièce
28 G112155000E0 Ecrou Disponible Voir la pièce
31 G125430213E0 Ressort Disponible Voir la pièce
36 G125033034E0 Tige Disponible Voir la pièce
37 G125394509E1 Poignée Disponible Voir la pièce
38 G112523020E0 Rondelle Disponible Voir la pièce
41 G382000393E0R Pedale Non reliée
42 G325110417E0 Couvre etrier avant Disponible Voir la pièce
43 G325110418E0 Couvre etrier arriere Disponible Voir la pièce
44 G325785185E0 Support Disponible Voir la pièce
45 G327546015E2 Plaque Disponible Voir la pièce
46 G112815245E0 Vis Disponible Voir la pièce
47 G112523040E0 Rondelle Disponible Voir la pièce
48 G112154510E0 Ecrou Disponible Voir la pièce
50 G382000681E0 Tige Non reliée
51 G112000940E0 Bague seeger Disponible Voir la pièce
52 G325670011E0 Rondelle Disponible Voir la pièce
53 G112521360E0 Rondelle Disponible Voir la pièce
54 G112523040E0 Rondelle Disponible Voir la pièce
55 G112154510E0 Ecrou Disponible Voir la pièce
57 G325060058E0R Camme Non reliée
58 G112735404E0 Vis Disponible Voir la pièce
67 G119410623E0 Micro-interrupteur Non reliée
Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G114370999E0 Etiquette Non reliée
2 G114371146E0 Etiquette Non reliée
2 G114371146E0 Etiquette Non reliée
3 G114373650E0R Etiquette Non reliée
3 G114373650E0R Etiquette Non reliée
4 G114373527E0R Etiquette Non reliée
4 G114373527E0R Etiquette Non reliée
5 G114373528E0R Etiquette Non reliée
5 G114373528E0R Etiquette Non reliée

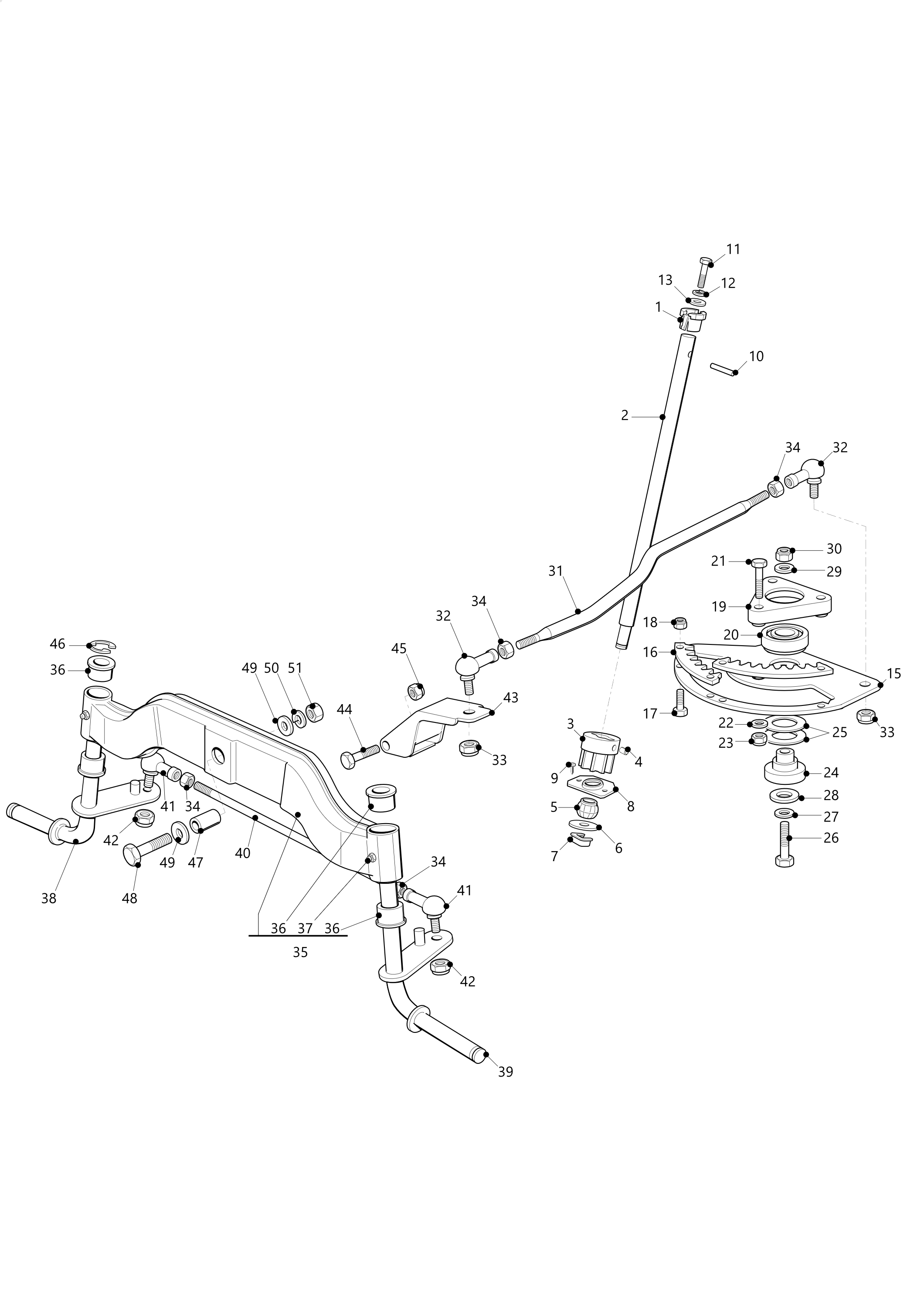

Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325038004E0 Bague Disponible Voir la pièce
2 G125520010E0 Planton Disponible Voir la pièce
3 G125570004E0 Pignon Disponible Voir la pièce
4 G112714300E0 Goupille Disponible Voir la pièce
5 G325743000E0 Joint Disponible Voir la pièce
6 G322672151E0 Rondelle Disponible Voir la pièce
7 G112436030E0 Plaquette Disponible Voir la pièce
8 G325785213E1 Support Disponible Voir la pièce
9 G112729601E1 Vis Disponible Voir la pièce
10 G112620250E0 Goupille Disponible Voir la pièce
11 G112691800E0 Vis Disponible Voir la pièce
12 G112583500E0 Rondelle Disponible Voir la pièce
13 G122671651E0 Rondelle Non reliée
15 G325735523E2R Sélecteur Non reliée
16 G325150000E0 Engrenage Disponible Voir la pièce
17 G112791213E1 Vis Disponible Voir la pièce
18 G112154510E0 Ecrou Disponible Voir la pièce
19 G325774453E0 Etrier Disponible Voir la pièce
20 G119216047E0 Roulement Disponible Voir la pièce
21 G112691100E0 Vis Disponible Voir la pièce
22 G122671651E0 Rondelle Non reliée
23 G112155000E0 Ecrou Disponible Voir la pièce
24 G125510120E0 Support Disponible Voir la pièce
25 G322672153E0 Rondelle Disponible Voir la pièce
26 G112692395E2 Vis Non reliée
27 G112523080E0 Rondelle Disponible Voir la pièce
28 G112521390E0 Rondelle Disponible Voir la pièce
29 G112523080E0 Rondelle Disponible Voir la pièce
30 G112156602E0 Ecrou Disponible Voir la pièce
31 G125033003E1 Tige Disponible Voir la pièce
32 G122746609E0 Joint Disponible Voir la pièce
32 G122746609E0 Joint Disponible Voir la pièce
33 G112156602E0 Ecrou Disponible Voir la pièce
33 G112156602E0 Ecrou Disponible Voir la pièce
34 G112295200E0 Ecrou Disponible Voir la pièce
34 G112295200E0 Ecrou Disponible Voir la pièce
34 G112295200E0 Ecrou Disponible Voir la pièce
34 G112295200E0 Ecrou Disponible Voir la pièce
35 G382034012E0R Balancier Non reliée
36 G125034002E1 Bague Disponible Voir la pièce
36 G125034002E1 Bague Disponible Voir la pièce
36 G125034002E1 Bague Disponible Voir la pièce
37 G112379511E0 Graisseur Disponible Voir la pièce
38 G382230361E1 Fuseau droite Disponible Voir la pièce
39 G382230359E1 Fuseau gauche Disponible Voir la pièce
40 G382820007E1R Entretoise Non reliée
41 G122746616E0 Joint Disponible Voir la pièce
41 G122746616E0 Joint Disponible Voir la pièce
42 G112156602E0 Ecrou Disponible Voir la pièce
42 G112156602E0 Ecrou Disponible Voir la pièce
43 G382318185E0 Levier Disponible Voir la pièce
44 G112692395E2 Vis Non reliée
45 G112156602E0 Ecrou Disponible Voir la pièce
46 G112001000E0 Bague Disponible Voir la pièce
47 G125160016E1 Entretoise Disponible Voir la pièce
48 G112694100E0 Vis Disponible Voir la pièce
49 G112521390E0 Rondelle Disponible Voir la pièce
49 G112521390E0 Rondelle Disponible Voir la pièce
50 G112587900E0 Grower Disponible Voir la pièce
51 G112295800E0 Ecrou Disponible Voir la pièce

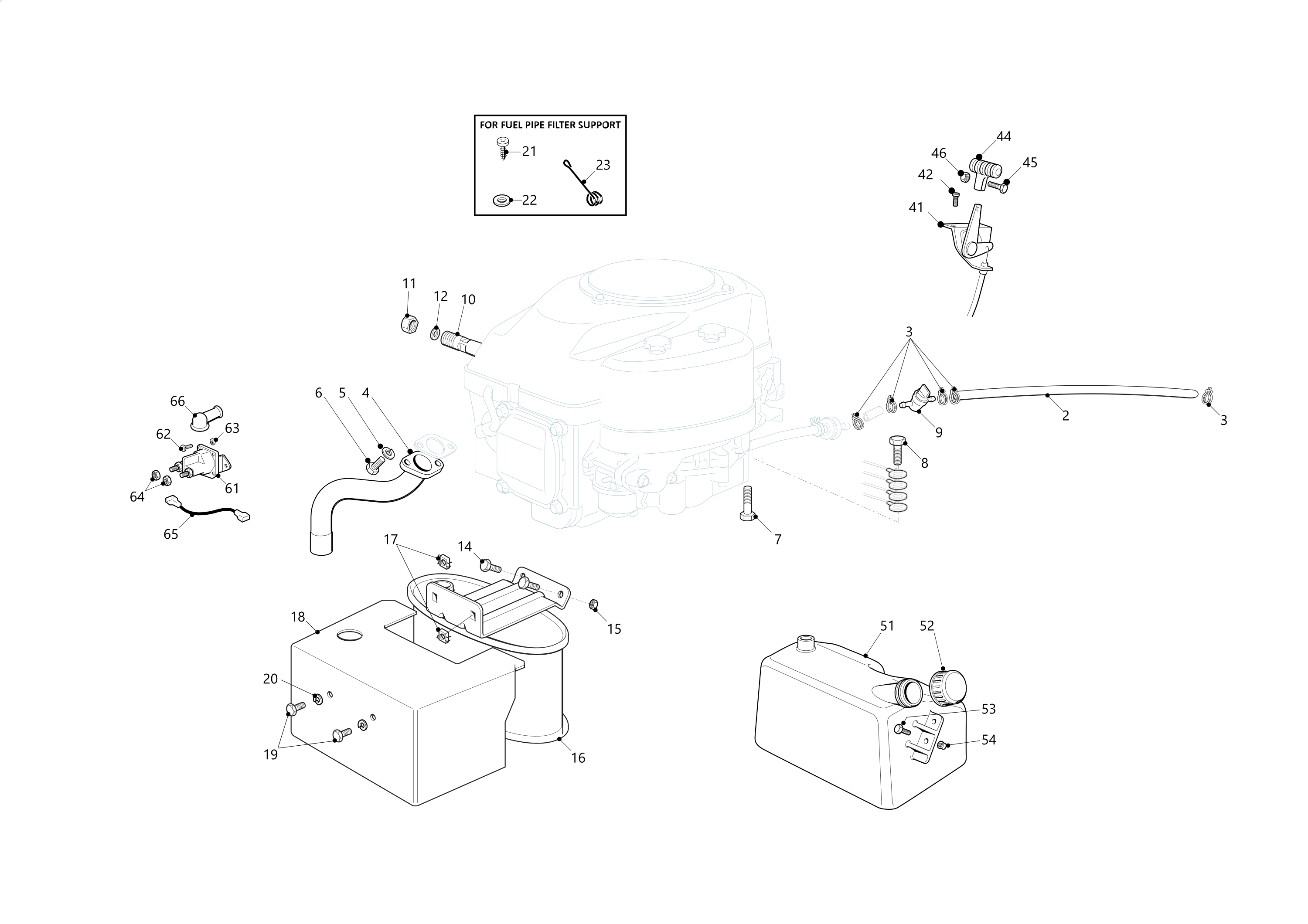

Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
2 G325869057E0 Tube de connexion 1000 mm Disponible Voir la pièce
3 G118375051E1 Bande Disponible Voir la pièce
3 G118375051E1 Bande Disponible Voir la pièce
4 G118738231E2R Pot dechappement Non reliée
5 G112583500E0 Rondelle Disponible Voir la pièce
6 G112737450E0R Vis Non reliée
7 G112735108E1 Vis Disponible Voir la pièce
8 G112735599E0 Vis Disponible Voir la pièce
9 G118566119E0R Robinet Non reliée
10 G127598060E0 Tuyau Disponible Voir la pièce
11 G118737849E0 Bouchon Disponible Voir la pièce
12 G118401001E1 Joint Disponible Voir la pièce
14 G112793102E0 Vis Disponible Voir la pièce
15 G112500094E0R Ecrou Non reliée
16 G182750015E0R Pot Non reliée
17 G112360425E0 Ecrou Disponible Voir la pièce
18 G382598039E0 Protection Disponible Voir la pièce
19 G112792611E0 Vis Disponible Voir la pièce
20 G112583500E0 Rondelle Disponible Voir la pièce
21 G112735110E0 Vis Disponible Voir la pièce
22 G112523020E0 Rondelle Disponible Voir la pièce
23 G125430239E1 Ressort Disponible Voir la pièce
41 G182000212E0 Accelerateur Disponible Voir la pièce
42 G125943012E0 Vis Disponible Voir la pièce
44 G325592000E1 Pommeau Non reliée
45 G112726388E0 Vis Disponible Voir la pièce
46 G112290800E0 Ecrou Disponible Voir la pièce
51 G325735111E3 Reservoir Disponible Voir la pièce
52 G125795000E1 Bouchon Disponible Voir la pièce
53 G112788910E0 Vis Disponible Voir la pièce
54 G112500092E0 Rivet Disponible Voir la pièce
61 G118736113E0 Starter electrique Non reliée
62 G112791011E0 Vis Disponible Voir la pièce
63 G112154510E0 Ecrou Disponible Voir la pièce
64 G112361005E0 Ecrou Disponible Voir la pièce
65 G125065017E0 Cablage Disponible Voir la pièce
66 G118564861E2 Protection Non reliée

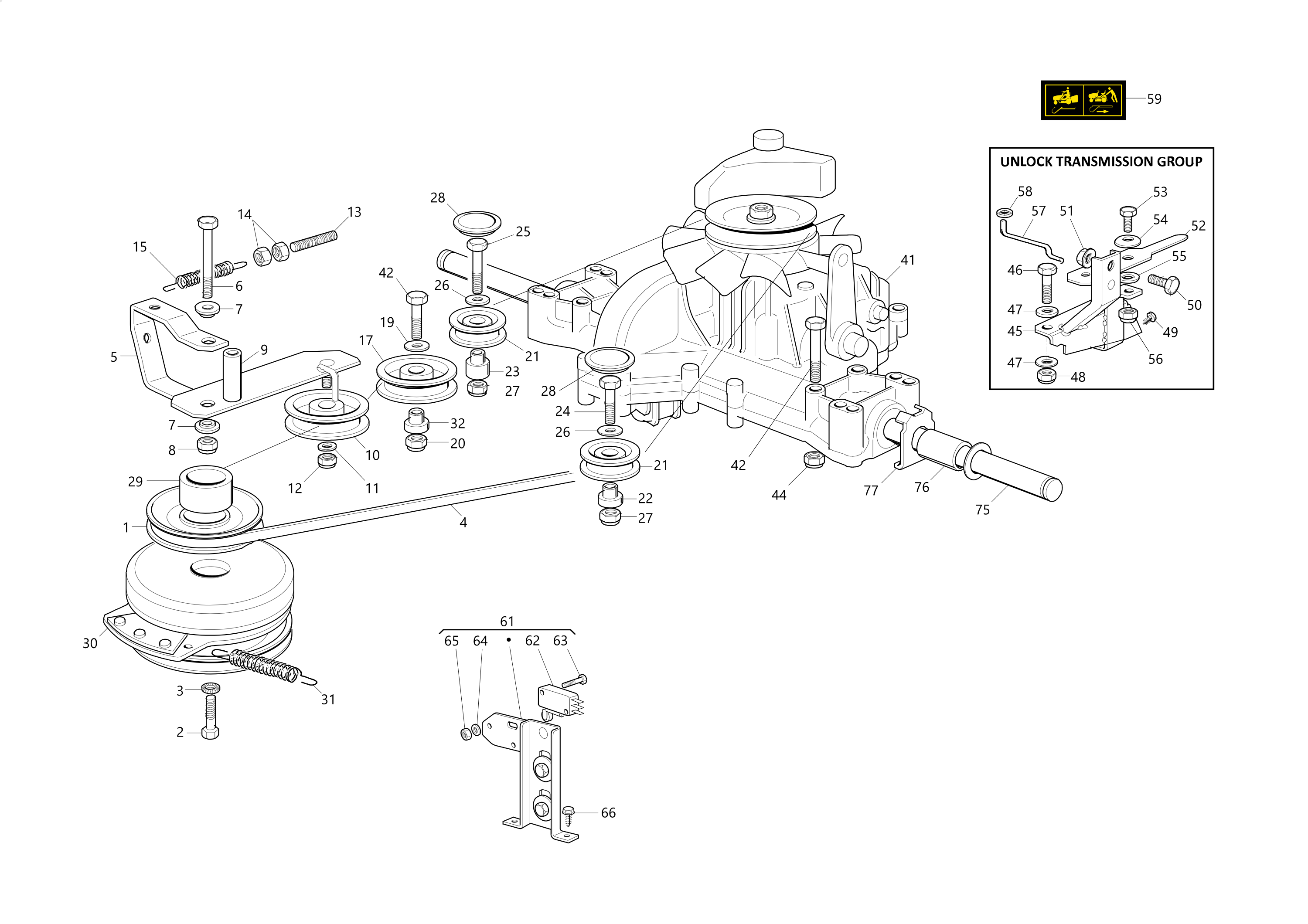

Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G125601609E0R Poulie Non reliée
2 G112737320E0R Vis Non reliée
3 G112543000E0 Rondelle Disponible Voir la pièce
4 G135062020E1 Courroie Disponible Voir la pièce
5 G382318165E2 Levier Disponible Voir la pièce
6 G112793905E0 Vis Non reliée
7 G125038002E1 Bague Disponible Voir la pièce
7 G125038002E1 Bague Disponible Voir la pièce
8 G112155000E0 Ecrou Disponible Voir la pièce
9 G125160027E0 Entretoise Disponible Voir la pièce
10 G125601554E0 Poulie Non reliée
11 G112523060E0R Rondelle Non reliée
12 G112155000E0 Ecrou Disponible Voir la pièce
13 G125840010E1 Entretoise Disponible Voir la pièce
14 G112293200E0 Ecrou Disponible Voir la pièce
15 G125430219E1 Ressort Disponible Voir la pièce
17 G125601613E1R Poulie Non reliée
19 G112523060E0R Rondelle Non reliée
20 G112155000E0 Ecrou Disponible Voir la pièce
21 G325601570E1 Poulie Non reliée
21 G325601570E1 Poulie Non reliée
22 G125160030E2 Entretoise Non reliée
23 G125160024E2 Entretoise Non reliée
24 G112691115E0 Vis Disponible Voir la pièce
25 G112691400E0 Vis Disponible Voir la pièce
26 G112523060E0R Rondelle Non reliée
26 G112523060E0R Rondelle Non reliée
27 G112155000E0 Ecrou Disponible Voir la pièce
27 G112155000E0 Ecrou Disponible Voir la pièce
28 G125109521E1 Couvercle Non reliée
28 G125109521E1 Couvercle Non reliée
29 G125160059E0 Entretoise Non reliée
31 G125430210E1 Ressort Disponible Voir la pièce
32 G125160056E0 Entretoise Non reliée
41 G118400950E1 Transmission Disponible Voir la pièce
42 G112691800E0 Vis Disponible Voir la pièce
42 G112691800E0 Vis Disponible Voir la pièce
44 G112154210E0 Ecrou Disponible Voir la pièce
45 G382785109E1 Support Disponible Voir la pièce
46 G112691200E0 Vis Disponible Voir la pièce
47 G112521350E0 Rondelle Disponible Voir la pièce
47 G112521350E0 Rondelle Disponible Voir la pièce
48 G112155000E0 Ecrou Disponible Voir la pièce
49 G112735120E0 Vis Disponible Voir la pièce
50 G112792611E0 Vis Disponible Voir la pièce
51 G112154220E0 Ecrou Non reliée
52 G325318157E0 Levier Disponible Voir la pièce
53 G112793102E0 Vis Disponible Voir la pièce
54 G112369500E0 Disque Disponible Voir la pièce
55 G325670011E0 Rondelle Disponible Voir la pièce
56 G112155000E0 Ecrou Disponible Voir la pièce
57 G125033033E1 Tige Disponible Voir la pièce
58 G112604896E0 Flasque Disponible Voir la pièce
59 G114370818E0 Etiquette Non reliée
61 G382394853E0LC Kit interrupteur Non reliée
62 G119410609E1LC Micro-interrupteur Disponible Voir la pièce
63 G112735602E0 Vis Disponible Voir la pièce
64 G112581100E0 Grower Disponible Voir la pièce
65 G112290791E0 Ecrou Disponible Voir la pièce
66 G112735110E0 Vis Disponible Voir la pièce
75 G112521410E0 Rondelle Disponible Voir la pièce
76 G125160023E0 Entretoise Disponible Voir la pièce
77 G325670025E0 Rondelle Disponible Voir la pièce
Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382000511E0R Assieu Non reliée
2 G325547037E2 Plaque Disponible Voir la pièce
3 G112791011E0 Vis Disponible Voir la pièce
4 G112154510E0 Ecrou Disponible Voir la pièce
5 G382318137E0 Levier Disponible Voir la pièce
6 G325547041E1 Plaque Disponible Voir la pièce
7 G112731601E0 Vis Disponible Voir la pièce
8 G125033051E1R Tige Non reliée
9 G125510040E2 Pivot Disponible Voir la pièce
10 G112293200E0 Ecrou Disponible Voir la pièce
11 G112155000E0 Ecrou Disponible Voir la pièce
12 G325670011E0 Rondelle Disponible Voir la pièce
12 G325670011E0 Rondelle Disponible Voir la pièce
13 G112155000E0 Ecrou Disponible Voir la pièce
14 G112521350E0 Rondelle Disponible Voir la pièce
16 G125110800E0R Goupille Non reliée
16 G125110800E0R Goupille Non reliée
16 G125110800E0R Goupille Non reliée
17 G124487997E0 Goupille Disponible Voir la pièce
18 G325670008E1 Rondelle Disponible Voir la pièce
18 G325670008E1 Rondelle Disponible Voir la pièce
18 G325670008E1 Rondelle Disponible Voir la pièce
18 G325670008E1 Rondelle Disponible Voir la pièce
18 G325670008E1 Rondelle Disponible Voir la pièce
18 G325670008E1 Rondelle Disponible Voir la pièce
18 G325670008E1 Rondelle Disponible Voir la pièce
18 G325670008E1 Rondelle Disponible Voir la pièce
19 G125510007E2 Pivot Disponible Voir la pièce
20 G112295200E0 Ecrou Disponible Voir la pièce
21 G112156602E0 Ecrou Disponible Voir la pièce
22 G125033052E1R Entretoise Non reliée
23 G325670008E1 Rondelle Disponible Voir la pièce
24 G124487997E0 Goupille Disponible Voir la pièce
25 G325318187E1R Levier Non reliée
26 G325033049E1 Tige Non reliée
27 G125510053E2 Pivot Disponible Voir la pièce
28 G325670011E0 Rondelle Disponible Voir la pièce
29 G112436050E0 Plaque Disponible Voir la pièce
30 G112521360E0 Rondelle Disponible Voir la pièce
31 G122524970E3 Pivot Disponible Voir la pièce
32 G112155010E0 Ecrou Disponible Voir la pièce
33 G112156602E0 Ecrou Disponible Voir la pièce
34 G125510053E2 Pivot Disponible Voir la pièce
35 G325670011E0 Rondelle Disponible Voir la pièce
36 G112436050E0 Plaque Disponible Voir la pièce
37 G125605000E1 Interrupteur Disponible Voir la pièce
38 G325394536E0 Poignée Disponible Voir la pièce
39 G125033002E1 Tige Disponible Voir la pièce
40 G382318139E1 Kit levier Non reliée
41 G125510011E1 Pivot Disponible Voir la pièce
42 G125430208E1 Ressort Disponible Voir la pièce
43 G112604899E0R Bague Non reliée
44 G325470901E1 Vis Disponible Voir la pièce
45 G122034523E0 Bague Disponible Voir la pièce
45 G122034523E0 Bague Disponible Voir la pièce
46 G112620206E0 Goupille Disponible Voir la pièce
47 G382000509E1R Axe Non reliée
48 G322672153E0 Rondelle Disponible Voir la pièce
49 G125160025E1 Entretoise Disponible Voir la pièce
50 G325735506E2 Secteur Disponible Voir la pièce
51 G112293201E0 Ecrou Disponible Voir la pièce
52 G112792611E0 Vis Disponible Voir la pièce
53 G112521350E0 Rondelle Disponible Voir la pièce
55 G125840015E2R Entretoise Non reliée
55 G125840015E2R Entretoise Non reliée
56 G125510024E1 Pivot Disponible Voir la pièce
56 G125510024E1 Pivot Disponible Voir la pièce
57 G112295200E0 Ecrou Disponible Voir la pièce
57 G112295200E0 Ecrou Disponible Voir la pièce
57 G112295200E0 Ecrou Disponible Voir la pièce
58 G112156602E0 Ecrou Disponible Voir la pièce
58 G112156602E0 Ecrou Disponible Voir la pièce
58 G112156602E0 Ecrou Disponible Voir la pièce
58 G112156602E0 Ecrou Disponible Voir la pièce
58 G112156602E0 Ecrou Disponible Voir la pièce
58 G112156602E0 Ecrou Disponible Voir la pièce
59 G125510069E1 Pivot Disponible Voir la pièce
60 G125840018E1R Entretoise Non reliée

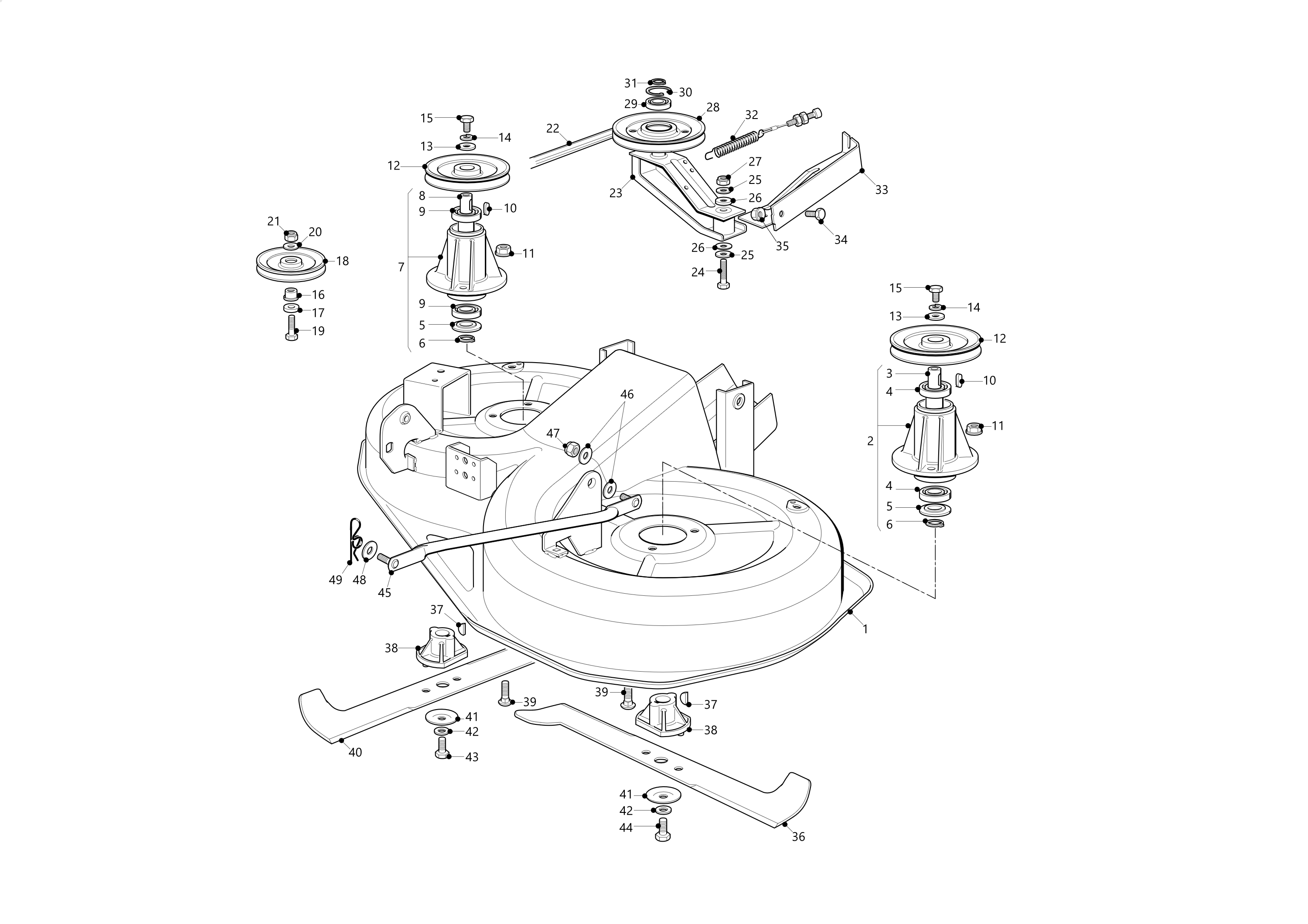

Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382564165E1R Plateau de coupe Non reliée
2 G382207202E1LCR Flasque Non reliée
3 G125020834E0R Arbre Non reliée
4 G119216047E0 Roulement Disponible Voir la pièce
4 G119216047E0 Roulement Disponible Voir la pièce
5 G325160501E1R Disque Non reliée
5 G325160501E1R Disque Non reliée
6 G112609260E0 Bague seeger Disponible Voir la pièce
6 G112609260E0 Bague seeger Disponible Voir la pièce
7 G382207203E1LCR Flasque Non reliée
8 G125020835E0R Arbre Non reliée
9 G119216047E0 Roulement Disponible Voir la pièce
9 G119216047E0 Roulement Disponible Voir la pièce
10 G112139480E0 Clavette Disponible Voir la pièce
10 G112139480E0 Clavette Disponible Voir la pièce
11 G112154210E0 Ecrou Disponible Voir la pièce
11 G112154210E0 Ecrou Disponible Voir la pièce
12 G125601585E1 Poulie Non reliée
12 G125601585E1 Poulie Non reliée
13 G125670007E0 Rondelle Disponible Voir la pièce
13 G125670007E0 Rondelle Disponible Voir la pièce
14 G112583500E0 Rondelle Disponible Voir la pièce
14 G112583500E0 Rondelle Disponible Voir la pièce
15 G112793102E0 Vis Disponible Voir la pièce
15 G112793102E0 Vis Disponible Voir la pièce
16 G125160079E0 Entretoise Disponible Voir la pièce
17 G125670007E0 Rondelle Disponible Voir la pièce
18 G125601613E1R Poulie Non reliée
19 G112691115E0 Vis Disponible Voir la pièce
20 G112523060E0R Rondelle Non reliée
21 G112155000E0 Ecrou Disponible Voir la pièce
22 G135065700E0 Courroie Disponible Voir la pièce
23 G382318141E2 Levier Disponible Voir la pièce
24 G112691700E0 Vis Disponible Voir la pièce
25 G112523070E0 Rondelle Disponible Voir la pièce
25 G112523070E0 Rondelle Disponible Voir la pièce
26 G322672152E0 Rondelle Disponible Voir la pièce
26 G322672152E0 Rondelle Disponible Voir la pièce
27 G112155000E0 Ecrou Disponible Voir la pièce
28 G125601564E1 Poulie Disponible Voir la pièce
29 G119216048E0 Roulement Disponible Voir la pièce
30 G112610800E0 Bague Disponible Voir la pièce
31 G112609200E0 Bague Disponible Voir la pièce
32 G382004618E0 Fil Disponible Voir la pièce
33 G382774215E3 Etrier Disponible Voir la pièce
34 G112792611E0 Vis Disponible Voir la pièce
35 G112293201E0 Ecrou Disponible Voir la pièce
36 G182004353E0 Lame mulching left 92 Disponible Voir la pièce
37 G112139100E0 Clavette Non reliée
37 G112139100E0 Clavette Non reliée
38 G125463200E0 Moyeu Non reliée
38 G125463200E0 Moyeu Non reliée
39 G995908251E6 Vis Non reliée
39 G995908251E6 Vis Non reliée
40 G182004354E0 Lame mulching right 92 Disponible Voir la pièce
41 G122160400E0 Disque Non reliée
41 G122160400E0 Disque Non reliée
42 G112523080E0 Rondelle Disponible Voir la pièce
42 G112523080E0 Rondelle Disponible Voir la pièce
43 G112735695E1 Vis Non reliée
44 G112735694E0 Vis Non reliée
45 G382000474E1 Tige Disponible Voir la pièce
46 G325670008E1 Rondelle Disponible Voir la pièce
47 G112156602E0 Ecrou Disponible Voir la pièce
48 G325670008E1 Rondelle Disponible Voir la pièce
49 G124487998E0 Goupille Disponible Voir la pièce
Vue éclatée OM 94/16 K Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325060193E0R Protection Non reliée
2 G325060195E0R Protection Non reliée
3 G125943014E0 Vis Non reliée
3 G125943014E0 Vis Non reliée
3 G125943014E0 Vis Non reliée
3 G125943014E0 Vis Non reliée
4 G113441760E1R Clip Non reliée
4 G113441760E1R Clip Non reliée
7 G325033066E0 Raccord tuyau d’eau Non reliée
8 G112000970E0 Anneau ressort Disponible Voir la pièce
9 G325033065E0 Raccord tuyau d’eau Non reliée
10 G112500030E0 Rivet Disponible Voir la pièce
11 G325869069E0 Tube de connexion Non reliée
12 G325869068E0 Tube de connexion Non reliée
14 G119035000E0 Bague or Disponible Voir la pièce
15 G112604899E0R Bague Non reliée
15 G112604899E0R Bague Non reliée
32 G382108024E0R Carter Non reliée
33 G325774373E0 Etrier Disponible Voir la pièce
chevron_right
