Vue Éclatée MARATHON 15.5 - (2°Sr.)
Retrouvez les pièces détachées, références et repères disponibles pour MARATHON 15.5 - (2°Sr.).

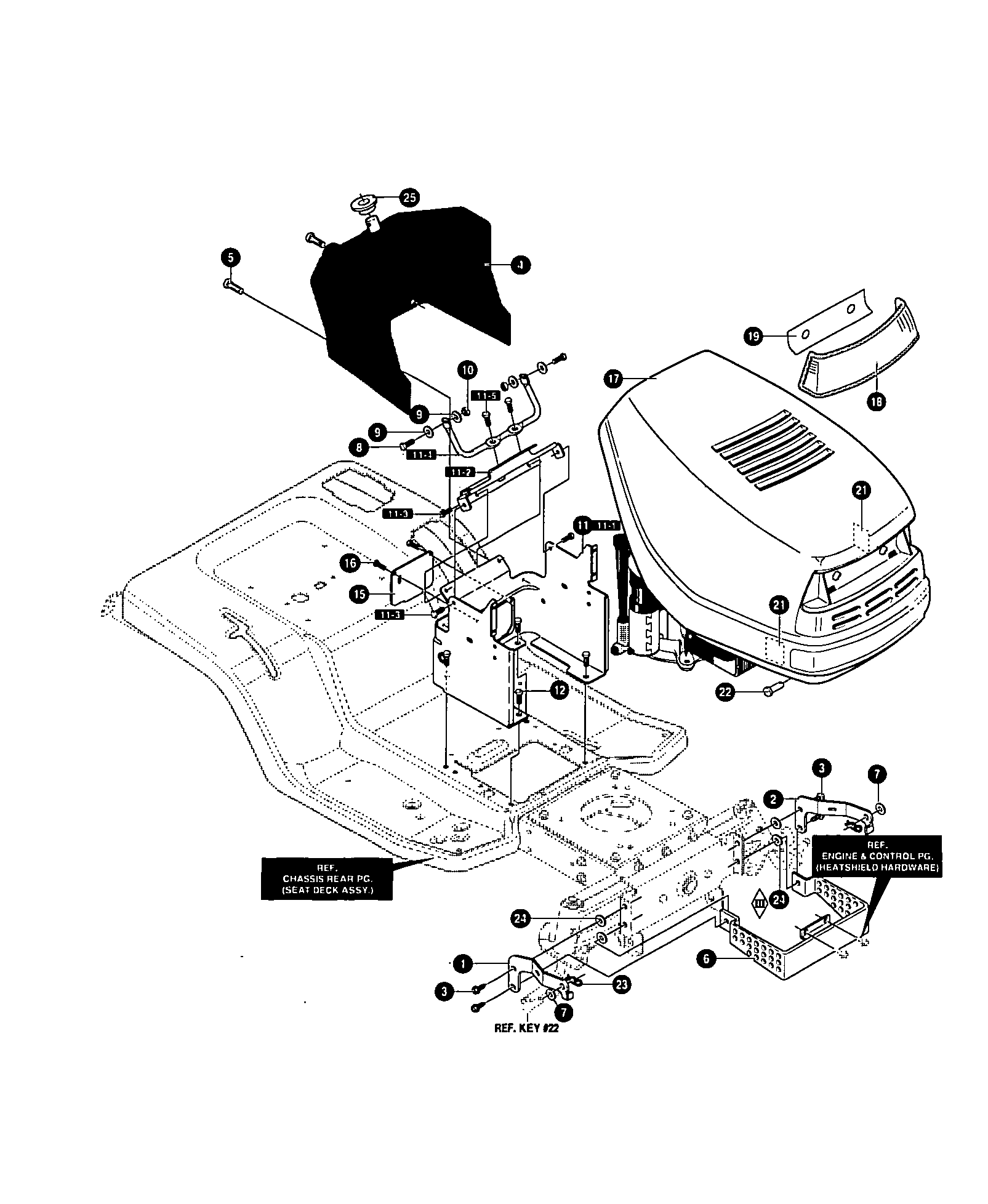

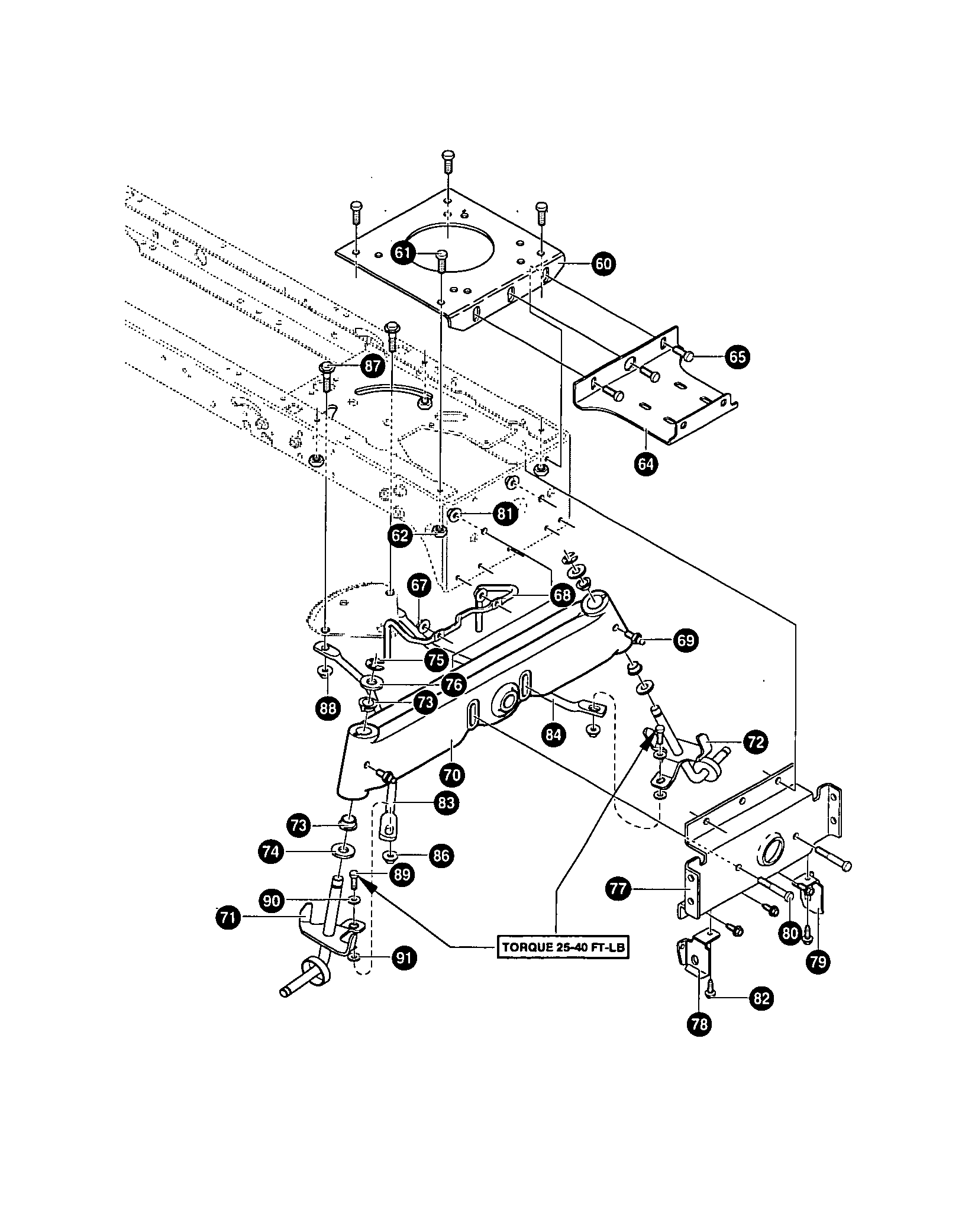

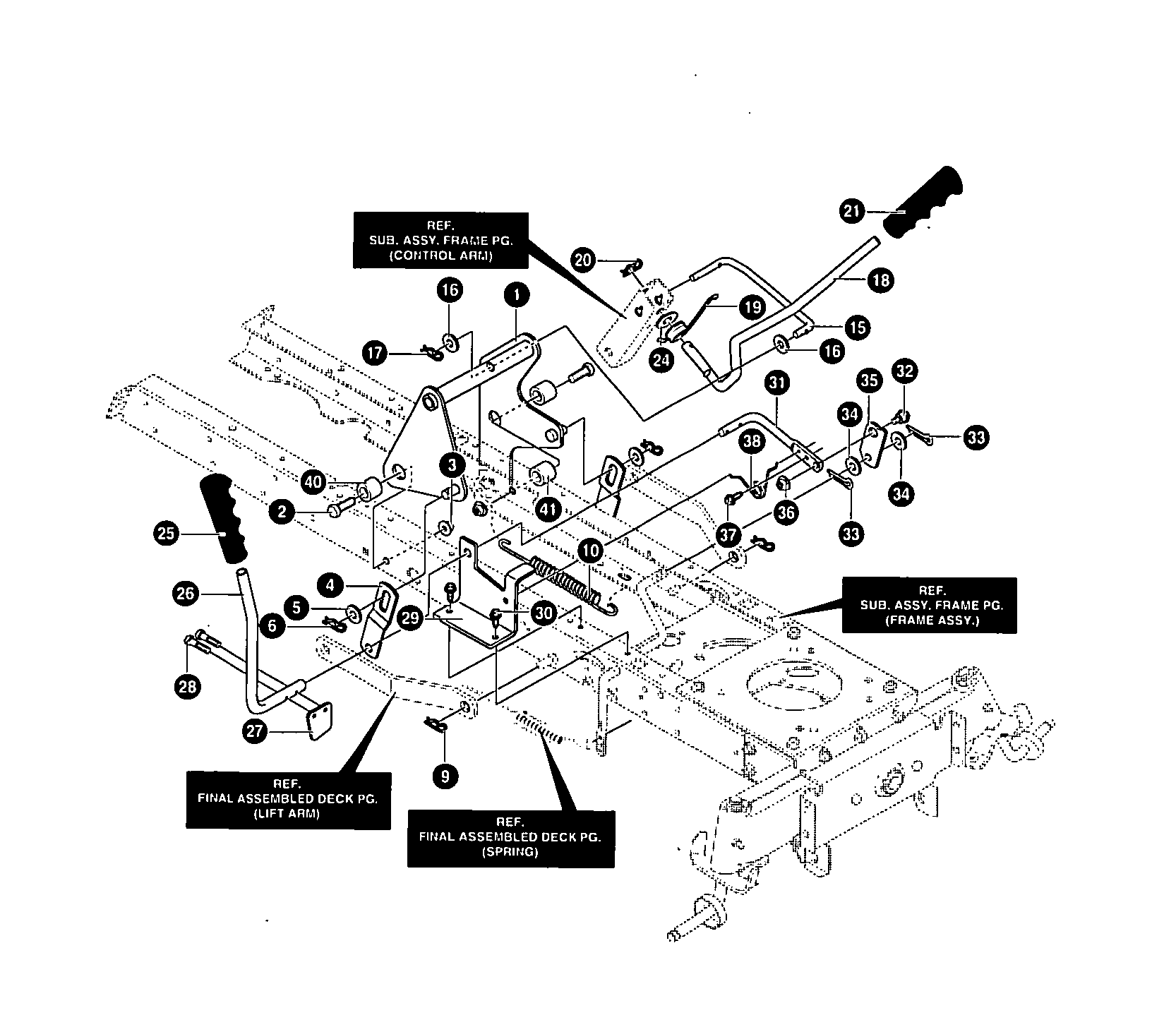

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T95432821 | Etrier | Disponible | Voir la pièce |
| 2 | T95433821 | Etrier | Disponible | Voir la pièce |
| 3 | T711606 | Vis | Disponible | Voir la pièce |
| 3 | T711606 | Vis | Disponible | Voir la pièce |
| 4 | T690630 | Tableau de bord | Disponible | Voir la pièce |
| 5 | T711762 | Vis | Disponible | Voir la pièce |
| 6 | T95195821 | Protection | Disponible | Voir la pièce |
| 7 | T316079 | Rondelle | Disponible | Voir la pièce |
| 7 | T316079 | Rondelle | Disponible | Voir la pièce |
| 8 | T302628 | Vis | Disponible | Voir la pièce |
| 9 | T71067 | Rondelle | Disponible | Voir la pièce |
| 9 | T71067 | Rondelle | Disponible | Voir la pièce |
| 10 | T73826 | Ecrou | Disponible | Voir la pièce |
| 11 | T341569898 | Group | Disponible | Voir la pièce |
| 11-1 | T95425 | Jeu de etiquette | Disponible | Voir la pièce |
| 11-2 | T95426 | Support | Disponible | Voir la pièce |
| 11-3 | T710264 | Vis | Disponible | Voir la pièce |
| 11-3 | T710264 | Vis | Disponible | Voir la pièce |
| 11-4 | T95406 | Tige | Disponible | Voir la pièce |
| 11-5 | T710264 | Vis | Disponible | Voir la pièce |
| 12 | T711606 | Vis | Disponible | Voir la pièce |
| 15 | T95270898 | Panneau | Disponible | Voir la pièce |
| 16 | T711629 | Vis | Disponible | Voir la pièce |
| 17 | T94950 | Capot | Disponible | Voir la pièce |
| 18 | T302670 | Couverture | Disponible | Voir la pièce |
| 19 | T308492 | Parabole feu | Disponible | Voir la pièce |
| 21 | T301452 | Parabole feu | Disponible | Voir la pièce |
| 21 | T301452 | Parabole feu | Disponible | Voir la pièce |
| 22 | T711856 | Pivot | Disponible | Voir la pièce |
| 23 | T711682 | Goupille | Disponible | Voir la pièce |
| 24 | T6711 | Rondelle | Disponible | Voir la pièce |
| 24 | T6711 | Rondelle | Disponible | Voir la pièce |
| 25 | T95404821 | Bague | Disponible | Voir la pièce |

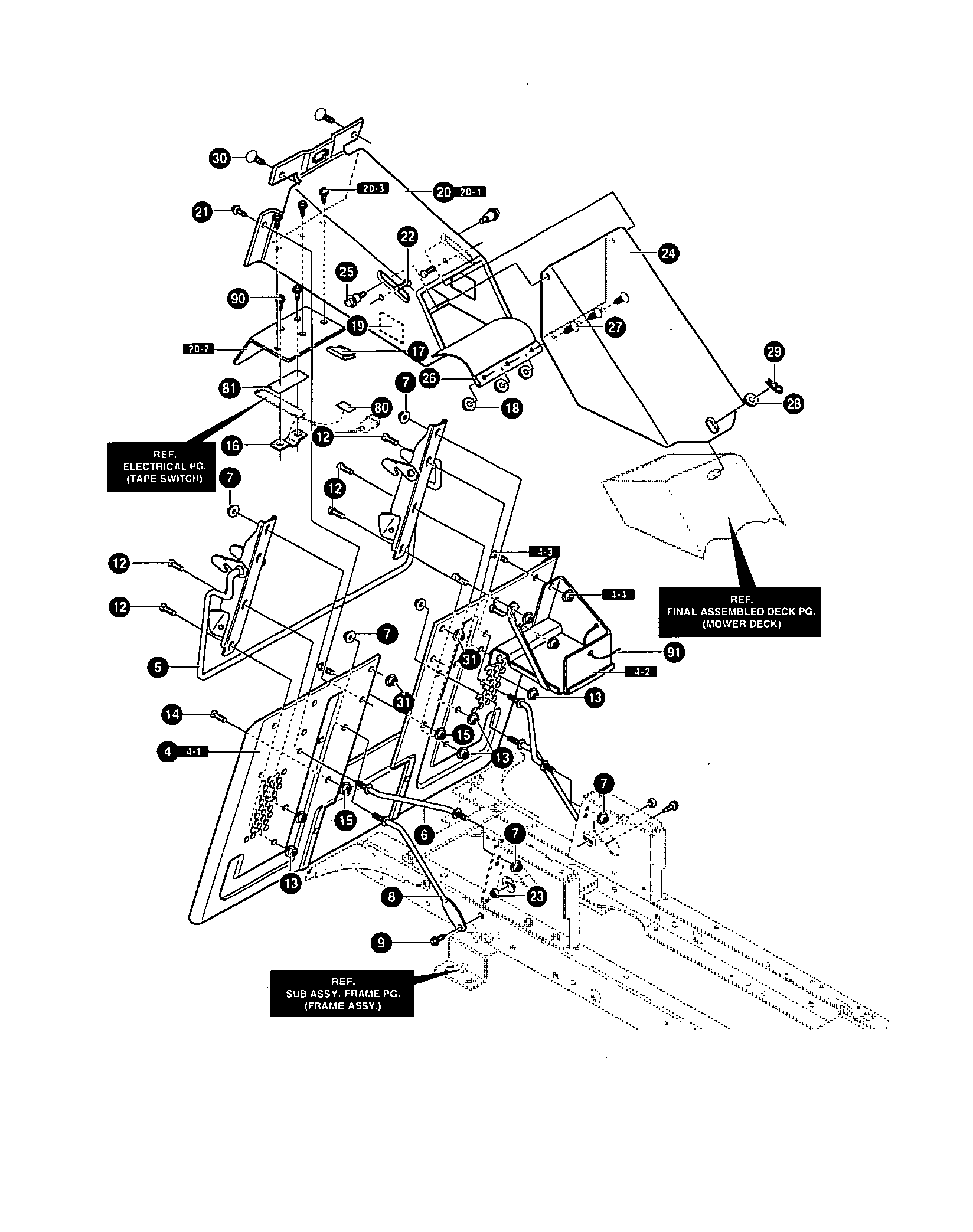

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 4 | T343678821 | Plaquette | Disponible | Voir la pièce |
| 4.1 | T343678821 | Plaquette | Disponible | Voir la pièce |
| 4.2 | T94563 | Support | Disponible | Voir la pièce |
| 4.3 | T180073 | Vis | Disponible | Voir la pièce |
| 4.4 | T180073 | Vis | Disponible | Voir la pièce |
| 5 | T95359821 | Levier | Disponible | Voir la pièce |
| 6 | T690097 | Pivot | Disponible | Voir la pièce |
| 7 | T711906 | Ecrou | Disponible | Voir la pièce |
| 7 | T711906 | Ecrou | Disponible | Voir la pièce |
| 7 | T711906 | Ecrou | Disponible | Voir la pièce |
| 7 | T711906 | Ecrou | Disponible | Voir la pièce |
| 7 | T711906 | Ecrou | Disponible | Voir la pièce |
| 8 | T94231 | Tige | Disponible | Voir la pièce |
| 9 | T711606 | Vis | Disponible | Voir la pièce |
| 12 | T711907 | Vis | Disponible | Voir la pièce |
| 12 | T711907 | Vis | Disponible | Voir la pièce |
| 12 | T711907 | Vis | Disponible | Voir la pièce |
| 12 | T711907 | Vis | Disponible | Voir la pièce |
| 13 | T710026 | Ecrou | Disponible | Voir la pièce |
| 13 | T710026 | Ecrou | Disponible | Voir la pièce |
| 13 | T710026 | Ecrou | Disponible | Voir la pièce |
| 14 | T711606 | Vis | Disponible | Voir la pièce |
| 15 | T710026 | Ecrou | Disponible | Voir la pièce |
| 15 | T710026 | Ecrou | Disponible | Voir la pièce |
| 16 | T690245 | N | Disponible | Voir la pièce |
| 17 | T55939 | Arrêt | Disponible | Voir la pièce |
| 18 | T711666 | Rondelle | Disponible | Voir la pièce |
| 19 | T318197 | Decalque | Disponible | Voir la pièce |
| 20 | T690102821 | Deflecteur | Disponible | Voir la pièce |
| 20.1 | T94350 | Echappement | Disponible | Voir la pièce |
| 20.2 | T94263821 | Couvercle | Disponible | Voir la pièce |
| 20.3 | T711642 | Vis | Disponible | Voir la pièce |
| 21 | T711606 | Vis | Disponible | Voir la pièce |
| 22 | T711688 | Vis | Disponible | Voir la pièce |
| 23 | T710026 | Ecrou | Disponible | Voir la pièce |
| 24 | T94296821 | N | Disponible | Voir la pièce |
| 25 | T712424 | Ecrou | Disponible | Voir la pièce |
| 27 | T309235 | Vis | Disponible | Voir la pièce |
| 28 | T711617 | Rondelle | Disponible | Voir la pièce |
| 29 | T711682 | Goupille | Disponible | Voir la pièce |
| 30 | T711688 | Vis | Disponible | Voir la pièce |
| 31 | T710026 | Ecrou | Disponible | Voir la pièce |
| 31 | T710026 | Ecrou | Disponible | Voir la pièce |
| 81 | T712009 | Bande | Disponible | Voir la pièce |
| 90 | T711642 | Vis | Disponible | Voir la pièce |
| 91 | T57444 | Cable | Disponible | Voir la pièce |

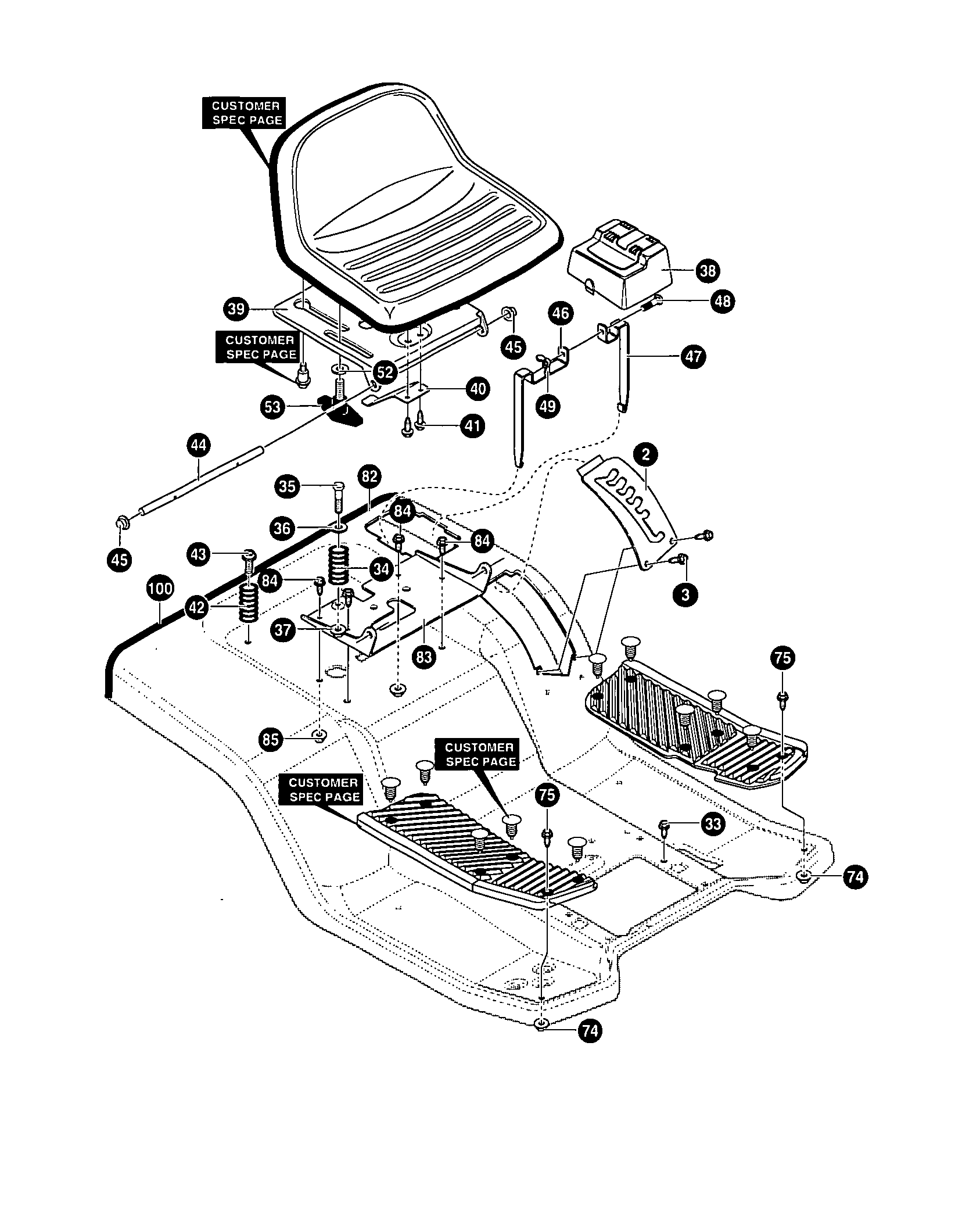

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | T95190821 | Plaquette | Disponible | Voir la pièce |
| 3 | T711741 | Vis | Disponible | Voir la pièce |
| 33 | T711606 | Vis | Disponible | Voir la pièce |
| 34 | T710136 | Ressort | Disponible | Voir la pièce |
| 35 | T711610 | Vis | Disponible | Voir la pièce |
| 36 | T95293 | Rondelle | Disponible | Voir la pièce |
| 37 | T302635 | Ecrou | Disponible | Voir la pièce |
| 38 | T94200 | Couvercle | Disponible | Voir la pièce |
| 39 | T94154E700 | Support | Disponible | Voir la pièce |
| 40 | T94057 | Ressort | Disponible | Voir la pièce |
| 41 | T711592 | Vis | Disponible | Voir la pièce |
| 42 | T710109 | Ressort | Disponible | Voir la pièce |
| 43 | T711606 | Vis | Disponible | Voir la pièce |
| 44 | T95294 | Pivot | Disponible | Voir la pièce |
| 45 | T711627 | Arrêt | Disponible | Voir la pièce |
| 45 | T711627 | Arrêt | Disponible | Voir la pièce |
| 46 | T95393821 | Support | Disponible | Voir la pièce |
| 47 | T95394821 | Support | Disponible | Voir la pièce |
| 48 | T711680 | Vis | Disponible | Voir la pièce |
| 49 | T711636 | Ecrou | Disponible | Voir la pièce |
| 52 | T711644 | Rondelle | Disponible | Voir la pièce |
| 53 | T711747 | Vis | Disponible | Voir la pièce |
| 74 | T710026 | Ecrou | Disponible | Voir la pièce |
| 74 | T710026 | Ecrou | Disponible | Voir la pièce |
| 75 | T340720 | Vis | Disponible | Voir la pièce |
| 75 | T340720 | Vis | Disponible | Voir la pièce |
| 82 | T94311 | Decoche siege | Disponible | Voir la pièce |
| 83 | T94153 | Support | Disponible | Voir la pièce |
| 84 | T711606 | Vis | Disponible | Voir la pièce |
| 84 | T711606 | Vis | Disponible | Voir la pièce |
| 84 | T711606 | Vis | Disponible | Voir la pièce |
| 85 | T711634 | Ecrou | Disponible | Voir la pièce |
| 100 | T779024 | Joint | Disponible | Voir la pièce |

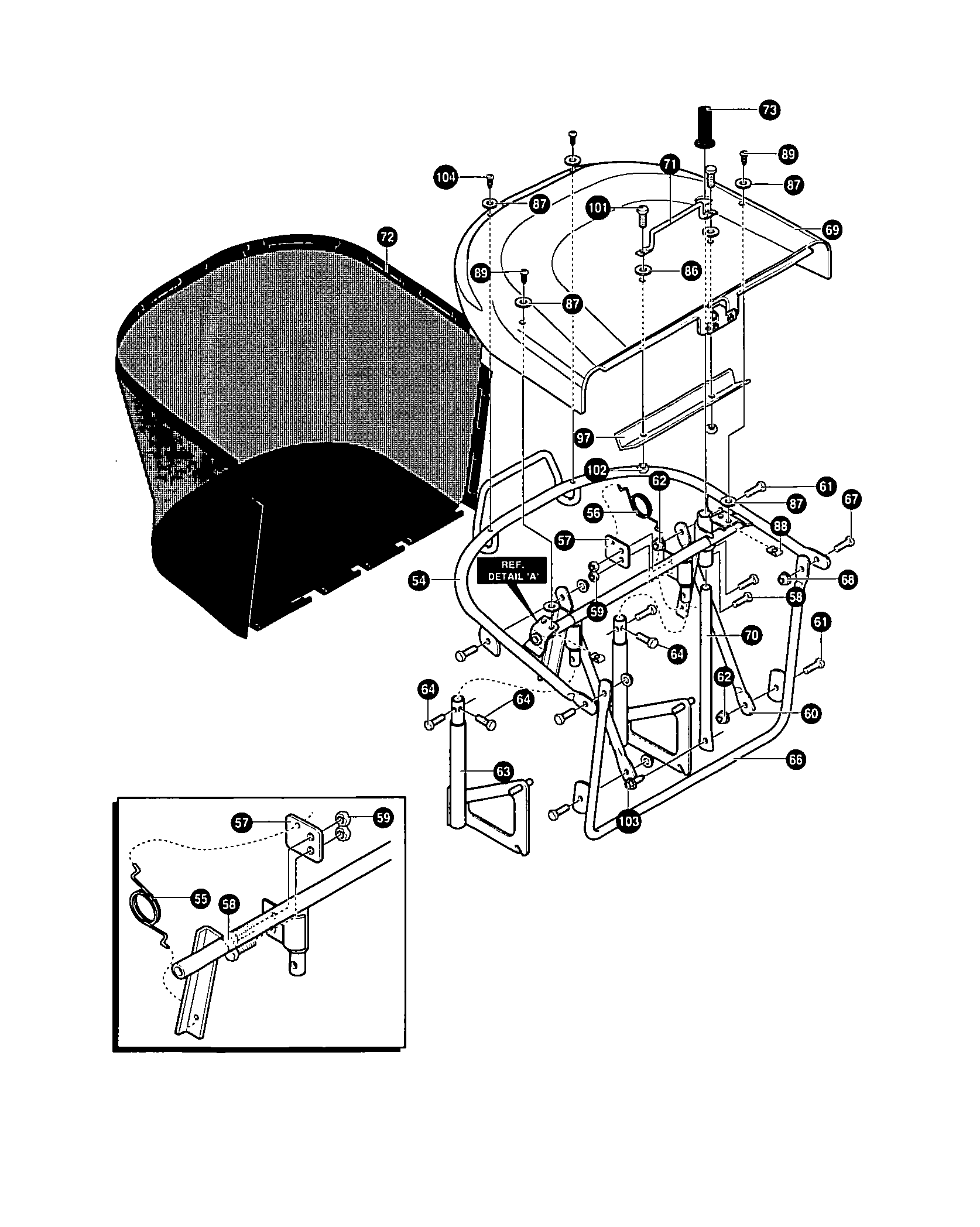

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 54 | T690044821 | Châssis | Disponible | Voir la pièce |
| 55 | T690003 | Ressort | Disponible | Voir la pièce |
| 56 | T690004 | Ressort | Disponible | Voir la pièce |
| 57 | T95339821 | Plaquette | Disponible | Voir la pièce |
| 57 | T95339821 | Plaquette | Disponible | Voir la pièce |
| 58 | T313686 | Vis | Disponible | Voir la pièce |
| 58 | T313686 | Vis | Disponible | Voir la pièce |
| 59 | T73826 | Ecrou | Disponible | Voir la pièce |
| 59 | T73826 | Ecrou | Disponible | Voir la pièce |
| 60 | T94850821 | Entretoise | Disponible | Voir la pièce |
| 61 | T711909 | Vis | Disponible | Voir la pièce |
| 62 | T711632 | Ecrou | Disponible | Voir la pièce |
| 62 | T711632 | Ecrou | Disponible | Voir la pièce |
| 63 | T95343821 | Collecteur | Disponible | Voir la pièce |
| 64 | T711653 | Vis | Disponible | Voir la pièce |
| 64 | T711653 | Vis | Disponible | Voir la pièce |
| 64 | T711653 | Vis | Disponible | Voir la pièce |
| 66 | T95349821 | Châssis | Disponible | Voir la pièce |
| 67 | T711909 | Vis | Disponible | Voir la pièce |
| 68 | T711632 | Ecrou | Disponible | Voir la pièce |
| 69 | T94908898 | Couvercle | Disponible | Voir la pièce |
| 70 | T94853 | Guidon | Disponible | Voir la pièce |
| 71 | T94855821 | Poignee | Disponible | Voir la pièce |
| 72 | T95389 | Bac | Disponible | Voir la pièce |
| 73 | T94854 | Poignee | Disponible | Voir la pièce |
| 86 | T712129 | Rondelle | Disponible | Voir la pièce |
| 87 | T785373 | Rondelle | Disponible | Voir la pièce |
| 87 | T785373 | Rondelle | Disponible | Voir la pièce |
| 87 | T785373 | Rondelle | Disponible | Voir la pièce |
| 87 | T785373 | Rondelle | Disponible | Voir la pièce |
| 88 | T578107 | Ecrou | Disponible | Voir la pièce |
| 89 | T711674 | Vis | Disponible | Voir la pièce |
| 89 | T711674 | Vis | Disponible | Voir la pièce |
| 97 | T690010821 | Support | Disponible | Voir la pièce |
| 101 | T712068 | Vis | Disponible | Voir la pièce |
| 102 | T711632 | Ecrou | Disponible | Voir la pièce |
| 103 | T711741 | Vis | Disponible | Voir la pièce |
| 104 | T711741 | Vis | Disponible | Voir la pièce |

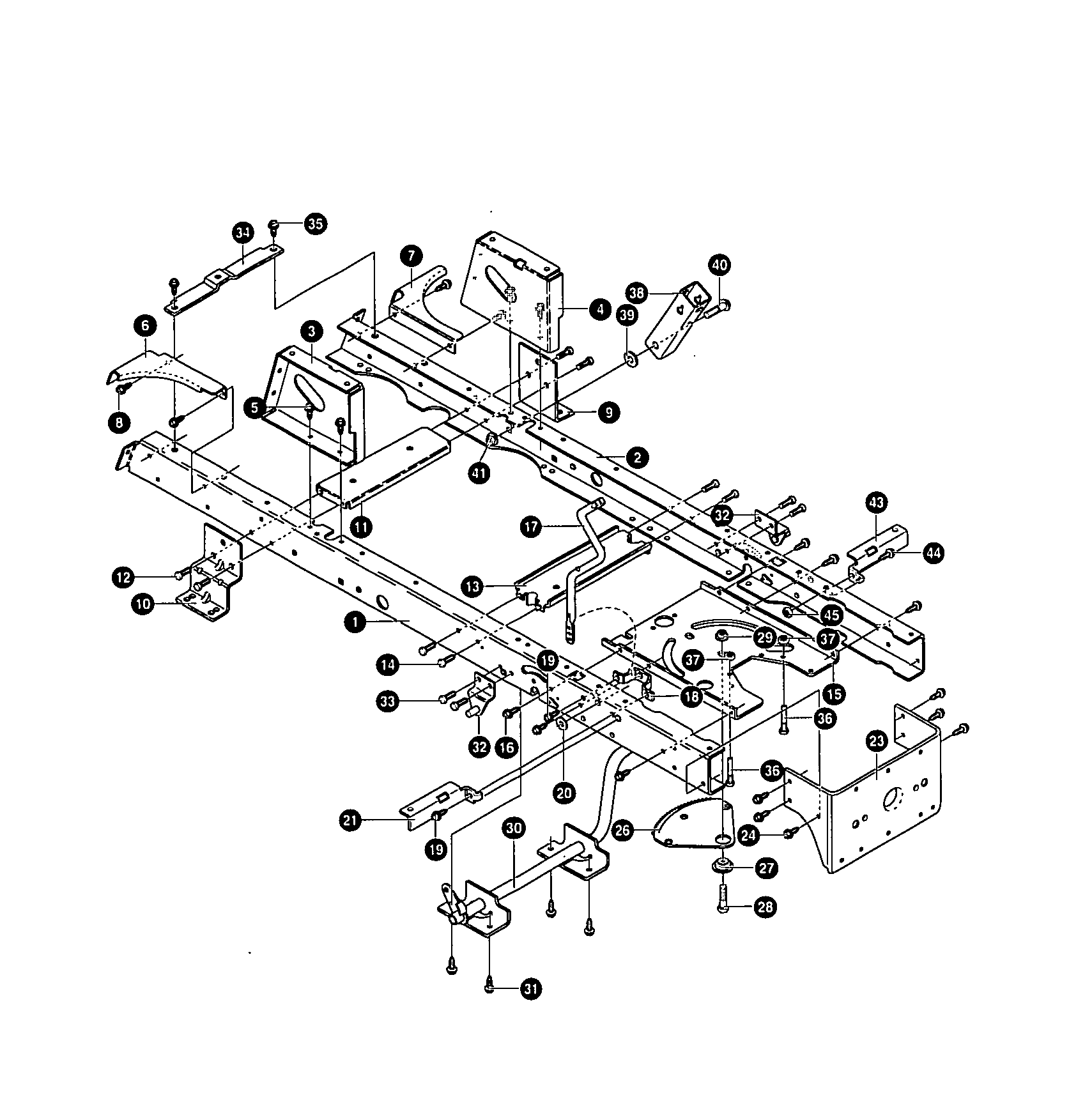

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T94564 | Châssis | Disponible | Voir la pièce |
| 2 | T94565 | Châssis | Disponible | Voir la pièce |
| 3 | T94634 | Support | Disponible | Voir la pièce |
| 4 | T94633 | Support | Disponible | Voir la pièce |
| 5 | T710079 | Vis | Disponible | Voir la pièce |
| 6 | T94561 | Support | Disponible | Voir la pièce |
| 7 | T94562 | Support | Disponible | Voir la pièce |
| 8 | T710079 | Vis | Disponible | Voir la pièce |
| 9 | T94008 | Etrier | Disponible | Voir la pièce |
| 10 | T94234 | Etrier | Disponible | Voir la pièce |
| 11 | T94236 | Bras complet | Disponible | Voir la pièce |
| 12 | T710079 | Vis | Disponible | Voir la pièce |
| 13 | T94237 | Flasque | Disponible | Voir la pièce |
| 14 | T710079 | Vis | Disponible | Voir la pièce |
| 15 | T690504 | Plaquette | Disponible | Voir la pièce |
| 16 | T710079 | Vis | Disponible | Voir la pièce |
| 17 | T94019 | Levier | Disponible | Voir la pièce |
| 18 | T94005 | Etrier | Disponible | Voir la pièce |
| 19 | T710079 | Vis | Disponible | Voir la pièce |
| 19 | T710079 | Vis | Disponible | Voir la pièce |
| 20 | T120395 | Rondelle | Disponible | Voir la pièce |
| 21 | T690035 | Plaquette | Disponible | Voir la pièce |
| 23 | T94013 | Etrier | Disponible | Voir la pièce |
| 24 | T710079 | Vis | Disponible | Voir la pièce |
| 26 | T94121 | Engranages | Disponible | Voir la pièce |
| 27 | T94123 | Roulement | Disponible | Voir la pièce |
| 28 | T710312 | Vis | Disponible | Voir la pièce |
| 29 | T710105 | Ecrou | Disponible | Voir la pièce |
| 30 | T94241 | Group pedales | Disponible | Voir la pièce |
| 31 | T710079 | Vis | Disponible | Voir la pièce |
| 32 | T94285 | Etrier | Disponible | Voir la pièce |
| 32 | T94285 | Etrier | Disponible | Voir la pièce |
| 33 | T710079 | Vis | Disponible | Voir la pièce |
| 34 | T94566 | Support | Disponible | Voir la pièce |
| 35 | T710079 | Vis | Disponible | Voir la pièce |
| 36 | T711745 | Vis | Disponible | Voir la pièce |
| 36 | T711745 | Vis | Disponible | Voir la pièce |
| 37 | T710026 | Ecrou | Disponible | Voir la pièce |
| 37 | T710026 | Ecrou | Disponible | Voir la pièce |
| 38 | T94015 | Etrier | Disponible | Voir la pièce |
| 39 | T845 | Rondelle | Disponible | Voir la pièce |
| 40 | T710000 | Vis | Disponible | Voir la pièce |
| 41 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 43 | T690036 | Plaquette | Disponible | Voir la pièce |
| 44 | T710079 | Vis | Disponible | Voir la pièce |
| 45 | T710026 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 60 | T94006 | Plaquette | Disponible | Voir la pièce |
| 61 | T710079 | Vis | Disponible | Voir la pièce |
| 62 | T711634 | Ecrou | Disponible | Voir la pièce |
| 64 | T94306 | Bride | Disponible | Voir la pièce |
| 65 | T710079 | Vis | Disponible | Voir la pièce |
| 67 | T45174 | Ecrou | Disponible | Voir la pièce |
| 68 | T94310 | Guide | Disponible | Voir la pièce |
| 69 | T706 | Graisseur | Disponible | Voir la pièce |
| 70 | T95405 | Assieu anterieur | Disponible | Voir la pièce |
| 71 | T95182 | Pivot | Disponible | Voir la pièce |
| 72 | T1001299E700 | Pivot | Disponible | Voir la pièce |
| 73 | T92527 | Bague | Disponible | Voir la pièce |
| 73 | T92527 | Bague | Disponible | Voir la pièce |
| 74 | T710129 | Rondelle | Disponible | Voir la pièce |
| 75 | T0011X3 | Bague seeger | Disponible | Voir la pièce |
| 76 | T711758 | Rondelle | Disponible | Voir la pièce |
| 77 | T341491821 | Flasque | Disponible | Voir la pièce |
| 78 | T690199E701 | Etrier | Disponible | Voir la pièce |
| 79 | T690198E701 | Etrier | Disponible | Voir la pièce |
| 80 | T180113 | Vis | Disponible | Voir la pièce |
| 81 | T711634 | Ecrou | Disponible | Voir la pièce |
| 82 | T710079 | Vis | Disponible | Voir la pièce |
| 83 | T95328 | Entretoise | Disponible | Voir la pièce |
| 84 | T95329 | Bras | Disponible | Voir la pièce |
| 86 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 87 | T710440 | Vis | Disponible | Voir la pièce |
| 88 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 89 | T710082 | Vis | Disponible | Voir la pièce |
| 90 | T710083 | Rondelle | Disponible | Voir la pièce |
| 91 | T710142 | Rondelle | Disponible | Voir la pièce |

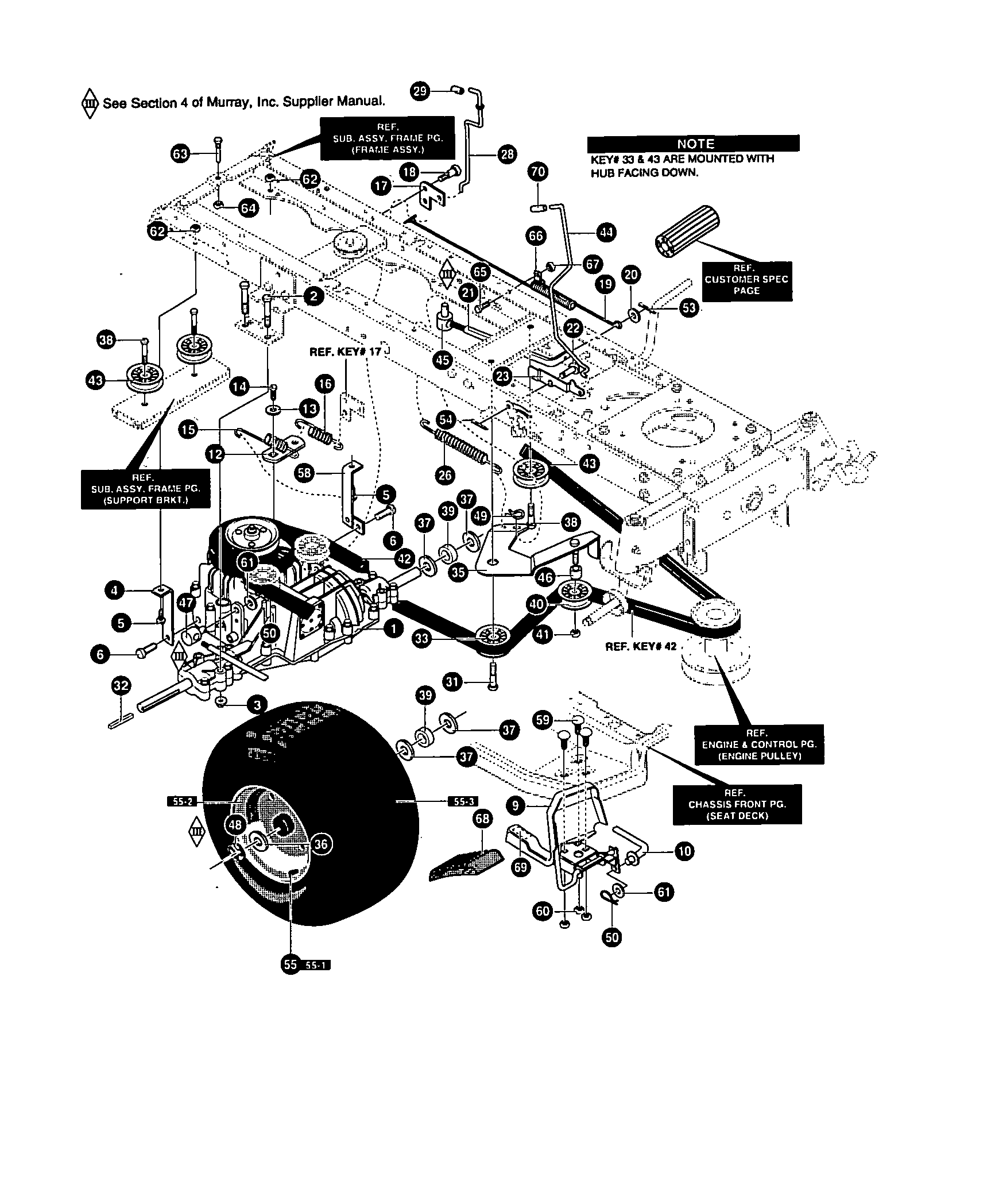

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | T711669 | Vis | Disponible | Voir la pièce |
| 3 | T711634 | Ecrou | Disponible | Voir la pièce |
| 4 | T94224821 | Etrier | Disponible | Voir la pièce |
| 5 | T711893 | Vis | Disponible | Voir la pièce |
| 5 | T711893 | Vis | Disponible | Voir la pièce |
| 6 | T710268 | Vis | Disponible | Voir la pièce |
| 6 | T710268 | Vis | Disponible | Voir la pièce |
| 9 | T690134821 | Pedale | Disponible | Voir la pièce |
| 10 | T690018 | Bielle | Disponible | Voir la pièce |
| 12 | T323212 | Etrier | Disponible | Voir la pièce |
| 13 | T711895 | Rondelle | Disponible | Voir la pièce |
| 14 | T710345 | Vis | Disponible | Voir la pièce |
| 15 | T94622 | Ressort | Disponible | Voir la pièce |
| 16 | T326780 | Ressort | Disponible | Voir la pièce |
| 17 | T94621821 | Etrier | Disponible | Voir la pièce |
| 18 | T711896 | Ecrou | Disponible | Voir la pièce |
| 19 | T95424 | Ressort | Disponible | Voir la pièce |
| 20 | T785373 | Rondelle | Disponible | Voir la pièce |
| 21 | T690016 | Entretoise | Disponible | Voir la pièce |
| 22 | T711903 | Pivot | Disponible | Voir la pièce |
| 23 | T95290 | Pivot | Disponible | Voir la pièce |
| 26 | T711522 | Ressort | Disponible | Voir la pièce |
| 28 | T690015 | Tige | Disponible | Voir la pièce |
| 29 | T690032 | Poignee | Disponible | Voir la pièce |
| 31 | T711905 | Vis | Disponible | Voir la pièce |
| 32 | T52928 | Clavette | Disponible | Voir la pièce |
| 33 | T1001065 | Poulie | Disponible | Voir la pièce |
| 35 | T690481821 | N | Disponible | Voir la pièce |
| 36 | T711758 | Rondelle | Disponible | Voir la pièce |
| 37 | T711904 | Rondelle | Disponible | Voir la pièce |
| 37 | T711904 | Rondelle | Disponible | Voir la pièce |
| 37 | T711904 | Rondelle | Disponible | Voir la pièce |
| 38 | T711905 | Vis | Disponible | Voir la pièce |
| 38 | T711905 | Vis | Disponible | Voir la pièce |
| 39 | T95274 | Bague | Disponible | Voir la pièce |
| 39 | T95274 | Bague | Disponible | Voir la pièce |
| 40 | T690409 | Poulie | Disponible | Voir la pièce |
| 41 | T711920 | Ecrou | Disponible | Voir la pièce |
| 42 | T94609 | Courroie | Disponible | Voir la pièce |
| 43 | T1001065 | Poulie | Disponible | Voir la pièce |
| 43 | T1001065 | Poulie | Disponible | Voir la pièce |
| 44 | T690046 | Pivot | Disponible | Voir la pièce |
| 45 | T711898 | Ecrou | Disponible | Voir la pièce |
| 46 | T690369 | Epaisseur | Disponible | Voir la pièce |
| 47 | T711594 | Ecrou | Disponible | Voir la pièce |
| 48 | T0011X3 | Bague seeger | Disponible | Voir la pièce |
| 49 | T711659 | Pivot | Disponible | Voir la pièce |
| 50 | T711676 | Goupille | Disponible | Voir la pièce |
| 50 | T711676 | Goupille | Disponible | Voir la pièce |
| 53 | T711897 | Goupille | Disponible | Voir la pièce |
| 54 | T711897 | Goupille | Disponible | Voir la pièce |
| 55 | T692511 | Pneumatique | Disponible | Voir la pièce |
| 55-2 | T407931 | Bandage roue | Disponible | Voir la pièce |
| 55-3 | T338525 | Pneumatique | Disponible | Voir la pièce |
| 58 | T94255821 | N | Disponible | Voir la pièce |
| 59 | T711688 | Vis | Disponible | Voir la pièce |
| 60 | T710026 | Ecrou | Disponible | Voir la pièce |
| 61 | T711894 | Rondelle | Disponible | Voir la pièce |
| 61 | T711894 | Rondelle | Disponible | Voir la pièce |
| 62 | T710026 | Ecrou | Disponible | Voir la pièce |
| 62 | T710026 | Ecrou | Disponible | Voir la pièce |
| 63 | T711745 | Vis | Disponible | Voir la pièce |
| 64 | T710026 | Ecrou | Disponible | Voir la pièce |
| 65 | T313686 | Vis | Disponible | Voir la pièce |
| 66 | T711742 | Gaine | Disponible | Voir la pièce |
| 67 | T780285 | Ecrou | Disponible | Voir la pièce |
| 68 | T93248 | Pedale | Disponible | Voir la pièce |
| 69 | T93249 | Pedale | Disponible | Voir la pièce |
| 70 | T335980 | Bouchon | Disponible | Voir la pièce |

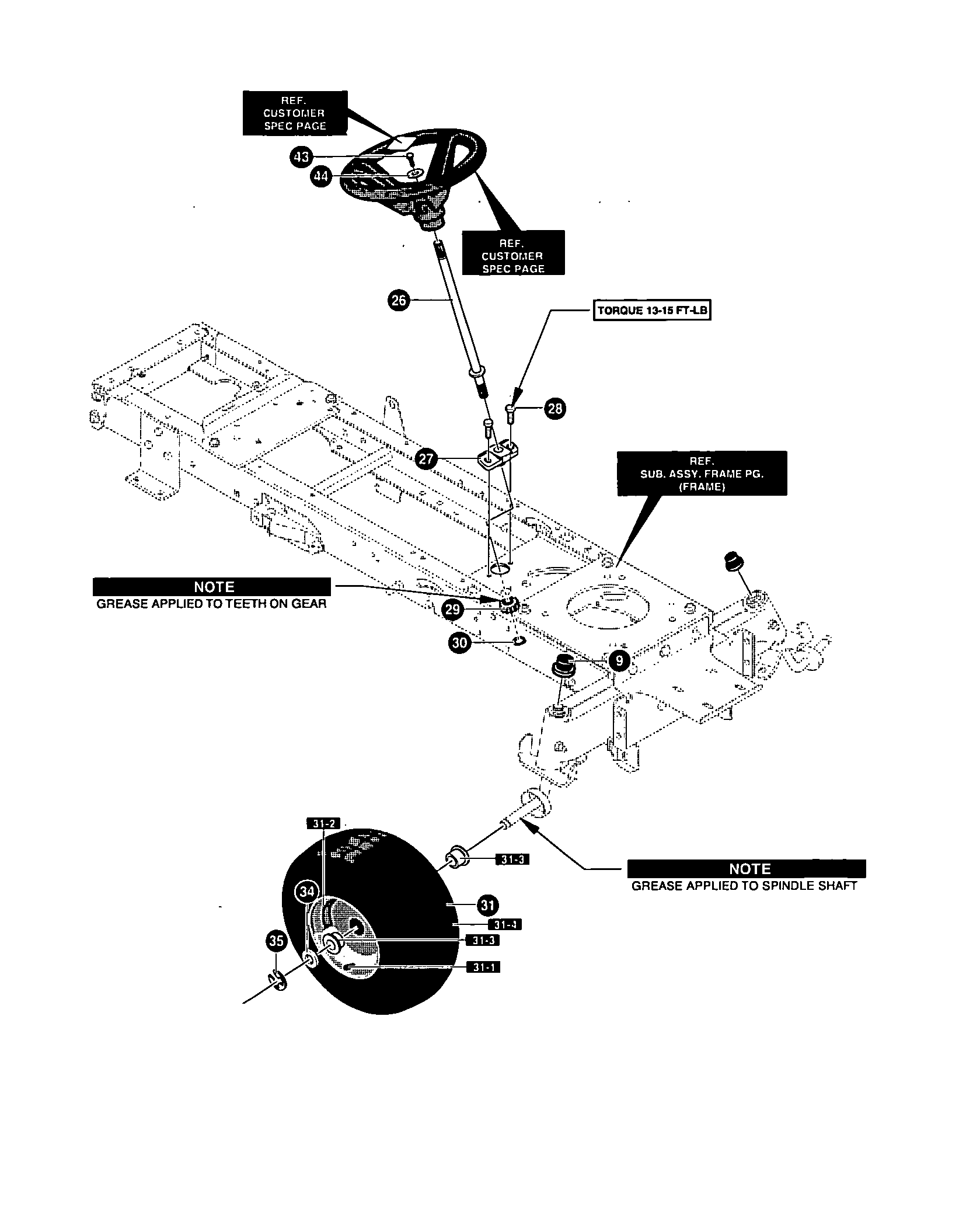

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 9 | T94618 | Enjoliveur | Disponible | Voir la pièce |
| 26 | T94520 | Arbre | Disponible | Voir la pièce |
| 27 | T94124 | Support | Disponible | Voir la pièce |
| 28 | T711606 | Vis | Disponible | Voir la pièce |
| 29 | T94122 | Engranages | Disponible | Voir la pièce |
| 30 | T710102 | Bague | Disponible | Voir la pièce |
| 31 | T692641 | Pneumatique | Disponible | Voir la pièce |
| 31-1 | T338512 | Soupape | Disponible | Voir la pièce |
| 31-2 | T338517 | Bandage roue | Disponible | Voir la pièce |
| 31-3 | T491334 | Bague | Disponible | Voir la pièce |
| 31-3 | T491334 | Bague | Disponible | Voir la pièce |
| 31-4 | T338514 | Pneumatique | Disponible | Voir la pièce |
| 34 | T711758 | Rondelle | Disponible | Voir la pièce |
| 35 | T0011X3 | Bague seeger | Disponible | Voir la pièce |
| 43 | T711719 | Vis | Disponible | Voir la pièce |
| 44 | T711663 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T95233821 | Bras | Disponible | Voir la pièce |
| 2 | T711917 | Vis | Disponible | Voir la pièce |
| 3 | T711918 | Ecrou | Disponible | Voir la pièce |
| 4 | T94262821 | Etrier | Disponible | Voir la pièce |
| 5 | T711617 | Rondelle | Disponible | Voir la pièce |
| 6 | T711676 | Goupille | Disponible | Voir la pièce |
| 9 | T711676 | Goupille | Disponible | Voir la pièce |
| 10 | T710235 | Ressort | Disponible | Voir la pièce |
| 15 | T711981 | Levier de demarrage | Disponible | Voir la pièce |
| 16 | T711617 | Rondelle | Disponible | Voir la pièce |
| 16 | T711617 | Rondelle | Disponible | Voir la pièce |
| 17 | T711676 | Goupille | Disponible | Voir la pièce |
| 18 | T690532 | Levier | Disponible | Voir la pièce |
| 19 | T710111 | Ressort | Disponible | Voir la pièce |
| 20 | T711676 | Goupille | Disponible | Voir la pièce |
| 21 | T94929 | Poignee | Disponible | Voir la pièce |
| 24 | T711616 | Rondelle | Disponible | Voir la pièce |
| 25 | T94928 | Poignee | Disponible | Voir la pièce |
| 26 | T690126 | Levier traction | Disponible | Voir la pièce |
| 27 | T95284 | Plaquette | Disponible | Voir la pièce |
| 28 | T711621 | Vis | Disponible | Voir la pièce |
| 29 | T94018821 | Etrier | Disponible | Voir la pièce |
| 30 | T780055 | Vis | Disponible | Voir la pièce |
| 31 | T95283 | Levier de demarrage | Disponible | Voir la pièce |
| 32 | T711613 | Vis | Disponible | Voir la pièce |
| 33 | T711659 | Pivot | Disponible | Voir la pièce |
| 33 | T711659 | Pivot | Disponible | Voir la pièce |
| 34 | T711615 | Rondelle | Disponible | Voir la pièce |
| 34 | T711615 | Rondelle | Disponible | Voir la pièce |
| 35 | T95282 | Etrier | Disponible | Voir la pièce |
| 36 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 37 | T711606 | Vis | Disponible | Voir la pièce |
| 38 | T710141 | Ressort | Disponible | Voir la pièce |
| 40 | T94309 | Entretoise | Disponible | Voir la pièce |
| 41 | T56150 | Entretoise | Disponible | Voir la pièce |

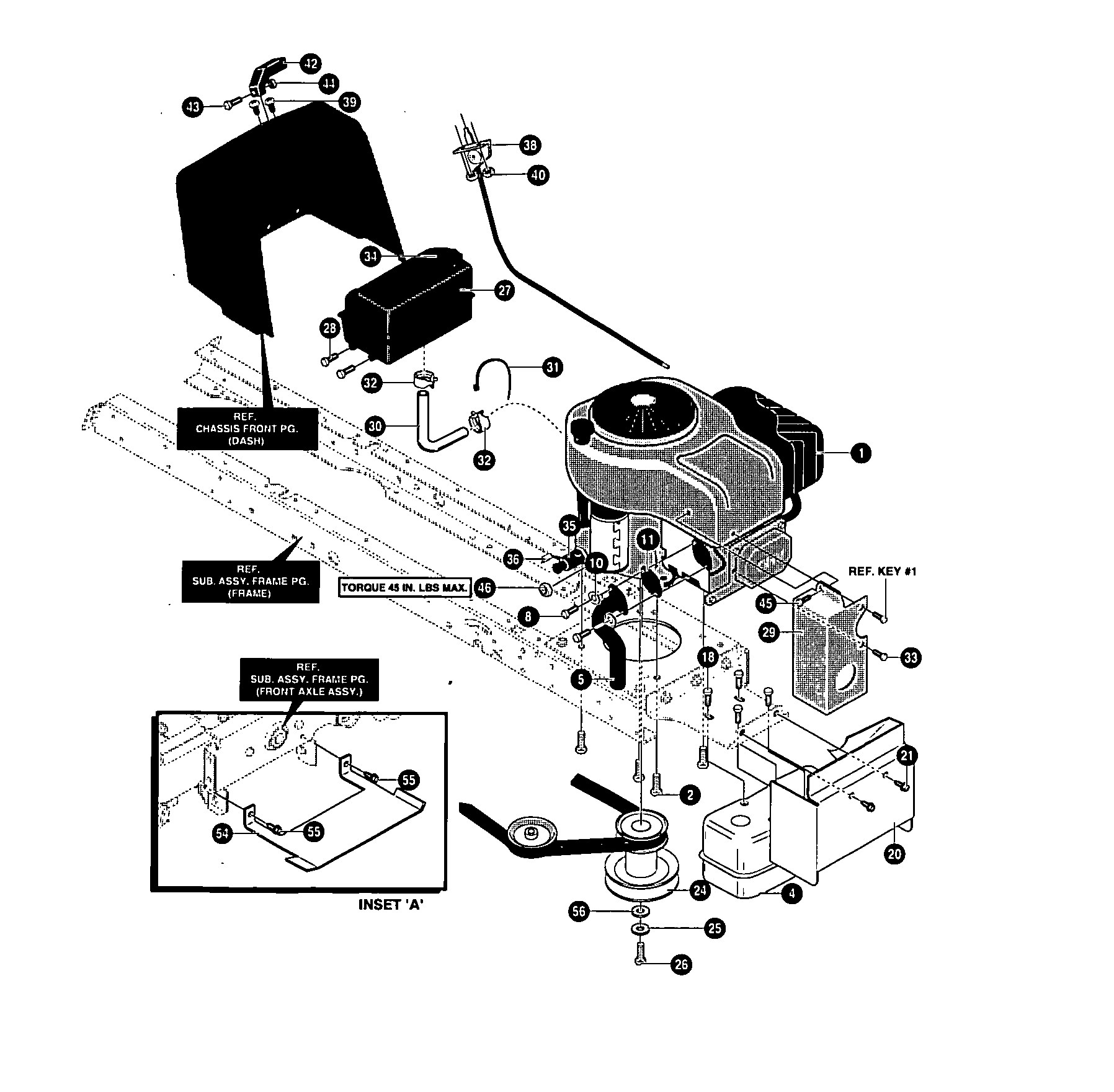

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | T710265 | Vis | Disponible | Voir la pièce |
| 4 | T94654 | Pot | Disponible | Voir la pièce |
| 5 | T94657 | Collecteur | Disponible | Voir la pièce |
| 8 | T313676 | Vis | Disponible | Voir la pièce |
| 10 | T313679 | Rondelle | Disponible | Voir la pièce |
| 11 | T91309 | Joint | Disponible | Voir la pièce |
| 18 | T711642 | Vis | Disponible | Voir la pièce |
| 20 | T95439821 | Protection | Disponible | Voir la pièce |
| 21 | T711606 | Vis | Disponible | Voir la pièce |
| 24 | T690456 | Poulie | Disponible | Voir la pièce |
| 25 | T120383 | Rondelle | Disponible | Voir la pièce |
| 26 | T710248 | Vis | Disponible | Voir la pièce |
| 27 | T309853 | Réservoir mix | Disponible | Voir la pièce |
| 28 | T711681 | Vis | Disponible | Voir la pièce |
| 29 | T333772821 | Protection | Disponible | Voir la pièce |
| 30 | T42258 | Tuyau | Disponible | Voir la pièce |
| 31 | T57444 | Cable | Disponible | Voir la pièce |
| 32 | T336890 | Bande | Disponible | Voir la pièce |
| 32 | T336890 | Bande | Disponible | Voir la pièce |
| 33 | T711592 | Vis | Disponible | Voir la pièce |
| 34 | T12501 | Bouchon | Disponible | Voir la pièce |
| 35 | T325547 | Soupape | Disponible | Voir la pièce |
| 36 | T327422 | Bouchon | Disponible | Voir la pièce |
| 38 | T95370 | Accelerateur | Disponible | Voir la pièce |
| 39 | T711755 | Vis | Disponible | Voir la pièce |
| 40 | T711754 | Ecrou | Disponible | Voir la pièce |
| 42 | T94931 | Pommeau | Disponible | Voir la pièce |
| 43 | T711750 | Vis | Disponible | Voir la pièce |
| 44 | T711748 | Ecrou | Disponible | Voir la pièce |
| 45 | T711593 | Vis | Disponible | Voir la pièce |
| 46 | T711601 | Ecrou | Disponible | Voir la pièce |
| 54 | T95192821 | Deflecteur | Disponible | Voir la pièce |
| 55 | T711606 | Vis | Disponible | Voir la pièce |
| 55 | T711606 | Vis | Disponible | Voir la pièce |
| 56 | T710247 | Rondelle | Disponible | Voir la pièce |

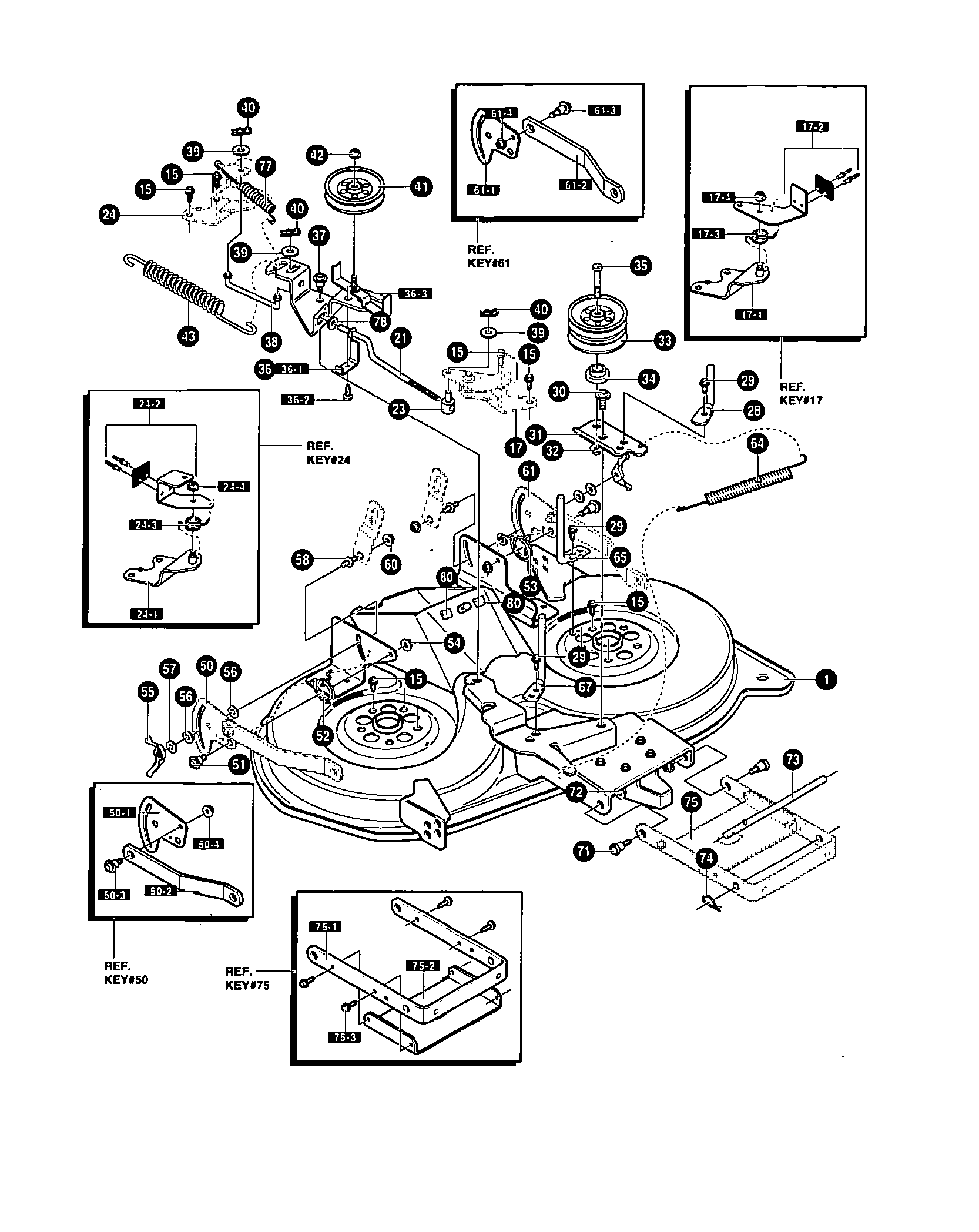

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T690109821 | Plateau de coupe | Disponible | Voir la pièce |
| 15 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 17 | T94665821 | Bras frein | Disponible | Voir la pièce |
| 17-1 | T94293 | Support | Disponible | Voir la pièce |
| 17-2 | T94291 | Bras frein | Disponible | Voir la pièce |
| 17-3 | T710110 | Ressort | Disponible | Voir la pièce |
| 17-4 | T711634 | Ecrou | Disponible | Voir la pièce |
| 21 | T690021 | Entretoise | Disponible | Voir la pièce |
| 23 | T711591 | Pivot | Disponible | Voir la pièce |
| 24 | T94664821 | Bras frein | Disponible | Voir la pièce |
| 24-1 | T94294 | Support | Disponible | Voir la pièce |
| 24-2 | T94292 | Bras frein | Disponible | Voir la pièce |
| 24-3 | T710077 | Ressort | Disponible | Voir la pièce |
| 24-4 | T711634 | Ecrou | Disponible | Voir la pièce |
| 28 | T711912 | Guide | Disponible | Voir la pièce |
| 29 | T710114 | Vis | Disponible | Voir la pièce |
| 29 | T710114 | Vis | Disponible | Voir la pièce |
| 29 | T710114 | Vis | Disponible | Voir la pièce |
| 30 | T711613 | Vis | Disponible | Voir la pièce |
| 31 | T94261821 | Support | Disponible | Voir la pièce |
| 32 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 33 | T94279 | Poulie | Disponible | Voir la pièce |
| 34 | T94269 | Entretoise | Disponible | Voir la pièce |
| 35 | T711915 | Vis | Disponible | Voir la pièce |
| 36 | T94298 | Support | Disponible | Voir la pièce |
| 36-1 | T94312 | Ressort | Disponible | Voir la pièce |
| 36-2 | T710264 | Vis | Disponible | Voir la pièce |
| 36-3 | T94298 | Support | Disponible | Voir la pièce |
| 37 | T711613 | Vis | Disponible | Voir la pièce |
| 38 | T690023 | Etrier | Disponible | Voir la pièce |
| 39 | T316079 | Rondelle | Disponible | Voir la pièce |
| 39 | T316079 | Rondelle | Disponible | Voir la pièce |
| 39 | T316079 | Rondelle | Disponible | Voir la pièce |
| 40 | T711682 | Goupille | Disponible | Voir la pièce |
| 40 | T711682 | Goupille | Disponible | Voir la pièce |
| 40 | T711682 | Goupille | Disponible | Voir la pièce |
| 41 | T690024 | Poulie | Disponible | Voir la pièce |
| 42 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 43 | T710234 | Ressort | Disponible | Voir la pièce |
| 50 | T690158821 | N | Disponible | Voir la pièce |
| 50-1 | T94128 | Plaquette | Disponible | Voir la pièce |
| 50-2 | T94055 | Suspension | Disponible | Voir la pièce |
| 50-3 | T710095 | Vis | Disponible | Voir la pièce |
| 50-4 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 51 | T711611 | Vis | Disponible | Voir la pièce |
| 52 | T710112 | Ressort | Disponible | Voir la pièce |
| 53 | T710113 | Ressort | Disponible | Voir la pièce |
| 54 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 55 | T711600 | Ecrou | Disponible | Voir la pièce |
| 56 | T94137 | Rondelle | Disponible | Voir la pièce |
| 57 | T711628 | Rondelle | Disponible | Voir la pièce |
| 58 | T776060 | Pivot | Disponible | Voir la pièce |
| 60 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 61 | T690159821 | N | Disponible | Voir la pièce |
| 61-1 | T94128 | Plaquette | Disponible | Voir la pièce |
| 61-2 | T94055 | Suspension | Disponible | Voir la pièce |
| 61-3 | T710095 | Vis | Disponible | Voir la pièce |
| 61-4 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 64 | T710233 | Ressort | Disponible | Voir la pièce |
| 65 | T711913 | Guide | Disponible | Voir la pièce |
| 67 | T690030 | Guide | Disponible | Voir la pièce |
| 71 | T711611 | Vis | Disponible | Voir la pièce |
| 72 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 73 | T95295 | Pivot | Disponible | Voir la pièce |
| 74 | T711676 | Goupille | Disponible | Voir la pièce |
| 75 | T690058821 | Support | Disponible | Voir la pièce |
| 75-1 | T94058 | Support | Disponible | Voir la pièce |
| 75-2 | T95057 | Support | Disponible | Voir la pièce |
| 75-3 | T710079 | Vis | Disponible | Voir la pièce |
| 77 | T710658 | Ressort | Disponible | Voir la pièce |
| 78 | T316079 | Rondelle | Disponible | Voir la pièce |
| 80 | T318197 | Decalque | Disponible | Voir la pièce |
| 80 | T318197 | Decalque | Disponible | Voir la pièce |

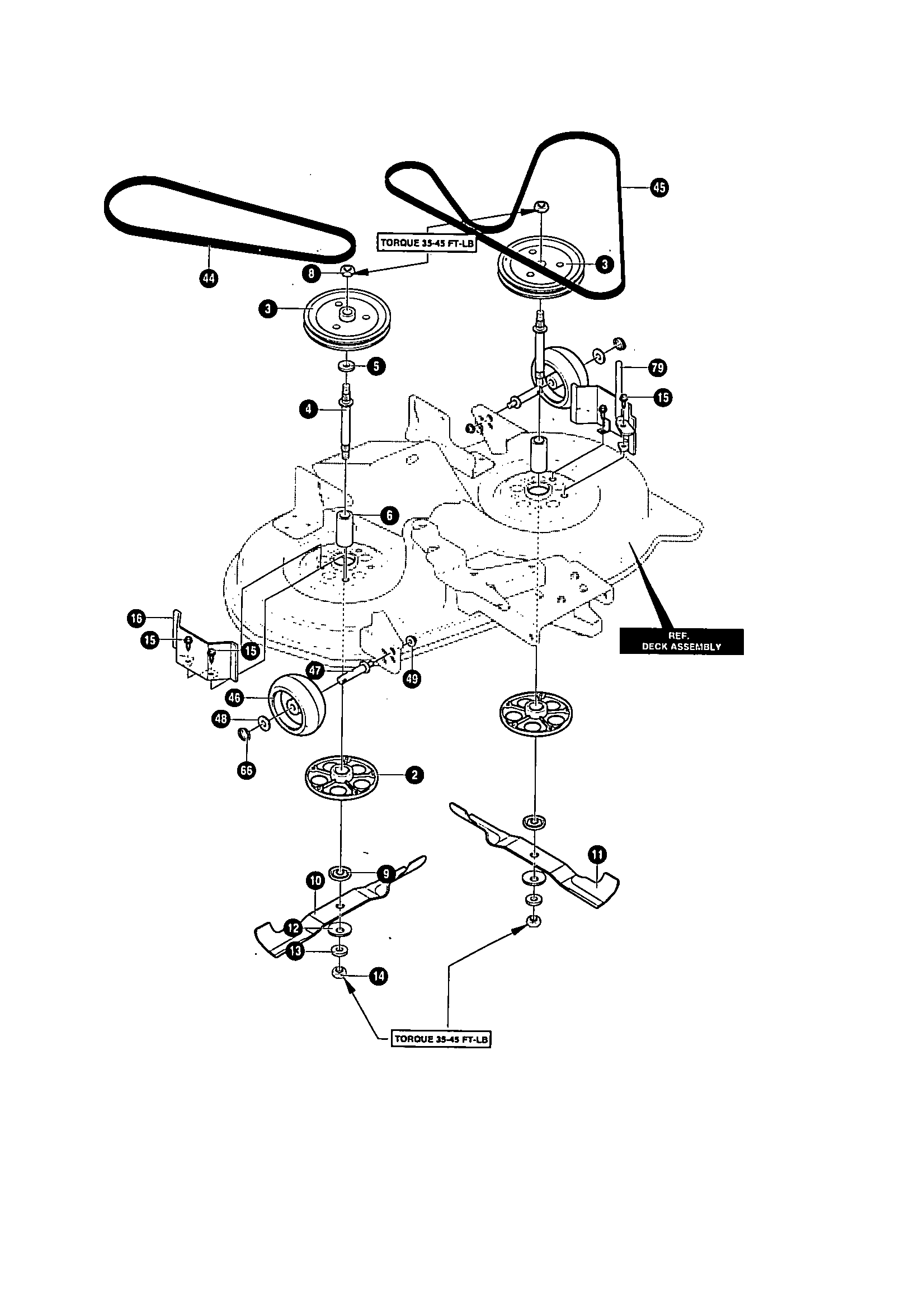

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | T94305 | Flasque | Disponible | Voir la pièce |
| 3 | T690020R | Poulie | Disponible | Voir la pièce |
| 3 | T690020R | Poulie | Disponible | Voir la pièce |
| 4 | T491922 | Arbre | Disponible | Voir la pièce |
| 5 | T710117 | Rondelle | Disponible | Voir la pièce |
| 6 | T91903 | Entretoise | Disponible | Voir la pièce |
| 8 | T711910 | Ecrou | Disponible | Voir la pièce |
| 9 | T94207 | Adaptateur | Disponible | Voir la pièce |
| 10 | T690499 | Lame | Disponible | Voir la pièce |
| 11 | T690500 | Lame | Disponible | Voir la pièce |
| 12 | T710118 | Rondelle | Disponible | Voir la pièce |
| 13 | T710117 | Rondelle | Disponible | Voir la pièce |
| 14 | T711910 | Ecrou | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 16 | T94288821 | Couvercle | Disponible | Voir la pièce |
| 44 | T710231 | Courroie | Disponible | Voir la pièce |
| 45 | T1001223 | Courroie | Disponible | Voir la pièce |
| 46 | T92683 | Roue | Disponible | Voir la pièce |
| 47 | T711746 | Pivot | Disponible | Voir la pièce |
| 48 | T711615 | Rondelle | Disponible | Voir la pièce |
| 49 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 66 | T711764 | Arrêt | Disponible | Voir la pièce |
| 79 | T95280 | Pivot | Disponible | Voir la pièce |

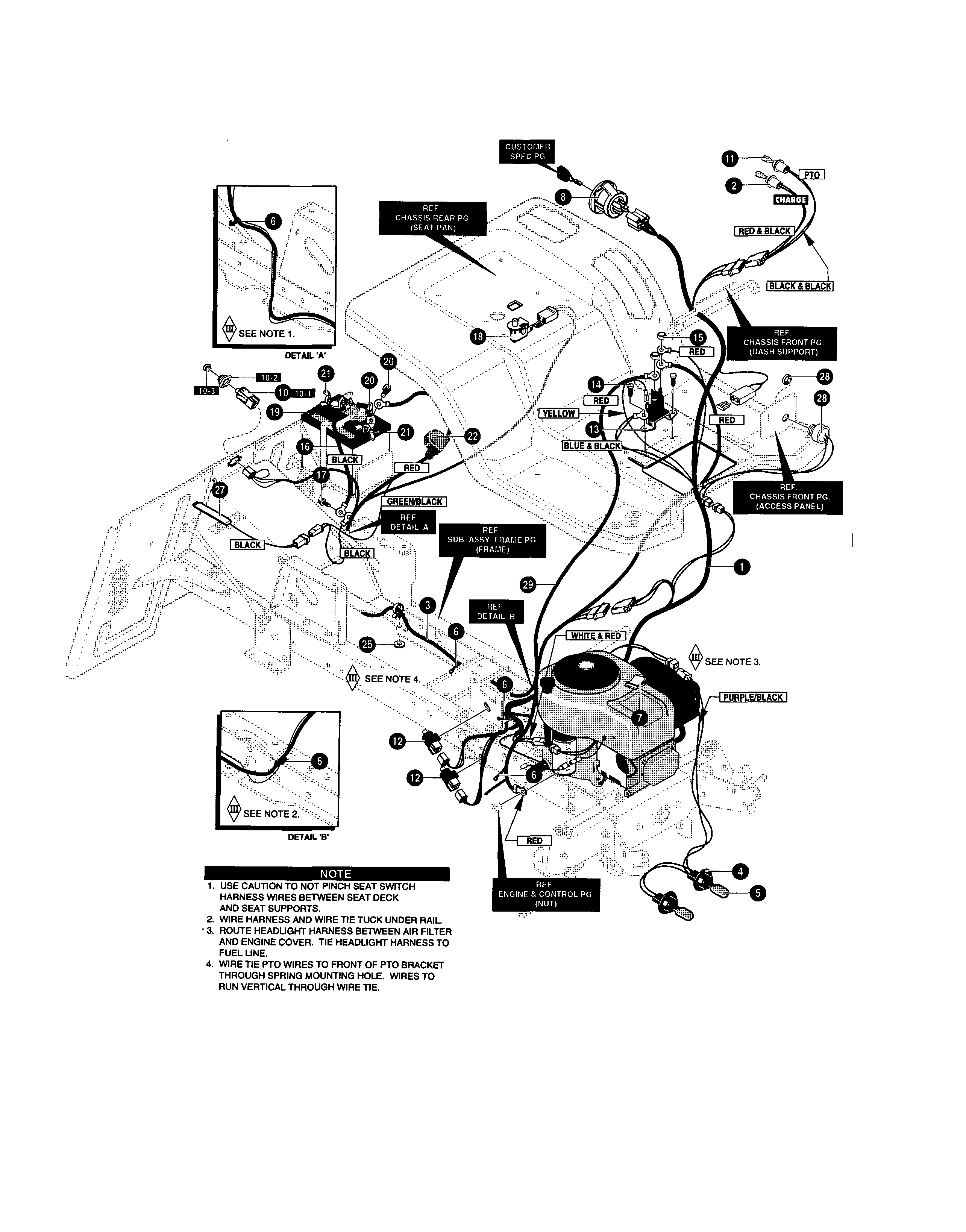

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T95378 | Cable | Disponible | Voir la pièce |
| 2 | T690054 | Indicateur batte | Disponible | Voir la pièce |
| 3 | T95381 | Cable | Disponible | Voir la pièce |
| 4 | T94103 | Cable | Disponible | Voir la pièce |
| 5 | T52572 | Ampoule | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 7 | T55939 | Arrêt | Disponible | Voir la pièce |
| 8 | T94762 | Interrupteur | Disponible | Voir la pièce |
| 10 | T690106 | Interrupteur | Disponible | Voir la pièce |
| 10-1 | T320082 | Interrupteur | Disponible | Voir la pièce |
| 10-2 | T690074 | Protection | Disponible | Voir la pièce |
| 10-3 | T690074 | Protection | Disponible | Voir la pièce |
| 11 | T57769 | Ampoule | Disponible | Voir la pièce |
| 12 | T94136 | Interrupteur | Disponible | Voir la pièce |
| 12 | T94136 | Interrupteur | Disponible | Voir la pièce |
| 13 | T424285 | Plot | Disponible | Voir la pièce |
| 14 | T711619 | Vis | Disponible | Voir la pièce |
| 15 | T711632 | Ecrou | Disponible | Voir la pièce |
| 16 | T95420 | Cable | Disponible | Voir la pièce |
| 17 | T711619 | Vis | Disponible | Voir la pièce |
| 18 | T94159 | Interrupteur | Disponible | Voir la pièce |
| 19 | C5032U30002R | Batterie | Non reliée | |
| 20 | T711680 | Vis | Disponible | Voir la pièce |
| 20 | T711680 | Vis | Disponible | Voir la pièce |
| 21 | T711636 | Ecrou | Disponible | Voir la pièce |
| 21 | T711636 | Ecrou | Disponible | Voir la pièce |
| 22 | T335417 | Protection | Disponible | Voir la pièce |
| 25 | T711666 | Rondelle | Disponible | Voir la pièce |
| 27 | T95330 | Interrupteur | Disponible | Voir la pièce |
| 28 | T95391 | Vis de reglage | Disponible | Voir la pièce |
| 28 | T95391 | Vis de reglage | Disponible | Voir la pièce |
| 29 | T711579 | Cable | Disponible | Voir la pièce |

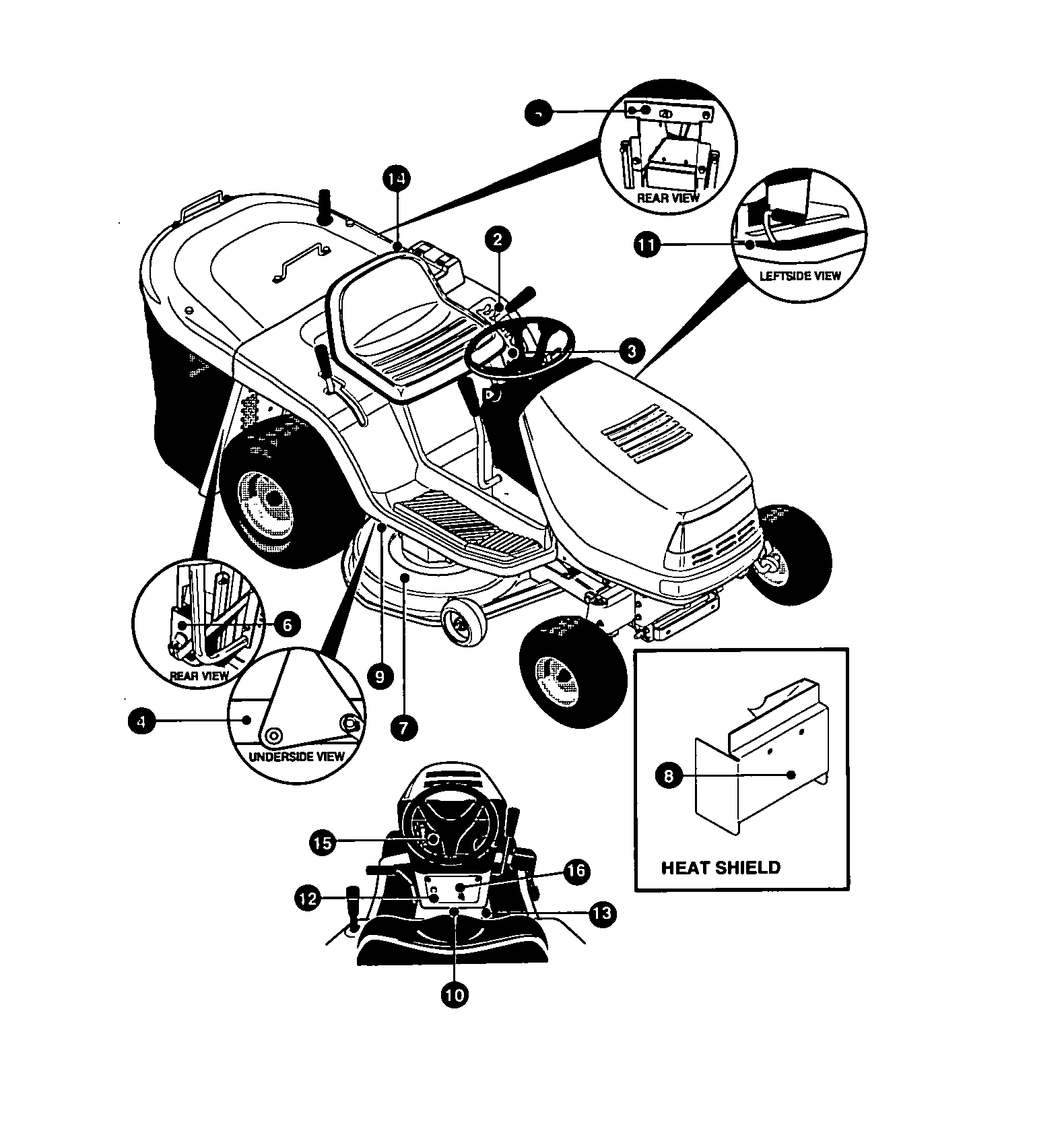

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | T711735 | Etiquette | Disponible | Voir la pièce |
| 3 | T711850 | Etiquette | Non reliée | |
| 4 | T710523 | Etiquette | Disponible | Voir la pièce |
| 6 | T338542 | Etiquette | Disponible | Voir la pièce |
| 6 | T338542 | Etiquette | Disponible | Voir la pièce |
| 7 | T402700 | Etiquette | Disponible | Voir la pièce |
| 8 | T338543 | Etiquette | Disponible | Voir la pièce |
| 9 | T710684 | Etiquette | Disponible | Voir la pièce |
| 10 | T710534 | Etiquette | Disponible | Voir la pièce |
| 11 | T710678 | Etiquette | Disponible | Voir la pièce |
| 12 | T711766 | Etiquette | Disponible | Voir la pièce |
| 13 | T710720 | Etiquette | Disponible | Voir la pièce |
| 14 | T710771 | Etiquette | Disponible | Voir la pièce |
| 15 | T710615 | Etiquette | Disponible | Voir la pièce |
| 16 | T711799 | Etiquette | Disponible | Voir la pièce |

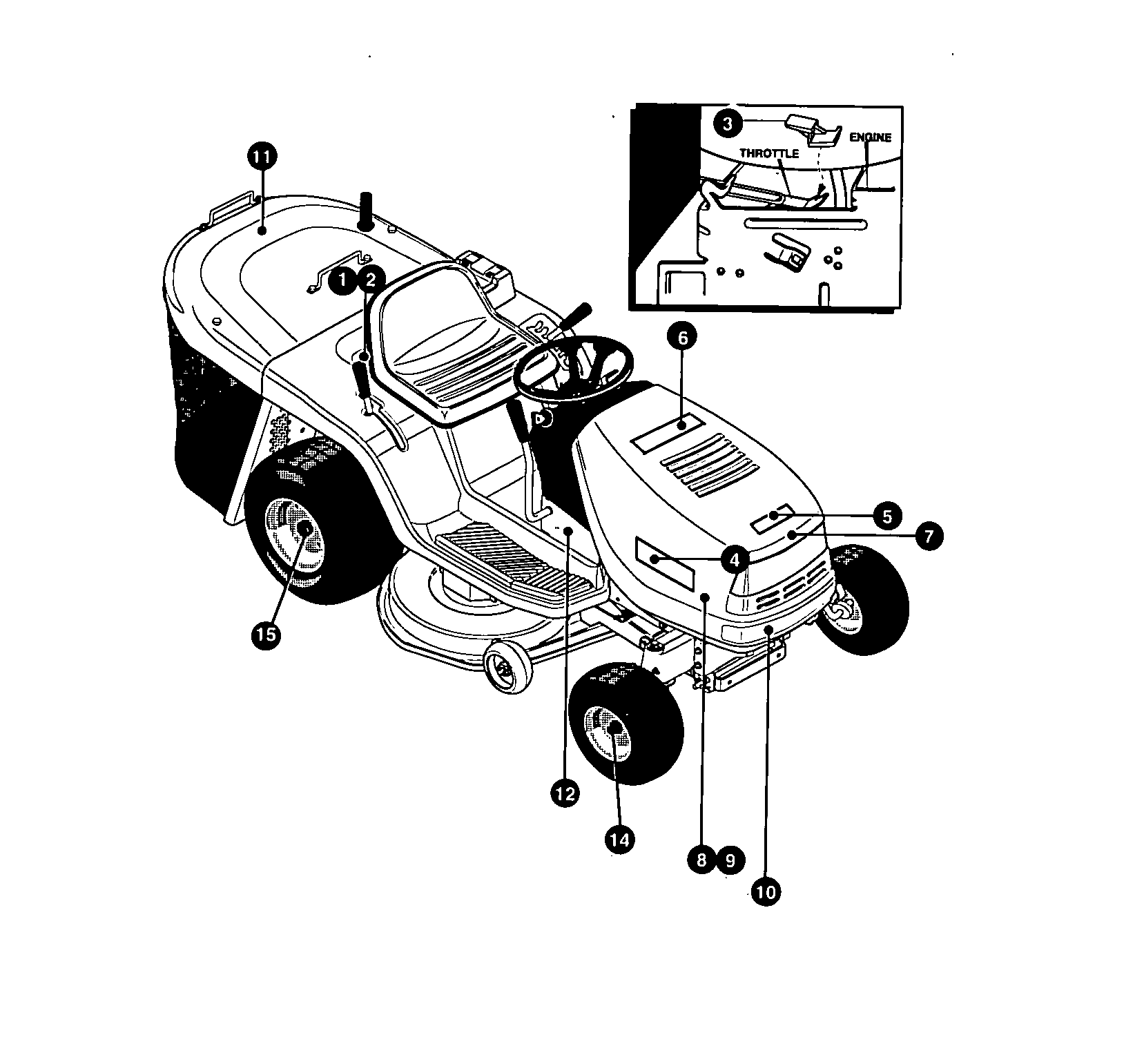

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | T671706 | Bride | Disponible | Voir la pièce |
| 3 | T94951 | Arrêt | Disponible | Voir la pièce |
| 4 | T712355 | Protection | Disponible | Voir la pièce |
| 5 | T712357 | N | Disponible | Voir la pièce |
| 6 | T712358 | N | Disponible | Voir la pièce |
| 7 | T710898 | Etiquette | Disponible | Voir la pièce |
| 8 | T710899 | Etiquette | Disponible | Voir la pièce |
| 9 | T710900 | Etiquette | Disponible | Voir la pièce |
| 10 | T710903 | Etiquette | Disponible | Voir la pièce |
| 11 | T710897 | Etiquette | Disponible | Voir la pièce |
| 12 | T710893 | Etiquette | Disponible | Voir la pièce |
| 14 | T94618 | Enjoliveur | Disponible | Voir la pièce |
| 15 | T94618 | Enjoliveur | Disponible | Voir la pièce |

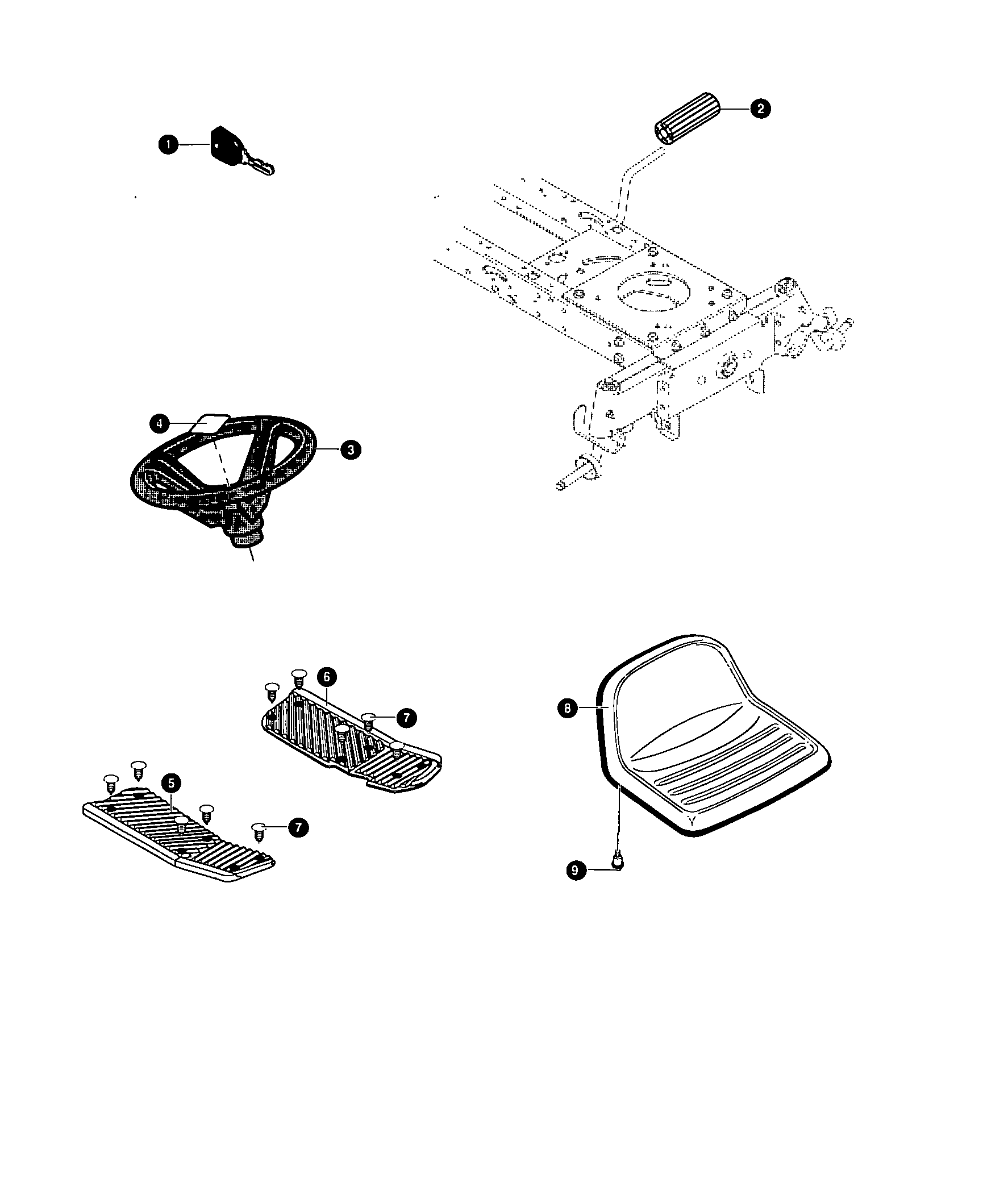

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T327350 | Clef a demarrage | Disponible | Voir la pièce |
| 2 | T21544 | Poignee | Disponible | Voir la pièce |
| 3 | T95184 | Volant | Disponible | Voir la pièce |
| 4 | T711325 | Insert | Disponible | Voir la pièce |
| 5 | T95438 | Estrade | Disponible | Voir la pièce |
| 6 | T95437 | Estrade | Disponible | Voir la pièce |
| 7 | T311087 | Vis | Disponible | Voir la pièce |
| 7 | T311087 | Vis | Disponible | Voir la pièce |
| 8 | T95444 | Siege | Disponible | Voir la pièce |
| 9 | T711654 | Ecrou | Disponible | Voir la pièce |
