Vue Éclatée GLX 20-108HS

Vue Éclatée GLX 20-108HS

Retrouvez les pièces détachées, références et repères disponibles pour GLX 20-108HS.

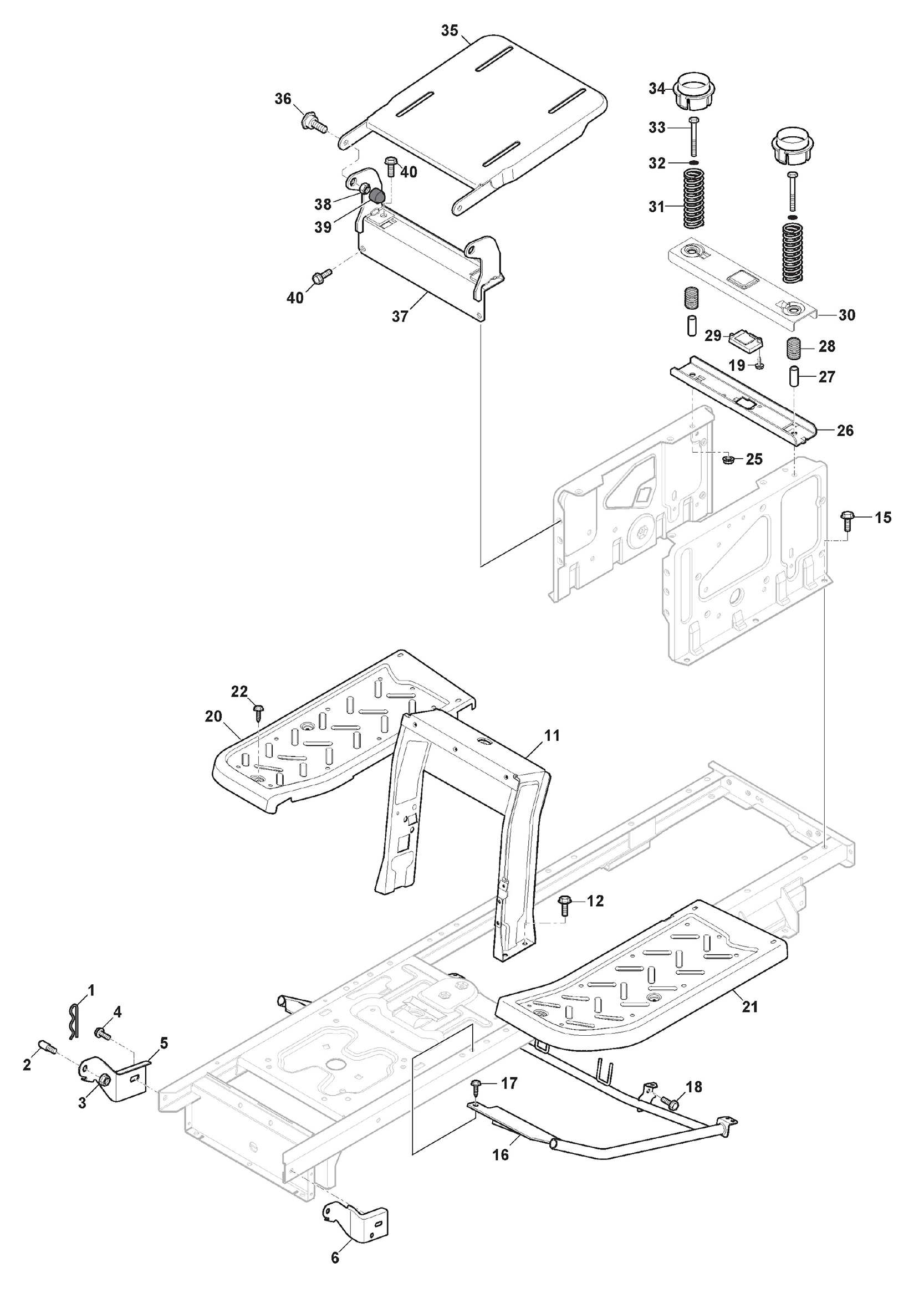

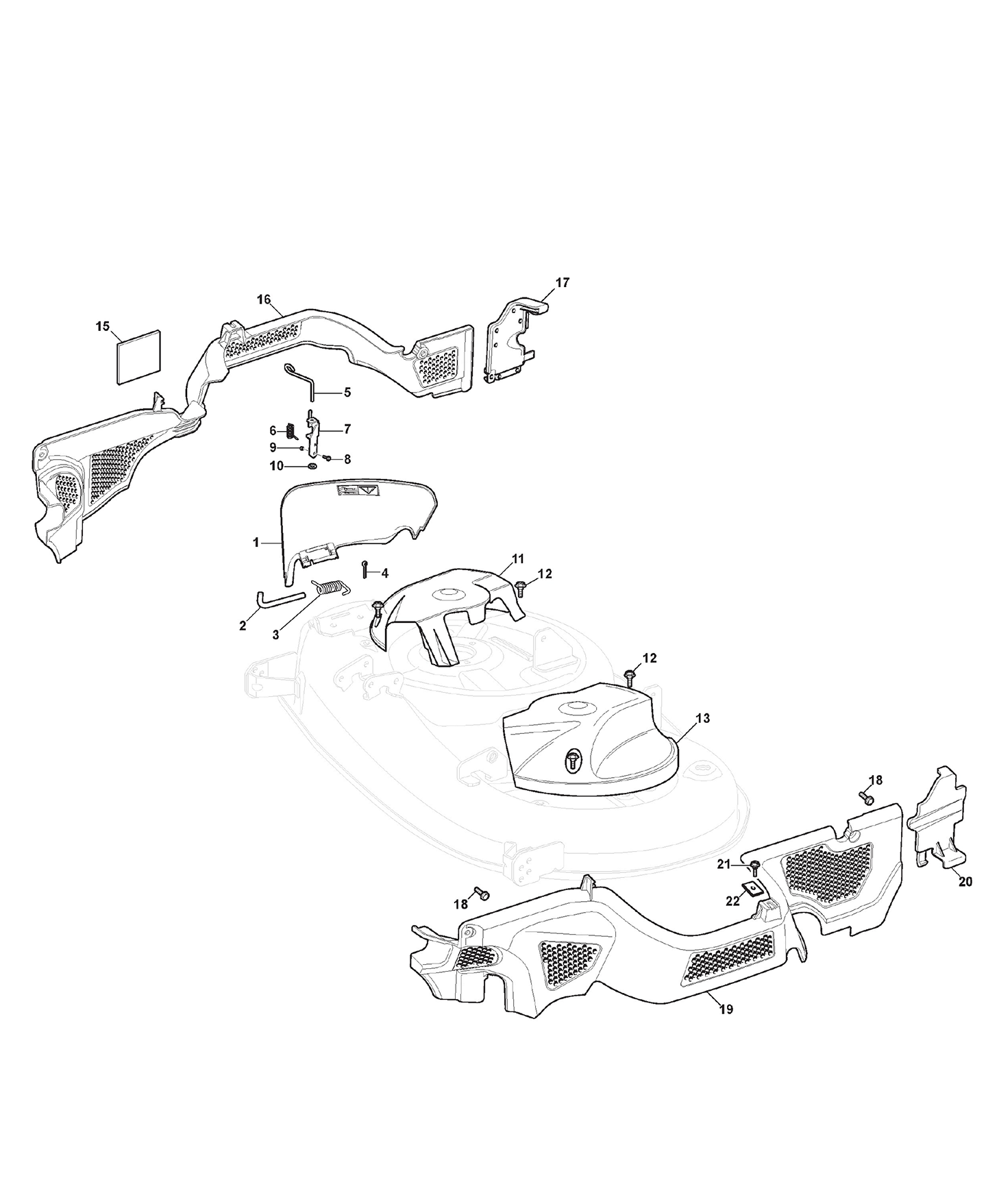

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G124487998E0 Goupille Disponible Voir la pièce
2 G125510169E1R Pivot Non reliée
3 G112155000E0 Ecrou Disponible Voir la pièce
4 G112735420E0R Vis Non reliée
5 G325547225E0 Plaque Disponible Voir la pièce
6 G325547227E0 Plaque Disponible Voir la pièce
11 G382785169E1 Support du colonne Disponible Voir la pièce
12 G112792611E0 Vis Disponible Voir la pièce
15 G112792611E0 Vis Disponible Voir la pièce
16 G382785197E1R Support marchepied Non reliée
17 G112792611E0 Vis Disponible Voir la pièce
18 G112792611E0 Vis Disponible Voir la pièce
19 G112728697E0R Vis Non reliée
20 G325500050E0R Estrade Non reliée
21 G325500051E0R Estrade Non reliée
22 G112735420E0R Vis Non reliée
25 G112293201E0 Ecrou Disponible Voir la pièce
26 G325820109E1 Support siege Disponible Voir la pièce
27 G125160048E0 Entretoise Disponible Voir la pièce
28 G125430263E0 Ressort Disponible Voir la pièce
29 G325785379E1 Support Disponible Voir la pièce
30 G325820111E1 Support Disponible Voir la pièce
31 G125430264E1ER Ressort Non reliée
32 G112521350E0 Rondelle Disponible Voir la pièce
33 G112691400E0 Vis Disponible Voir la pièce
34 G325600148E0R Couvercle Non reliée
35 G382547061E1R Plaquette Non reliée
36 G122524970E3 Pivot Disponible Voir la pièce
37 G382820151E2R Support siege Non reliée
37 G382820151E3R Support siege Non reliée
38 G112155010E0 Ecrou Disponible Voir la pièce
39 G118203854E0 Capuchon Disponible Voir la pièce
40 G112792611E0 Vis Disponible Voir la pièce
40 G112792611E0 Vis Disponible Voir la pièce

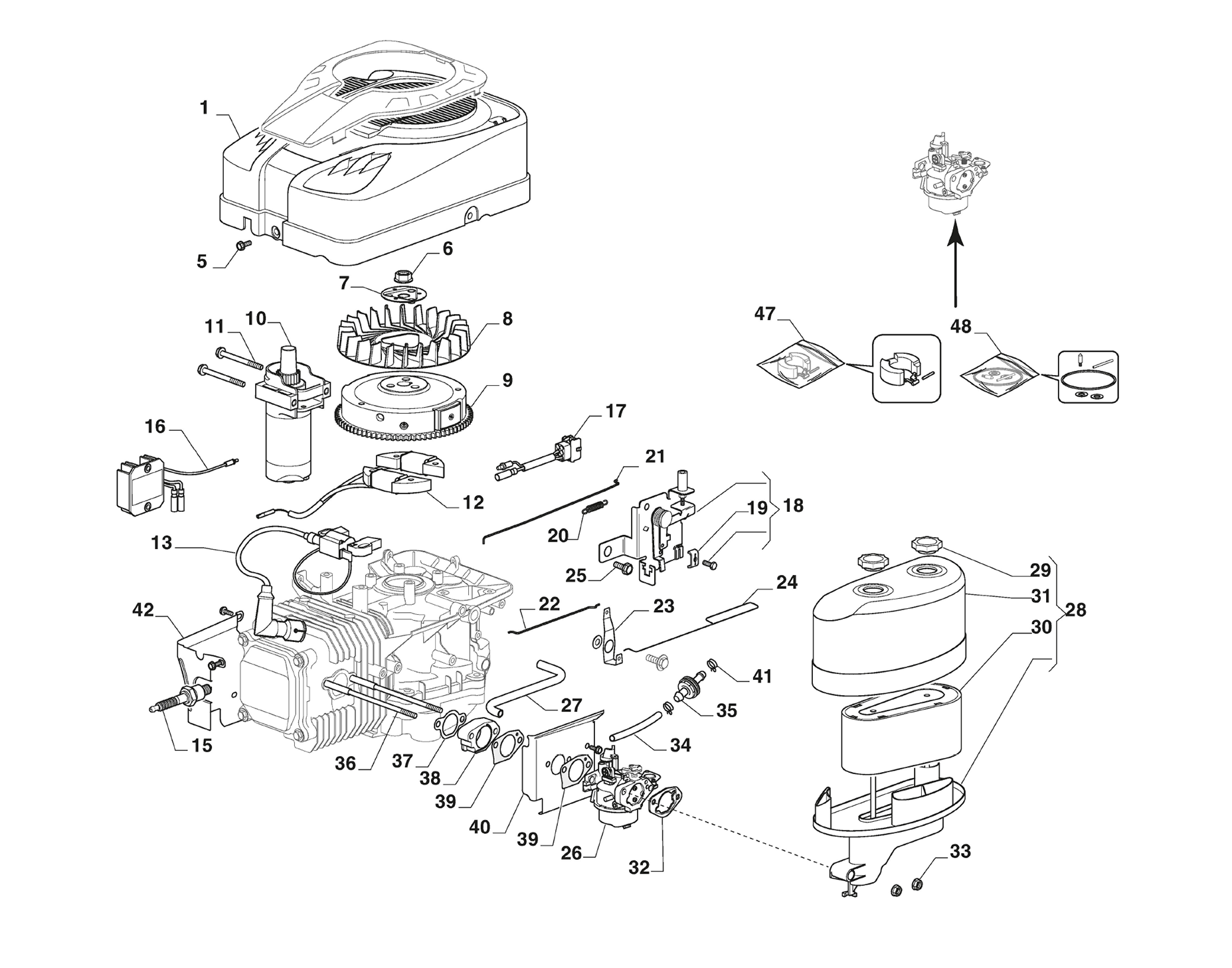

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G118550516E0 Capot Disponible Voir la pièce
5 G112791213E1 Vis Disponible Voir la pièce
6 G118550237E0 Ecrou Disponible Voir la pièce
7 G118550236E0 Coupe démarreur Disponible Voir la pièce
8 G118550235E1 Ventilateur Disponible Voir la pièce
9 G118550234E2 Ens. volant Disponible Voir la pièce
10 G118552635E0R Ens. moteur de demarreur Non reliée
11 G112691100E0 Vis Disponible Voir la pièce
12 G118552672E0R Ens. bobine, chargeur Non reliée
13 G118551438E0 Bobine Disponible Voir la pièce
15 3055122R Bougie Non reliée
16 G118551428E1 Regulateur Non reliée
17 G118551439E0 Cable Disponible Voir la pièce
18 G118550331E1 Ens. comand du accelerateur Disponible Voir la pièce
19 G118550212E0 Fixation cable Disponible Voir la pièce
20 G118550213E0 Ressort Disponible Voir la pièce
21 G118551219E0 Tige Disponible Voir la pièce
22 G118551218E0 Tige Disponible Voir la pièce
23 G118551267E0 Etrier Disponible Voir la pièce
24 G118551221E0 Levier accelerateur Disponible Voir la pièce
25 G118551277E0 Vis Disponible Voir la pièce
26 G118552606E0R Carburateur Non reliée
27 G118550225E1 Tuyau soupirail Disponible Voir la pièce
28 G118551516E0R Kit filtre air Non reliée
29 G118551407E0R Poignée Non reliée
30 G118550199E0R Filtre aire Non reliée
31 G118550200E0 Couvercle filtre aire Disponible Voir la pièce
32 G118550762E0 Joint Disponible Voir la pièce
33 G112154510E0 Ecrou Disponible Voir la pièce
34 G118551514E0 Conduite combustible Non reliée
35 G118550427E0 Filtre Carburant Non reliée
36 G118551279E0 Goujon Disponible Voir la pièce
37 G118551263E0 Joint Disponible Voir la pièce
38 G118551265E0 Bride termique Disponible Voir la pièce
39 G118551262E0 Joint Disponible Voir la pièce
39 G118551262E0 Joint Disponible Voir la pièce
40 G118551259E0 Protection Disponible Voir la pièce
41 - N Non reliée
42 G118551260E0 Protection Disponible Voir la pièce
47 G118550440E0 Kit réparation Disponible Voir la pièce
48 G118550442E0 Kit garnitures carburateur Disponible Voir la pièce

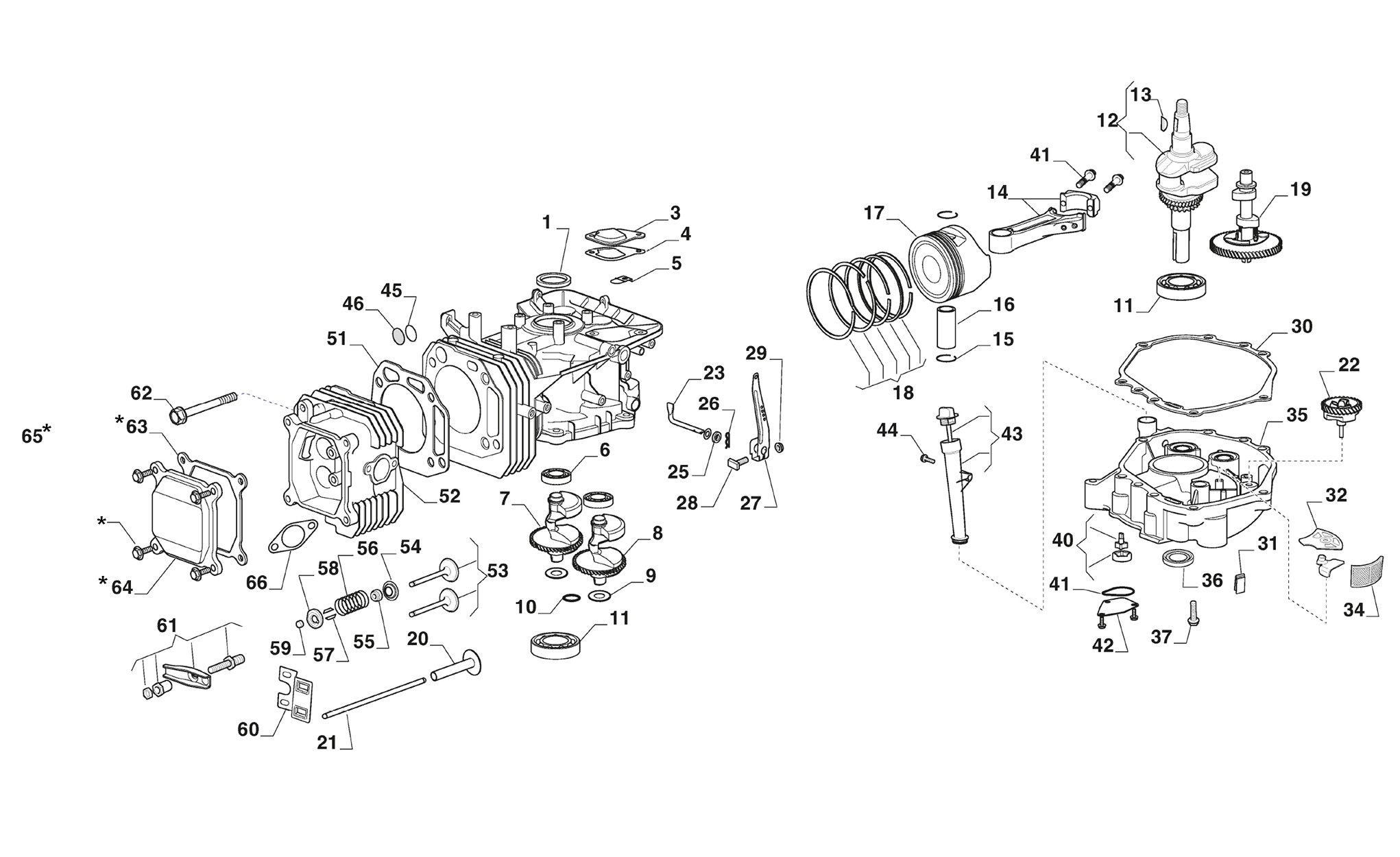

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G118551418E0 Joint d Non reliée
3 G118551227E0 Couvercle Disponible Voir la pièce
4 G118551229E0 Joint Disponible Voir la pièce
5 G118550303E0 Soupape Disponible Voir la pièce
6 G118551284E0 Roulement Disponible Voir la pièce
7 G118551242E0 Contrepoids (rouge) Disponible Voir la pièce
8 G118551243E0 Contrepoids (rouge) Disponible Voir la pièce
9 G118551282E0 Rondelle Disponible Voir la pièce
10 G118551286E0 Bague or Disponible Voir la pièce
11 G118550227E0 Roulement Disponible Voir la pièce
11 G118550227E0 Roulement Disponible Voir la pièce
12 G118550232E0 Jeu arbre moteur Disponible Voir la pièce
13 G118550288E0 Clavette Disponible Voir la pièce
14 - N Non reliée
15 G118551283E0 Bague Disponible Voir la pièce
16 G118551241E0 Axe piston Disponible Voir la pièce
17 G118551240E0 Piston Non reliée
18 G118550510E0 Ens. bagues élastiques Disponible Voir la pièce
19 G118551511E0 Arbre à cames Non reliée
20 G118551252E0 Soupape Disponible Voir la pièce
21 G118550242E1 Ens. tige Disponible Voir la pièce
22 G118551506E0 Kit régulateur Non reliée
23 G118551505E0 Tige Non reliée
25 G118551285E0 Joint d Disponible Voir la pièce
26 G118550856E0 Fourchette Disponible Voir la pièce
27 G118551220E0 Bras complet Disponible Voir la pièce
28 G118550805E0 Vis Disponible Voir la pièce
29 G118550806E0 Ecrou Disponible Voir la pièce
30 G118550355E1 Joint Disponible Voir la pièce
31 G118551258E0 Anneau ressort Disponible Voir la pièce
32 G118551257E1 Couvercle Disponible Voir la pièce
34 G118551256E1 Filtre huile Disponible Voir la pièce
35 G118551207E0 Couvercle subassment Disponible Voir la pièce
36 G118551418E0 Joint d Non reliée
37 G112691115E0 Vis Disponible Voir la pièce
40 G118550224E1 Pompe huile Disponible Voir la pièce
41 G118551507E0 Joint Non reliée
41 G118551507E0 Joint Non reliée
42 G118550223E0 Couvercle pompe à huile Disponible Voir la pièce
43 G118550444E1 Ensemble tuyau niveau huile Non reliée
44 G112674701E0 Vis Disponible Voir la pièce
45 G118551230E0 Bague Disponible Voir la pièce
46 G118551228E0 Couvercle Disponible Voir la pièce
51 G118551236E0 Joint Non reliée
52 G118551231E0 Tete moteur Non reliée
53 G118551289E0 Kit soupape Disponible Voir la pièce
54 G118551245E0 Guide Disponible Voir la pièce
55 G118551248E0 Joint Disponible Voir la pièce
56 G118550529E0 Ressort soupape Disponible Voir la pièce
57 G118551247E0 Soupape Disponible Voir la pièce
58 G118551246E0 Guide Disponible Voir la pièce
59 G118551244E0 Bouchon Disponible Voir la pièce
60 G118551255E0 Plaquette Non reliée
61 G118551510E0 Balancier Non reliée
62 G118551278E0 Vis Disponible Voir la pièce
63 L66151483 Jeu couvercle Non reliée
64 G118551534E0 Couvercle Non reliée
65 L66151483 Jeu couvercle Non reliée
65 L66151483 Jeu couvercle Non reliée
65 L66151483 Jeu couvercle Non reliée
65 L66151483 Jeu couvercle Non reliée
66 G118551272E0 Joint Disponible Voir la pièce

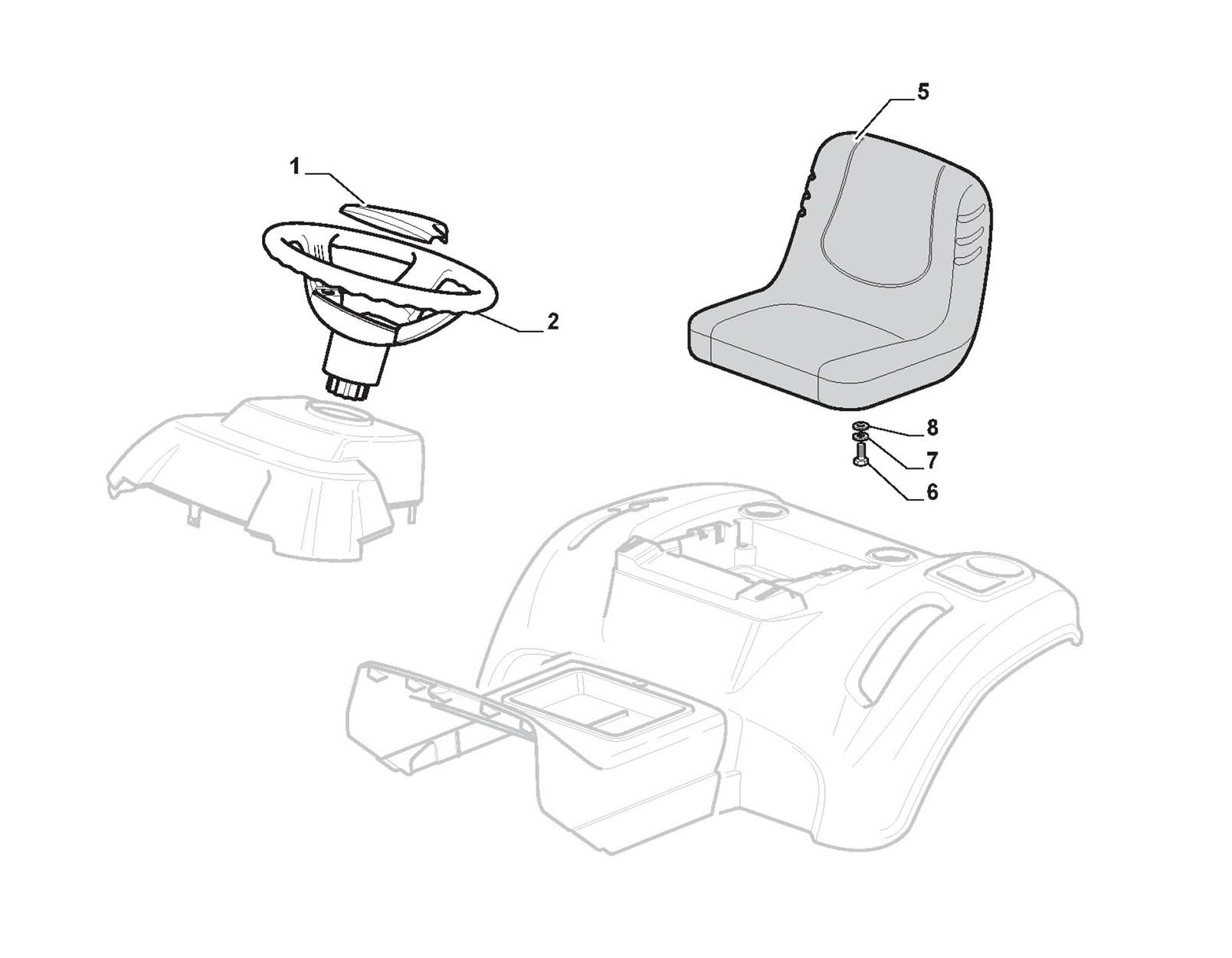

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325580503E0 Couvercle Disponible Voir la pièce
2 G325961219E0 Volant Disponible Voir la pièce
5 G125722463E0 Siege Disponible Voir la pièce
5 G125722488E0R Siege Non reliée
6 G112792611E0 Vis Disponible Voir la pièce
7 G112540260E0 Rondelle Disponible Voir la pièce
8 G112523060E0R Rondelle Non reliée
Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 - N Non reliée
2 - N Non reliée
3 G112728697E0R Vis Non reliée
3 G112728697E0R Vis Non reliée
4 - N Non reliée
5 G112735420E0R Vis Non reliée
6 - N Non reliée
7 - N Non reliée
8 - N Non reliée
9 - N Non reliée
11 G325785298E0 Support Disponible Voir la pièce
12 G125943010E0 Vis Disponible Voir la pièce
13 G325270325E0 Guide Disponible Voir la pièce
14 G112735599E0 Vis Disponible Voir la pièce
15 G112735406E0 Vis Disponible Voir la pièce
16 G112523040E0 Rondelle Disponible Voir la pièce
17 G325120259E2 Tableau de bord Non reliée
18 G125943010E0 Vis Disponible Voir la pièce
19 G325260003E0 Anneau ressort Disponible Voir la pièce
21 G325120203E1R Couvercle Non reliée
22 - N Non reliée
23 - N Non reliée
24 - N Non reliée
25 - N Non reliée
26 G125943010E0 Vis Disponible Voir la pièce
26 G125943010E0 Vis Disponible Voir la pièce
27 - N Non reliée
28 - N Non reliée
29 - N Non reliée
34 - N Non reliée
35 G112437506E0R Plaque Non reliée
36 G125943010E0 Vis Disponible Voir la pièce
37 G112735406E0 Vis Disponible Voir la pièce
38 G112523040E0 Rondelle Disponible Voir la pièce
39 G325547208E3R Plaquette Non reliée
40 G125943010E0 Vis Disponible Voir la pièce
56 G325207190E1R Couverture Non reliée
57 G112523050E0 Rondelle Disponible Voir la pièce
58 G112735420E0R Vis Non reliée

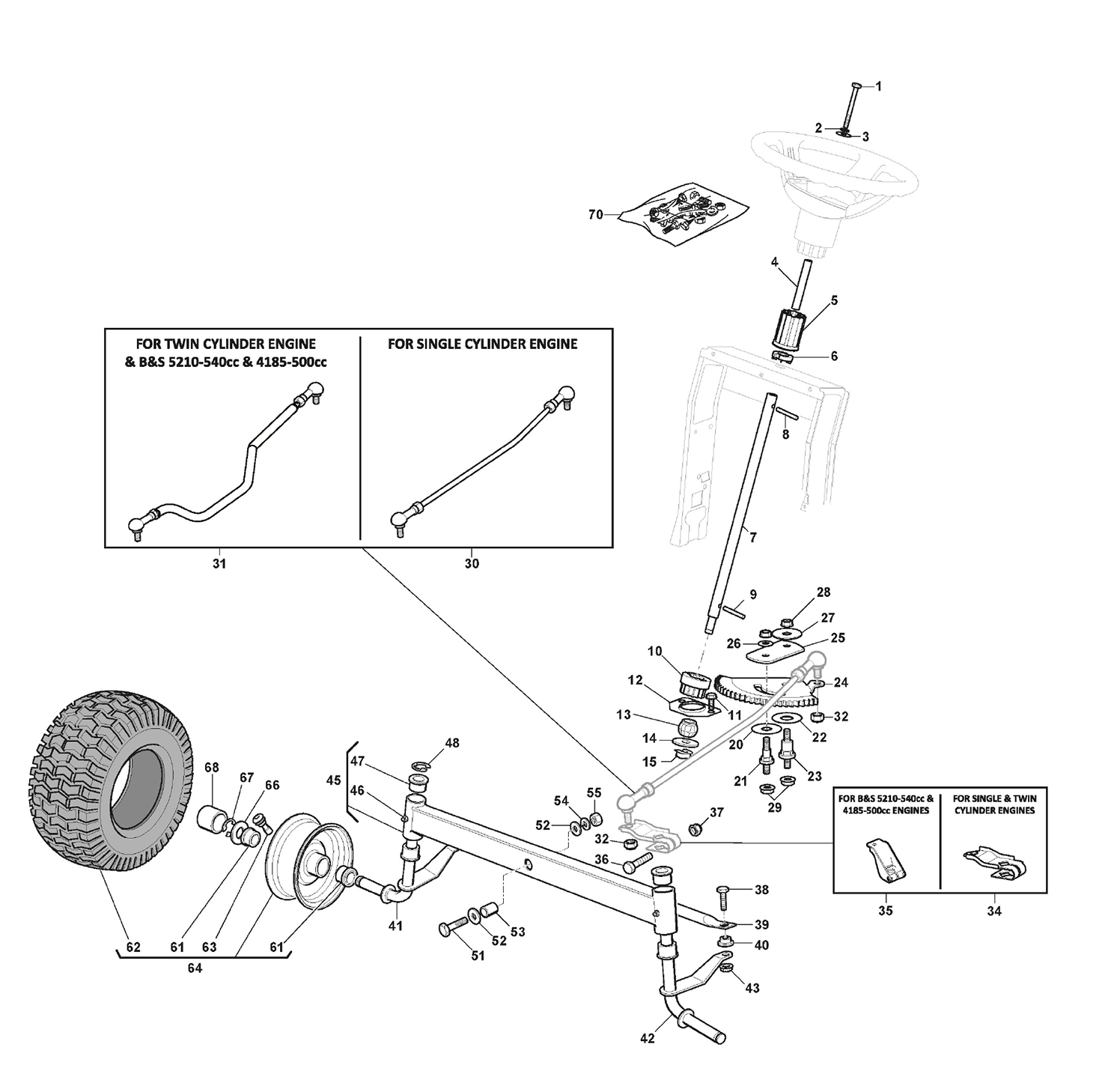

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G112692050E0 Vis Disponible Voir la pièce
2 G112540260E0 Rondelle Disponible Voir la pièce
3 G112523070E0 Rondelle Disponible Voir la pièce
4 G125160047E0 Entretoise Disponible Voir la pièce
5 G325785318E0 Support Disponible Voir la pièce
6 G325038008E0 Bague Disponible Voir la pièce
7 G125520007E0 Planton Disponible Voir la pièce
8 G112620300E0 Goupille Disponible Voir la pièce
9 G112622650E0 Goupille Disponible Voir la pièce
10 G125570003E0 Pignon Disponible Voir la pièce
11 G127943054E0R Vis Non reliée
12 G325785213E1 Support Disponible Voir la pièce
13 G325743000E0 Joint Disponible Voir la pièce
14 G112521370E0 Rondelle Disponible Voir la pièce
15 G112436030E0 Plaquette Disponible Voir la pièce
20 G322672151E0 Rondelle Disponible Voir la pièce
21 G125510173E0 Pivot Non reliée
22 G125670023E0 Rondelle Disponible Voir la pièce
23 G125510165E0 Pivot Non reliée
24 G325735519E0 Secteur Disponible Voir la pièce
25 G325547233E0 Plaque Disponible Voir la pièce
26 G112369500E0 Disque Disponible Voir la pièce
27 G122160400E0 Disque Non reliée
28 G112155010E0 Ecrou Disponible Voir la pièce
29 G112155010E0 Ecrou Disponible Voir la pièce
30 G382000566E2 Tige Disponible Voir la pièce
32 G112156602E0 Ecrou Disponible Voir la pièce
32 G112156602E0 Ecrou Disponible Voir la pièce
34 68050029 Kit levier Disponible Voir la pièce
36 G112692395E2 Vis Non reliée
37 G112155020E0 Ecrou Disponible Voir la pièce
38 G125510103E0 Pivot Disponible Voir la pièce
39 G325840029E0 Entretoise Disponible Voir la pièce
40 G325038007E0 Bague Disponible Voir la pièce
41 G382230373E1 Fuse Non reliée
42 G382230375E1 Fuse Non reliée
43 G112155000E0 Ecrou Disponible Voir la pièce
45 G382034030E0 Balancier Disponible Voir la pièce
46 G112379511E0 Graisseur Disponible Voir la pièce
47 G125034002E1 Bague Disponible Voir la pièce
48 G112001010E0 Bague Disponible Voir la pièce
51 G112692695E0 Vis Disponible Voir la pièce
52 G112523100E0R Rondelle Non reliée
52 G112523100E0R Rondelle Non reliée
53 G125160016E1 Entretoise Disponible Voir la pièce
54 G112587100E0 Rondelle Disponible Voir la pièce
55 G112295300E0 Ecrou Disponible Voir la pièce
61 G125122200E2 Roulement Disponible Voir la pièce
61 G125122200E2 Roulement Disponible Voir la pièce
62 G382680098E0R Roue avant complet Non reliée
63 G125950000E0 Soupape Disponible Voir la pièce
64 - N Non reliée
66 G125670005E2 Rondelle Disponible Voir la pièce
67 G112001010E0 Bague Disponible Voir la pièce
68 G322110233E0 Enjoliveur Disponible Voir la pièce
70 - N Non reliée

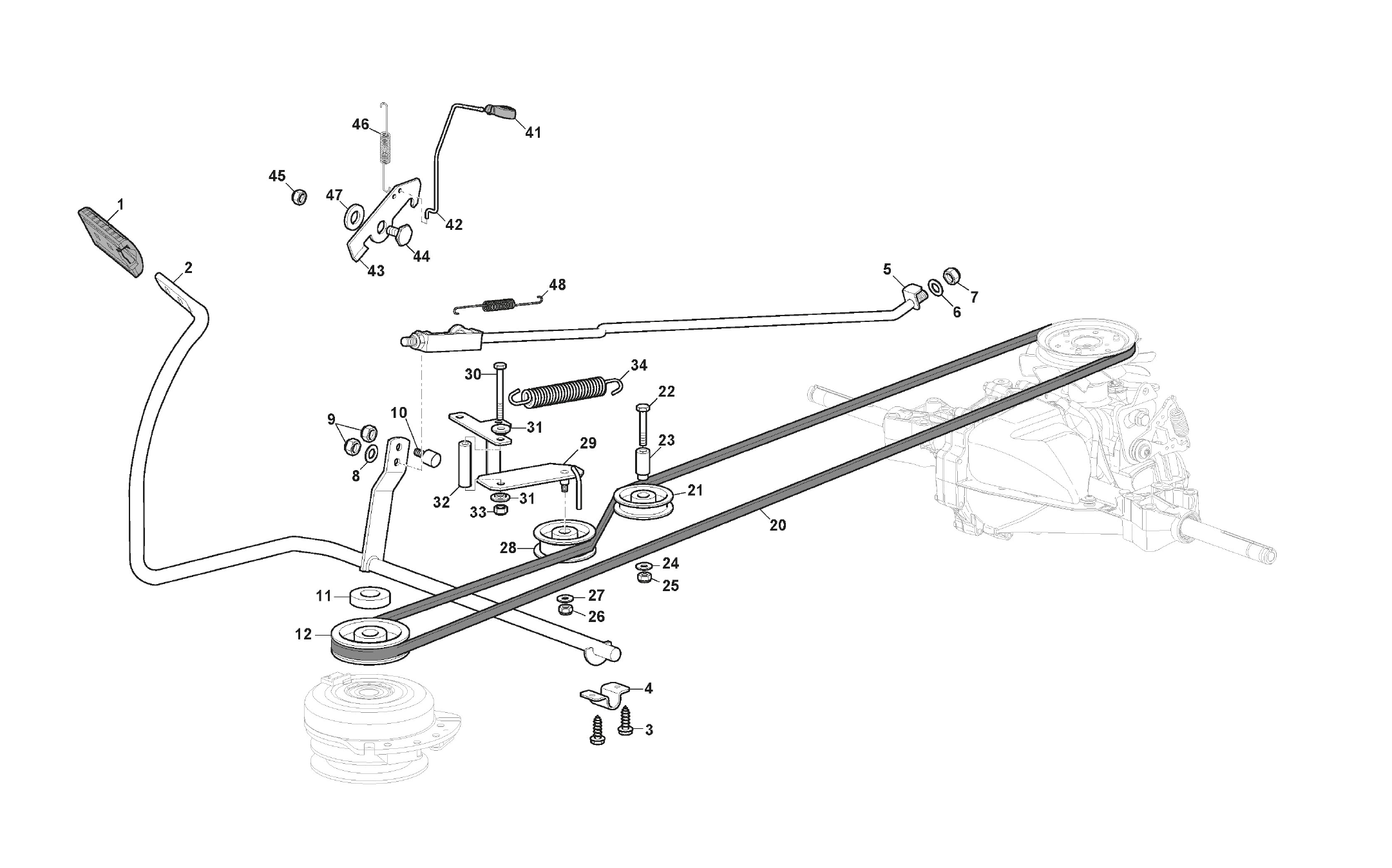

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325110409E0 Couvercle Disponible Voir la pièce
2 G382000641E1R Pedale Non reliée
3 G112735599E0 Vis Disponible Voir la pièce
4 G325547231E1R Plaque Non reliée
5 G382000576E0 Tige Disponible Voir la pièce
6 G112521360E0 Rondelle Disponible Voir la pièce
7 G112156602E0 Ecrou Disponible Voir la pièce
8 G325670011E0 Rondelle Disponible Voir la pièce
9 G112155000E0 Ecrou Disponible Voir la pièce
10 G125510166E0 Pivot Non reliée
11 G125160059E0 Entretoise Non reliée
12 G125601577E0 Poulie Disponible Voir la pièce
20 G135062003E1 Courroie Disponible Voir la pièce
21 G125601613E1R Poulie Non reliée
22 G112691400E0 Vis Disponible Voir la pièce
23 G125160107E0 Entretoise Non reliée
24 G112523060E0R Rondelle Non reliée
25 G112155000E0 Ecrou Disponible Voir la pièce
26 G112155000E0 Ecrou Disponible Voir la pièce
27 G112523060E0R Rondelle Non reliée
28 G125601554E0 Poulie Non reliée
29 - N Non reliée
30 G112691600E0 Vis Disponible Voir la pièce
31 G125038021E0 Bague Disponible Voir la pièce
31 G125038021E0 Bague Disponible Voir la pièce
32 G125160027E0 Entretoise Disponible Voir la pièce
33 G112155000E0 Ecrou Disponible Voir la pièce
34 G125430262E0 Ressort Disponible Voir la pièce
41 G125394509E1 Poignée Disponible Voir la pièce
42 68120034 Tige et poignée kit Disponible Voir la pièce
43 G325253011E1 Crochet Disponible Voir la pièce
44 G122524970E3 Pivot Disponible Voir la pièce
45 G112155000E0 Ecrou Disponible Voir la pièce
46 G125430213E0 Ressort Disponible Voir la pièce
47 G112523060E0R Rondelle Non reliée
48 G125430269E1 Ressort Disponible Voir la pièce
48 G125430269E2R Ressort Non reliée

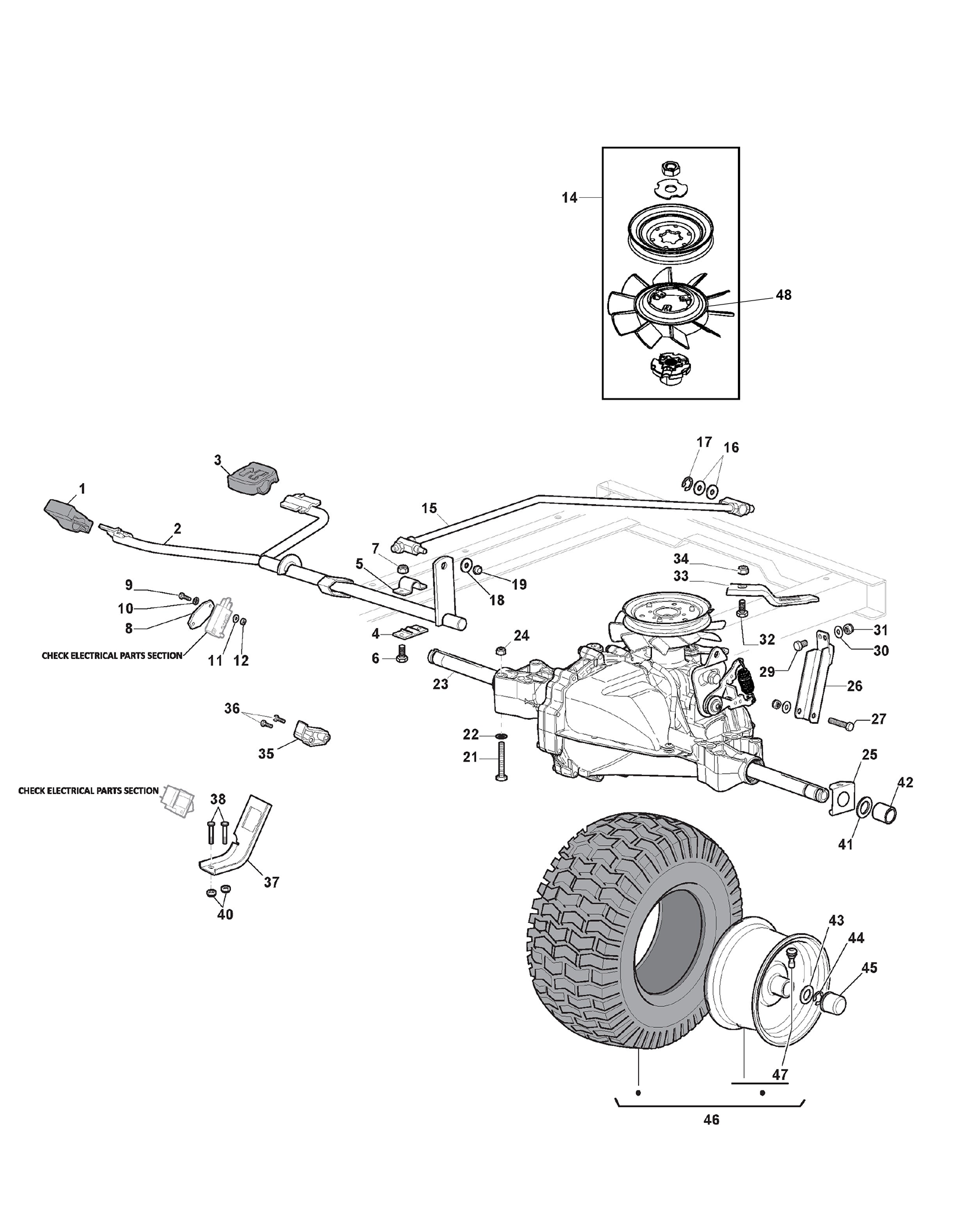

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325110274E0 Couvre etrier avant Disponible Voir la pièce
2 G382000574E2 Pedale transmission Disponible Voir la pièce
3 G325110331E0 Couvre etrier arriere Disponible Voir la pièce
4 G325785350E0 Support Disponible Voir la pièce
5 G325547231E1R Plaque Non reliée
6 G112735599E0 Vis Disponible Voir la pièce
7 G112154510E0 Ecrou Disponible Voir la pièce
8 G327546019E0 Plaque Disponible Voir la pièce
9 G112735602E0 Vis Disponible Voir la pièce
10 G112540020E0 Rondelle Disponible Voir la pièce
11 G112581100E0 Grower Disponible Voir la pièce
12 G112290791E0 Ecrou Disponible Voir la pièce
14 G118802723E0 Ventilateur compl. Disponible Voir la pièce
15 G382000573E1 Tige Disponible Voir la pièce
16 G325670011E0 Rondelle Disponible Voir la pièce
17 G112000940E0 Bague seeger Disponible Voir la pièce
18 G112523040E0 Rondelle Disponible Voir la pièce
19 G112154510E0 Ecrou Disponible Voir la pièce
21 G112691600E0 Vis Disponible Voir la pièce
22 G112521350E0 Rondelle Disponible Voir la pièce
23 G118400919E2 Axe Disponible Voir la pièce
24 G112155000E0 Ecrou Disponible Voir la pièce
25 G325670026E0 Rondelle Disponible Voir la pièce
26 G325785349E1 Support Disponible Voir la pièce
27 G112691700E0 Vis Disponible Voir la pièce
29 G112792611E0 Vis Disponible Voir la pièce
30 G112523060E0R Rondelle Non reliée
31 G112155000E0 Ecrou Disponible Voir la pièce
32 G112791213E1 Vis Disponible Voir la pièce
33 G325318251E0 Levier Disponible Voir la pièce
34 G112154510E0 Ecrou Disponible Voir la pièce
35 G325060034E1 Camme Disponible Voir la pièce
36 G112735420E0R Vis Non reliée
37 G325774573E0 Etrier Disponible Voir la pièce
38 G112791400E0 Vis Disponible Voir la pièce
40 G112154510E0 Ecrou Disponible Voir la pièce
41 G125670005E2 Rondelle Disponible Voir la pièce
42 G125160058E0 Entretoise Disponible Voir la pièce
43 G125670005E2 Rondelle Disponible Voir la pièce
44 G112001010E0 Bague Disponible Voir la pièce
45 G322110233E0 Enjoliveur Disponible Voir la pièce
46 G382680092E0 Roue Non reliée
47 G125950000E0 Soupape Disponible Voir la pièce
48 G118870130E0 Ventilateur Non reliée

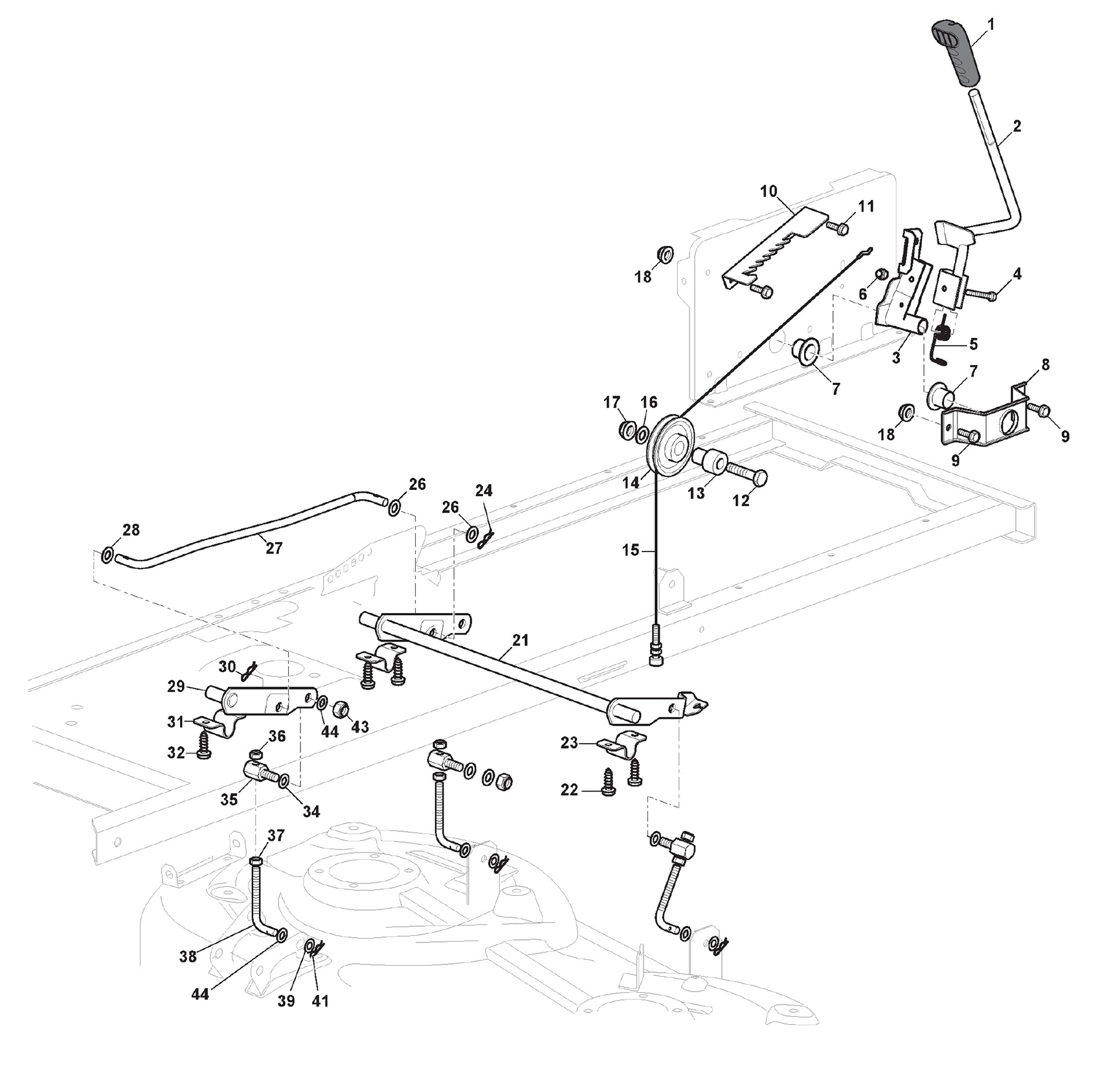

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325394533E0 Poignée Disponible Voir la pièce
2 G382318229E0R Levier Non reliée
3 G382318231E1R Tige Non reliée
4 G112674700E0 Vis Disponible Voir la pièce
5 G125430261E0 Ressort Disponible Voir la pièce
6 G112154510E0 Ecrou Disponible Voir la pièce
7 G325038006E0 Bague Disponible Voir la pièce
7 G325038006E0 Bague Disponible Voir la pièce
8 G325785297E0 Support Disponible Voir la pièce
9 G112792611E0 Vis Disponible Voir la pièce
9 G112792611E0 Vis Disponible Voir la pièce
10 G325735515E0R Secteur Non reliée
11 G112792611E0 Vis Disponible Voir la pièce
12 G112793701E0 Vis Disponible Voir la pièce
13 G125040636E1 Douille Disponible Voir la pièce
14 G125601579E0 Poulie Disponible Voir la pièce
15 G382004620E0 Fil Disponible Voir la pièce
16 G112523060E0R Rondelle Non reliée
17 G112293201E0 Ecrou Disponible Voir la pièce
18 G112155000E0 Ecrou Disponible Voir la pièce
18 G112155000E0 Ecrou Disponible Voir la pièce
21 G382318295E1 Axe relevage Non reliée
22 G112735599E0 Vis Disponible Voir la pièce
23 G325547231E1R Plaque Non reliée
24 G124487997E0 Goupille Disponible Voir la pièce
26 G325670010E0 Rondelle Disponible Voir la pièce
26 G325670010E0 Rondelle Disponible Voir la pièce
27 G125033109E0 Tige Disponible Voir la pièce
28 G325670010E0 Rondelle Disponible Voir la pièce
29 G382318293E1 Axe Non reliée
30 G124487997E0 Goupille Disponible Voir la pièce
31 G325547231E1R Plaque Non reliée
32 G112735599E0 Vis Disponible Voir la pièce
34 G325670008E1 Rondelle Disponible Voir la pièce
35 G125510170E0 Pivot Non reliée
36 G112156602E0 Ecrou Disponible Voir la pièce
37 G112295200E0 Ecrou Disponible Voir la pièce
38 G125840012E1R Entretoise Non reliée
39 G325670008E1 Rondelle Disponible Voir la pièce
41 G124487998E0 Goupille Disponible Voir la pièce
43 G112156602E0 Ecrou Disponible Voir la pièce
44 G112521360E0 Rondelle Disponible Voir la pièce
44 G112521360E0 Rondelle Disponible Voir la pièce

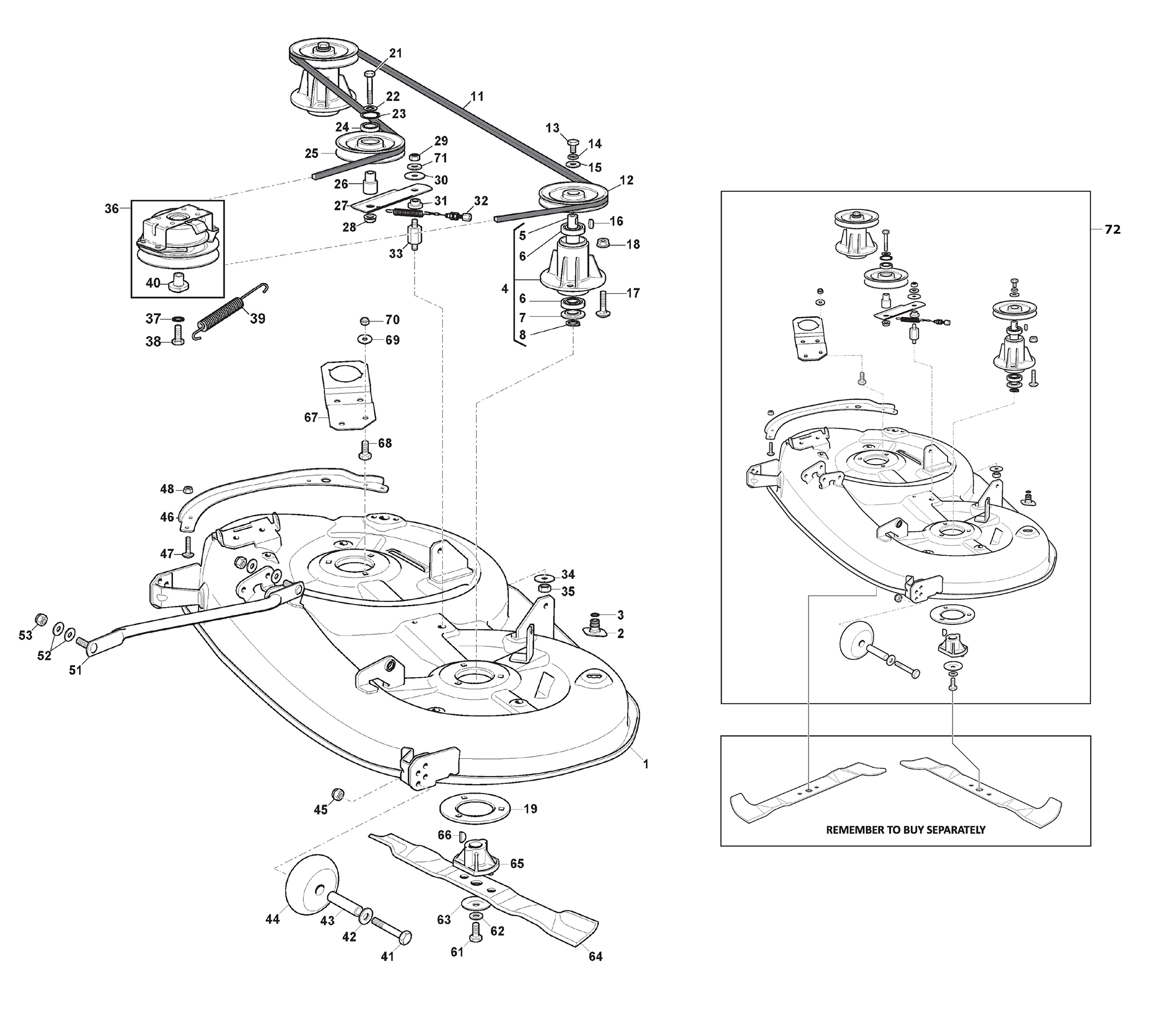

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382565069E5R Plateau de coupe Non reliée
2 G325033086E0 Raccord tuyau d’eau Non reliée
3 G119035000E0 Bague or Disponible Voir la pièce
4 G382207204E1 Flasque Non reliée
5 G125020804E0 Arbre Non reliée
6 G119216047E0 Roulement Disponible Voir la pièce
6 G119216047E0 Roulement Disponible Voir la pièce
7 G325160501E1R Disque Non reliée
8 G112609260E0 Bague seeger Disponible Voir la pièce
11 G135061506E1 Courroie Non reliée
12 G125601571E0 Poulie Non reliée
13 G112793102E0 Vis Disponible Voir la pièce
14 G112540260E0 Rondelle Disponible Voir la pièce
15 G125670007E0 Rondelle Disponible Voir la pièce
16 G112139480E0 Clavette Disponible Voir la pièce
17 G112818700E0 Vis Disponible Voir la pièce
18 G112154210E0R Ecrou Non reliée
19 G325160505E0 Disque Non reliée
21 G112691900E0 Vis Disponible Voir la pièce
22 G112524010E0 Rondelle Non reliée
23 G112610800E0 Bague Disponible Voir la pièce
24 G119216048E0 Roulement Disponible Voir la pièce
25 68120047 Jeu poulie Disponible Voir la pièce
26 G125160056E0 Entretoise Non reliée
27 G325318255E0 Levier Non reliée
28 G112293201E0 Ecrou Disponible Voir la pièce
29 G112155020E0 Ecrou Disponible Voir la pièce
30 G125670022E0 Rondelle Non reliée
31 G125040635E0 Douille Non reliée
32 G382004619E0 Fil Non reliée
33 G125160057E1 Entretoise Non reliée
34 G112523080E0 Rondelle Disponible Voir la pièce
35 G112156602E0 Ecrou Disponible Voir la pièce
36 G118399063E1R Embrayage Non reliée
37 G112543000E0 Rondelle Disponible Voir la pièce
38 G112737320E0R Vis Non reliée
39 G125430277E1R Ressort Non reliée
40 G118870395E0R Bague Non reliée
41 G112692050E0 Vis Disponible Voir la pièce
42 G112523060E0R Rondelle Non reliée
43 G125510072E1 Entretoise Disponible Voir la pièce
44 G182700001E0 Roulettes antiscalp Ø 100 Disponible Voir la pièce
45 G112293201E0 Ecrou Disponible Voir la pièce
46 G325547259E1R Renforcement Non reliée
47 G112815202E0R Vis Non reliée
48 G112154510E0 Ecrou Disponible Voir la pièce
51 G382000565E1 Tige balancier Non reliée
52 G325670008E1 Rondelle Disponible Voir la pièce
53 G112156602E0 Ecrou Disponible Voir la pièce
61 G112735694E0 Vis Non reliée
62 G112523080E0 Rondelle Disponible Voir la pièce
63 G122160400E0 Disque Non reliée
64 G182004357E0 Lame Non reliée
65 G125463200E0 Moyeu Non reliée
66 G112139100E0 Clavette Non reliée
67 G325774665E0 Etrier Non reliée
68 G112793102E0 Vis Disponible Voir la pièce
69 G112523060E0R Rondelle Non reliée
70 G112154210E0R Ecrou Non reliée
71 G322672150E0 Rondelle Disponible Voir la pièce
72 - N Non reliée

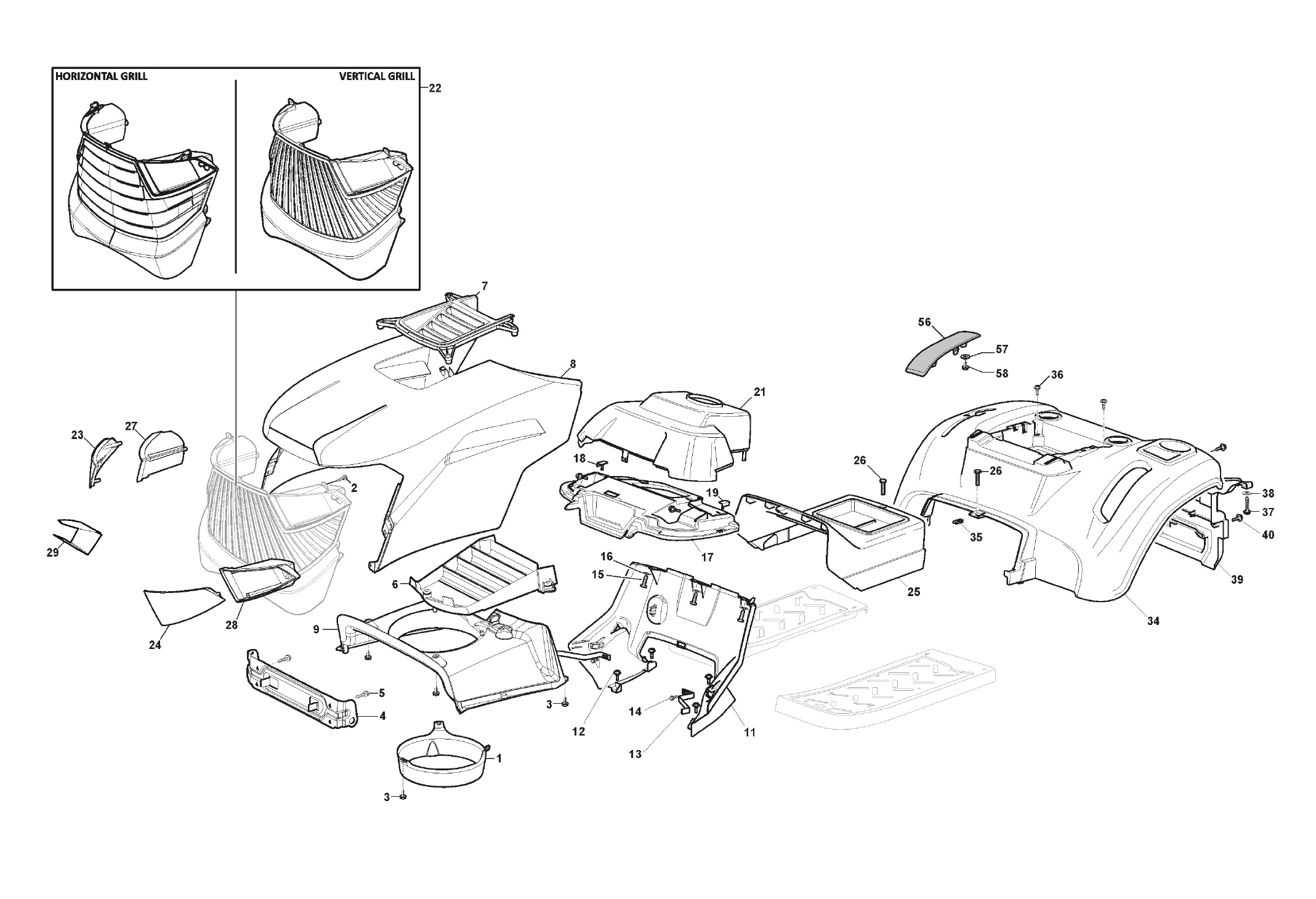

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325600087E2 Protection Non reliée
2 G125510073E0 Pivot Disponible Voir la pièce
3 G125430242E1 Ressort Disponible Voir la pièce
4 G112141418E0 Goupille Disponible Voir la pièce
5 G125318355E0 Deflecteur Non reliée
6 G125430288E0 Ressort Non reliée
7 G325774719E0 Arrêt Non reliée
8 G112815202E0R Vis Non reliée
9 G112154510E0 Ecrou Disponible Voir la pièce
10 G112604899E0R Bague Non reliée
11 G325600088E0 Carter Disponible Voir la pièce
12 G125943010E0 Vis Disponible Voir la pièce
12 G125943010E0 Vis Disponible Voir la pièce
13 G325600089E1 Carter Disponible Voir la pièce
16 G325060154E0 Carter Disponible Voir la pièce
17 G325600082E0 Protection Disponible Voir la pièce
18 G125943011E0 Vis Disponible Voir la pièce
18 G125943011E0 Vis Disponible Voir la pièce
19 G325060155E0 Carter Disponible Voir la pièce
20 G325600083E0 Protection Disponible Voir la pièce
21 G125943011E0 Vis Disponible Voir la pièce
22 G112437506E0R Plaque Non reliée

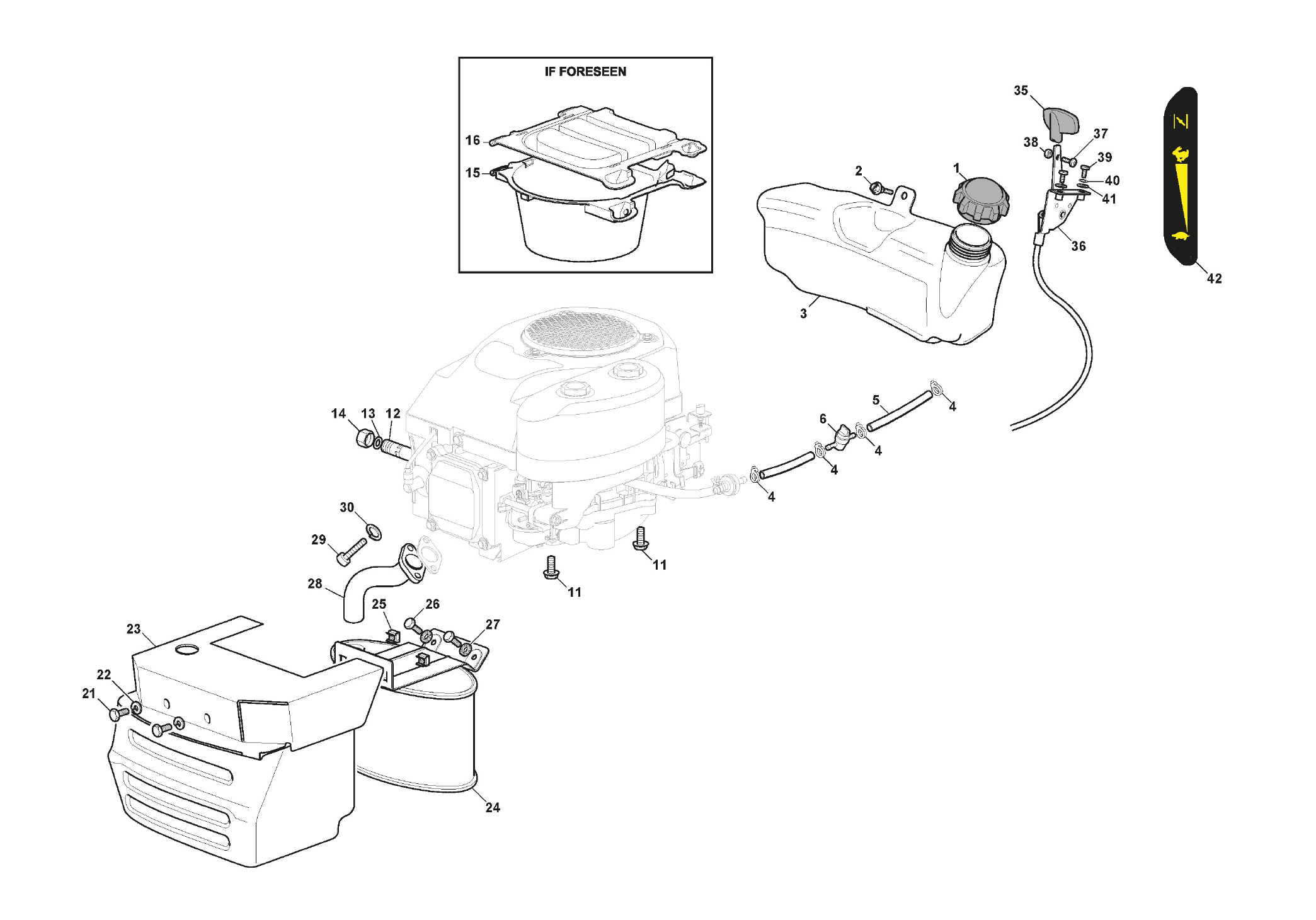

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G125795001E1 Bouchon Disponible Voir la pièce
2 G125943010E0 Vis Disponible Voir la pièce
3 G325735126E1 Reservoir Disponible Voir la pièce
4 G118375051E1 Bande Disponible Voir la pièce
4 G118375051E1 Bande Disponible Voir la pièce
4 G118375051E1 Bande Disponible Voir la pièce
4 G118375051E1 Bande Disponible Voir la pièce
5 G325869057E0 Tube de connexion 1000 mm Disponible Voir la pièce
6 G118566119E0R Robinet Non reliée
11 G112735108E1 Vis Disponible Voir la pièce
11 G112735108E1 Vis Disponible Voir la pièce
12 G127598060E0 Tuyau Disponible Voir la pièce
13 G118401001E1 Joint Disponible Voir la pièce
14 G118737849E0 Bouchon Disponible Voir la pièce
15 G325108044E1 Carter Disponible Voir la pièce
16 G325263318E0R Grille Non reliée
21 G112792611E0 Vis Disponible Voir la pièce
22 G112540260E0 Rondelle Disponible Voir la pièce
23 G382598045E1R Protection Non reliée
24 G182750010E0 Silencieux Disponible Voir la pièce
25 G112360425E0 Ecrou Disponible Voir la pièce
26 G112792611E0 Vis Disponible Voir la pièce
27 G112540260E0 Rondelle Disponible Voir la pièce
28 G118738231E2R Pot dechappement Non reliée
29 G112737450E0R Vis Non reliée
30 G112540260E0 Rondelle Disponible Voir la pièce
35 G325394531E0 Poignée Disponible Voir la pièce
36 G182000215E0 Accelerateur Disponible Voir la pièce
37 G112726388E0R Vis Non reliée
38 G112290800E0 Ecrou Disponible Voir la pièce
39 G112726388E0R Vis Non reliée
40 G112540020E0 Rondelle Disponible Voir la pièce
41 G112521310E0 Rondelle Disponible Voir la pièce
42 G114363697E0 Etiquette Disponible Voir la pièce

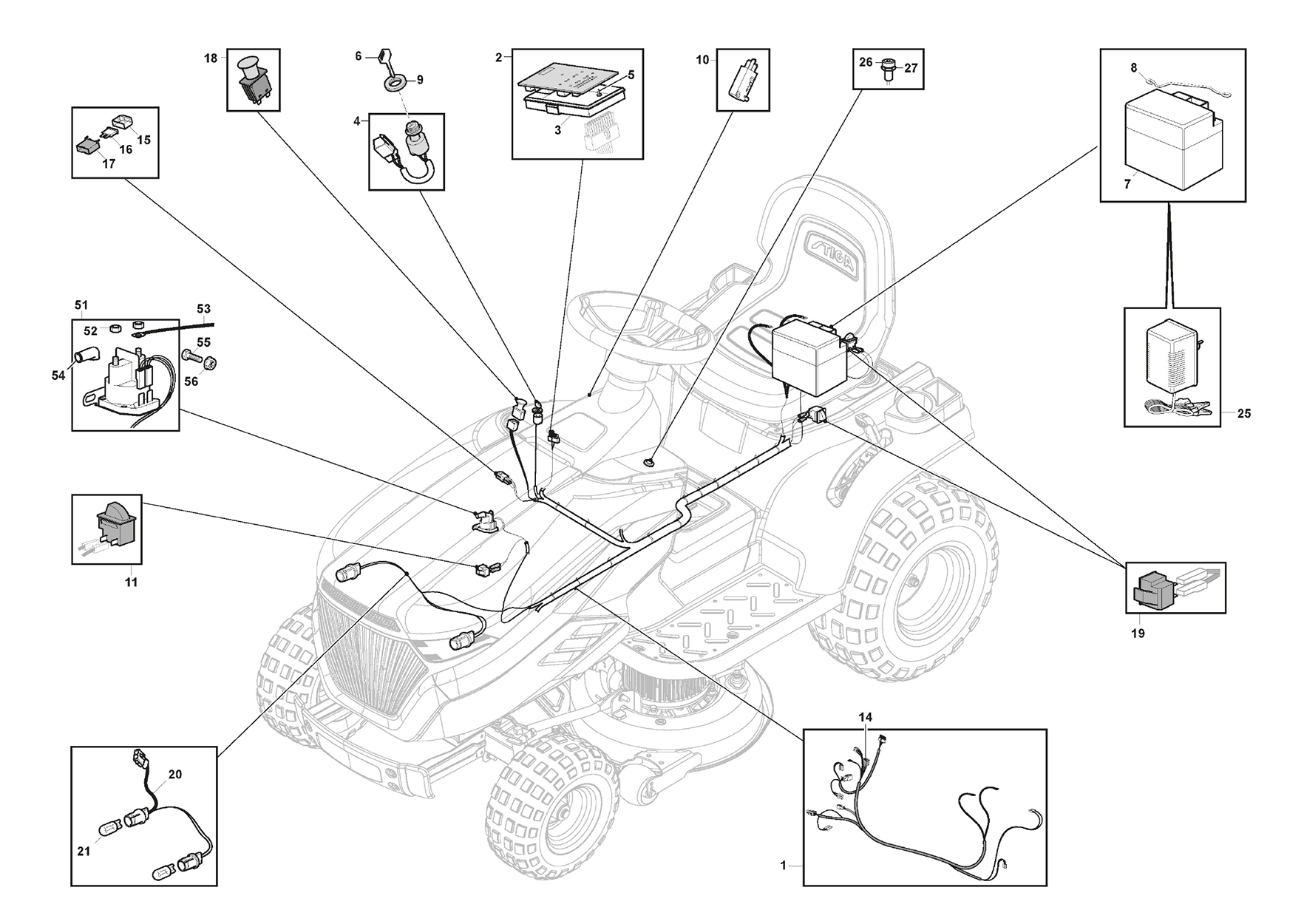

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G182040196E2R Cablage Non reliée
2 G382722471E2R Carte electronique Non reliée
3 G382722476E1R Carte electronique Non reliée
4 G118450075E1 Interrupteur Disponible Voir la pièce
5 G112735105E0 Vis Disponible Voir la pièce
6 G118210023E0 Clef a demarrage Disponible Voir la pièce
7 G118120068E0R Batterie Non reliée
8 G125430265E1 Ressort Disponible Voir la pièce
9 G118400863E0 Joint Disponible Voir la pièce
10 G119410609E1LC Micro-interrupteur Disponible Voir la pièce
11 G119410623E0 Micro-interrupteur Non reliée
14 G133567000E0 Rele Non reliée
15 G133215000E0 Couvercle Disponible Voir la pièce
16 G133340036E0 Fusee Disponible Voir la pièce
16 G133340040E0 Fusee Disponible Voir la pièce
17 G133500007E0 Couvercle fusible Disponible Voir la pièce
18 G118450073E0R Interrupteur Non reliée
19 G119410622E1 Micro-interrupteur Non reliée
20 G182040186E0 Cable Disponible Voir la pièce
21 G118459100E0 Ampoule Disponible Voir la pièce
25 G113492500E1R Charge batterie Non reliée
26 G325605003E0 Interrupteur Disponible Voir la pièce
27 G325256250E0 Collier Disponible Voir la pièce
51 G118736112E0 Rele Disponible Voir la pièce
52 G112361005E0 Ecrou Disponible Voir la pièce
53 G125065002E0 Cable Disponible Voir la pièce
54 G118564864E1 Capuchon Disponible Voir la pièce
55 G112790781E0 Vis Disponible Voir la pièce
56 G112154510E0 Ecrou Disponible Voir la pièce

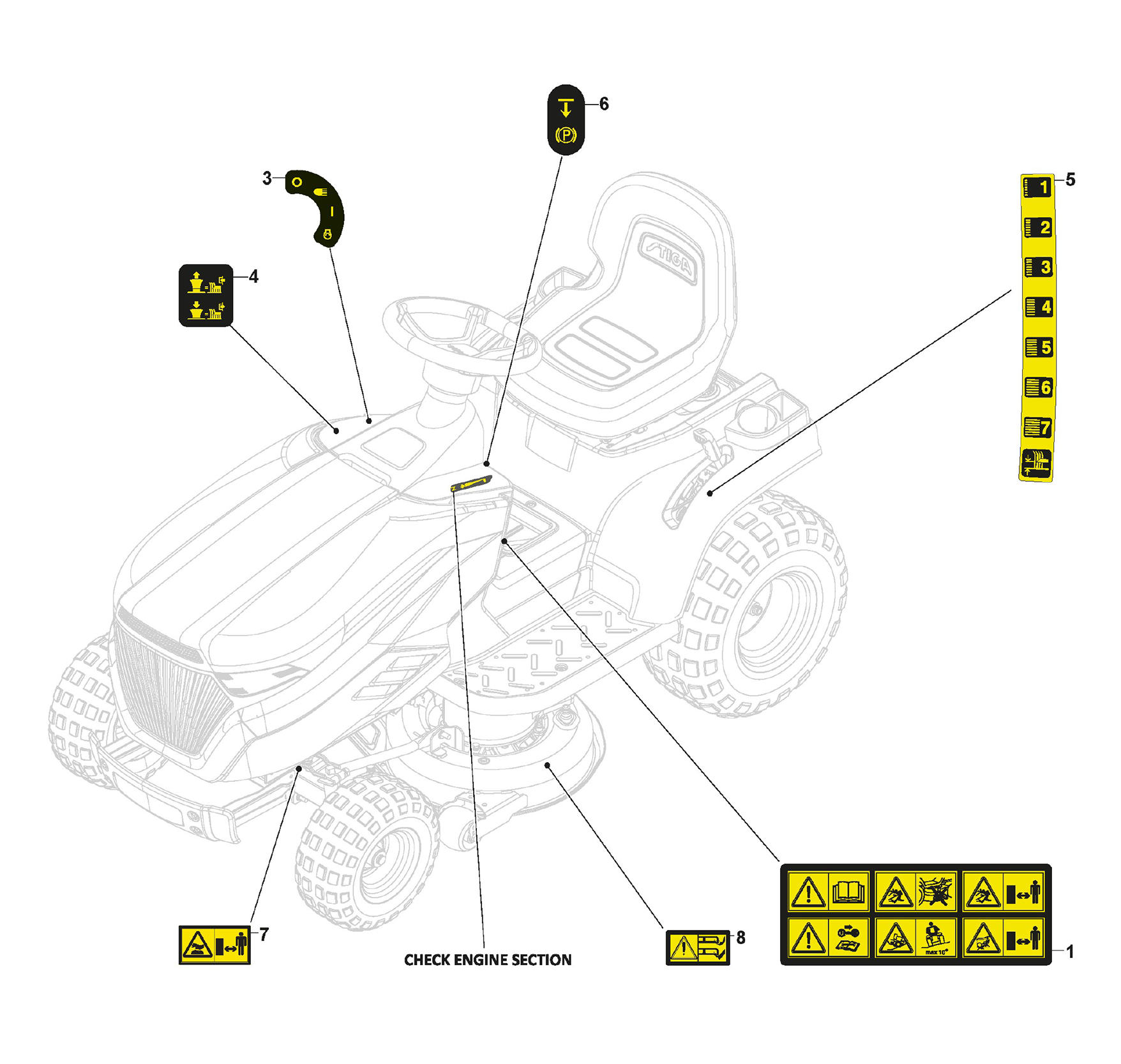

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G114362365E1 Etiquette Disponible Voir la pièce
3 G114363699E0 Etiquette Disponible Voir la pièce
4 G114361438E0 Etiquette Disponible Voir la pièce
5 G114366142E0 Etiquette Disponible Voir la pièce
6 G114363701E0 Etiquette Disponible Voir la pièce
7 - N Non reliée
8 G114356699E1 Etiquette Disponible Voir la pièce

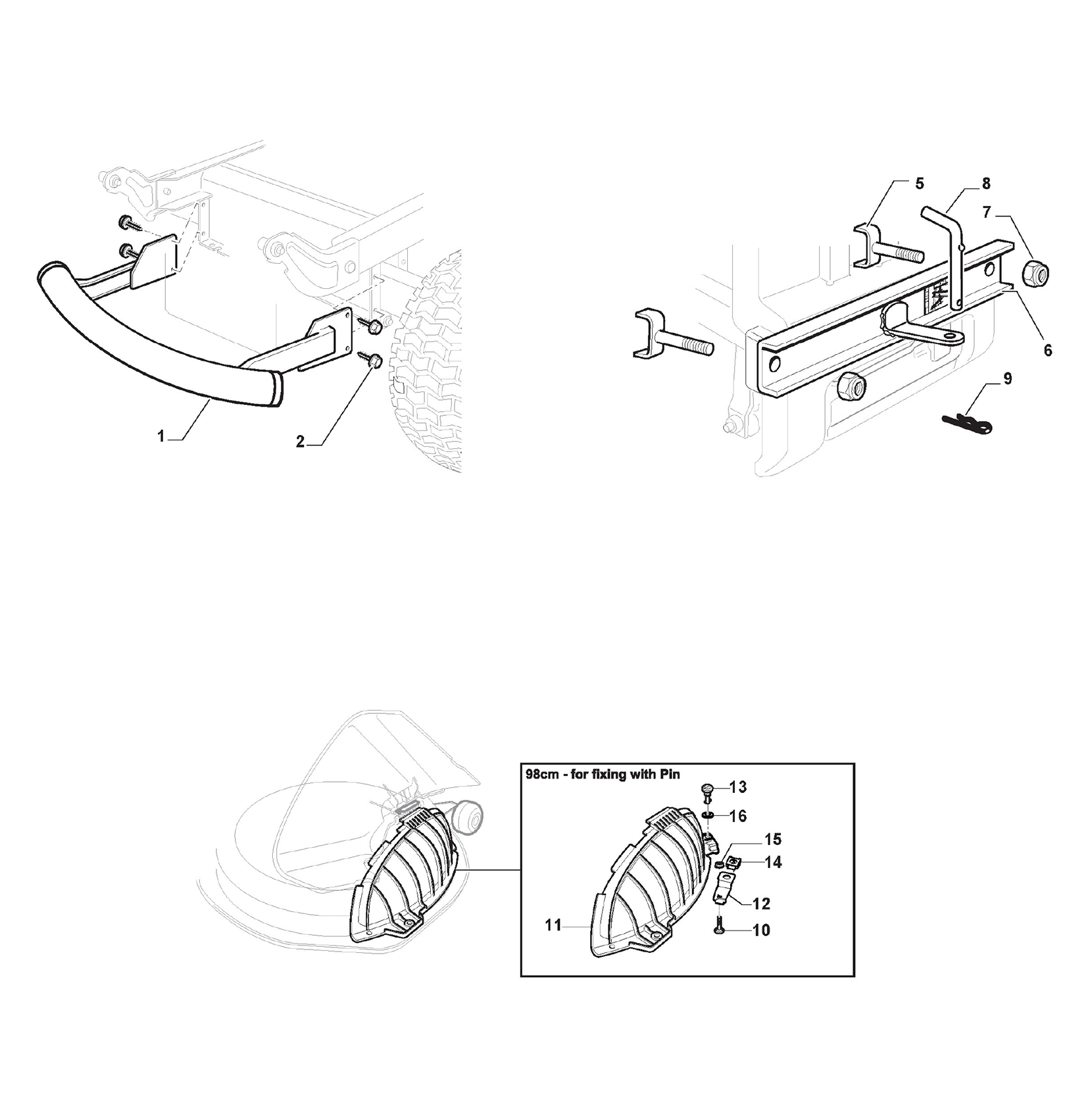

Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382869038E0 Protection Disponible Voir la pièce
2 G112735599E0 Vis Disponible Voir la pièce
5 G382650211E0 Renforcement Disponible Voir la pièce
6 G382033111E0 Barre Disponible Voir la pièce
7 G112155000E0 Ecrou Disponible Voir la pièce
8 G125510021E1 Pivot Disponible Voir la pièce
9 G124487999E0 Goupille Disponible Voir la pièce
10 G112815206E0R Vis Non reliée
11 G325140107E0 Deflecteur Disponible Voir la pièce
12 G325785473E0 Plaque Disponible Voir la pièce
13 68120043 Kit pivot Disponible Voir la pièce
14 68120043 Kit pivot Disponible Voir la pièce
15 G112154510E0 Ecrou Disponible Voir la pièce
16 G112604899E0R Bague Non reliée
Vue éclatée GLX 20-108HS

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 3075286 Moteur complet Non reliée
2 G325055000E0 Couvercle Disponible Voir la pièce
2 G325055001E0 Couvercle Disponible Voir la pièce
2 G325055002E0 Couvercle Disponible Voir la pièce
3 - N Non reliée
4 - N Non reliée
5 G112791400E0 Vis Disponible Voir la pièce
5 G112791400E0 Vis Disponible Voir la pièce
6 G118550444E1 Ensemble tuyau niveau huile Non reliée
7 - N Non reliée
10 - N Non reliée
13 - N Non reliée
15 - N Non reliée
18 - N Non reliée
chevron_right
