Vue Éclatée GLX 22-102 H2
Retrouvez les pièces détachées, références et repères disponibles pour GLX 22-102 H2.

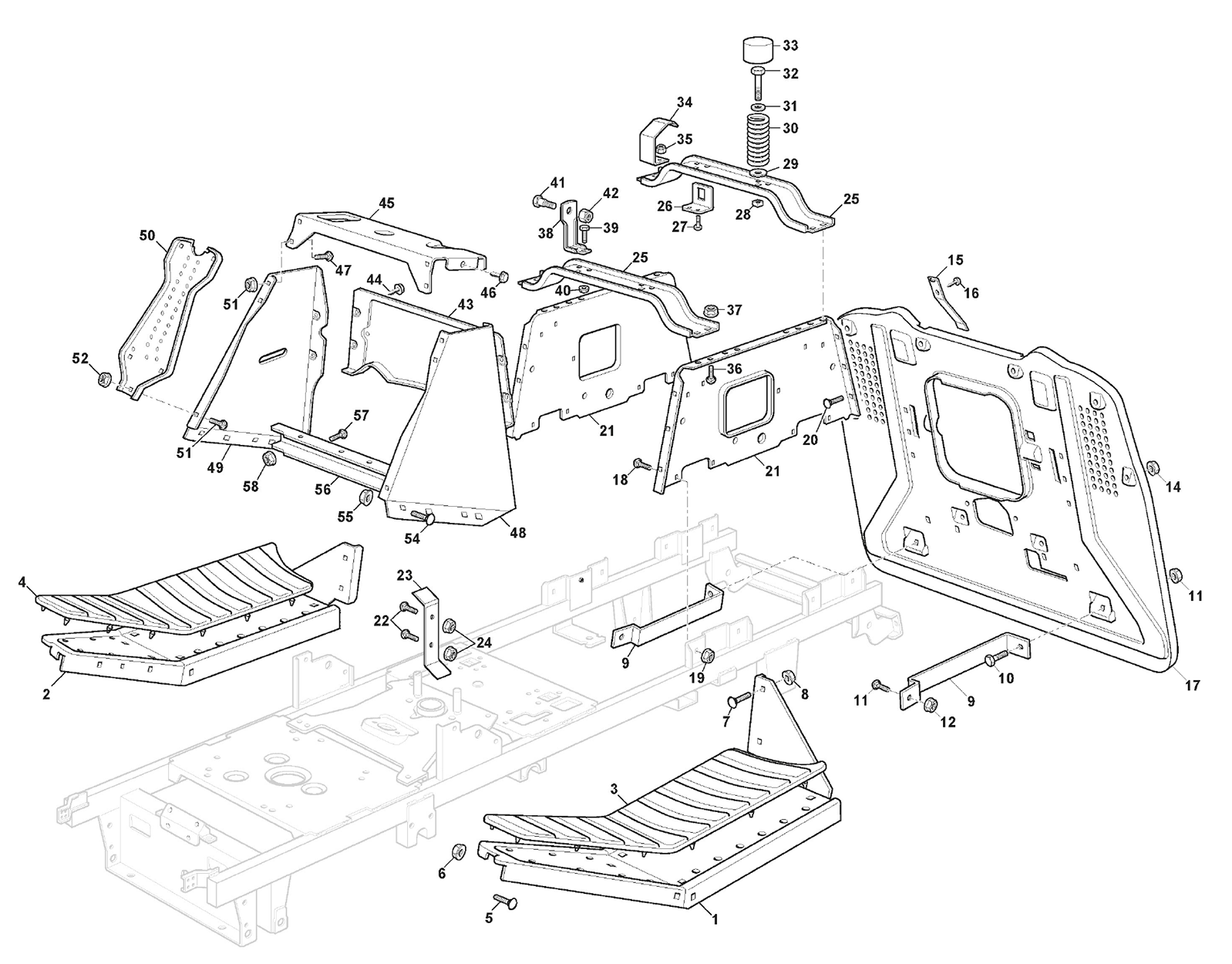

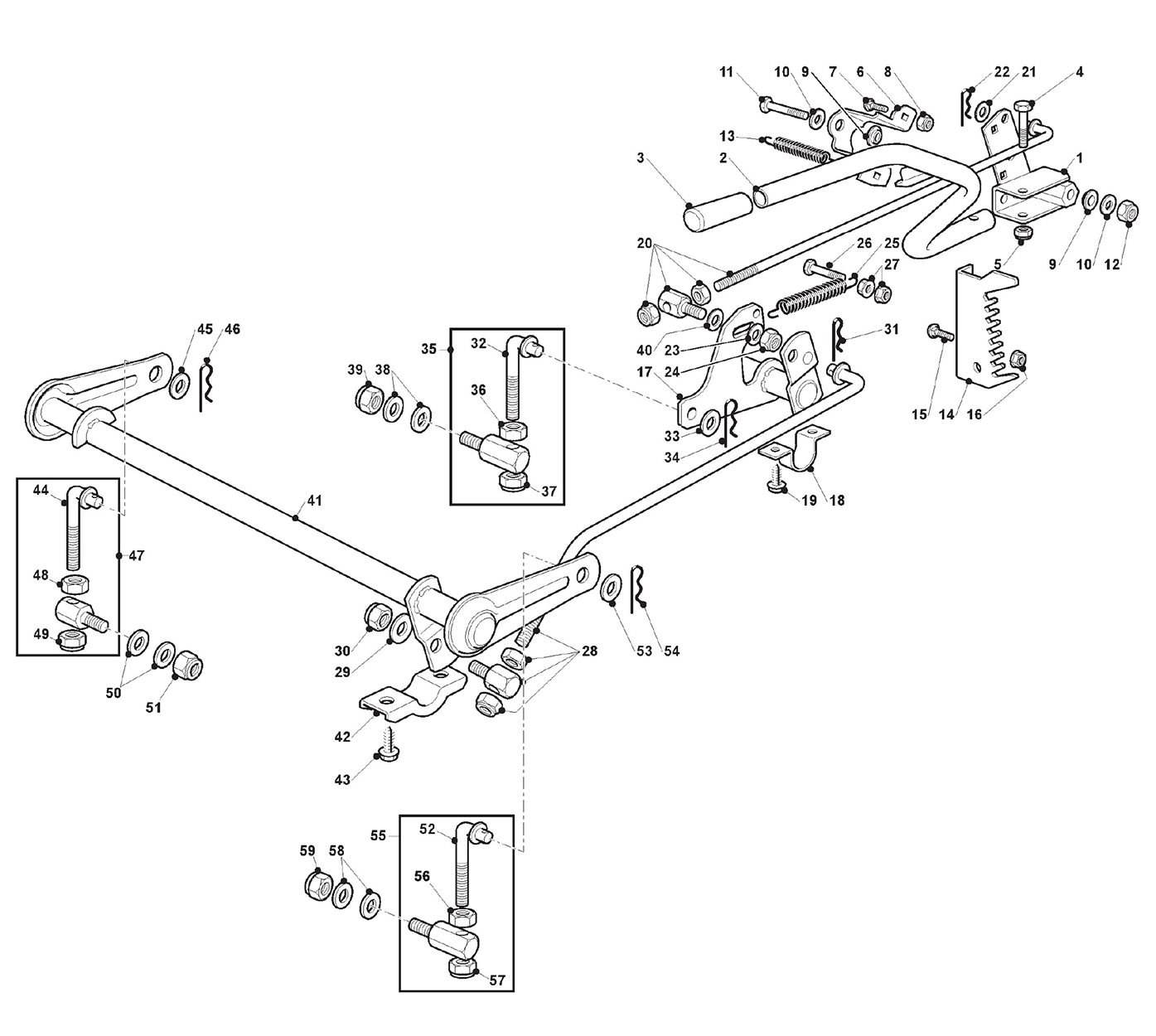

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382510083E1 | Support marchepied gauche | Non reliée | |
| 2 | G382510081E1 | Support marchepied droite | Non reliée | |
| 3 | G325110327E0 | Couvremarchepied gauche | Disponible | Voir la pièce |
| 4 | G325110326E0 | Couvremarchepied droite | Disponible | Voir la pièce |
| 5 | G112815202E0R | Vis | Non reliée | |
| 6 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 8 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G325650119E0 | Renforcement | Disponible | Voir la pièce |
| 9 | G325650119E0 | Renforcement | Disponible | Voir la pièce |
| 10 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 11 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 14 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G125430276E0 | Ressort | Disponible | Voir la pièce |
| 16 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 17 | G382547041E1 | Plaquette | Disponible | Voir la pièce |
| 18 | G112815202E0R | Vis | Non reliée | |
| 19 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 21 | G325785249E0 | Support siege | Non reliée | |
| 21 | G325785249E0 | Support siege | Non reliée | |
| 22 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 23 | G325785499E0 | Support | Non reliée | |
| 24 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G382785309E0 | Support siege | Non reliée | |
| 25 | G382785309E0 | Support siege | Non reliée | |
| 26 | G325755043E0 | Equere support | Disponible | Voir la pièce |
| 27 | - | N | Non reliée | |
| 28 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G112523070E0 | Rondelle | Disponible | Voir la pièce |
| 30 | G125430257E1 | Ressort | Disponible | Voir la pièce |
| 31 | G122671653E0 | Rondelle | Disponible | Voir la pièce |
| 32 | G112760515E0 | Vis | Disponible | Voir la pièce |
| 33 | G325122000E2 | Carter embrague | Disponible | Voir la pièce |
| 34 | G325430253E0 | Ressort | Disponible | Voir la pièce |
| 35 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G9897082016R | Vis | Non reliée | |
| 37 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G325755039E0 | Equere support | Disponible | Voir la pièce |
| 39 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 40 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G122524970E3 | Pivot | Disponible | Voir la pièce |
| 42 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 43 | G382785151E2 | Support tableau arriere | Disponible | Voir la pièce |
| 44 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 45 | G325785255E0 | Support tableau centr. | Disponible | Voir la pièce |
| 46 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 47 | G112815202E0R | Vis | Non reliée | |
| 48 | G325785243E1 | Support tableau gauche | Disponible | Voir la pièce |
| 49 | G325785245E0 | Support tableau droite | Disponible | Voir la pièce |
| 50 | G382785153E2 | Support | Non reliée | |
| 51 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 52 | G112815202E0R | Vis | Non reliée | |
| 54 | G9897082016R | Vis | Non reliée | |
| 55 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 56 | G325785241E0 | Support | Disponible | Voir la pièce |
| 57 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 58 | G112154510E0 | Ecrou | Disponible | Voir la pièce |

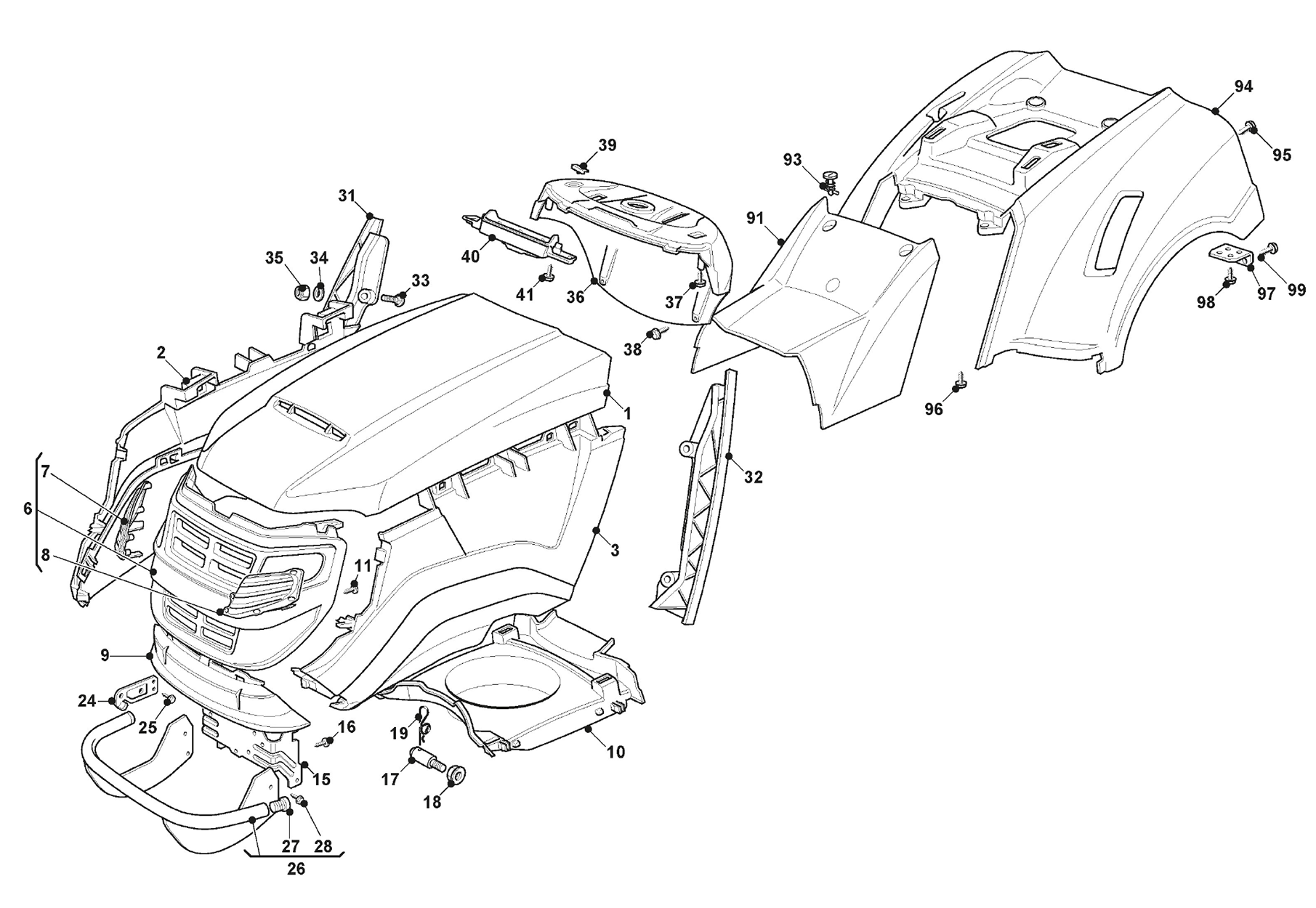

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325076871E0 | Capot superieur | Disponible | Voir la pièce |
| 2 | - | N | Non reliée | |
| 3 | - | N | Non reliée | |
| 6 | - | N | Non reliée | |
| 7 | - | N | Non reliée | |
| 8 | - | N | Non reliée | |
| 9 | G325076877E0 | Capot (rouge) | Disponible | Voir la pièce |
| 10 | G325108031E0 | Carter | Disponible | Voir la pièce |
| 11 | G112735420E0R | Vis | Non reliée | |
| 15 | G325774301E2 | Support | Disponible | Voir la pièce |
| 16 | G112735406E0 | Vis | Disponible | Voir la pièce |
| 17 | G125510169E1R | Pivot | Non reliée | |
| 18 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 24 | G325547159E1 | Plaque | Disponible | Voir la pièce |
| 25 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 26 | G382869027E0 | Protection silencieux | Disponible | Voir la pièce |
| 27 | G118737860E0 | Bouchon | Disponible | Voir la pièce |
| 28 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 31 | G325599012E0 | Support tableau droite | Disponible | Voir la pièce |
| 32 | G325599013E0 | Support tableau gauche | Disponible | Voir la pièce |
| 33 | G112815221E0 | Vis | Disponible | Voir la pièce |
| 34 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G325120272E0 | Tableau de bord | Non reliée | |
| 37 | G112728440E0 | Vis | Disponible | Voir la pièce |
| 38 | G112735420E0R | Vis | Non reliée | |
| 39 | G125260000E0 | Anneau ressort | Disponible | Voir la pièce |
| 40 | G325600074E0 | Protection de carte | Disponible | Voir la pièce |
| 41 | G112735420E0R | Vis | Non reliée | |
| 91 | G325110363E0 | Couvre | Disponible | Voir la pièce |
| 93 | G125580020E2 | Pivot | Disponible | Voir la pièce |
| 94 | G325110322E0 | Couvre-roues | Disponible | Voir la pièce |
| 95 | G112735420E0R | Vis | Non reliée | |
| 96 | G112735420E0R | Vis | Non reliée | |
| 97 | G325755041E0 | Equere support | Disponible | Voir la pièce |
| 98 | G112728697E0R | Vis | Non reliée | |
| 99 | G112735110E0 | Vis | Disponible | Voir la pièce |

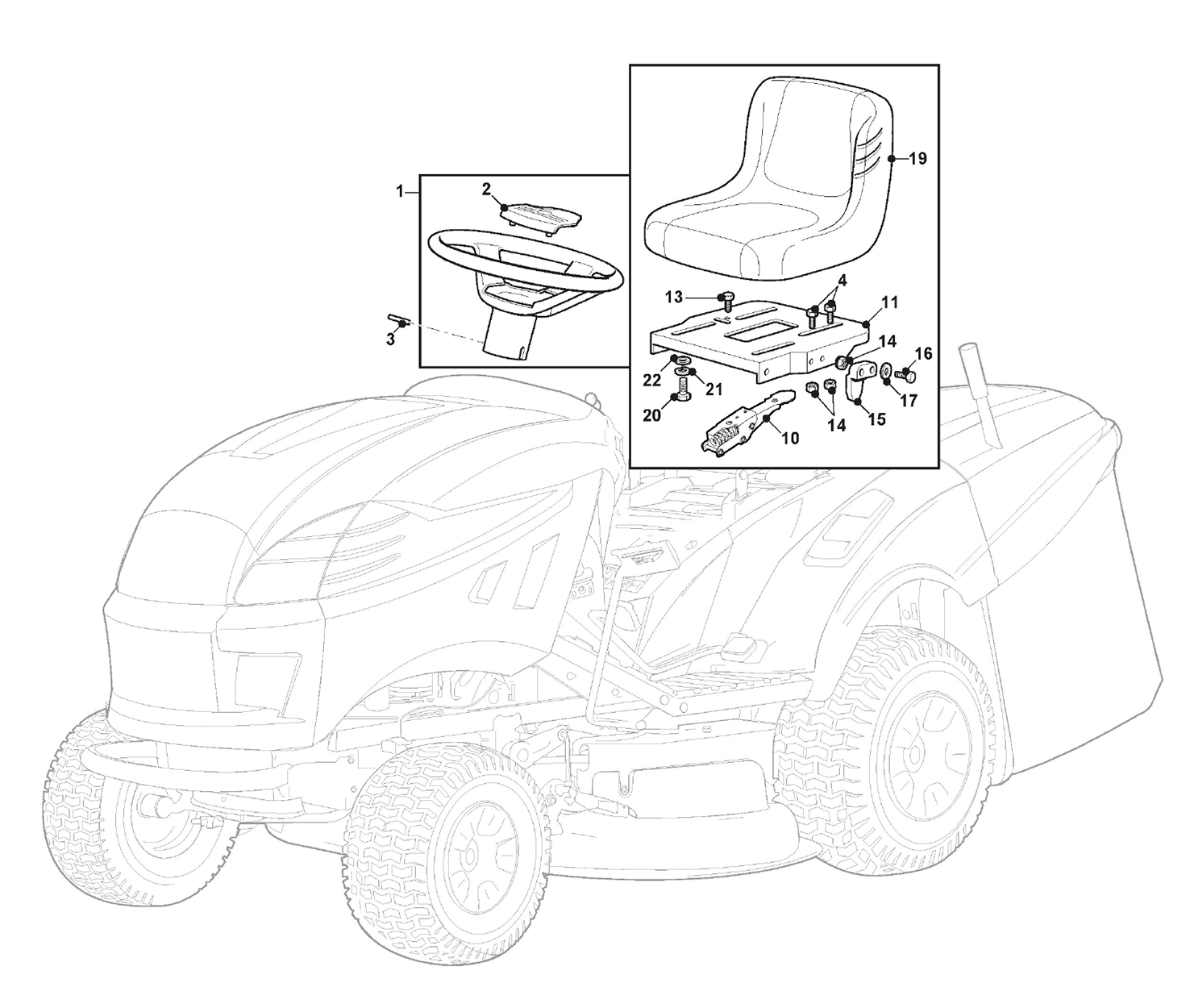

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G125961216E0 | Volant | Disponible | Voir la pièce |
| 2 | G325580501E0 | Bouchon | Disponible | Voir la pièce |
| 3 | G112620250E0 | Goupille | Disponible | Voir la pièce |
| 4 | G112735661E0 | Vis | Non reliée | |
| 10 | G382318300E1 | Levier | Non reliée | |
| 11 | G325547033E2 | Support siege | Non reliée | |
| 13 | G112735661E0 | Vis | Non reliée | |
| 14 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G327063021E1 | Camme | Disponible | Voir la pièce |
| 16 | G112789100E0 | Vis | Disponible | Voir la pièce |
| 17 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 19 | G125722463E0 | Siege | Disponible | Voir la pièce |
| 20 | G112793101E0 | Vis | Disponible | Voir la pièce |
| 21 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 22 | G112523060E0R | Rondelle | Non reliée |

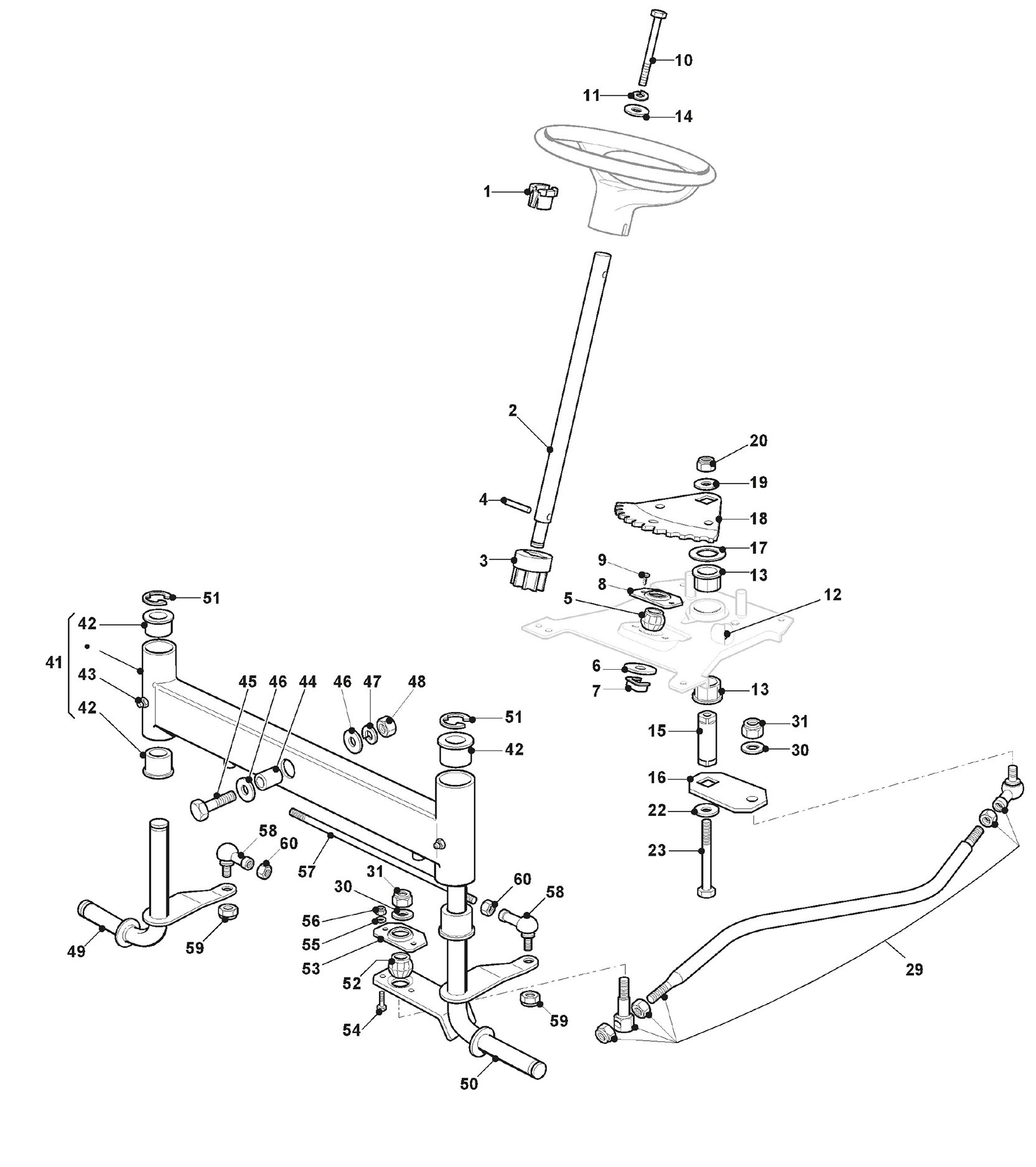

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325038004E0 | Bague | Disponible | Voir la pièce |
| 2 | G125520014E0R | Planton | Non reliée | |
| 3 | G127570050E0 | Pignon | Disponible | Voir la pièce |
| 4 | G112622650E0 | Goupille | Disponible | Voir la pièce |
| 5 | G325743000E0 | Joint | Disponible | Voir la pièce |
| 6 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112436030E0 | Plaquette | Disponible | Voir la pièce |
| 8 | G325785213E1 | Support | Disponible | Voir la pièce |
| 9 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 10 | G112691800E0 | Vis | Disponible | Voir la pièce |
| 11 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 12 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 13 | G325040624E0 | Douille | Disponible | Voir la pièce |
| 13 | G325040624E0 | Douille | Disponible | Voir la pièce |
| 14 | G112523060E0R | Rondelle | Non reliée | |
| 15 | G125510132E0 | Pivot | Disponible | Voir la pièce |
| 16 | G325318281E0 | Levier | Disponible | Voir la pièce |
| 17 | G125670019E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G325735513E0 | Secteur | Disponible | Voir la pièce |
| 19 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 20 | G112155020E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112794950E0 | Vis | Disponible | Voir la pièce |
| 29 | G382000610E0 | Levier barre de direction 15 | Disponible | Voir la pièce |
| 30 | G112523070E0 | Rondelle | Disponible | Voir la pièce |
| 30 | G112523070E0 | Rondelle | Disponible | Voir la pièce |
| 31 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G382034036E0 | Balancier avec douliie et graisseur | Disponible | Voir la pièce |
| 42 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 42 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 42 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 43 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 44 | G125160016E1 | Entretoise | Disponible | Voir la pièce |
| 45 | G112692695E0 | Vis | Disponible | Voir la pièce |
| 46 | G112523100E0R | Rondelle | Non reliée | |
| 46 | G112523100E0R | Rondelle | Non reliée | |
| 47 | G112587100E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G112295300E0 | Ecrou | Disponible | Voir la pièce |
| 49 | G382230377E0 | Fuseau droite | Disponible | Voir la pièce |
| 50 | G382230379E1 | Fuseau gauche | Disponible | Voir la pièce |
| 51 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 51 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 52 | G325743000E0 | Joint | Disponible | Voir la pièce |
| 53 | G325785213E1 | Support | Disponible | Voir la pièce |
| 54 | G112791213E1 | Vis | Disponible | Voir la pièce |
| 55 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 56 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 57 | G125840023E0 | Entretoise | Disponible | Voir la pièce |
| 58 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 58 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 59 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 59 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 60 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 60 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382500037E1 | Pedale | Non reliée | |
| 2 | G325110416E0 | Couvercle | Disponible | Voir la pièce |
| 3 | G325547037E2 | Plaque | Disponible | Voir la pièce |
| 4 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 4 | G112735599E0 | Vis | Disponible | Voir la pièce |
| 5 | G382000577E0 | Tige | Disponible | Voir la pièce |
| 6 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 9 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G325785261E0 | Support | Disponible | Voir la pièce |
| 11 | G112815202E0R | Vis | Non reliée | |
| 11 | G112815202E0R | Vis | Non reliée | |
| 11 | G112815202E0R | Vis | Non reliée | |
| 12 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G382000531E0 | Tige | Disponible | Voir la pièce |
| 13 | G382318289E0 | Levier | Non reliée | |
| 14 | G122524970E3 | Pivot | Disponible | Voir la pièce |
| 14 | G122524970E3 | Pivot | Disponible | Voir la pièce |

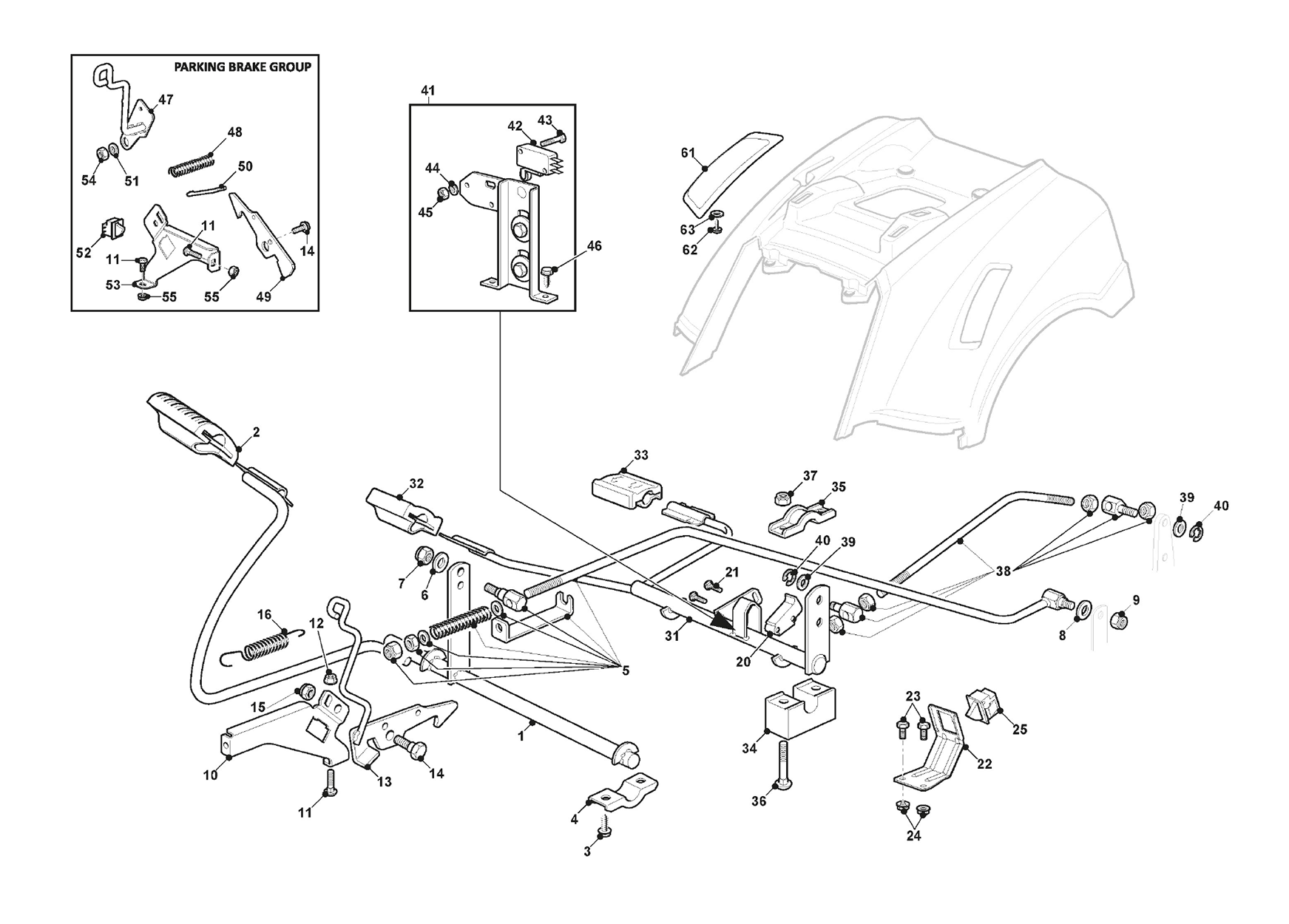

| 15 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G125430213E0 | Ressort | Disponible | Voir la pièce |
| 20 | G325060034E1 | Camme | Disponible | Voir la pièce |
| 21 | G112735404E0 | Vis | Disponible | Voir la pièce |
| 22 | G325547375E0 | Plaquette | Non reliée | |
| 23 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 24 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G119410623E0 | Micro-interrupteur | Non reliée | |
| 31 | G382000605E1 | Pedale | Non reliée | |
| 32 | G325110417E0 | Couvre etrier avant | Disponible | Voir la pièce |
| 33 | G325110418E0 | Couvre etrier arriere | Disponible | Voir la pièce |
| 34 | G325785185E0 | Support | Disponible | Voir la pièce |
| 35 | G325547037E2 | Plaque | Disponible | Voir la pièce |
| 36 | G112815245E0 | Vis | Disponible | Voir la pièce |
| 37 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G382000609E0 | Tige | Disponible | Voir la pièce |
| 39 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 39 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 40 | G112000940E0 | Bague seeger | Disponible | Voir la pièce |
| 40 | G112000940E0 | Bague seeger | Disponible | Voir la pièce |
| 41 | G382394853E0LC | Kit interrupteur | Non reliée | |
| 42 | G119410609E1LC | Micro-interrupteur | Disponible | Voir la pièce |
| 43 | G112735602E0 | Vis | Disponible | Voir la pièce |
| 44 | G112581100E0 | Grower | Disponible | Voir la pièce |
| 45 | G112290791E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 47 | G382318289E0 | Levier | Non reliée | |
| 48 | G125430213E0 | Ressort | Disponible | Voir la pièce |
| 49 | G325253007E1 | Crochet | Non reliée | |
| 50 | G125033119E0 | Tige | Non reliée | |
| 51 | G122041980E0 | Douille | Disponible | Voir la pièce |
| 52 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 53 | G325785261E0 | Support | Disponible | Voir la pièce |
| 54 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 55 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 55 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G325207171E1 | Couvre (hydro) | Non reliée | |
| 62 | G112735420E0R | Vis | Non reliée | |
| 63 | G112523050E0 | Rondelle | Disponible | Voir la pièce |

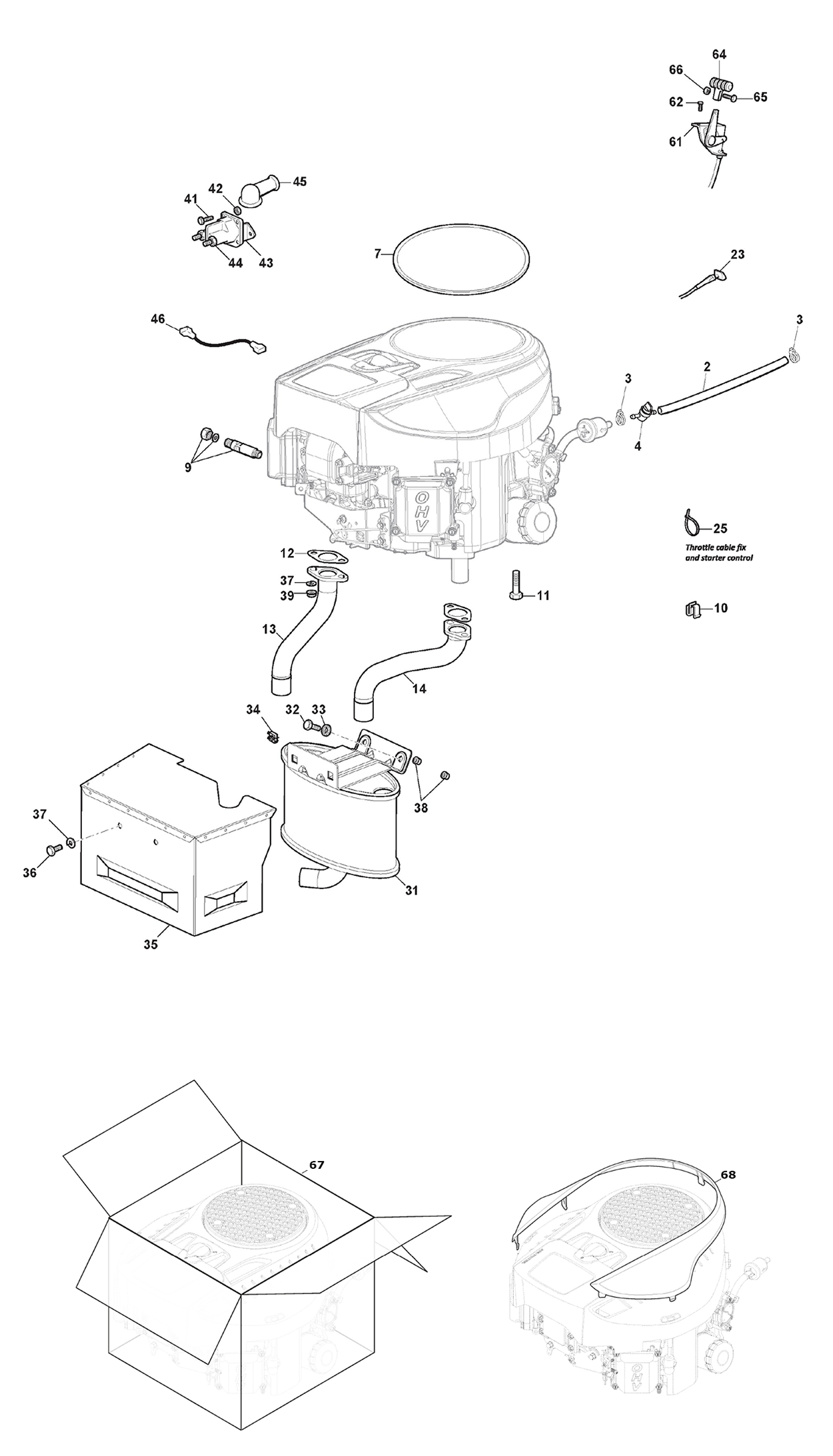

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G325869057E0 | Tube de connexion 1000 mm | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 4 | G118566119E0R | Robinet | Non reliée | |
| 7 | - | N | Non reliée | |
| 9 | G127598060E0 | Tuyau | Disponible | Voir la pièce |
| 10 | G133320504E0 | Arrêt | Disponible | Voir la pièce |
| 11 | G112735108E1 | Vis | Disponible | Voir la pièce |
| 12 | G118551272E0 | Joint | Disponible | Voir la pièce |
| 13 | - | N | Non reliée | |
| 14 | - | N | Non reliée | |
| 23 | G125090001E2 | Commande | Disponible | Voir la pièce |
| 25 | - | N | Non reliée | |
| 31 | - | N | Non reliée | |
| 32 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 33 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 35 | - | N | Non reliée | |
| 36 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 37 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 37 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 38 | - | N | Non reliée | |
| 39 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G112791213E1 | Vis | Disponible | Voir la pièce |
| 42 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 43 | G118736113E0 | Starter electrique | Non reliée | |
| 44 | G112361005E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G118564861E2 | Protection | Non reliée | |
| 46 | G125065017E0 | Cablage | Disponible | Voir la pièce |
| 61 | - | N | Non reliée | |
| 62 | G125943012E0 | Vis | Disponible | Voir la pièce |
| 64 | G325592000E1 | Pommeau | Non reliée | |
| 65 | G112726388E0R | Vis | Non reliée | |
| 66 | G112290800E0 | Ecrou | Disponible | Voir la pièce |
| 67 | - | N | Non reliée | |
| 68 | - | N | Non reliée |

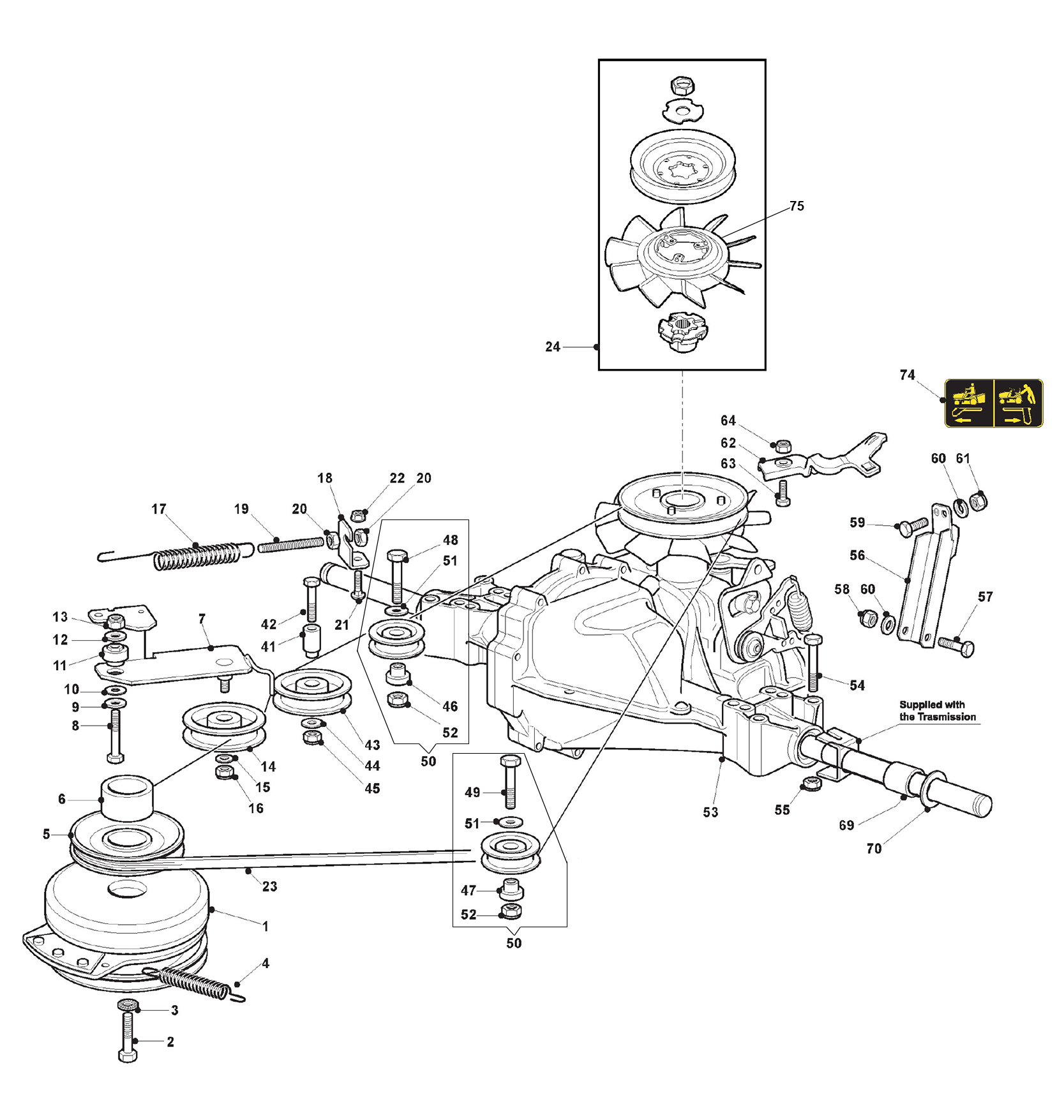

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G118399062E1R | Embrayage | Non reliée | |
| 2 | G112737320E0R | Vis | Non reliée | |
| 3 | G112543000E0 | Rondelle | Disponible | Voir la pièce |
| 4 | G122430216E0 | Ressort | Disponible | Voir la pièce |
| 5 | G125601577E0 | Poulie | Disponible | Voir la pièce |
| 6 | G125160059E0 | Entretoise | Non reliée | |
| 7 | G382318217E1 | Levier | Non reliée | |
| 8 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 9 | G112523060E0R | Rondelle | Non reliée | |
| 10 | G327670055E0 | Rondelle | Disponible | Voir la pièce |
| 11 | G125510087E0 | Pivot | Disponible | Voir la pièce |
| 12 | G112523060E0R | Rondelle | Non reliée | |
| 13 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G125601554E0 | Poulie | Non reliée | |
| 15 | G112523060E0R | Rondelle | Non reliée | |
| 16 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G125430260E1 | Ressort | Non reliée | |
| 18 | G325755049E0 | Fourchette | Disponible | Voir la pièce |
| 19 | G125840005E0 | Entretoise | Disponible | Voir la pièce |
| 20 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G9897082016R | Vis | Non reliée | |
| 22 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G135062019E0 | Courroie | Disponible | Voir la pièce |
| 24 | G118802723E0 | Ventilateur compl. | Disponible | Voir la pièce |
| 41 | G125160081E0 | Pivot | Non reliée | |
| 42 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 43 | G125601613E1R | Poulie | Non reliée | |
| 44 | G112523060E0R | Rondelle | Non reliée | |
| 45 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 46 | - | N | Non reliée | |
| 47 | - | N | Non reliée | |
| 48 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 49 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 50 | 68050030 | Entretoise | Disponible | Voir la pièce |
| 50 | 68050030 | Entretoise | Disponible | Voir la pièce |
| 51 | G112523070E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G112523070E0 | Rondelle | Disponible | Voir la pièce |
| 52 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 52 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 53 | G118400919E2 | Axe | Disponible | Voir la pièce |
| 54 | G112691600E0 | Vis | Disponible | Voir la pièce |
| 55 | G112154210E0R | Ecrou | Non reliée | |
| 56 | G382785201E0 | Support | Disponible | Voir la pièce |
| 57 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 58 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 59 | G112793701E0 | Vis | Disponible | Voir la pièce |
| 60 | G112523060E0R | Rondelle | Non reliée | |
| 60 | G112523060E0R | Rondelle | Non reliée | |
| 61 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 62 | G325318257E0 | Levier | Disponible | Voir la pièce |
| 63 | G112791213E1 | Vis | Disponible | Voir la pièce |
| 64 | G112154210E0R | Ecrou | Non reliée | |
| 69 | G125160058E0 | Entretoise | Disponible | Voir la pièce |
| 70 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 74 | G114361451E0 | Etiquette (hydro) | Disponible | Voir la pièce |
| 75 | G118870130E0 | Ventilateur | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382774249E0 | Etrier | Disponible | Voir la pièce |
| 2 | G382318219E1 | Levier | Disponible | Voir la pièce |
| 3 | G325394535E0 | Poignée | Disponible | Voir la pièce |
| 4 | G112674700E0 | Vis | Disponible | Voir la pièce |
| 5 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 6 | G325650113E0 | Plaque | Disponible | Voir la pièce |
| 7 | G9897082016R | Vis | Non reliée | |
| 8 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G122041980E0 | Douille | Disponible | Voir la pièce |
| 9 | G122041980E0 | Douille | Disponible | Voir la pièce |
| 10 | G112523060E0R | Rondelle | Non reliée | |
| 10 | G112523060E0R | Rondelle | Non reliée | |
| 11 | G112691600E0 | Vis | Disponible | Voir la pièce |
| 12 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G125430259E0 | Ressort | Disponible | Voir la pièce |
| 14 | G325735511E0 | Secteur | Disponible | Voir la pièce |
| 15 | G9897082016R | Vis | Non reliée | |
| 16 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G382000387E0 | Axe relevage | Disponible | Voir la pièce |
| 18 | G325547041E1 | Plaque | Disponible | Voir la pièce |
| 19 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 20 | G382000618E0 | Tige | Disponible | Voir la pièce |
| 21 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 22 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 23 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112154210E0R | Ecrou | Non reliée | |
| 25 | G122446402E1 | Ressort | Disponible | Voir la pièce |
| 26 | G112689500E0 | Vis | Disponible | Voir la pièce |
| 27 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G382000537E0 | Tige de connexion | Disponible | Voir la pièce |
| 29 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 30 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 32 | G125840025E0 | Entretoise | Disponible | Voir la pièce |
| 33 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 34 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 35 | G382640808E0 | Pivot | Non reliée | |
| 36 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 39 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 41 | G382000385E0 | Axe relevage | Disponible | Voir la pièce |
| 42 | G327546015E2 | Plaque | Disponible | Voir la pièce |
| 43 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 44 | G125840025E0 | Entretoise | Disponible | Voir la pièce |
| 45 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 46 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 47 | G382640807E1 | Pivot | Disponible | Voir la pièce |
| 48 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 49 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 50 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 51 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 52 | G125840025E0 | Entretoise | Disponible | Voir la pièce |
| 53 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 54 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 55 | G382640808E0 | Pivot | Non reliée | |
| 56 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 57 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 58 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 59 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325060156E3 | Carter | Non reliée | |
| 2 | G325060157E2 | Carter | Non reliée | |

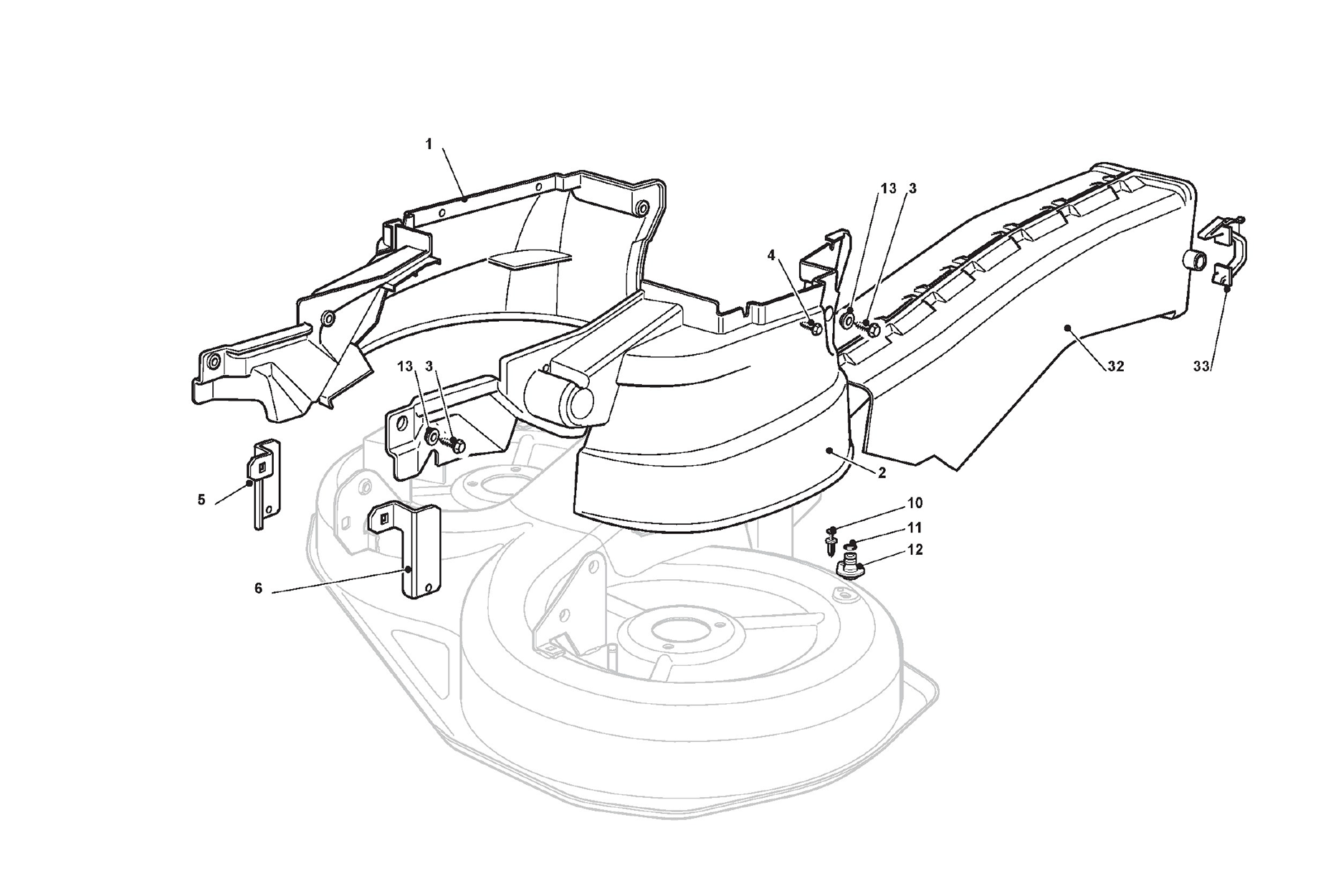

| 3 | G125943014E0 | Vis | Non reliée | |
| 3 | G125943014E0 | Vis | Non reliée | |
| 4 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 5 | G325774381E0 | Etrier | Non reliée | |
| 6 | G325774383E0 | Etrier | Non reliée | |
| 10 | G112500030E0 | Rivet | Disponible | Voir la pièce |
| 11 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 12 | G125033060E0 | Support | Disponible | Voir la pièce |
| 13 | G112604899E0R | Bague | Non reliée | |
| 13 | G112604899E0R | Bague | Non reliée | |
| 32 | G382108021E0 | Carter | Disponible | Voir la pièce |
| 33 | G325774373E0 | Etrier | Disponible | Voir la pièce |

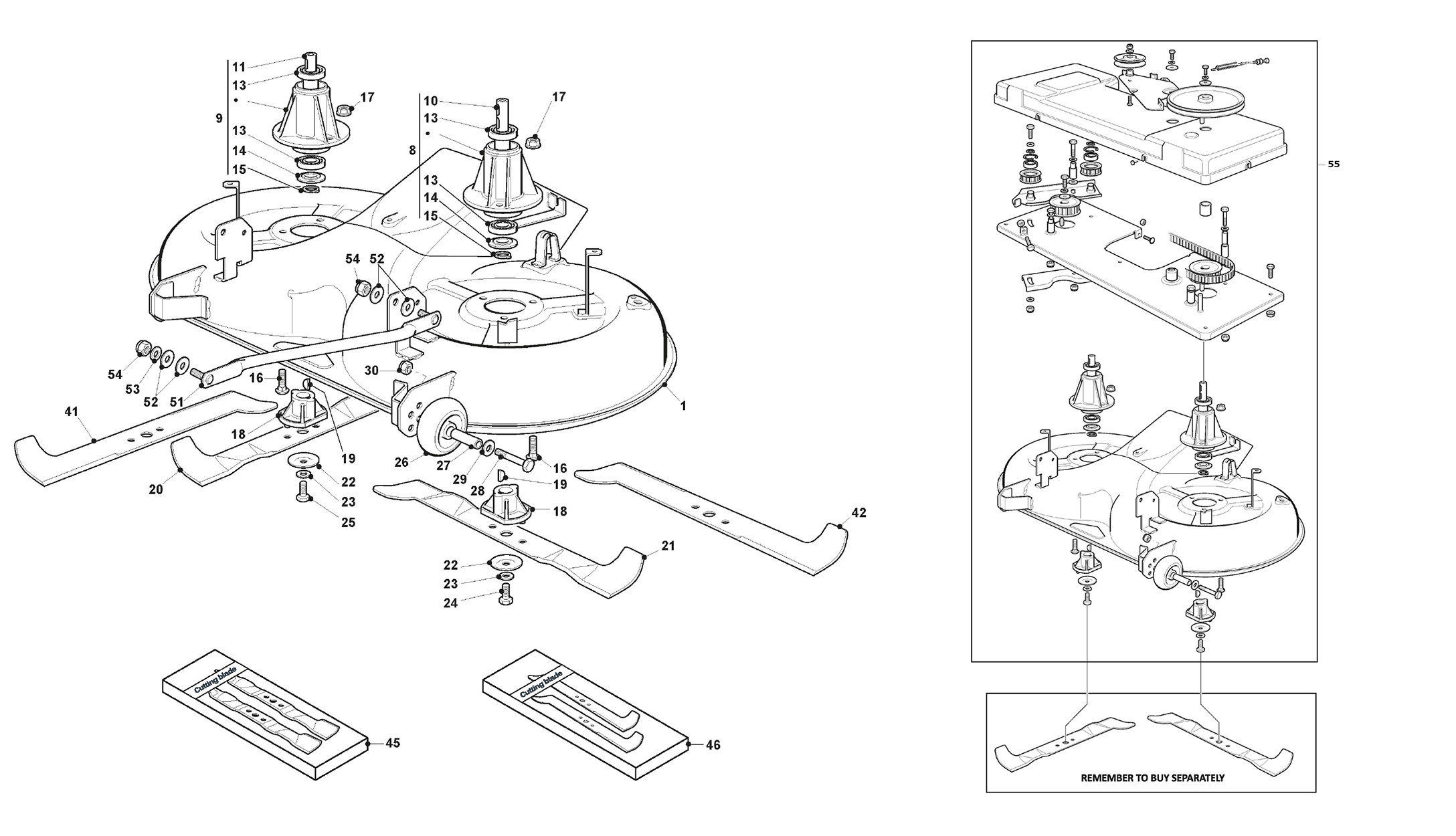

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382564151E1R | Plaque (noir) | Non reliée | |
| 8 | G382207200E2LCR | Flasque | Non reliée | |
| 9 | G382207200E2LCR | Flasque | Non reliée | |
| 9 | G382207201E3LCR | Flasque | Non reliée | |
| 10 | G125020832E0R | Arbre | Non reliée | |
| 11 | G125020833E0R | Arbre | Non reliée | |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 14 | G325160501E1R | Disque | Non reliée | |
| 14 | G325160501E1R | Disque | Non reliée | |
| 15 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 15 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 16 | G995908251E6 | Vis | Non reliée | |
| 16 | G995908251E6 | Vis | Non reliée | |
| 17 | G112154210E0R | Ecrou | Non reliée | |
| 17 | G112154210E0R | Ecrou | Non reliée | |
| 18 | G125463200E0 | Moyeu | Non reliée | |
| 18 | G125463200E0 | Moyeu | Non reliée | |
| 19 | G112139100E0 | Clavette | Non reliée | |
| 19 | G112139100E0 | Clavette | Non reliée | |
| 20 | G182004348E0 | Lame mulching right 102 | Disponible | Voir la pièce |
| 21 | G182004347E0 | Lame mulching left 102 | Disponible | Voir la pièce |
| 22 | G122160400E0 | Disque | Non reliée | |
| 22 | G122160400E0 | Disque | Non reliée | |
| 23 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112735694E0 | Vis | Non reliée | |
| 25 | G112735695E1 | Vis | Non reliée | |
| 26 | G182700001E0 | Roulettes antiscalp Ø 100 | Disponible | Voir la pièce |
| 27 | G125510072E1 | Entretoise | Disponible | Voir la pièce |
| 28 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 29 | G112523060E0R | Rondelle | Non reliée | |
| 30 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G182004341E1 | Lame no mulching right 102 | Disponible | Voir la pièce |
| 42 | G182004340E1 | Lame no mulching left 102 | Disponible | Voir la pièce |
| 45 | - | N | Non reliée | |
| 46 | - | N | Non reliée | |
| 51 | G382000474E1 | Tige | Disponible | Voir la pièce |
| 52 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 52 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 53 | G112523060E0R | Rondelle | Non reliée | |
| 54 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 54 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 55 | - | N | Non reliée |

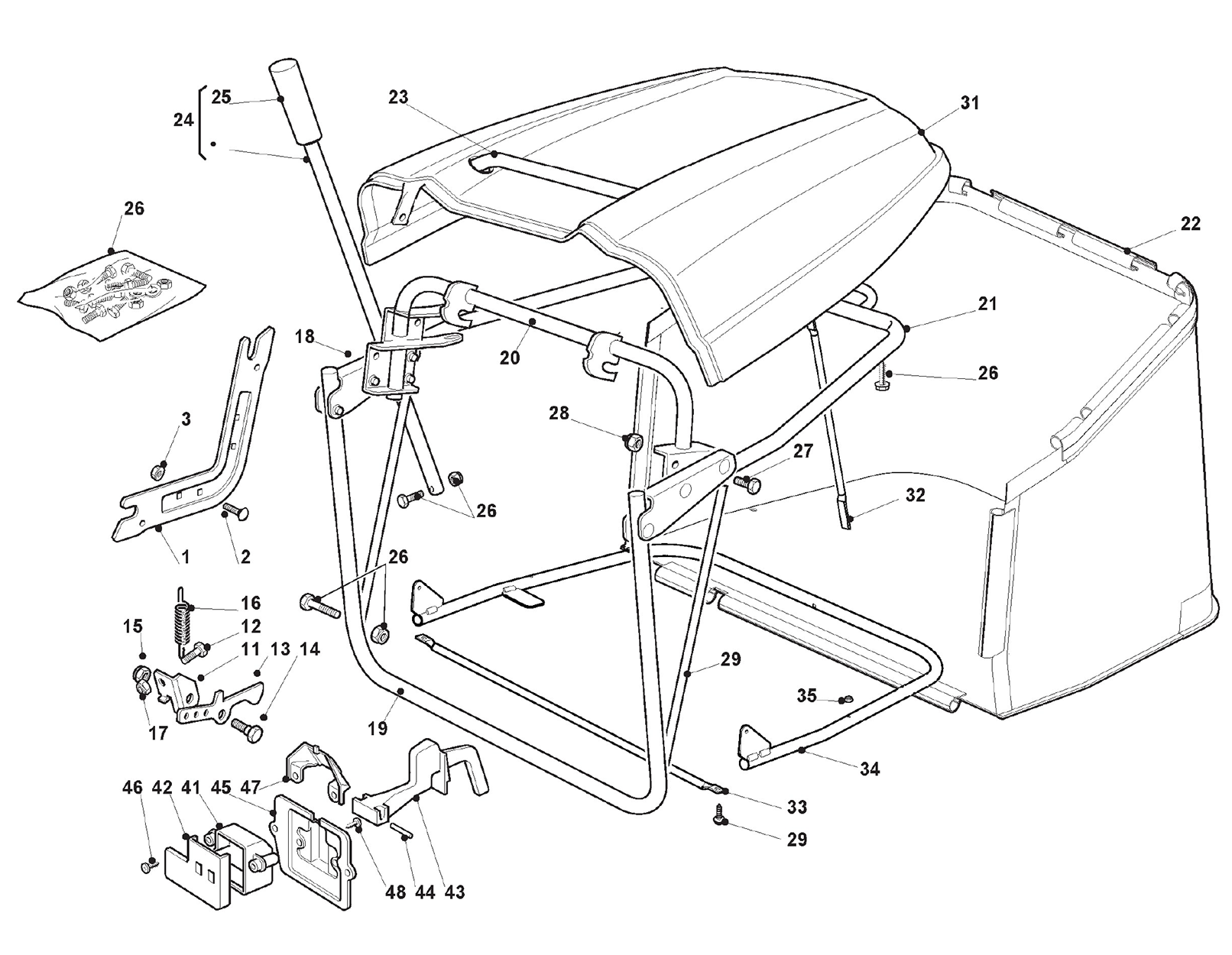

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325785275E0 | Support | Disponible | Voir la pièce |
| 2 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 2 | G9897082016R | Vis | Non reliée | |
| 3 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G325755031E2 | Equere support | Disponible | Voir la pièce |
| 12 | - | N | Non reliée | |
| 13 | G325774315E1 | Etrier | Disponible | Voir la pièce |
| 14 | G125510080E2 | Pivot | Disponible | Voir la pièce |
| 15 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G122450432E0 | Ressort | Disponible | Voir la pièce |
| 17 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G382774251E0 | Etrier | Non reliée | |
| 19 | G382800099E0 | Chassis | Non reliée | |
| 20 | G382800103E0 | Châssis | Non reliée | |
| 21 | G382800101E1 | Châssis | Non reliée | |
| 22 | G182105921E0 | Bac | Non reliée | |
| 23 | G382394003E0 | Poignee anterieure | Disponible | Voir la pièce |
| 24 | G382869023E0 | Tuyau | Disponible | Voir la pièce |
| 25 | G125394508E0 | Poignée | Disponible | Voir la pièce |
| 26 | G382180138E0 | Kit vis | Non reliée | |
| 26 | G382180138E0 | Kit vis | Non reliée | |
| 26 | G382180138E0 | Kit vis | Non reliée | |
| 26 | G382180138E0 | Kit vis | Non reliée | |
| 27 | G112815240E0 | Vis | Disponible | Voir la pièce |
| 28 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G325650115E0 | Etrier | Non reliée | |
| 29 | G325650115E0 | Etrier | Non reliée | |
| 31 | G325110320E0 | Couvre-bac | Disponible | Voir la pièce |
| 32 | G325033049E1 | Tige | Non reliée | |
| 33 | G382650043E0 | Epaisseur | Non reliée | |
| 34 | G382800173E0 | Châssis | Non reliée | |
| 35 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G125600041E0 | Protection | Disponible | Voir la pièce |
| 42 | G125600042E0 | Couvercle | Disponible | Voir la pièce |
| 43 | G125318124E0 | Levier | Disponible | Voir la pièce |
| 44 | G112400030E0 | Pivot | Disponible | Voir la pièce |
| 45 | G325785272E0 | Protection micro | Disponible | Voir la pièce |
| 45 | G325785272E1 | Protection micro | Non reliée | |
| 46 | G112728440E0 | Vis | Disponible | Voir la pièce |
| 47 | G125600048E0 | Couvercle protection | Disponible | Voir la pièce |
| 48 | G112735110E0 | Vis | Disponible | Voir la pièce |

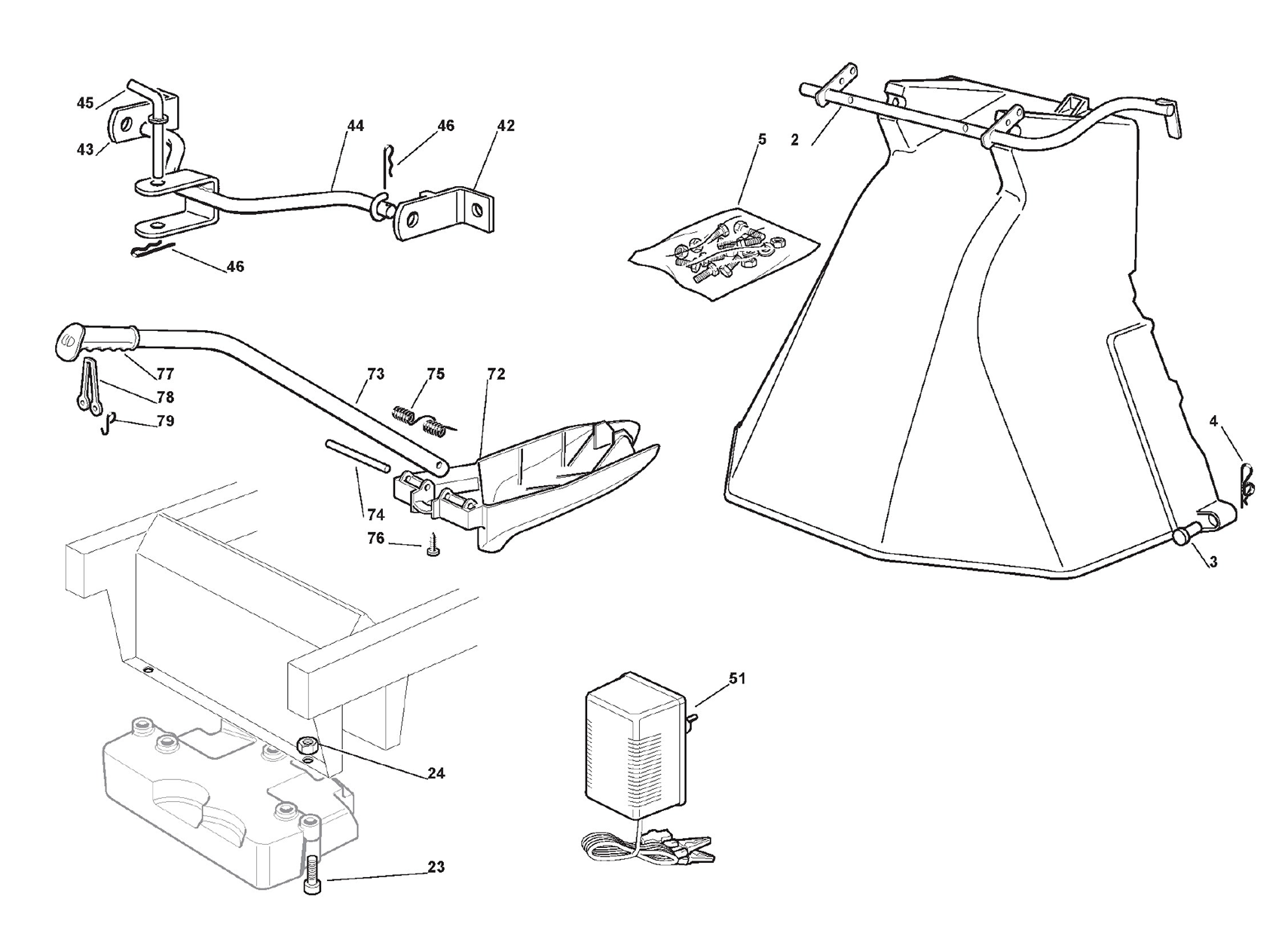

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G382869035E0 | Tuyau | Disponible | Voir la pièce |
| 3 | G125510022E1 | Pivot | Disponible | Voir la pièce |
| 4 | G124487998E0 | Goupille | Disponible | Voir la pièce |
| 5 | G382180062E0 | Kit vis | Disponible | Voir la pièce |
| 23 | G112760520E0 | Vis | Disponible | Voir la pièce |
| 24 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G382735502E0 | Etrier | Disponible | Voir la pièce |
| 43 | G325774213E0 | Etrier | Disponible | Voir la pièce |
| 44 | G382033117E0 | Barre | Disponible | Voir la pièce |
| 45 | G125510021E1 | Pivot | Disponible | Voir la pièce |
| 46 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 46 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 51 | G113492500E1R | Charge batterie | Non reliée | |
| 72 | G125140091E0 | Deflecteur | Disponible | Voir la pièce |
| 73 | G325394005E0 | Poignee | Disponible | Voir la pièce |
| 74 | G125510074E0 | Pivot | Disponible | Voir la pièce |
| 75 | G125430240E0 | Ressort | Disponible | Voir la pièce |
| 76 | G112728680E0 | Vis | Disponible | Voir la pièce |
| 77 | G325280000E1 | Poignée | Disponible | Voir la pièce |
| 78 | G125840011E1 | Entretoise | Disponible | Voir la pièce |
| 79 | G125253004E0 | Crochet | Disponible | Voir la pièce |

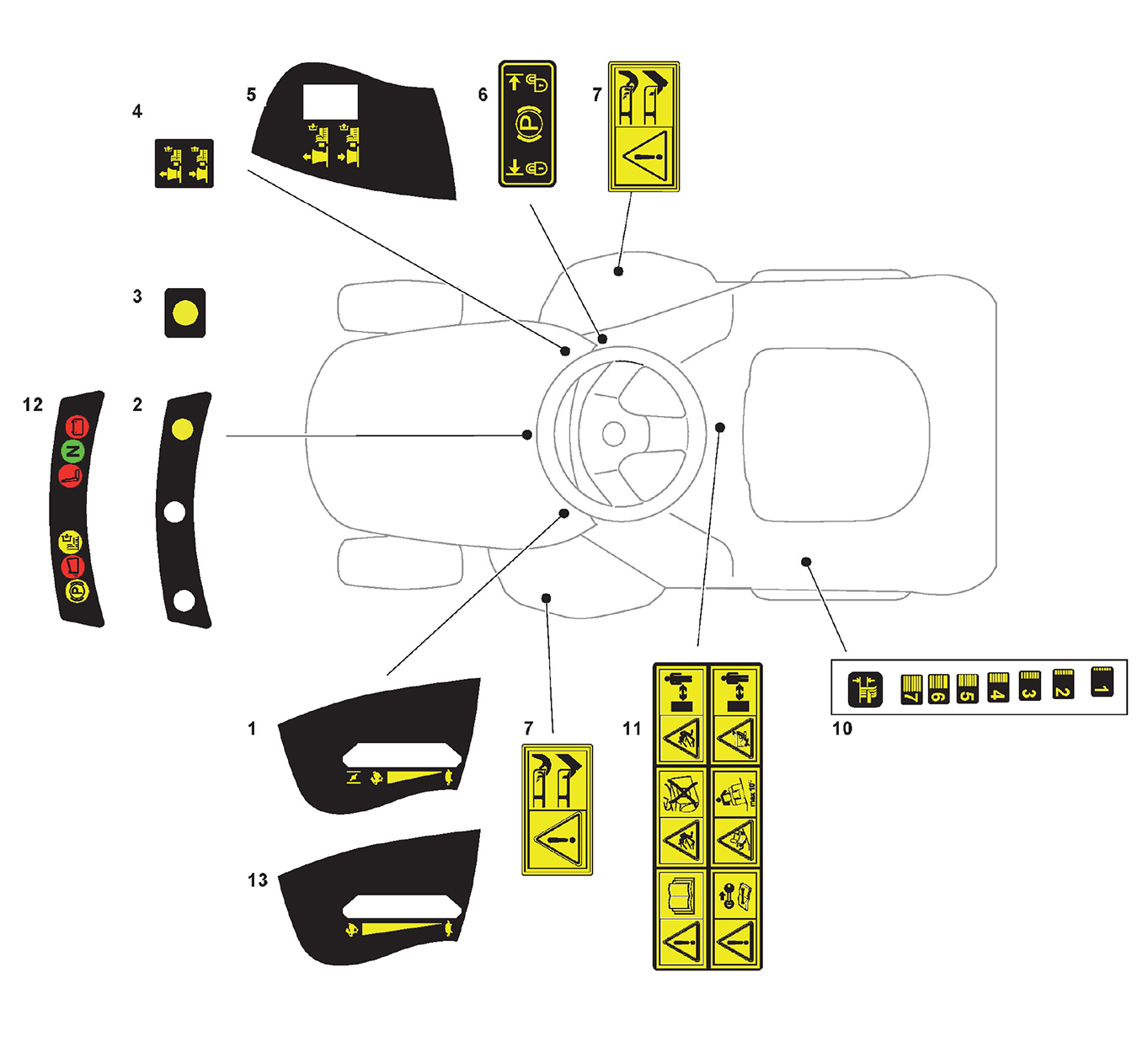

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114361440E0 | Etiquette | Disponible | Voir la pièce |
| 2 | - | N | Non reliée | |
| 3 | G125420018E0 | Etiquette | Disponible | Voir la pièce |
| 4 | G114361438E0 | Etiquette | Disponible | Voir la pièce |
| 5 | G114361439E0 | Etiquette | Disponible | Voir la pièce |
| 6 | G114361452E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 7 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 10 | G114361441E0 | Etiquette | Disponible | Voir la pièce |
| 11 | G114361553E1 | Etiquette | Disponible | Voir la pièce |
| 12 | G125420020E0 | Etiquette | Disponible | Voir la pièce |
| 13 | - | N | Non reliée |

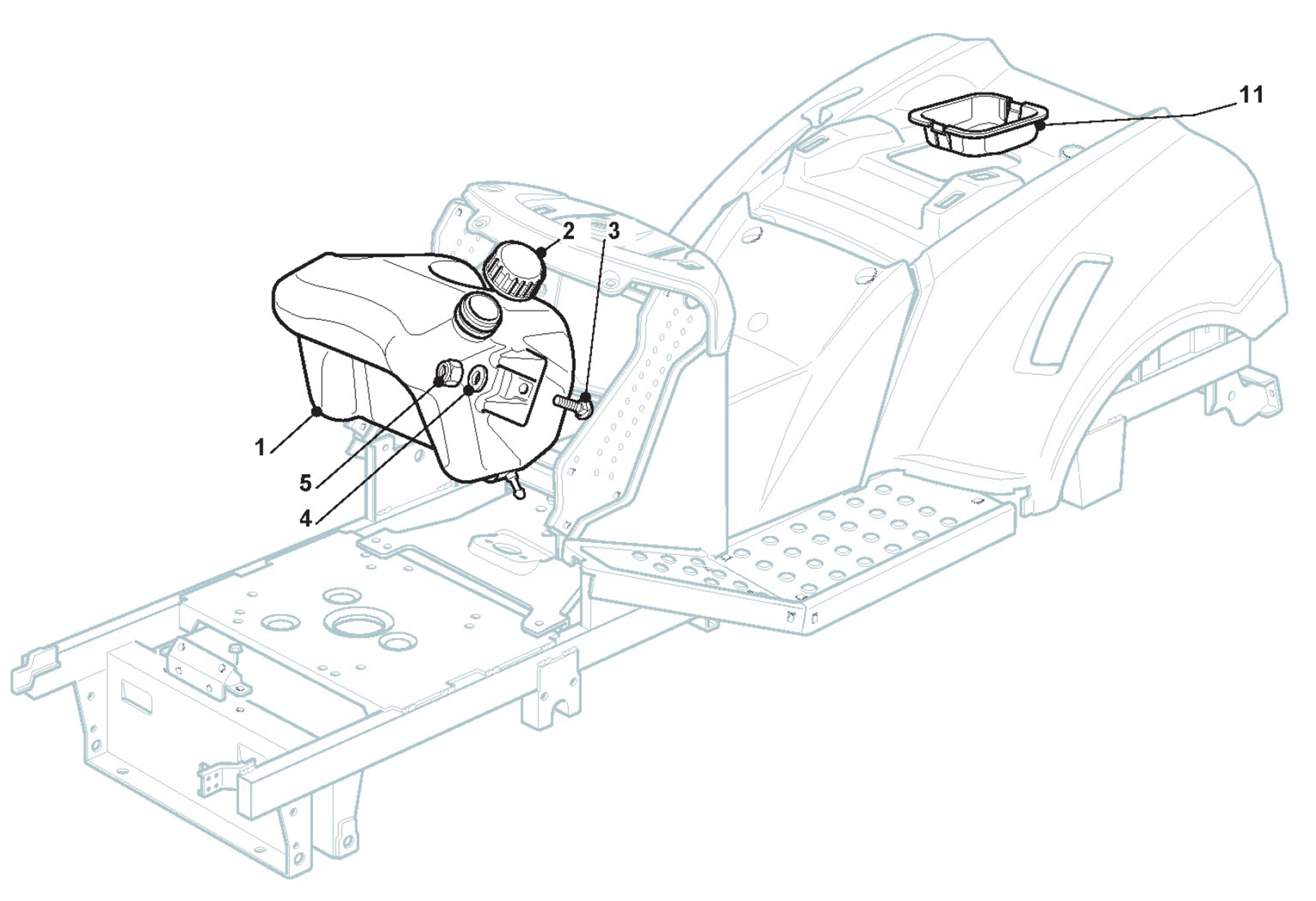

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325735128E0 | Reservoir | Non reliée | |
| 2 | G125795000E1 | Bouchon | Disponible | Voir la pièce |
| 3 | G112815210E0 | Vis | Disponible | Voir la pièce |
| 4 | G325160039E0 | Entretoise | Disponible | Voir la pièce |
| 5 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G325207176E0 | Reservoir | Disponible | Voir la pièce |

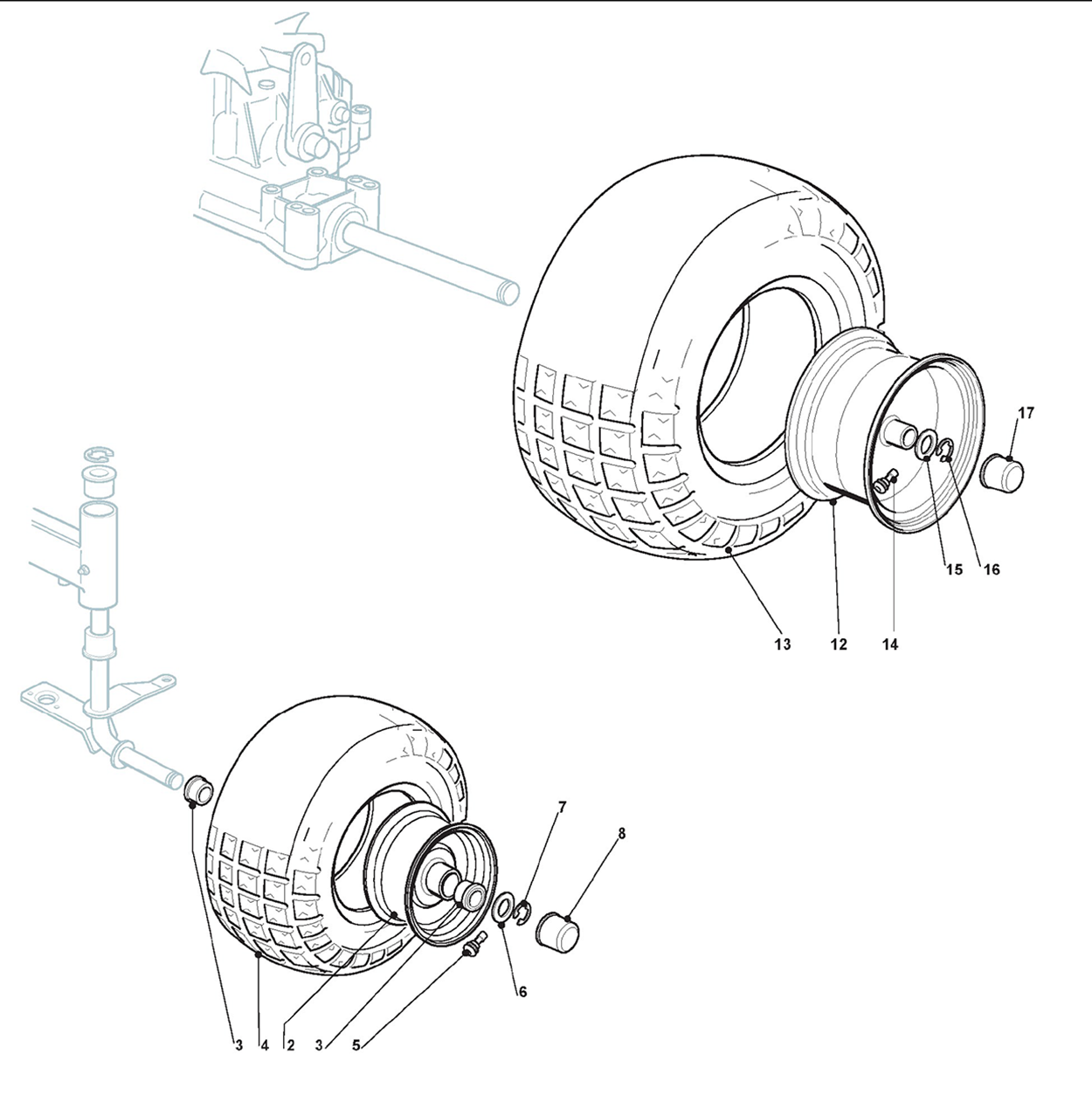

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G182000590E1 | Bandage roue | Disponible | Voir la pièce |
| 3 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 3 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 4 | G382680049E0 | Roue | Disponible | Voir la pièce |
| 5 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 6 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 7 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 8 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |
| 12 | G182001505E0R | Bandage roue | Non reliée | |
| 13 | - | N | Non reliée | |
| 14 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 15 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 16 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 17 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |

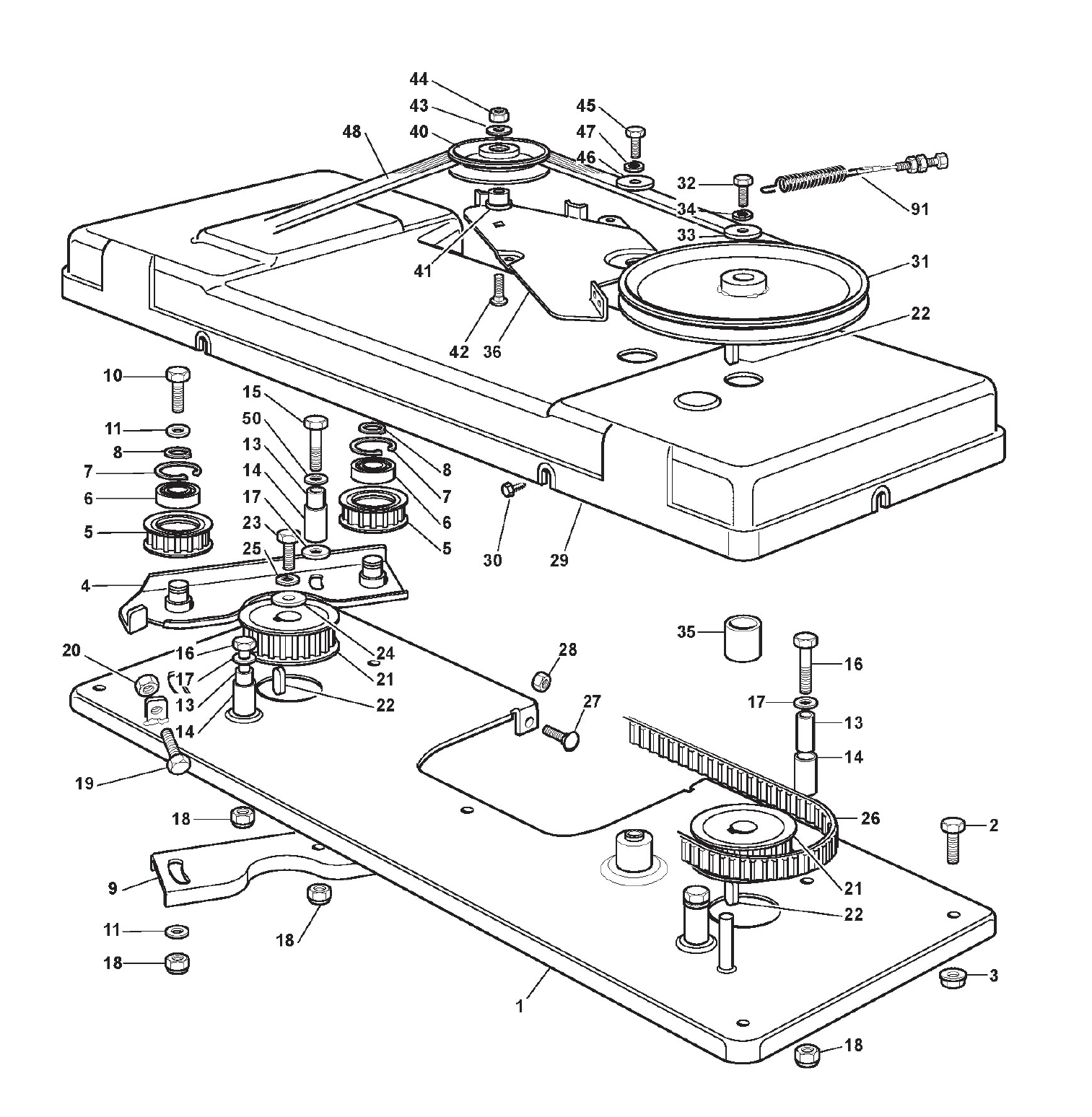

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382547029E3R | Plaquette | Non reliée | |
| 2 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 3 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G382785084E3R | Support | Non reliée | |
| 5 | G125601559E1R | Poulie | Non reliée | |
| 5 | G125601559E1R | Poulie | Non reliée | |
| 6 | G119216048E0 | Roulement | Disponible | Voir la pièce |
| 6 | G119216048E0 | Roulement | Disponible | Voir la pièce |
| 7 | G112610800E0 | Bague | Disponible | Voir la pièce |
| 7 | G112610800E0 | Bague | Disponible | Voir la pièce |
| 8 | G112609200E0 | Bague | Disponible | Voir la pièce |
| 8 | G112609200E0 | Bague | Disponible | Voir la pièce |
| 9 | G325650037E1 | Renforcement | Disponible | Voir la pièce |
| 10 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 11 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 11 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G125160003E2 | Entretoise | Disponible | Voir la pièce |
| 13 | G125160003E2 | Entretoise | Disponible | Voir la pièce |
| 13 | G125160003E2 | Entretoise | Disponible | Voir la pièce |
| 14 | G125038000E0R | Bague | Non reliée | |
| 14 | G125038000E0R | Bague | Non reliée | |
| 14 | G125038000E0R | Bague | Non reliée | |
| 15 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 16 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 16 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112793900E0 | Vis | Disponible | Voir la pièce |
| 20 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G125601560E0R | Poulie | Non reliée | |
| 21 | G125601560E0R | Poulie | Non reliée | |
| 22 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 22 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 22 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 23 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 24 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 25 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G135065605E0R | Courroie | Non reliée | |
| 27 | G112815202E0R | Vis | Non reliée | |
| 28 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G125060100E3 | Carter | Disponible | Voir la pièce |
| 30 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 31 | G125601550E0 | Poulie | Disponible | Voir la pièce |
| 32 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 33 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G125160002E1 | Entretoise | Disponible | Voir la pièce |
| 36 | G325318115E2R | Levier (frein) | Non reliée | |
| 40 | G125601613E1R | Poulie | Non reliée | |
| 41 | G125160079E0 | Entretoise | Disponible | Voir la pièce |
| 42 | G112818900E0 | Vis | Disponible | Voir la pièce |
| 43 | G122671651E0 | Rondelle | Non reliée | |
| 44 | G112155000E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 46 | G112523070E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G135062813E1 | Courroie | Disponible | Voir la pièce |
| 50 | G122671651E0 | Rondelle | Non reliée | |
| 91 | G182004608E0R | Cable | Non reliée |
