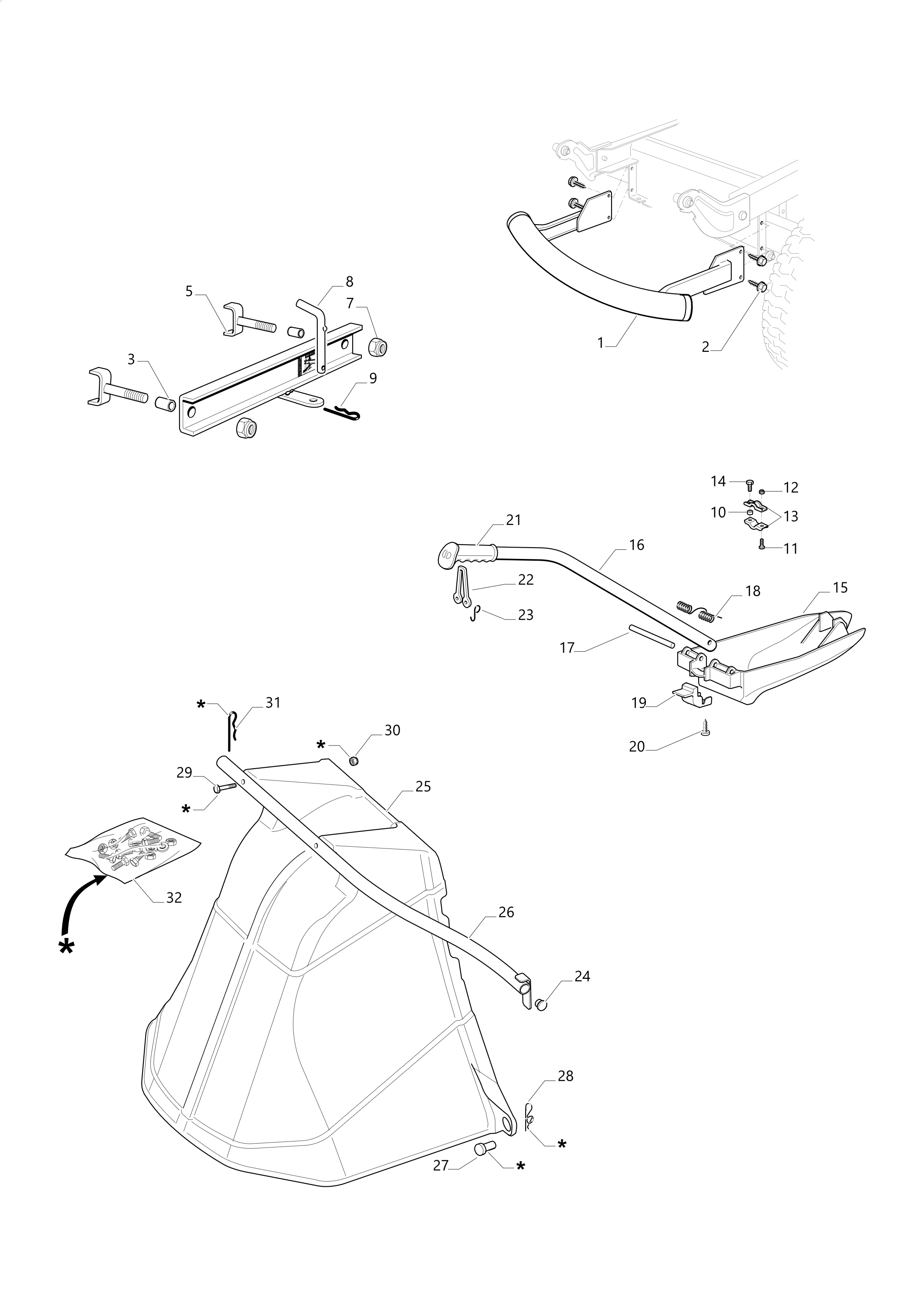

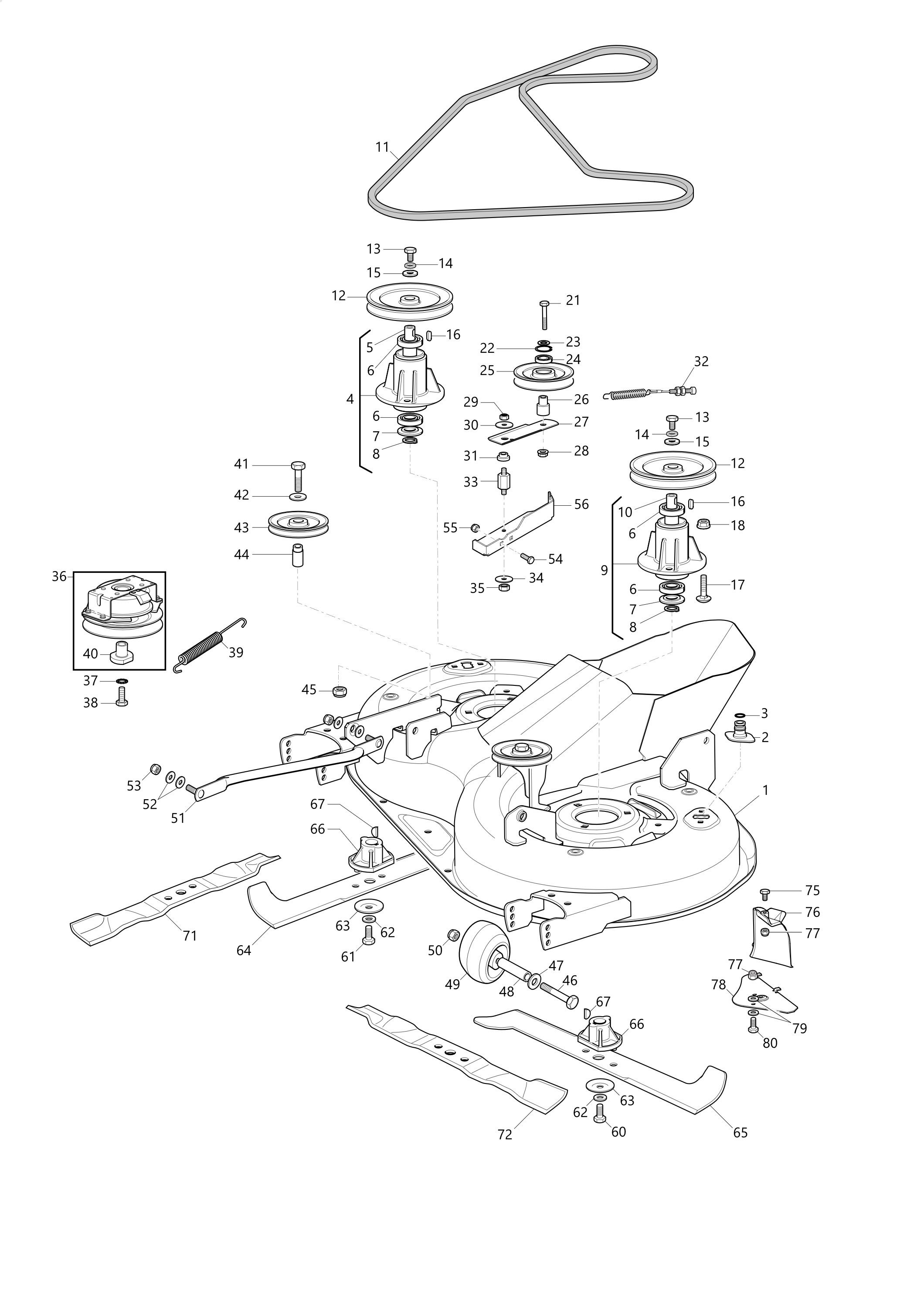

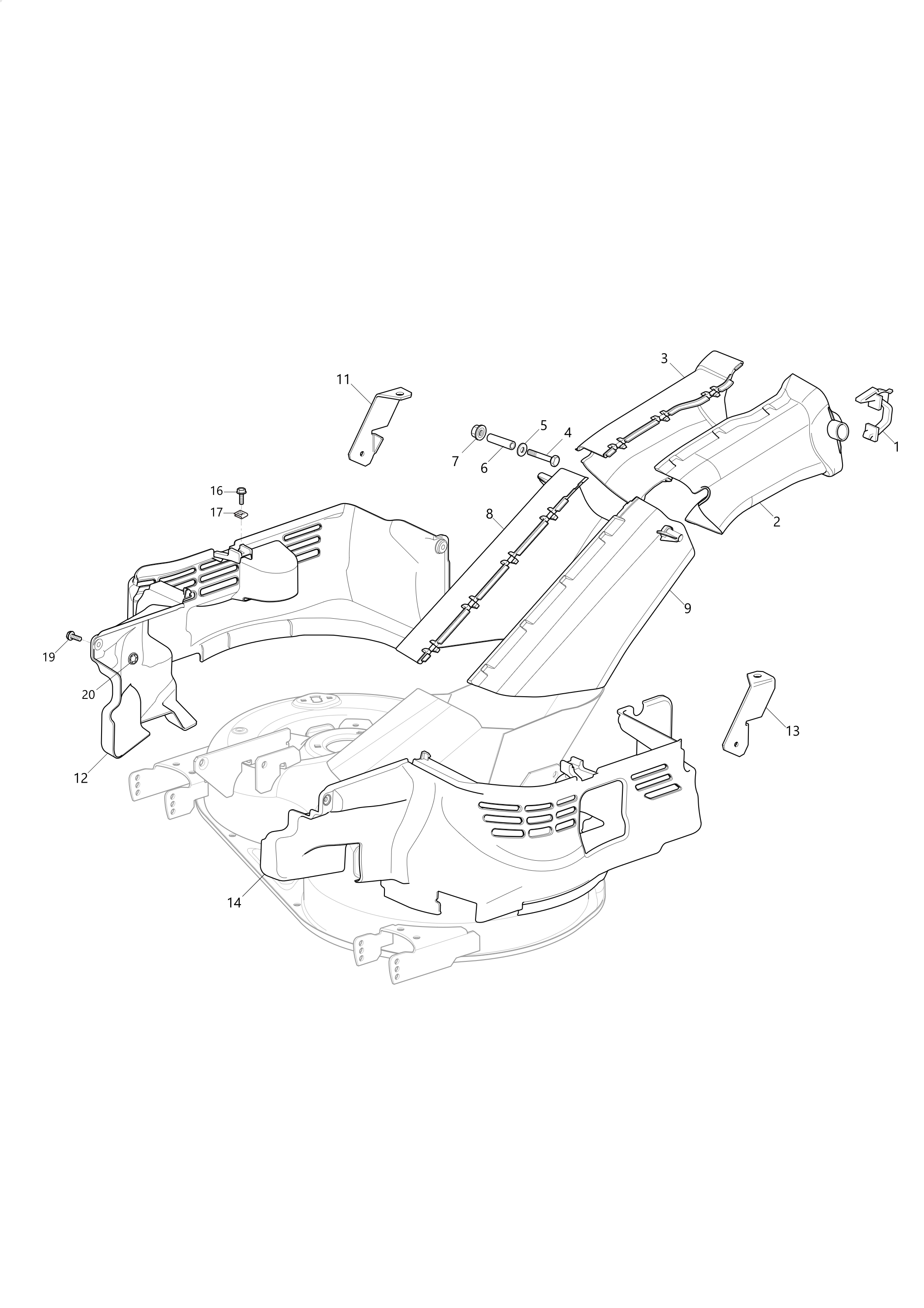

Vue Éclatée OM 84/12,5 K M Cat. 2023

Vue Éclatée OM 84/12,5 K M Cat. 2023

Retrouvez les pièces détachées, références et repères disponibles pour OM 84/12,5 K M Cat. 2023.

Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G114361553E1 Etiquette Disponible Voir la pièce
3 G114363699E0 Etiquette Disponible Voir la pièce
4 G114361438E0 Etiquette Disponible Voir la pièce
5 G114366142E0 Etiquette Disponible Voir la pièce
6 G114363700E0 Etiquette Disponible Voir la pièce
8 G114356699E1 Etiquette Disponible Voir la pièce
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G125795001E1 Bouchon Disponible Voir la pièce
2 G125943010E0 Vis Disponible Voir la pièce
3 G325735126E1 Reservoir Disponible Voir la pièce
4 G118375051E1 Bande Disponible Voir la pièce
4 G118375051E1 Bande Disponible Voir la pièce
4 G118375051E1 Bande Disponible Voir la pièce
4 G118375051E1 Bande Disponible Voir la pièce
5 G325869057E0 Tube de connexion 1000 mm Disponible Voir la pièce
6 G118566119E0R Robinet Non reliée
11 G112735108E1 Vis Disponible Voir la pièce
12 G127598060E0 Tuyau Disponible Voir la pièce
13 G118401001E1 Joint Disponible Voir la pièce
14 G118737849E0 Bouchon Disponible Voir la pièce
15 G325108044E1 Carter Disponible Voir la pièce
21 G112792611E0 Vis Disponible Voir la pièce
22 G112540260E0 Rondelle Disponible Voir la pièce
23 G382598045E0 Protection Disponible Voir la pièce
24 G182750010E0 Silencieux Disponible Voir la pièce
25 G112360425E0 Ecrou Disponible Voir la pièce
26 G112792611E0 Vis Disponible Voir la pièce
27 G112540260E0 Rondelle Disponible Voir la pièce
28 G118738231E2R Pot dechappement Non reliée
29 G112737450E0R Vis Non reliée
30 G112540260E0 Rondelle Disponible Voir la pièce
35 G325394531E0 Poignée Disponible Voir la pièce
36 G182000215E0 Accelerateur Disponible Voir la pièce
37 G112726388E0R Vis Non reliée
38 G112290800E0 Ecrou Disponible Voir la pièce
39 G112726388E0R Vis Non reliée
40 G112540020E0 Rondelle Disponible Voir la pièce
41 G112521310E0 Rondelle Disponible Voir la pièce
42 G114363697E0 Etiquette Disponible Voir la pièce
51 G118736112E0 Rele Disponible Voir la pièce
52 G112361005E0 Ecrou Disponible Voir la pièce
53 G125065002E0 Cable Disponible Voir la pièce
54 G118564864E1 Capuchon Disponible Voir la pièce
55 G112790781E0 Vis Disponible Voir la pièce
56 G112154510E0 Ecrou Disponible Voir la pièce
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G118551217E0 Ens. capot Non reliée
2 G118551273E0 Boite Non reliée
3 G118550527E0 Protection fltre Disponible Voir la pièce
5 G112791213E1 Vis Disponible Voir la pièce
6 G118550237E0 Ecrou Disponible Voir la pièce
7 G118550236E0 Coupe démarreur Disponible Voir la pièce
8 G118550235E1 Ventilateur Disponible Voir la pièce
9 G118550234E2 Ens. volant Disponible Voir la pièce
10 G118552635E0R Ens. moteur de demarreur Non reliée
11 G112691100E0 Vis Disponible Voir la pièce
12 G118552672E0R Ens. bobine, chargeur Non reliée
13 G118551438E0 Bobine Disponible Voir la pièce
15 3055122R Bougie Non reliée
16 G118551428E1 Regulateur Non reliée
17 G118551439E0 Cable Disponible Voir la pièce
18 G118550331E1 Ens. comand du accelerateur Disponible Voir la pièce
19 G118550212E0 Fixation cable Disponible Voir la pièce
20 G118550213E0 Ressort Disponible Voir la pièce
21 G118551219E0 Tige Disponible Voir la pièce
22 G118551218E0 Tige Disponible Voir la pièce
23 G118551267E0 Etrier Disponible Voir la pièce
24 G118551221E0 Levier accelerateur Disponible Voir la pièce
25 G118551277E0 Vis Disponible Voir la pièce
26 G118552602E0R Carburateur Non reliée
27 G118550225E1 Tuyau soupirail Disponible Voir la pièce
28 G118551512E0 Collecteur aspiration Non reliée
30 G118550322E0 Couvercle filtre aire Disponible Voir la pièce
31 G118550321E0 Filtre aire Disponible Voir la pièce
32 G118550764E0 Joint Disponible Voir la pièce
33 G112154510E0 Ecrou Disponible Voir la pièce
34 G118551514E0 Conduite combustible Non reliée
35 G118550427E0 Filtre Carburant Non reliée
36 G118551279E0 Goujon Disponible Voir la pièce
37 G118551263E0 Joint Disponible Voir la pièce
38 G118551265E0 Bride termique Disponible Voir la pièce
39 G118551262E0 Joint Disponible Voir la pièce
39 G118551262E0 Joint Disponible Voir la pièce
40 G118551259E0 Protection Disponible Voir la pièce
42 G118551260E0 Protection Disponible Voir la pièce
45 G118550365E1 Kit réparation Disponible Voir la pièce
46 G118550332E1 Charbon Disponible Voir la pièce
47 G118550440E0 Kit réparation Disponible Voir la pièce
48 G118550442E0 Kit garnitures carburateur Disponible Voir la pièce
51 G118550439E2R Moteur complet Non reliée
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G118551418E0 Joint d Non reliée
2 G118551225E0 Carter moteur Non reliée
3 G118551227E0 Couvercle Disponible Voir la pièce
4 G118551229E0 Joint Disponible Voir la pièce
5 G118550303E0 Soupape Disponible Voir la pièce
6 G118551284E0 Roulement Disponible Voir la pièce
7 G118551242E0 Contrepoids (rouge) Disponible Voir la pièce
8 G118551243E0 Contrepoids (rouge) Disponible Voir la pièce
9 G118551282E0 Rondelle Disponible Voir la pièce
10 G118551286E0 Bague or Disponible Voir la pièce
11 G118550227E0 Roulement Disponible Voir la pièce
11 G118550227E0 Roulement Disponible Voir la pièce
12 G118550232E0 Jeu arbre moteur Disponible Voir la pièce
13 G118550288E0 Clavette Disponible Voir la pièce
14 G118550231E1 Bielle Disponible Voir la pièce
15 G118551283E0 Bague Disponible Voir la pièce
16 G118551241E0 Axe piston Disponible Voir la pièce
17 G118551509E0 Piston Non reliée
18 G118551508E0 Kit segments Non reliée
19 G118551511E0 Arbre à cames Non reliée
20 G118551252E0 Soupape Disponible Voir la pièce
21 G118550242E1 Ens. tige Disponible Voir la pièce
22 G118551506E0 Kit régulateur Non reliée
23 G118551505E0 Tige Non reliée
25 G118551285E0 Joint d Disponible Voir la pièce
26 G118550856E0 Fourchette Disponible Voir la pièce
27 G118551220E0 Bras complet Disponible Voir la pièce
28 G118550805E0 Vis Disponible Voir la pièce
29 G118550806E0 Ecrou Disponible Voir la pièce
30 G118550355E1 Joint Disponible Voir la pièce
31 G118551258E0 Anneau ressort Disponible Voir la pièce
32 G118551257E1 Couvercle Disponible Voir la pièce
34 G118551256E1 Filtre huile Disponible Voir la pièce
35 G118551207E0 Couvercle subassment Disponible Voir la pièce
36 G118551418E0 Joint d Non reliée
37 G112691115E0 Vis Disponible Voir la pièce
40 G118550224E1 Pompe huile Disponible Voir la pièce
41 G118551507E0 Joint Non reliée
42 G118550223E0 Couvercle pompe à huile Disponible Voir la pièce
43 G118550444E1 Ensemble tuyau niveau huile Non reliée
44 G112674701E0 Vis Disponible Voir la pièce
45 G118551230E0 Bague Disponible Voir la pièce
46 G118551228E0 Couvercle Disponible Voir la pièce
51 G118551235E0 Joint Non reliée
52 G118551503E0 Tête cylindre Non reliée
53 G118551289E0 Kit soupape Disponible Voir la pièce
54 G118551245E0 Guide Disponible Voir la pièce
55 G118551248E0 Joint Disponible Voir la pièce
56 G118550529E0 Ressort soupape Disponible Voir la pièce
57 G118551247E0 Soupape Disponible Voir la pièce
58 G118551246E0 Guide Disponible Voir la pièce
59 G118551244E0 Bouchon Disponible Voir la pièce
60 G118551254E0 Bride Disponible Voir la pièce
61 G118551510E0 Balancier Non reliée
62 G118551278E0 Vis Disponible Voir la pièce
63 L66151483 Jeu couvercle Non reliée
64 G118551534E0 Couvercle Non reliée
65 L66151483 Jeu couvercle Non reliée
65 L66151483 Jeu couvercle Non reliée
65 L66151483 Jeu couvercle Non reliée
65 L66151483 Jeu couvercle Non reliée
66 G118551272E0 Joint Disponible Voir la pièce
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325774501E0 Etrier Disponible Voir la pièce
2 G325774507E0 Etrier Disponible Voir la pièce
3 G325650163E0 Renforcement Disponible Voir la pièce
3 G325650163E0 Renforcement Disponible Voir la pièce
4 G112792611E0 Vis Disponible Voir la pièce
4 G112792611E0 Vis Disponible Voir la pièce
5 G112792611E0 Vis Disponible Voir la pièce
6 G325547299E2R Plaquette Non reliée
7 G112789021E0R Vis Non reliée
8 G127430600E0 Bride Disponible Voir la pièce
9 G112154330E0 Ecrou Disponible Voir la pièce
10 G125943010E0 Vis Disponible Voir la pièce
11 G112789021E0R Vis Non reliée
12 G112523020E0 Rondelle Disponible Voir la pièce
13 G112437503E0 Plaque Disponible Voir la pièce
15 G112728697E0R Vis Non reliée
16 G325109522E0 Couvercle Disponible Voir la pièce
17 G325318276E0 Levier Disponible Voir la pièce
18 G325785428E1R Support Non reliée
19 G125943010E0 Vis Disponible Voir la pièce
20 G325318277E0 Levier Disponible Voir la pièce
25 G112793102E0 Vis Disponible Voir la pièce
26 G325774521E0 Etrier Disponible Voir la pièce
26 G325774521E0 Etrier Disponible Voir la pièce
30 G112789021E0R Vis Non reliée
31 G325755061E0 Equere support Disponible Voir la pièce
32 G112154330E0 Ecrou Disponible Voir la pièce
33 G325774533E0 Etrier Disponible Voir la pièce
34 G125510080E2 Pivot Disponible Voir la pièce
35 G112154510E0 Ecrou Disponible Voir la pièce
36 G125430282E1 Ressort Disponible Voir la pièce
37 G382547071E1 Plaquette Disponible Voir la pièce
40 G382180146E0 Kit vis Non reliée
40 G382180146E0 Kit vis Non reliée
40 G382180146E0 Kit vis Non reliée
40 G382180146E0 Kit vis Non reliée
40 G382180146E0 Kit vis Non reliée
40 G382180146E0 Kit vis Non reliée
40 G382180146E0 Kit vis Non reliée
40 G382180146E0 Kit vis Non reliée
40 G382180146E0 Kit vis Non reliée
40 G382180146E0 Kit vis Non reliée
41 G325600107E0R Protection Non reliée
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G182040198E2 Cablage Non reliée
2 G382722476E1R Carte electronique Non reliée
3 G112735101E0 Vis Disponible Voir la pièce
4 G118450075E1 Interrupteur Disponible Voir la pièce
5 G382722476E1R Carte electronique Non reliée
6 G118210023E0 Clef a demarrage Disponible Voir la pièce
7 G118120068E0R Batterie Non reliée
8 G125430265E1 Ressort Disponible Voir la pièce
9 G118400863E0 Joint Disponible Voir la pièce
15 G133215000E0 Couvercle Disponible Voir la pièce
16 G133340036E0 Fusee Disponible Voir la pièce
16 G133340040E0 Fusee Disponible Voir la pièce
17 G133500007E0 Couvercle fusible Disponible Voir la pièce
18 G118450073E0R Interrupteur Non reliée
19 G119410622E1 Micro-interrupteur Non reliée
19 G119410622E1 Micro-interrupteur Non reliée
19 G119410622E1 Micro-interrupteur Non reliée
20 G182040186E0 Cable Disponible Voir la pièce
21 G118459100E0 Ampoule Disponible Voir la pièce
22 G119410605E1 Micro-interrupteur Disponible Voir la pièce
25 G113492500E1R Charge batterie Non reliée
26 G325605003E0 Interrupteur Disponible Voir la pièce
27 G325256250E0 Collier Disponible Voir la pièce
28 G182040174E0 Faiscau de phare LED Disponible Voir la pièce
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325110391E0 Couvercle Non reliée
2 G382500047E2 Pedale Non reliée
3 G112735599E0 Vis Disponible Voir la pièce
4 G325547231E1R Plaque Non reliée
5 G382000568E0 Tige Non reliée
6 G112521350E0 Rondelle Disponible Voir la pièce
7 G112436050E0 Plaque Disponible Voir la pièce
8 G325670011E0 Rondelle Disponible Voir la pièce
9 G112155000E0 Ecrou Disponible Voir la pièce
9 G112155000E0 Ecrou Disponible Voir la pièce
10 G125510166E0 Pivot Non reliée
11 G125160059E0 Entretoise Non reliée
12 G125601567E0 Poulie Disponible Voir la pièce
13 G112524010E0 Rondelle Non reliée
14 G125580030E0 Guide de courroire (mec.) Disponible Voir la pièce
15 G112360425E0 Ecrou Disponible Voir la pièce
20 G135062018E0 Courroie Non reliée
21 G125601613E1R Poulie Non reliée
22 G112691400E0 Vis Disponible Voir la pièce
22 G112691400E0 Vis Disponible Voir la pièce
22 G112691400E0 Vis Disponible Voir la pièce
23 G125160107E0 Entretoise Non reliée
24 G112521350E0 Rondelle Disponible Voir la pièce
24 G112521350E0 Rondelle Disponible Voir la pièce
25 G112155000E0 Ecrou Disponible Voir la pièce
25 G112155000E0 Ecrou Disponible Voir la pièce
25 G112155000E0 Ecrou Disponible Voir la pièce
26 G112155000E0 Ecrou Disponible Voir la pièce
27 G112523060E0R Rondelle Non reliée
27 G112523060E0R Rondelle Non reliée
28 G125601554E0 Poulie Non reliée
29 G382318283E1R Levier Non reliée
30 G112691600E0 Vis Disponible Voir la pièce
31 G125038021E0 Bague Disponible Voir la pièce
31 G125038021E0 Bague Disponible Voir la pièce
32 G125160027E0 Entretoise Disponible Voir la pièce
33 G112155000E0 Ecrou Disponible Voir la pièce
34 G125430262E0 Ressort Disponible Voir la pièce
35 G382820016E1 Entretoise Non reliée
36 G112293201E0 Ecrou Disponible Voir la pièce
37 G124487997E0 Goupille Disponible Voir la pièce
38 G112604899E0R Bague Non reliée
41 G125394509E1 Poignée Disponible Voir la pièce
42 68120034 Tige et poignée kit Disponible Voir la pièce
43 G325253011E1 Crochet Disponible Voir la pièce
44 G122524970E3 Pivot Disponible Voir la pièce
45 G112155000E0 Ecrou Disponible Voir la pièce
46 G125430213E0 Ressort Disponible Voir la pièce
47 G112523060E0R Rondelle Non reliée
51 G125160111E0 Entretoise Non reliée
51 G125160111E0 Entretoise Non reliée
52 G125601612E0R Poulie Non reliée
52 G125601612E0R Poulie Non reliée
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325394532E0 Pommeau Non reliée
2 G382318257E0 Levier Non reliée
3 G382774259E1 Arrêt Non reliée
4 G112692050E0 Vis Disponible Voir la pièce
5 G125430226E0 Ressort Disponible Voir la pièce
6 G112155000E0 Ecrou Disponible Voir la pièce
7 G125510035E0 Pivot Disponible Voir la pièce
8 G322672151E0 Rondelle Disponible Voir la pièce
9 G112155010E0 Ecrou Disponible Voir la pièce
10 G112523060E0R Rondelle Non reliée
11 G112155010E0 Ecrou Disponible Voir la pièce
12 G382000567E1R Tige Non reliée
13 G112154210E0 Ecrou Disponible Voir la pièce
14 G112521340E0 Rondelle Disponible Voir la pièce
15 G325318235E0 Levier Non reliée
16 G112141418E0 Goupille Disponible Voir la pièce
17 G112735520E0 Vis Disponible Voir la pièce
18 G112540040E0 Rondelle Disponible Voir la pièce
19 G322680009E0 Rondelle Disponible Voir la pièce
21 G112691600E0 Vis Disponible Voir la pièce
22 G112521350E0 Rondelle Disponible Voir la pièce
23 G118400910E4R Axe Non reliée
24 G112155000E0 Ecrou Disponible Voir la pièce
25 G182601509E0 Poulie Disponible Voir la pièce
26 G112139430E0 Clavette Disponible Voir la pièce
27 G112608950E0 Bague Disponible Voir la pièce
28 G125270329E0 Guide Non reliée
29 G112735599E0 Vis Disponible Voir la pièce
29 G112735599E0 Vis Disponible Voir la pièce
30 G125270330E0 Guide Non reliée
31 G112792611E0 Vis Disponible Voir la pièce
31 G112792611E0 Vis Disponible Voir la pièce
32 G325785315E0 Support Non reliée
33 G114366141E0 Etiquette Non reliée
34 G119410608E1 Micro-interrupteur Disponible Voir la pièce
35 G325785483E1R Support Non reliée
36 G112815202E0R Vis Non reliée
37 G112154510E0 Ecrou Disponible Voir la pièce
38 G119410623E0 Micro-interrupteur Non reliée
39 G112792611E0 Vis Disponible Voir la pièce
40 G112155000E0 Ecrou Disponible Voir la pièce
41 G125670005E2 Rondelle Disponible Voir la pièce
43 G125670005E2 Rondelle Disponible Voir la pièce
44 G112001010E0 Bague Disponible Voir la pièce
45 G322110233E0 Enjoliveur Disponible Voir la pièce
46 G382680092E0 Roue Non reliée
47 G125950000E0 Soupape Disponible Voir la pièce
48 G125590023E0R Pneumatique Non reliée
49 G112540221E0 Rondelle Non reliée
50 G133800001E0 Crochet Non reliée
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382785289E1R Kit support Non reliée
1 G382785289E1R Kit support Non reliée
5 G125270802E0 Joint Disponible Voir la pièce
6 G125270803E0 Joint Disponible Voir la pièce
11 G382800147E0 Châssis Non reliée
12 G382800145E0 Châssis Non reliée
13 G325650161E0 Renforcement Non reliée
13 G325650161E0 Renforcement Non reliée
14 G382800143E0 Châssis Non reliée
16 G325110437E0 Couvercle Non reliée
19 G325785417E0 Support Non reliée
20 G325394538E0 Poignee Non reliée
25 G182105942E0 Bac Non reliée
31 G382180122E1 Kit vis Non reliée
31 G382180122E1 Kit vis Non reliée
31 G382180122E1 Kit vis Non reliée
31 G382180122E1 Kit vis Non reliée
31 G382180122E1 Kit vis Non reliée
31 G382180122E1 Kit vis Non reliée
31 G382180122E1 Kit vis Non reliée
31 G382180122E1 Kit vis Non reliée
31 G382180122E1 Kit vis Non reliée
31 G382180122E1 Kit vis Non reliée
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G114370999E0 Etiquette Non reliée
2 G114370997E0 Etiquette Non reliée
2 G114370997E0 Etiquette Non reliée
6 G114371002E0 Etiquette Non reliée
7 G114371759E0 Etiquette Non reliée
8 - N Non reliée
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G112692050E0 Vis Disponible Voir la pièce
2 G112540260E0 Rondelle Disponible Voir la pièce
3 G112523070E0 Rondelle Disponible Voir la pièce
4 G125160047E0 Entretoise Disponible Voir la pièce
5 G325785318E0 Support Disponible Voir la pièce
6 G325038008E0 Bague Disponible Voir la pièce
7 G125520007E0 Planton Disponible Voir la pièce
8 G112620300E0 Goupille Disponible Voir la pièce
9 G112622650E0 Goupille Disponible Voir la pièce
10 G125570003E0 Pignon Disponible Voir la pièce
11 G127943054E0R Vis Non reliée
12 G325785213E1 Support Disponible Voir la pièce
13 G325743000E0 Joint Disponible Voir la pièce
14 G112521370E0 Rondelle Disponible Voir la pièce
15 G112436030E0 Plaquette Disponible Voir la pièce
20 G322672151E0 Rondelle Disponible Voir la pièce
21 G125510173E0 Pivot Non reliée
22 G125670023E0 Rondelle Disponible Voir la pièce
23 G125510165E0 Pivot Non reliée
24 G325735519E0 Secteur Disponible Voir la pièce
25 G325547233E0 Plaque Disponible Voir la pièce
26 G112369500E0 Disque Disponible Voir la pièce
27 G122160400E0 Disque Non reliée
28 G112155010E0 Ecrou Disponible Voir la pièce
29 G112155010E0 Ecrou Disponible Voir la pièce
31 G382000566E2 Tige Disponible Voir la pièce
32 G112156602E0 Ecrou Disponible Voir la pièce
32 G112156602E0 Ecrou Disponible Voir la pièce
38 G125510103E0 Pivot Disponible Voir la pièce
39 G325840029E0 Entretoise Disponible Voir la pièce
40 G325038007E0 Bague Disponible Voir la pièce
41 G382230373E1 Fuse Non reliée
42 G382230375E1 Fuse Non reliée
43 G112155000E0 Ecrou Disponible Voir la pièce
45 G382034030E0 Balancier Disponible Voir la pièce
46 G112379511E0 Graisseur Disponible Voir la pièce
47 G125034002E1 Bague Disponible Voir la pièce
48 G112001010E0 Bague Disponible Voir la pièce
51 G112692695E0 Vis Disponible Voir la pièce
52 G112523100E0R Rondelle Non reliée
52 G112523100E0R Rondelle Non reliée
53 G125160016E1 Entretoise Disponible Voir la pièce
54 G112587100E0 Rondelle Disponible Voir la pièce
55 G112295300E0 Ecrou Disponible Voir la pièce
61 G125122200E2 Roulement Disponible Voir la pièce
61 G125122200E2 Roulement Disponible Voir la pièce
62 G182001507E0R Bandage roue Non reliée
63 G125950000E0 Soupape Disponible Voir la pièce
64 G382680098E0R Roue avant complet Non reliée
66 G125670005E2 Rondelle Disponible Voir la pièce
67 G112001010E0 Bague Disponible Voir la pièce
68 G322110233E0 Enjoliveur Disponible Voir la pièce
70 G382180124E0 Kit vis Disponible Voir la pièce
71 68050029 Kit levier Disponible Voir la pièce
72 G112692395E2 Vis Non reliée
73 G112155020E0 Ecrou Disponible Voir la pièce
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G124487998E0 Goupille Disponible Voir la pièce
2 G125510169E1R Pivot Non reliée
3 G112155000E0 Ecrou Disponible Voir la pièce
3 G112155000E0 Ecrou Disponible Voir la pièce
3 G112155000E0 Ecrou Disponible Voir la pièce
4 G112735599E0 Vis Disponible Voir la pièce
5 G325547225E0 Plaque Disponible Voir la pièce
6 G325547227E0 Plaque Disponible Voir la pièce
11 G382785169E1 Support du colonne Disponible Voir la pièce
12 G112792611E0 Vis Disponible Voir la pièce
15 G112792611E0 Vis Disponible Voir la pièce
17 G112792611E0 Vis Disponible Voir la pièce
18 G112792611E0 Vis Disponible Voir la pièce
19 G112155000E0 Ecrou Disponible Voir la pièce
20 G325500050E0R Estrade Non reliée
21 G325500051E0R Estrade Non reliée
22 G112735599E0 Vis Disponible Voir la pièce
23 G382785223E1R Support marchepied Non reliée
24 G382785221E1R Support marchepied Non reliée
25 G112293201E0 Ecrou Disponible Voir la pièce
26 G325820109E1 Support siege Disponible Voir la pièce
27 G125160048E0 Entretoise Disponible Voir la pièce
28 G125430263E0 Ressort Disponible Voir la pièce
30 G325820111E1 Support Disponible Voir la pièce
31 G125430264E1ER Ressort Non reliée
32 G112521350E0 Rondelle Disponible Voir la pièce
33 G112691400E0 Vis Disponible Voir la pièce
34 G325600148E0R Couvercle Non reliée
35 G382547061E1R Plaquette Non reliée
36 G122524970E3 Pivot Disponible Voir la pièce
37 G382820151E2R Support siege Non reliée
38 G112155010E0 Ecrou Disponible Voir la pièce
39 G118203854E0 Capuchon Disponible Voir la pièce
40 G112792611E0 Vis Disponible Voir la pièce
40 G112792611E0 Vis Disponible Voir la pièce
40 G112792611E0 Vis Disponible Voir la pièce
41 G325650155E2R Support Non reliée
42 G325650157E2R Support Non reliée
45 G325785379E1 Support Disponible Voir la pièce
46 G112728697E0R Vis Non reliée
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325076962E0R Capot superieur Non reliée
2 G325410901E0 Masque Disponible Voir la pièce
3 G325410902E0 Masque Disponible Voir la pièce
4 G325785365E0 Support Disponible Voir la pièce
5 G112735420E0R Vis Non reliée
6 G325263318E0R Grille Non reliée
7 G112728697E0R Vis Non reliée
8 G325076963E1 Capot inferieur Disponible Voir la pièce
9 G114363699E0 Etiquette Disponible Voir la pièce
10 G112728697E0R Vis Non reliée
11 G325785298E0 Support Disponible Voir la pièce
12 G125943010E0 Vis Disponible Voir la pièce
13 G325270325E0 Guide Disponible Voir la pièce
14 G112735599E0 Vis Disponible Voir la pièce
15 G112735406E0 Vis Disponible Voir la pièce
16 G112523040E0 Rondelle Disponible Voir la pièce
17 G325120259E2 Tableau de bord Non reliée
18 G125943010E0 Vis Disponible Voir la pièce
19 G325260003E0 Anneau ressort Disponible Voir la pièce
21 G325120203E0 Couvercle Disponible Voir la pièce
25 G325110470E0 Couverture Disponible Voir la pièce
26 G125943010E0 Vis Disponible Voir la pièce
34 G325110468E0 Couvre-roues Disponible Voir la pièce
35 G112437506E0 Plaque Disponible Voir la pièce
36 G125943010E0 Vis Disponible Voir la pièce
55 G325207191E0 Couvercle Non reliée
56 - N Non reliée
57 - N Non reliée
58 - N Non reliée
60 G325207198E0 Couverture Disponible Voir la pièce
61 G325207199E0 Couverture Disponible Voir la pièce
62 G112735420E0R Vis Non reliée
62 G112735420E0R Vis Non reliée
63 G325580504E0 Couvercle Non reliée
64 G325961219E0 Volant Disponible Voir la pièce
65 G125722488E0R Siege Non reliée
66 G112792611E0 Vis Disponible Voir la pièce
67 G112540260E0 Rondelle Disponible Voir la pièce
68 G112523060E0R Rondelle Non reliée
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325394533E0 Poignée Disponible Voir la pièce
2 G382318255E0 Levier Disponible Voir la pièce
3 G382318231E1R Tige Non reliée
4 G112674700E0 Vis Disponible Voir la pièce
5 G125430261E0 Ressort Disponible Voir la pièce
6 G112154510E0 Ecrou Disponible Voir la pièce
7 G325038006E0 Bague Disponible Voir la pièce
7 G325038006E0 Bague Disponible Voir la pièce
8 G325785297E0 Support Disponible Voir la pièce
9 G112792611E0 Vis Disponible Voir la pièce
9 G112792611E0 Vis Disponible Voir la pièce
10 G325735515E0R Secteur Non reliée
11 G112792611E0 Vis Disponible Voir la pièce
12 G112793701E0 Vis Disponible Voir la pièce
13 G125040636E1 Douille Disponible Voir la pièce
14 G125601579E0 Poulie Disponible Voir la pièce
15 G382004620E0 Fil Disponible Voir la pièce
16 G112523060E0R Rondelle Non reliée
17 G112293201E0 Ecrou Disponible Voir la pièce
18 G112155000E0 Ecrou Disponible Voir la pièce
18 G112155000E0 Ecrou Disponible Voir la pièce
21 G382318297E1R Assieu Non reliée
22 G112735599E0 Vis Disponible Voir la pièce
23 G325547231E1R Plaque Non reliée
24 G124487997E0 Goupille Disponible Voir la pièce
26 G325670010E0 Rondelle Disponible Voir la pièce
26 G325670010E0 Rondelle Disponible Voir la pièce
27 G125033109E0 Tige Disponible Voir la pièce
28 G325670010E0 Rondelle Disponible Voir la pièce
29 G382318293E1 Axe Non reliée
30 G124487997E0 Goupille Disponible Voir la pièce
31 G325547231E1R Plaque Non reliée
32 G112735599E0 Vis Disponible Voir la pièce
34 G325670008E1 Rondelle Disponible Voir la pièce
35 G125510170E0 Pivot Non reliée
36 G112156602E0 Ecrou Disponible Voir la pièce
37 G112295200E0 Ecrou Disponible Voir la pièce
38 G125840012E1R Entretoise Non reliée
39 G325670008E1 Rondelle Disponible Voir la pièce
41 G124487998E0 Goupille Disponible Voir la pièce
43 G112156602E0 Ecrou Disponible Voir la pièce
44 G112521360E0 Rondelle Disponible Voir la pièce
44 G112521360E0 Rondelle Disponible Voir la pièce
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382564113E1R Plateau de coupe Non reliée
2 G325033086E0 Raccord tuyau d’eau Non reliée
3 G119035000E0 Bague or Disponible Voir la pièce
4 G382207205E1 Flasque Non reliée
5 G125020805E0 Arbre Non reliée
6 G119216047E0 Roulement Disponible Voir la pièce
6 G119216047E0 Roulement Disponible Voir la pièce
6 G119216047E0 Roulement Disponible Voir la pièce
6 G119216047E0 Roulement Disponible Voir la pièce
7 G325160501E1R Disque Non reliée
7 G325160501E1R Disque Non reliée
8 G112609260E0 Bague seeger Disponible Voir la pièce
8 G112609260E0 Bague seeger Disponible Voir la pièce
9 G382207204E1 Flasque Non reliée
10 G125020804E0 Arbre Non reliée
11 G135061508E0LCR Courroie Non reliée
12 G125601585E1 Poulie Non reliée
12 G125601585E1 Poulie Non reliée
13 G112793102E0 Vis Disponible Voir la pièce
13 G112793102E0 Vis Disponible Voir la pièce
14 G112540260E0 Rondelle Disponible Voir la pièce
14 G112540260E0 Rondelle Disponible Voir la pièce
15 G125670007E0 Rondelle Disponible Voir la pièce
15 G125670007E0 Rondelle Disponible Voir la pièce
16 G112139480E0 Clavette Disponible Voir la pièce
16 G112139480E0 Clavette Disponible Voir la pièce
17 G112818700E0 Vis Disponible Voir la pièce
18 G112154210E0 Ecrou Disponible Voir la pièce
21 G112691400E0 Vis Disponible Voir la pièce
22 G112524010E0 Rondelle Non reliée
23 G112610800E0 Bague Disponible Voir la pièce
24 G119216048E0 Roulement Disponible Voir la pièce
25 G125601595E0 Poulie Non reliée
26 G125160052E0 Entretoise Non reliée
27 G325318289E0 Levier Non reliée
28 G112293201E0 Ecrou Disponible Voir la pièce
29 G112155020E0 Ecrou Disponible Voir la pièce
30 G125670022E0 Rondelle Non reliée
31 G125040635E0 Douille Non reliée
32 G382004618E0 Fil Disponible Voir la pièce
33 G125160049E0 Entretoise Non reliée
34 G112523080E0 Rondelle Disponible Voir la pièce
35 G112156602E0 Ecrou Disponible Voir la pièce
36 G118399075E1R Embrayage Non reliée
37 G112543000E0 Rondelle Disponible Voir la pièce
38 G112737320E0R Vis Non reliée
39 G125430277E1R Ressort Non reliée
40 G118870395E0R Bague Non reliée
41 G112691115E0 Vis Disponible Voir la pièce
42 G112523060E0R Rondelle Non reliée
43 G125601613E1R Poulie Non reliée
44 G125160110E0 Entretoise Non reliée
45 G112155000E0 Ecrou Disponible Voir la pièce
46 G112692100E0 Vis Non reliée
47 G112521350E0 Rondelle Disponible Voir la pièce
48 G125160072E0 Entretoise Non reliée
49 G182700006E0R Roulettes antiscalp Ø 90 Non reliée
50 G112293201E0 Ecrou Disponible Voir la pièce
51 G382000565E1 Tige balancier Non reliée
52 68120047 Jeu poulie Disponible Voir la pièce
53 G112156602E0 Ecrou Disponible Voir la pièce
54 G9897082016R Vis Non reliée
55 G112154210E0R Ecrou Non reliée
56 G325785391E0R Etrier Non reliée
60 G112735694E0 Vis Non reliée
61 G112735695E1 Vis Non reliée
62 G112523080E0 Rondelle Disponible Voir la pièce
62 G112523080E0 Rondelle Disponible Voir la pièce
63 G122160400E0 Disque Non reliée
63 G122160400E0 Disque Non reliée
64 G182004358E0 Lame Non reliée
65 G182004359E0R Lame Non reliée
66 G125463200E0 Moyeu Non reliée
66 G125463200E0 Moyeu Non reliée
67 G112139100E0 Clavette Non reliée
67 G112139100E0 Clavette Non reliée
71 G182004360E0 Lame Non reliée
72 G182004361E0 Lame Non reliée
75 G112791213E1 Vis Disponible Voir la pièce
76 G325140108E0 Deflecteur Non reliée
77 G112154510E0 Ecrou Disponible Voir la pièce
77 G112154510E0 Ecrou Disponible Voir la pièce
78 G325785418E0 Support Non reliée
79 G112523040E0 Rondelle Disponible Voir la pièce
80 G112790781E0 Vis Disponible Voir la pièce
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G325774499E0 Etrier Disponible Voir la pièce
2 G325108057E0 Carter Disponible Voir la pièce
3 G325108056E0 Carter Disponible Voir la pièce
4 G112792425E0R Vis Non reliée
5 G112521340E0 Rondelle Disponible Voir la pièce
6 G125160109E0 Entretoise Non reliée
7 G112154510E0 Ecrou Disponible Voir la pièce
8 G325108064E0 Carter Disponible Voir la pièce
9 G325108065E0 Carter Disponible Voir la pièce
11 G325774527E0 Etrier Disponible Voir la pièce
12 G325060168E0 Carter Disponible Voir la pièce
13 G325774529E0 Etrier Disponible Voir la pièce
14 G325060169E0 Carter Disponible Voir la pièce
16 G125943010E0 Vis Disponible Voir la pièce
17 G112437506E0R Plaque Non reliée
19 G125943011E0 Vis Disponible Voir la pièce
20 G112604899E0R Bague Non reliée
Vue éclatée OM 84/12,5 K M Cat. 2023

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 G382869038E0 Protection Disponible Voir la pièce
2 G112735599E0 Vis Disponible Voir la pièce
3 G125160108E0 Entretoise Non reliée
5 G382650211E0 Renforcement Disponible Voir la pièce
7 G112155000E0 Ecrou Disponible Voir la pièce
8 G125510021E1 Pivot Disponible Voir la pièce
9 G124487999E0 Goupille Disponible Voir la pièce
10 G122170600E0 Entretoise Disponible Voir la pièce
11 G112792099E0 Vis Disponible Voir la pièce
12 G112154510E0 Ecrou Disponible Voir la pièce
13 G327546015E2 Plaque Disponible Voir la pièce
14 G112791400E0 Vis Disponible Voir la pièce
15 G325140104E1R Deflecteur Non reliée
16 G325394021E0 Poignee Disponible Voir la pièce
17 G125510077E0 Pivot Disponible Voir la pièce
18 G125430245E0 Ressort Disponible Voir la pièce
19 G325547320E0 Plaque Disponible Voir la pièce
20 G112735420E0R Vis Non reliée
21 G325280000E1 Poignée Disponible Voir la pièce
22 G125840011E1 Entretoise Disponible Voir la pièce
23 G125253004E0 Crochet Disponible Voir la pièce
24 G118566112E0 Bouchon Disponible Voir la pièce
25 G325600093E1 Protection Non reliée
26 G382869044E0 Tuyau Disponible Voir la pièce
27 G125510022E1 Pivot Disponible Voir la pièce
28 G124487998E0 Goupille Disponible Voir la pièce
29 G112689515E0 Vis Disponible Voir la pièce
30 G112154510E0 Ecrou Disponible Voir la pièce
31 G124487999E0 Goupille Disponible Voir la pièce
32 G382180028E0 Kit vis Disponible Voir la pièce
32 G382180028E0 Kit vis Disponible Voir la pièce
32 G382180028E0 Kit vis Disponible Voir la pièce
32 G382180028E0 Kit vis Disponible Voir la pièce
32 G382180028E0 Kit vis Disponible Voir la pièce
32 G382180028E0 Kit vis Disponible Voir la pièce
chevron_right
