Vue Éclatée PPX 275
Retrouvez les pièces détachées, références et repères disponibles pour PPX 275.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 2 | 63090050R | Kit outils | Non reliée | |
| 3 | 61220074 | Kit etiquettes | Disponible | Voir la pièce |
| 4 | 30629019C | Chaine .3/8 | Disponible | Voir la pièce |
| 5 | 63090030R | Guide 10 | Disponible | Voir la pièce |
| 6 | W000139 | Couvre-guide | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2501010BR | Bobine | Disponible | Voir la pièce |
| 2 | 61280164R | Capot de bougie | Disponible | Voir la pièce |
| 3 | 50050127R | Ressort | Non reliée | |
| 4 | 3891020R | Vis | Disponible | Voir la pièce |
| 5 | 50160218BR | Entretoise | Disponible | Voir la pièce |
| 6 | 61280291AR | Cable | Disponible | Voir la pièce |
| 7 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 61280187R | Volant | Disponible | Voir la pièce |
| 10 | 61070039R | Ressort | Non reliée | |
| 10 | 61070039R | Ressort | Non reliée | |
| 11 | 61070038R | Cliquet | Non reliée | |
| 12 | 58070221R | Entraineur | Non reliée | |
| 13 | 3960070AR | Vis | Disponible | Voir la pièce |
| 14 | 094600054R | Rondelle | Non reliée | |
| 15 | 61172004R | Poulie compl. | Disponible | Voir la pièce |
| 16 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 17 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 18 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 19 | 56530018R | Poignée de démarrage | Disponible | Voir la pièce |
| 20 | 072700089R | Bague | Disponible | Voir la pièce |
| 21 | 56530019 | Ressort | Disponible | Voir la pièce |
| 22 | 56530020 | Insert | Disponible | Voir la pièce |
| 23 | 56530021 | Rondelle | Disponible | Voir la pièce |
| 24 | 61170060BR | Demarrage complet | Disponible | Voir la pièce |
| 25 | 61052008R | Vis | Disponible | Voir la pièce |
| 26 | 3960045 | Vis | Disponible | Voir la pièce |
| 27 | 61280163R | Flasque | Disponible | Voir la pièce |
| 28 | 61280151A | Jeu entretoise | Disponible | Voir la pièce |
| 29 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 29 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 30 | 4138494R | Ressort | Non reliée | |
| 31 | 61280135CR | Embrayage | Disponible | Voir la pièce |
| 32 | 3806040 | Vis | Disponible | Voir la pièce |
| 33 | 61280130AR | Cloche embrayage | Non reliée | |
| 34 | 3025019R | Bague | Disponible | Voir la pièce |
| 35 | 3035023R | Roulement | Non reliée | |
| 36 | 61280177R | Carter | Disponible | Voir la pièce |
| 37 | 3893054AR | Vis | Disponible | Voir la pièce |
| 38 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 39 | 4161428AR | Manchon | Non reliée | |
| 40 | 4161364R | Bague | Non reliée | |
| 41 | 3801016R | Vis | Disponible | Voir la pièce |
| 42 | 61010020R | Entretoise | Disponible | Voir la pièce |
| 43 | 61010021 | Entretoise | Disponible | Voir la pièce |
| 44 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 45 | 3891048R | Vis | Disponible | Voir la pièce |
| 46 | 58070219R | Cliquet | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318778 | Vis de reglage | Disponible | Voir la pièce |
| 1 | 2318778 | Vis de reglage | Disponible | Voir la pièce |
| 2 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318654BR | Carburateur WT-1150 | Non reliée | |
| 4 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 5 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |

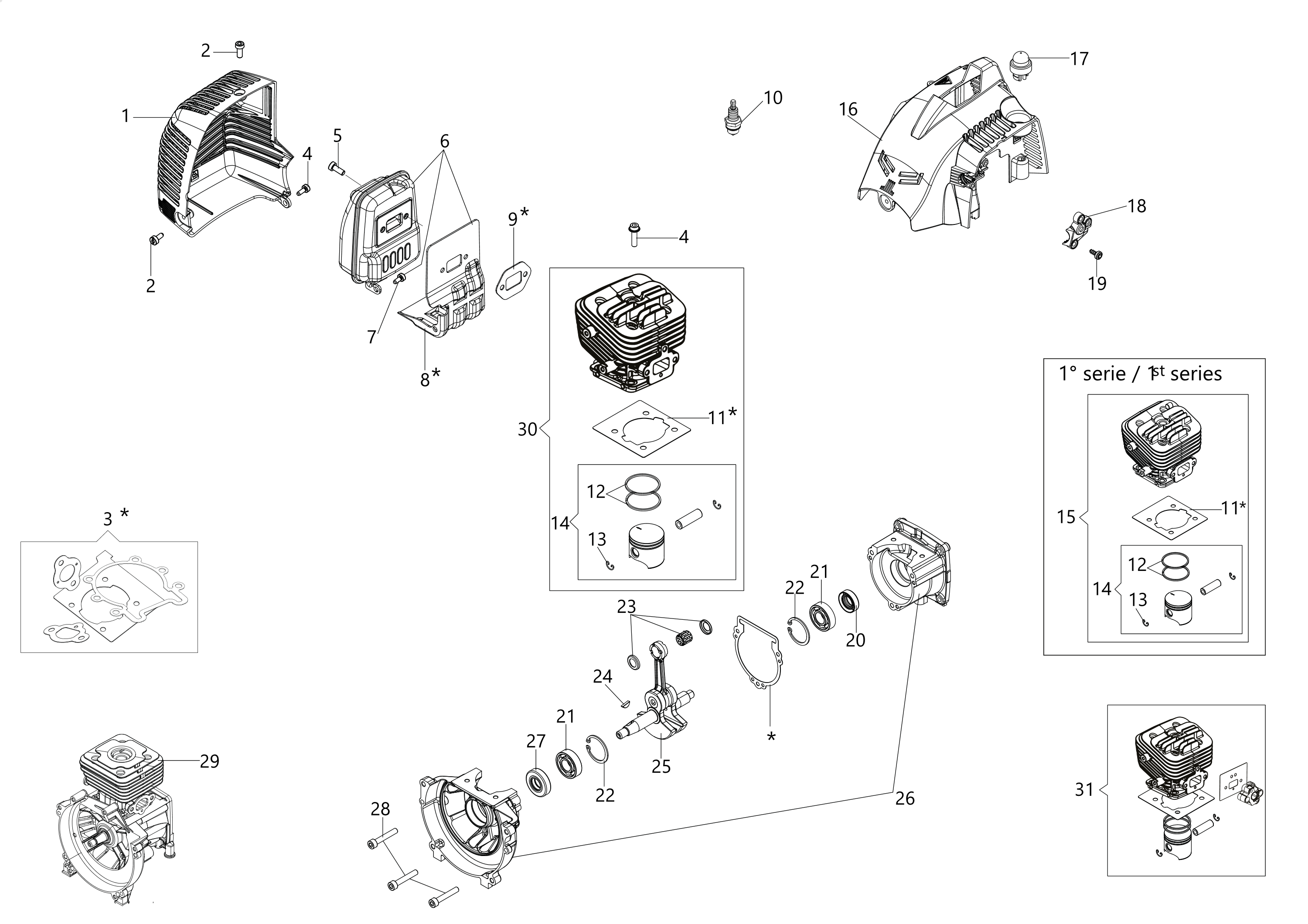

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61280293AR | Couvre-pot | Disponible | Voir la pièce |
| 2 | 3893054AR | Vis | Disponible | Voir la pièce |
| 2 | 3893054AR | Vis | Disponible | Voir la pièce |
| 3 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 3 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 3 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 3 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 3 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 3 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 4 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 3891048R | Vis | Disponible | Voir la pièce |
| 5 | 3891035R | Vis | Disponible | Voir la pièce |
| 6 | 61290075A | Pot compl. | Non reliée | |
| 7 | 3892001A | Vis | Disponible | Voir la pièce |
| 8 | 61280008DR | Joint | Disponible | Voir la pièce |
| 9 | 61280206R | Joint | Disponible | Voir la pièce |
| 10 | 3055120R | Bougie | Non reliée | |
| 11 | 61280005BR | Joint | Disponible | Voir la pièce |
| 11 | 61280005BR | Joint | Disponible | Voir la pièce |
| 12 | 61290045R | Segment | Disponible | Voir la pièce |
| 12 | 61290045R | Segment | Disponible | Voir la pièce |
| 13 | 093000167R | Bague | Disponible | Voir la pièce |
| 13 | 093000167R | Bague | Disponible | Voir la pièce |
| 14 | 61292031B | Piston complet Ø34 | Disponible | Voir la pièce |
| 14 | 61292031B | Piston complet Ø34 | Disponible | Voir la pièce |
| 15 | 61290056 | Cylindre complet | Disponible | Voir la pièce |
| 16 | 61280185R | Capot cylindre | Disponible | Voir la pièce |
| 17 | 2318817R | Air purge | Non reliée | |
| 18 | 61250253R | Collier | Disponible | Voir la pièce |
| 19 | 3960087AR | Vis | Disponible | Voir la pièce |
| 20 | 3050038R | Bague | Disponible | Voir la pièce |
| 21 | 3034009R | Roulement | Disponible | Voir la pièce |
| 21 | 3034009R | Roulement | Disponible | Voir la pièce |
| 22 | 3025019R | Bague | Disponible | Voir la pièce |
| 22 | 3025019R | Bague | Disponible | Voir la pièce |
| 23 | 61290077 | Jeu cage a rouleaux et butee | Disponible | Voir la pièce |
| 24 | 3028013R | Clavette | Disponible | Voir la pièce |
| 25 | 61280004R | Vilebrequin | Disponible | Voir la pièce |
| 26 | 61280292 | Demicarter kit + vis | Disponible | Voir la pièce |
| 27 | 61280107R | Bague | Non reliée | |
| 28 | 3860096R | Vis | Disponible | Voir la pièce |
| 29 | 61290099R | Short block | Disponible | Voir la pièce |
| 30 | 61290056 | Cylindre complet | Disponible | Voir la pièce |
| 31 | 61290057 | Kit de transformation | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61280337R | Joint | Disponible | Voir la pièce |
| 2 | 61280336R | Bride termique | Disponible | Voir la pièce |
| 3 | 072700077CR | Joint | Disponible | Voir la pièce |
| 4 | 3891048R | Vis | Disponible | Voir la pièce |
| 5 | 61290087R | Tuyau | Disponible | Voir la pièce |
| 6 | 2318654BR | Carburateur WT-1150 | Non reliée | |
| 7 | 61280059CR | Joint | Disponible | Voir la pièce |
| 8 | 61280183R | Kit support filtre à air | Disponible | Voir la pièce |
| 9 | 3891063R | Vis | Disponible | Voir la pièce |
| 10 | 61170016R | Filtre aire | Non reliée | |
| 11 | 61290078A | Couvercle filtre aire | Disponible | Voir la pièce |
| 12 | 61330040AR | Vis | Disponible | Voir la pièce |
| 13 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 13 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 13 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 13 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 13 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 14 | 61280105 | Bande | Disponible | Voir la pièce |
| 15 | 61400367R | Soupape | Disponible | Voir la pièce |
| 16 | 61290088R | Tuyau | Disponible | Voir la pièce |
| 17 | 3073023AR | Tuyau | Disponible | Voir la pièce |
| 18 | 61290089R | Tuyau soupirail | Non reliée | |
| 19 | 4161211R | Passetube | Disponible | Voir la pièce |
| 20 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 20 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 21 | 61070006R | Joint | Disponible | Voir la pièce |
| 22 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 23 | 61110162BR | Bague | Disponible | Voir la pièce |
| 24 | 61250143R | Entretoise | Disponible | Voir la pièce |
| 25 | 61280354R | Pied | Disponible | Voir la pièce |
| 26 | 3891057R | Vis | Disponible | Voir la pièce |
| 27 | 61280253R | Reservoir | Disponible | Voir la pièce |
| 28 | 61170041R | Pied | Non reliée | |
| 29 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 30 | 072700076CR | Joint | Disponible | Voir la pièce |
| 31 | 074000130CR | Bride termique | Non reliée | |
| 32 | 61070015R | Entretoise | Disponible | Voir la pièce |
| 33 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 34 | 3891048R | Vis | Disponible | Voir la pièce |

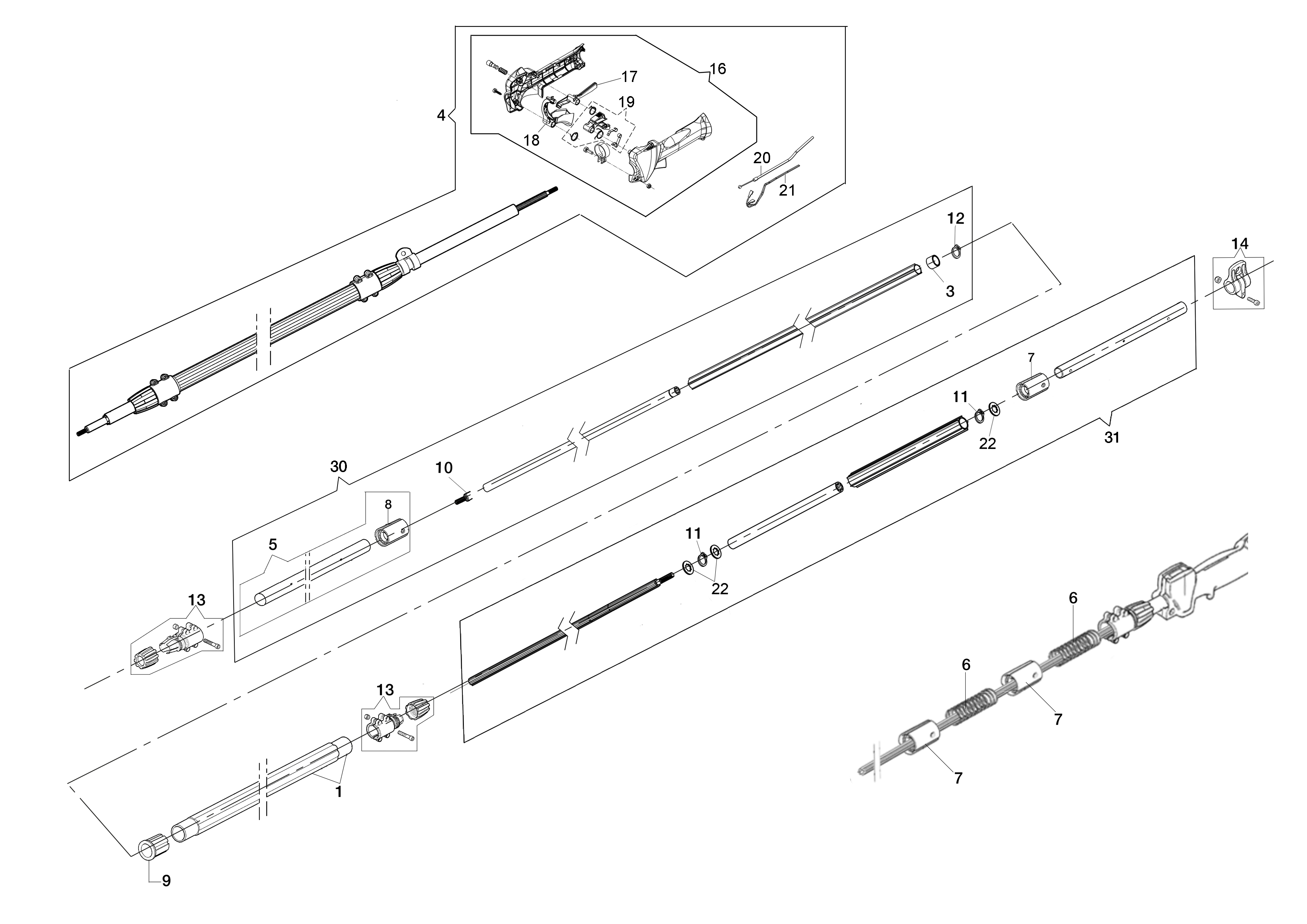

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61222004AR | Tuyau | Disponible | Voir la pièce |
| 3 | 63090049 | Bague | Disponible | Voir la pièce |
| 4 | 63090082R | Trasmiss. compl. | Non reliée | |
| 5 | 61222007CR | Tuyau | Disponible | Voir la pièce |
| 6 | 63090005R | Ressort | Disponible | Voir la pièce |
| 6 | 63090005R | Ressort | Disponible | Voir la pièce |
| 7 | 63090024BR | Support | Non reliée | |
| 7 | 63090024BR | Support | Non reliée | |
| 7 | 63090024BR | Support | Non reliée | |
| 8 | 63090025AR | Support | Disponible | Voir la pièce |
| 9 | 63090018 | Guide | Disponible | Voir la pièce |
| 10 | 63090043R | Entretoise | Disponible | Voir la pièce |
| 11 | 3024011R | Bague | Disponible | Voir la pièce |
| 11 | 3024011R | Bague | Disponible | Voir la pièce |
| 12 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 13 | 61222009AR | Serrage compl. | Non reliée | |
| 13 | 61222009AR | Serrage compl. | Non reliée | |
| 14 | 4161619AR | Bande | Non reliée | |
| 16 | 61380095B | Kit poignée | Disponible | Voir la pièce |
| 17 | 61380055AR | Levier | Disponible | Voir la pièce |
| 18 | 61380056R | Levier accelerateur | Disponible | Voir la pièce |
| 19 | 61380096 | Kit de boutons | Disponible | Voir la pièce |
| 20 | 61280201R | Cable accellerateur | Disponible | Voir la pièce |
| 21 | 61280227BR | Cable | Non reliée | |
| 22 | 63090039BR | Rondelle | Non reliée | |
| 22 | 63090039BR | Rondelle | Non reliée | |
| 30 | 61220079AR | Jeu transmission | Disponible | Voir la pièce |
| 31 | 61220080R | Jeu transmission | Disponible | Voir la pièce |

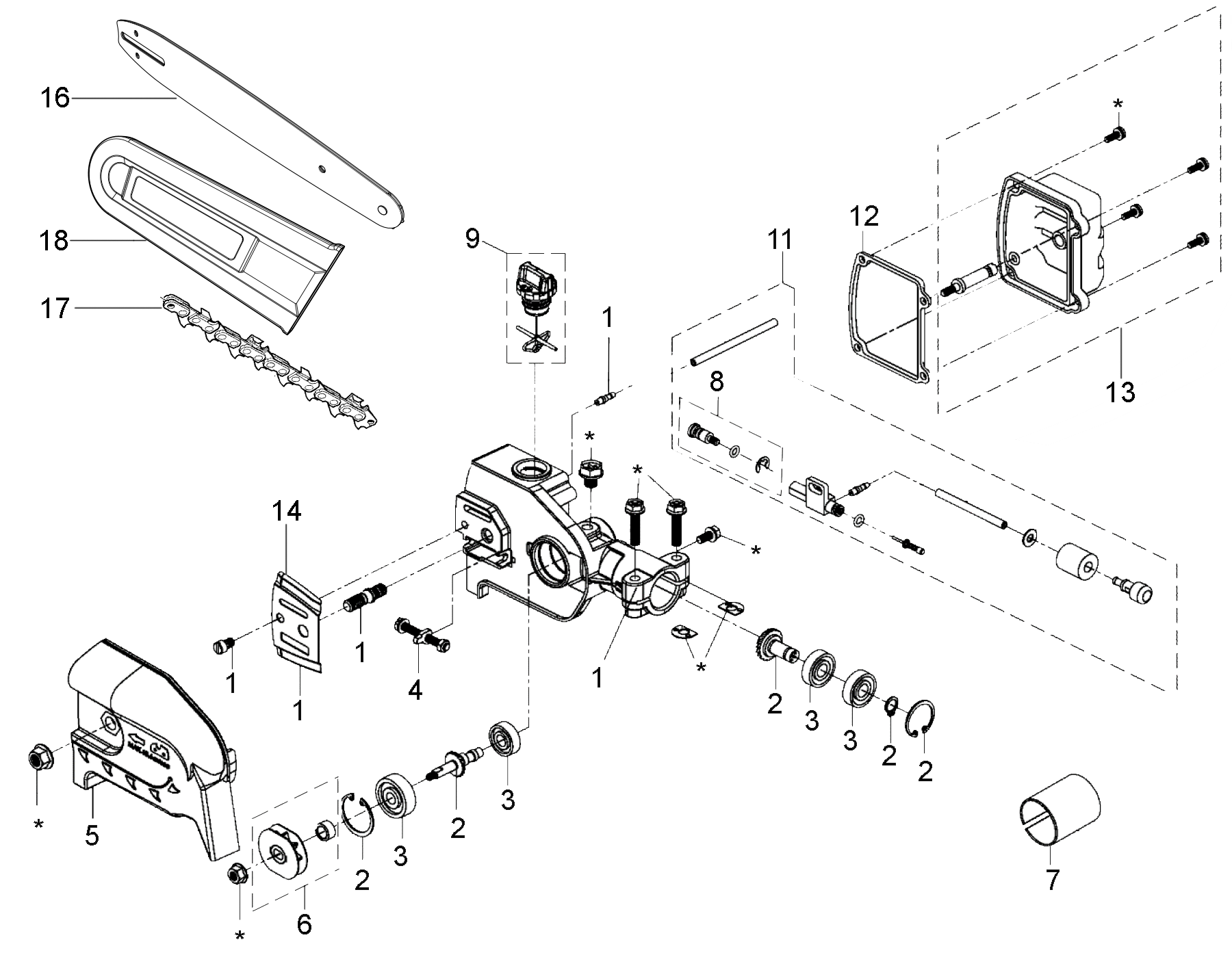

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 2 | MI000002R | Couple conique | Disponible | Voir la pièce |
| 2 | MI000002R | Couple conique | Disponible | Voir la pièce |
| 2 | MI000002R | Couple conique | Disponible | Voir la pièce |
| 2 | MI000002R | Couple conique | Disponible | Voir la pièce |
| 2 | MI000002R | Couple conique | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 4 | MI000004R | Kit vis tension | Disponible | Voir la pièce |
| 5 | MI000012R | Carter chaine complet | Disponible | Voir la pièce |
| 6 | MI000005R | Pignon | Disponible | Voir la pièce |
| 7 | 61370348AR | Bague | Disponible | Voir la pièce |
| 8 | MI000006R | Vis sans fin | Disponible | Voir la pièce |
| 9 | MI000007R | Bouchon huile | Disponible | Voir la pièce |
| 11 | MI000008R | Jeu pompe huile | Disponible | Voir la pièce |
| 12 | MI000009R | Joint | Disponible | Voir la pièce |
| 13 | MI000010R | Couvercle | Disponible | Voir la pièce |
| 14 | MI000013R | Bride | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 16 | 63090074AR | Barre 12"- 30R .1/4"X.043" | Disponible | Voir la pièce |
| 17 | 30629042 | Chaine 1/4”X.043” | Disponible | Voir la pièce |
| 18 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 4 | MI000004R | Kit vis tension | Disponible | Voir la pièce |
| 5 | MI000012R | Carter chaine complet | Disponible | Voir la pièce |
| 6 | MI000005R | Pignon | Disponible | Voir la pièce |
| 7 | 61370348AR | Bague | Disponible | Voir la pièce |
| 8 | MI000006R | Vis sans fin | Disponible | Voir la pièce |
| 9 | MI000007R | Bouchon huile | Disponible | Voir la pièce |
| 11 | MI000008R | Jeu pompe huile | Disponible | Voir la pièce |
| 12 | MI000009R | Joint | Disponible | Voir la pièce |
| 13 | MI000010R | Couvercle | Disponible | Voir la pièce |
| 14 | MI000013R | Bride | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 16 | 63090074AR | Barre 12"- 30R .1/4"X.043" | Disponible | Voir la pièce |
| 17 | 30629042 | Chaine 1/4”X.043” | Disponible | Voir la pièce |
| 18 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |
