Vue Éclatée GSTH 240
Retrouvez les pièces détachées, références et repères disponibles pour GSTH 240.

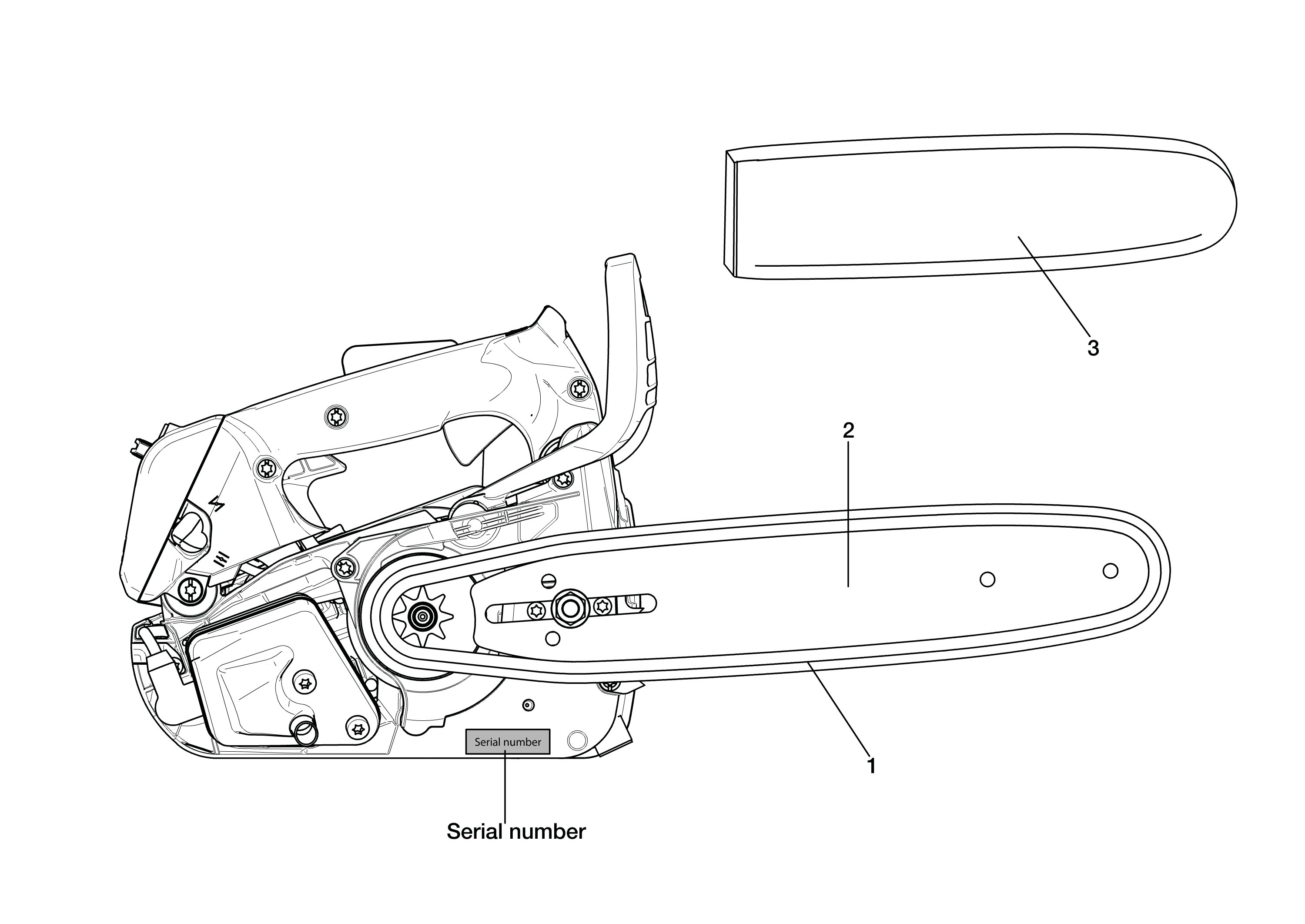

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3062055R | Chaine .1/4 | Non reliée | |
| 1 | 30629012C | Chaine .3/8 | Disponible | Voir la pièce |
| 1 | 30629021C | Chaine .1/4 | Disponible | Voir la pièce |
| 1 | 30629040C | Chaine .1/4 | Disponible | Voir la pièce |
| 2 | 3061025R | Barre 10"- .1/4"X.043" | Non reliée | |
| 2 | 3061026R | Barre 10"- .1/4"X.043" | Disponible | Voir la pièce |
| 2 | 50030352R | Guide 10 | Disponible | Voir la pièce |
| 2 | 50160098R | Guide 10 | Disponible | Voir la pièce |
| 2 | 50290032R | Guide 10 | Disponible | Voir la pièce |
| 3 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |

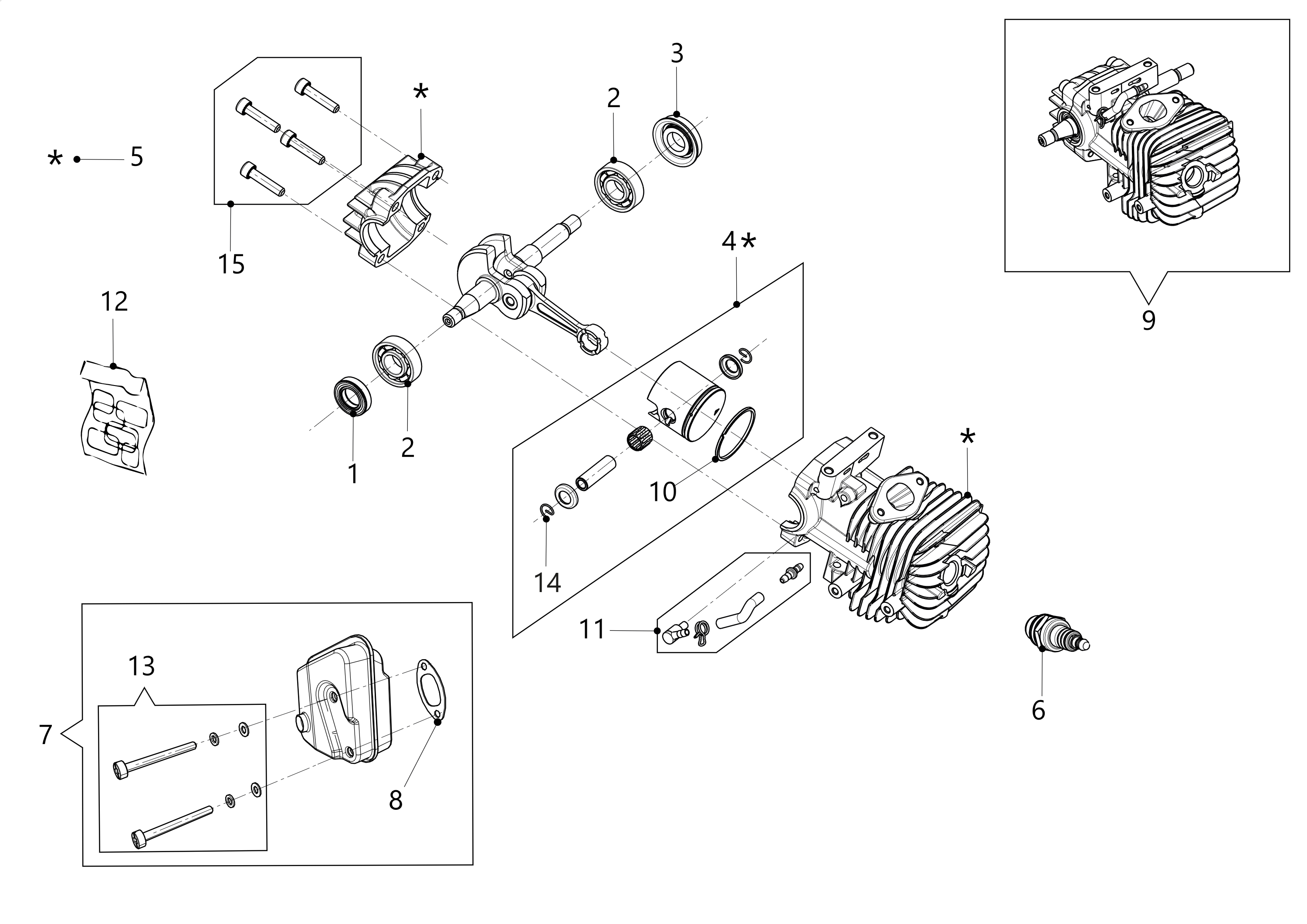

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50272004R | Bague | Disponible | Voir la pièce |
| 2 | 3034225R | Roulement | Disponible | Voir la pièce |
| 2 | 3034225R | Roulement | Disponible | Voir la pièce |
| 3 | 3050058R | Bague | Disponible | Voir la pièce |
| 4 | 50350173 | Piston complet | Disponible | Voir la pièce |
| 5 | 50350174 | Cylindre complet | Disponible | Voir la pièce |
| 5 | 50350174 | Cylindre complet | Disponible | Voir la pièce |
| 5 | 50350174 | Cylindre complet | Disponible | Voir la pièce |
| 5 | 50350174 | Cylindre complet | Disponible | Voir la pièce |
| 6 | 3055118R | Bougie | Non reliée | |
| 7 | 50352004R | Pot | Disponible | Voir la pièce |
| 8 | 50350007AR | Joint | Disponible | Voir la pièce |
| 9 | 50352001R | Short block | Disponible | Voir la pièce |
| 10 | 50350090R | Segment | Disponible | Voir la pièce |
| 11 | 50350176 | Tuyau | Disponible | Voir la pièce |
| 12 | 50350177 | Kit etiquettes | Disponible | Voir la pièce |
| 13 | 50350209 | Kit vis/rondelle | Non reliée | |
| 14 | 50350083R | Bague | Non reliée | |
| 15 | 3801051R | Vis | Disponible | Voir la pièce |

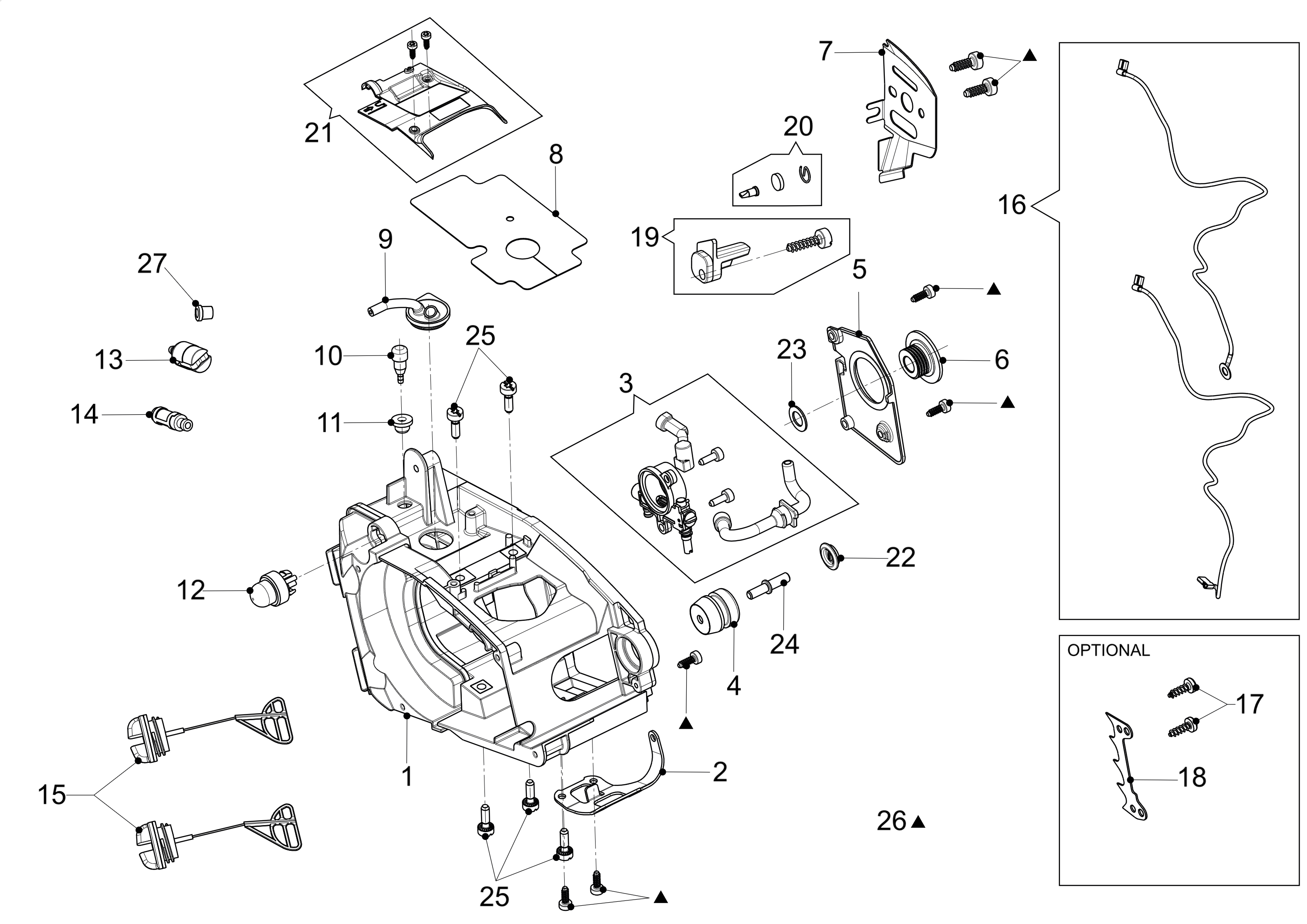

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50350095DR | Carter moteur | Non reliée | |
| 2 | 50350066R | Flasque | Disponible | Voir la pièce |
| 3 | 50350180 | Jeu pompe huile | Disponible | Voir la pièce |
| 4 | 50160040AR | Amortisseur | Disponible | Voir la pièce |
| 5 | 50350093BR | Couvercle pompe à huile | Disponible | Voir la pièce |
| 6 | 50350004R | Vis sans fin | Disponible | Voir la pièce |
| 7 | 50350140R | Bride | Disponible | Voir la pièce |
| 8 | 50160060R | Joint | Disponible | Voir la pièce |
| 9 | 50350146AR | Passetube | Disponible | Voir la pièce |
| 10 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 11 | 50350058R | Passetube | Disponible | Voir la pièce |
| 12 | 2318817R | Air purge | Non reliée | |
| 13 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 14 | 50310079R | Filtre huile | Disponible | Voir la pièce |
| 15 | 50350204R | Bouchon | Disponible | Voir la pièce |
| 16 | 50350181 | Kit cables | Disponible | Voir la pièce |
| 17 | 3893054AR | Vis | Disponible | Voir la pièce |
| 18 | 50290085AR | Griffe | Disponible | Voir la pièce |
| 19 | 50350182 | Protection | Disponible | Voir la pièce |
| 20 | 50310375 | Kit soupape | Disponible | Voir la pièce |
| 21 | 50350183 | Couvercle subassment | Disponible | Voir la pièce |
| 22 | 50350020R | Couvercle | Disponible | Voir la pièce |
| 23 | 004400285R | Rondelle | Non reliée | |
| 24 | 50350021R | Vis | Non reliée | |
| 25 | 3891035R | Vis | Disponible | Voir la pièce |
| 25 | 3891035R | Vis | Disponible | Voir la pièce |
| 26 | 3893012R | Vis | Non reliée | |
| 26 | 3893012R | Vis | Non reliée | |
| 26 | 3893012R | Vis | Non reliée | |
| 26 | 3893012R | Vis | Non reliée | |
| 26 | 3893012R | Vis | Non reliée | |
| 27 | 50350226R | Bague | Non reliée |

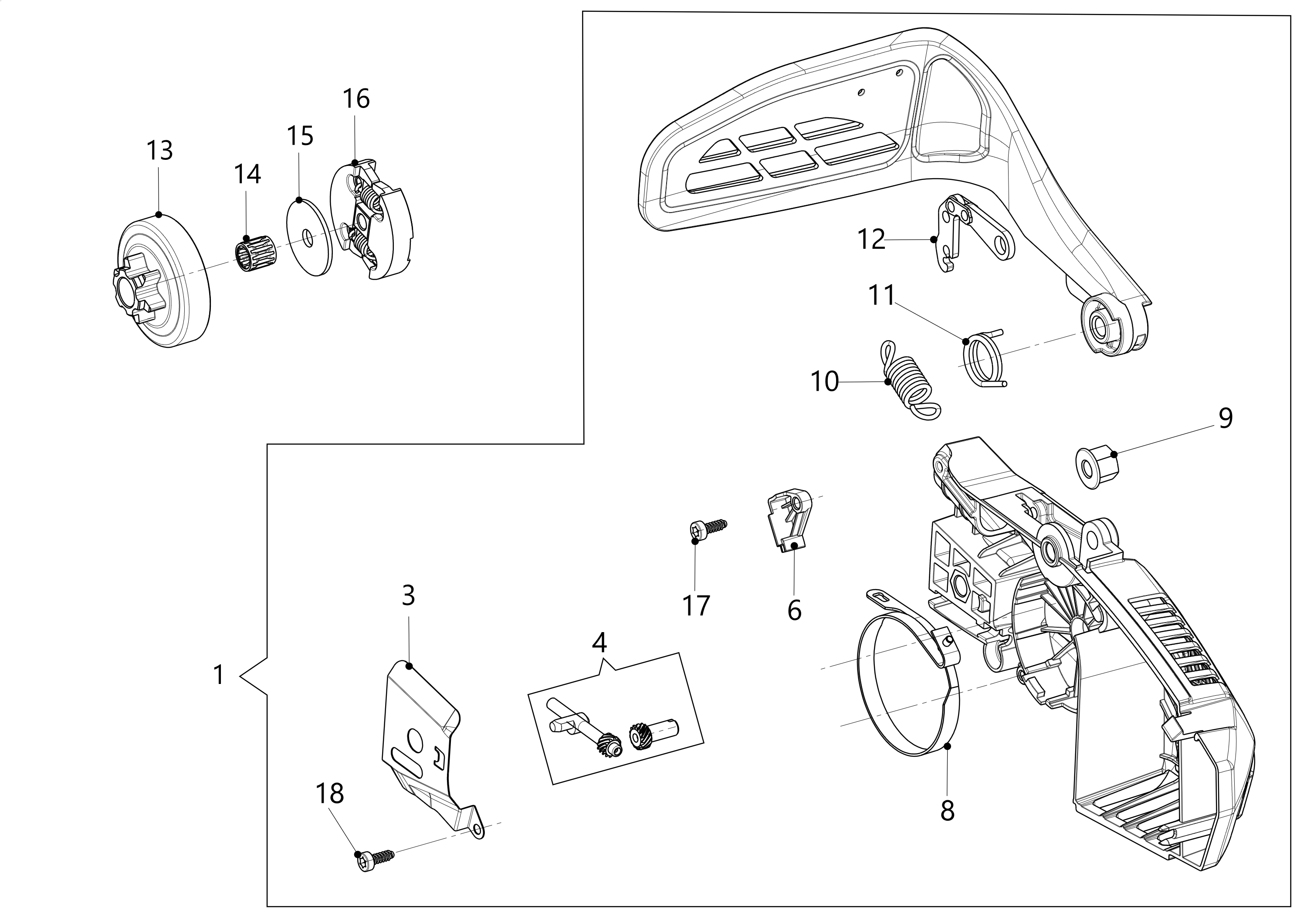

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50352009R | Carter (orange) | Disponible | Voir la pièce |
| 3 | 50350160R | Bride | Disponible | Voir la pièce |
| 4 | 50350185 | Kit vis tension | Disponible | Voir la pièce |
| 6 | 50350052R | Arrêt | Disponible | Voir la pièce |
| 8 | 50350157R | Bande de frein | Disponible | Voir la pièce |
| 9 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 10 | 50350155R | Ressort | Disponible | Voir la pièce |
| 11 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 12 | 097000146 | Levier | Disponible | Voir la pièce |
| 13 | 50350002R | Cloche embrayage | Non reliée | |
| 13 | 50350220R | Cloche embrayage | Non reliée | |
| 14 | 50030372R | Cage a rouleaux | Non reliée | |
| 15 | 50350143R | Rondelle | Disponible | Voir la pièce |
| 16 | 50350161R | Embrayage | Disponible | Voir la pièce |
| 17 | 3893016AR | Vis | Disponible | Voir la pièce |
| 18 | 3893012R | Vis | Non reliée |

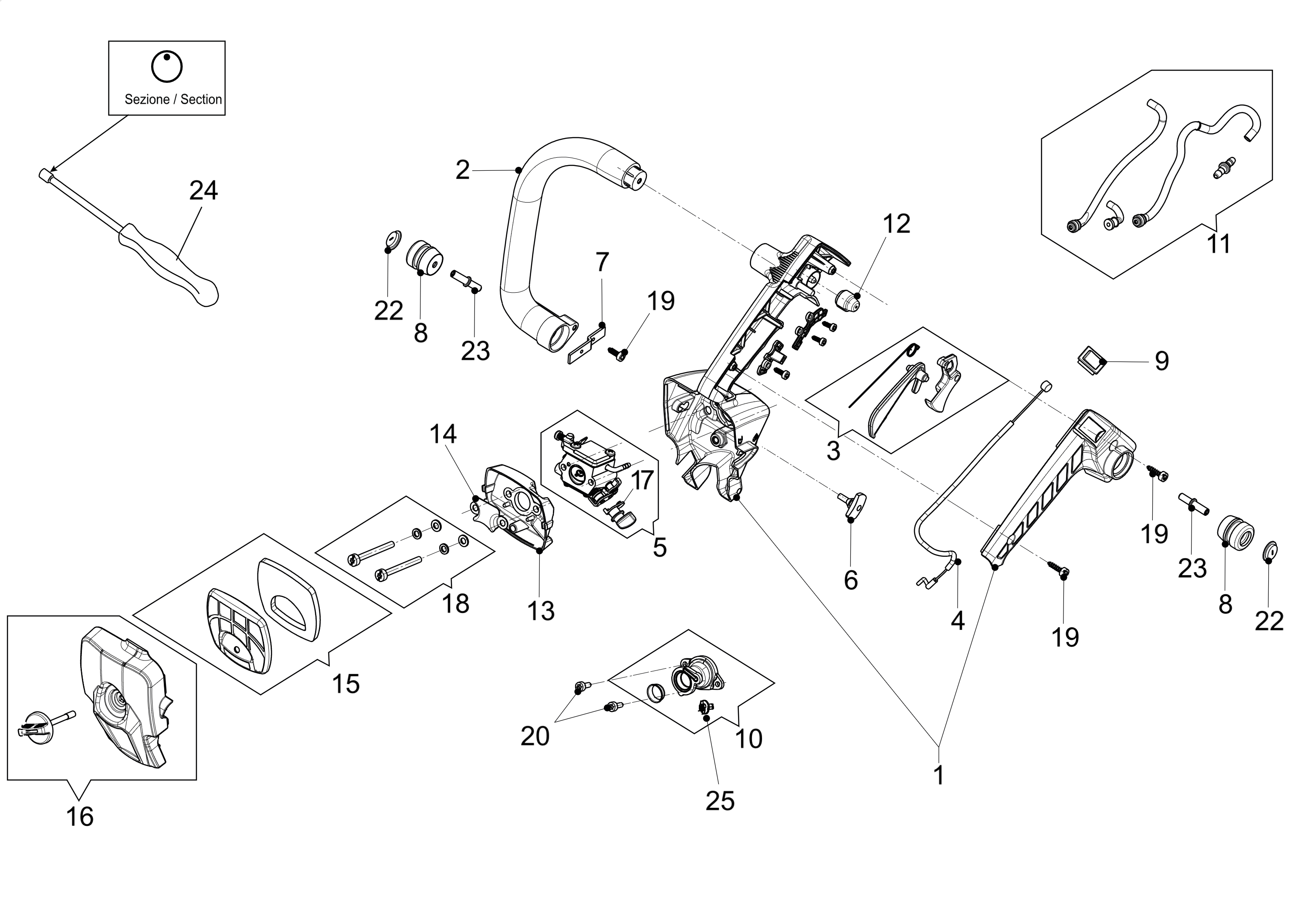

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50350198 | Kit poignée | Disponible | Voir la pièce |
| 2 | 50350071R | Poignee | Disponible | Voir la pièce |
| 3 | 50350187 | Kit levier accelerateur | Disponible | Voir la pièce |
| 4 | 50350154AR | Cable accellerateur | Disponible | Voir la pièce |
| 5 | 50350188 | Kit carburateur | Disponible | Voir la pièce |
| 6 | 50160238R | Interrupteur de fin de course | Non reliée | |
| 7 | 50350127R | Bande | Disponible | Voir la pièce |
| 8 | 50160040AR | Amortisseur | Disponible | Voir la pièce |
| 8 | 50160040AR | Amortisseur | Disponible | Voir la pièce |
| 9 | 2317032R | Interrupteur | Disponible | Voir la pièce |
| 10 | 50350233 | Collecteur aspiration | Non reliée | |
| 11 | 50350189 | kit tuyaux | Disponible | Voir la pièce |
| 12 | 50010061R | Amortisseur | Non reliée | |
| 13 | 50350016AR | Support filtre à air | Disponible | Voir la pièce |
| 14 | 50350019R | Bride | Disponible | Voir la pièce |
| 15 | 50350190 | Kit filtre air | Non reliée | |
| 16 | 50350191 | Jeu couvercle | Disponible | Voir la pièce |
| 17 | 50350037R | Levier | Disponible | Voir la pièce |
| 18 | 50350209 | Kit vis/rondelle | Non reliée | |
| 19 | 3893016AR | Vis | Disponible | Voir la pièce |
| 19 | 3893016AR | Vis | Disponible | Voir la pièce |
| 19 | 3893016AR | Vis | Disponible | Voir la pièce |
| 20 | 3891011R | Vis | Disponible | Voir la pièce |
| 22 | 50350020R | Couvercle | Disponible | Voir la pièce |
| 22 | 50350020R | Couvercle | Disponible | Voir la pièce |
| 23 | 50350021R | Vis | Non reliée | |
| 23 | 50350021R | Vis | Non reliée | |
| 24 | 3055155R | Tournevis spécial | Disponible | Voir la pièce |
| 25 | 50350227R | Bouchon | Disponible | Voir la pièce |

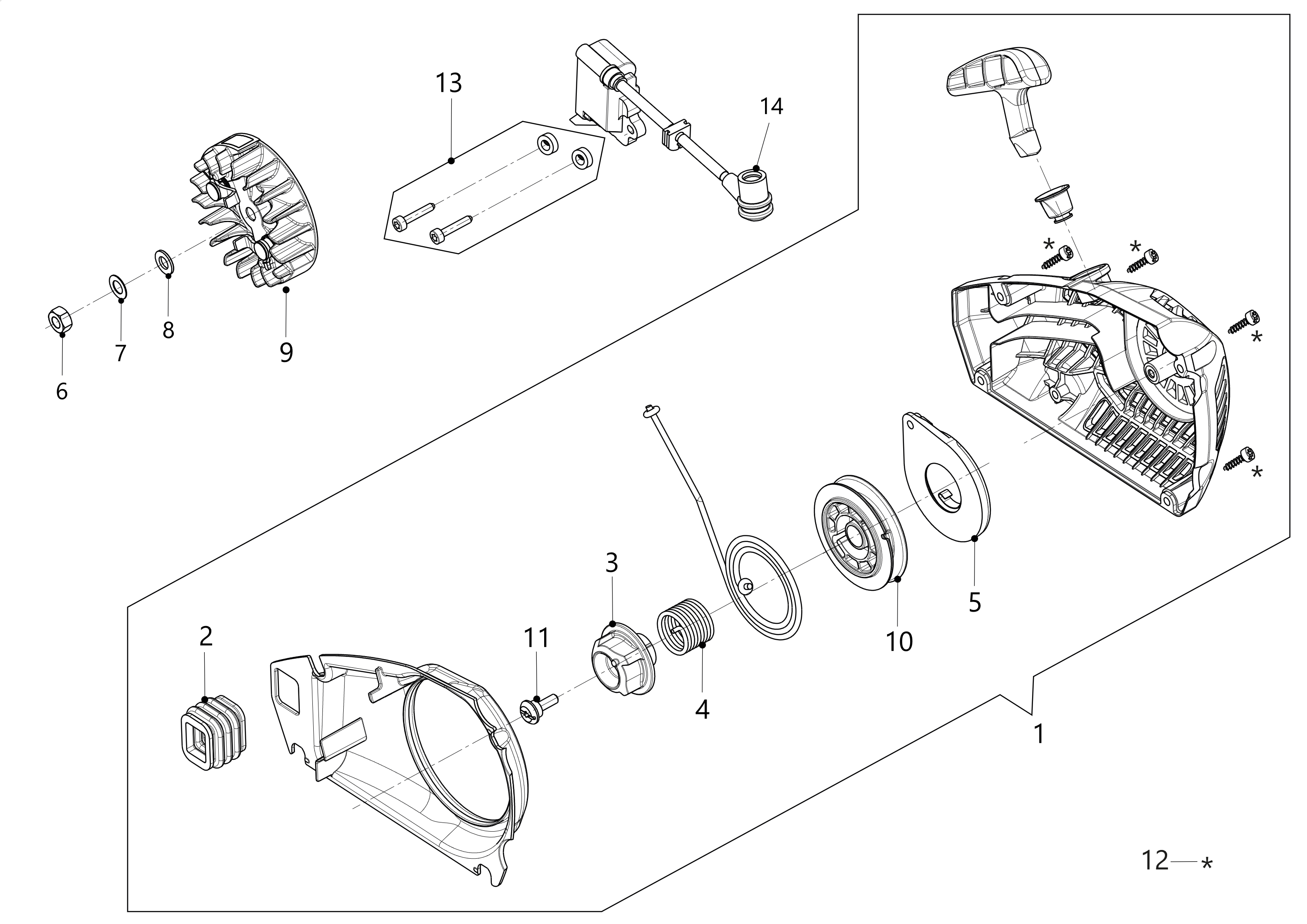

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50350075R | Demarrage complet | Disponible | Voir la pièce |
| 2 | 50350099R | Soufflet | Disponible | Voir la pièce |
| 3 | 50170155R | Couronne | Disponible | Voir la pièce |
| 4 | 50170154R | Ressort | Disponible | Voir la pièce |
| 5 | 50050073R | Ressort | Disponible | Voir la pièce |
| 6 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 7 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 50350040R | Volant | Disponible | Voir la pièce |
| 10 | 50170153R | Poulie de démarrage | Disponible | Voir la pièce |
| 11 | 50160024 | Vis | Disponible | Voir la pièce |
| 12 | 3893016AR | Vis | Disponible | Voir la pièce |
| 12 | 3893016AR | Vis | Disponible | Voir la pièce |
| 12 | 3893016AR | Vis | Disponible | Voir la pièce |
| 12 | 3893016AR | Vis | Disponible | Voir la pièce |
| 12 | 3893016AR | Vis | Disponible | Voir la pièce |
| 13 | 50350210 | Kit vis/rondelle | Non reliée | |
| 14 | 50350039R | Bobine | Disponible | Voir la pièce |
