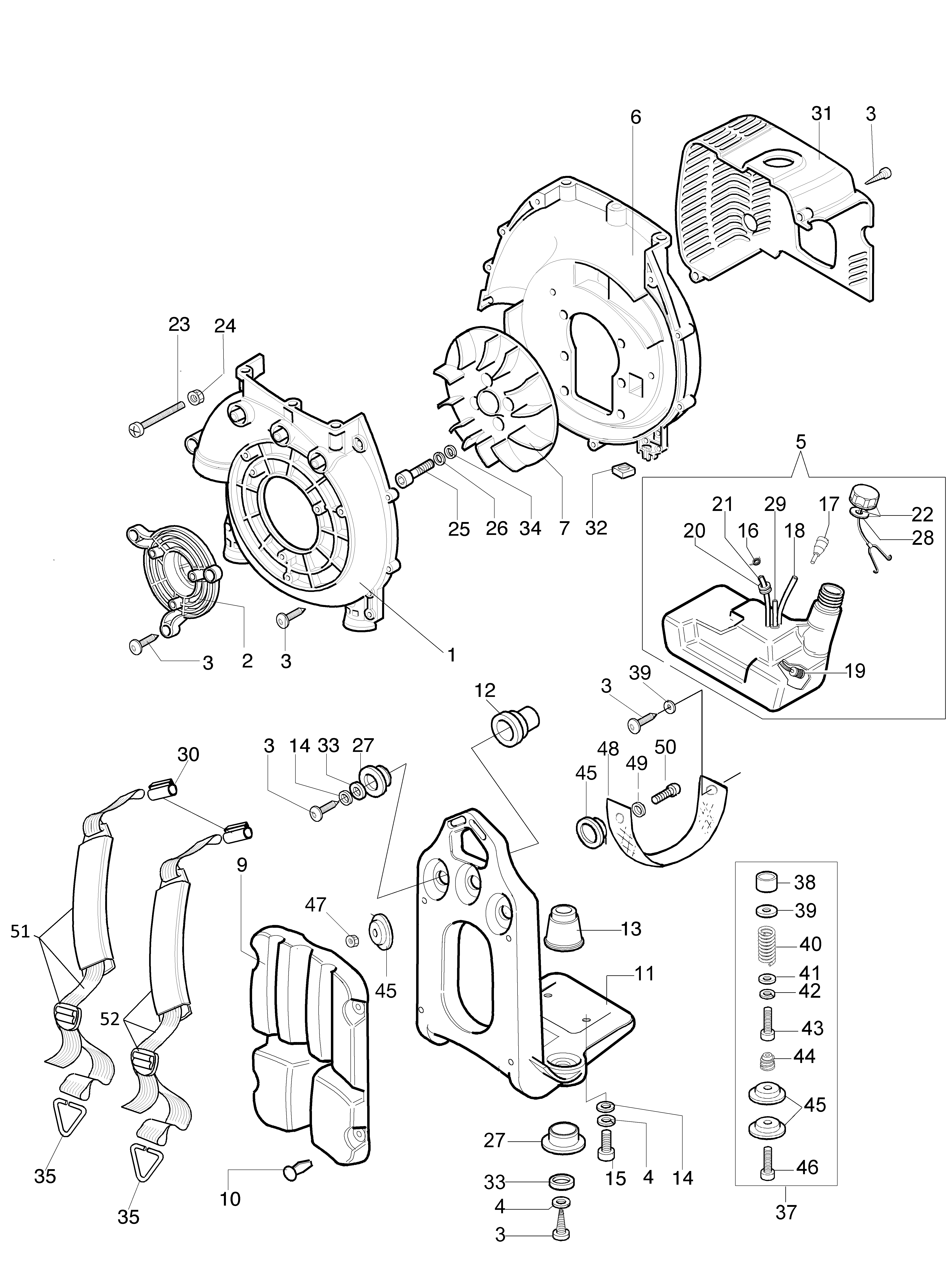

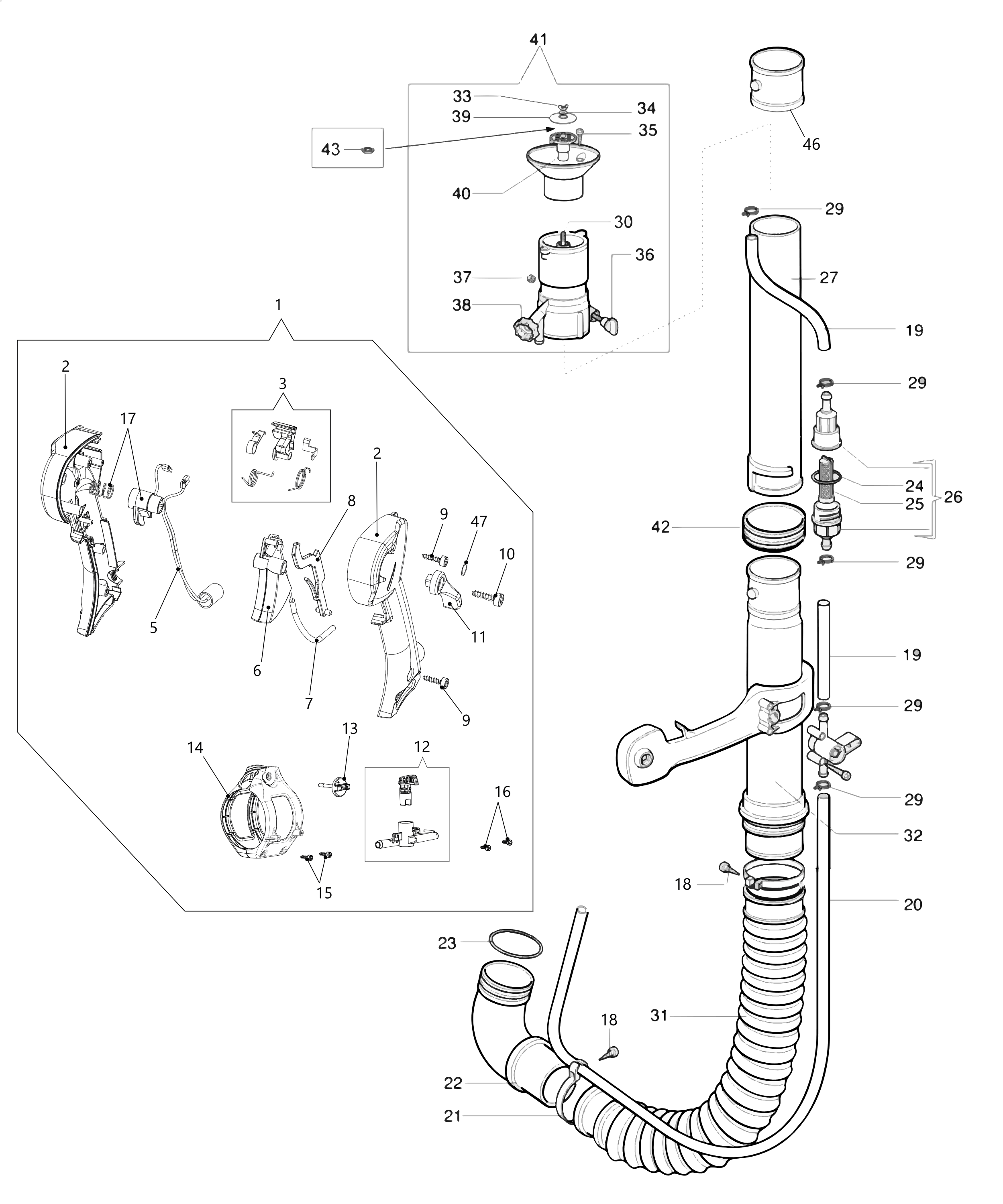

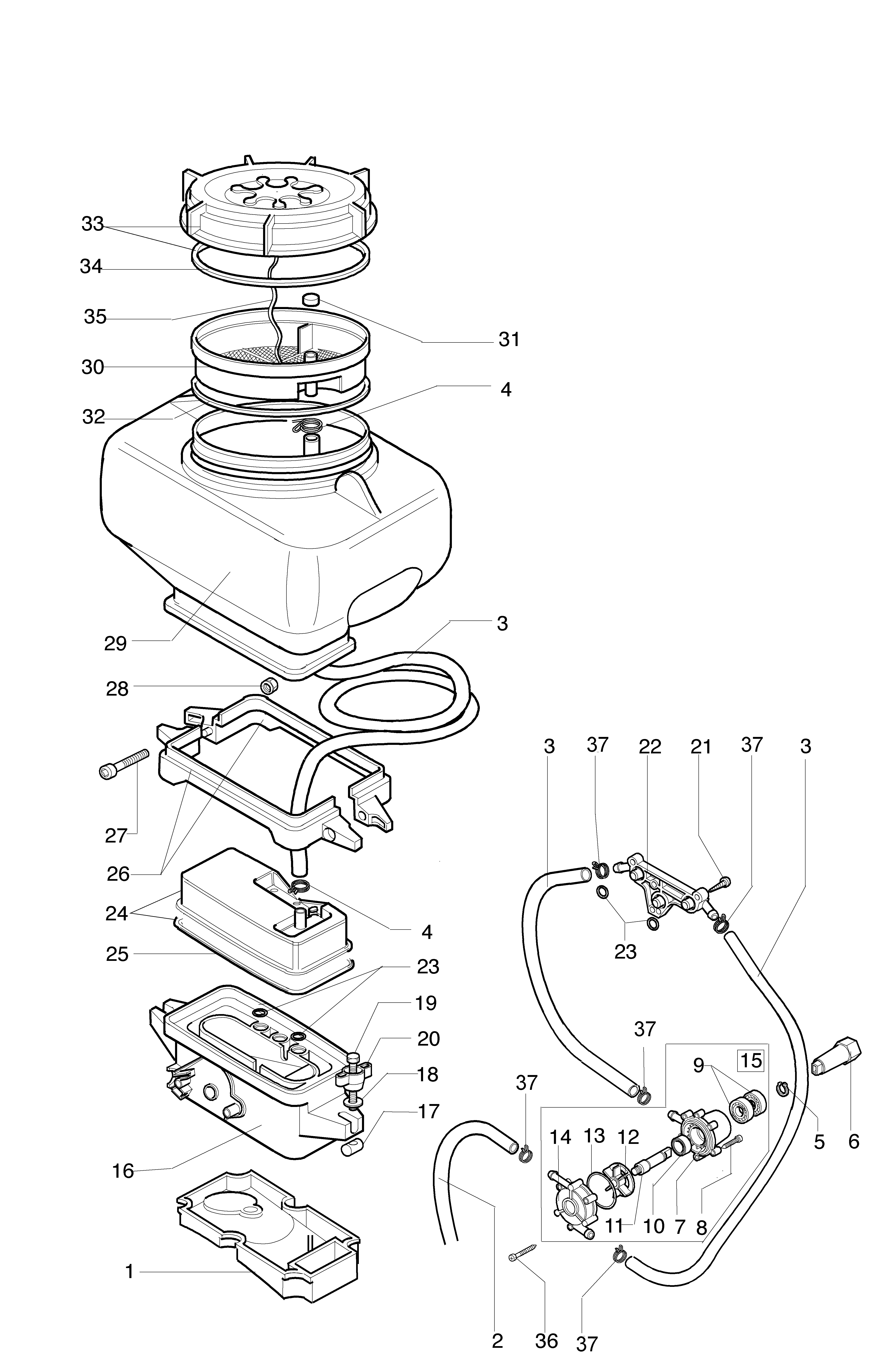

Vue Éclatée AM 163
Retrouvez les pièces détachées, références et repères disponibles pour AM 163.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56020017 | Plaquette | Disponible | Voir la pièce |
| 2 | 56020039 | Tuyau | Disponible | Voir la pièce |
| 3 | 56020038R | Tuyau | Non reliée | |
| 3 | 56020038R | Tuyau | Non reliée | |
| 3 | 56020038R | Tuyau | Non reliée | |
| 4 | 3059008 | Bande | Disponible | Voir la pièce |
| 4 | 3059008 | Bande | Disponible | Voir la pièce |
| 5 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 6 | 56020100 | Connection | Disponible | Voir la pièce |
| 7 | 56020101R | Corp pompe | Disponible | Voir la pièce |
| 8 | 3960067AR | Vis | Disponible | Voir la pièce |
| 9 | 3035230R | Roulement | Disponible | Voir la pièce |
| 10 | 3050055R | Bague | Disponible | Voir la pièce |
| 11 | 56020102 | Arbre | Disponible | Voir la pièce |
| 12 | 56020103R | Ventilateur | Disponible | Voir la pièce |
| 13 | 3049064R | Bague or | Disponible | Voir la pièce |
| 14 | 56020105 | Couvercle | Disponible | Voir la pièce |
| 15 | 365200273CR | Pumpe booster kit | Disponible | Voir la pièce |
| 16 | 56020130BR | Support | Non reliée | |
| 17 | 56020021R | Pivot | Non reliée | |
| 18 | 3618010 | Rondelle | Disponible | Voir la pièce |
| 19 | 3606025 | Vis | Disponible | Voir la pièce |
| 20 | 56020019R | Pommeau | Disponible | Voir la pièce |
| 21 | 3960091AR | Vis | Disponible | Voir la pièce |
| 22 | 56020106 | Jeu de raccords | Disponible | Voir la pièce |
| 23 | 3049039R | Bague or | Disponible | Voir la pièce |
| 23 | 3049039R | Bague or | Disponible | Voir la pièce |
| 24 | 56020041BR | Membran | Disponible | Voir la pièce |
| 25 | 56020113B | Joint | Disponible | Voir la pièce |
| 26 | 56020150R | Collier | Disponible | Voir la pièce |
| 27 | 3801017R | Vis | Disponible | Voir la pièce |
| 28 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 29 | 56020002AR | Reservoir | Non reliée | |
| 30 | 56020006R | Filtre | Non reliée | |
| 31 | 56020005 | Bouchon | Disponible | Voir la pièce |
| 32 | 56020116A | Joint | Disponible | Voir la pièce |
| 33 | 56022017B | Bouchon | Disponible | Voir la pièce |
| 34 | 56020004BR | Joint | Non reliée | |
| 35 | 56020040 | Cable | Disponible | Voir la pièce |
| 36 | 3960087AR | Vis | Disponible | Voir la pièce |
| 37 | 3059006 | Bande | Disponible | Voir la pièce |
| 37 | 3059006 | Bande | Disponible | Voir la pièce |
| 37 | 3059006 | Bande | Disponible | Voir la pièce |
| 37 | 3059006 | Bande | Disponible | Voir la pièce |
| 37 | 3059006 | Bande | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318491 | Corp pompe compl. | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 5 | 2318493 | Soupape | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 2318592R | Soupape | Non reliée | |
| 11 | 2318189 | Bague | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318969 | Corp primer | Disponible | Voir la pièce |
| 14 | 2318568 | Ressort | Disponible | Voir la pièce |
| 15 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 16 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960091AR | Vis | Disponible | Voir la pièce |
| 2 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 3 | 3960087AR | Vis | Disponible | Voir la pièce |
| 3 | 3960087AR | Vis | Disponible | Voir la pièce |
| 4 | 56020153R | Couvercle | Disponible | Voir la pièce |
| 5 | 56020029 | Ressort | Disponible | Voir la pièce |
| 6 | 56020028 | Levier | Disponible | Voir la pièce |
| 7 | 56020025 | Engranages | Disponible | Voir la pièce |
| 8 | 3911008R | Ecrou | Disponible | Voir la pièce |
| 9 | 56020022 | Pivot | Disponible | Voir la pièce |
| 10 | 3960063 | Vis | Disponible | Voir la pièce |
| 11 | 56020154R | Support | Disponible | Voir la pièce |
| 12 | 56020037AR | Gaine | Disponible | Voir la pièce |
| 13 | 56020014 | Support | Disponible | Voir la pièce |
| 14 | 56020013 | Pivot | Disponible | Voir la pièce |
| 15 | 56020011 | Vanne | Disponible | Voir la pièce |
| 16 | 56020024 | Cable | Disponible | Voir la pièce |
| 17 | 56020015R | Arbre | Non reliée | |
| 18 | 56020152R | Protection | Disponible | Voir la pièce |
| 19 | 56020018 | Tuyau | Disponible | Voir la pièce |
| 20 | 56020111 | Support | Disponible | Voir la pièce |
| 21 | 56020113B | Joint | Disponible | Voir la pièce |
| 22 | 56020010C | Carter | Disponible | Voir la pièce |
| 23 | 56020107 | Boite | Disponible | Voir la pièce |
| 24 | 56020050 | Cable antistatique | Disponible | Voir la pièce |
| 25 | 3806021AR | Vis | Disponible | Voir la pièce |
| 26 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 27 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 28 | 3915005 | Ecrou | Disponible | Voir la pièce |
| 29 | 56020051 | Chainette | Disponible | Voir la pièce |
| 30 | 3960061AR | Vis | Disponible | Voir la pièce |
| 31 | 070000032R | Vis | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56520078DR | Couronne | Non reliée | |
| 2 | 56020046 | Protection | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 4 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 4 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 5 | 56520206AR | Groupe réservoir | Disponible | Voir la pièce |
| 6 | 56520118DR | Couronne | Disponible | Voir la pièce |
| 7 | 56520003BR | Ventilateur | Disponible | Voir la pièce |
| 9 | 56520246AR | Coussin | Non reliée | |
| 10 | 3055054R | Clip | Non reliée | |
| 11 | 56520111R | Châssis | Non reliée | |
| 12 | 56020112R | Amortisseur | Disponible | Voir la pièce |
| 13 | 56020136 | Ressorts anti-vibration kit | Disponible | Voir la pièce |
| 14 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 14 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 15 | 3801016R | Vis | Disponible | Voir la pièce |
| 16 | 61110162BR | Bague | Disponible | Voir la pièce |
| 17 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 18 | 56520160R | Tuyau | Disponible | Voir la pièce |
| 19 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 20 | 4161211R | Passetube | Disponible | Voir la pièce |
| 21 | 3073022AR | Tuyau essence | Non reliée | |
| 22 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 23 | 3901064 | Vis | Disponible | Voir la pièce |
| 24 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 25 | 3801026R | Pivot | Disponible | Voir la pièce |
| 26 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 27 | 56520042R | Couvercle | Disponible | Voir la pièce |
| 27 | 56520042R | Couvercle | Disponible | Voir la pièce |
| 28 | 61070006R | Joint | Disponible | Voir la pièce |
| 29 | 56520159R | Tuyau | Disponible | Voir la pièce |
| 30 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 31 | 56520172AR | Protection | Disponible | Voir la pièce |
| 32 | 3980015 | Ecrou | Disponible | Voir la pièce |
| 33 | 56520043R | Flasque | Disponible | Voir la pièce |
| 33 | 56520043R | Flasque | Disponible | Voir la pièce |
| 34 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 35 | 56520255R | Crochet | Disponible | Voir la pièce |
| 35 | 56520255R | Crochet | Disponible | Voir la pièce |
| 37 | 56020136 | Ressorts anti-vibration kit | Disponible | Voir la pièce |
| 38 | 56020134R | Bague | Disponible | Voir la pièce |
| 39 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 39 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 40 | 50070024R | Ressort | Disponible | Voir la pièce |
| 41 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 42 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 43 | 3801016R | Vis | Disponible | Voir la pièce |
| 44 | 50070049R | Support | Disponible | Voir la pièce |
| 45 | 56020135R | Flasque | Disponible | Voir la pièce |
| 45 | 56020135R | Flasque | Disponible | Voir la pièce |
| 45 | 56020135R | Flasque | Disponible | Voir la pièce |
| 46 | 3960112 | Vis | Disponible | Voir la pièce |
| 47 | 018100045R | Ecrou | Disponible | Voir la pièce |
| 48 | 56020149 | Bande | Disponible | Voir la pièce |
| 49 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 50 | 3906016R | Vis | Disponible | Voir la pièce |
| 51 | 56520243R | Harnais | Disponible | Voir la pièce |
| 52 | 56520242R | Harnais | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56020213 | Kit poignée | Disponible | Voir la pièce |
| 2 | 56020210 | Demipoignèe sup. | Disponible | Voir la pièce |
| 2 | 56020210 | Demipoignèe sup. | Disponible | Voir la pièce |
| 3 | 56020209 | Kit Levier stop | Disponible | Voir la pièce |
| 5 | 56520204AR | Cable | Disponible | Voir la pièce |
| 6 | 56520215R | Levier accelerateur | Disponible | Voir la pièce |
| 7 | 56520067AR | Cordelette | Disponible | Voir la pièce |
| 8 | 56520062 | Levier | Non reliée | |
| 9 | 3893016AR | Vis | Disponible | Voir la pièce |
| 10 | 3893060R | Vis | Disponible | Voir la pièce |
| 11 | 56550184R | Levier | Disponible | Voir la pièce |
| 12 | 56020179R | Robinet | Disponible | Voir la pièce |
| 13 | 50110035R | Pommeau | Disponible | Voir la pièce |
| 14 | 56020208 | Demipoignèe inf. | Disponible | Voir la pièce |
| 15 | 3960063 | Vis | Disponible | Voir la pièce |
| 16 | 3893013AR | Vis | Non reliée | |
| 17 | 56020207 | Limiteur | Disponible | Voir la pièce |
| 18 | 3960067AR | Vis | Disponible | Voir la pièce |
| 18 | 3960067AR | Vis | Disponible | Voir la pièce |
| 19 | 56020097 | Tuyau | Disponible | Voir la pièce |
| 19 | 56020097 | Tuyau | Disponible | Voir la pièce |
| 20 | 56020039 | Tuyau | Disponible | Voir la pièce |
| 21 | 56520187R | Bande | Disponible | Voir la pièce |
| 22 | 56520182BR | Coude | Disponible | Voir la pièce |
| 23 | 3049031R | Bague or | Disponible | Voir la pièce |
| 24 | 3049044 | Bague or | Disponible | Voir la pièce |
| 25 | 56020085 | Filtre | Disponible | Voir la pièce |
| 26 | 56020087AR | Filtre | Disponible | Voir la pièce |
| 27 | 56520191AR | Tuyau | Disponible | Voir la pièce |
| 29 | 3059006 | Bande | Disponible | Voir la pièce |
| 29 | 3059006 | Bande | Disponible | Voir la pièce |
| 29 | 3059006 | Bande | Disponible | Voir la pièce |
| 29 | 3059006 | Bande | Disponible | Voir la pièce |
| 29 | 3059006 | Bande | Disponible | Voir la pièce |
| 30 | 56020065 | Goujon | Disponible | Voir la pièce |
| 31 | 56520185BR | Soufflet | Non reliée | |
| 32 | 56520189AR | Tuyau | Disponible | Voir la pièce |
| 33 | 3015003 | Ecrou | Disponible | Voir la pièce |
| 34 | 3618003R | Rondelle | Non reliée | |
| 35 | 3960087AR | Vis | Disponible | Voir la pièce |
| 36 | 56020159AR | Pommeau | Disponible | Voir la pièce |
| 37 | 3612004 | Ecrou | Disponible | Voir la pièce |
| 38 | 56020033 | Soupape | Disponible | Voir la pièce |
| 39 | 56020036 | Tuyere ant. | Disponible | Voir la pièce |
| 40 | 56020035R | Tuyere post. | Non reliée | |
| 41 | 56020155R | Diffuseur complet | Disponible | Voir la pièce |
| 42 | 56520190BR | Collier | Disponible | Voir la pièce |
| 43 | 56020083AR | Disque ulv | Disponible | Voir la pièce |
| 46 | 56520252R | Adaptateur | Disponible | Voir la pièce |
| 47 | 3833073R | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56520107 | Vis | Disponible | Voir la pièce |
| 2 | 56520009 | Couvercle | Disponible | Voir la pièce |
| 3 | 56520097 | Joint | Disponible | Voir la pièce |
| 3 | 56520097 | Joint | Disponible | Voir la pièce |
| 3 | 56520097 | Joint | Disponible | Voir la pièce |
| 4 | 56520281 | Joint | Disponible | Voir la pièce |
| 5 | 56520166BR | Pot | Non reliée | |
| 6 | 3801020R | Vis | Disponible | Voir la pièce |
| 7 | 005100906AR | Vis | Disponible | Voir la pièce |
| 8 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 8 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 9 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 10 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 11 | 61112005R | Vis | Non reliée | |
| 13 | 3049005R | Bague or | Disponible | Voir la pièce |
| 14 | 56020159AR | Pommeau | Disponible | Voir la pièce |
| 15 | 56520102R | Entretoise | Non reliée | |
| 15 | 56520102R | Entretoise | Non reliée | |
| 16 | 56520098 | Goupille | Disponible | Voir la pièce |
| 17 | 56522023 | Piston complet | Disponible | Voir la pièce |
| 18 | 56522024 | Cylindre complet | Disponible | Voir la pièce |
| 19 | 56520095R | Segment | Disponible | Voir la pièce |
| 19 | 56520095R | Segment | Disponible | Voir la pièce |
| 20 | 3055118R | Bougie | Non reliée | |
| 21 | 56520132 | Bague | Disponible | Voir la pièce |
| 22 | 56520105R | Bague | Non reliée | |
| 23 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 23 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 24 | 56520129R | Carter moteur | Disponible | Voir la pièce |
| 25 | 3960091AR | Vis | Disponible | Voir la pièce |
| 26 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 27 | 56520100 | Entretoise | Disponible | Voir la pièce |
| 27 | 56520100 | Entretoise | Disponible | Voir la pièce |
| 28 | 56520101 | Roulement | Disponible | Voir la pièce |
| 29 | 56520096R | Joint | Non reliée | |
| 30 | 56520131R | Roulement | Disponible | Voir la pièce |
| 31 | 56520099 | Vilebrequin | Disponible | Voir la pièce |
| 32 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 32 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 33 | 56520067AR | Cordelette | Disponible | Voir la pièce |
| 34 | 3025025 | Bague | Disponible | Voir la pièce |
| 34 | 3025025 | Bague | Disponible | Voir la pièce |
| 35 | 56520204AR | Cable | Disponible | Voir la pièce |
| 35 | 56520204R | Cable | Disponible | Voir la pièce |
| 36 | 56520004BR | Volant | Disponible | Voir la pièce |
| 37 | 3860096R | Vis | Disponible | Voir la pièce |
| 38 | 56520122 | Passe-cable | Disponible | Voir la pièce |
| 39 | 56520033 | Capuchon | Disponible | Voir la pièce |
| 39 | 56520033 | Capuchon | Disponible | Voir la pièce |
| 40 | 3801010R | Goupille | Disponible | Voir la pièce |
| 41 | 3918020R | Rondelle | Disponible | Voir la pièce |
| 42 | 56520040AR | Bride | Non reliée | |
| 43 | 56520039AR | Entretoise | Non reliée | |
| 44 | 3027005R | Bague | Non reliée | |
| 45 | 56520038AR | Poulie | Non reliée | |
| 46 | 004000132R | Ressort | Non reliée | |
| 47 | 56520124A | Bobine | Non reliée | |
| 47 | 56520273 | Bobine | Non reliée | |
| 48 | 56520021R | Joint | Disponible | Voir la pièce |
| 49 | 4175088R | Vis | Non reliée | |
| 50 | 56520022AR | Bride termique | Disponible | Voir la pièce |
| 51 | 56520023AR | Joint | Non reliée | |
| 52 | 2318495AR | Carburateur WYK-176A | Non reliée | |
| 53 | 56522033R | Support | Non reliée | |
| 54 | 56520066R | Bague | Non reliée | |
| 55 | 097000064AR | Poignée de démarrage | Disponible | Voir la pièce |
| 56 | 56520025R | Filtre aire | Non reliée | |
| 57 | 56520157R | Couvercle filtre air | Disponible | Voir la pièce |
| 58 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 59 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 59 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 60 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 60 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 61 | 4175094 | Vis | Disponible | Voir la pièce |
| 62 | 56520167CR | Demarrage complet | Disponible | Voir la pièce |
| 64 | 56520007R | Entraineur | Disponible | Voir la pièce |
| 64 | 56520239R | Entraineur | Disponible | Voir la pièce |
| 65 | 4175077 | Vis | Disponible | Voir la pièce |
| 65 | 4175077 | Vis | Disponible | Voir la pièce |
| 66 | 3028013R | Clavette | Disponible | Voir la pièce |
| 67 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 69 | 3801028 | Vis | Disponible | Voir la pièce |
| 70 | 56020205 | Kit etiquettes | Disponible | Voir la pièce |
| 71 | 4161211R | Passetube | Disponible | Voir la pièce |
| 71 | 4161211R | Passetube | Disponible | Voir la pièce |
| 72 | 56522041R | Short block | Non reliée | |
| 73 | 56520237CR | Carter | Non reliée | |
| 74 | 3801009R | Vis | Non reliée | |
| 75 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 76 | 56520241R | Couronne | Disponible | Voir la pièce |
| 77 | 56520256R | Ressort de démarrage | Disponible | Voir la pièce |
| 78 | 61510152R | Poulie de démarrage | Disponible | Voir la pièce |
| 79 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 80 | 61450044AR | Ressort de démarrage | Disponible | Voir la pièce |
| 81 | 61450050BR | Bague | Disponible | Voir la pièce |
| 82 | 61450051R | Poignée de démarrage | Non reliée | |
| 83 | 56520239R | Entraineur | Disponible | Voir la pièce |
| 84 | 3026004R | Bague | Non reliée | |
| 85 | 61450041R | Ressort | Non reliée | |
| 86 | 61450040R | Cliquet | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3860095R | Vis | Disponible | Voir la pièce |
| 2 | 56520009 | Couvercle | Disponible | Voir la pièce |
| 3 | 56520275R | Kit complet de cylindre | Disponible | Voir la pièce |
| 4 | 56520281 | Joint | Disponible | Voir la pièce |
| 5 | 56520166BR | Pot | Non reliée | |
| 6 | 3801020R | Vis | Disponible | Voir la pièce |
| 7 | 005100906AR | Vis | Disponible | Voir la pièce |
| 8 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 8 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 9 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 10 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 11 | 61112005R | Vis | Non reliée | |
| 13 | 3049005R | Bague or | Disponible | Voir la pièce |
| 14 | 56020159AR | Pommeau | Disponible | Voir la pièce |
| 15 | 56520276R | Piston complet | Non reliée | |
| 16 | 56520214R | Segment | Non reliée | |
| 18 | 006000010 | Cage a aguilles | Non reliée | |
| 19 | 56520257R | Goupille élastique | Non reliée | |
| 20 | 3055118R | Bougie | Non reliée | |
| 21 | 56520226R | Joint | Disponible | Voir la pièce |
| 22 | 3860096R | Vis | Disponible | Voir la pièce |
| 23 | - | N | Non reliée | |
| 24 | 56520274R | Carter moteur complet | Non reliée | |
| 24 | 56520274R | Carter moteur complet | Non reliée | |
| 25 | 3960091AR | Vis | Disponible | Voir la pièce |
| 26 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 27 | 3050025R | Bague | Disponible | Voir la pièce |
| 27 | 3050025R | Bague | Disponible | Voir la pièce |
| 28 | 3034214R | Roulement | Non reliée | |
| 29 | 56520216R | Vilebrequin | Non reliée | |
| 30 | 56520225R | Joint | Non reliée | |
| 32 | - | N | Non reliée | |
| 33 | 56520067AR | Cordelette | Disponible | Voir la pièce |
| 35 | 56520204AR | Cable | Disponible | Voir la pièce |
| 36 | 56520004BR | Volant | Disponible | Voir la pièce |
| 38 | 56520122 | Passe-cable | Disponible | Voir la pièce |
| 39 | 56520033 | Capuchon | Disponible | Voir la pièce |
| 40 | 3801009R | Vis | Non reliée | |
| 41 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 45 | 61510152R | Poulie de démarrage | Disponible | Voir la pièce |
| 46 | 61450044AR | Ressort de démarrage | Disponible | Voir la pièce |
| 47 | 56520273 | Bobine | Non reliée | |
| 48 | 56520021R | Joint | Disponible | Voir la pièce |
| 49 | 4175088R | Vis | Non reliée | |
| 50 | 56520022AR | Bride termique | Disponible | Voir la pièce |
| 51 | 56520023AR | Joint | Non reliée | |
| 52 | 2318495AR | Carburateur WYK-176A | Non reliée | |
| 53 | 56522033R | Support | Non reliée | |
| 54 | 61450050BR | Bague | Disponible | Voir la pièce |
| 55 | 61450051R | Poignée de démarrage | Non reliée | |
| 56 | 56520025R | Filtre aire | Non reliée | |
| 57 | 56520157R | Couvercle filtre air | Disponible | Voir la pièce |
| 58 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 59 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 59 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 60 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 60 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 61 | 4175094 | Vis | Disponible | Voir la pièce |
| 62 | 56520237CR | Carter | Non reliée | |
| 64 | 56520239R | Entraineur | Disponible | Voir la pièce |
| 65 | 4175077 | Vis | Disponible | Voir la pièce |
| 65 | 4175077 | Vis | Disponible | Voir la pièce |
| 67 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 69 | 3801028 | Vis | Disponible | Voir la pièce |
| 70 | 56020205 | Kit etiquettes | Disponible | Voir la pièce |
| 71 | 4161211R | Passetube | Disponible | Voir la pièce |
| 72 | 56522041R | Short block | Non reliée | |
| 73 | 56520241R | Couronne | Disponible | Voir la pièce |
| 74 | 56520256R | Ressort de démarrage | Disponible | Voir la pièce |
| 75 | 3026004R | Bague | Non reliée | |
| 76 | 61450041R | Ressort | Non reliée | |
| 77 | 61450040R | Cliquet | Disponible | Voir la pièce |
