Vue Éclatée MARATHON 12.5 - (1°Sr.)
Retrouvez les pièces détachées, références et repères disponibles pour MARATHON 12.5 - (1°Sr.).
Pièces de la vue éclatée

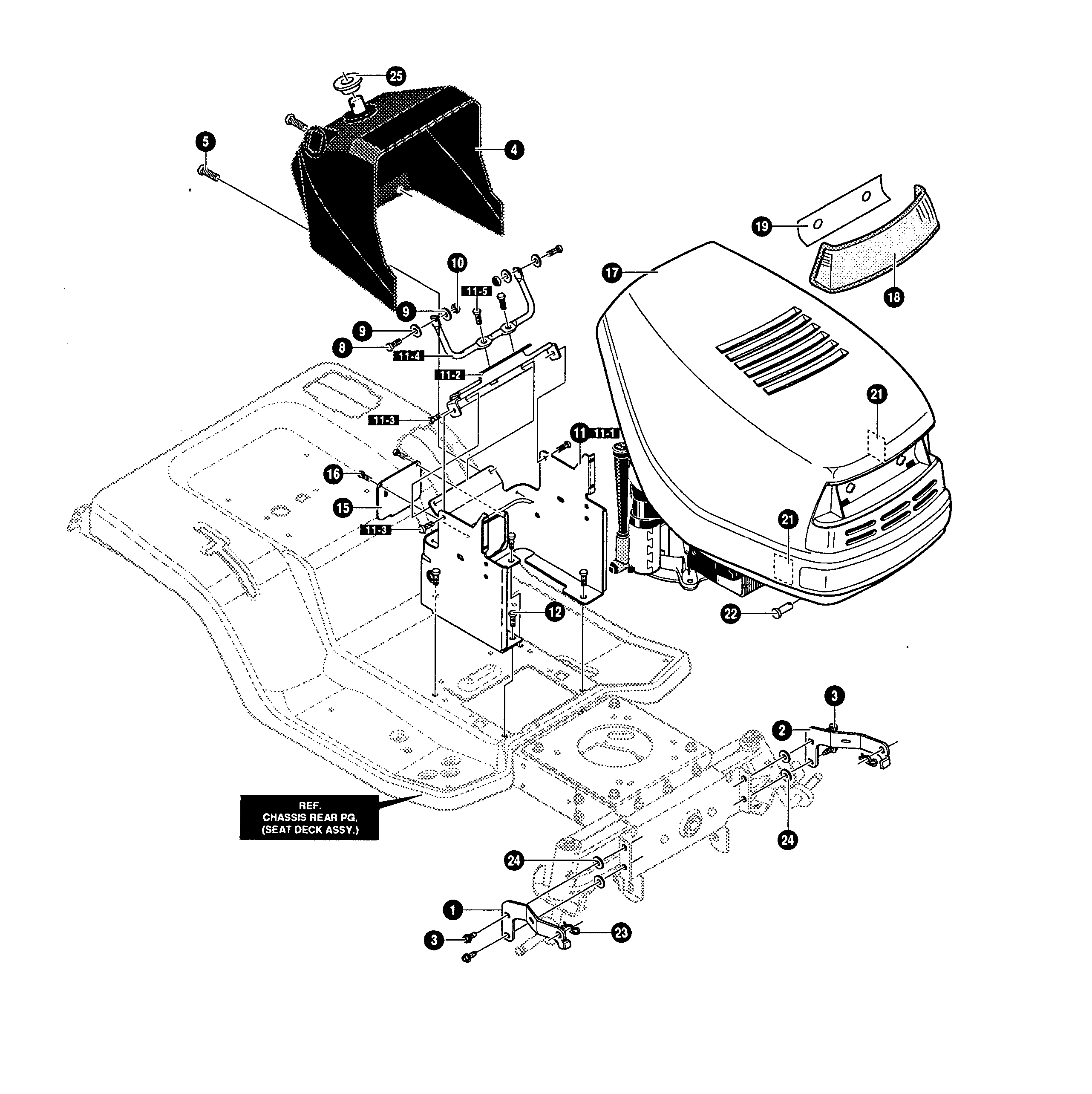

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T95432821 | Etrier | Disponible | Voir la pièce |
| 2 | T95433821 | Etrier | Disponible | Voir la pièce |
| 3 | T710079 | Vis | Disponible | Voir la pièce |
| 3 | T710079 | Vis | Disponible | Voir la pièce |
| 4 | T690630 | Tableau de bord | Disponible | Voir la pièce |
| 5 | T710282 | Vis | Disponible | Voir la pièce |
| 8 | T180020 | Vis | Disponible | Voir la pièce |
| 9 | T120392 | Rondelle | Disponible | Voir la pièce |
| 9 | T120392 | Rondelle | Disponible | Voir la pièce |
| 10 | T782585 | Ecrou | Disponible | Voir la pièce |
| 11 | T341569898 | Group | Disponible | Voir la pièce |
| 11-1 | T95425 | Jeu de etiquette | Disponible | Voir la pièce |
| 11-2 | T95426 | Support | Disponible | Voir la pièce |
| 11-3 | T710264 | Vis | Disponible | Voir la pièce |
| 11-3 | T710264 | Vis | Disponible | Voir la pièce |
| 11-4 | T95406 | Tige | Disponible | Voir la pièce |
| 11-5 | T710264 | Vis | Disponible | Voir la pièce |
| 12 | T710079 | Vis | Disponible | Voir la pièce |
| 15 | T94638898 | Panneau | Disponible | Voir la pièce |
| 16 | T710196 | Vis | Disponible | Voir la pièce |
| 17 | T94950 | Capot | Disponible | Voir la pièce |
| 18 | T302670 | Couverture | Disponible | Voir la pièce |
| 19 | T308492 | Parabole feu | Disponible | Voir la pièce |
| 21 | T301452 | Parabole feu | Disponible | Voir la pièce |
| 21 | T301452 | Parabole feu | Disponible | Voir la pièce |
| 22 | T711856 | Pivot | Disponible | Voir la pièce |
| 23 | T711682 | Goupille | Disponible | Voir la pièce |
| 24 | T6711 | Rondelle | Disponible | Voir la pièce |
| 24 | T6711 | Rondelle | Disponible | Voir la pièce |
| 25 | T95404821 | Bague | Disponible | Voir la pièce |

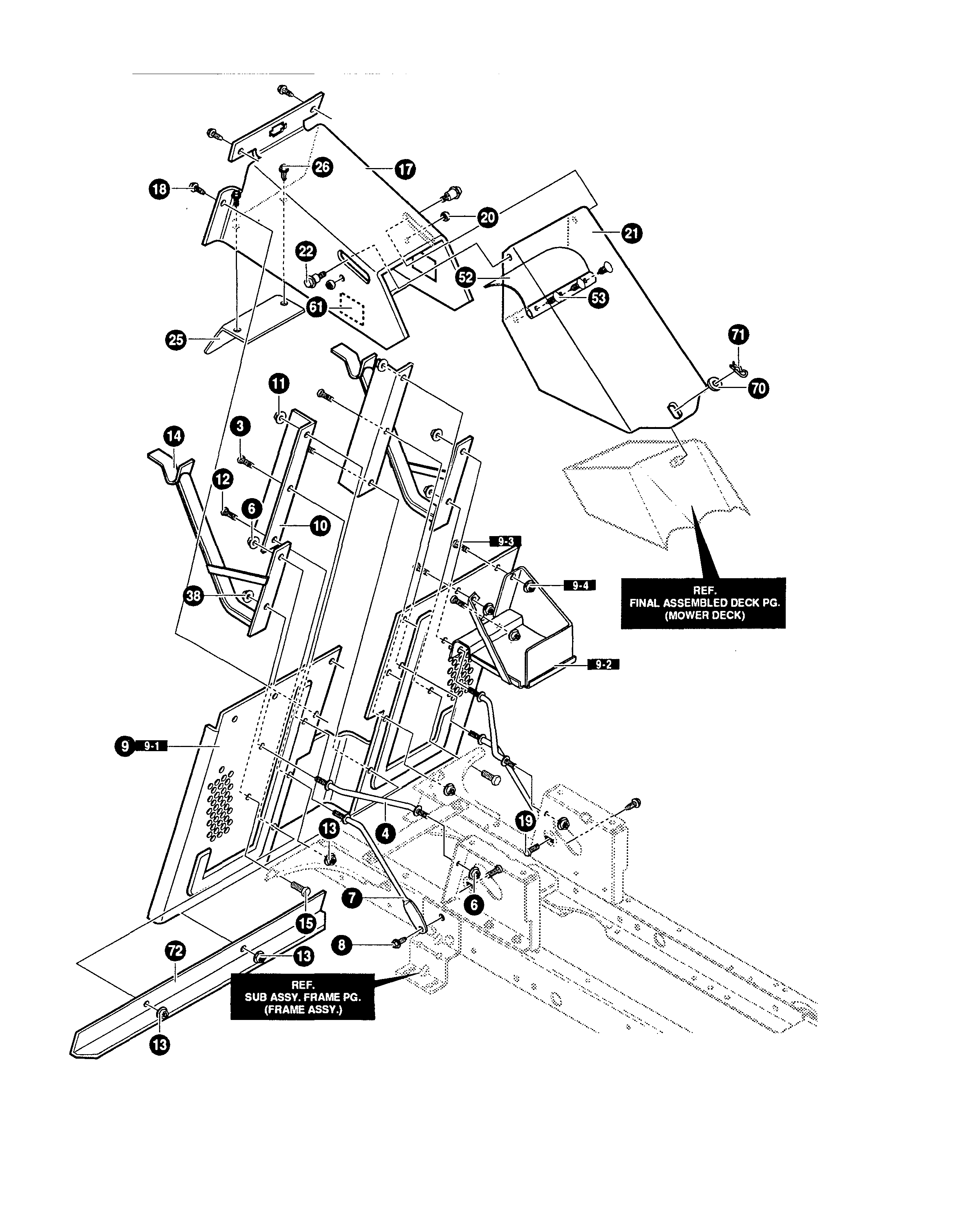

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 3 | T710079 | Vis | Disponible | Voir la pièce |
| 4 | T94625 | Tige | Disponible | Voir la pièce |
| 6 | T45171 | Ecrou | Disponible | Voir la pièce |
| 6 | T45171 | Ecrou | Disponible | Voir la pièce |
| 7 | T94231 | Tige | Disponible | Voir la pièce |
| 8 | T710079 | Vis | Disponible | Voir la pièce |
| 9 | T341493821 | Plaquette | Disponible | Voir la pièce |
| 9-1 | T94569 | Plaquette | Disponible | Voir la pièce |
| 9-2 | T94563 | Support | Disponible | Voir la pièce |
| 9-3 | T180073 | Vis | Disponible | Voir la pièce |
| 9-4 | T45174 | Ecrou | Disponible | Voir la pièce |
| 10 | T94232821 | Support | Disponible | Voir la pièce |
| 11 | T45171 | Ecrou | Disponible | Voir la pièce |
| 12 | T328154 | Vis | Disponible | Voir la pièce |
| 13 | T45174 | Ecrou | Disponible | Voir la pièce |
| 13 | T45174 | Ecrou | Disponible | Voir la pièce |
| 13 | T45174 | Ecrou | Disponible | Voir la pièce |
| 14 | T94637821 | Support | Disponible | Voir la pièce |
| 15 | T328154 | Vis | Disponible | Voir la pièce |
| 17 | T94295821 | Support | Disponible | Voir la pièce |
| 18 | T710079 | Vis | Disponible | Voir la pièce |
| 19 | T57101 | Vis | Disponible | Voir la pièce |
| 20 | T45174 | Ecrou | Disponible | Voir la pièce |
| 21 | T94970821 | Support | Disponible | Voir la pièce |
| 22 | T51601 | Vis | Disponible | Voir la pièce |
| 25 | T94263821 | Couvercle | Disponible | Voir la pièce |
| 26 | T710264 | Vis | Disponible | Voir la pièce |
| 38 | T45174 | Ecrou | Disponible | Voir la pièce |
| 52 | T94264 | Deflecteur | Disponible | Voir la pièce |
| 53 | T309235 | Vis | Disponible | Voir la pièce |
| 61 | T318197 | Decalque | Disponible | Voir la pièce |
| 70 | T711616 | Rondelle | Disponible | Voir la pièce |
| 71 | T711682 | Goupille | Disponible | Voir la pièce |
| 72 | T95087 | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée

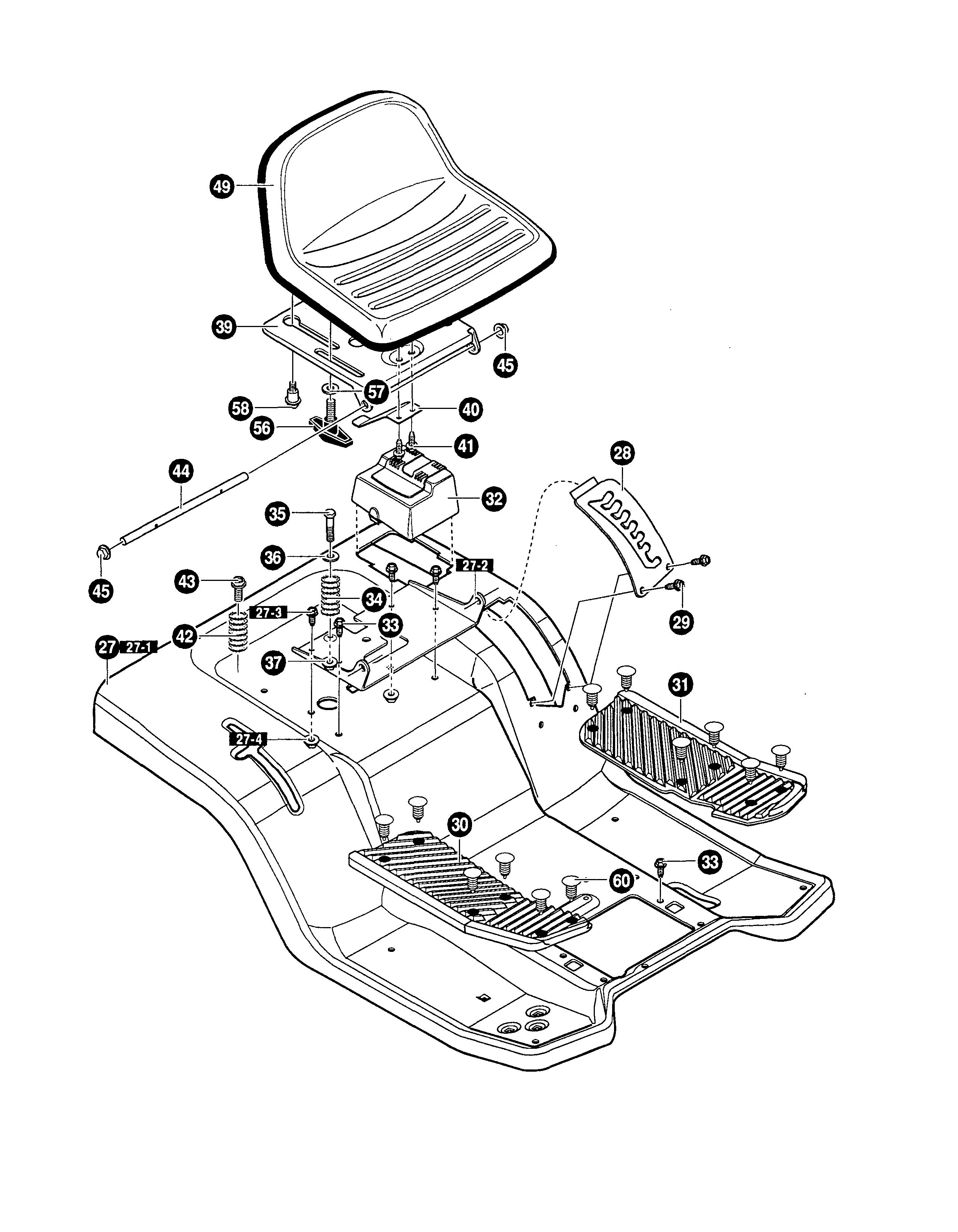

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 27 | T341496898 | Decoche siege | Disponible | Voir la pièce |
| 27-1 | T94204 | Decoche siege | Disponible | Voir la pièce |
| 27-2 | T94153 | Support | Disponible | Voir la pièce |
| 27-3 | T710279 | Vis | Disponible | Voir la pièce |
| 27-4 | T711634 | Ecrou | Disponible | Voir la pièce |
| 28 | T94243898 | Plaquette | Disponible | Voir la pièce |
| 29 | T710196 | Vis | Disponible | Voir la pièce |
| 30 | T95438 | Estrade | Disponible | Voir la pièce |
| 31 | T95437 | Estrade | Disponible | Voir la pièce |
| 32 | T94200 | Couvercle | Disponible | Voir la pièce |
| 33 | T710079 | Vis | Disponible | Voir la pièce |
| 33 | T710079 | Vis | Disponible | Voir la pièce |
| 34 | T710136 | Ressort | Disponible | Voir la pièce |
| 35 | T710093 | Vis | Disponible | Voir la pièce |
| 36 | T94155 | Rondelle | Disponible | Voir la pièce |
| 37 | T710280 | Ecrou | Disponible | Voir la pièce |
| 39 | T94154E700 | Support | Disponible | Voir la pièce |
| 40 | T94057 | Ressort | Disponible | Voir la pièce |
| 41 | T710264 | Vis | Disponible | Voir la pièce |
| 42 | T710109 | Ressort | Disponible | Voir la pièce |
| 43 | T710079 | Vis | Disponible | Voir la pièce |
| 44 | T94156 | Support | Disponible | Voir la pièce |
| 45 | T711627 | Arrêt | Disponible | Voir la pièce |
| 45 | T711627 | Arrêt | Disponible | Voir la pièce |
| 49 | T95444 | Siege | Disponible | Voir la pièce |
| 56 | T711747 | Vis | Disponible | Voir la pièce |
| 57 | T711644 | Rondelle | Disponible | Voir la pièce |
| 58 | T711740 | Vis | Disponible | Voir la pièce |
| 60 | T311087 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée

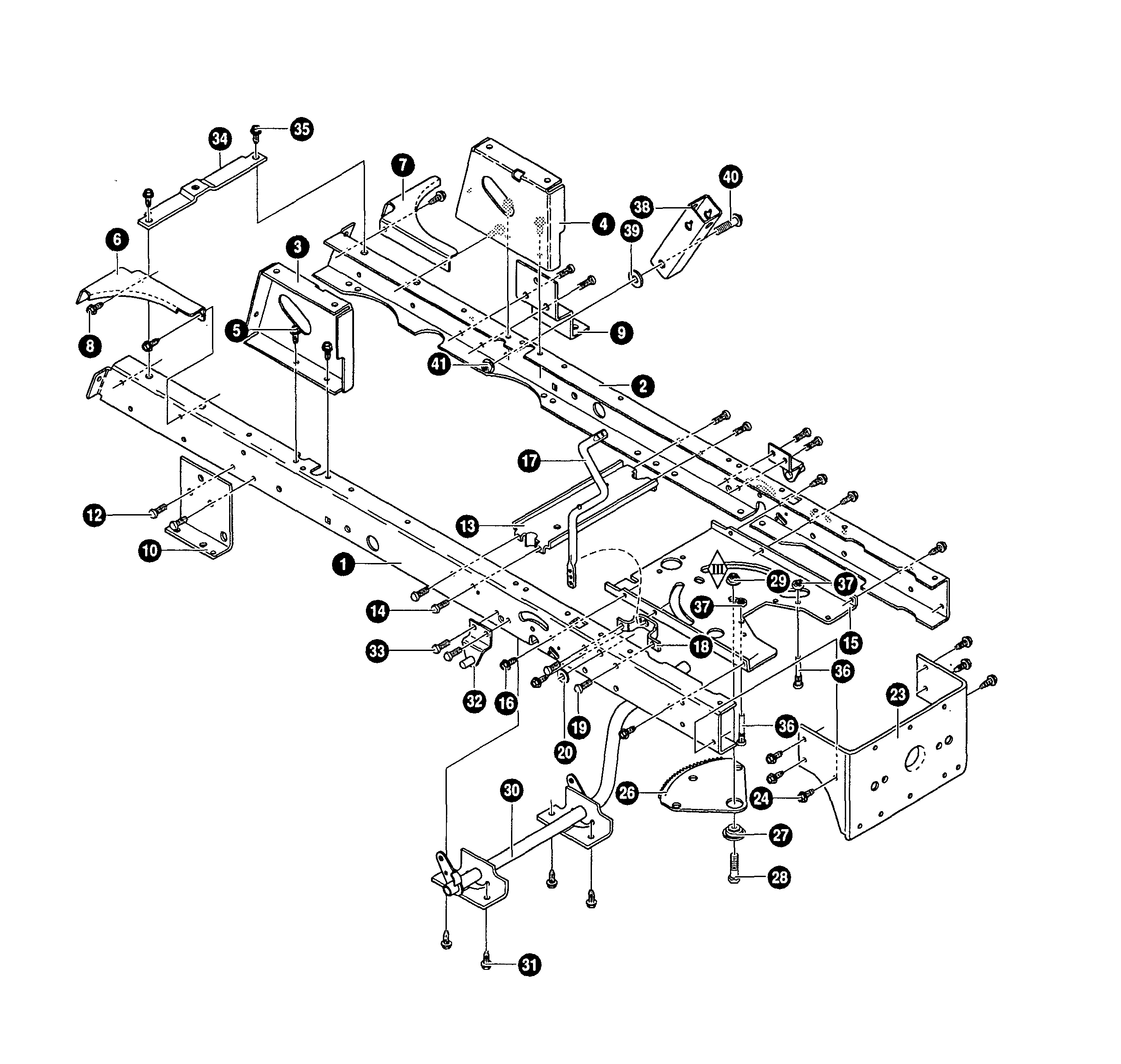

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T94564 | Châssis | Disponible | Voir la pièce |
| 2 | T94565 | Châssis | Disponible | Voir la pièce |
| 3 | T94634 | Support | Disponible | Voir la pièce |
| 4 | T94633 | Support | Disponible | Voir la pièce |
| 5 | T710079 | Vis | Disponible | Voir la pièce |
| 6 | T94561 | Support | Disponible | Voir la pièce |
| 7 | T94562 | Support | Disponible | Voir la pièce |
| 8 | T710079 | Vis | Disponible | Voir la pièce |
| 9 | T94234 | Etrier | Disponible | Voir la pièce |
| 10 | T94235 | Etrier | Disponible | Voir la pièce |
| 12 | T710079 | Vis | Disponible | Voir la pièce |
| 13 | T94237 | Flasque | Disponible | Voir la pièce |
| 14 | T710079 | Vis | Disponible | Voir la pièce |
| 15 | T94003 | Plaquette | Disponible | Voir la pièce |
| 16 | T710079 | Vis | Disponible | Voir la pièce |
| 17 | T94019 | Levier | Disponible | Voir la pièce |
| 18 | T94005 | Etrier | Disponible | Voir la pièce |
| 19 | T710079 | Vis | Disponible | Voir la pièce |
| 20 | T120395 | Rondelle | Disponible | Voir la pièce |
| 23 | T94013 | Etrier | Disponible | Voir la pièce |
| 24 | T710079 | Vis | Disponible | Voir la pièce |
| 26 | T94121 | Engranages | Disponible | Voir la pièce |
| 27 | T94123 | Roulement | Disponible | Voir la pièce |
| 28 | T710312 | Vis | Disponible | Voir la pièce |
| 29 | T710105 | Ecrou | Disponible | Voir la pièce |
| 30 | T94241 | Group pedales | Disponible | Voir la pièce |
| 31 | T710079 | Vis | Disponible | Voir la pièce |
| 32 | T94285 | Etrier | Disponible | Voir la pièce |
| 33 | T710079 | Vis | Disponible | Voir la pièce |
| 34 | T94566 | Support | Disponible | Voir la pièce |
| 35 | T710079 | Vis | Disponible | Voir la pièce |
| 36 | T711745 | Vis | Disponible | Voir la pièce |
| 36 | T711745 | Vis | Disponible | Voir la pièce |
| 37 | T710026 | Ecrou | Disponible | Voir la pièce |
| 37 | T710026 | Ecrou | Disponible | Voir la pièce |
| 38 | T94015 | Etrier | Disponible | Voir la pièce |
| 39 | T845 | Rondelle | Disponible | Voir la pièce |
| 40 | T710000 | Vis | Disponible | Voir la pièce |
| 41 | T015X84 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée

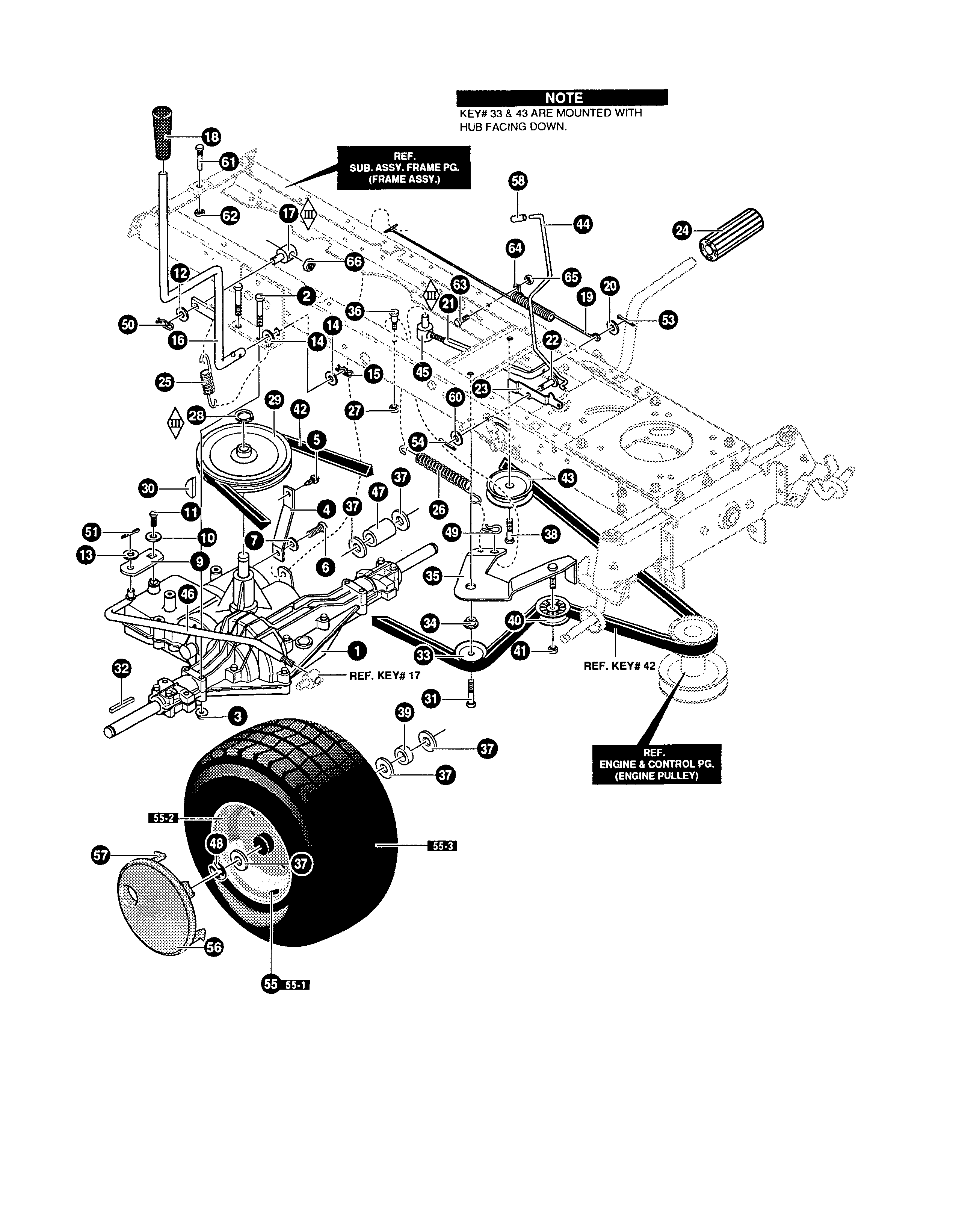

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | T180091 | Vis | Disponible | Voir la pièce |
| 3 | T711634 | Ecrou | Disponible | Voir la pièce |
| 4 | T94620821 | Etrier | Disponible | Voir la pièce |
| 5 | T710079 | Vis | Disponible | Voir la pièce |
| 6 | T782967 | Vis | Disponible | Voir la pièce |
| 7 | T120638 | Rondelle | Disponible | Voir la pièce |
| 9 | T94227 | Flasque | Disponible | Voir la pièce |
| 10 | T57157 | Rondelle | Disponible | Voir la pièce |
| 11 | T710345 | Vis | Disponible | Voir la pièce |
| 12 | T996416 | Rondelle | Disponible | Voir la pièce |
| 13 | T120394 | Rondelle | Disponible | Voir la pièce |
| 14 | T996425 | Rondelle | Disponible | Voir la pièce |
| 14 | T996425 | Rondelle | Disponible | Voir la pièce |
| 15 | T711899 | Goupille | Disponible | Voir la pièce |
| 16 | T690087 | Levier | Disponible | Voir la pièce |
| 17 | T711591 | Pivot | Disponible | Voir la pièce |
| 18 | T94929 | Poignee | Disponible | Voir la pièce |
| 19 | T95424 | Ressort | Disponible | Voir la pièce |
| 20 | T35214 | Rondelle | Disponible | Voir la pièce |
| 21 | T690016 | Entretoise | Disponible | Voir la pièce |
| 22 | T711903 | Pivot | Disponible | Voir la pièce |
| 23 | T95290 | Pivot | Disponible | Voir la pièce |
| 24 | T21544 | Poignee | Disponible | Voir la pièce |
| 25 | T782223 | Ressort | Disponible | Voir la pièce |
| 26 | T710139 | Ressort | Non reliée | |
| 27 | T782585 | Ecrou | Disponible | Voir la pièce |
| 28 | T22053 | Bague | Disponible | Voir la pièce |
| 29 | T94571 | Poulie | Disponible | Voir la pièce |
| 30 | T50795 | Clavette | Disponible | Voir la pièce |
| 31 | T710082 | Vis | Disponible | Voir la pièce |
| 32 | T52928 | Clavette | Disponible | Voir la pièce |
| 33 | T1001065 | Poulie | Disponible | Voir la pièce |
| 34 | T95423 | Entretoise | Disponible | Voir la pièce |
| 35 | T94238821 | Bras | Disponible | Voir la pièce |
| 36 | T310088 | Vis | Disponible | Voir la pièce |
| 37 | T711904 | Rondelle | Disponible | Voir la pièce |
| 37 | T711904 | Rondelle | Disponible | Voir la pièce |
| 37 | T711904 | Rondelle | Disponible | Voir la pièce |
| 37 | T711904 | Rondelle | Disponible | Voir la pièce |
| 37 | T711904 | Rondelle | Disponible | Voir la pièce |
| 38 | T180124 | Vis | Disponible | Voir la pièce |
| 39 | T95418 | Entretoise | Disponible | Voir la pièce |
| 40 | T690409 | Poulie | Disponible | Voir la pièce |
| 41 | T45905 | Ecrou | Disponible | Voir la pièce |
| 42 | T94608 | Courroie | Disponible | Voir la pièce |
| 43 | T1001065 | Poulie | Disponible | Voir la pièce |
| 44 | T690046 | Pivot | Disponible | Voir la pièce |
| 45 | T710059 | Ecrou | Disponible | Voir la pièce |
| 46 | T690027 | Entretoise | Disponible | Voir la pièce |
| 47 | T95419 | Entretoise | Disponible | Voir la pièce |
| 48 | T0011X3 | Bague seeger | Disponible | Voir la pièce |
| 49 | T711899 | Goupille | Disponible | Voir la pièce |
| 50 | T711682 | Goupille | Disponible | Voir la pièce |
| 51 | T711897 | Goupille | Disponible | Voir la pièce |
| 53 | T711897 | Goupille | Disponible | Voir la pièce |
| 54 | T711897 | Goupille | Disponible | Voir la pièce |
| 55 | T692289 | Pneumatique | Disponible | Voir la pièce |
| 55-1 | T338512 | Soupape | Disponible | Voir la pièce |
| 55-2 | T407931 | Bandage roue | Disponible | Voir la pièce |
| 55-3 | T338549 | Pneumatique | Disponible | Voir la pièce |
| 56 | - | N | Non reliée | |
| 57 | - | N | Non reliée | |
| 58 | T335980 | Bouchon | Disponible | Voir la pièce |
| 60 | T120394 | Rondelle | Disponible | Voir la pièce |
| 61 | T20619 | Vis | Disponible | Voir la pièce |
| 62 | T710026 | Ecrou | Disponible | Voir la pièce |
| 63 | T180016 | Vis | Disponible | Voir la pièce |
| 64 | T57569 | Passe-cable | Disponible | Voir la pièce |
| 65 | T51335 | Ecrou | Disponible | Voir la pièce |
| 66 | T124829 | Ecrou | Disponible | Voir la pièce |

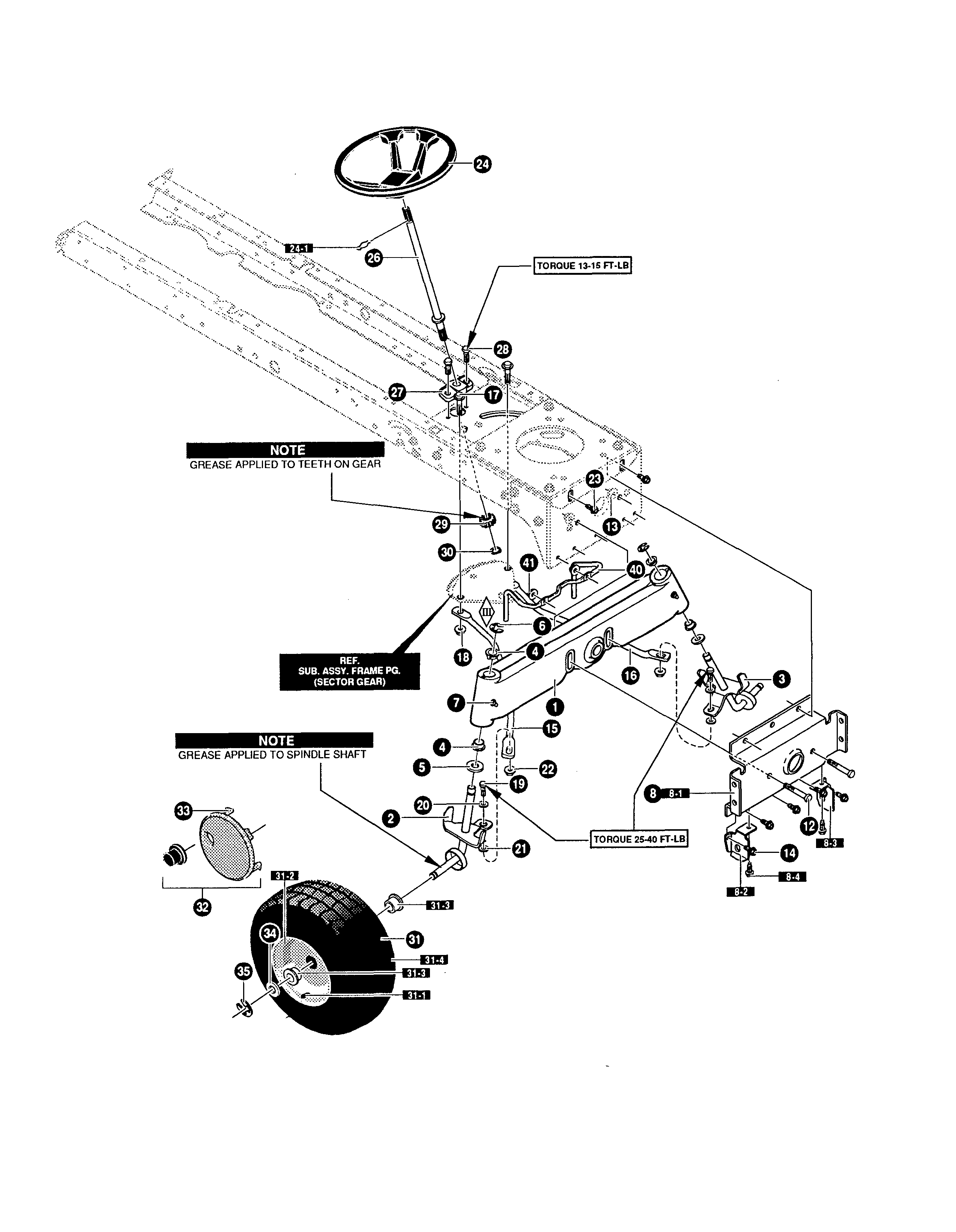

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T95405 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | T94178821 | Axe | Disponible | Voir la pièce |
| 3 | T94179 | Pivot | Disponible | Voir la pièce |
| 4 | T92527 | Bague | Disponible | Voir la pièce |
| 4 | T92527 | Bague | Disponible | Voir la pièce |
| 5 | T710129 | Rondelle | Disponible | Voir la pièce |
| 6 | T0011X3 | Bague seeger | Disponible | Voir la pièce |
| 7 | T706 | Graisseur | Disponible | Voir la pièce |
| 8 | T341491821 | Flasque | Disponible | Voir la pièce |
| 8-1 | T341491821 | Flasque | Disponible | Voir la pièce |
| 8-2 | T690199E701 | Etrier | Disponible | Voir la pièce |
| 8-3 | T690198E701 | Etrier | Disponible | Voir la pièce |
| 8-4 | T710079 | Vis | Disponible | Voir la pièce |
| 12 | T180113 | Vis | Disponible | Voir la pièce |
| 13 | T711634 | Ecrou | Disponible | Voir la pièce |
| 14 | T710079 | Vis | Disponible | Voir la pièce |
| 15 | T95328 | Entretoise | Disponible | Voir la pièce |
| 16 | T95329 | Bras | Disponible | Voir la pièce |
| 17 | T710440 | Vis | Disponible | Voir la pièce |
| 18 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 19 | T710082 | Vis | Disponible | Voir la pièce |
| 20 | T710083 | Rondelle | Disponible | Voir la pièce |
| 21 | T710142 | Rondelle | Disponible | Voir la pièce |
| 22 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 23 | T710079 | Vis | Disponible | Voir la pièce |
| 24 | T95442 | Volant | Disponible | Voir la pièce |
| 24-1 | T94131 | Arrêt | Disponible | Voir la pièce |
| 26 | T94127 | Arbre | Disponible | Voir la pièce |
| 27 | T94124 | Support | Disponible | Voir la pièce |
| 28 | T710079 | Vis | Disponible | Voir la pièce |
| 29 | T94122 | Engranages | Disponible | Voir la pièce |
| 30 | T710102 | Bague | Disponible | Voir la pièce |
| 31 | T692641 | Pneumatique | Disponible | Voir la pièce |
| 31-1 | T338512 | Soupape | Disponible | Voir la pièce |
| 31-2 | T338517 | Bandage roue | Disponible | Voir la pièce |
| 31-3 | T491334 | Bague | Disponible | Voir la pièce |
| 31-3 | T491334 | Bague | Disponible | Voir la pièce |
| 31-4 | T338514 | Pneumatique | Disponible | Voir la pièce |
| 34 | T711758 | Rondelle | Disponible | Voir la pièce |
| 35 | T0011X3 | Bague seeger | Disponible | Voir la pièce |
| 40 | T94310 | Guide | Disponible | Voir la pièce |
| 41 | T45174 | Ecrou | Disponible | Voir la pièce |

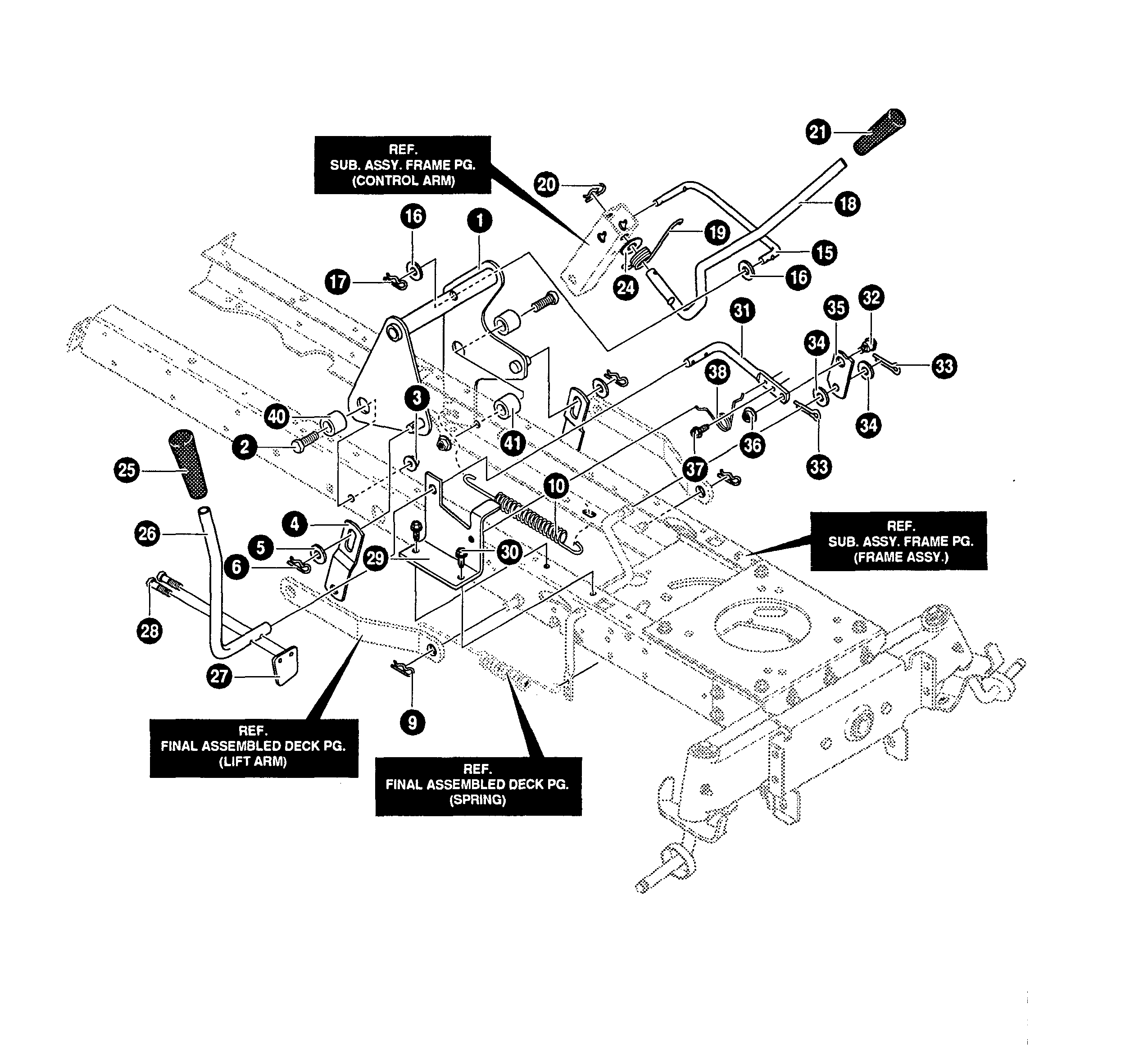

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T95233821 | Bras | Disponible | Voir la pièce |
| 2 | T710222 | Vis | Disponible | Voir la pièce |
| 3 | T710223 | Ecrou | Disponible | Voir la pièce |
| 4 | T94262821 | Etrier | Disponible | Voir la pièce |
| 5 | T710119 | Rondelle | Disponible | Voir la pièce |
| 6 | T711676 | Goupille | Disponible | Voir la pièce |
| 9 | T711682 | Goupille | Disponible | Voir la pièce |
| 10 | T710235 | Ressort | Disponible | Voir la pièce |
| 15 | T711981 | Levier de demarrage | Disponible | Voir la pièce |
| 16 | T710119 | Rondelle | Disponible | Voir la pièce |
| 16 | T710119 | Rondelle | Disponible | Voir la pièce |
| 17 | T711682 | Goupille | Disponible | Voir la pièce |
| 18 | T690532 | Levier | Disponible | Voir la pièce |
| 19 | T710111 | Ressort | Disponible | Voir la pièce |
| 20 | T711676 | Goupille | Disponible | Voir la pièce |
| 21 | T94929 | Poignee | Disponible | Voir la pièce |
| 24 | T711616 | Rondelle | Disponible | Voir la pièce |
| 25 | T94928 | Poignee | Disponible | Voir la pièce |
| 26 | T690126 | Levier traction | Disponible | Voir la pièce |
| 27 | T94022821 | Flasque | Disponible | Voir la pièce |
| 28 | T710137 | Vis | Disponible | Voir la pièce |
| 29 | T94018821 | Etrier | Disponible | Voir la pièce |
| 30 | T710079 | Vis | Disponible | Voir la pièce |
| 31 | T95283 | Levier de demarrage | Disponible | Voir la pièce |
| 32 | T711613 | Vis | Disponible | Voir la pièce |
| 33 | T36368 | Goupille | Disponible | Voir la pièce |
| 33 | T36368 | Goupille | Disponible | Voir la pièce |
| 34 | T710115 | Rondelle | Disponible | Voir la pièce |
| 34 | T710115 | Rondelle | Disponible | Voir la pièce |
| 35 | T95282 | Etrier | Disponible | Voir la pièce |
| 36 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 37 | T710079 | Vis | Disponible | Voir la pièce |
| 38 | T710141 | Ressort | Disponible | Voir la pièce |
| 40 | T94309 | Entretoise | Disponible | Voir la pièce |
| 41 | T56150 | Entretoise | Disponible | Voir la pièce |

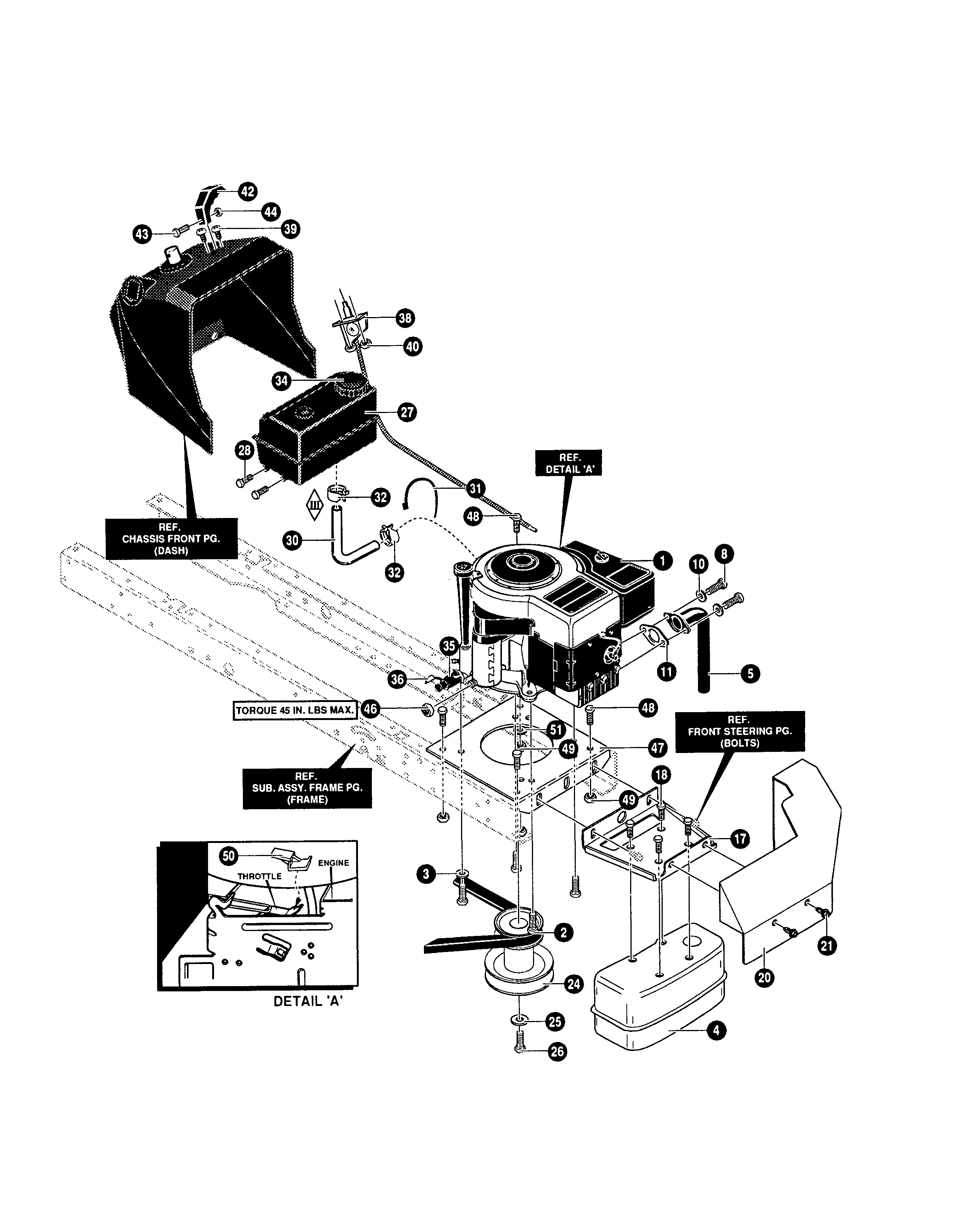

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | T50947 | Vis | Disponible | Voir la pièce |
| 3 | T138489 | Rondelle | Disponible | Voir la pièce |
| 4 | T94902 | Pot | Disponible | Voir la pièce |
| 5 | T94900 | Collecteur | Disponible | Voir la pièce |
| 8 | T180077 | Vis | Disponible | Voir la pièce |
| 10 | T120638 | Rondelle | Disponible | Voir la pièce |
| 11 | T46708 | Joint | Disponible | Voir la pièce |
| 17 | T94306 | Bride | Disponible | Voir la pièce |
| 18 | T44811 | Vis | Disponible | Voir la pièce |
| 20 | T94904821 | Protection | Disponible | Voir la pièce |
| 21 | T710079 | Vis | Disponible | Voir la pièce |
| 24 | T94308 | Poulie | Disponible | Voir la pièce |
| 25 | T120383 | Rondelle | Disponible | Voir la pièce |
| 26 | T433146 | Vis | Disponible | Voir la pièce |
| 27 | T309853 | Réservoir mix | Disponible | Voir la pièce |
| 28 | T711681 | Vis | Disponible | Voir la pièce |
| 30 | T50118 | Tuyau | Disponible | Voir la pièce |
| 31 | T57444 | Cable | Disponible | Voir la pièce |
| 32 | T47345 | Crochet | Disponible | Voir la pièce |
| 32 | T47345 | Crochet | Disponible | Voir la pièce |
| 34 | T12501 | Bouchon | Disponible | Voir la pièce |
| 35 | T325547 | Soupape | Disponible | Voir la pièce |
| 36 | T327422 | Bouchon | Disponible | Voir la pièce |
| 38 | T95370 | Accelerateur | Disponible | Voir la pièce |
| 39 | T711755 | Vis | Disponible | Voir la pièce |
| 40 | T308459 | Ecrou | Disponible | Voir la pièce |
| 42 | T300508 | Pommeau | Disponible | Voir la pièce |
| 43 | T159585 | Vis | Disponible | Voir la pièce |
| 44 | T120622 | Ecrou | Disponible | Voir la pièce |
| 46 | T124818 | Ecrou | Disponible | Voir la pièce |
| 47 | T94006 | Plaquette | Disponible | Voir la pièce |
| 48 | T710079 | Vis | Disponible | Voir la pièce |
| 48 | T710079 | Vis | Disponible | Voir la pièce |
| 49 | T711634 | Ecrou | Disponible | Voir la pièce |
| 49 | T711634 | Ecrou | Disponible | Voir la pièce |
| 50 | T94951 | Arrêt | Disponible | Voir la pièce |
| 51 | T138485 | Rondelle | Disponible | Voir la pièce |

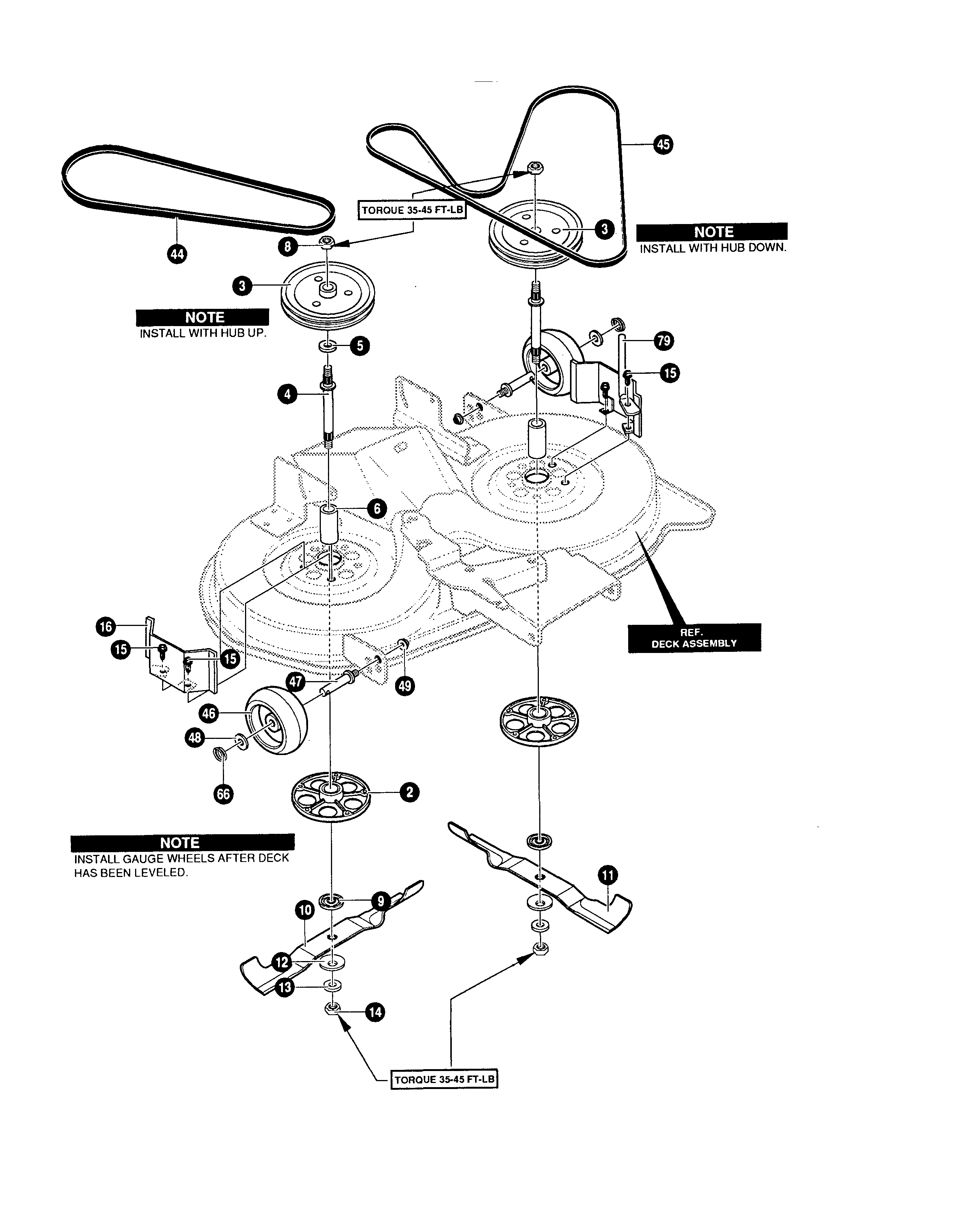

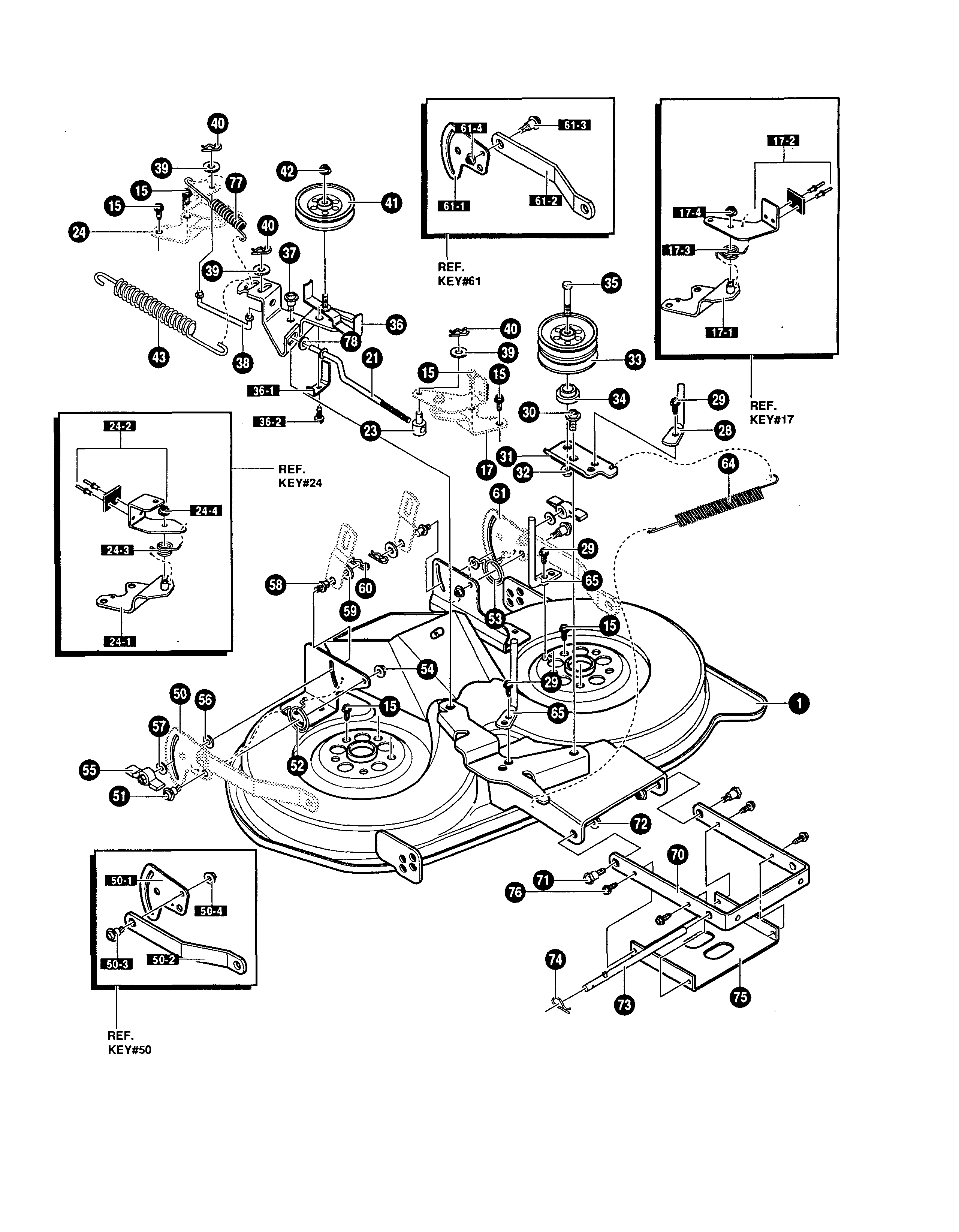

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T690109821 | Plateau de coupe | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 17 | T94665821 | Bras frein | Disponible | Voir la pièce |
| 17 | T94665821 | Bras frein | Disponible | Voir la pièce |
| 17-1 | T94293 | Support | Disponible | Voir la pièce |
| 17-2 | T94291 | Bras frein | Disponible | Voir la pièce |
| 17-3 | T710110 | Ressort | Disponible | Voir la pièce |
| 17-4 | T711634 | Ecrou | Disponible | Voir la pièce |
| 21 | T690021 | Entretoise | Disponible | Voir la pièce |
| 23 | T711591 | Pivot | Disponible | Voir la pièce |
| 24 | T94664821 | Bras frein | Disponible | Voir la pièce |
| 24 | T94664821 | Bras frein | Disponible | Voir la pièce |
| 24-1 | T94294 | Support | Disponible | Voir la pièce |
| 24-2 | T94292 | Bras frein | Disponible | Voir la pièce |
| 24-3 | T710077 | Ressort | Disponible | Voir la pièce |
| 24-4 | T711634 | Ecrou | Disponible | Voir la pièce |
| 28 | T711912 | Guide | Disponible | Voir la pièce |
| 29 | T710114 | Vis | Disponible | Voir la pièce |
| 29 | T710114 | Vis | Disponible | Voir la pièce |
| 29 | T710114 | Vis | Disponible | Voir la pièce |
| 30 | T711613 | Vis | Disponible | Voir la pièce |
| 31 | T94261821 | Support | Disponible | Voir la pièce |
| 32 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 33 | T94279 | Poulie | Disponible | Voir la pièce |
| 34 | T94269 | Entretoise | Disponible | Voir la pièce |
| 35 | T180138 | Vis | Disponible | Voir la pièce |
| 36 | T94298 | Support | Disponible | Voir la pièce |
| 36-1 | T94312 | Ressort | Disponible | Voir la pièce |
| 36-2 | T710264 | Vis | Disponible | Voir la pièce |
| 37 | T711613 | Vis | Disponible | Voir la pièce |
| 38 | T690023 | Etrier | Disponible | Voir la pièce |
| 39 | T316079 | Rondelle | Disponible | Voir la pièce |
| 39 | T316079 | Rondelle | Disponible | Voir la pièce |
| 39 | T316079 | Rondelle | Disponible | Voir la pièce |
| 40 | T711682 | Goupille | Disponible | Voir la pièce |
| 40 | T711682 | Goupille | Disponible | Voir la pièce |
| 40 | T711682 | Goupille | Disponible | Voir la pièce |
| 41 | T690024 | Poulie | Disponible | Voir la pièce |
| 42 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 43 | T710234 | Ressort | Disponible | Voir la pièce |
| 50 | T341593821 | Plaquette | Disponible | Voir la pièce |
| 50 | T341593821 | Plaquette | Disponible | Voir la pièce |
| 50-1 | T94128 | Plaquette | Disponible | Voir la pièce |
| 50-2 | T94055 | Suspension | Disponible | Voir la pièce |
| 50-3 | T710095 | Vis | Disponible | Voir la pièce |
| 50-4 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 51 | T711611 | Vis | Disponible | Voir la pièce |
| 52 | T710112 | Ressort | Disponible | Voir la pièce |
| 53 | T710113 | Ressort | Disponible | Voir la pièce |
| 54 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 55 | T711600 | Ecrou | Disponible | Voir la pièce |
| 56 | T94137 | Rondelle | Disponible | Voir la pièce |
| 57 | T710195 | Rondelle | Disponible | Voir la pièce |
| 58 | T94064 | Goupille | Disponible | Voir la pièce |
| 59 | T711616 | Rondelle | Disponible | Voir la pièce |
| 60 | T711682 | Goupille | Disponible | Voir la pièce |
| 61 | T341594821 | Plaquette | Disponible | Voir la pièce |
| 61 | T341594821 | Plaquette | Disponible | Voir la pièce |
| 61-1 | T94128 | Plaquette | Disponible | Voir la pièce |
| 61-2 | T94055 | Suspension | Disponible | Voir la pièce |
| 61-3 | T710095 | Vis | Disponible | Voir la pièce |
| 61-4 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 64 | T710233 | Ressort | Disponible | Voir la pièce |
| 65 | T711913 | Guide | Disponible | Voir la pièce |
| 65 | T711913 | Guide | Disponible | Voir la pièce |
| 70 | T94058 | Support | Disponible | Voir la pièce |
| 71 | T711611 | Vis | Disponible | Voir la pièce |
| 72 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 73 | T95295 | Pivot | Disponible | Voir la pièce |
| 74 | T711676 | Goupille | Disponible | Voir la pièce |
| 75 | T95057 | Support | Disponible | Voir la pièce |
| 76 | T710079 | Vis | Disponible | Voir la pièce |
| 77 | T710658 | Ressort | Disponible | Voir la pièce |
| 78 | T996416 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | T94305 | Flasque | Disponible | Voir la pièce |
| 3 | T690020R | Poulie | Disponible | Voir la pièce |
| 3 | T690020R | Poulie | Disponible | Voir la pièce |
| 4 | T491922 | Arbre | Disponible | Voir la pièce |
| 5 | T710117 | Rondelle | Disponible | Voir la pièce |
| 6 | T91903 | Entretoise | Disponible | Voir la pièce |
| 8 | T711910 | Ecrou | Disponible | Voir la pièce |
| 9 | T94207 | Adaptateur | Disponible | Voir la pièce |
| 10 | T690500 | Lame | Disponible | Voir la pièce |
| 11 | T690499 | Lame | Disponible | Voir la pièce |
| 12 | T710118 | Rondelle | Disponible | Voir la pièce |
| 13 | T710117 | Rondelle | Disponible | Voir la pièce |
| 14 | T711910 | Ecrou | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 15 | T710265 | Vis | Disponible | Voir la pièce |
| 16 | T94288821 | Couvercle | Disponible | Voir la pièce |
| 44 | T710231 | Courroie | Disponible | Voir la pièce |
| 45 | T1001223 | Courroie | Disponible | Voir la pièce |
| 46 | T92683 | Roue | Disponible | Voir la pièce |
| 47 | T711746 | Pivot | Disponible | Voir la pièce |
| 48 | T710115 | Rondelle | Disponible | Voir la pièce |
| 49 | T015X84 | Ecrou | Disponible | Voir la pièce |
| 66 | T711764 | Arrêt | Disponible | Voir la pièce |
| 79 | T92116 | Bielle | Disponible | Voir la pièce |

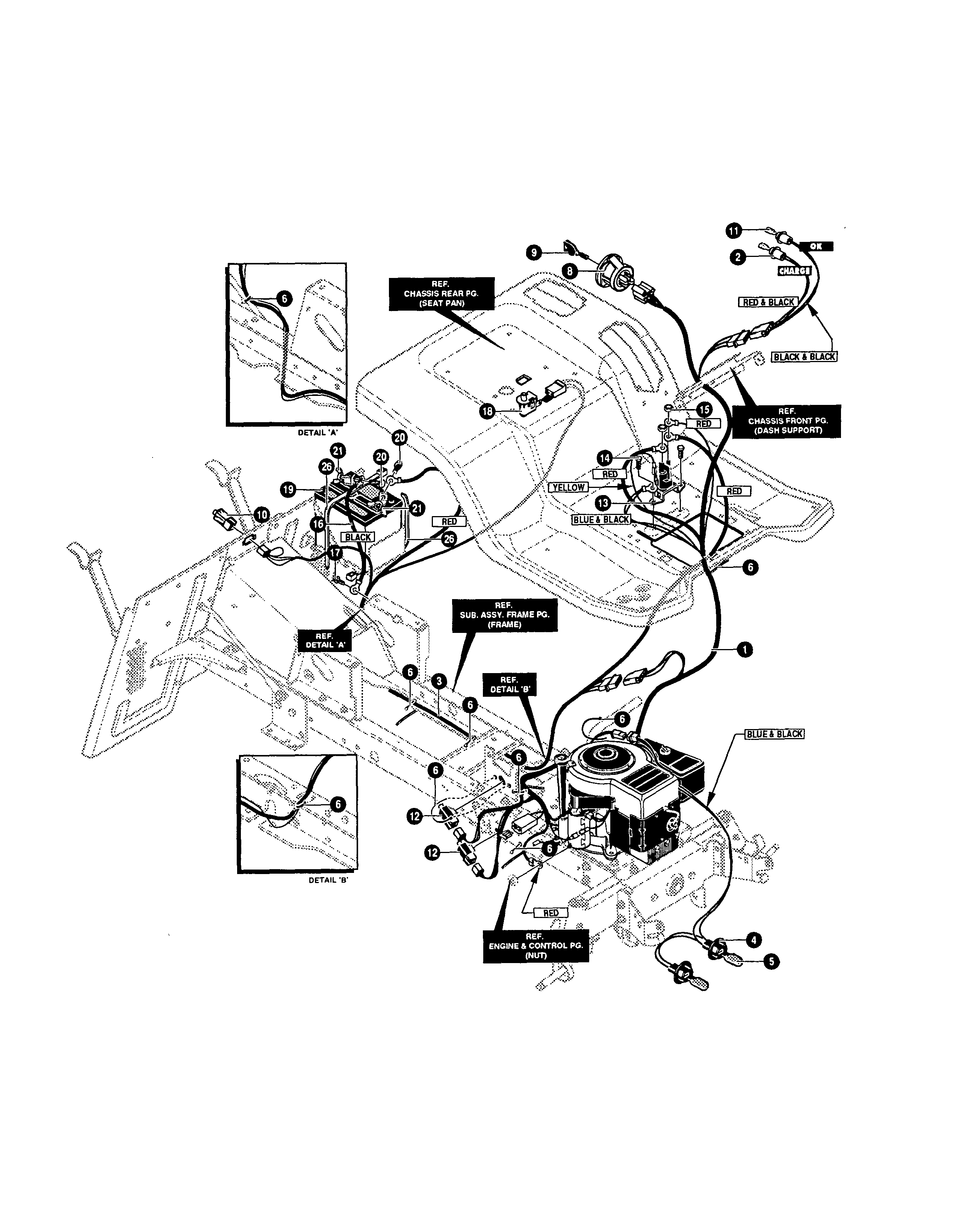

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T94751 | Cable | Disponible | Voir la pièce |
| 2 | T94740 | Cable | Disponible | Voir la pièce |
| 3 | T94742 | Cable | Disponible | Voir la pièce |
| 4 | T303064 | Cable | Disponible | Voir la pièce |
| 5 | T52572 | Ampoule | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 6 | T57444 | Cable | Disponible | Voir la pièce |
| 8 | T94762 | Interrupteur | Disponible | Voir la pièce |
| 9 | T327350 | Clef a demarrage | Disponible | Voir la pièce |
| 10 | T320082 | Interrupteur | Disponible | Voir la pièce |
| 11 | T57769 | Ampoule | Disponible | Voir la pièce |
| 12 | T94136 | Interrupteur | Disponible | Voir la pièce |
| 12 | T94136 | Interrupteur | Disponible | Voir la pièce |
| 13 | T424285 | Plot | Disponible | Voir la pièce |
| 14 | T710133 | Vis | Disponible | Voir la pièce |
| 15 | T710203 | Ecrou | Disponible | Voir la pièce |
| 16 | T95420 | Cable | Disponible | Voir la pièce |
| 17 | T710133 | Vis | Disponible | Voir la pièce |
| 18 | T94159 | Interrupteur | Disponible | Voir la pièce |
| 19 | C5032U30002R | Batterie | Non reliée | |
| 20 | T710226 | Vis | Disponible | Voir la pièce |
| 20 | T710226 | Vis | Disponible | Voir la pièce |
| 21 | T710225 | Ecrou | Disponible | Voir la pièce |
| 21 | T710225 | Ecrou | Disponible | Voir la pièce |
| 26 | T342126 | Cable | Disponible | Voir la pièce |
| 26 | T342126 | Cable | Disponible | Voir la pièce |

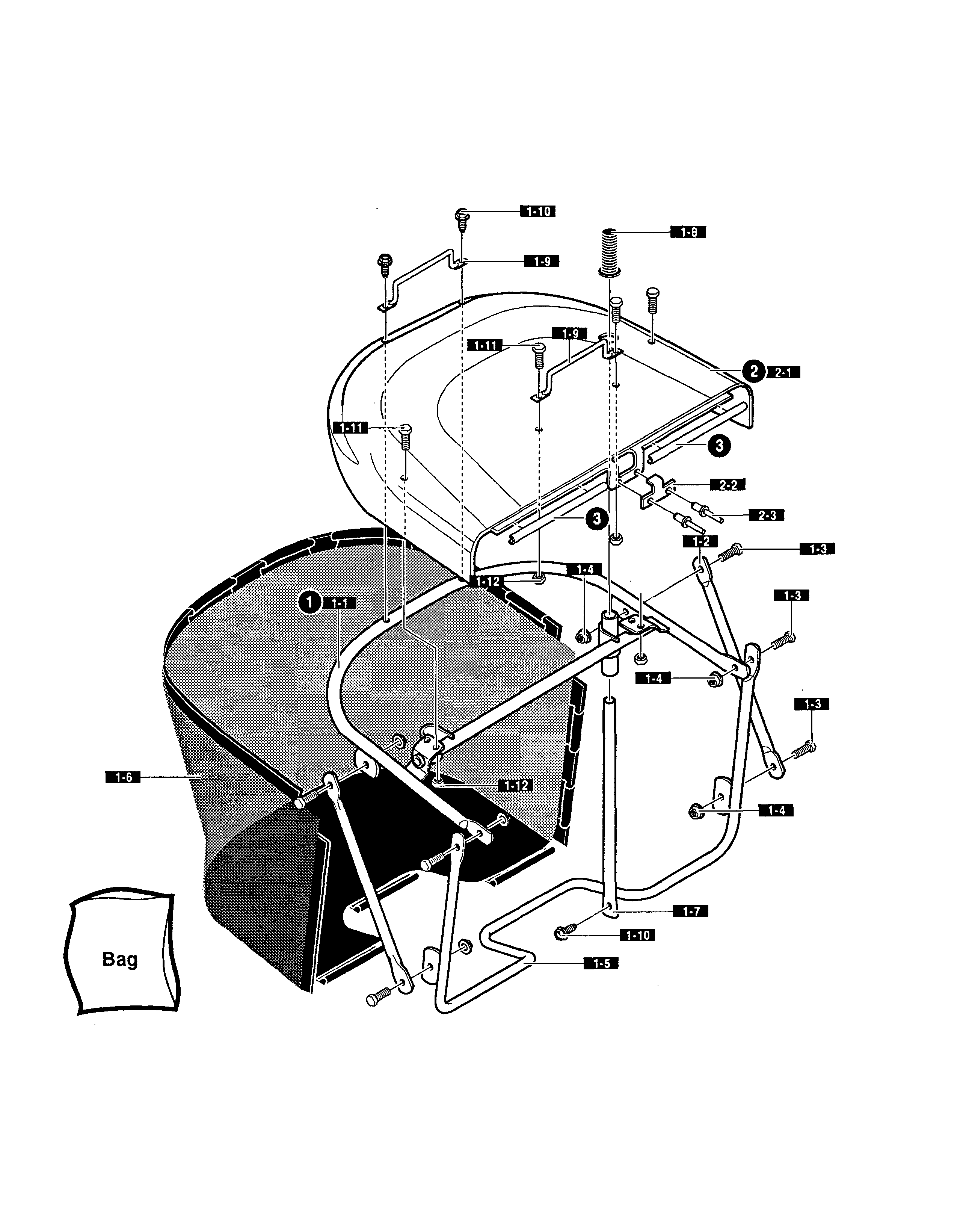

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T94560 | Group | Disponible | Voir la pièce |
| 1-1 | T94849 | Châssis | Disponible | Voir la pièce |
| 1-10 | T710266 | Vis | Disponible | Voir la pièce |
| 1-10 | T710266 | Vis | Disponible | Voir la pièce |
| 1-11 | T318139 | Vis | Disponible | Voir la pièce |
| 1-11 | T318139 | Vis | Disponible | Voir la pièce |
| 1-12 | T782585 | Ecrou | Disponible | Voir la pièce |
| 1-12 | T782585 | Ecrou | Disponible | Voir la pièce |
| 1-2 | T94850821 | Entretoise | Disponible | Voir la pièce |
| 1-3 | T180020 | Vis | Disponible | Voir la pièce |
| 1-3 | T180020 | Vis | Disponible | Voir la pièce |
| 1-3 | T180020 | Vis | Disponible | Voir la pièce |
| 1-4 | T782585 | Ecrou | Disponible | Voir la pièce |
| 1-4 | T782585 | Ecrou | Disponible | Voir la pièce |
| 1-4 | T782585 | Ecrou | Disponible | Voir la pièce |
| 1-5 | T94851 | Châssis | Disponible | Voir la pièce |
| 1-6 | T690085 | Châssis | Disponible | Voir la pièce |
| 1-7 | T94853 | Guidon | Disponible | Voir la pièce |
| 1-8 | T94854 | Poignee | Disponible | Voir la pièce |
| 1-9 | T94855821 | Poignee | Disponible | Voir la pièce |
| 1-9 | T94855821 | Poignee | Disponible | Voir la pièce |
| 2-1 | T94908898 | Couvercle | Disponible | Voir la pièce |
| 2-2 | T94244 | Etrier | Disponible | Voir la pièce |
| 2-3 | - | N | Non reliée | |
| 3 | T55023 | Protection | Disponible | Voir la pièce |
| 3 | T55023 | Protection | Disponible | Voir la pièce |

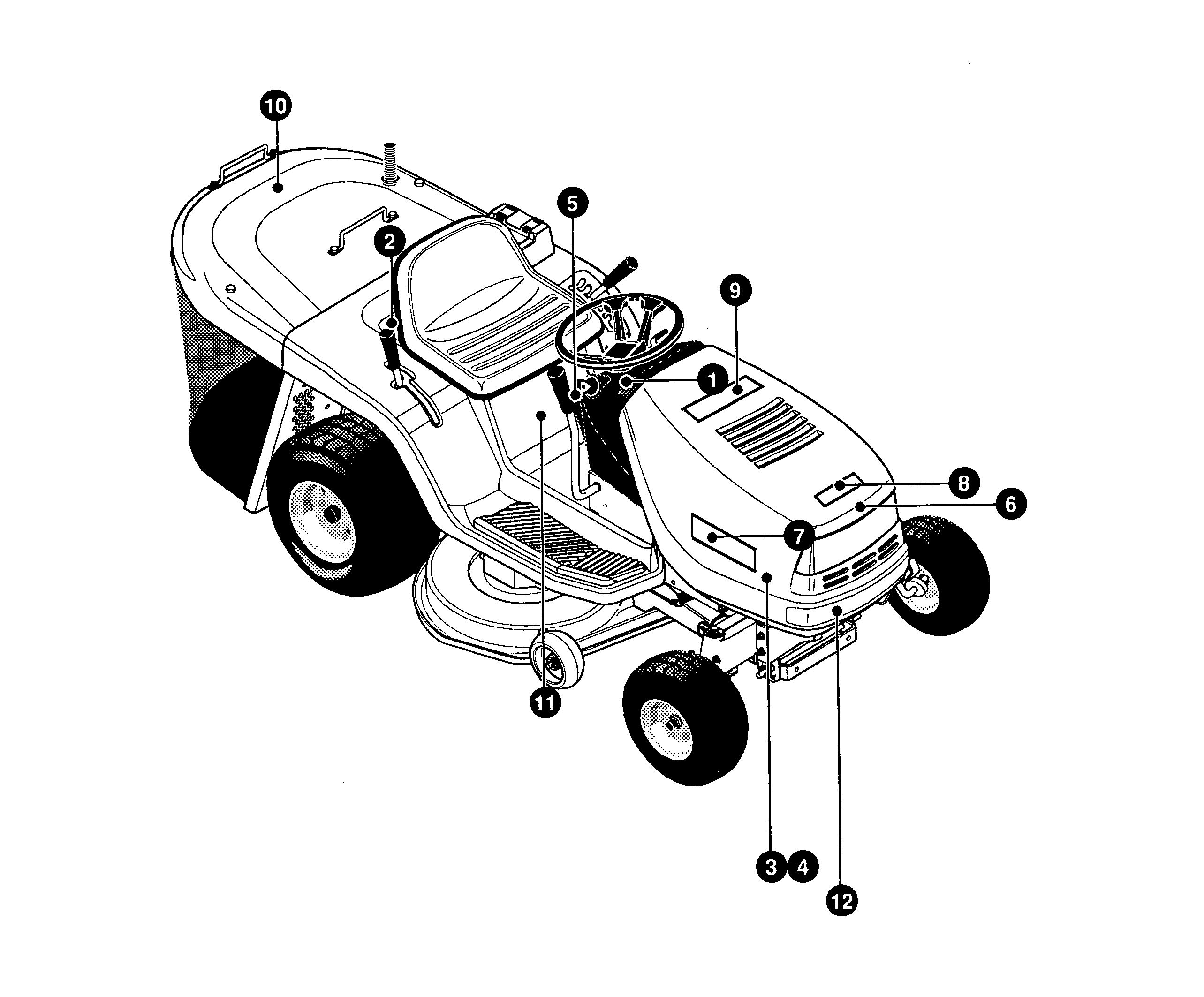

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T710558 | Etiquette | Disponible | Voir la pièce |
| 2 | T710517 | Etiquette | Disponible | Voir la pièce |
| 3 | T710683 | Etiquette | Disponible | Voir la pièce |
| 4 | T710523 | Etiquette | Disponible | Voir la pièce |
| 4 | T710523 | Etiquette | Disponible | Voir la pièce |
| 5 | T338541 | Etiquette | Disponible | Voir la pièce |
| 6 | T338542 | Etiquette | Disponible | Voir la pièce |
| 7 | T402700 | Etiquette | Disponible | Voir la pièce |
| 7 | T402700 | Etiquette | Disponible | Voir la pièce |
| 8 | T338543 | Etiquette | Disponible | Voir la pièce |
| 9 | T710684 | Etiquette | Disponible | Voir la pièce |
| 10 | T710534 | Etiquette | Disponible | Voir la pièce |
| 11 | T710678 | Etiquette | Disponible | Voir la pièce |
| 12 | - | N | Non reliée |

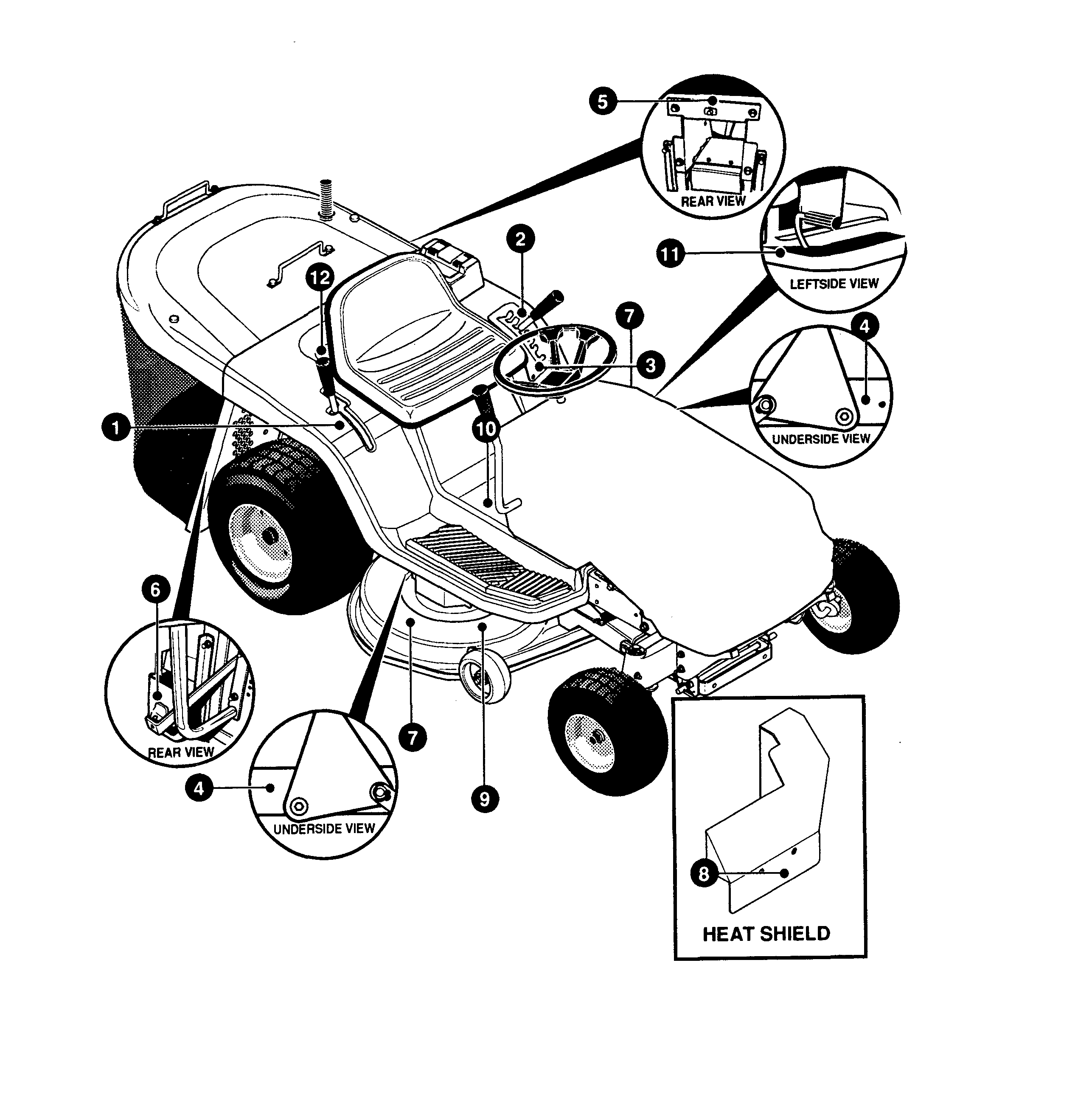

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | T710615 | Etiquette | Disponible | Voir la pièce |
| 2 | - | N | Non reliée | |
| 3 | T710901 | Etiquette | Disponible | Voir la pièce |
| 4 | T710902 | Etiquette | Disponible | Voir la pièce |
| 5 | T710691 | Etiquette | Disponible | Voir la pièce |
| 6 | T710898 | Etiquette | Disponible | Voir la pièce |
| 7 | T305603 | Decalque | Disponible | Voir la pièce |
| 8 | T307276 | Decalque | Disponible | Voir la pièce |
| 9 | T307277 | Decalque | Disponible | Voir la pièce |
| 10 | T710896 | Etiquette | Disponible | Voir la pièce |
| 11 | T710894 | Etiquette | Disponible | Voir la pièce |
| 12 | T710903 | Etiquette | Disponible | Voir la pièce |
