Vue Éclatée OM 106/24 KH (K2400AVD V-Twin) 4X4 Cat. 2022
Retrouvez les pièces détachées, références et repères disponibles pour OM 106/24 KH (K2400AVD V-Twin) 4X4 Cat. 2022.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980508293 | Bras de levage | Disponible | Voir la pièce |
| 2 | SGN722643024 | Boite | Disponible | Voir la pièce |
| 3 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 5 | SGS532113415563 | Support | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 7 | SGS532980412183 | Bras de levage | Disponible | Voir la pièce |
| 8 | SGN532151357 | Poignee | Disponible | Voir la pièce |
| 9 | SGN315231265 | Ressort | Disponible | Voir la pièce |
| 10 | SGS532080503673 | Support | Disponible | Voir la pièce |
| 11 | SGS532113425423 | Plaquette | Disponible | Voir la pièce |
| 12 | SGS532913413323 | Support | Disponible | Voir la pièce |
| 13 | SGN532151358 | Tige | Disponible | Voir la pièce |
| 14 | SGN532151359 | Tige | Disponible | Voir la pièce |
| 15 | SGS532090162073 | Pivot | Disponible | Voir la pièce |
| 16 | SGS532095213823 | Entretoise | Disponible | Voir la pièce |
| 17 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 18 | SGS532980422503 | Tige | Disponible | Voir la pièce |
| 19 | SGS532980422493 | Tige | Disponible | Voir la pièce |
| 20 | SGS532938122583 | Arbre | Disponible | Voir la pièce |
| 21 | SGS532993462343 | Pivot | Disponible | Voir la pièce |
| 22 | SGN315238003 | Goupille | Disponible | Voir la pièce |
| 23 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 24 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 26 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 27 | SGS532090162063 | Vis | Disponible | Voir la pièce |
| 28 | SGS532980322193 | Bras de levage | Disponible | Voir la pièce |
| 29 | SGS532013418233 | Support | Disponible | Voir la pièce |
| 30 | SGN309578535 | Vis | Disponible | Voir la pièce |
| 31 | SGN309019507 | Vis | Disponible | Voir la pièce |
| 32 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 33 | SGS532980508313 | Bras de levage | Disponible | Voir la pièce |
| 34 | SGS532980508303 | Bras de levage | Disponible | Voir la pièce |
| 35 | SGS532980365413 | Ressort | Disponible | Voir la pièce |
| 36 | SGN315231269 | Ressort | Disponible | Voir la pièce |
| 37 | SGN309599018 | Vis | Disponible | Voir la pièce |
| 38 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN315238059R | Pivot | Non reliée | |
| 40 | SGN311120542 | Ecrou | Disponible | Voir la pièce |
| 41 | SGN311210511 | Rondelle | Disponible | Voir la pièce |
| 42 | SGS532113402103 | Support | Disponible | Voir la pièce |
| 43 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 43 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 44 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 45 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 46 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 46 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 47 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 47 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 49 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 50 | SGN532151360 | Levier | Disponible | Voir la pièce |
| 51 | SGS532013322013 | Collier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151438 | Capot courroie | Disponible | Voir la pièce |
| 2 | SGN532151439 | Capot courroie | Disponible | Voir la pièce |
| 3 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 4 | SGN532150904 | Goujon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130026 | Reservoir | Disponible | Voir la pièce |
| 2 | SGS532013422013 | Etrier | Disponible | Voir la pièce |
| 3 | SGS532013425133 | Support | Disponible | Voir la pièce |
| 4 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 5 | SGS532199202263 | Tuyau essence | Disponible | Voir la pièce |
| 6 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 7 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 8 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN309503574 | Vis | Disponible | Voir la pièce |
| 10 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN273121038 | Bague | Disponible | Voir la pièce |
| 12 | SGN283293026 | Etiquette | Disponible | Voir la pièce |
| 13 | SGN532150211 | Charniere | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532991057 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | SGS532916262253 | Protection | Disponible | Voir la pièce |
| 3 | SGS532993122783 | Pivot | Disponible | Voir la pièce |
| 4 | SGN532940167R | Roue avant | Non reliée | |
| 5 | SGS532080422023 | Levier | Disponible | Voir la pièce |
| 6 | SGN323721015 | Roulement | Disponible | Voir la pièce |
| 7 | SGN309578552 | Vis | Disponible | Voir la pièce |
| 8 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN311515079 | Goupille | Disponible | Voir la pièce |
| 10 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 11 | SGN311726098 | Clavette | Non reliée | |
| 12 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 14 | SGN532150753 | Couvercle | Disponible | Voir la pièce |
| 15 | SGS532192208673 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN325111027 | Jante | Disponible | Voir la pièce |
| 17 | SGN274161031 | Kit roue | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151525 | Tringle direction | Disponible | Voir la pièce |
| 2 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 3 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 5 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 6 | SGS532938542103 | Roulement | Disponible | Voir la pièce |
| 7 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 8 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 9 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 10 | SGS532033322453 | Segment | Disponible | Voir la pièce |
| 11 | SGS532930252043 | Pignon | Disponible | Voir la pièce |
| 12 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 13 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 14 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN311733607 | Bague | Disponible | Voir la pièce |
| 16 | SGS532092202053 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 19 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 20 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 20 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 21 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 22 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 23 | SGS532113326353 | Plaquette | Disponible | Voir la pièce |
| 24 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 26 | SGN443821011 | Volant | Disponible | Voir la pièce |
| 27 | SGN532151344 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68120024 | Siege compl. | Disponible | Voir la pièce |
| 2 | SGS532113402403B | Support | Non reliée | |
| 3 | SGS532018474683 | Support siege | Disponible | Voir la pièce |
| 4 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 5 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 6 | SGS532092322053 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 8 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 9 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 10 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 11 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 12 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN315231274 | Ressort | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 16 | SGS532113302013 | Plaquette | Disponible | Voir la pièce |
| 17 | SGS532113402073 | Plaquette | Disponible | Voir la pièce |
| 18 | SGN309203545 | Vis | Disponible | Voir la pièce |
| 19 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 20 | SGS532097402283 | Ressort | Disponible | Voir la pièce |
| 21 | SGN532151356 | Tige | Disponible | Voir la pièce |
| 22 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 23 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 24 | SGN311212515 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN309315015 | Vis | Disponible | Voir la pièce |
| 26 | 68120024 | Siege compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532974472093 | Cadre superieur | Disponible | Voir la pièce |
| 2 | SGS532074442263 | Tuyau | Disponible | Voir la pièce |
| 3 | SGS532074442283 | Tuyau | Disponible | Voir la pièce |
| 4 | SGS532074262103 | Tuyau | Disponible | Voir la pièce |
| 5 | SGN532151371 | Poignee | Disponible | Voir la pièce |
| 5 | SGN532151371 | Poignee | Disponible | Voir la pièce |
| 6 | SGN532151378 | Panier collecteur | Disponible | Voir la pièce |
| 7 | SGS532015408543 | Support | Disponible | Voir la pièce |
| 8 | SGS532074202013 | Levier | Disponible | Voir la pièce |
| 9 | SGN532151120 | Poignee | Disponible | Voir la pièce |
| 10 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 11 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 12 | SGN309203557 | Vis | Disponible | Voir la pièce |
| 13 | SGN309578535 | Vis | Disponible | Voir la pièce |
| 14 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 14 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 15 | SGN309578547 | Vis | Disponible | Voir la pièce |
| 16 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 17 | SGN309315013 | Vis | Disponible | Voir la pièce |
| 18 | SGN273192056 | Rondelle | Disponible | Voir la pièce |
| 19 | SGS532097402233 | Ressort | Disponible | Voir la pièce |
| 20 | SGN532151389R | Couvercle | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532936362023R | Collier | Non reliée | |
| 1 | SGS532936362273 | Collier | Disponible | Voir la pièce |
| 2 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 3 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 5 | SGN309579511 | Vis | Disponible | Voir la pièce |
| 6 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 7 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 10 | SGN309019531 | Vis | Disponible | Voir la pièce |
| 11 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 12 | SGS532913323073 | Etrier | Disponible | Voir la pièce |
| 13 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 14 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | SGN315231270 | Ressort | Disponible | Voir la pièce |
| 16 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 17 | SGS532094216023 | Bague | Disponible | Voir la pièce |
| 18 | SGN532151361 | Poulie | Disponible | Voir la pièce |
| 18 | SGN532151361 | Poulie | Disponible | Voir la pièce |
| 19 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 19 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 20 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 20 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 21 | SGS532113422033 | Support | Disponible | Voir la pièce |
| 22 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 23 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 24 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 25 | SGN309501536 | Vis | Disponible | Voir la pièce |
| 26 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 28 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 29 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 30 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 30 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 30 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 31 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN272731254 | Courroie | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN336631119 | Tuyau | Disponible | Voir la pièce |
| 2 | SGN336631120 | Tuyau | Disponible | Voir la pièce |
| 3 | SGN336681026 | Raccord | Disponible | Voir la pièce |
| 4 | SGN336631108 | Tuyau flexible | Disponible | Voir la pièce |
| 5 | SGN336681015 | Tuyau | Disponible | Voir la pièce |
| 6 | SGN532991060 | Tuyau | Disponible | Voir la pièce |
| 7 | SGS532082202033 | Tuyau | Disponible | Voir la pièce |
| 8 | SGN532151523 | Reservoir | Disponible | Voir la pièce |
| 9 | SGS532082202023 | Tuyau | Disponible | Voir la pièce |
| 10 | SGN532151022 | Bouchon | Disponible | Voir la pièce |
| 11 | SGN309578553 | Vis | Disponible | Voir la pièce |
| 12 | SGN311212520 | Rondelle | Disponible | Voir la pièce |
| 13 | SGS532013422133AR | Support réservoir | Non reliée | |
| 14 | SGS532013402093 | Support | Disponible | Voir la pièce |
| 15 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 16 | SGN273121040 | Passe-cable | Disponible | Voir la pièce |
| 17 | SGN273121039 | Passe-cable | Disponible | Voir la pièce |
| 18 | SGN548241022 | Bande | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151570R | Capot | Non reliée | |
| 2 | SGN347411004 | Ampoule | Disponible | Voir la pièce |
| 3 | SGN341271169 | Ampoule | Disponible | Voir la pièce |
| 4 | SGN443953007 | Cable (Douille) | Disponible | Voir la pièce |
| 5 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 6 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 7 | SGN315231203 | Ressort | Disponible | Voir la pièce |
| 8 | SGN309578554 | Vis | Disponible | Voir la pièce |
| 9 | SGS532918452013 | Pare-chocs | Disponible | Voir la pièce |
| 10 | SGS532013102143 | Barre de securité | Disponible | Voir la pièce |
Pièces de la vue éclatée

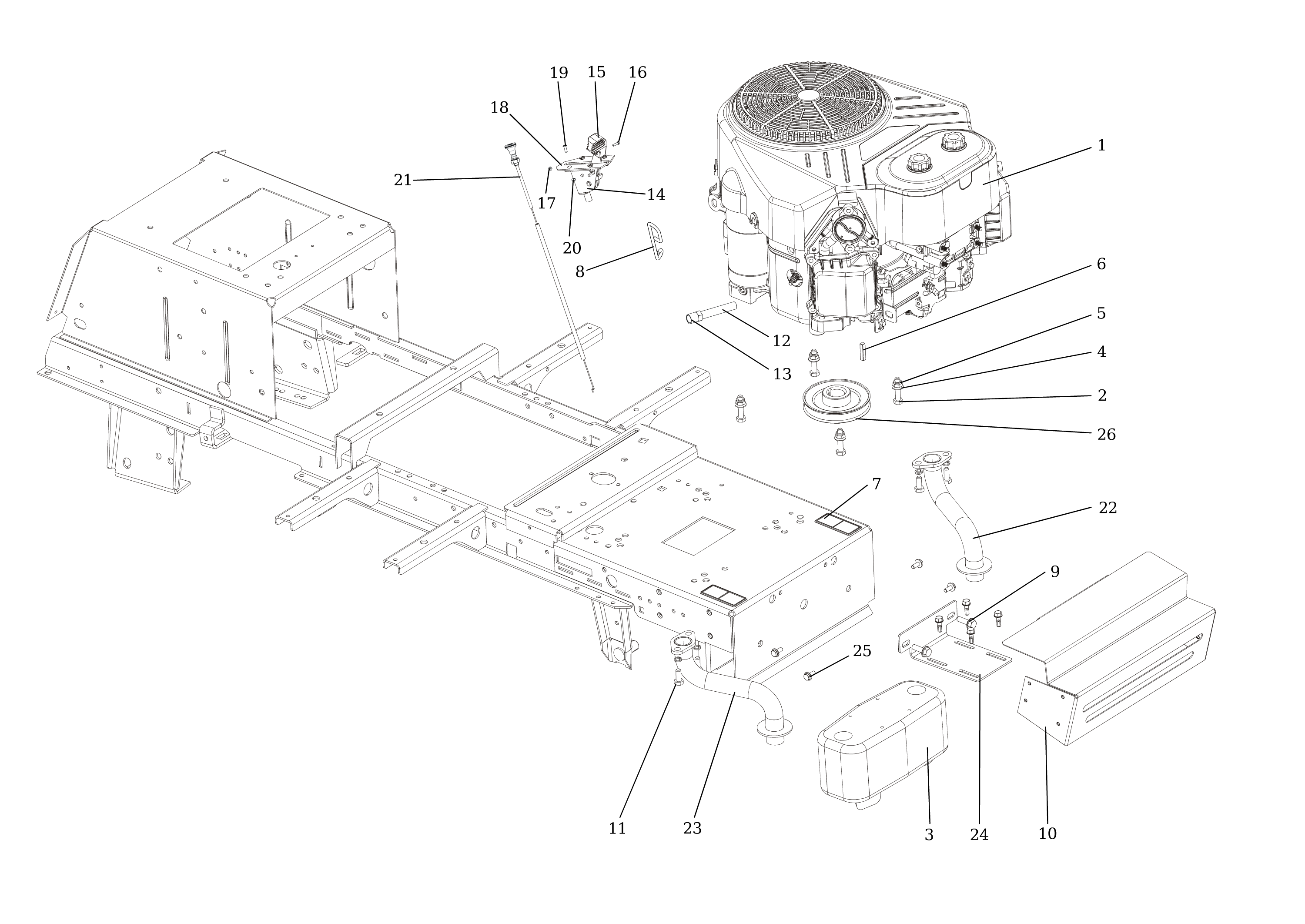

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 3 | SGN443900129 | Pot | Disponible | Voir la pièce |
| 4 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 6 | SGN311726101 | Key | Disponible | Voir la pièce |
| 7 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN532980071 | Crochet | Disponible | Voir la pièce |
| 9 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 10 | SGS532085422123 | Couvre-pot | Disponible | Voir la pièce |
| 11 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 12 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 13 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 14 | SGN000443006 | Levier | Disponible | Voir la pièce |
| 15 | SGN443900148 | Lever | Disponible | Voir la pièce |
| 16 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 17 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 18 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 19 | SGN309251515 | Vis | Disponible | Voir la pièce |
| 20 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN443612011 | Levier starter | Disponible | Voir la pièce |
| 22 | SGS532927442523 | Tuyau | Disponible | Voir la pièce |
| 23 | SGS532927442523 | Tuyau | Disponible | Voir la pièce |
| 24 | SGS532113402503 | Support | Disponible | Voir la pièce |
| 25 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 26 | SGN532151526 | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée

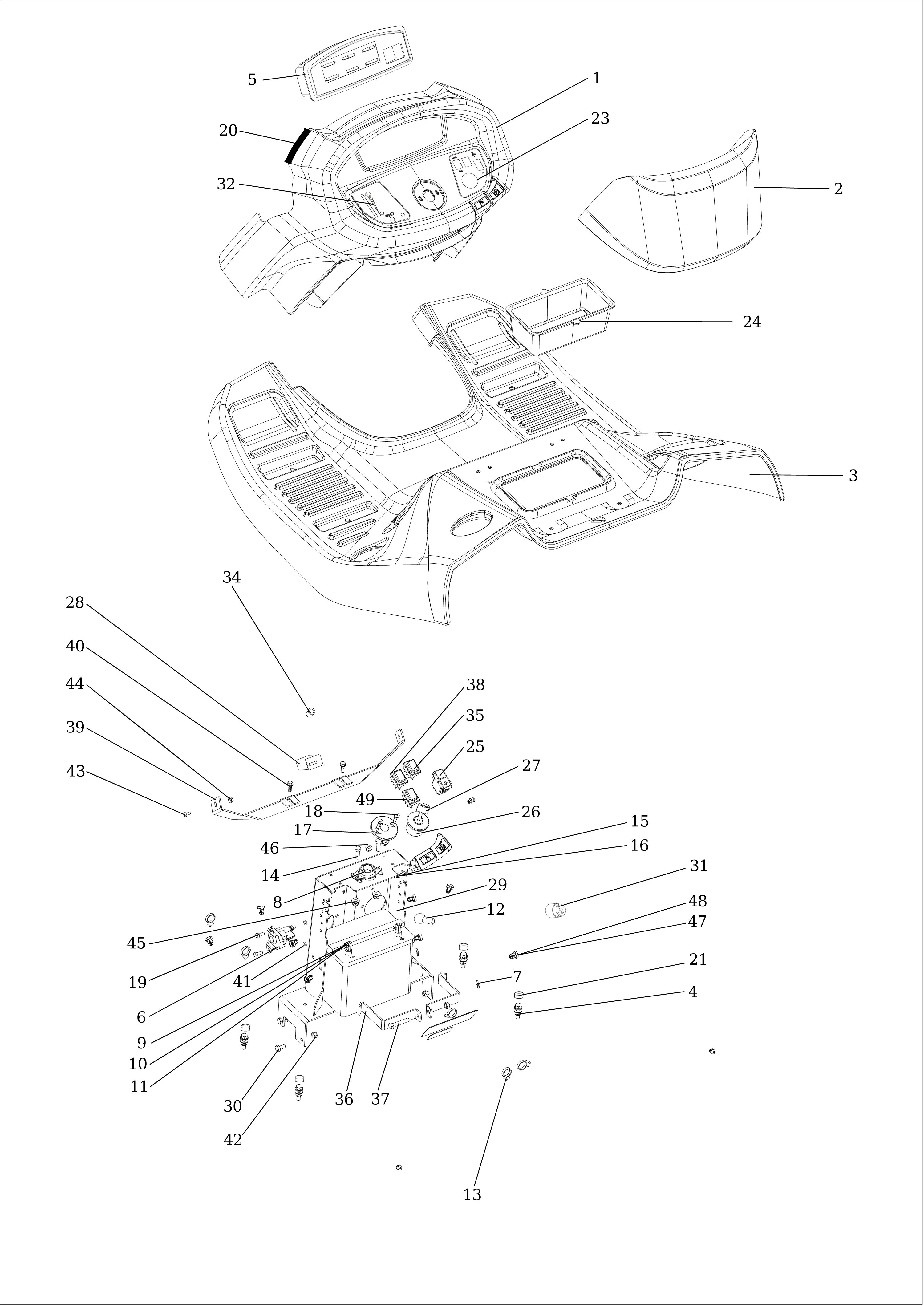

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151572 | Panneau | Disponible | Voir la pièce |
| 2 | SGN532151573 | Capot batterie | Disponible | Voir la pièce |
| 3 | SGN532151574 | Plancher | Disponible | Voir la pièce |
| 4 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 5 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 6 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 7 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 8 | SGN324196022 | Roulement | Disponible | Voir la pièce |
| 9 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 10 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 13 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 14 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 15 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 16 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 17 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 18 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 19 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 20 | - | N | Non reliée | |
| 21 | - | N | Non reliée | |
| 23 | SGN283293257 | Etiquette | Disponible | Voir la pièce |
| 24 | - | N | Non reliée | |
| 25 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 26 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 27 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 28 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 29 | SGS532916422013 | Couvercle | Disponible | Voir la pièce |
| 30 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 31 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 32 | SGN283293256 | Etiquette | Disponible | Voir la pièce |
| 34 | SGN443312023 | Lumière | Disponible | Voir la pièce |
| 35 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 36 | SGS532113425353 | Boitier batterie | Disponible | Voir la pièce |
| 37 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 38 | - | N | Non reliée | |
| 39 | SGS532113422063 | Support | Disponible | Voir la pièce |
| 40 | SGN309315016 | Vis | Disponible | Voir la pièce |
| 41 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 43 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 44 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 45 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 46 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 47 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 48 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 49 | - | N | Non reliée |

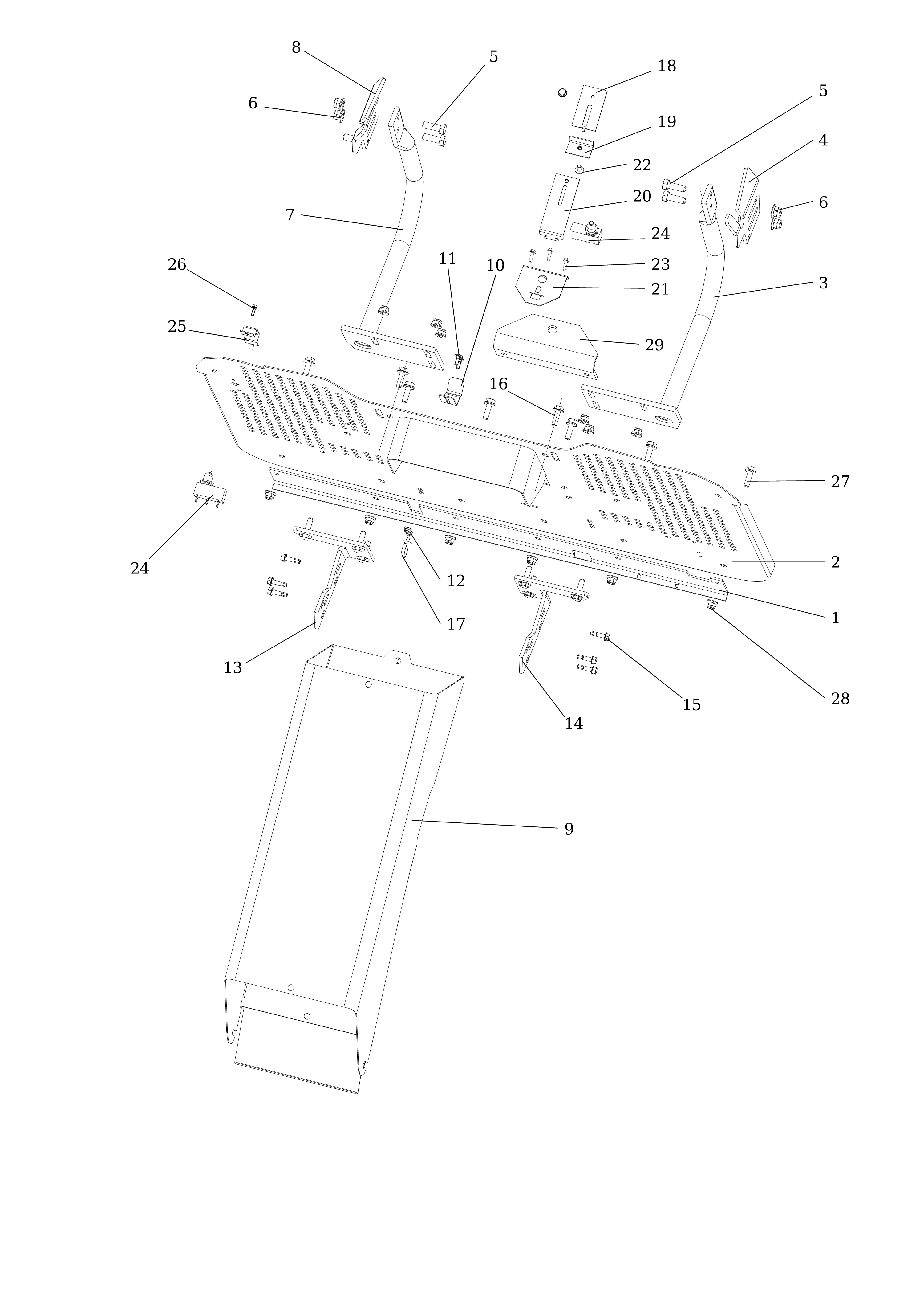

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532113403233 | Support | Disponible | Voir la pièce |
| 2 | SGS532974422273 | Panneau | Disponible | Voir la pièce |
| 3 | SGS532974432523 | Support | Disponible | Voir la pièce |
| 4 | SGS532913362033R | Support | Non reliée | |
| 5 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 5 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532974432513 | Support | Disponible | Voir la pièce |
| 8 | SGS532913369653 | Support | Disponible | Voir la pièce |
| 9 | SGS532974472723 | Tunnel | Disponible | Voir la pièce |
| 10 | SGS532097464993 | Ressort | Disponible | Voir la pièce |
| 11 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 12 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 13 | SGS532913402013 | Support | Disponible | Voir la pièce |
| 14 | SGS532913402023 | Support | Disponible | Voir la pièce |
| 15 | SGN309578538 | Vis | Disponible | Voir la pièce |
| 16 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 17 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 18 | SGS532114302043 | Plaque | Disponible | Voir la pièce |
| 19 | SGS532113408353 | Support | Disponible | Voir la pièce |
| 20 | SGS532014417343 | Plaque | Disponible | Voir la pièce |
| 21 | SGS532014417353 | Plaque | Disponible | Voir la pièce |
| 22 | SGN309503579 | Vis | Disponible | Voir la pièce |
| 23 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 24 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 24 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 25 | SGS532085415813 | Etrier | Disponible | Voir la pièce |
| 26 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 27 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 28 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 29 | SGS532113402453 | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée

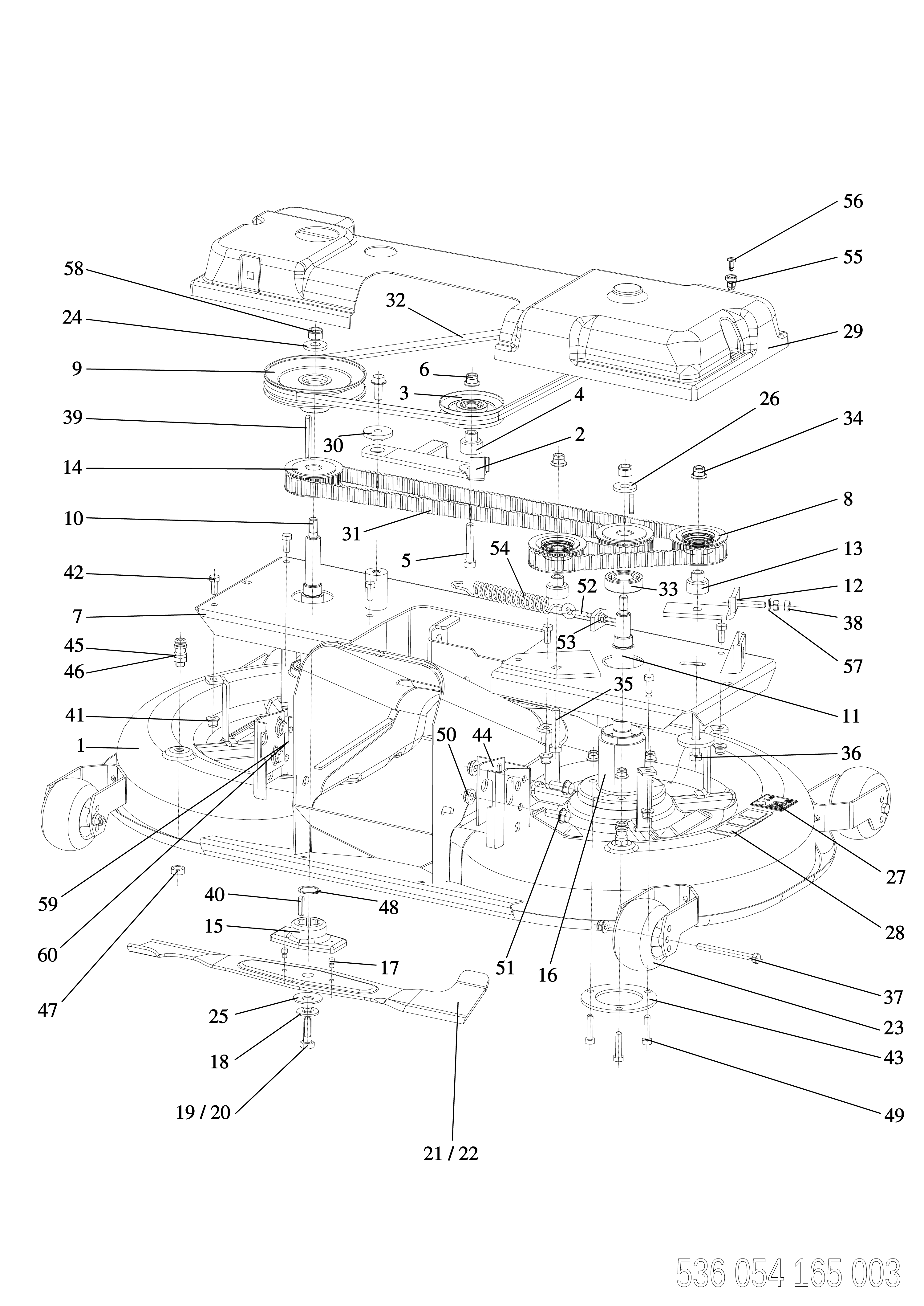

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472353 | Plateau de coupe | Disponible | Voir la pièce |
| 2 | SGS532913424393 | Support | Disponible | Voir la pièce |
| 3 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 4 | SGS532094212013 | Entretoise | Disponible | Voir la pièce |
| 5 | SGN309203525 | Vis | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532985423963 | Plaque | Disponible | Voir la pièce |
| 8 | SGN532150836 | Poulie | Disponible | Voir la pièce |
| 9 | SGN532150165 | Poulie | Disponible | Voir la pièce |
| 10 | SGS532038128023 | Arbre | Disponible | Voir la pièce |
| 11 | SGS532038128033 | Arbre | Disponible | Voir la pièce |
| 12 | SGS532914412013 | Support | Disponible | Voir la pièce |
| 13 | SGS532094212013 | Entretoise | Disponible | Voir la pièce |
| 14 | SGN532150860 | Poulie | Disponible | Voir la pièce |
| 15 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 16 | SGS532038523833 | Moyeu | Disponible | Voir la pièce |
| 17 | 68120041 | Pivot | Disponible | Voir la pièce |
| 18 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 20 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 21 | SGS532050422103 | Lame left | Disponible | Voir la pièce |
| 22 | SGS532050422113 | Lame right | Disponible | Voir la pièce |
| 23 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 24 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 26 | SGS532092207533 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 28 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 29 | SGN532151373 | Capot courroie | Disponible | Voir la pièce |
| 30 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN272211006 | Courroie | Disponible | Voir la pièce |
| 32 | SGN272731239 | Courroie v | Disponible | Voir la pièce |
| 33 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 34 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 35 | SGN309203525 | Vis | Disponible | Voir la pièce |
| 36 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 37 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 38 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN311726086 | Ressort | Disponible | Voir la pièce |
| 40 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 42 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 43 | SGS532098203373 | Joint | Disponible | Voir la pièce |
| 44 | SGS532014417363 | Pièdestal | Disponible | Voir la pièce |
| 45 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 46 | SGN273111057 | Bague | Disponible | Voir la pièce |
| 47 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 49 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 50 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 51 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 52 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 53 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 54 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 55 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 56 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 57 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 58 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 59 | SGS532114322063 | Collier | Disponible | Voir la pièce |
| 60 | SGN309578517 | Vis | Disponible | Voir la pièce |

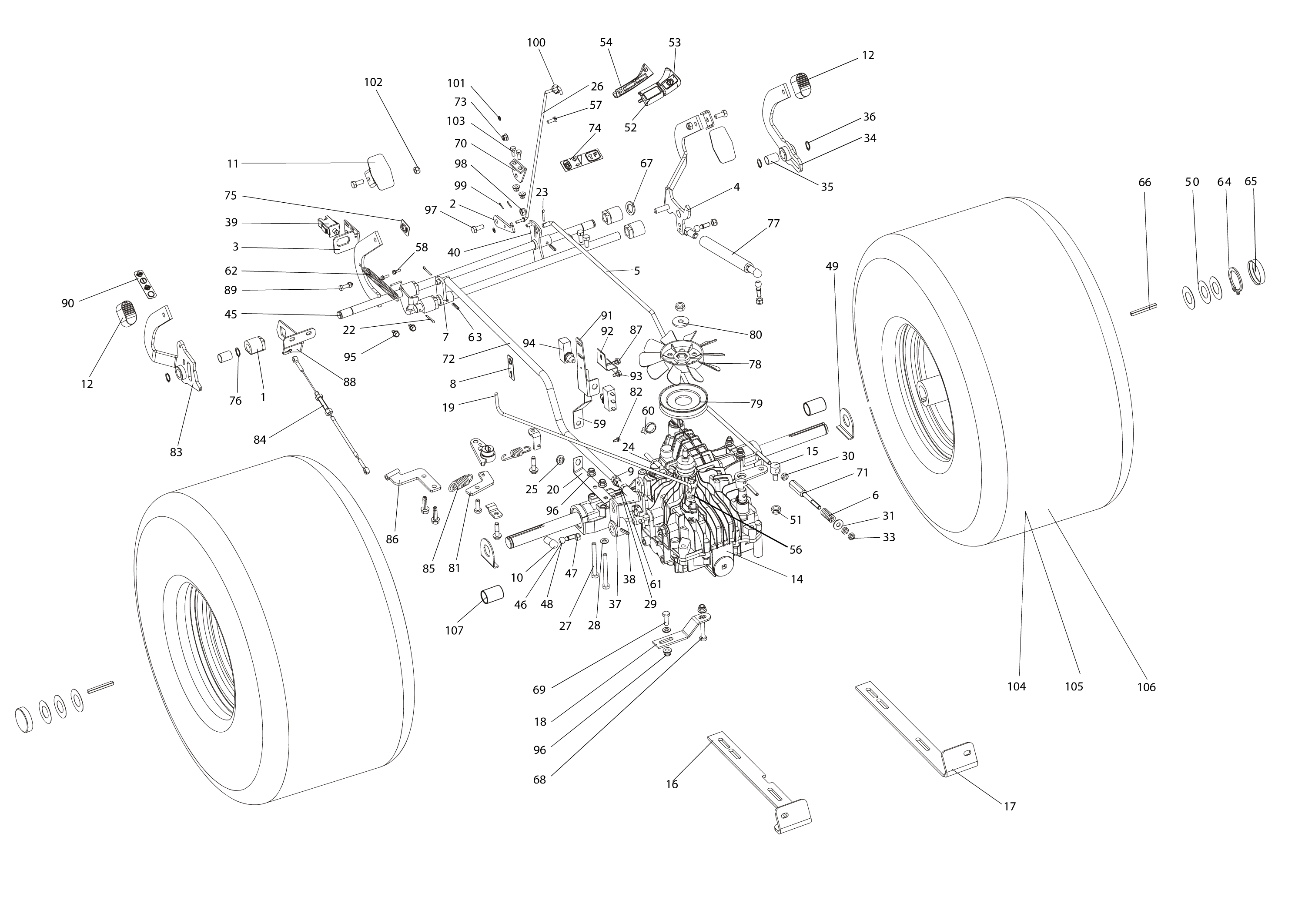

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN722643024 | Boite | Disponible | Voir la pièce |
| 2 | SGS532037322233 | Crochet | Disponible | Voir la pièce |
| 3 | SGS532113402693 | Support | Disponible | Voir la pièce |
| 4 | SGS532980442663 | Levier | Disponible | Voir la pièce |
| 5 | SGN532151369 | Tige de frein | Disponible | Voir la pièce |
| 6 | SGN315231171 | Ressort | Disponible | Voir la pièce |
| 7 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 8 | SGS532980422023 | Levier traction | Disponible | Voir la pièce |
| 9 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN442073005 | Connection | Disponible | Voir la pièce |
| 11 | SGN532151568R | Pedale | Non reliée | |
| 12 | SGN273151013 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN273151013 | Couvercle | Disponible | Voir la pièce |
| 14 | SGN532991058R | Transmission | Non reliée | |
| 15 | SGS532090164473 | Vis | Disponible | Voir la pièce |
| 16 | SGS532113408693 | Support | Disponible | Voir la pièce |
| 17 | SGS532113408703 | Support | Disponible | Voir la pièce |
| 18 | SGS532113412043 | Support | Disponible | Voir la pièce |
| 19 | SGN532151370 | Tige | Disponible | Voir la pièce |
| 20 | SGS532113402063 | Support | Disponible | Voir la pièce |
| 22 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 23 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 24 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN273121014 | Manchon | Disponible | Voir la pièce |
| 26 | SGN532151365 | Tige | Disponible | Voir la pièce |
| 27 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 28 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 29 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 34 | SGS532980463483 | Pedale | Disponible | Voir la pièce |
| 35 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 36 | SGN311733006 | Bague | Disponible | Voir la pièce |
| 37 | SGS532929462053 | Levier complet | Disponible | Voir la pièce |
| 38 | SGN315238049 | Ressort | Disponible | Voir la pièce |
| 39 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 40 | SGS532980365403 | Pedale de frein | Disponible | Voir la pièce |
| 45 | SGS532980442653 | Pedale de frein | Disponible | Voir la pièce |
| 46 | SGN442073021 | Connection | Disponible | Voir la pièce |
| 47 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN442073006 | Ecrou | Disponible | Voir la pièce |
| 49 | SGS532092208553 | Rondelle | Disponible | Voir la pièce |
| 50 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 51 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 52 | SGN321841094 | Cruise control | Disponible | Voir la pièce |
| 53 | SGN443900150 | Levier | Disponible | Voir la pièce |
| 54 | SGN443900151 | Support | Disponible | Voir la pièce |
| 56 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 57 | SGN309578510 | Vis | Disponible | Voir la pièce |
| 58 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 59 | SGS532097412053 | Ressort | Disponible | Voir la pièce |
| 60 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 61 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 62 | SGN315231161 | Ressort | Disponible | Voir la pièce |
| 63 | SGN315238058 | Goupille | Disponible | Voir la pièce |
| 64 | SGN311732024 | Bague de protection | Disponible | Voir la pièce |
| 65 | SGN532151655 | Couvercle | Non reliée | |
| 66 | SGN311726100 | Clavette | Non reliée | |
| 67 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 68 | SGN309019533R | Vis | Non reliée | |
| 69 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 70 | SGS532113408683 | Support | Disponible | Voir la pièce |
| 71 | SGN309599043 | Vis | Disponible | Voir la pièce |
| 72 | SGN283292192 | Etiquette | Disponible | Voir la pièce |
| 73 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 74 | SGN283293028 | Etiquette | Disponible | Voir la pièce |
| 75 | SGN283293029 | Etiquette | Disponible | Voir la pièce |
| 76 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 77 | SGN532151429 | Amortisseur | Disponible | Voir la pièce |
| 78 | SGN532150414 | Ventilateur | Disponible | Voir la pièce |
| 79 | SGS532933252883 | Poulie | Disponible | Voir la pièce |
| 80 | SGN311212507 | Rondelle | Disponible | Voir la pièce |
| 81 | SGS532980365163 | Pied | Disponible | Voir la pièce |
| 82 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 83 | SGS532980462163 | Pedale | Disponible | Voir la pièce |
| 84 | SGN443900154 | Gaine du type bowden | Disponible | Voir la pièce |
| 85 | SGN315231239 | Ressort | Disponible | Voir la pièce |
| 86 | SGS532913462813 | Support | Disponible | Voir la pièce |
| 87 | SGN309578518 | Vis | Disponible | Voir la pièce |
| 88 | SGS532113402443 | Support | Disponible | Voir la pièce |
| 89 | SGN309503551 | Vis | Disponible | Voir la pièce |
| 90 | SGN283293164 | Etiquette | Disponible | Voir la pièce |
| 91 | SGS532014402173 | Support | Disponible | Voir la pièce |
| 92 | SGS532014412013 | Couvercle | Disponible | Voir la pièce |
| 93 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
| 94 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 95 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 96 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 96 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 97 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 98 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 99 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 100 | SGN311733004 | Circlip | Disponible | Voir la pièce |
| 101 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 102 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 103 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 104 | SGN532940155 | Kit roue posterieure | Disponible | Voir la pièce |
| 105 | SGN325111025 | Jante arrière | Disponible | Voir la pièce |
| 106 | SGN274161032 | Kit roue posterieure | Disponible | Voir la pièce |
| 107 | SGS532195203703 | Entretoise | Disponible | Voir la pièce |

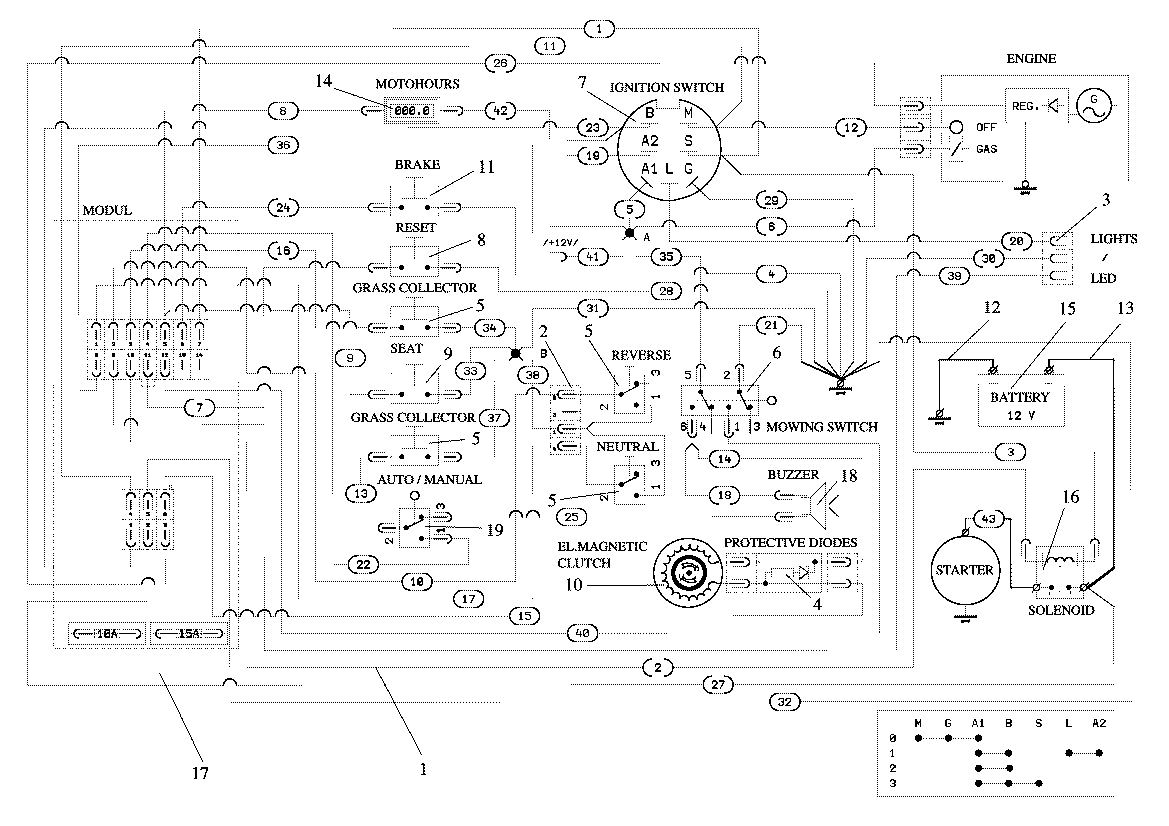

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271186 | Cablage | Disponible | Voir la pièce |
| 2 | SGN341271193 | Cable | Disponible | Voir la pièce |
| 3 | SGN341271169 | Ampoule | Disponible | Voir la pièce |
| 4 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 6 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 7 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 8 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 9 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 10 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 11 | SGN532150994 | Interrupteur | Disponible | Voir la pièce |
| 12 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 13 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 14 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 15 | SGN346211009R | Batterie | Non reliée | |
| 16 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 17 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 18 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 19 | SGN345329017 | Contact | Disponible | Voir la pièce |
