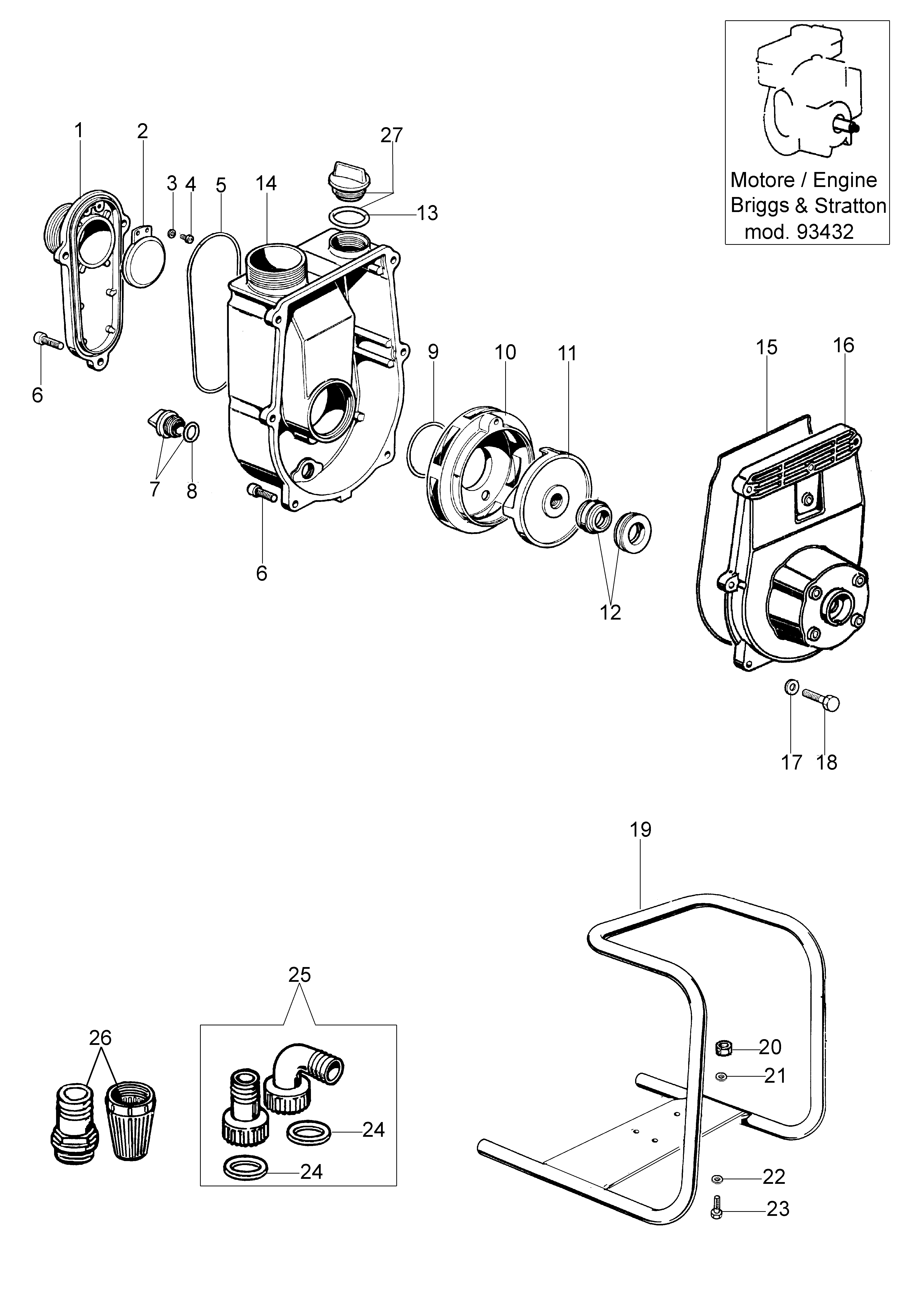

Vue Éclatée FS 45 TL (B&S)
Retrouvez les pièces détachées, références et repères disponibles pour FS 45 TL (B&S).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 322000015A | Couvercle | Disponible | Voir la pièce |
| 2 | 322000009 | Soupape | Disponible | Voir la pièce |
| 3 | 322000004 | Rondelle | Disponible | Voir la pièce |
| 4 | 300000058R | Vis | Disponible | Voir la pièce |
| 5 | 322000007R | Bague or | Disponible | Voir la pièce |
| 6 | 3801046 | Vis | Disponible | Voir la pièce |
| 6 | 3801046 | Vis | Disponible | Voir la pièce |
| 7 | 310000010 | Bouchon | Disponible | Voir la pièce |
| 8 | 3049018R | Bague or | Disponible | Voir la pièce |
| 9 | 322000005 | Bague or | Disponible | Voir la pièce |
| 10 | 322000050 | Diffuseur | Disponible | Voir la pièce |
| 11 | 322000022 | Ventilateur | Disponible | Voir la pièce |
| 12 | 322000026 | Bague | Disponible | Voir la pièce |
| 13 | 3049019 | Bague or | Disponible | Voir la pièce |
| 14 | 322000011 | Corp | Disponible | Voir la pièce |
| 15 | 322000006 | Bague or | Disponible | Voir la pièce |
| 16 | 322000023 | Couvercle | Disponible | Voir la pièce |
| 17 | 322000027 | Vis | Disponible | Voir la pièce |
| 18 | 322000043 | Rondelle | Disponible | Voir la pièce |
| 19 | 342000094 | Châssis | Disponible | Voir la pièce |
| 20 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 21 | 3819013R | Grower | Disponible | Voir la pièce |
| 22 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 23 | 3806076R | Vis | Disponible | Voir la pièce |
| 24 | 342000019 | Joint | Disponible | Voir la pièce |
| 24 | 342000019 | Joint | Disponible | Voir la pièce |
| 25 | 342000017 | Jeu de raccords | Disponible | Voir la pièce |
| 26 | 342000007R | Filtre | Disponible | Voir la pièce |
| 27 | 320000001R | Bouchon compl. | Disponible | Voir la pièce |
