Vue Éclatée OMB R13
Retrouvez les pièces détachées, références et repères disponibles pour OMB R13.

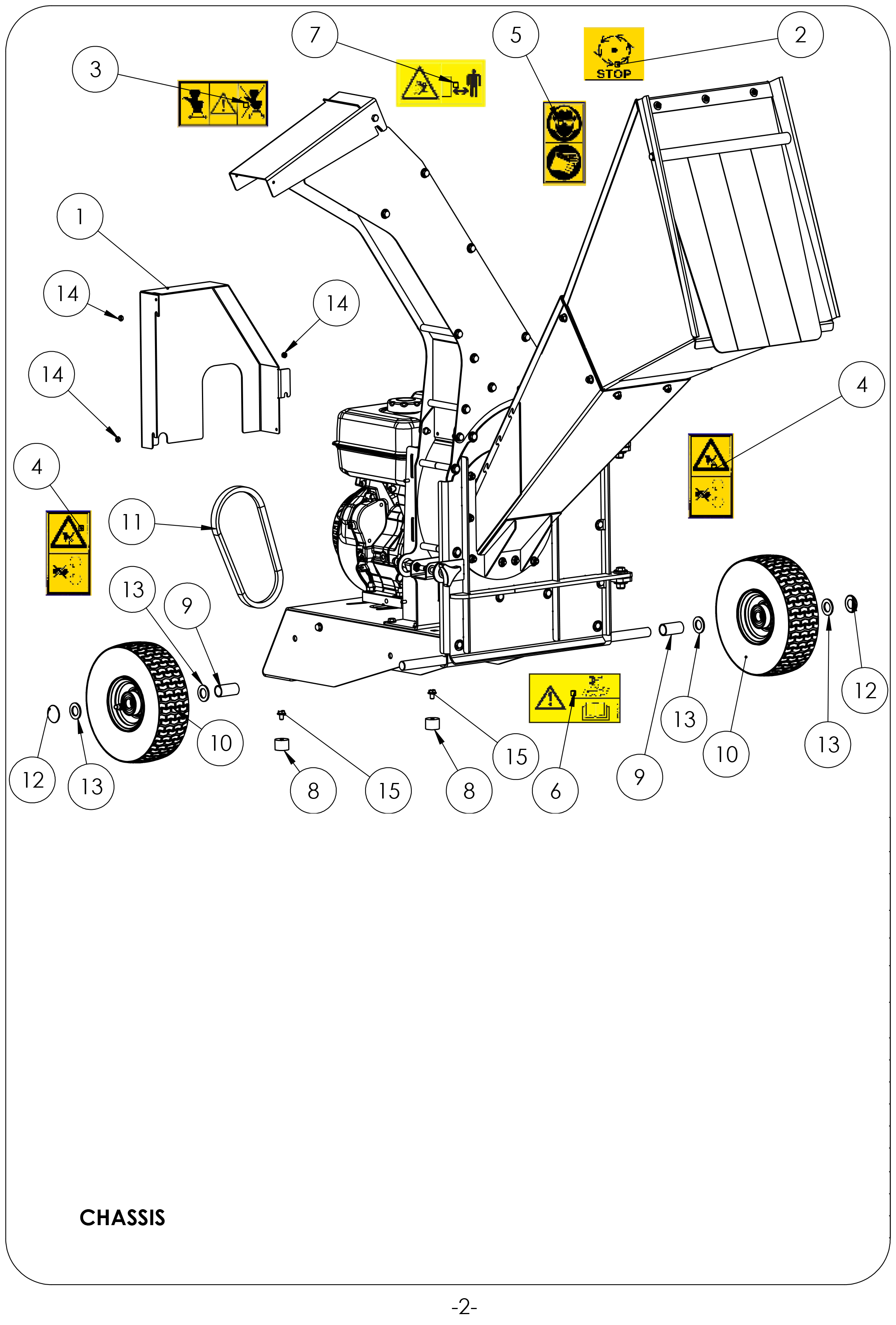

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KL02061611 | CAPOT COURROIE NOIR | Disponible | Voir la pièce |
| 2 | K503000066 | AUTOCOLLANT | Disponible | Voir la pièce |
| 3 | K503000061 | AUTOCOLLANT | Disponible | Voir la pièce |
| 3 | K503000061 | AUTOCOLLANT | Disponible | Voir la pièce |
| 4 | K503000060 | AUTOCOLLANT | Disponible | Voir la pièce |
| 4 | K503000060 | AUTOCOLLANT | Disponible | Voir la pièce |
| 5 | K503000059 | AUTOCOLLANT | Disponible | Voir la pièce |
| 6 | K503000015 | AUTOCOLLANT | Disponible | Voir la pièce |
| 7 | K503000003 | AUTOCOLLANT DISTANCE DE SECURITE | Disponible | Voir la pièce |
| 8 | K342000017 | SILENTBLOC | Disponible | Voir la pièce |
| 8 | K342000017 | SILENTBLOC | Disponible | Voir la pièce |
| 9 | K302020138 | ENTRETOISE 21 x 25 x 48.5 | Disponible | Voir la pièce |
| 9 | K302020138 | ENTRETOISE 21 x 25 x 48.5 | Disponible | Voir la pièce |
| 10 | 0309000079 | ROUE Ø 263 | Disponible | Voir la pièce |
| 10 | 0309000079 | ROUE Ø 263 | Disponible | Voir la pièce |
| 11 | 0306030103 | COURROIE | Disponible | Voir la pièce |
| 12 | 0300702001 | ENJOLIVEUR | Non reliée | |
| 12 | 0300702001 | ENJOLIVEUR | Non reliée | |
| 13 | 0300402001 | RONDELLE | Non reliée | |
| 13 | 0300402001 | RONDELLE | Non reliée | |
| 13 | 0300402001 | RONDELLE | Non reliée | |
| 14 | 0300210602 | ECROU FREIN | Non reliée | |
| 14 | 0300210602 | ECROU FREIN | Non reliée | |
| 14 | 0300210602 | ECROU FREIN | Non reliée | |
| 15 | 0300010852 | VIS | Disponible | Voir la pièce |
| 15 | 0300010852 | VIS | Disponible | Voir la pièce |

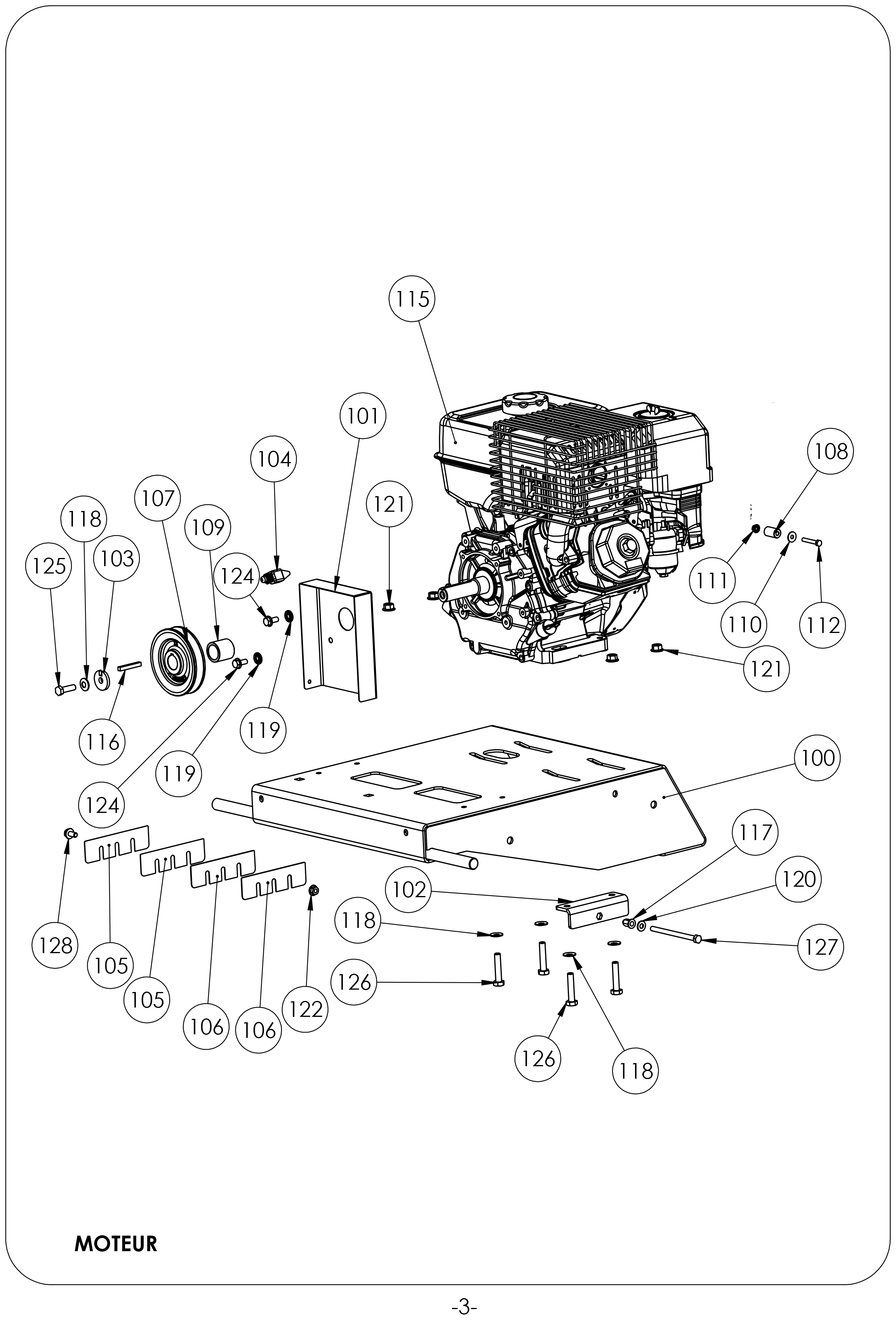

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | KL02061602 | CHASSIS | Disponible | Voir la pièce |
| 101 | KL02061601 | CARTER CAPOT COURROIE | Disponible | Voir la pièce |
| 102 | KL02060203 | TENDEUR DE COURROIE | Disponible | Voir la pièce |
| 103 | KL02060202 | RONDELLE POULIE MOTEUR | Disponible | Voir la pièce |
| 104 | K308060035 | FAISCEAU COUPE CIRCUIT | Disponible | Voir la pièce |
| 105 | K304000657 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 105 | K304000657 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 106 | K304000656 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 106 | K304000656 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 107 | K302030116 | POULIE | Disponible | Voir la pièce |
| 108 | K302020137 | ENTRETOISE | Disponible | Voir la pièce |
| 109 | K302020132 | ENTRETOISE | Disponible | Voir la pièce |
| 110 | K300400601 | RONDELLE PLATE | Non reliée | |
| 111 | K300260601 | ECROU | Non reliée | |
| 112 | K300010623 | VIS | Disponible | Voir la pièce |
| 115 | 0330091014 | MOTEUR R390 | Disponible | Voir la pièce |
| 116 | 0301040046 | CLAVETTE DROIT | Disponible | Voir la pièce |
| 117 | 0300600802 | INSERT A SERTIR | Non reliée | |
| 118 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 118 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 118 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 119 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 119 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 120 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 121 | 0300261001 | ECROU | Disponible | Voir la pièce |
| 121 | 0300261001 | ECROU | Disponible | Voir la pièce |
| 122 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 124 | 0300060504 | VIS | Disponible | Voir la pièce |
| 124 | 0300060504 | VIS | Disponible | Voir la pièce |
| 125 | 0300060307 | VIS | Disponible | Voir la pièce |
| 126 | 0300011042 | VIS | Disponible | Voir la pièce |
| 126 | 0300011042 | VIS | Disponible | Voir la pièce |
| 127 | 0300011040 | VIS | Disponible | Voir la pièce |
| 128 | 0300010815 | VIS | Non reliée |

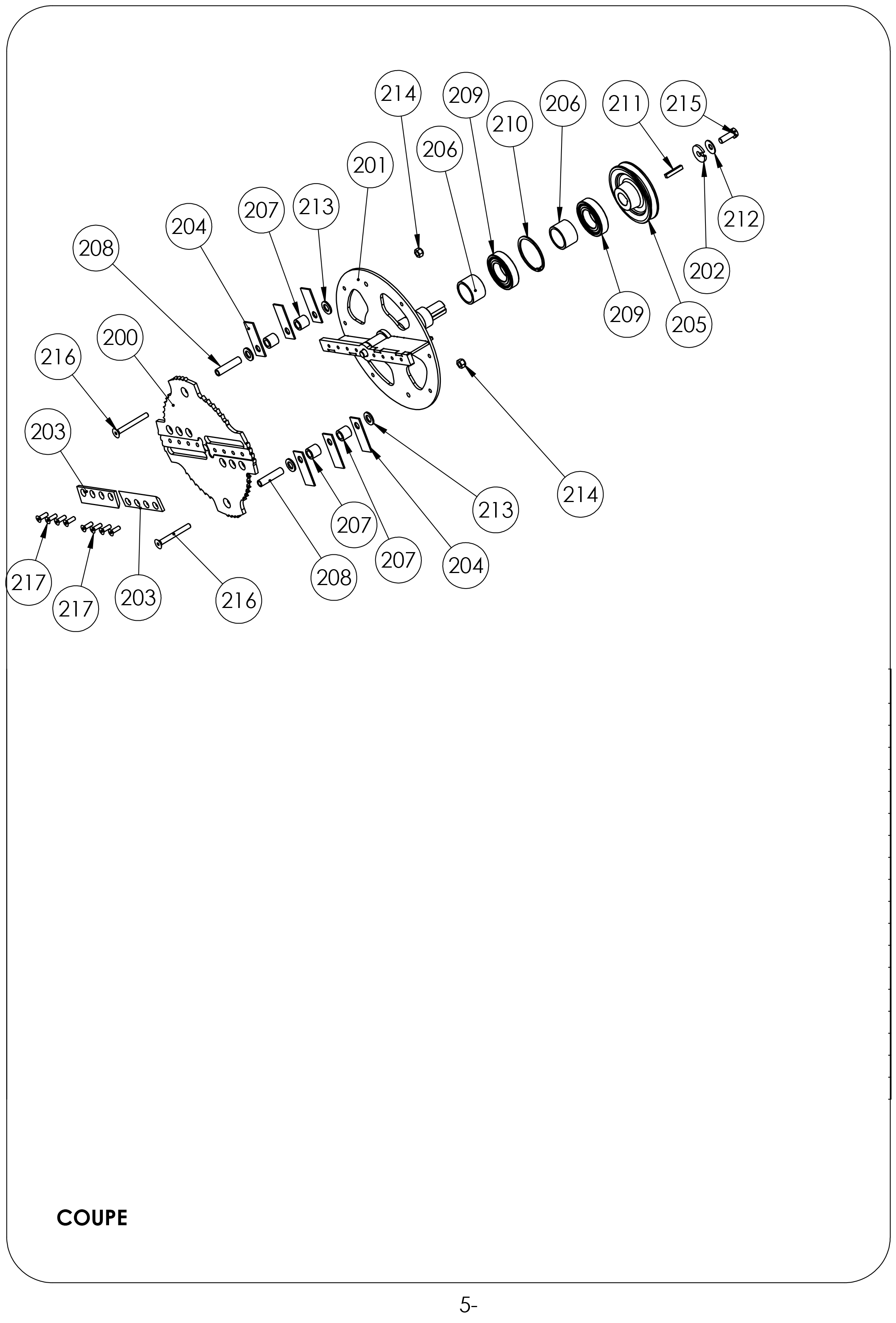

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 200 | KL03060002 | DISQUE | Disponible | Voir la pièce |
| 201 | KL03060001 | ROTOR + ARBRE | Disponible | Voir la pièce |
| 202 | KL02060201 | RONDELLE POULIE | Disponible | Voir la pièce |
| 203 | K320020033 | COUTEAU | Non reliée | |
| 203 | K320020033 | COUTEAU | Non reliée | |
| 204 | K304000634 | COUTEAU ARRIERE | Disponible | Voir la pièce |
| 204 | K304000634 | COUTEAU ARRIERE | Disponible | Voir la pièce |
| 205 | K302030115 | POULIE | Disponible | Voir la pièce |
| 206 | K302020131 | ENTRETOISE | Disponible | Voir la pièce |
| 206 | K302020131 | ENTRETOISE | Disponible | Voir la pièce |
| 207 | K302020130 | ENTRETOISE | Disponible | Voir la pièce |
| 207 | K302020130 | ENTRETOISE | Disponible | Voir la pièce |
| 207 | K302020130 | ENTRETOISE | Disponible | Voir la pièce |
| 208 | K302010110 | AXE COUTEAUX | Disponible | Voir la pièce |
| 208 | K302010110 | AXE COUTEAUX | Disponible | Voir la pièce |
| 209 | 0306010075 | ROULEMENT | Disponible | Voir la pièce |
| 209 | 0306010075 | ROULEMENT | Disponible | Voir la pièce |
| 210 | 0301070040 | CIRCLIPS INTERIEUR | Disponible | Voir la pièce |
| 211 | 0301040045 | CLAVETTE | Disponible | Voir la pièce |
| 212 | 0300431202 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 213 | 0300401602 | RONDELLE PLAT | Disponible | Voir la pièce |
| 213 | 0300401602 | RONDELLE PLAT | Disponible | Voir la pièce |
| 214 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 214 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 215 | 0300091202 | VIS A GAUCHE | Disponible | Voir la pièce |
| 216 | 0300031003 | VIS | Disponible | Voir la pièce |
| 216 | 0300031003 | VIS | Disponible | Voir la pièce |
| 217 | 0300030802 | VIS | Disponible | Voir la pièce |
| 217 | 0300030802 | VIS | Disponible | Voir la pièce |

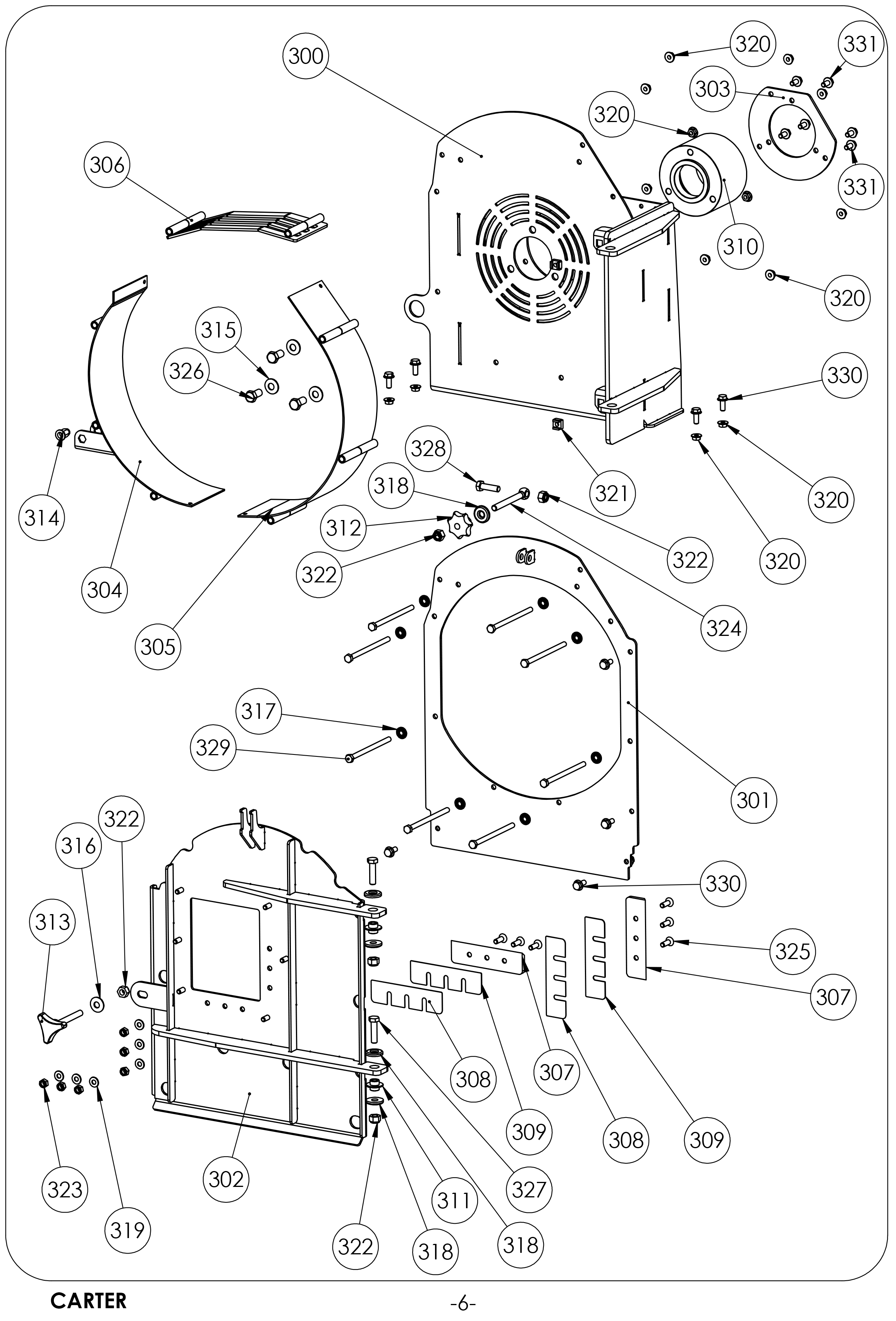

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | KL02062601 | CARTER ARR ORANGE OMB R13 | Disponible | Voir la pièce |
| 301 | KL02062602 | CARTER AVANT ORANGE OMB R13 | Disponible | Voir la pièce |
| 302 | KL02062603 | PORTE ORANGE OMB R13 | Disponible | Voir la pièce |
| 303 | KL02061612 | DISQUE FIXATION PALIER | Disponible | Voir la pièce |
| 304 | KL02061609 | 1 E PARTIE FLANC CARTER | Disponible | Voir la pièce |
| 305 | KL02061608 | 2 E FLANC CARTER | Disponible | Voir la pièce |
| 306 | KL02061607 | GRILLE EJECTION NOIRE | Disponible | Voir la pièce |
| 307 | K320020034 | CONTRE COUTEAU | Disponible | Voir la pièce |
| 307 | K320020034 | CONTRE COUTEAU | Disponible | Voir la pièce |
| 308 | K304000657 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 308 | K304000657 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 309 | K304000656 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 309 | K304000656 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 310 | K302030124 | PALIER | Disponible | Voir la pièce |
| 311 | K302020134 | ENTRETOISE PORTE | Disponible | Voir la pièce |
| 312 | 0300801003 | MOLETTE | Disponible | Voir la pièce |
| 313 | 0300801002 | MOLETTE REGLAGE | Non reliée | |
| 314 | 0300601001 | INSERT HEXAGONAL | Disponible | Voir la pièce |
| 315 | 0300431201 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 316 | 0300431002 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 317 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 318 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 318 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 318 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 319 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 320 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 320 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 320 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 320 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 320 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 321 | 0300230803 | ECROU CAGE | Disponible | Voir la pièce |
| 322 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 322 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 322 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 322 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 323 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 324 | 0300091005 | BOULON A OEIL | Disponible | Voir la pièce |
| 325 | 0300030802 | VIS | Disponible | Voir la pièce |
| 326 | 0300011202 | VIS | Disponible | Voir la pièce |
| 327 | 0300011004 | VIS | Disponible | Voir la pièce |
| 328 | 0300011003 | VIS | Disponible | Voir la pièce |
| 329 | 0300010830 | VIS | Disponible | Voir la pièce |
| 330 | 0300010816 | VIS | Non reliée | |
| 330 | 0300010816 | VIS | Non reliée | |
| 331 | 0300010815 | VIS | Non reliée | |
| 331 | 0300010815 | VIS | Non reliée |

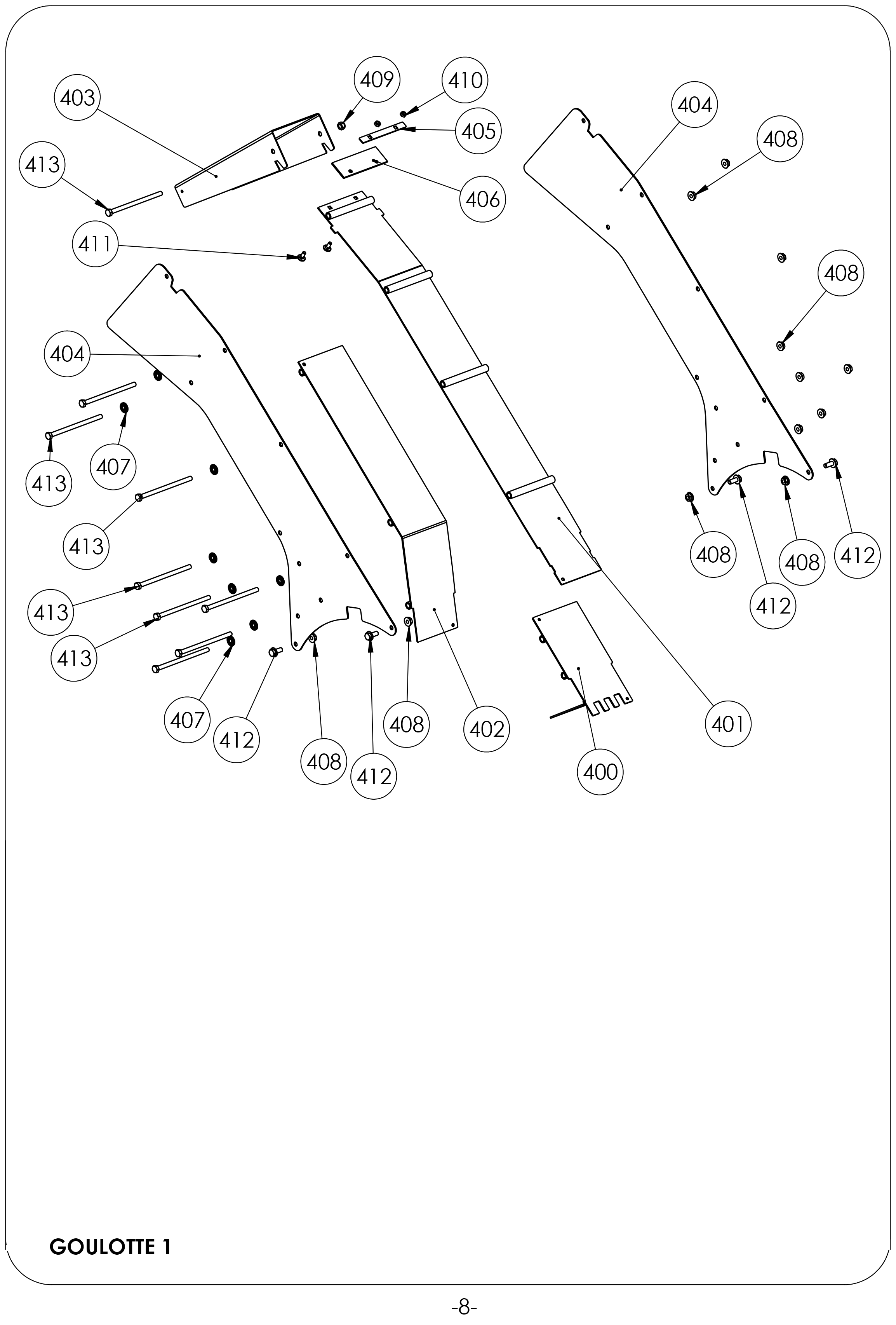

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 400 | KL02061606 | TOLE DEVIATION EJECTION | Disponible | Voir la pièce |
| 401 | KL02061605 | PARTIE SUP GOULOT EJEC | Disponible | Voir la pièce |
| 402 | KL02061604 | PARTIE INF GOULOT. EJEC | Disponible | Voir la pièce |
| 403 | KL02061603 | VOLET GOULOTTE EJECTION | Disponible | Voir la pièce |
| 404 | KL02062604 | FLANC EJECT. ORANGE OMB R13 | Disponible | Voir la pièce |
| 404 | KL02062604 | FLANC EJECT. ORANGE OMB R13 | Disponible | Voir la pièce |
| 405 | KL02060205 | BRIDE BAVETTE EJECTION | Disponible | Voir la pièce |
| 406 | K342000018 | BAVETTE EJECTION | Disponible | Voir la pièce |
| 407 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 407 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 408 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 408 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 408 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 408 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 408 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 408 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 409 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 410 | 0300210602 | ECROU FREIN | Non reliée | |
| 411 | 0300080617 | VIS | Disponible | Voir la pièce |
| 412 | 0300010816 | VIS | Non reliée | |
| 412 | 0300010816 | VIS | Non reliée | |
| 412 | 0300010816 | VIS | Non reliée | |
| 412 | 0300010816 | VIS | Non reliée | |
| 413 | 0300010860 | VIS | Disponible | Voir la pièce |
| 413 | 0300010860 | VIS | Disponible | Voir la pièce |
| 413 | 0300010860 | VIS | Disponible | Voir la pièce |
| 413 | 0300010860 | VIS | Disponible | Voir la pièce |
| 413 | 0300010860 | VIS | Disponible | Voir la pièce |

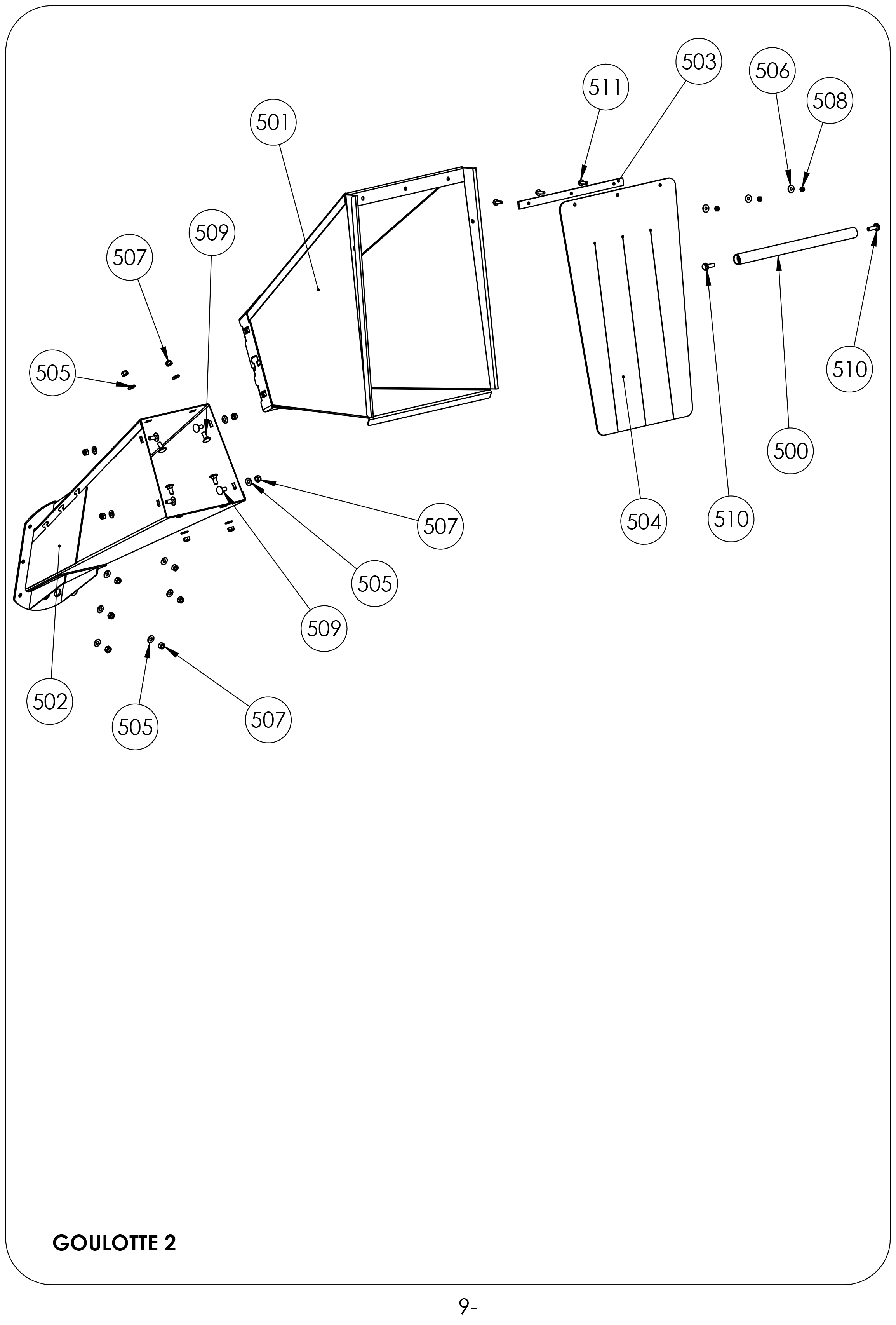

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 500 | KL02061610 | TUBE POIGNEE | Disponible | Voir la pièce |
| 501 | KL02062605 | GOULOT.PART. SUP ORANGE OMB R13 | Disponible | Voir la pièce |
| 502 | KL02062606 | GOULOT. PART.INF ORANGE OMB R13 | Disponible | Voir la pièce |
| 503 | KL02060206 | BRIDE DE BAVETTE | Disponible | Voir la pièce |
| 504 | K342000019 | BAVETTE GOULOTTE | Disponible | Voir la pièce |
| 505 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 505 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 505 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 506 | 0300400601 | RONDELLE | Disponible | Voir la pièce |
| 507 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 507 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 507 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 508 | 0300210602 | ECROU FREIN | Non reliée | |
| 509 | 0300080804 | VIS | Disponible | Voir la pièce |
| 509 | 0300080804 | VIS | Disponible | Voir la pièce |
| 510 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 510 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 511 | 0300010610 | VIS H | Disponible | Voir la pièce |

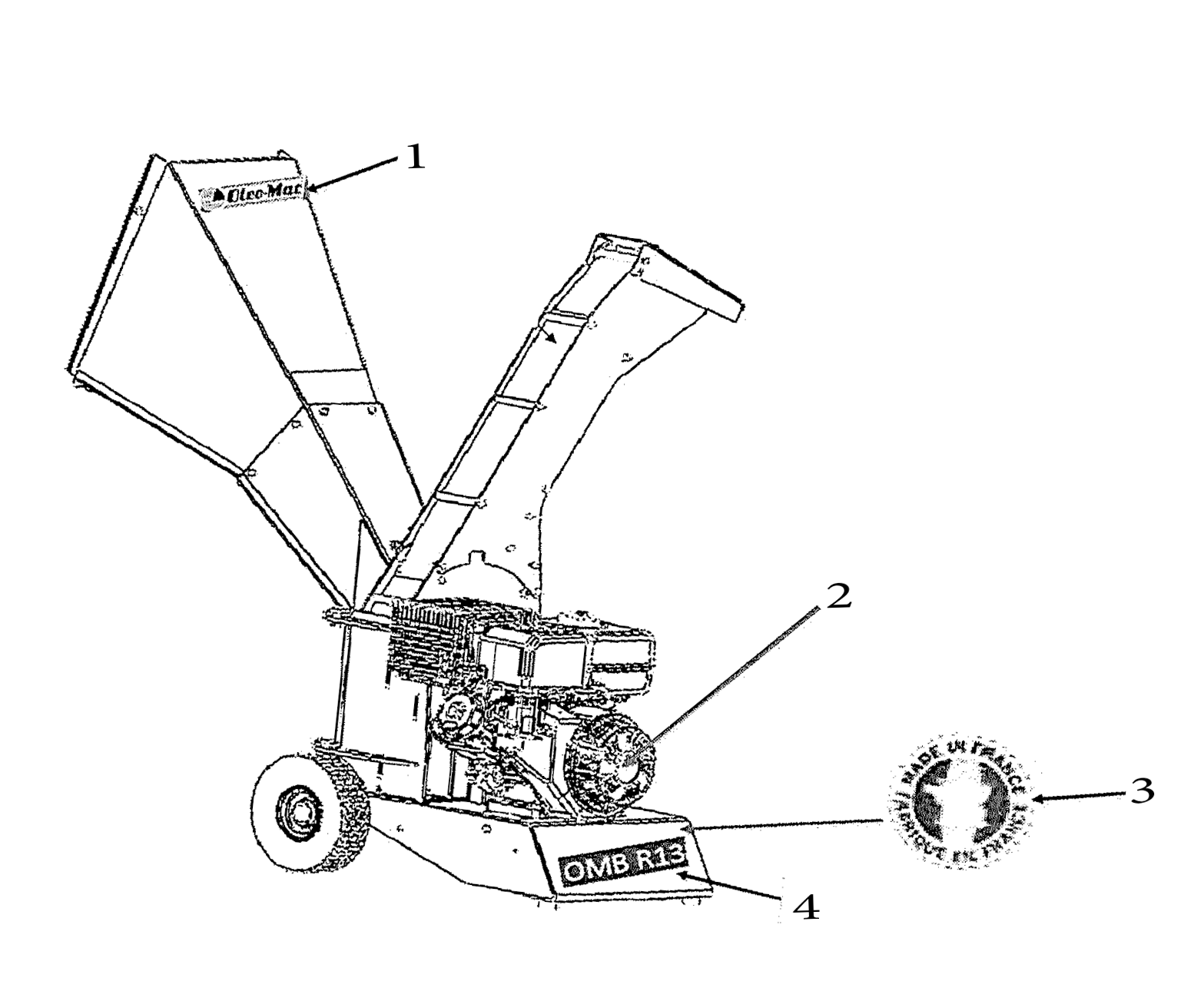

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K503010090 | AUTOCOLLANT OLEO-MAC | Non reliée | |
| 2 | K503010143 | AUTOCOLLANT OLEO-MAC LOGO | Disponible | Voir la pièce |
| 3 | K503000068 | AUTOCOLLANT MIF | Non reliée |
