Vue Éclatée MH 35 P
Retrouvez les pièces détachées, références et repères disponibles pour MH 35 P.

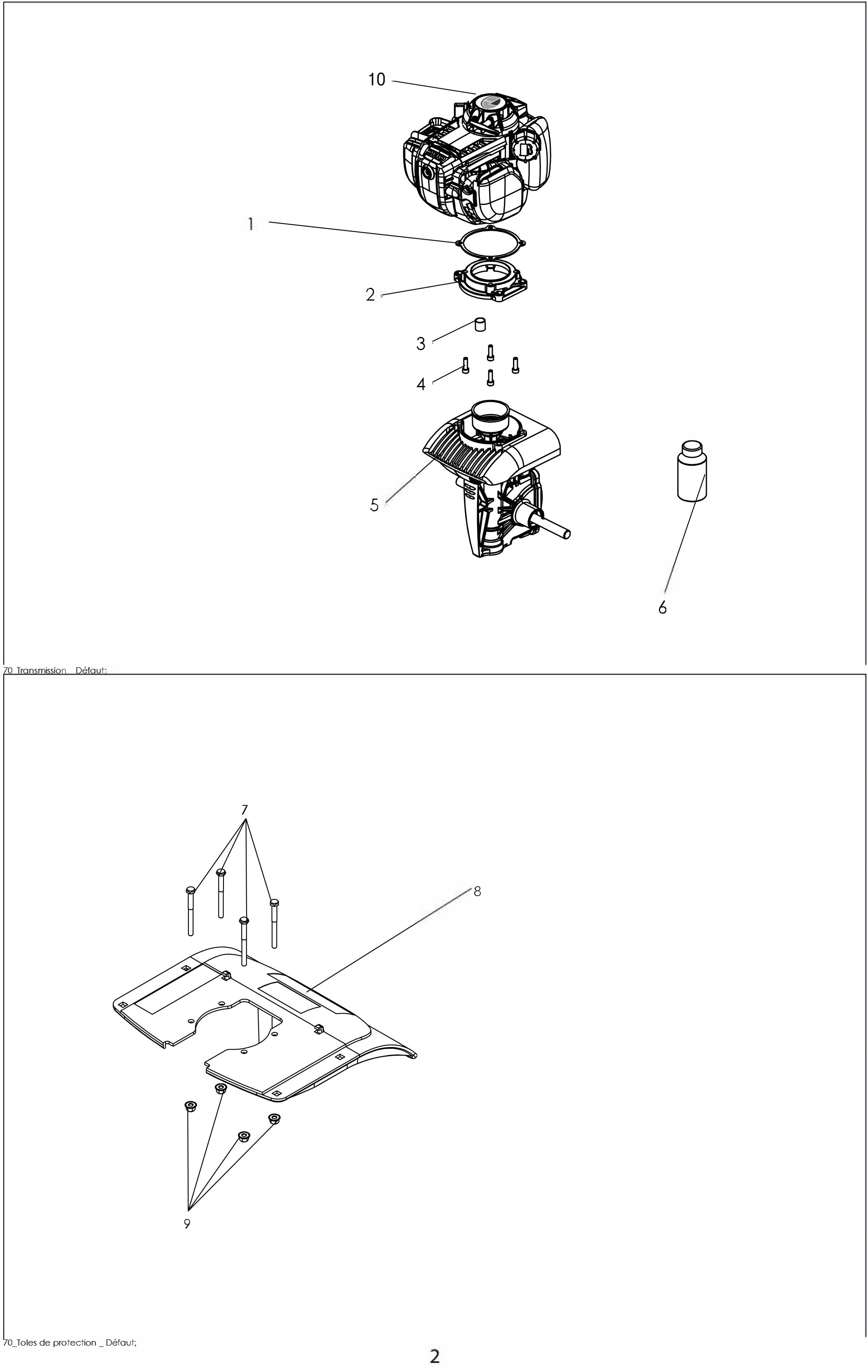

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0304000745 | JOINT | Disponible | Voir la pièce |
| 2 | 0340070001 | FLASQUE | Disponible | Voir la pièce |
| 3 | 0341000058 | ENTRETOISE | Disponible | Voir la pièce |
| 4 | 0300020602 | VIS | Disponible | Voir la pièce |
| 5 | 7001000002 | TRANSMISSION | Non reliée | |
| 6 | 0102000025 | HUILE MOTEUR 0,1L | Non reliée | |
| 7 | 0300010607 | VIS | Disponible | Voir la pièce |
| 8 | 0340070030 | TOLE DE PROTECTION | Disponible | Voir la pièce |
| 9 | 0300210604 | ECROU | Disponible | Voir la pièce |
| 10 | 0503090032 | LOGO OM | Non reliée |

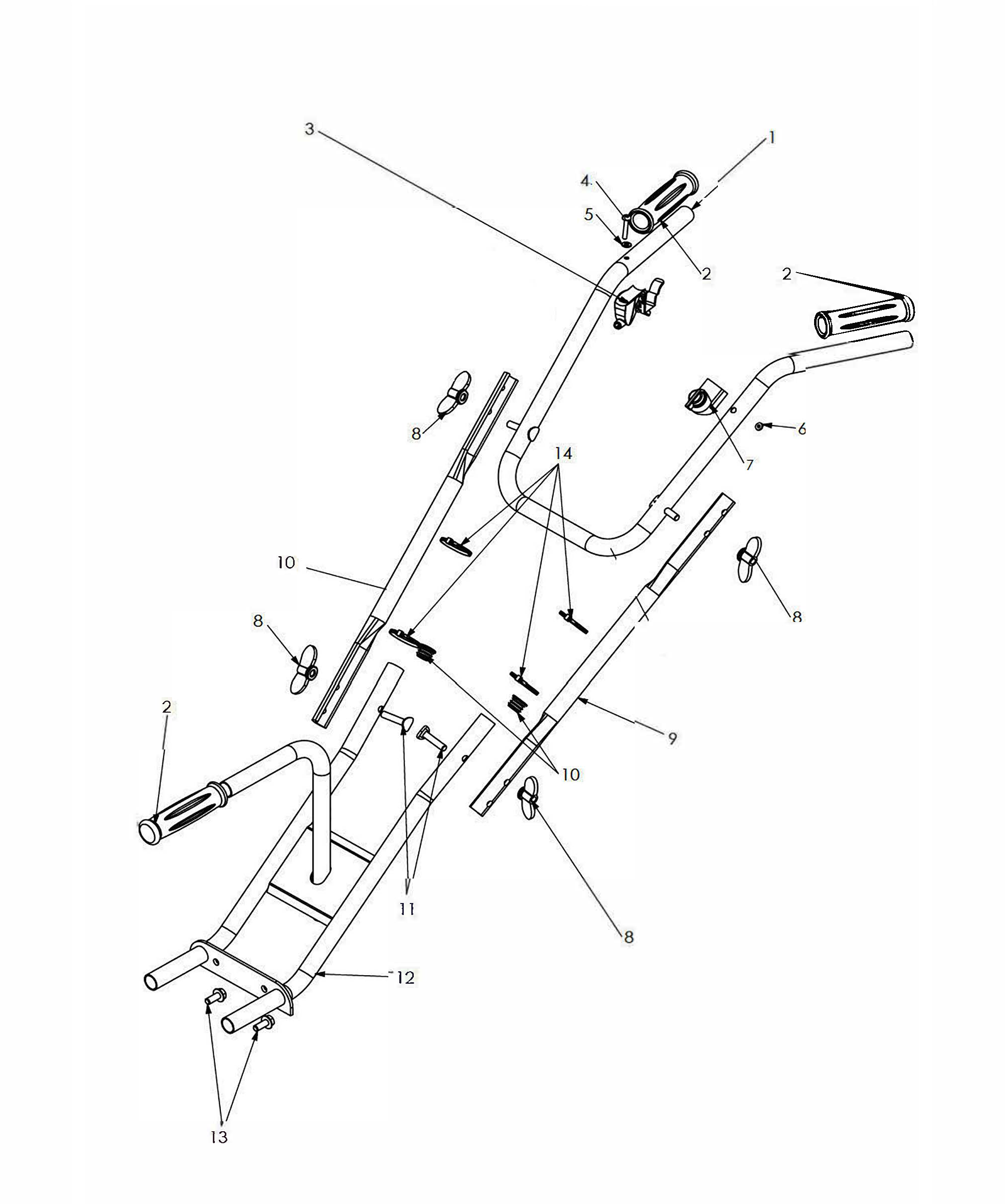

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 7002010503 | GUIDON SUPERIEUR | Disponible | Voir la pièce |
| 2 | 0341000133 | POIGNEE | Non reliée | |
| 2 | 0341000133 | POIGNEE | Non reliée | |
| 2 | 0341000133 | POIGNEE | Non reliée | |
| 3 | 0308040061 | CABLE GAZ | Disponible | Voir la pièce |
| 4 | 0300080503 | VIS | Disponible | Voir la pièce |
| 5 | 0300400501 | RONDELLE | Non reliée | |
| 6 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 7 | 0330132001 | INTERUPTEUR | Disponible | Voir la pièce |
| 8 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 8 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 8 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 8 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 9 | 7002000503 | GUIDON INTERMEDIAIRE | Disponible | Voir la pièce |
| 10 | 0341000022 | BOUCHON | Disponible | Voir la pièce |
| 10 | 0341000022 | BOUCHON | Disponible | Voir la pièce |
| 11 | 0300090802 | VIS | Disponible | Voir la pièce |
| 12 | 7002000502 | GUIDON INFERIEUR | Disponible | Voir la pièce |
| 13 | 0300010816 | VIS | Non reliée | |
| 14 | 0301060003 | ATTACHE RILSAN | Non reliée |

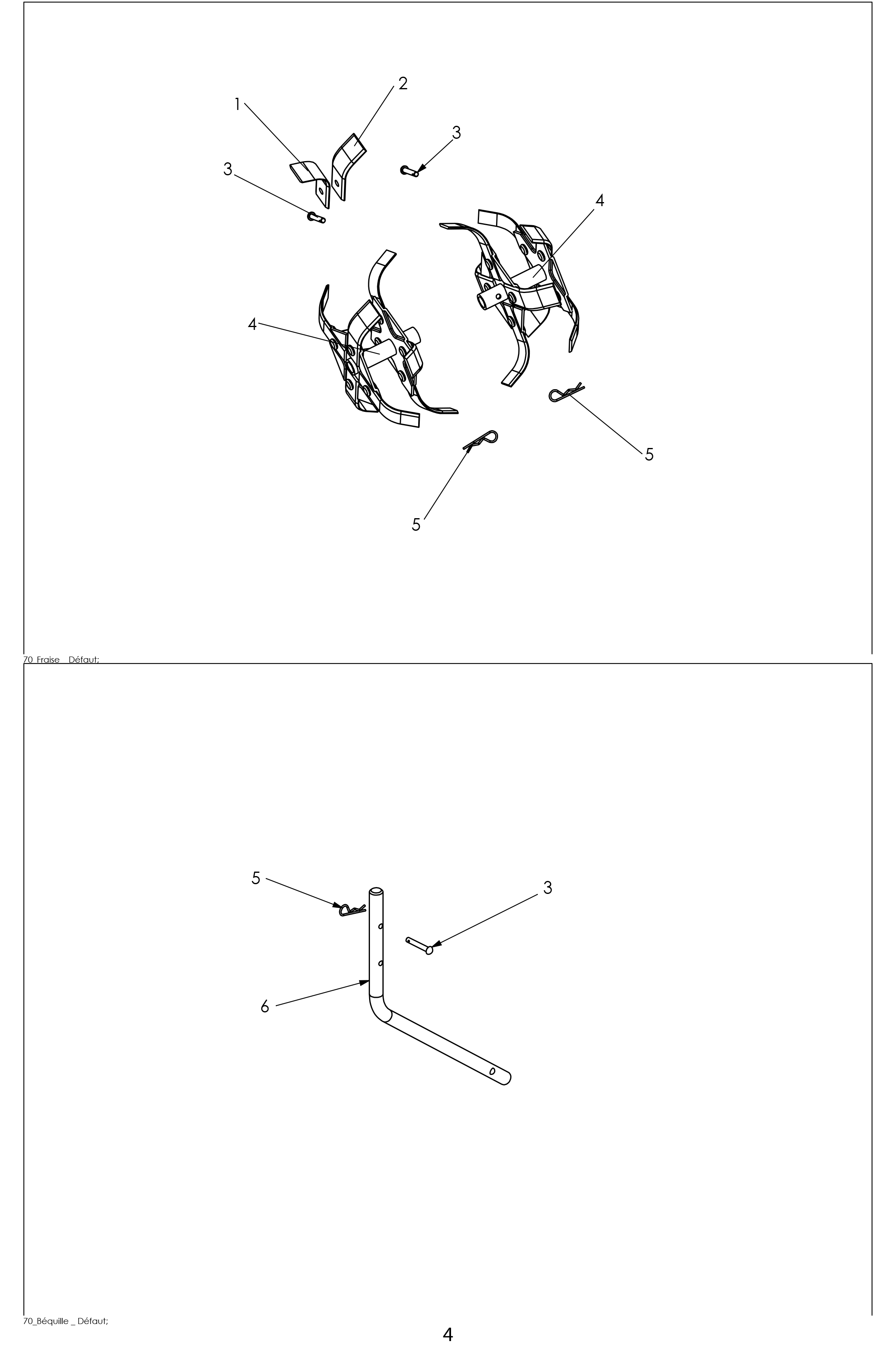

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0002060008 | Couteau | Disponible | Voir la pièce |
| 2 | 0002060007 | Couteau | Disponible | Voir la pièce |
| 3 | 0302010039 | Goupille | Disponible | Voir la pièce |
| 3 | 0302010039 | Goupille | Disponible | Voir la pièce |
| 3 | 0302010039 | Goupille | Disponible | Voir la pièce |
| 4 | 0320010027 | Fraise | Non reliée | |
| 4 | 0320010027 | Fraise | Non reliée | |
| 5 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 5 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 5 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 6 | 7002000301 | Eperon | Disponible | Voir la pièce |
