Vue Éclatée DEM 487

Vue Éclatée DEM 487

Retrouvez les pièces détachées, références et repères disponibles pour DEM 487.

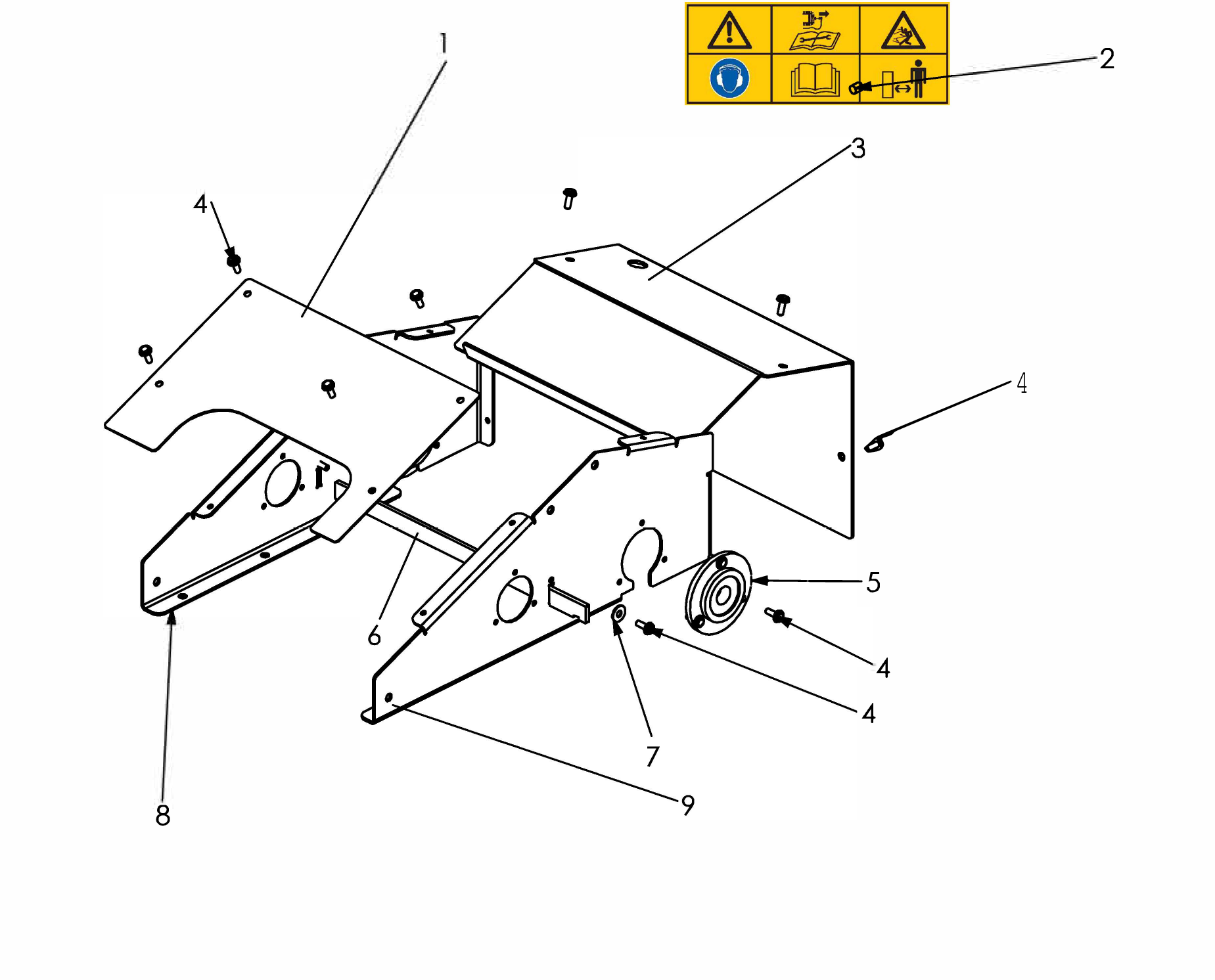

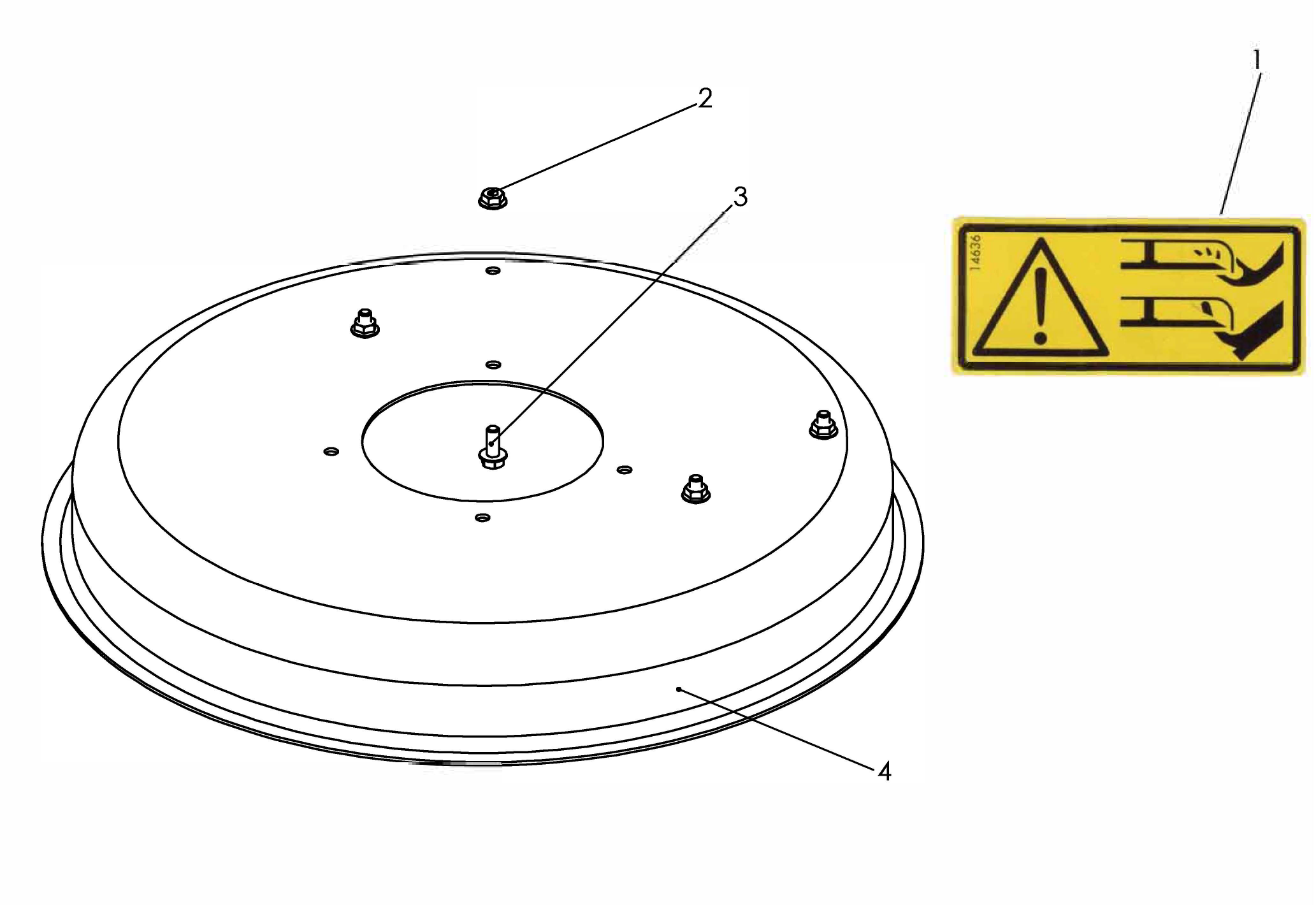

Vue éclatée DEM 487

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 4002130306 TOLE AVANT Disponible Voir la pièce
2 0503000016 AUTOCOLLANT PRECAUTION EMPLOI Disponible Voir la pièce
3 4002132407 TOLE ARRIERE Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
5 0340030013 PALIER ARBRE Disponible Voir la pièce
6 0304000872 TOLE RENFORT Disponible Voir la pièce
7 0300400601 RONDELLE Disponible Voir la pièce
8 4002132404 CARTER D Disponible Voir la pièce
9 4002132405 CARTER G Disponible Voir la pièce
Vue éclatée DEM 487

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0503000006 AUTOCOLLANT DANGER LAME Disponible Voir la pièce
2 0300260801 ECROU Disponible Voir la pièce
3 0300010816 VIS Non reliée
4 4002130509 CARTER Disponible Voir la pièce
Vue éclatée DEM 487

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 4002130201 TIGE Disponible Voir la pièce
2 0341000165 EMBOUT Disponible Voir la pièce
3 0300010817 VIS Disponible Voir la pièce
3 0300010817 VIS Disponible Voir la pièce
3 0300010817 VIS Disponible Voir la pièce
4 0305010015 RESSORT Disponible Voir la pièce
5 0302020300 ENTRETOISE Disponible Voir la pièce
6 0304000871 PLATINE Disponible Voir la pièce
7 0300410806 RONDELLE Disponible Voir la pièce
8 0300210805 ECROU Disponible Voir la pièce
9 0300010838 VIS H Disponible Voir la pièce
9 0300010838 VIS H Disponible Voir la pièce
10 0301070043 ANNEAU ELASTIQUE Non reliée
11 0300402005 RONDELLE Disponible Voir la pièce
12 0302020011 ENTRETOISE Disponible Voir la pièce
13 0300260801 ECROU Disponible Voir la pièce
13 0300260801 ECROU Disponible Voir la pièce
14 4002130302 CHASSIS AVANT Disponible Voir la pièce
15 4002130303 SUPPORT ROUE AVANT Disponible Voir la pièce
16 0300702001 ENJOLIVEUR Non reliée
17 0309000033 ROUE Non reliée
Vue éclatée DEM 487

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0301040001 CLAVETTE Non reliée
2 0302020301 RONDELLE Disponible Voir la pièce
3 0306060014 POULIE MOTEUR Non reliée
4 0340030014 CARTER PROTECTION Non reliée
5 0300010842 VIS Disponible Voir la pièce
6 0302030047 MOYEU Non reliée
7 0320020036 LAME Disponible Voir la pièce
8 0302020042 RONDELLE Disponible Voir la pièce
9 0300431001 RONDELLE DE LAME Disponible Voir la pièce
10 0300060304 VIS Non reliée
11 0503090032 LOGO OM Non reliée
Vue éclatée DEM 487

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300090602 VIS Disponible Voir la pièce
1 0300090602 VIS Disponible Voir la pièce
2 0340030012 FLASQUE Disponible Voir la pièce
2 0340030012 FLASQUE Disponible Voir la pièce
3 0306040012 TRANSMISSION Non reliée
4 0301020001 CLAVETTE Disponible Voir la pièce
5 0306050028 PIGNON DENTEE Disponible Voir la pièce
6 0001000148 POULIE Non reliée
7 0306030048 COURROIE Non reliée

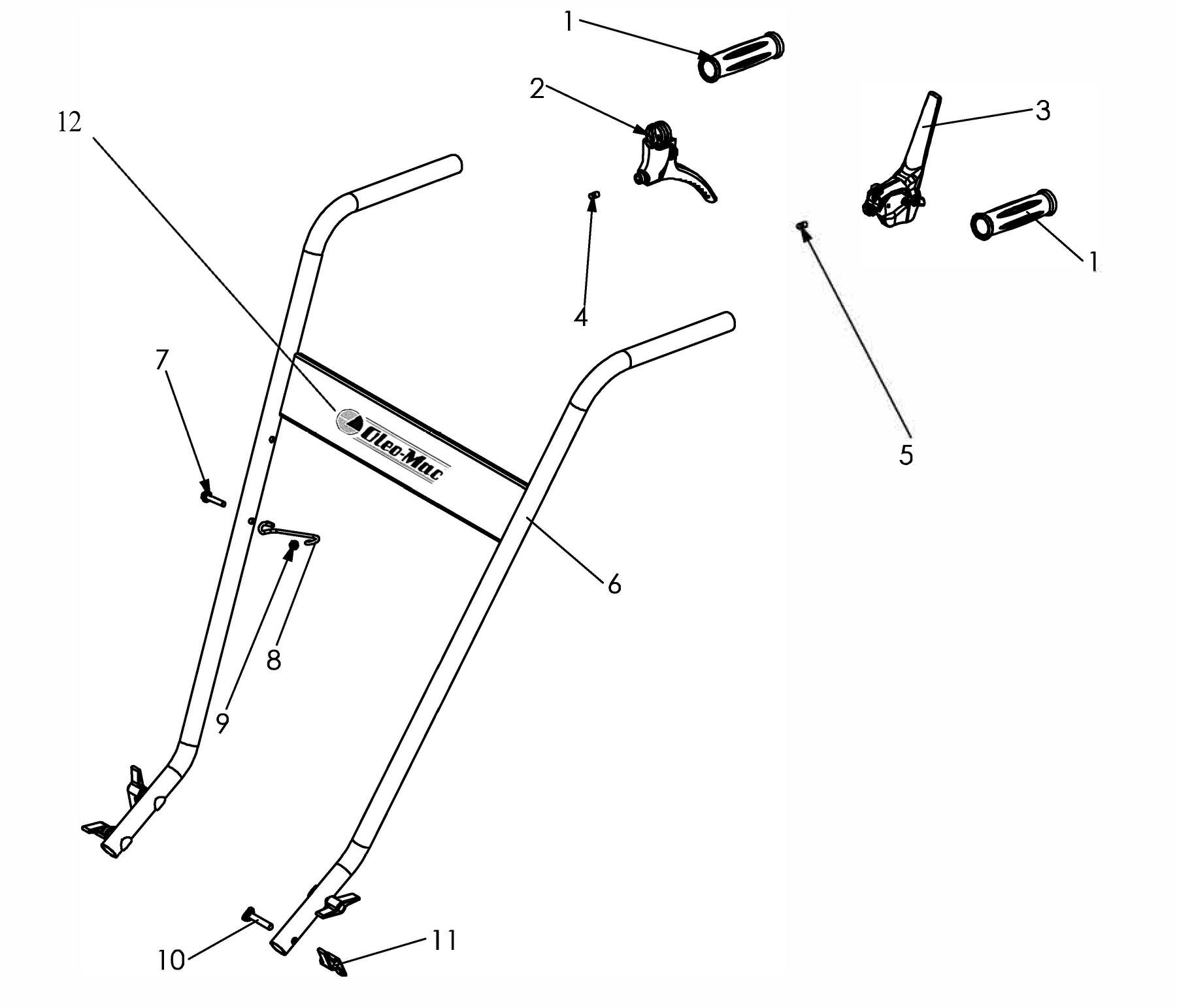

Vue éclatée DEM 487

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0341000036 POIGNEE Non reliée
1 0341000036 POIGNEE Non reliée
2 0307010035 LEVIER Non reliée
3 0307010072 LEVIER FREIN Non reliée
4 0308020041 CABLE EMBRAYAGE Non reliée
5 0308050015 CABLE DE GAZ Disponible Voir la pièce
6 4002130308 GUIDON Disponible Voir la pièce
7 0300010621 VIS Disponible Voir la pièce
8 0305030001 ACCROCHE LANCEUR Disponible Voir la pièce
9 0300210602 ECROU FREIN Non reliée
10 0300090802 VIS Disponible Voir la pièce
11 0300800004 POIGNEE DE SERRAGE Non reliée
12 0503010190 LOGO OM Disponible Voir la pièce

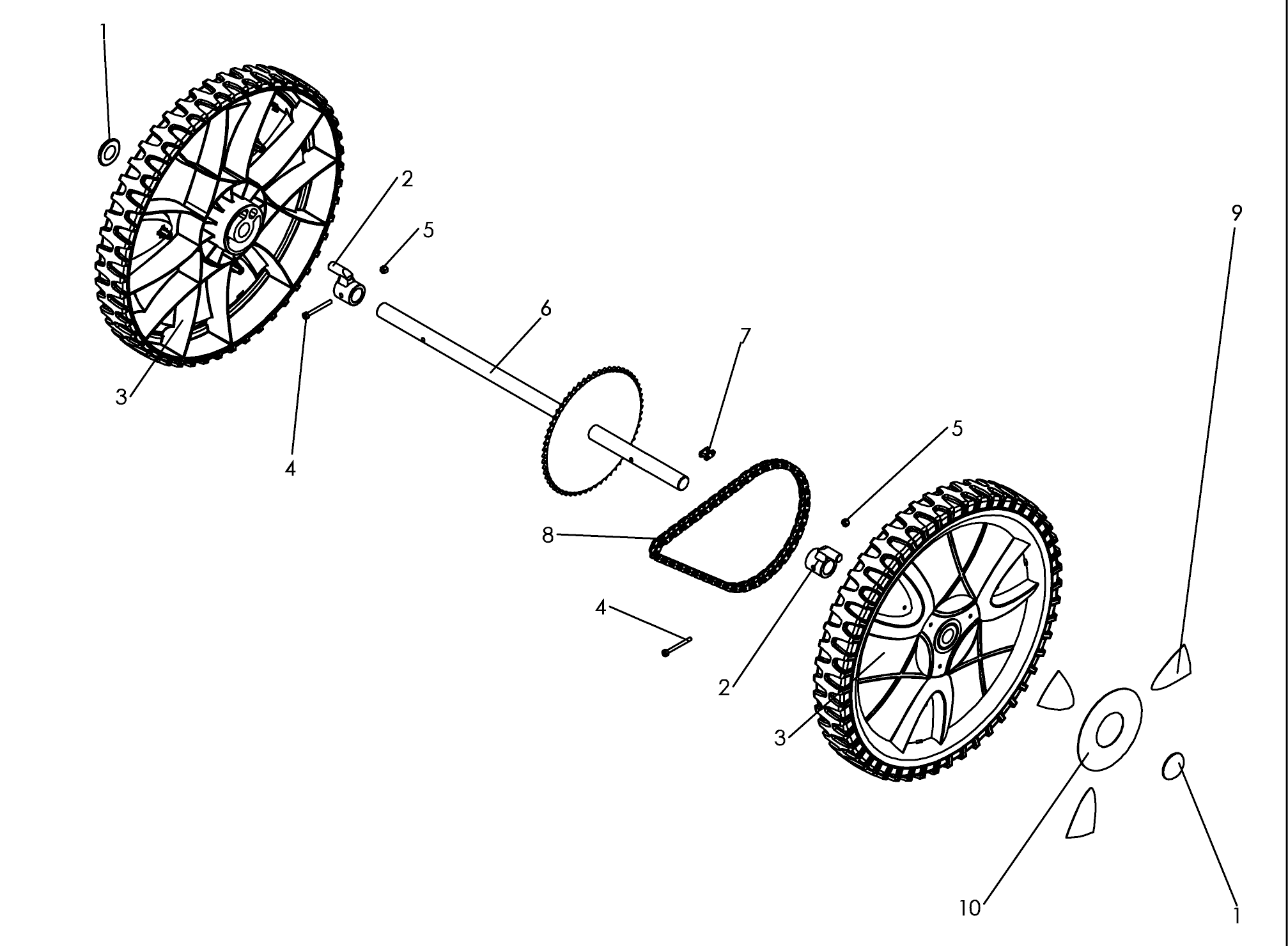

Vue éclatée DEM 487

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300702001 ENJOLIVEUR Non reliée
2 0302030014 MOYEU DE ROUE Non reliée
2 0302030014 MOYEU DE ROUE Non reliée
3 0340030070 ROUE Disponible Voir la pièce
3 0340030070 ROUE Disponible Voir la pièce
4 0300020504 VIS Disponible Voir la pièce
4 0300020504 VIS Disponible Voir la pièce
5 300210502 ECROU Non reliée
5 300210502 ECROU Non reliée
6 0306050115 ABRE DE ROUE Disponible Voir la pièce
7 0306020001 ATTACHE RAPIDE Non reliée
8 0306020020 CHAINE Non reliée
9 0503010332 AUTOCOLLANT EXT TRIANGLE Disponible Voir la pièce
10 0503010333 AUTOCOLLANT CENTRAL ROND Disponible Voir la pièce
