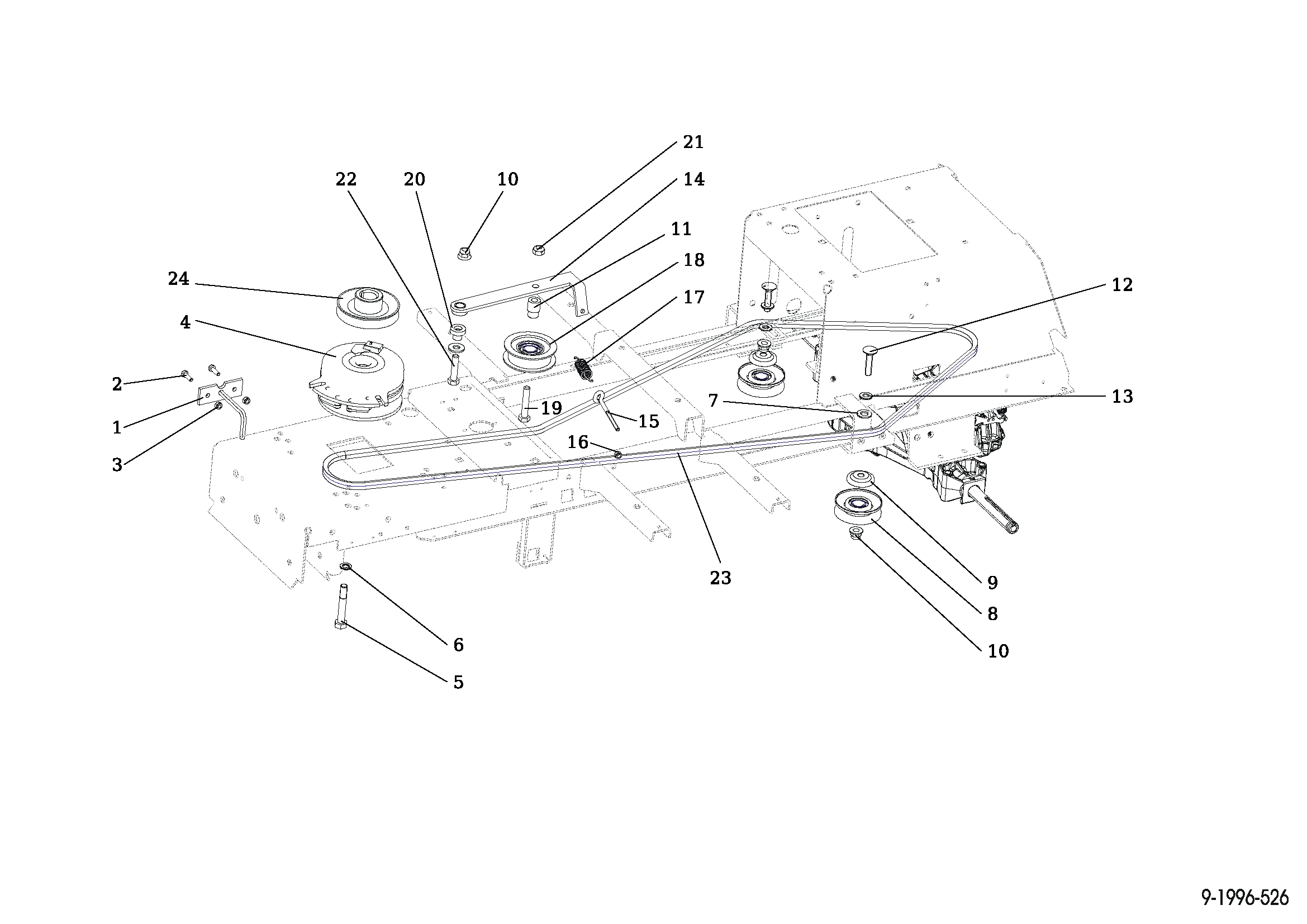

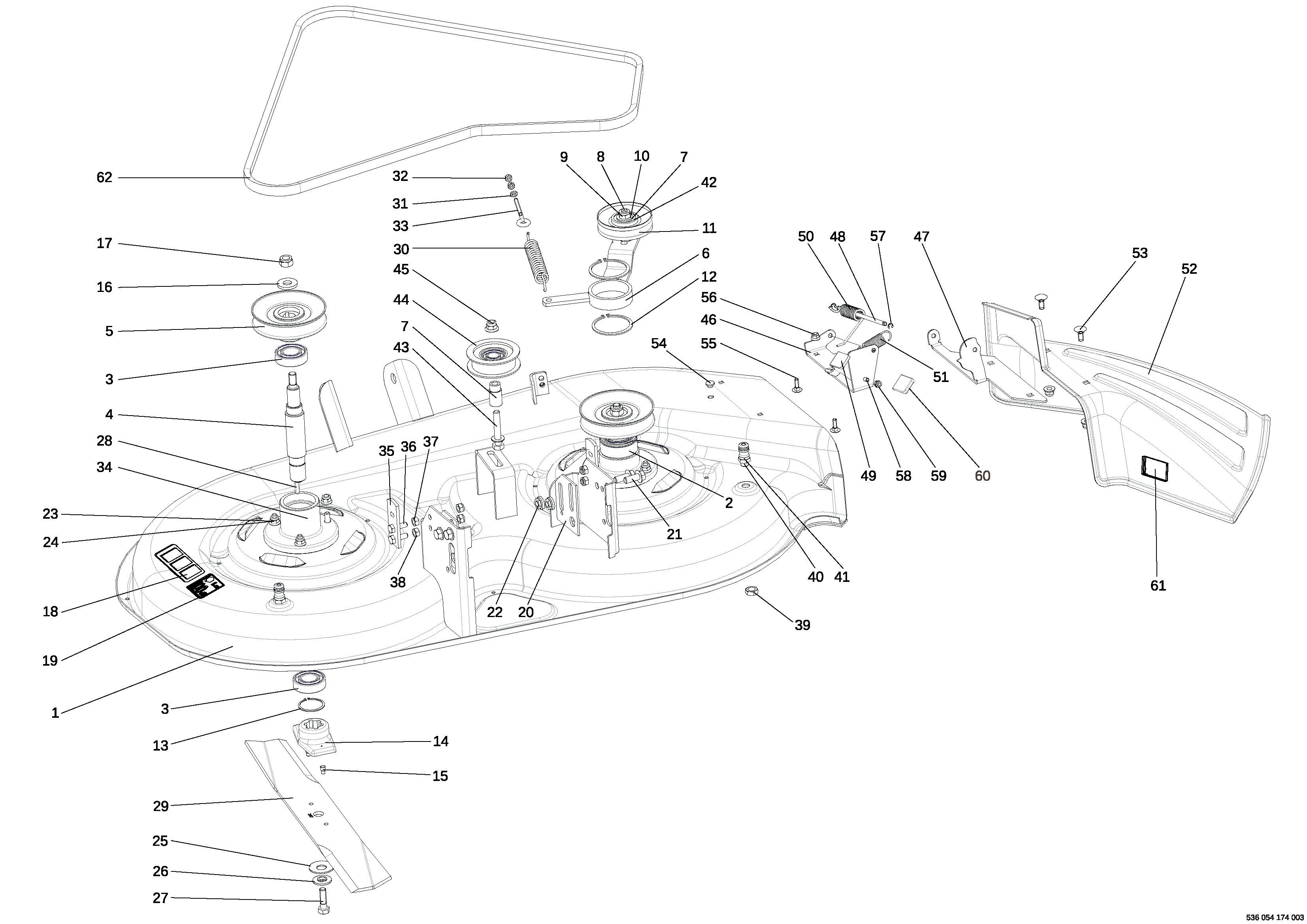

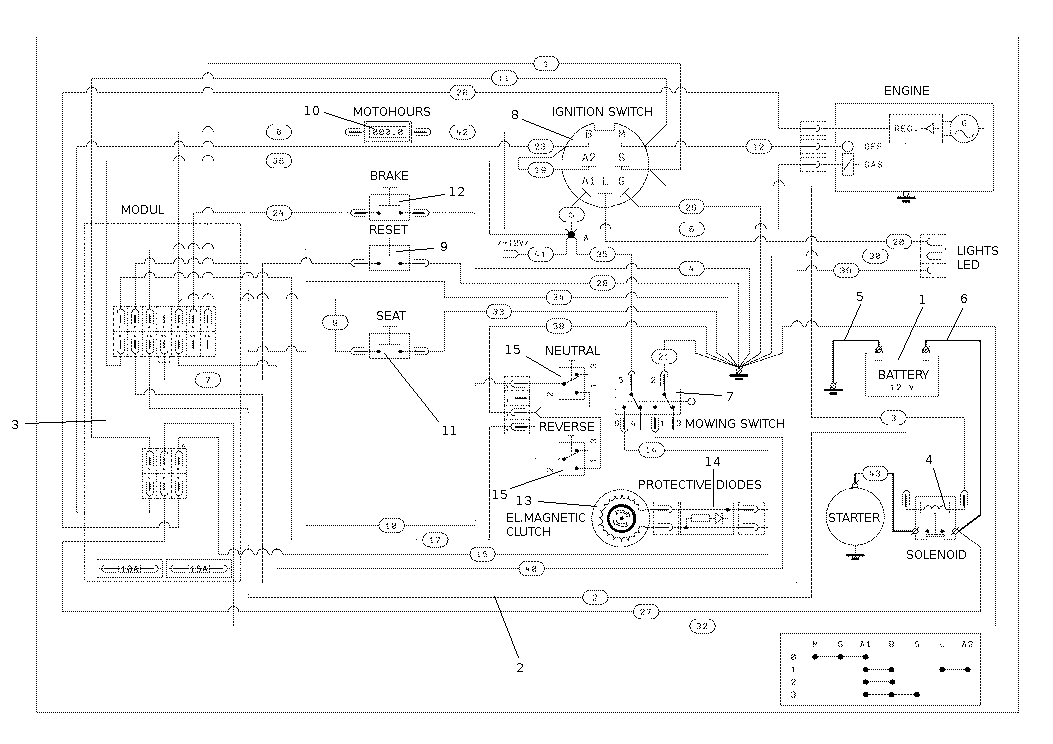

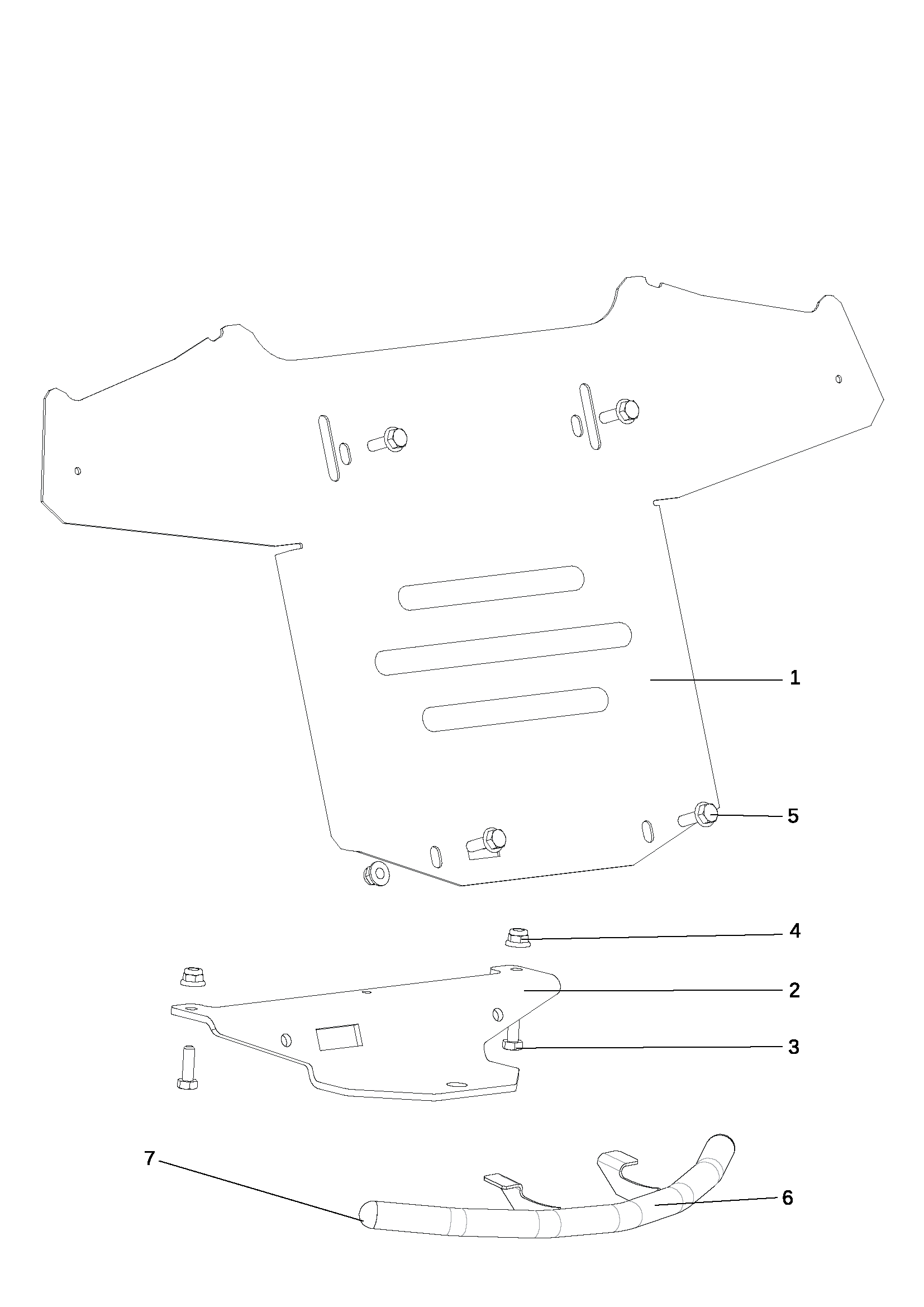

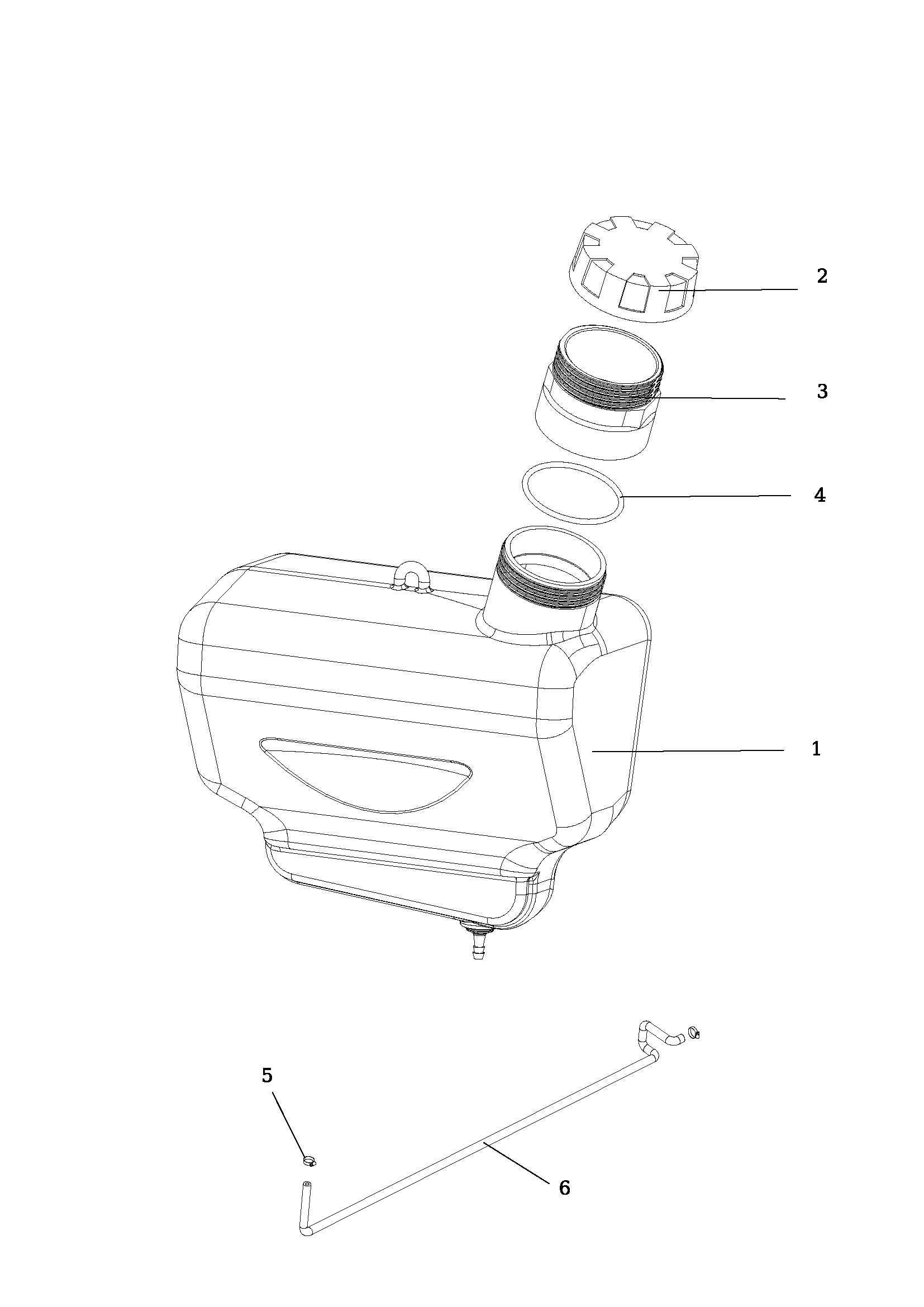

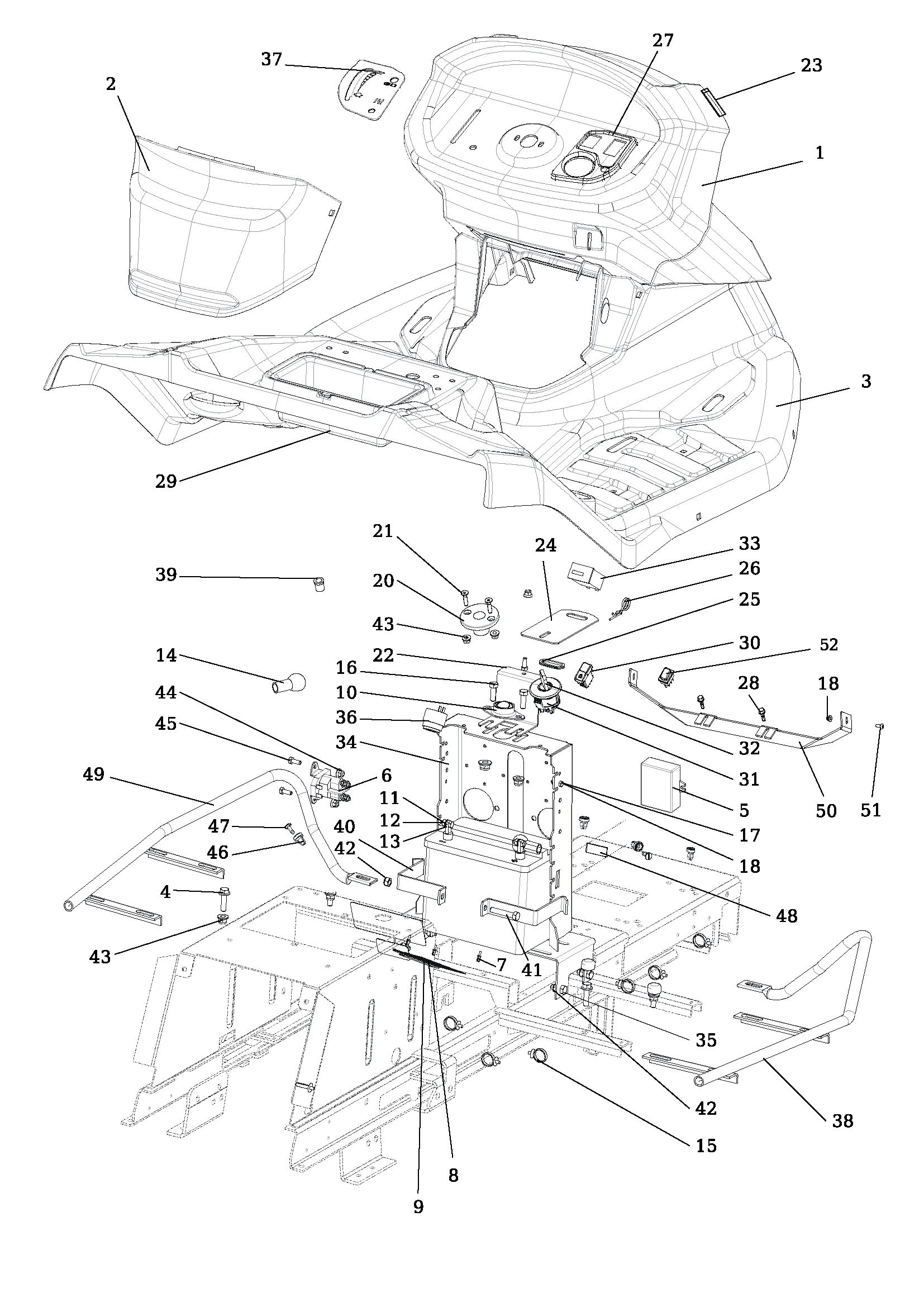

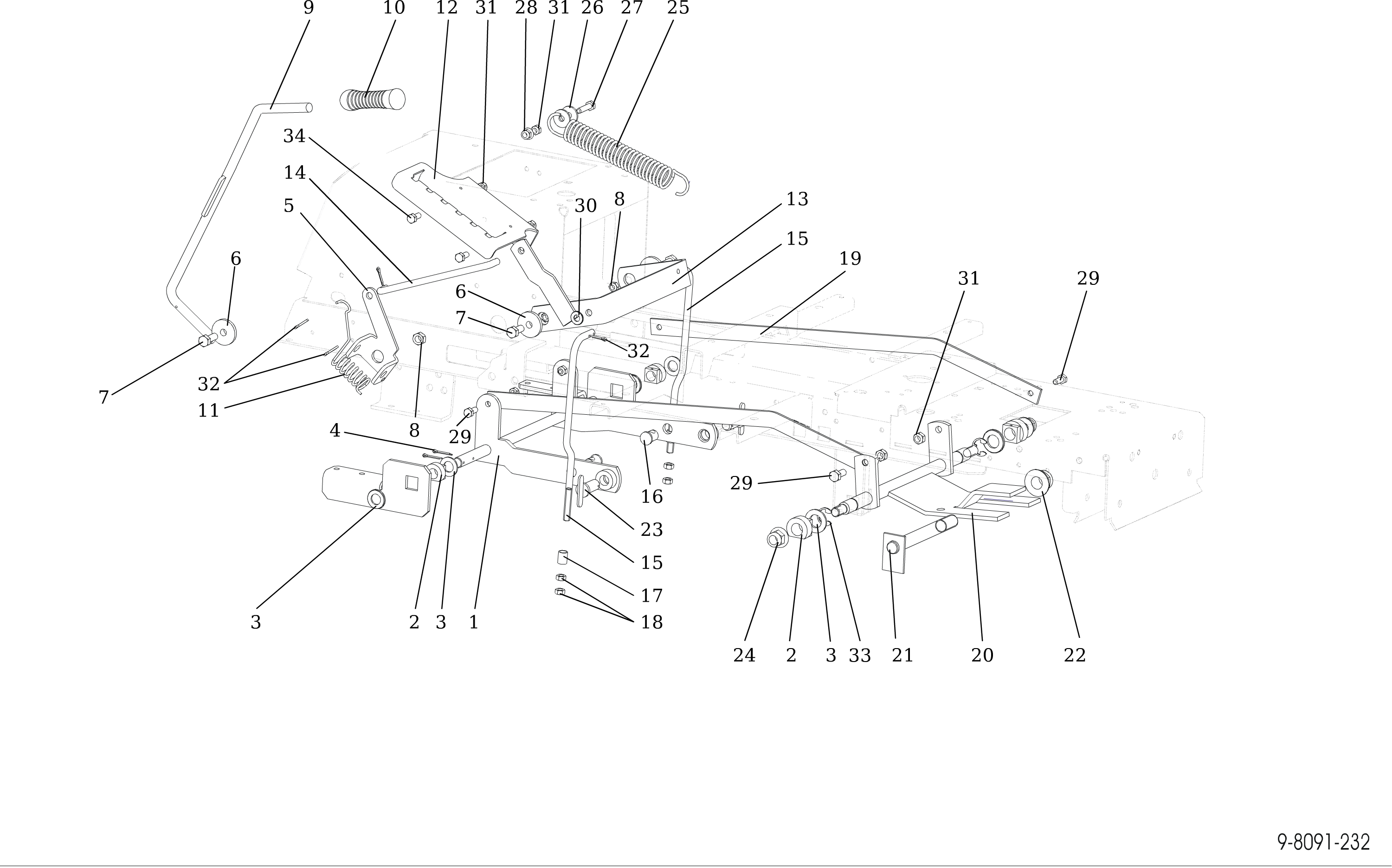

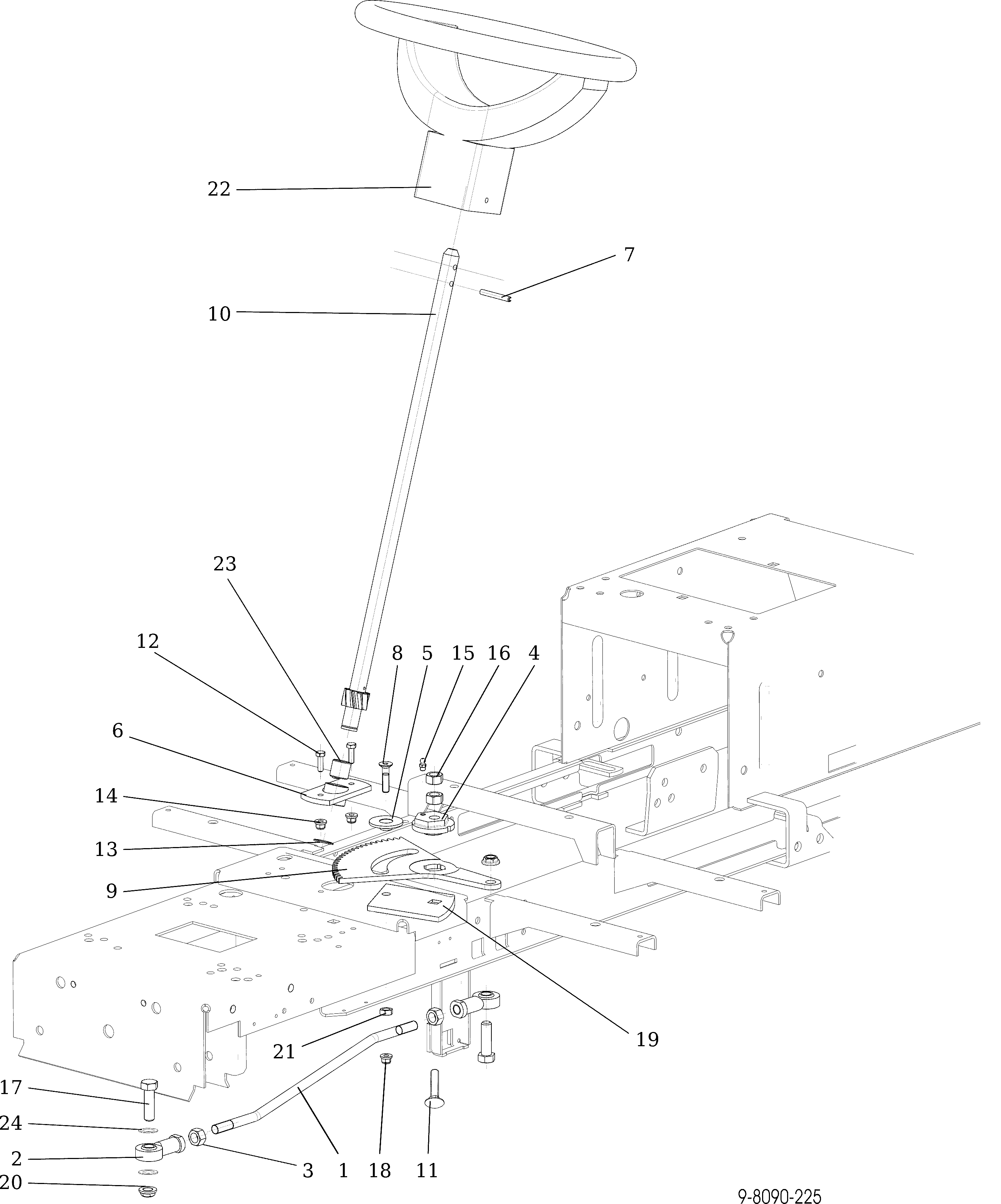

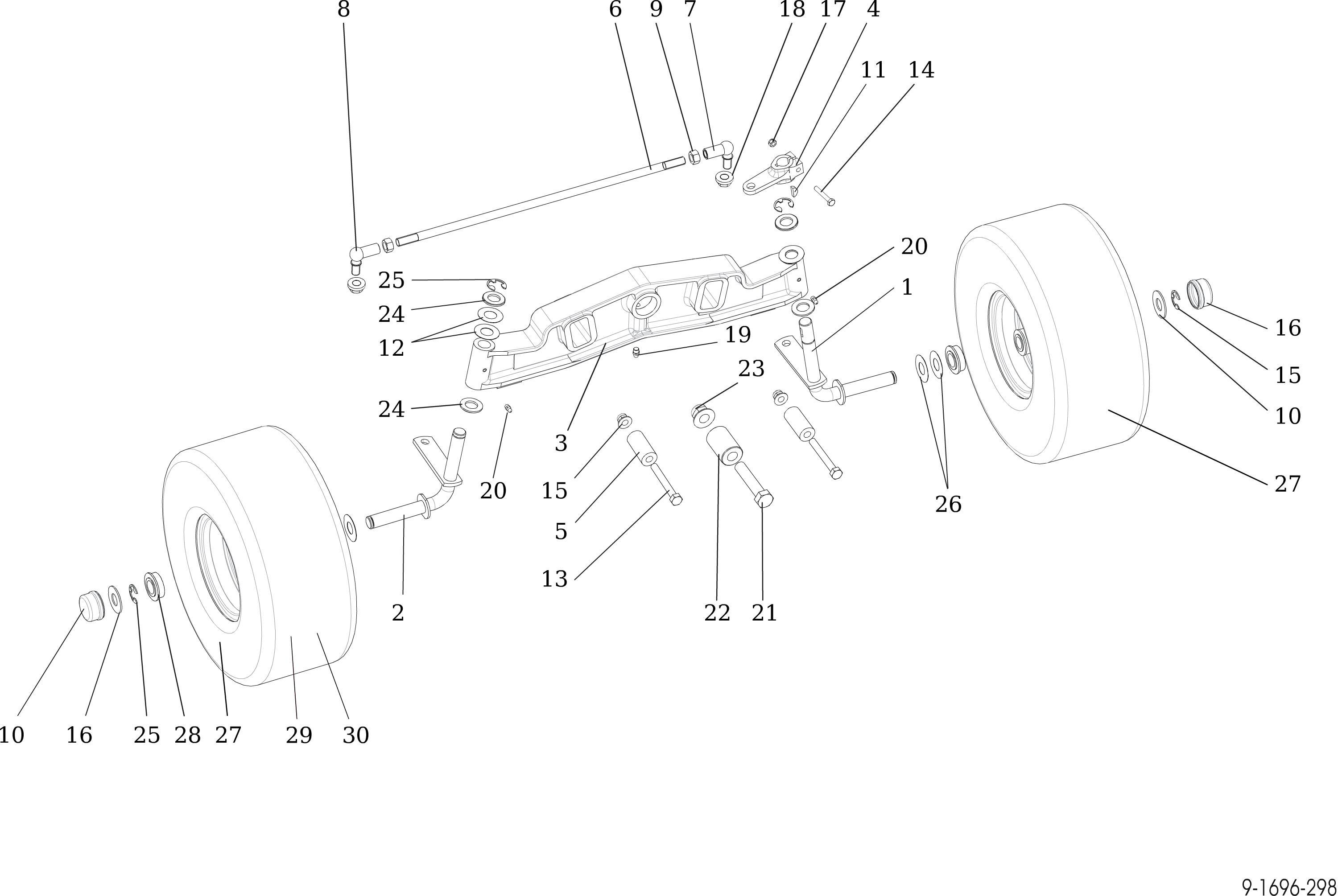

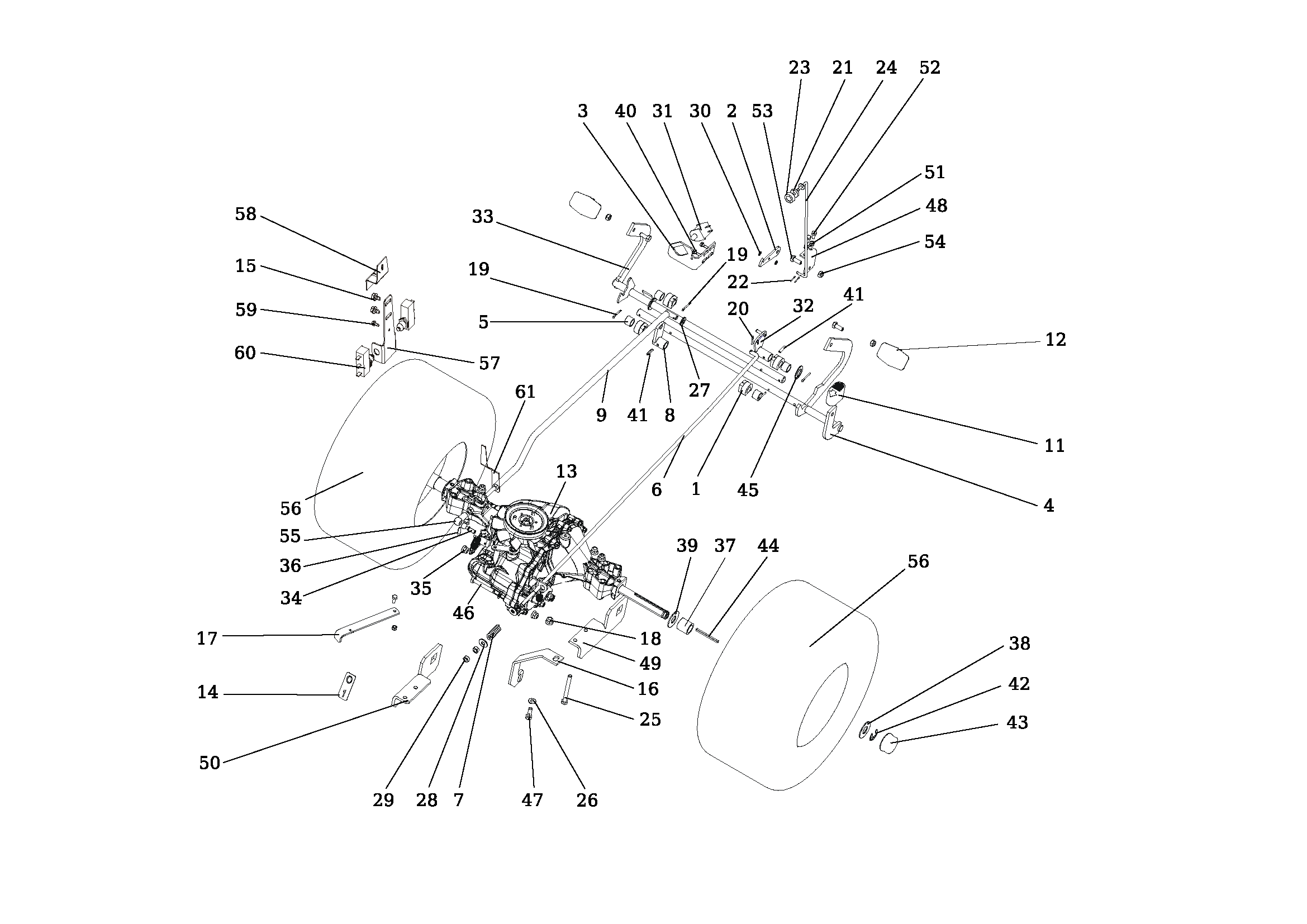

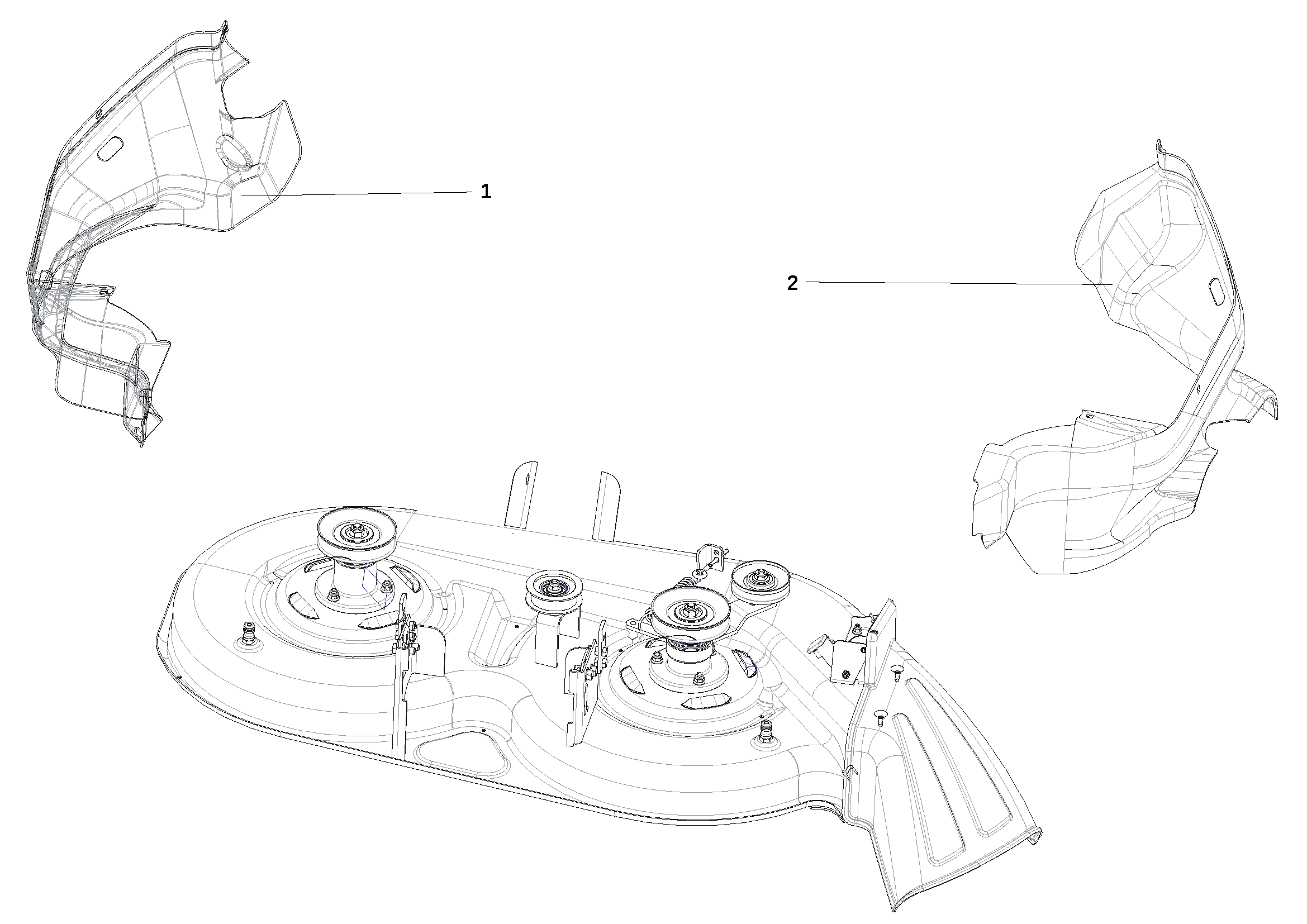

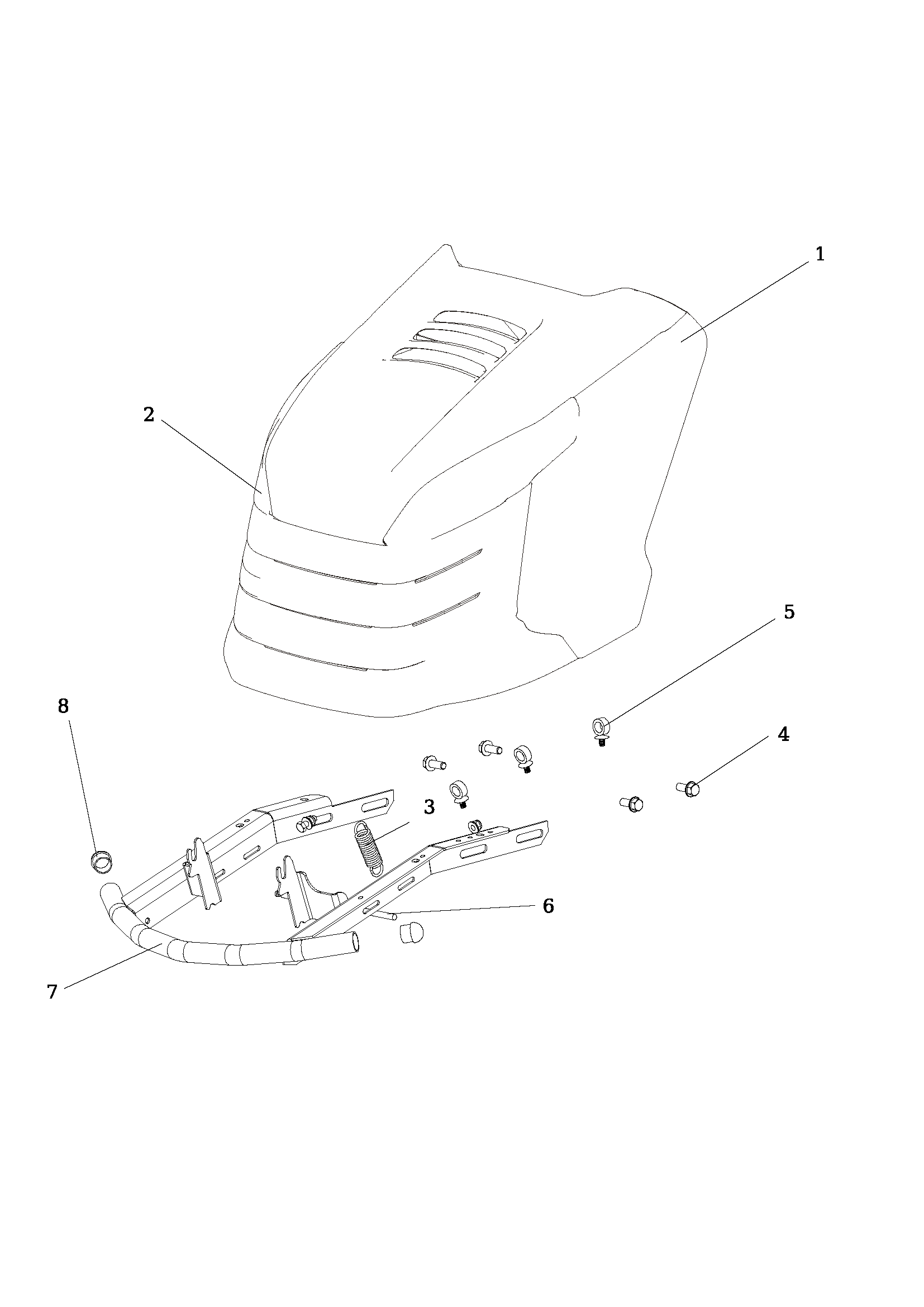

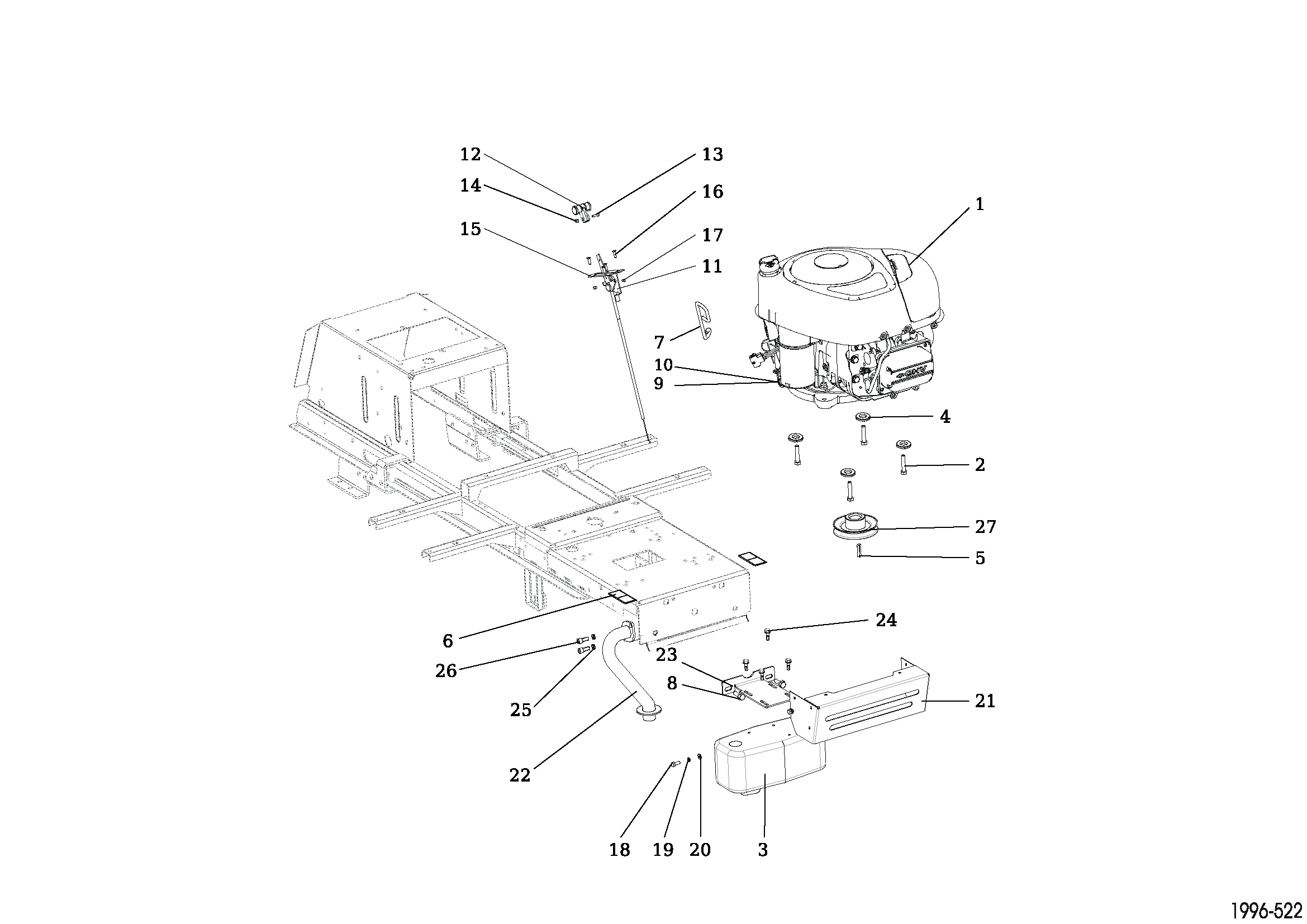

Vue Éclatée OM 107 L/16 KH (K1600AVD - EURO5) Cat. 2022
Retrouvez les pièces détachées, références et repères disponibles pour OM 107 L/16 KH (K1600AVD - EURO5) Cat. 2022.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150654 | Pivot | Disponible | Voir la pièce |
| 2 | L66150393 | Vis | Disponible | Voir la pièce |
| 3 | L66150822 | Goujon | Disponible | Voir la pièce |
| 4 | L66150800 | Joint | Disponible | Voir la pièce |
| 5 | 3055122R | Bougie | Non reliée | |
| 6 | L66150818 | Boulon | Disponible | Voir la pièce |
| 7 | L66152187 | Joint | Disponible | Voir la pièce |
| 8 | L66151497 | Couvercle | Disponible | Voir la pièce |
| 9 | L66151500 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151500 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151500 | Kit joints | Disponible | Voir la pièce |
| 10 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 10 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 10 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 10 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 10 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150771 | Ventilateur | Disponible | Voir la pièce |
| 2 | L66150802 | Poulie | Disponible | Voir la pièce |
| 3 | L66150823 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150803 | Couvercle | Disponible | Voir la pièce |
| 5 | L66150775 | Capot | Disponible | Voir la pièce |
| 6 | L66150815 | Boulon | Disponible | Voir la pièce |
| 7 | L66150774 | Protection | Disponible | Voir la pièce |
| 8 | L66150464 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151485 | Redresseur | Disponible | Voir la pièce |
| 2 | L66150464 | Vis | Disponible | Voir la pièce |
| 3 | L66151486 | Crochet | Disponible | Voir la pièce |
| 4 | L66151487 | Plaques de chargement | Disponible | Voir la pièce |
| 5 | L66150816 | Boulon | Disponible | Voir la pièce |
| 6 | L66150804 | Volant | Disponible | Voir la pièce |
| 7 | L66150817 | Boulon | Disponible | Voir la pièce |
| 8 | L66151495 | Câble de masse | Disponible | Voir la pièce |
| 9 | L66150810 | Capot de bougie | Disponible | Voir la pièce |
| 10 | L66151488 | Bobine | Disponible | Voir la pièce |
| 11 | L66151489 | Clip | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151490 | Levier starter | Non reliée | |
| 2 | L66150808 | Etrier | Disponible | Voir la pièce |
| 3 | L66150821 | Boulon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66151491 | Commande | Disponible | Voir la pièce |
| 3 | L66150393 | Vis | Disponible | Voir la pièce |
| 4 | L66150792 | Ressort | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 6 | L66150793 | Arbre régulateur | Disponible | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150791 | Rod du gouverneur | Disponible | Voir la pièce |
| 9 | L66150790 | Câble starter | Disponible | Voir la pièce |
| 10 | L66150813 | Boulon | Disponible | Voir la pièce |
| 11 | L66150789 | Plaquette | Disponible | Voir la pièce |
| 12 | L66150795 | Levier accelerateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150777 | Kit carburateur | Disponible | Voir la pièce |
| 2 | L66150956 | Joint | Disponible | Voir la pièce |
| 3 | L66151500 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151500 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151500 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151500 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151500 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150788 | Bride termique | Disponible | Voir la pièce |
| 6 | L66150962 | Etrier | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66150749 | Bande | Disponible | Voir la pièce |
| 8 | L66150749 | Bande | Disponible | Voir la pièce |
| 8 | L66150749 | Bande | Disponible | Voir la pièce |
| 8 | L66150749 | Bande | Disponible | Voir la pièce |
| 8 | L66150749 | Bande | Disponible | Voir la pièce |
| 9 | L66151503 | Filtre Carburant | Disponible | Voir la pièce |
| 10 | L66150957 | Tuyau d | Disponible | Voir la pièce |
| 11 | L66150251 | Vis | Disponible | Voir la pièce |
| 11 | L66150251 | Vis | Disponible | Voir la pièce |
| 12 | L66150958 | Pompe | Disponible | Voir la pièce |
| 13 | L66151498 | Tuyau d | Disponible | Voir la pièce |
| 14 | L66150960 | Tuyau | Disponible | Voir la pièce |
| 15 | L66150961 | Tuyau d | Disponible | Voir la pièce |
| 16 | L66150456 | Vis | Disponible | Voir la pièce |
| 16 | L66150456 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150799 | Filtre aire | Non reliée | |
| 2 | L66150801 | Boulon | Disponible | Voir la pièce |
| 3 | L66150798 | Kit filtre air | Disponible | Voir la pièce |
| 4 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 5 | L66150453 | Vis | Disponible | Voir la pièce |
| 6 | L66150786 | Filtre aire | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150782 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 2 | L66150560 | Guide | Disponible | Voir la pièce |
| 3 | L66150561 | Bague | Disponible | Voir la pièce |
| 4 | L66150559 | Ressort | Disponible | Voir la pièce |
| 5 | L66150558 | Arrêt | Disponible | Voir la pièce |
| 6 | L66150557 | Soupape | Disponible | Voir la pièce |
| 7 | L66150763 | Balancier | Disponible | Voir la pièce |
| 7 | L66150763 | Balancier | Disponible | Voir la pièce |
| 8 | L66150766 | Soupape | Disponible | Voir la pièce |
| 9 | L66150764 | Tige balancier | Disponible | Voir la pièce |
| 10 | L66150554 | Guide | Disponible | Voir la pièce |
| 11 | L66150762 | Arbre à cames | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151501 | Couvercle compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150755 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150669 | Bague | Disponible | Voir la pièce |
| 3 | L66151502 | Piston complet | Disponible | Voir la pièce |
| 4 | L66150693 | Axe piston | Disponible | Voir la pièce |
| 5 | L66150758 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66150759 | Boulon | Disponible | Voir la pièce |
| 7 | L66150760 | Vilebrequin | Disponible | Voir la pièce |
| 8 | L66150963 | Balancier | Disponible | Voir la pièce |
| 9 | L66150825 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150964 | Balancier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66150768 | Pompe huile | Disponible | Voir la pièce |
| 3 | L66150756 | Bague | Disponible | Voir la pièce |
| 4 | L66151499 | Couvercle | Disponible | Voir la pièce |
| 5 | L66150743 | Bouchon filete | Disponible | Voir la pièce |
| 6 | L66150767 | Pompe huile | Disponible | Voir la pièce |
| 7 | L66150830 | Joint d | Disponible | Voir la pièce |
| 8 | L66150820 | Boulon | Disponible | Voir la pièce |
| 9 | L66150828 | Pivot | Disponible | Voir la pièce |
| 9 | L66150828 | Pivot | Disponible | Voir la pièce |
| 10 | L66150772 | Deflecteur | Disponible | Voir la pièce |
| 11 | L66150453 | Vis | Disponible | Voir la pièce |
| 12 | L66150662 | Regulateur | Disponible | Voir la pièce |
| 13 | L66150769 | Filtre huile | Disponible | Voir la pièce |
| 14 | L66150752 | Bride | Disponible | Voir la pièce |
| 15 | L66150770 | Couvercle filtre | Disponible | Voir la pièce |
| 16 | L66150817 | Boulon | Disponible | Voir la pièce |
| 17 | L66150665 | Roulement | Disponible | Voir la pièce |
| 18 | L66150965 | Bouchon compl. | Disponible | Voir la pièce |
| 19 | L66151500 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151494 | Tuyau soupirail | Disponible | Voir la pièce |
| 2 | L66150353 | Goupille | Disponible | Voir la pièce |
| 3 | L66150660 | Joint d | Disponible | Voir la pièce |
| 4 | L66150824 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150794 | Arbre régulateur | Disponible | Voir la pièce |
| 6 | L66150744 | Joint | Disponible | Voir la pièce |
| 7 | L66150665 | Roulement | Disponible | Voir la pièce |
| 8 | L66150741 | Bague or | Disponible | Voir la pièce |
| 9 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 11 | L66151500 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150745 | Couvercle | Disponible | Voir la pièce |
| 13 | L66150829 | Roulement | Disponible | Voir la pièce |
| 14 | L66150830 | Joint d | Disponible | Voir la pièce |
| 15 | L66150393 | Vis | Disponible | Voir la pièce |
| 16 | L66150739 | Soupape à lamelle | Disponible | Voir la pièce |
| 17 | L66150742 | Carter moteur compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN309578548 | Screw | Disponible | Voir la pièce |
| 3 | SGN443900118 | Pot | Disponible | Voir la pièce |
| 4 | SGN311214516 | Washer | Disponible | Voir la pièce |
| 5 | SGN311726101 | Key | Disponible | Voir la pièce |
| 6 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 7 | SGN532980071 | Crochet | Disponible | Voir la pièce |
| 8 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 9 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 10 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 11 | SGN000443001 | Levier | Disponible | Voir la pièce |
| 12 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 13 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 14 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 15 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 16 | SGN309251515 | Vis | Disponible | Voir la pièce |
| 17 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 19 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 21 | SGS532085422153 | Couvercle | Disponible | Voir la pièce |
| 22 | SGS532927402123 | Pot dechappement | Disponible | Voir la pièce |
| 23 | SGS532113405013 | Support | Disponible | Voir la pièce |
| 24 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 25 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 26 | SGN309579502 | Vis | Disponible | Voir la pièce |
| 27 | SGN532150439 | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532916432263 | Pivot (Roue) | Disponible | Voir la pièce |
| 2 | SGS532916432273 | Pivot (Roue) | Disponible | Voir la pièce |
| 3 | SGS532016542063 | Assieu anterieur | Disponible | Voir la pièce |
| 4 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 5 | SGS532195203533 | Entretoise | Disponible | Voir la pièce |
| 6 | SGN532980152 | Tige de connexion | Disponible | Voir la pièce |
| 7 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 8 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 9 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 10 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 11 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 14 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 15 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 16 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 20 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 20 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 21 | SGN309501524 | Vis | Disponible | Voir la pièce |
| 22 | SGS532093202793 | Pivot | Disponible | Voir la pièce |
| 23 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 26 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN532940171 | Kit roue | Disponible | Voir la pièce |
| 27 | SGN532940171 | Kit roue | Disponible | Voir la pièce |
| 28 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 29 | SGN274161029 | Pneumatique | Disponible | Voir la pièce |
| 30 | SGN325111026 | Enjoliveur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151347 | Bielle | Disponible | Voir la pièce |
| 2 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 3 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 5 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 6 | SGS532938542093 | Roulement | Disponible | Voir la pièce |
| 7 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 8 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 9 | SGS532033322433 | Engrenage | Disponible | Voir la pièce |
| 11 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 13 | SGN311733607 | Bague | Disponible | Voir la pièce |
| 14 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 16 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 18 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 19 | SGS532113326273 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN443821006 | Volant | Disponible | Voir la pièce |
| 23 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 24 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980508243 | Bras de levage | Disponible | Voir la pièce |
| 2 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 2 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 3 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 3 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 3 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 5 | SGS532113415563 | Support | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 7 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 8 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 9 | SGS532980412173 | Levier | Disponible | Voir la pièce |
| 10 | SGN532151195 | Poignee | Disponible | Voir la pièce |
| 11 | SGN315231265 | Ressort | Disponible | Voir la pièce |
| 12 | SGS532113425333 | Support | Disponible | Voir la pièce |
| 13 | SGS532913413293 | Support | Disponible | Voir la pièce |
| 14 | SGN532151192 | Tige | Disponible | Voir la pièce |
| 15 | SGN532151193 | Tige | Disponible | Voir la pièce |
| 15 | SGN532151193 | Tige | Disponible | Voir la pièce |
| 16 | SGS532090162083 | Pivot | Disponible | Voir la pièce |
| 17 | SGS532095213823 | Entretoise | Disponible | Voir la pièce |
| 18 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 19 | SGS532080323323 | Tige | Disponible | Voir la pièce |
| 20 | SGS532913424373 | Bras de levage | Disponible | Voir la pièce |
| 21 | SGS532938122573 | Arbre | Disponible | Voir la pièce |
| 22 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 23 | SGS532993462343 | Pivot | Disponible | Voir la pièce |
| 24 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 26 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 28 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 29 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 29 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 29 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 30 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 33 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 34 | SGN309503518 | Screw | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150991 | Siege | Disponible | Voir la pièce |
| 2 | SGS532113402403B | Support | Non reliée | |
| 3 | SGS532018472433 | Support siege | Disponible | Voir la pièce |
| 4 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 5 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 6 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN311213503 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532150213 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 12 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 13 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 14 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN315231124 | Ressort | Disponible | Voir la pièce |
| 16 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 17 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 18 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 19 | SGS532912962813 | Châssis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN346211006R | Batterie | Non reliée | |
| 2 | SGN341271197 | Cablage | Disponible | Voir la pièce |
| 3 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 4 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 5 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 6 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 7 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 8 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 9 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 10 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 11 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 12 | SGN532150994 | Interrupteur | Disponible | Voir la pièce |
| 13 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 14 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 15 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 15 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151584 | Panneau | Disponible | Voir la pièce |
| 2 | SGN532151613 | Couvercle | Disponible | Voir la pièce |
| 3 | SGN532151593 | Plancher | Disponible | Voir la pièce |
| 4 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 5 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 6 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 7 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 8 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283292159 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN324196022 | Roulement | Disponible | Voir la pièce |
| 11 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 12 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 15 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 16 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 17 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 18 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 18 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 20 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 21 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 22 | SGS532113415583 | Support | Disponible | Voir la pièce |
| 23 | SGS532096342193 | Connecteur | Disponible | Voir la pièce |
| 24 | SGS532113404693 | Support | Disponible | Voir la pièce |
| 25 | SGN273121027 | Bague | Disponible | Voir la pièce |
| 26 | SGN315238005 | Pivot | Disponible | Voir la pièce |
| 27 | SGN283293257 | Etiquette | Disponible | Voir la pièce |
| 28 | SGN309315016 | Vis | Disponible | Voir la pièce |
| 29 | SGN532151194 | Boite | Disponible | Voir la pièce |
| 30 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 31 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 32 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 33 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 34 | SGS532016422283 | Support du colonne | Disponible | Voir la pièce |
| 35 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 36 | - | N | Non reliée | |
| 37 | SGN283293260 | Etiquette | Disponible | Voir la pièce |
| 38 | SGS532015422043 | Support | Disponible | Voir la pièce |
| 39 | - | N | Non reliée | |
| 40 | SGS532113425353 | Boitier batterie | Disponible | Voir la pièce |
| 41 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 43 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 43 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 44 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 45 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 46 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 47 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 48 | SGN321841093 | Flasque | Disponible | Voir la pièce |
| 49 | SGS532015422053 | Support | Disponible | Voir la pièce |
| 50 | SGS532113425363 | Etrier | Disponible | Voir la pièce |
| 51 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 52 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532074422563 | Tableau arriere | Disponible | Voir la pièce |
| 2 | SGS532014422023 | Trainage | Disponible | Voir la pièce |
| 3 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 4 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 5 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 6 | SGS532918452173 | Pare-chocs | Disponible | Voir la pièce |
| 7 | SGN321841091 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472343 | Plateau de coupe | Disponible | Voir la pièce |
| 2 | SGS532038523923 | Flasque | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 4 | SGS532038128413 | Arbre | Disponible | Voir la pièce |
| 5 | SGN532151209 | Poulie | Disponible | Voir la pièce |
| 6 | SGS532913413333 | Support | Disponible | Voir la pièce |
| 7 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 7 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 8 | SGN309503519 | Vis | Disponible | Voir la pièce |
| 9 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 12 | SGN311733032 | Bague | Disponible | Voir la pièce |
| 13 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 14 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 15 | 68120041 | Pivot | Disponible | Voir la pièce |
| 16 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 19 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 20 | SGS532014417293 | Pied | Disponible | Voir la pièce |
| 21 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 22 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 23 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 24 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 25 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 26 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 28 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 29 | SGS532050422873R | Lame | Non reliée | |
| 30 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 31 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 33 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 34 | SGS532038523933 | Flasque | Disponible | Voir la pièce |
| 35 | SGS532114327853 | Plaquette | Disponible | Voir la pièce |
| 36 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 37 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 40 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 41 | SGN273111057 | Bague | Disponible | Voir la pièce |
| 42 | SGS532092208673 | Rondelle | Disponible | Voir la pièce |
| 43 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 44 | SGN532150733 | Poulie | Disponible | Voir la pièce |
| 45 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 46 | SGS532013412013 | Charniere | Disponible | Voir la pièce |
| 47 | SGS532013412023 | Charniere | Disponible | Voir la pièce |
| 48 | SGS532093102013 | Pivot | Disponible | Voir la pièce |
| 49 | SGS532013412033 | Support | Disponible | Voir la pièce |
| 50 | SGN315231271 | Ressort | Disponible | Voir la pièce |
| 51 | SGN315231203 | Ressort | Disponible | Voir la pièce |
| 52 | SGN532151383 | Couvercle | Disponible | Voir la pièce |
| 53 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 54 | SGN532151385 | Bouchon | Disponible | Voir la pièce |
| 55 | SGN309019510 | Vis | Disponible | Voir la pièce |
| 56 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 57 | SGN311732001 | Bague de protection | Disponible | Voir la pièce |
| 58 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 59 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 60 | SGN532151384 | Bouchon | Disponible | Voir la pièce |
| 61 | SGN283293188 | Etiquette | Disponible | Voir la pièce |
| 62 | SGN272731263 | Courroie | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151570R | Capot | Non reliée | |
| 2 | SGN341271169 | Ampoule | Disponible | Voir la pièce |
| 3 | SGN315231203 | Ressort | Disponible | Voir la pièce |
| 4 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 5 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 6 | SGS532013102143 | Barre de securité | Disponible | Voir la pièce |
| 7 | SGS532918452193 | Pare-chocs | Disponible | Voir la pièce |
| 8 | SGN321841091 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532936362263 | Protection | Disponible | Voir la pièce |
| 2 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 3 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 5 | SGN309579511 | Vis | Disponible | Voir la pièce |
| 6 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 7 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 9 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 11 | SGS532094215953 | Boite | Disponible | Voir la pièce |
| 12 | SGN309019531 | Vis | Disponible | Voir la pièce |
| 13 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 14 | SGS532913323033 | Etrier | Disponible | Voir la pièce |
| 15 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 16 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | SGS532013412973R | Vis | Non reliée | |
| 18 | SGN532150733 | Poulie | Disponible | Voir la pièce |
| 19 | SGN309203525 | Vis | Disponible | Voir la pièce |
| 20 | SGS532094214513 | Bague | Disponible | Voir la pièce |
| 21 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 23 | SGN272731253 | Courroie | Non reliée | |
| 24 | SGN532150439 | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151594 | Capot courroie | Disponible | Voir la pièce |
| 2 | SGN532151595 | Capot courroie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130021 | Reservoir | Disponible | Voir la pièce |
| 2 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 3 | SGN532151591 | Collier | Disponible | Voir la pièce |
| 4 | SGN273111062 | Joint | Disponible | Voir la pièce |
| 5 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 6 | SGS532986018003 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 2 | SGS532037322233 | Crochet | Disponible | Voir la pièce |
| 3 | SGS532113402293 | Support | Disponible | Voir la pièce |
| 4 | SGS532980442613 | Levier | Disponible | Voir la pièce |
| 5 | SGS532095212883 | Entretoise | Non reliée | |
| 6 | SGN532151184 | Tige | Disponible | Voir la pièce |
| 7 | SGN315231171 | Ressort | Disponible | Voir la pièce |
| 8 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 9 | SGS532980422563 | Tige | Disponible | Voir la pièce |
| 11 | SGN273151013 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN532151568R | Pedale | Non reliée | |
| 13 | SGN532991065 | Transmission | Disponible | Voir la pièce |
| 14 | SGN283292192 | Etiquette | Disponible | Voir la pièce |
| 15 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 16 | SGS532113422113 | Support | Disponible | Voir la pièce |
| 17 | SGS532080403183 | Etrier | Disponible | Voir la pièce |
| 18 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 19 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 20 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 21 | SGN273192027 | Rondelle | Disponible | Voir la pièce |
| 22 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 23 | SGN532150993 | Rondelle | Disponible | Voir la pièce |
| 24 | SGN532151186 | Tige | Disponible | Voir la pièce |
| 25 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 26 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 28 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 29 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 30 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 32 | SGS532980365393 | Pied | Disponible | Voir la pièce |
| 33 | SGS532980442583 | Pedale de frein | Disponible | Voir la pièce |
| 34 | SGN442073017 | Angulaire | Disponible | Voir la pièce |
| 35 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 36 | SGN442073018 | Ecrou | Disponible | Voir la pièce |
| 37 | SGS532195203773 | Entretoise | Disponible | Voir la pièce |
| 38 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 39 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 40 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 41 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 41 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 42 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 43 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 44 | SGN311726099 | Clavette | Disponible | Voir la pièce |
| 45 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN309019533R | Vis | Non reliée | |
| 47 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 48 | SGS532113408283 | Support | Disponible | Voir la pièce |
| 49 | SGS532113408303 | Support | Disponible | Voir la pièce |
| 50 | SGS532113408293 | Support | Disponible | Voir la pièce |
| 51 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 52 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 53 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 54 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 55 | SGN442073016 | Bague | Disponible | Voir la pièce |
| 56 | SGN532940190 | Kit roue posterieure | Disponible | Voir la pièce |
| 56 | SGN532940190 | Kit roue posterieure | Disponible | Voir la pièce |
| 57 | SGS532014402173 | Support | Disponible | Voir la pièce |
| 58 | SGS532014412013 | Couvercle | Disponible | Voir la pièce |
| 59 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
| 60 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 61 | SGS532097412053 | Ressort | Disponible | Voir la pièce |
