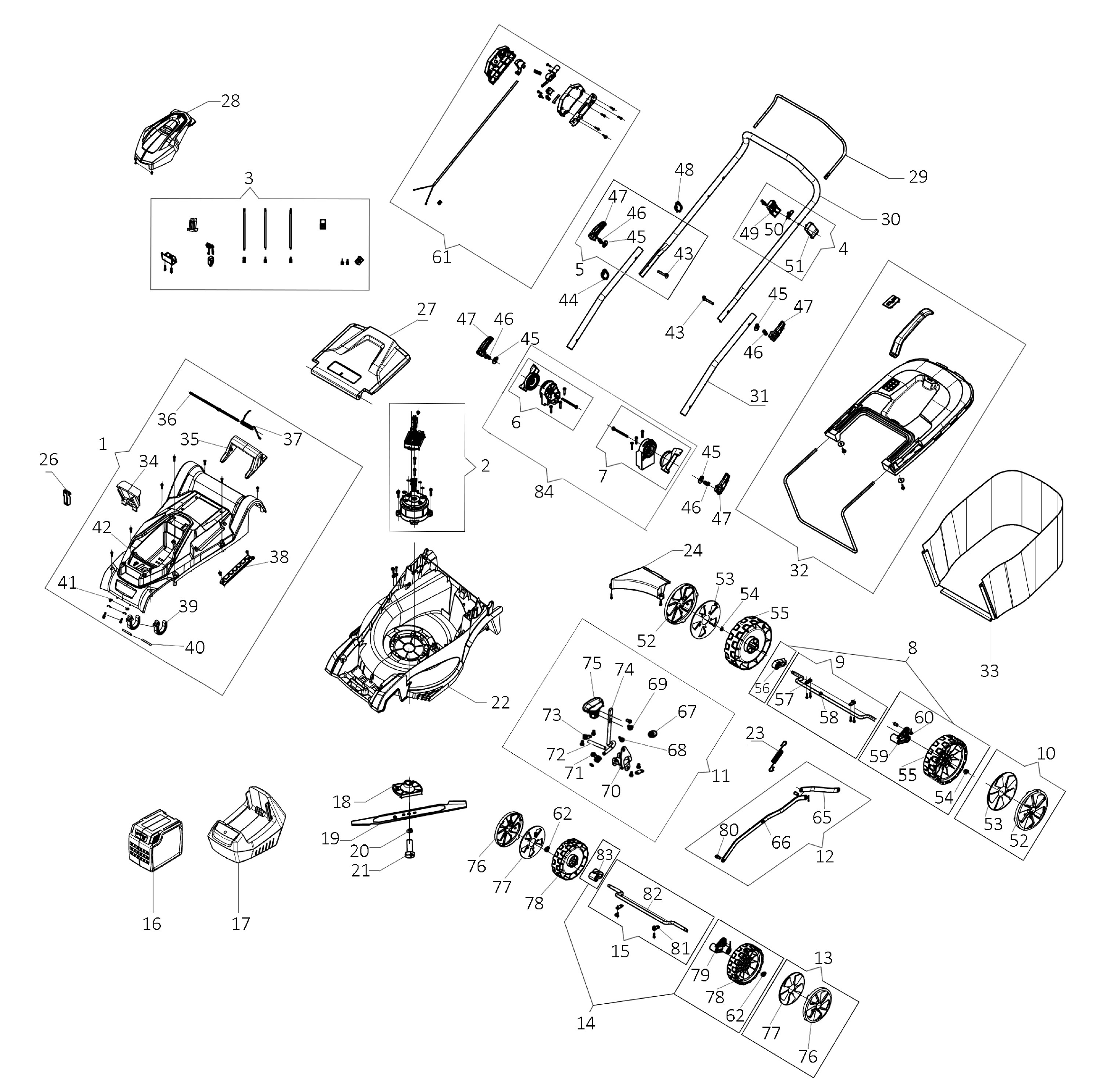

Vue Éclatée Gi 40 P
Retrouvez les pièces détachées, références et repères disponibles pour Gi 40 P.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | LR000093R | Capot superieur | Disponible | Voir la pièce |
| 2 | LR000094R | Moteur | Disponible | Voir la pièce |
| 3 | LR000095R | Cablage | Disponible | Voir la pièce |
| 4 | - | N | Non reliée | |
| 5 | LR000098R | Poignée de serrage | Non reliée | |
| 6 | LR000100R | Support | Disponible | Voir la pièce |
| 7 | LR000101R | Support | Disponible | Voir la pièce |
| 8 | LR000102R | Kit roue posterieure | Disponible | Voir la pièce |
| 9 | LR000103R | Essieu posterieur | Disponible | Voir la pièce |
| 10 | LR000104R | Enjoliveur | Disponible | Voir la pièce |
| 11 | LR000106R | Levier | Disponible | Voir la pièce |
| 12 | LR000108R | Tige | Disponible | Voir la pièce |
| 13 | LR000109R | Enjoliveur | Disponible | Voir la pièce |
| 14 | LR000110R | Kit roue anterieure | Disponible | Voir la pièce |
| 15 | LR000111R | Assieu anterieur | Disponible | Voir la pièce |
| 16 | 54030027 | Batterie | Non reliée | |
| 16 | 54030031A | Batterie | Non reliée | |
| 17 | 54030007 | Charge batterie | Non reliée | |
| 17 | 54030018 | Charge batterie | Non reliée | |
| 18 | LR000049R | Moyeu | Disponible | Voir la pièce |
| 19 | LR000050R | Lame | Disponible | Voir la pièce |
| 20 | LR000051R | Rondelle | Disponible | Voir la pièce |
| 21 | LR000053R | Vis | Disponible | Voir la pièce |
| 22 | LR000046R | Chassis | Disponible | Voir la pièce |
| 23 | LR000074R | Contrepoids | Disponible | Voir la pièce |
| 24 | LR000047R | Plaque | Disponible | Voir la pièce |
| 26 | LR000017R | Clé de sécurité | Disponible | Voir la pièce |
| 27 | LR000032R | Fermature | Disponible | Voir la pièce |
| 28 | LR000014R | Couvercle | Disponible | Voir la pièce |
| 29 | LR000002R | Levier | Disponible | Voir la pièce |
| 30 | LR000003R | Guidon | Disponible | Voir la pièce |
| 31 | LR000013R | Guidon tuyau | Disponible | Voir la pièce |
| 32 | LR000085R | Groupe châssis | Disponible | Voir la pièce |
| 33 | LR000081R | Bac | Disponible | Voir la pièce |
| 34 | LR000018R | Accul | Disponible | Voir la pièce |
| 35 | LR000034R | Poignee | Disponible | Voir la pièce |
| 36 | LR000030R | Arbre | Disponible | Voir la pièce |
| 37 | LR000031R | Ressort | Disponible | Voir la pièce |
| 38 | LR000036R | Plateau | Disponible | Voir la pièce |
| 39 | LR000038R | Charniere | Disponible | Voir la pièce |
| 40 | LR000039R | Pivot | Disponible | Voir la pièce |
| 41 | LR000037R | Aimant | Disponible | Voir la pièce |
| 42 | LR000035R | Couverture du chassis | Disponible | Voir la pièce |
| 43 | LR000008R | Vis | Disponible | Voir la pièce |
| 43 | LR000008R | Vis | Disponible | Voir la pièce |
| 44 | LR000007R | Bande | Disponible | Voir la pièce |
| 45 | LR000009R | Joint | Disponible | Voir la pièce |
| 45 | LR000009R | Joint | Disponible | Voir la pièce |
| 45 | LR000009R | Joint | Disponible | Voir la pièce |
| 45 | LR000009R | Joint | Disponible | Voir la pièce |
| 46 | LR000010R | Ecrou | Disponible | Voir la pièce |
| 46 | LR000010R | Ecrou | Disponible | Voir la pièce |
| 46 | LR000010R | Ecrou | Disponible | Voir la pièce |
| 46 | LR000010R | Ecrou | Disponible | Voir la pièce |
| 47 | LR000011R | Poignee (verrouillage) | Disponible | Voir la pièce |
| 47 | LR000011R | Poignee (verrouillage) | Disponible | Voir la pièce |
| 47 | LR000011R | Poignee (verrouillage) | Disponible | Voir la pièce |
| 47 | LR000011R | Poignee (verrouillage) | Disponible | Voir la pièce |
| 48 | LR000007R | Bande | Disponible | Voir la pièce |
| 49 | LR000004R | Support | Disponible | Voir la pièce |
| 50 | LR000005R | Ressort | Disponible | Voir la pièce |
| 51 | LR000006R | Etrier support | Disponible | Voir la pièce |
| 52 | LR000073R | Enjoliveur | Disponible | Voir la pièce |
| 52 | LR000073R | Enjoliveur | Disponible | Voir la pièce |
| 53 | LR000075R | Enjoliveur | Disponible | Voir la pièce |
| 53 | LR000075R | Enjoliveur | Disponible | Voir la pièce |
| 54 | LR000055R | Ecrou | Disponible | Voir la pièce |
| 54 | LR000055R | Ecrou | Disponible | Voir la pièce |
| 55 | LR000077R | Roue arrière | Disponible | Voir la pièce |
| 55 | LR000077R | Roue arrière | Disponible | Voir la pièce |
| 56 | LR000078R | Support arrière | Disponible | Voir la pièce |
| 57 | LR000059R | Plaque | Disponible | Voir la pièce |
| 58 | LR000079R | Essieu posterieur | Disponible | Voir la pièce |
| 59 | LR000080R | Support arrière | Disponible | Voir la pièce |
| 60 | LR000082R | Pivot | Disponible | Voir la pièce |
| 61 | LR000083R | Groupe de démarrage | Disponible | Voir la pièce |
| 62 | LR000055R | Ecrou | Disponible | Voir la pièce |
| 62 | LR000055R | Ecrou | Disponible | Voir la pièce |
| 65 | LR000076R | Tige arrière | Disponible | Voir la pièce |
| 66 | LR000062R | Tige avant | Disponible | Voir la pièce |
| 67 | LR000070R | Joint | Disponible | Voir la pièce |
| 68 | LR000069R | Bague | Disponible | Voir la pièce |
| 69 | LR000064R | Vis | Disponible | Voir la pièce |
| 70 | LR000062R | Tige avant | Disponible | Voir la pièce |
| 71 | LR000071R | Ressort | Disponible | Voir la pièce |
| 72 | LR000068R | Point dappui | Disponible | Voir la pièce |
| 73 | LR000072R | Plaquette | Disponible | Voir la pièce |
| 74 | LR000067R | Etrier | Disponible | Voir la pièce |
| 75 | LR000065R | Poignee | Disponible | Voir la pièce |
| 76 | LR000052R | Enjoliveur | Disponible | Voir la pièce |
| 76 | LR000052R | Enjoliveur | Disponible | Voir la pièce |
| 77 | LR000054R | Enjoliveur | Disponible | Voir la pièce |
| 77 | LR000054R | Enjoliveur | Disponible | Voir la pièce |
| 78 | LR000056R | Roue avant | Disponible | Voir la pièce |
| 78 | LR000056R | Roue avant | Disponible | Voir la pièce |
| 79 | LR000060R | Support avant | Disponible | Voir la pièce |
| 80 | LR000061R | Pivot | Disponible | Voir la pièce |
| 81 | LR000059R | Plaque | Disponible | Voir la pièce |
| 82 | LR000058R | Assieu anterieur | Disponible | Voir la pièce |
| 83 | LR000057R | Support avant | Disponible | Voir la pièce |
| 84 | LR000084R | Kit de blocage | Disponible | Voir la pièce |
