Vue Éclatée SA 45 TL
Retrouvez les pièces détachées, références et repères disponibles pour SA 45 TL.

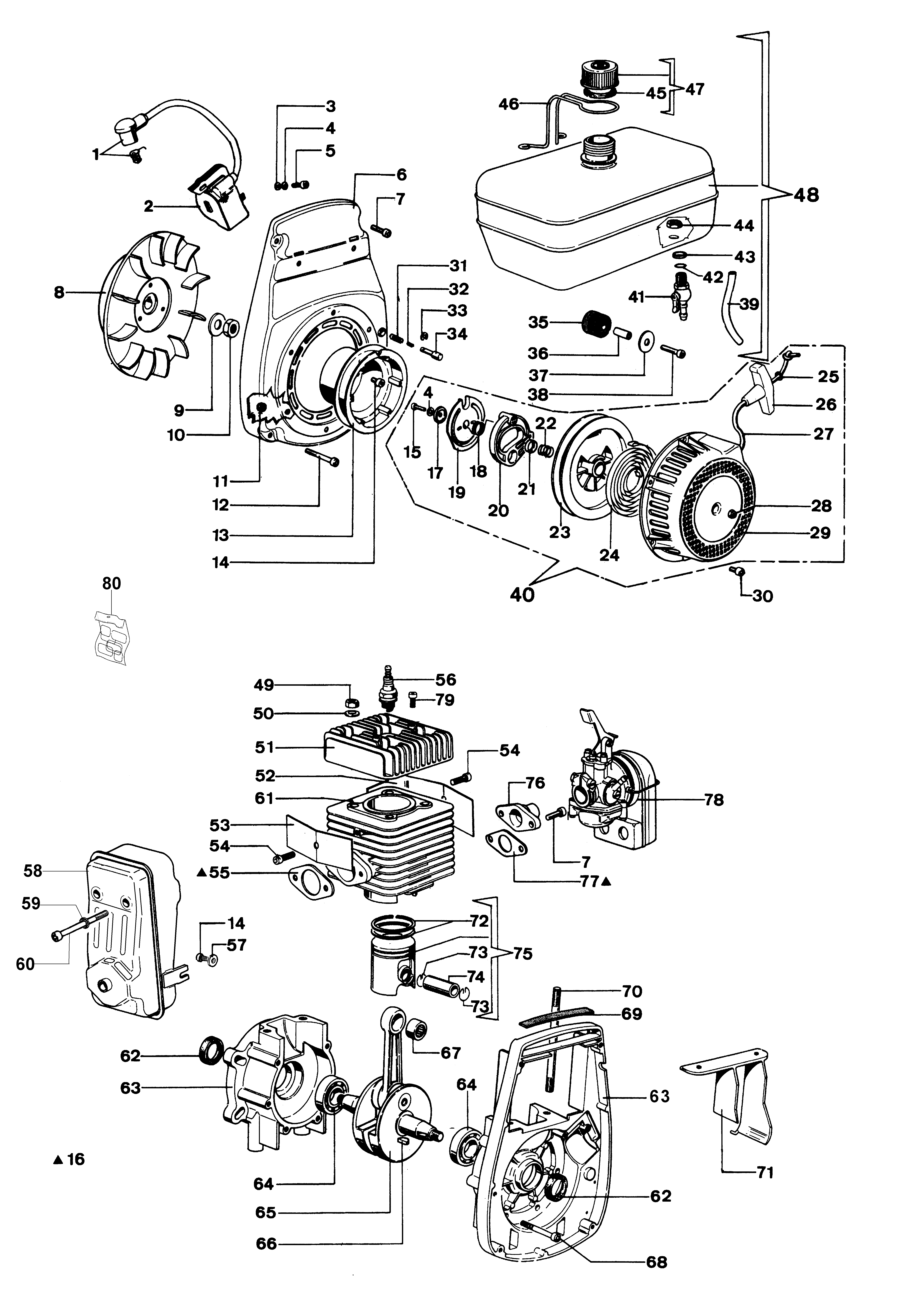

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4098064R | Capot de bougie | Non reliée | |
| 2 | 302000043R | Bobine | Disponible | Voir la pièce |
| 3 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 4 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 4 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 5 | 006000024R | Vis | Disponible | Voir la pièce |
| 6 | 302000150A | Carter | Non reliée | |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 8 | 302000122 | Volant | Disponible | Voir la pièce |
| 9 | 016000049R | Rondelle | Disponible | Voir la pièce |
| 10 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | 3801066 | Vis | Disponible | Voir la pièce |
| 13 | 302000034 | Poulie | Disponible | Voir la pièce |
| 14 | 3801010R | Goupille | Disponible | Voir la pièce |
| 14 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 099900197 | Vis | Disponible | Voir la pièce |
| 16 | 302000106 | Kit joints | Disponible | Voir la pièce |
| 17 | 365000102 | Rondelle | Disponible | Voir la pièce |
| 18 | 302000060R | Ressort | Non reliée | |
| 19 | 365000101 | Rondelle | Disponible | Voir la pièce |
| 20 | 365000110R | Flasque | Non reliée | |
| 21 | 365000104 | Couvercle | Disponible | Voir la pièce |
| 22 | 365000109 | Ressort | Disponible | Voir la pièce |
| 23 | 302000058R | Poulie | Non reliée | |
| 24 | 365000108R | Ressort | Disponible | Voir la pièce |
| 25 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 26 | 005000122R | Poignée de démarrage | Disponible | Voir la pièce |
| 27 | 365000107 | Cordelette | Disponible | Voir la pièce |
| 28 | 028200069R | Ecrou | Disponible | Voir la pièce |
| 29 | 302000175 | Demarrage complet | Disponible | Voir la pièce |
| 30 | 3801008R | Vis | Disponible | Voir la pièce |
| 31 | 302000013 | Ressort | Disponible | Voir la pièce |
| 32 | 302000014 | Ressort | Disponible | Voir la pièce |
| 33 | 3026003R | Bague | Disponible | Voir la pièce |
| 34 | 302000015 | Interrupteur | Disponible | Voir la pièce |
| 35 | 093000054R | Support | Disponible | Voir la pièce |
| 36 | 093000055R | Tuyau | Disponible | Voir la pièce |
| 37 | 005400599R | Rondelle | Disponible | Voir la pièce |
| 38 | 3801016R | Vis | Disponible | Voir la pièce |
| 39 | 302000021 | Tuyau | Disponible | Voir la pièce |
| 40 | 302000057R | Demarrage complet | Non reliée | |
| 41 | 300000029AR | Robinet | Disponible | Voir la pièce |
| 42 | 3049006R | Bague or | Disponible | Voir la pièce |
| 43 | 3055098R | Bague | Non reliée | |
| 44 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 45 | 300000025 | Joint | Disponible | Voir la pièce |
| 46 | 302000006 | Ressort | Disponible | Voir la pièce |
| 47 | 300000022R | Bouchon | Disponible | Voir la pièce |
| 48 | 302000016R | Réservoir mix | Non reliée | |
| 49 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 50 | 302000159 | Rondelle | Disponible | Voir la pièce |
| 51 | 302000040R | Couvercle | Disponible | Voir la pièce |
| 52 | 302000042 | Bride | Disponible | Voir la pièce |
| 53 | 302000041 | Bride | Disponible | Voir la pièce |
| 54 | 302000024 | Vis | Disponible | Voir la pièce |
| 54 | 302000024 | Vis | Disponible | Voir la pièce |
| 55 | 302000106 | Kit joints | Disponible | Voir la pièce |
| 56 | 005000019R | Bougie | Non reliée | |
| 57 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 58 | 302000182 | Pot | Disponible | Voir la pièce |
| 59 | 3833076R | Rondelle | Non reliée | |
| 60 | 365000092 | Vis | Disponible | Voir la pièce |
| 61 | 302000039R | Cylindre | Disponible | Voir la pièce |
| 62 | 302000030 | Bague | Disponible | Voir la pièce |
| 62 | 302000030 | Bague | Disponible | Voir la pièce |
| 63 | 302000189 | Carter moteur | Disponible | Voir la pièce |
| 63 | 302000189 | Carter moteur | Disponible | Voir la pièce |
| 64 | 302000029R | Roulement | Non reliée | |
| 64 | 302000029R | Roulement | Non reliée | |
| 65 | 302000050 | Vilebrequin | Disponible | Voir la pièce |
| 66 | 302000031R | Clavette | Disponible | Voir la pièce |
| 67 | 302000047 | Roulement | Disponible | Voir la pièce |
| 68 | 3801029 | Vis | Disponible | Voir la pièce |
| 69 | 302000005 | Support | Disponible | Voir la pièce |
| 70 | 302000027 | Goujon | Disponible | Voir la pièce |
| 71 | 302000033 | Deflecteur | Disponible | Voir la pièce |
| 72 | 008000015R | Segment Ø50 | Disponible | Voir la pièce |
| 73 | 302000105 | Bague | Disponible | Voir la pièce |
| 73 | 302000105 | Bague | Disponible | Voir la pièce |
| 74 | 302000049 | Axe piston | Disponible | Voir la pièce |
| 75 | 302000097 | Piston complet Ø50 | Disponible | Voir la pièce |
| 76 | 302000045R | Collecteur | Disponible | Voir la pièce |
| 77 | 302000106 | Kit joints | Disponible | Voir la pièce |
| 78 | 302000007DR | Carburateur H190-1 | Disponible | Voir la pièce |
| 79 | 3801009R | Vis | Non reliée | |
| 80 | 342000110 | Kit etiquettes | Disponible | Voir la pièce |

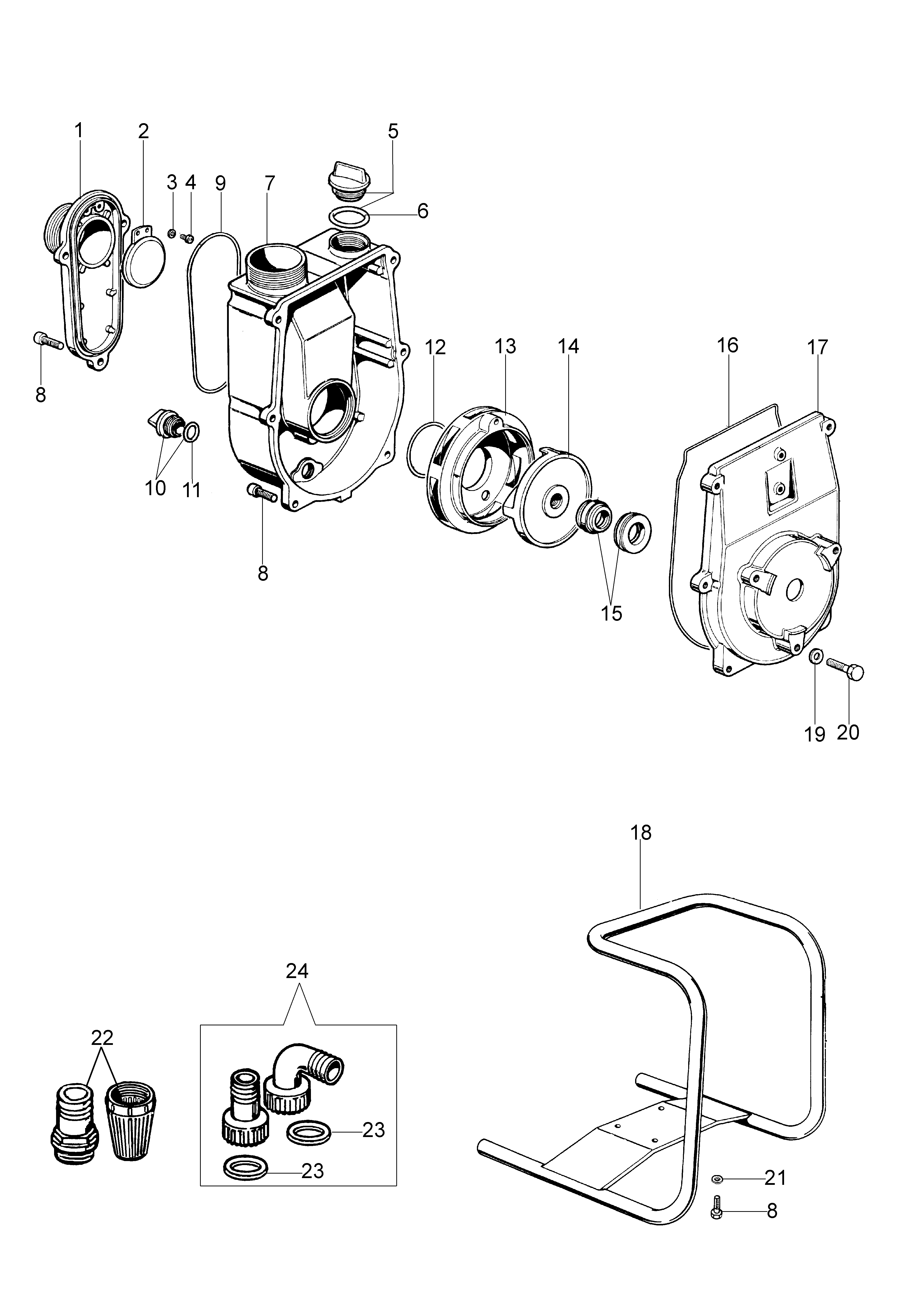

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 322000015A | Couvercle | Disponible | Voir la pièce |
| 2 | 322000009 | Soupape | Disponible | Voir la pièce |
| 3 | 322000004 | Rondelle | Disponible | Voir la pièce |
| 4 | 380000011 | Vis | Disponible | Voir la pièce |
| 5 | 320000001R | Bouchon compl. | Disponible | Voir la pièce |
| 6 | 3049019 | Bague or | Disponible | Voir la pièce |
| 7 | 322000011 | Corp | Disponible | Voir la pièce |
| 8 | 3801046 | Vis | Disponible | Voir la pièce |
| 8 | 3801046 | Vis | Disponible | Voir la pièce |
| 8 | 3801046 | Vis | Disponible | Voir la pièce |
| 9 | 322000007R | Bague or | Disponible | Voir la pièce |
| 10 | 310000010 | Bouchon | Disponible | Voir la pièce |
| 11 | 3049018R | Bague or | Disponible | Voir la pièce |
| 12 | 322000005 | Bague or | Disponible | Voir la pièce |
| 13 | 322000050 | Diffuseur | Disponible | Voir la pièce |
| 14 | 322000012 | Ventilateur | Disponible | Voir la pièce |
| 15 | 322000008 | Mechanical seal | Disponible | Voir la pièce |
| 16 | 322000006 | Bague or | Disponible | Voir la pièce |
| 17 | 322000014R | Couvercle | Disponible | Voir la pièce |
| 18 | 342000014 | Châssis | Disponible | Voir la pièce |
| 19 | 302000159 | Rondelle | Disponible | Voir la pièce |
| 20 | 322000001R | Vis | Disponible | Voir la pièce |
| 21 | 3819013R | Grower | Disponible | Voir la pièce |
| 22 | 342000007R | Filtre | Disponible | Voir la pièce |
| 23 | 342000019 | Joint | Disponible | Voir la pièce |
| 23 | 342000019 | Joint | Disponible | Voir la pièce |
| 24 | 342000017 | Jeu de raccords | Disponible | Voir la pièce |

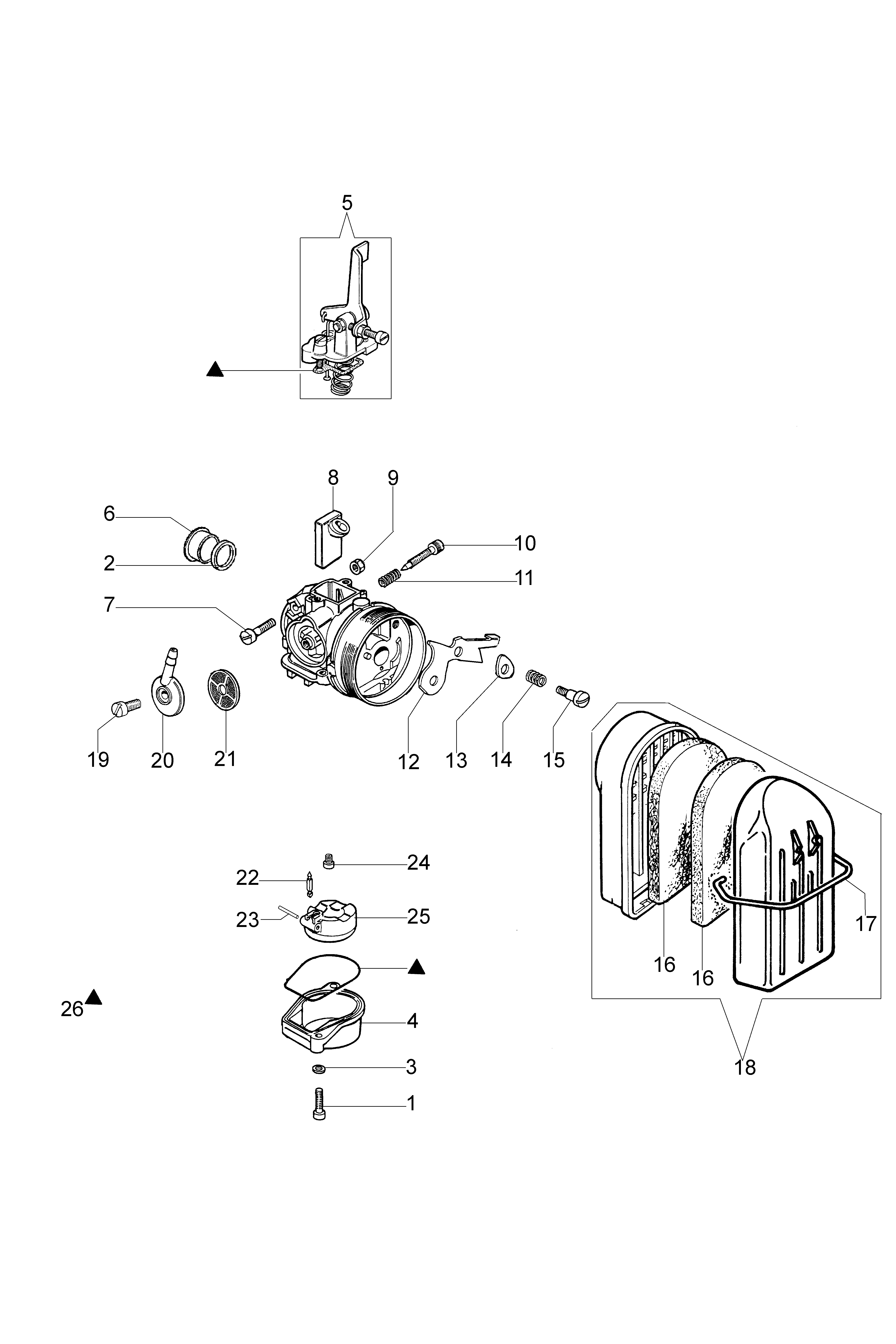

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3908005 | Vis | Disponible | Voir la pièce |
| 2 | 300000267 | Joint | Disponible | Voir la pièce |
| 3 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 4 | 300000079 | Reservoir | Disponible | Voir la pièce |
| 5 | 300000074 | Kit levier | Disponible | Voir la pièce |
| 6 | 300000266R | Bague | Non reliée | |
| 7 | 3801026R | Pivot | Disponible | Voir la pièce |
| 8 | 302000157 | Soupape | Disponible | Voir la pièce |
| 9 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 10 | 300000221 | Vis | Disponible | Voir la pièce |
| 11 | 300000220 | Ressort | Disponible | Voir la pièce |
| 12 | 300000195 | Soupape | Disponible | Voir la pièce |
| 13 | 300000226 | Clip | Disponible | Voir la pièce |
| 14 | 300000227 | Ressort | Disponible | Voir la pièce |
| 15 | 300000228 | Pivot | Disponible | Voir la pièce |
| 16 | 365200072R | Filtre | Non reliée | |
| 16 | 365200072R | Filtre | Non reliée | |
| 17 | 365200074R | Ressort | Disponible | Voir la pièce |
| 18 | 365200077 | Kit filtre air | Disponible | Voir la pièce |
| 19 | 300000215 | Vis | Disponible | Voir la pièce |
| 20 | 300000216R | Jeu de raccords | Non reliée | |
| 21 | 300000217R | Filtre mix | Non reliée | |
| 22 | 300000222R | Epingle | Disponible | Voir la pièce |
| 23 | 300000225 | Pivot | Disponible | Voir la pièce |
| 24 | 301000254 | Gicleur 60 | Disponible | Voir la pièce |
| 25 | 300000198 | Flotteur | Non reliée | |
| 26 | 300000073 | Kit joints | Disponible | Voir la pièce |
