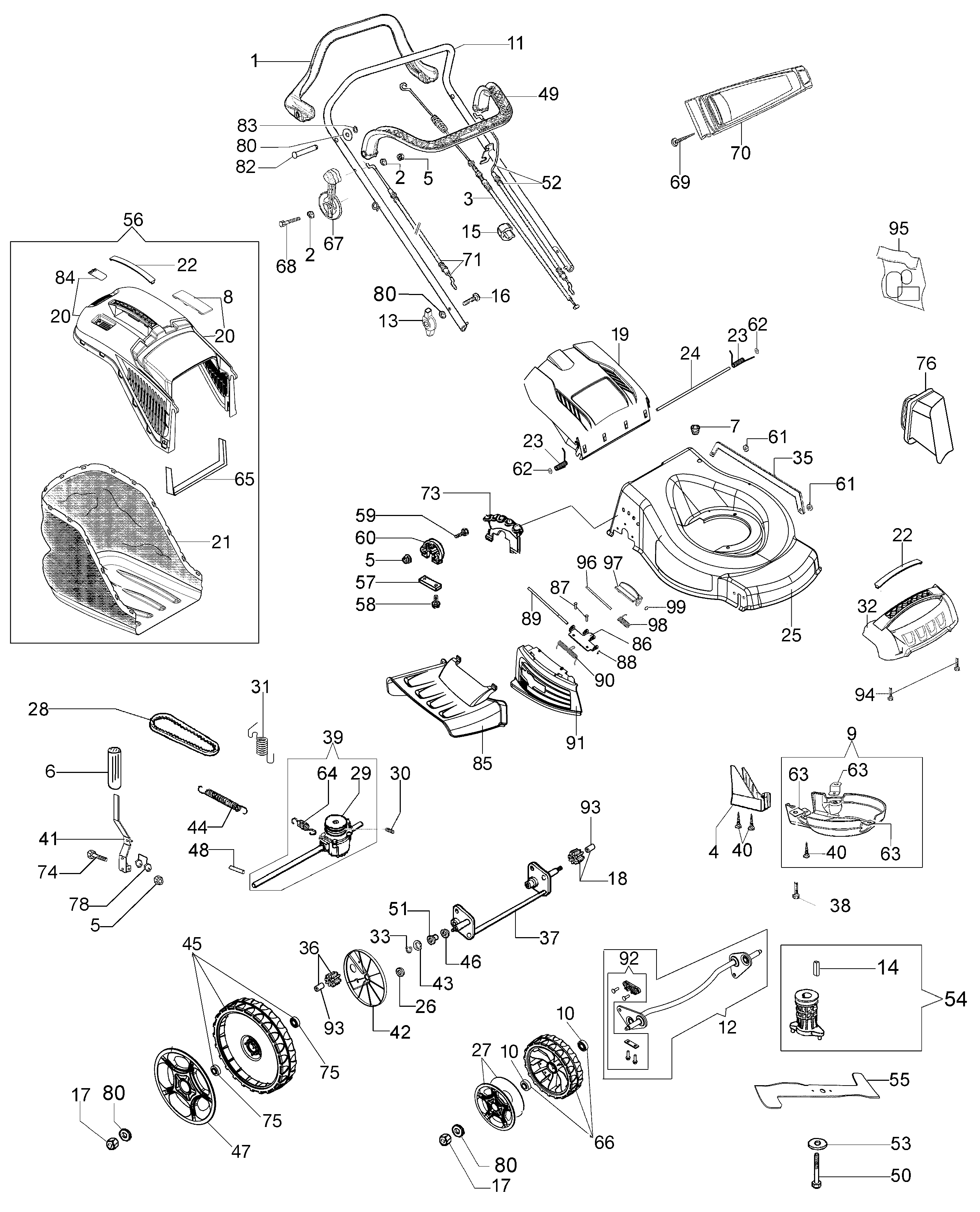

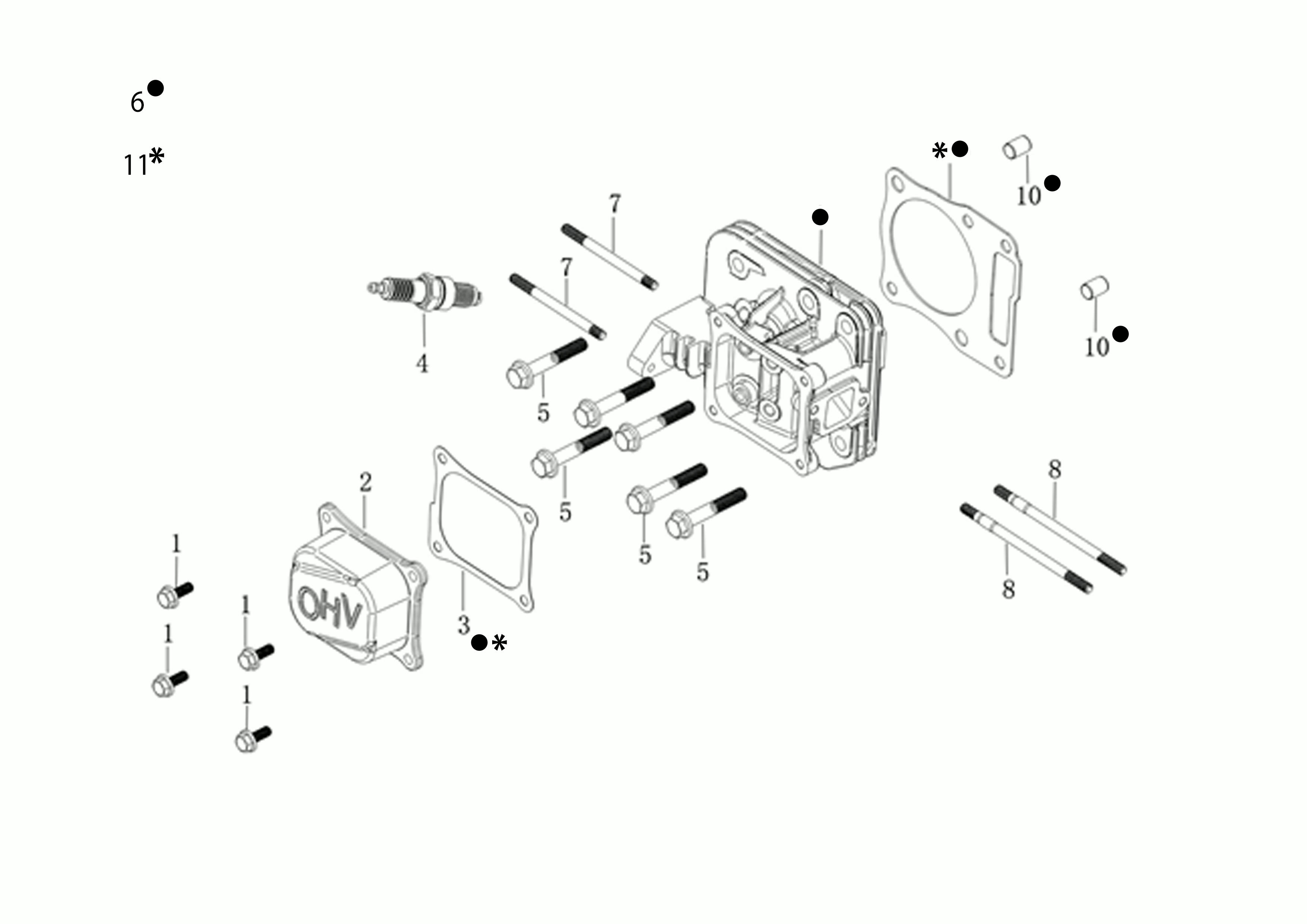

Vue Éclatée G 53 TK ALL ROAD PLUS 4 (K805) EURO 5 50Y
Retrouvez les pièces détachées, références et repères disponibles pour G 53 TK ALL ROAD PLUS 4 (K805) EURO 5 50Y.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66151581 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151582 | Joint | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66150005 | Vis | Disponible | Voir la pièce |
| 5 | L66150005 | Vis | Disponible | Voir la pièce |
| 5 | L66150005 | Vis | Disponible | Voir la pièce |
| 5 | L66150005 | Vis | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150709 | Goujon | Disponible | Voir la pièce |
| 7 | L66150709 | Goujon | Disponible | Voir la pièce |
| 8 | L66150396 | Goujon | Disponible | Voir la pièce |
| 8 | L66150396 | Goujon | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 11 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151573 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

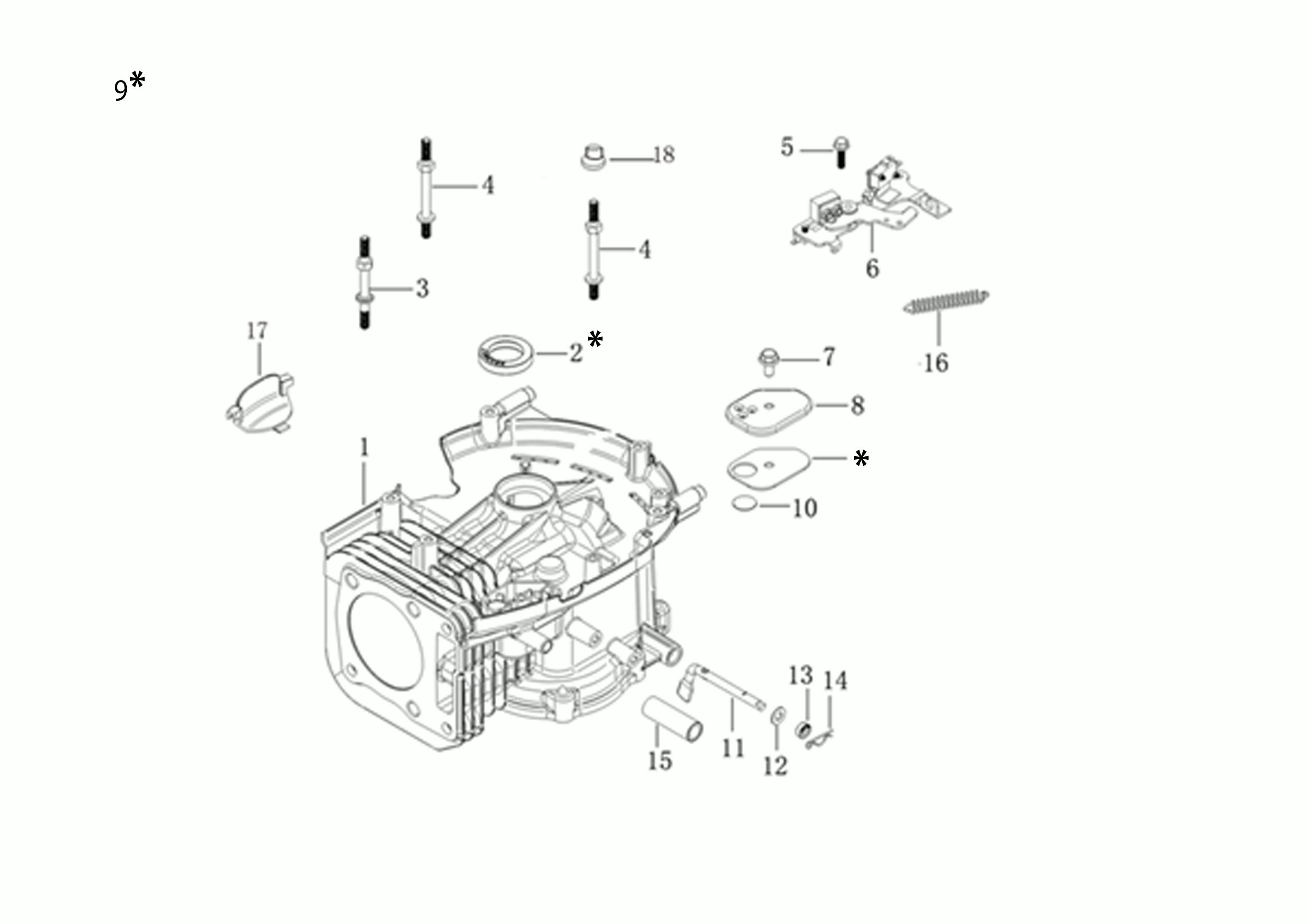

| 1 | L66151583 | Carter moteur | Disponible | Voir la pièce |
| 2 | L66150409 | Bague | Disponible | Voir la pièce |
| 3 | L66150407 | Goujon | Disponible | Voir la pièce |
| 4 | L66150408 | Goujon | Disponible | Voir la pièce |
| 4 | L66150408 | Goujon | Disponible | Voir la pièce |
| 5 | L66150416 | Vis | Disponible | Voir la pièce |
| 6 | L66151584 | Frein | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66151585 | Bouchon du siège d | Disponible | Voir la pièce |
| 9 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 10 | L66151586 | Pivot | Disponible | Voir la pièce |
| 11 | L66151587 | Arbre régulateur | Disponible | Voir la pièce |
| 12 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150419 | Joint | Disponible | Voir la pièce |
| 14 | L66150353 | Goupille | Disponible | Voir la pièce |
| 15 | L66151588 | Tuyau | Disponible | Voir la pièce |
| 16 | L66151589 | Ressort | Disponible | Voir la pièce |
| 17 | L66150480 | Cable | Disponible | Voir la pièce |
| 18 | L66151590 | Plaque de fixation | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151592 | Couvercle subassment | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 3 | L66150462 | Joint d | Disponible | Voir la pièce |
| 4 | L66150352 | Vis | Disponible | Voir la pièce |
| 5 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 6 | L66151593 | Joint | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
| 8 | L66150729 | Vis | Disponible | Voir la pièce |
| 9 | L66151594 | Regulateur | Disponible | Voir la pièce |
| 10 | L66151595 | Kit bouchon huile | Disponible | Voir la pièce |
| 11 | L66150453 | Vis | Disponible | Voir la pièce |
| 12 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 12 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 12 | L66151573 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

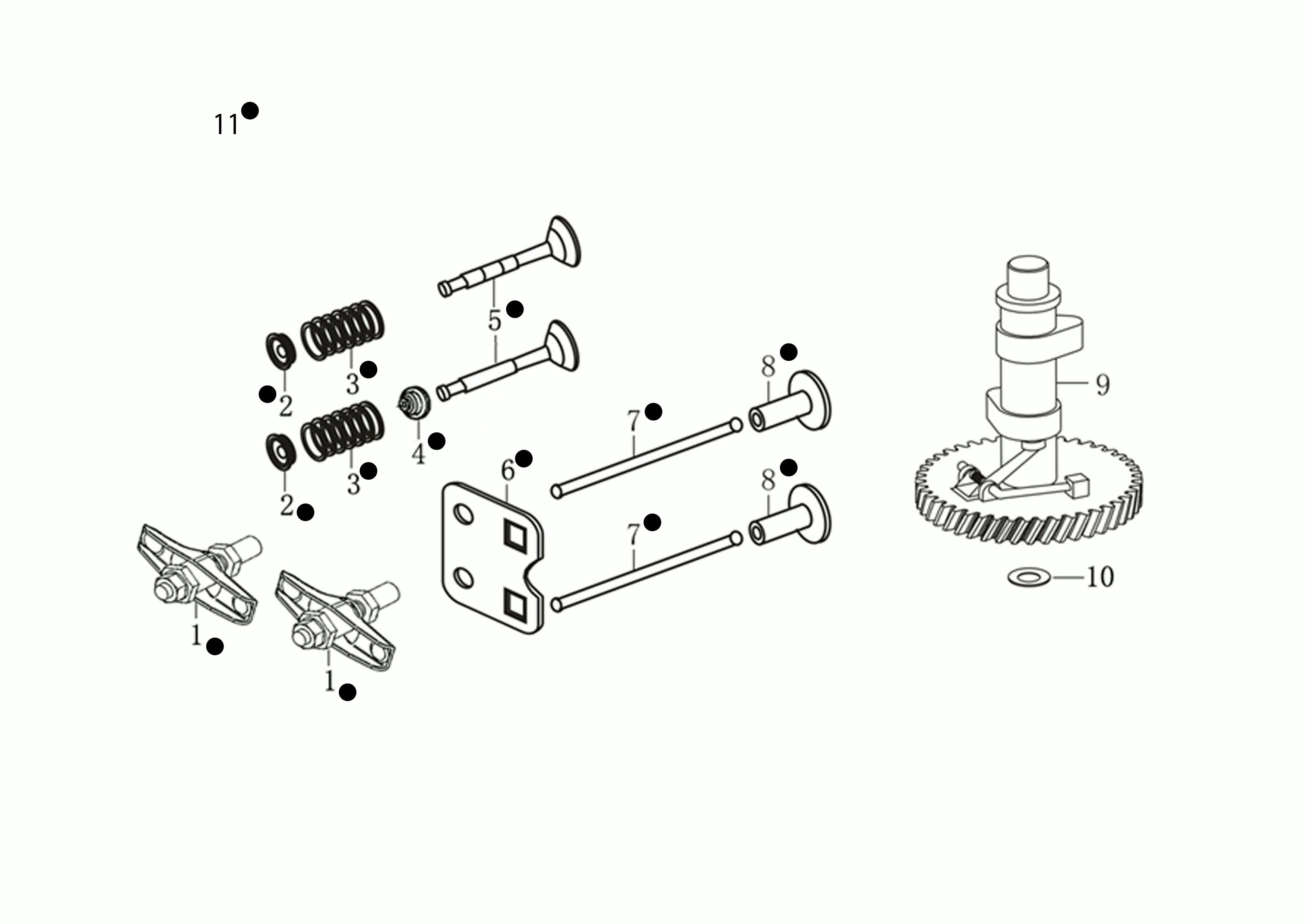

| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 2 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 2 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 3 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 3 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66150367 | Bague | Disponible | Voir la pièce |
| 5 | L66151596 | Soupape | Disponible | Voir la pièce |
| 6 | L66151597 | Bride | Disponible | Voir la pièce |
| 7 | L66150722 | Tige balancier | Disponible | Voir la pièce |
| 7 | L66150722 | Tige balancier | Disponible | Voir la pièce |
| 8 | L66150403 | Guide | Disponible | Voir la pièce |
| 8 | L66150403 | Guide | Disponible | Voir la pièce |
| 9 | L66151598 | Arbre à cames | Disponible | Voir la pièce |
| 10 | L66150399 | Rondelle | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

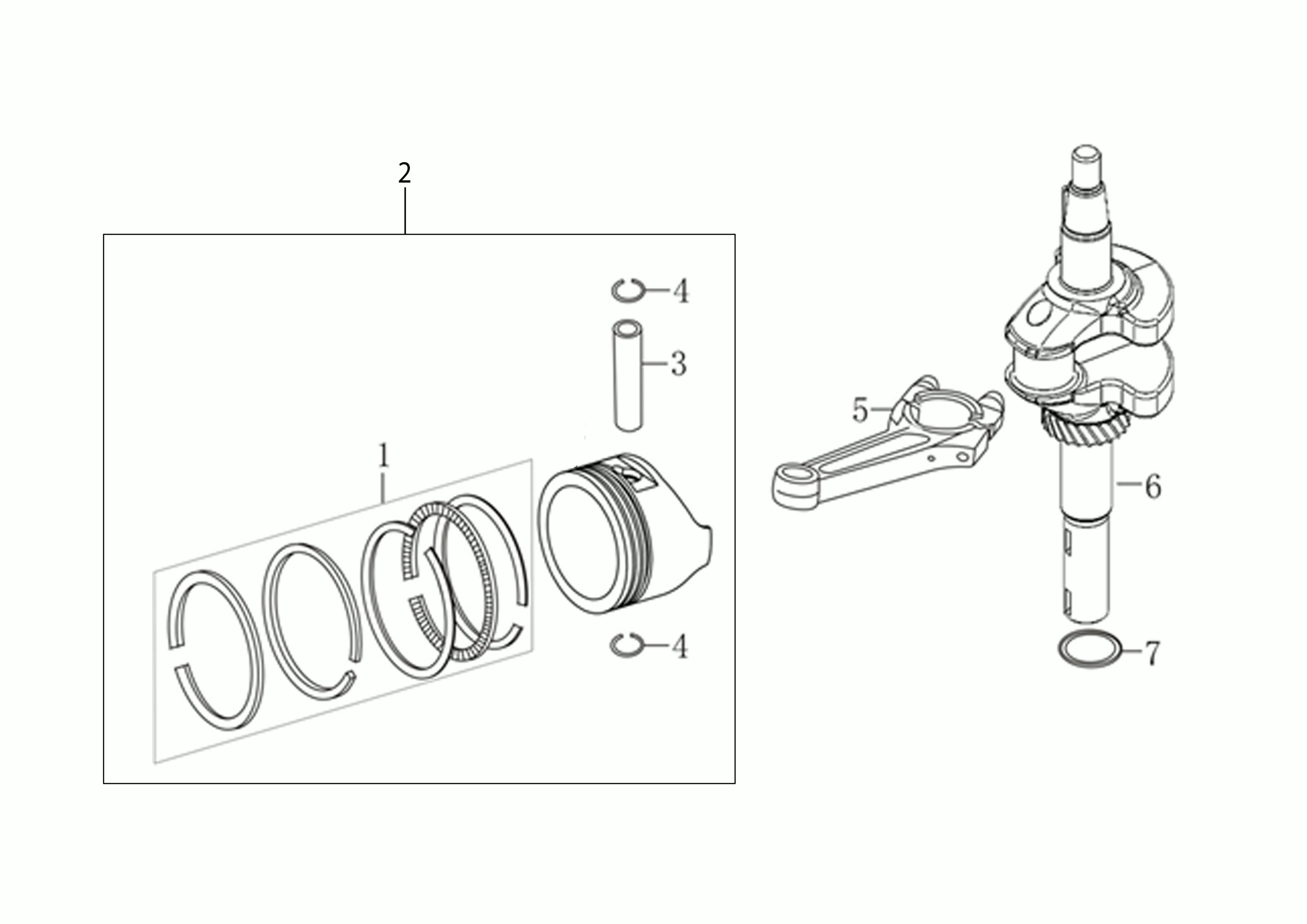

| 1 | L66151599 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151575 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150077A | Axe piston | Disponible | Voir la pièce |
| 4 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 4 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 5 | L66151600 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66151601 | Vilebrequin | Disponible | Voir la pièce |
| 6 | L66151602 | Vilebrequin | Disponible | Voir la pièce |
| 7 | L66150424 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

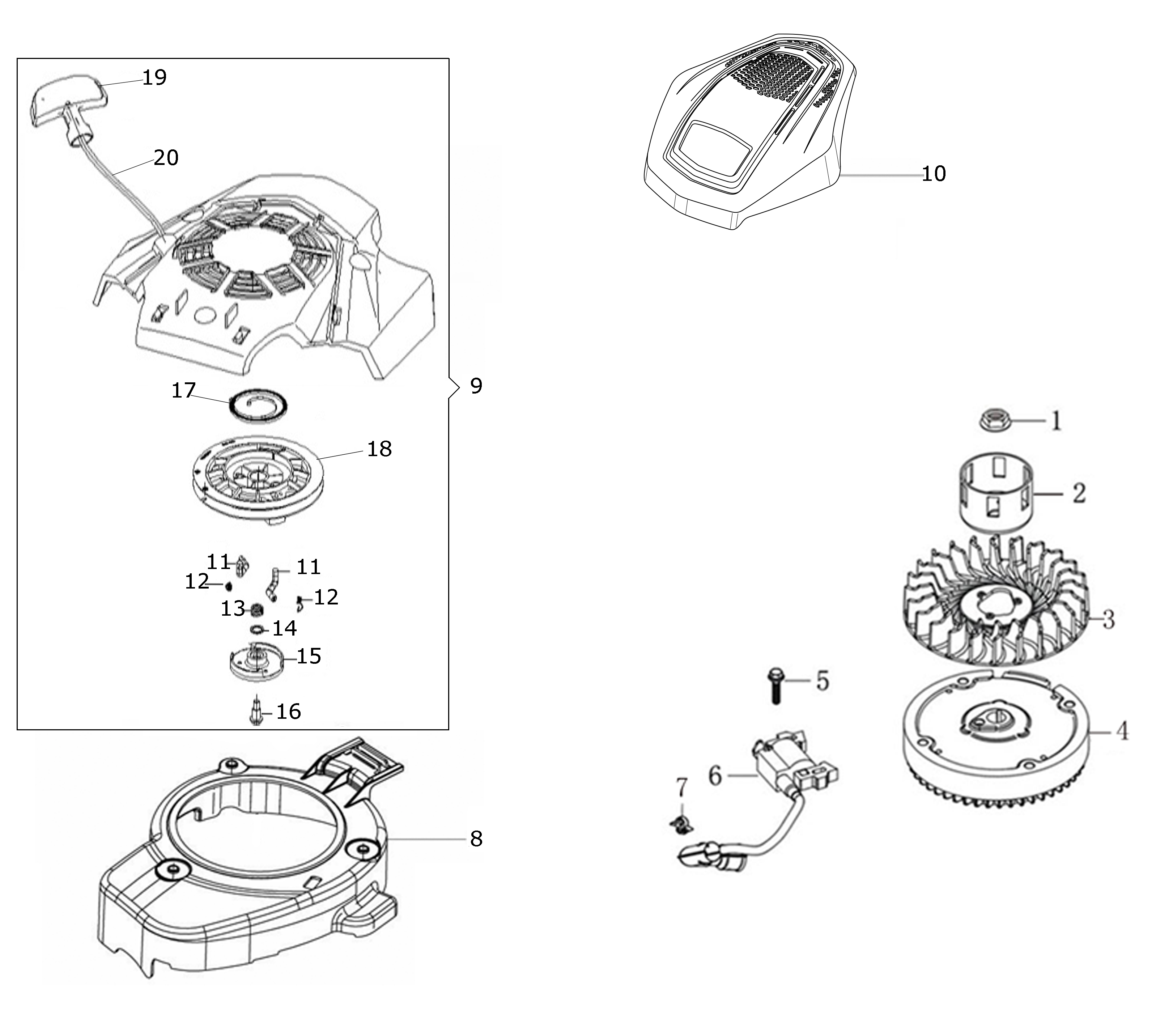

| 1 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150147 | Poulie | Disponible | Voir la pièce |
| 3 | L66150426 | Ventilateur | Disponible | Voir la pièce |
| 4 | L66151605 | Volant | Disponible | Voir la pièce |
| 5 | L66150452 | Vis | Disponible | Voir la pièce |
| 6 | L66151606 | Bobine | Disponible | Voir la pièce |
| 7 | L66150440 | Clip | Disponible | Voir la pièce |
| 8 | L66151604 | Couvercle | Disponible | Voir la pièce |
| 9 | L66151603 | Demarrage complet | Disponible | Voir la pièce |
| 10 | 3075229R | Capot | Disponible | Voir la pièce |
| 11 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 11 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 12 | L66150264 | Ressort | Disponible | Voir la pièce |
| 12 | L66150264 | Ressort | Disponible | Voir la pièce |
| 13 | L66150262 | Ressort | Disponible | Voir la pièce |
| 14 | L66150261 | Rondelle | Disponible | Voir la pièce |
| 15 | L66152076 | Guide | Disponible | Voir la pièce |
| 16 | L66152077 | Vis | Disponible | Voir la pièce |
| 17 | L66150266 | Ressort de démarrage | Non reliée | |
| 18 | L66152075 | Poulie | Disponible | Voir la pièce |
| 19 | L66150270 | Poignée de démarrage | Disponible | Voir la pièce |
| 20 | L66150269 | Cordelette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

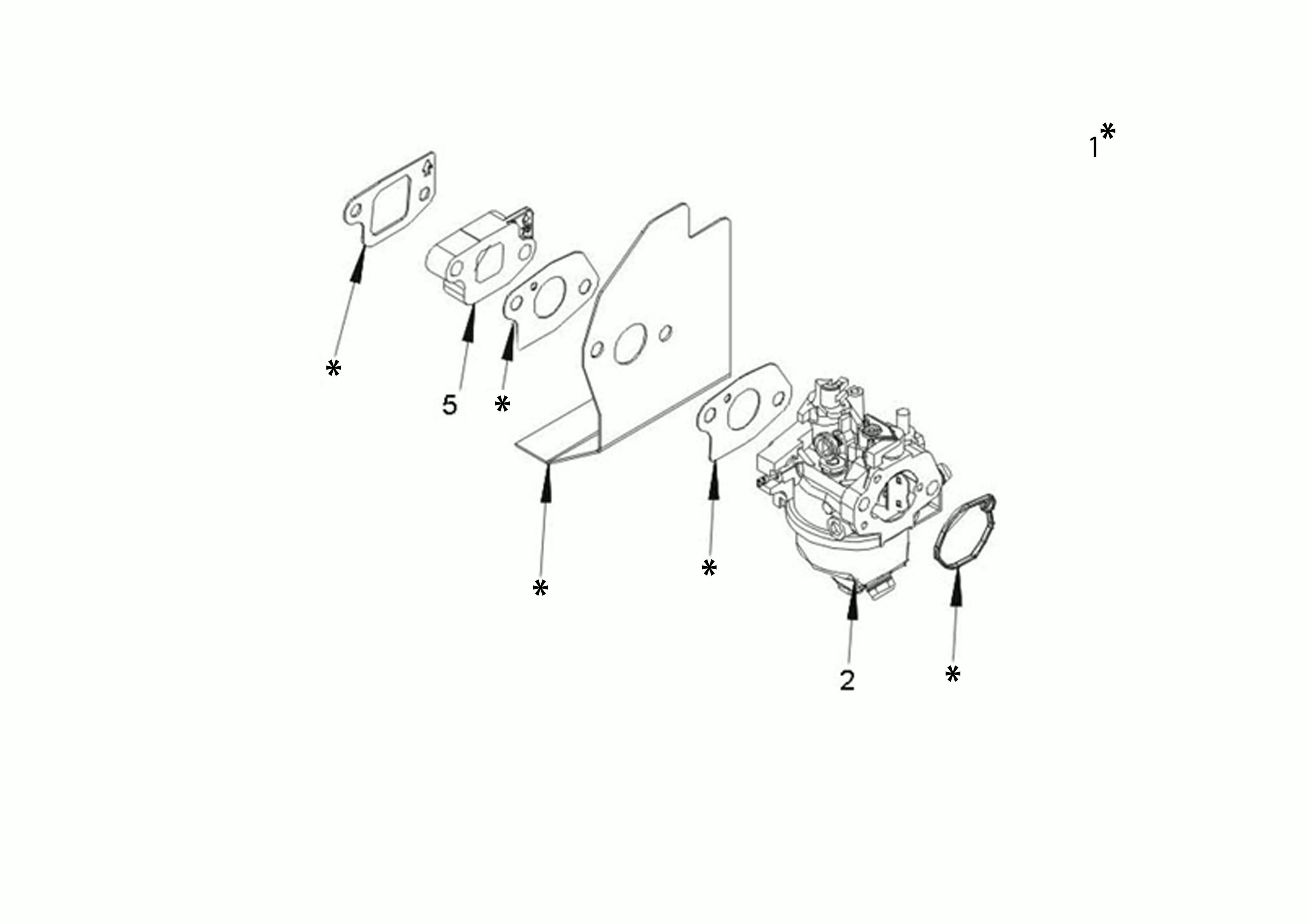

| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 2 | L66151607A | Carburateur | Disponible | Voir la pièce |
| 5 | L66151608 | Bride termique | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

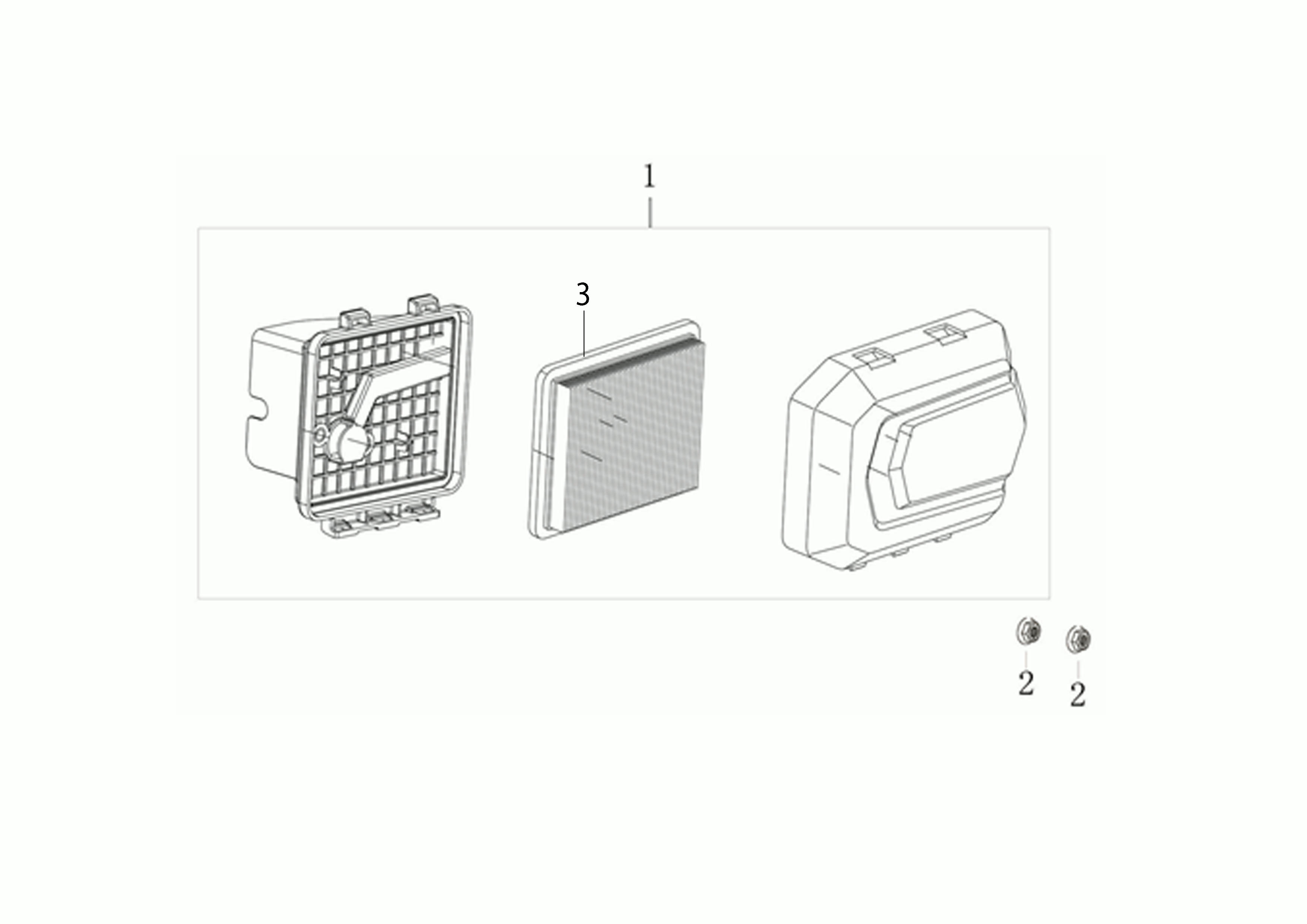

| 1 | L66151609 | Kit filtre air | Disponible | Voir la pièce |
| 2 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 2 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 3 | L66150715 | Filtre aire | Disponible | Voir la pièce |

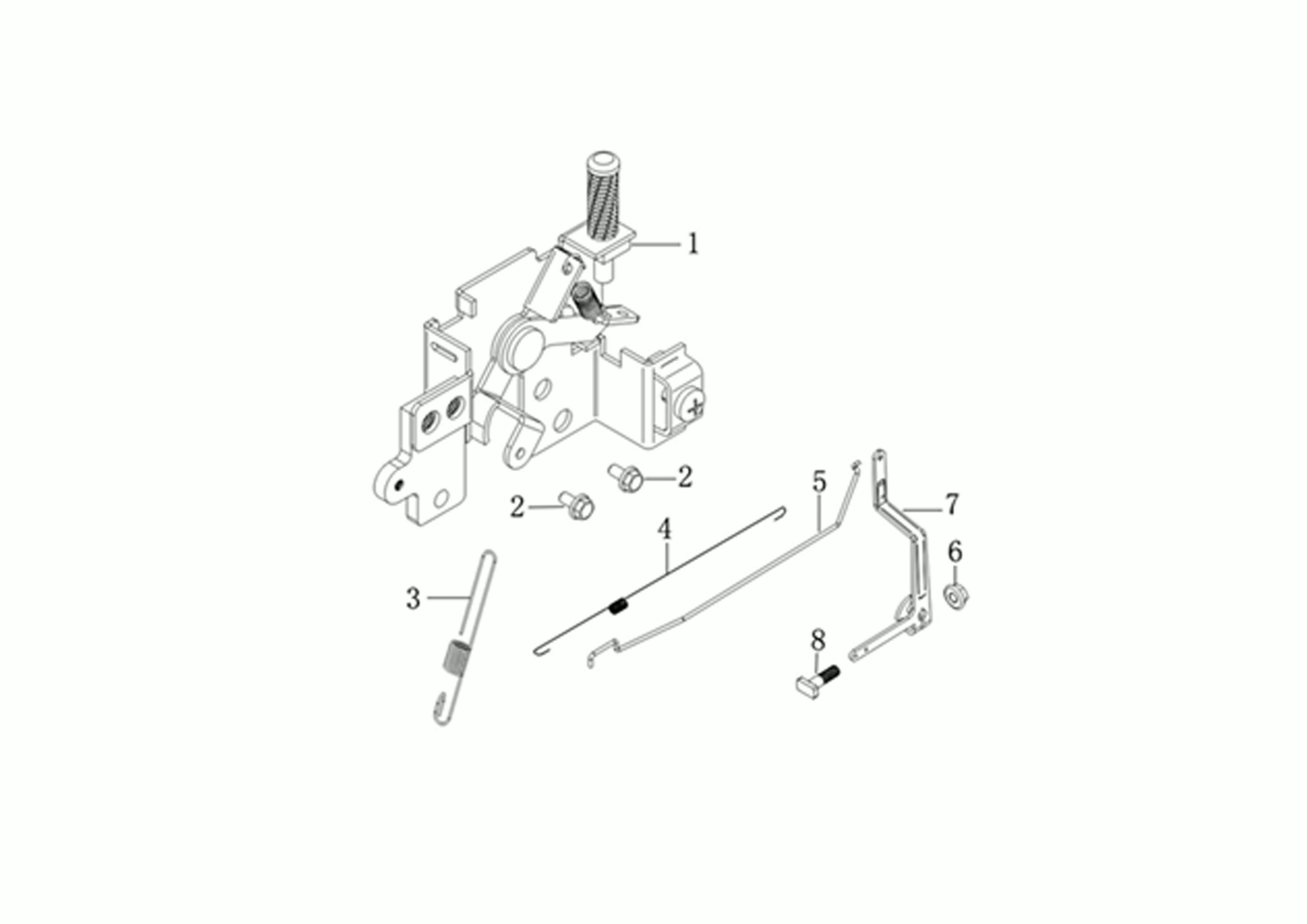

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151610 | Levier complet | Disponible | Voir la pièce |
| 2 | L66150464 | Vis | Disponible | Voir la pièce |
| 2 | L66150464 | Vis | Disponible | Voir la pièce |
| 3 | L66151611 | Ressort | Disponible | Voir la pièce |
| 4 | L66151612 | Ressort | Disponible | Voir la pièce |
| 5 | L66151613 | Levier accelerateur | Disponible | Voir la pièce |
| 6 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | L66151614 | Levier de commande | Disponible | Voir la pièce |
| 8 | L66150382 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

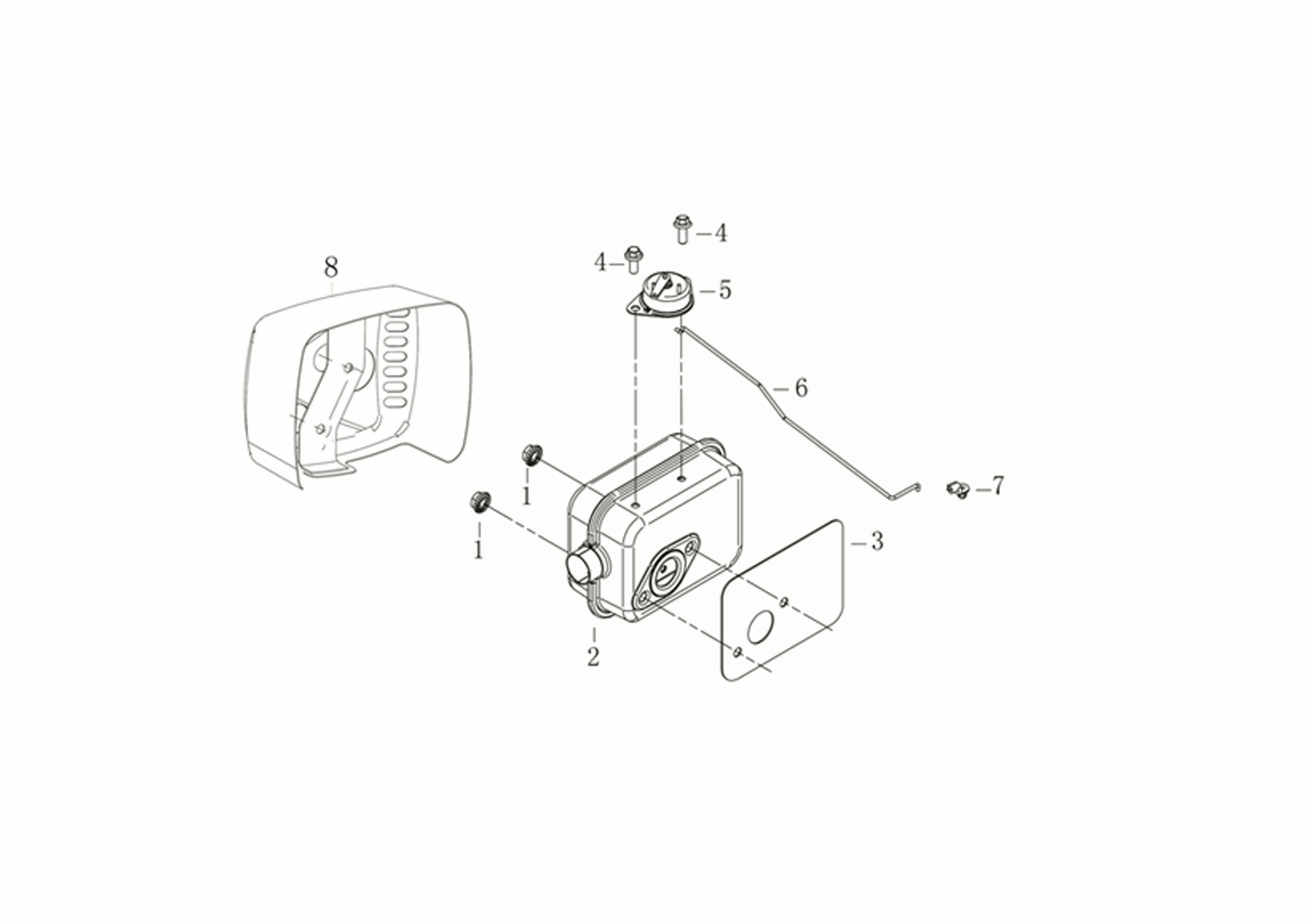

| 1 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 1 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 2 | L66151615 | Pot | Disponible | Voir la pièce |
| 3 | L66151616 | Joint | Disponible | Voir la pièce |
| 4 | L66151617 | Vis | Disponible | Voir la pièce |
| 4 | L66151617 | Vis | Disponible | Voir la pièce |
| 5 | L66150730 | Accelerateur complet | Disponible | Voir la pièce |
| 6 | L66151618 | Tige | Disponible | Voir la pièce |
| 7 | L66150731 | Accul | Disponible | Voir la pièce |
| 8 | L66151619 | Couvre-pot | Disponible | Voir la pièce |

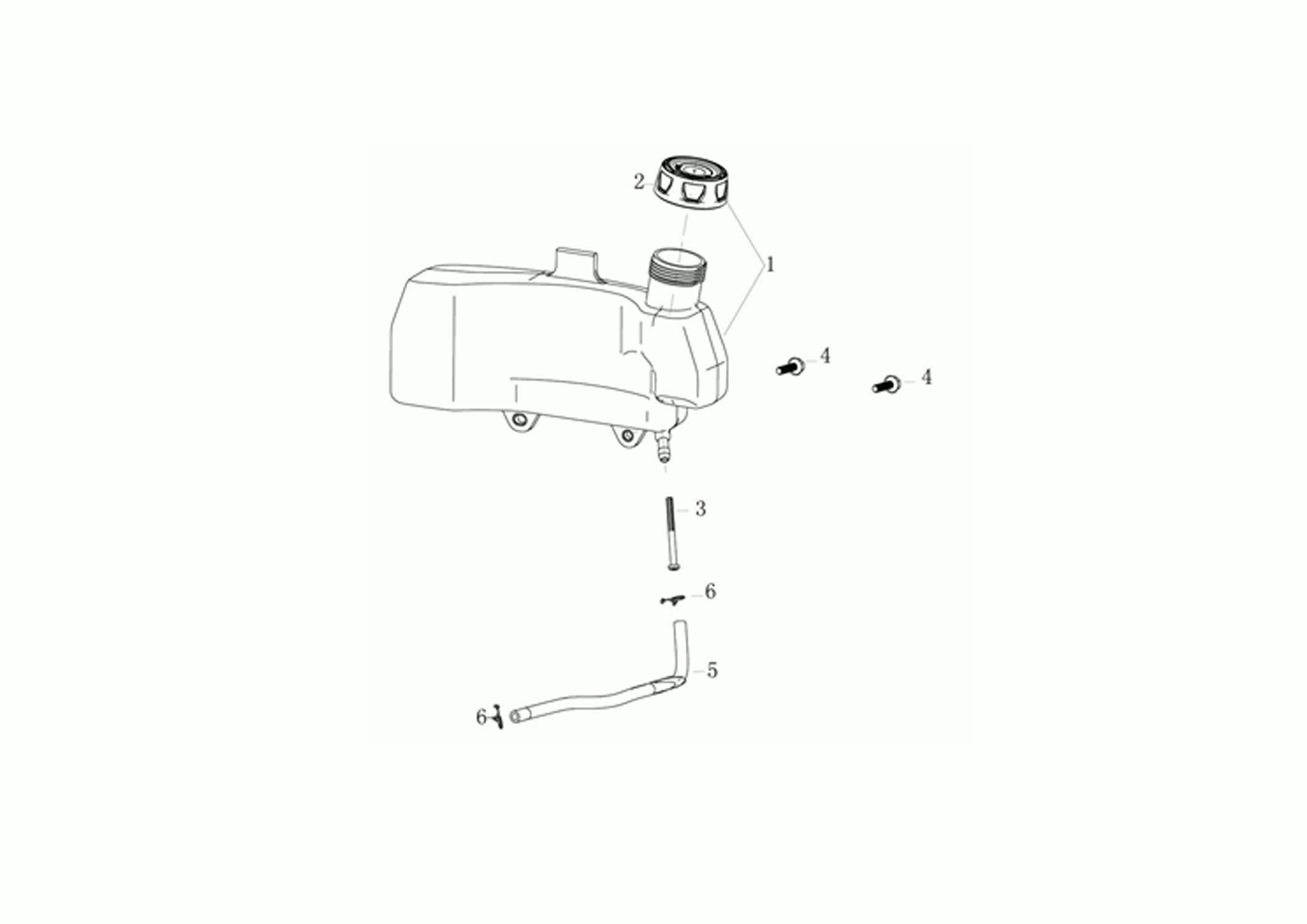

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151591 | Reservoir complet | Disponible | Voir la pièce |
| 2 | L66151568 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150439 | Filtre | Disponible | Voir la pièce |
| 4 | L66150813 | Boulon | Disponible | Voir la pièce |
| 4 | L66150813 | Boulon | Disponible | Voir la pièce |
| 5 | L66151569 | Tuyau | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398BR | Levier traction | Disponible | Voir la pièce |
| 2 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 2 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 3 | 66060058CR | Câble traction | Non reliée | |
| 4 | 66071090 | Poulie (moteur) | Non reliée | |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 66071074R | Pommeau | Disponible | Voir la pièce |
| 7 | 66030038R | Passe-cable | Non reliée | |
| 8 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 9 | 66070233A | Kit protection | Non reliée | |
| 10 | 3035023R | Roulement | Non reliée | |
| 10 | 3035023R | Roulement | Non reliée | |
| 11 | 66060695AR | Guidon | Disponible | Voir la pièce |
| 12 | 66070749 | Kit essieu | Disponible | Voir la pièce |
| 13 | 66071073R | Poignée de serrage | Disponible | Voir la pièce |
| 14 | YN0643450 | Clavette | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 19 | 66110752AR | Fermature | Non reliée | |
| 20 | 66072047R | Châssis | Disponible | Voir la pièce |
| 20 | 66072047R | Châssis | Disponible | Voir la pièce |
| 21 | 66071072R | Bac | Disponible | Voir la pièce |
| 22 | 66071086R | Couvercle | Non reliée | |
| 22 | 66071086R | Couvercle | Non reliée | |
| 23 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 23 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 24 | 66110026R | Goujon | Disponible | Voir la pièce |
| 25 | 66071071AR | Chassis | Disponible | Voir la pièce |
| 26 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 27 | 66071076R | Enjoliveur | Disponible | Voir la pièce |
| 28 | 3047000R | Courroie | Disponible | Voir la pièce |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3022020R | Goupille | Disponible | Voir la pièce |
| 31 | 66070035CR | Ressort | Non reliée | |
| 32 | 66070488R | Protection | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 35 | 66070229 | Tige | Disponible | Voir la pièce |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070287AR | Essieu posterieur | Disponible | Voir la pièce |
| 38 | 3806076R | Vis | Disponible | Voir la pièce |
| 39 | 66070017ER | Transmission | Non reliée | |
| 40 | 011200035R | Vis | Non reliée | |
| 40 | 011200035R | Vis | Non reliée | |
| 41 | 66070286CR | Levier | Disponible | Voir la pièce |
| 42 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66070036R | Ressort | Non reliée | |
| 45 | 66071056R | Roue compl. | Disponible | Voir la pièce |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66071077R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66060106R | Levier | Disponible | Voir la pièce |
| 50 | 3906150R | Vis | Disponible | Voir la pièce |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66030036 | Moyeu compl. | Non reliée | |
| 55 | 66070440R | Lame mulching | Non reliée | |
| 56 | 66110839 | Groupe sac | Disponible | Voir la pièce |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3801022R | Vis | Non reliée | |
| 60 | 66110781R | Support | Non reliée | |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 64 | 66070980R | Ressort | Non reliée | |
| 65 | 66070133R | Support | Disponible | Voir la pièce |
| 66 | 66070722R | Kit roue | Disponible | Voir la pièce |
| 67 | 66071069R | Levier accelerateur | Disponible | Voir la pièce |
| 68 | 3910019R | Vis | Non reliée | |
| 69 | 3960072R | Vis | Disponible | Voir la pièce |
| 70 | 66070786R | Tableau de bord | Disponible | Voir la pièce |
| 71 | 66070384R | Cable accellerateur | Disponible | Voir la pièce |
| 73 | 66070291AR | Secteur | Disponible | Voir la pièce |
| 74 | 3906164R | Vis | Disponible | Voir la pièce |
| 75 | 3035023R | Roulement | Non reliée | |
| 75 | 3035023R | Roulement | Non reliée | |
| 76 | 66071059R | Bouchon mulching | Disponible | Voir la pièce |
| 78 | 8203374R | Ressort | Disponible | Voir la pièce |
| 80 | 3916008R | Rondelle | Non reliée | |
| 80 | 3916008R | Rondelle | Non reliée | |
| 80 | 3916008R | Rondelle | Non reliée | |
| 80 | 3916008R | Rondelle | Non reliée | |
| 82 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 83 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 84 | 66070521R | Fermature | Disponible | Voir la pièce |
| 85 | 66070479R | Deflecteur | Non reliée | |
| 86 | 66070804R | Support | Disponible | Voir la pièce |
| 87 | 3032018R | Rivet | Disponible | Voir la pièce |
| 88 | 3045033R | Bague | Non reliée | |
| 89 | 66071060R | Pivot | Non reliée | |
| 90 | 66070493R | Ressort | Disponible | Voir la pièce |
| 91 | 66070478AR | Fermature | Disponible | Voir la pièce |
| 92 | 66070744 | Kit support | Disponible | Voir la pièce |
| 93 | 66070435R | Bague | Disponible | Voir la pièce |
| 93 | 66070435R | Bague | Disponible | Voir la pièce |
| 94 | 3075114R | Vis | Disponible | Voir la pièce |
| 95 | 66110841 | Kit etiquettes | Disponible | Voir la pièce |
| 96 | 66070836R | Pivot | Disponible | Voir la pièce |
| 97 | 66070803R | Fermeture | Disponible | Voir la pièce |
| 98 | 66070802R | Ressort | Disponible | Voir la pièce |
| 99 | 3045034R | Arret | Non reliée |
