Vue Éclatée OM 43 Vers.2016 (Euro2) 50Y
Retrouvez les pièces détachées, références et repères disponibles pour OM 43 Vers.2016 (Euro2) 50Y.

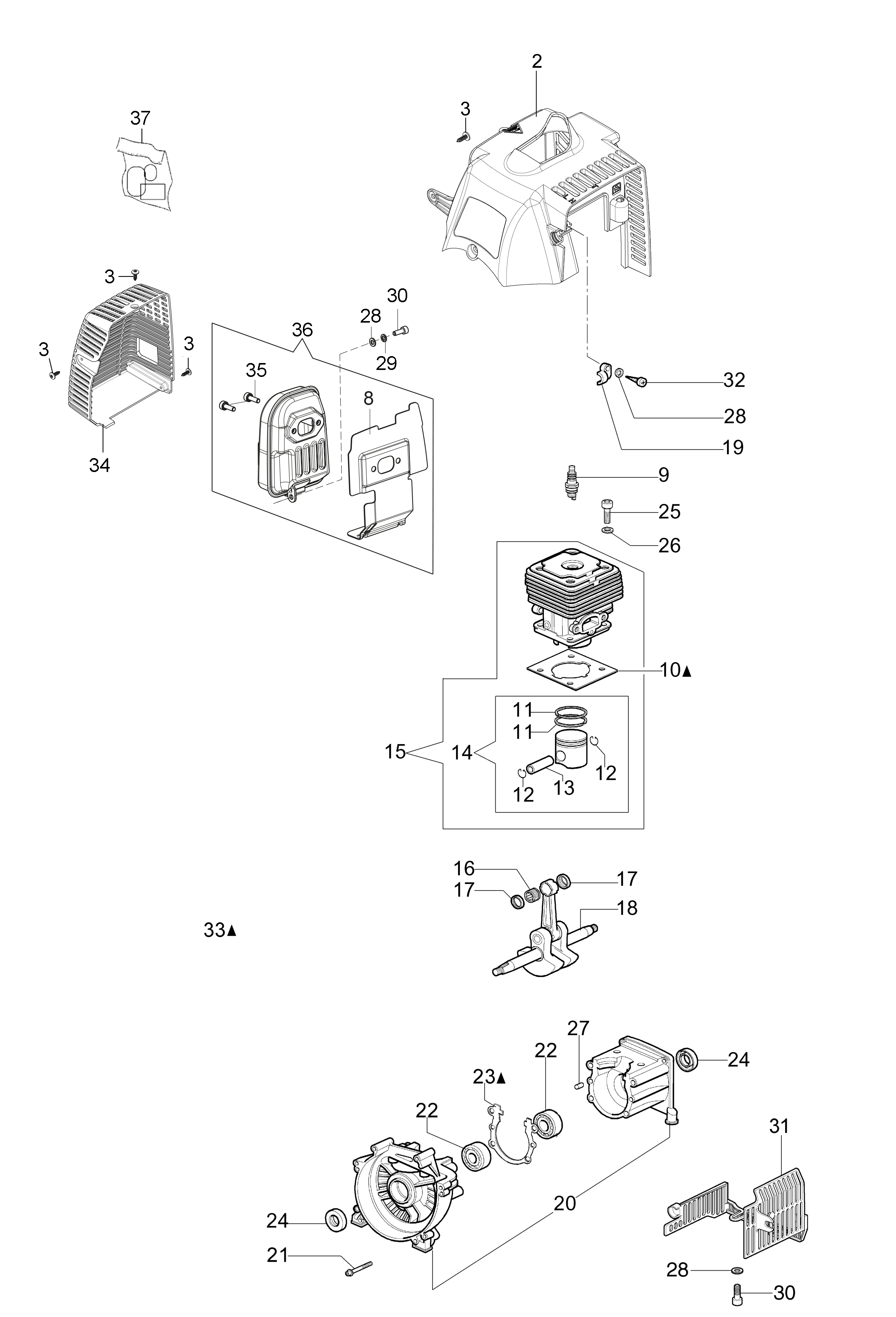

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 61330264AR | Couvercle | Non reliée | |
| 3 | 3960121R | Vis | Disponible | Voir la pièce |
| 3 | 3960121R | Vis | Disponible | Voir la pièce |
| 3 | 3960121R | Vis | Disponible | Voir la pièce |
| 3 | 3960121R | Vis | Disponible | Voir la pièce |
| 8 | 61330125AR | Deflecteur | Non reliée | |
| 9 | 3055115R | Bougie | Non reliée | |
| 10 | 61350272R | Joint | Disponible | Voir la pièce |
| 11 | 074000405R | Segment | Disponible | Voir la pièce |
| 11 | 074000405R | Segment | Disponible | Voir la pièce |
| 12 | 004900061R | Bague | Disponible | Voir la pièce |
| 12 | 004900061R | Bague | Disponible | Voir la pièce |
| 13 | 50110047R | Axe piston | Disponible | Voir la pièce |
| 14 | 50120034A | Piston complet Ø40 | Disponible | Voir la pièce |
| 15 | 61330204 | Cylindre compl. Ø40 | Disponible | Voir la pièce |
| 16 | 50110044R | Roulement | Disponible | Voir la pièce |
| 17 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 17 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 18 | 61200001R | Vilebrequin | Disponible | Voir la pièce |
| 19 | 61200064R | Collier | Disponible | Voir la pièce |
| 20 | 61330067 | Carter moteur complet | Disponible | Voir la pièce |
| 21 | 3860096R | Vis | Disponible | Voir la pièce |
| 22 | 094000006R | Roulement | Disponible | Voir la pièce |
| 22 | 094000006R | Roulement | Disponible | Voir la pièce |
| 23 | 61200006AR | Joint | Disponible | Voir la pièce |
| 24 | 094000099R | Bague | Disponible | Voir la pièce |
| 24 | 094000099R | Bague | Disponible | Voir la pièce |
| 25 | 094000101R | Vis | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 27 | 3023008R | Goupille | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 61330290BR | Protection | Disponible | Voir la pièce |
| 32 | 3960069AR | Vis | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 34 | 61330168R | Couvre-pot | Disponible | Voir la pièce |
| 35 | 005100906AR | Vis | Disponible | Voir la pièce |
| 36 | 61330192CR | Pot compl. | Disponible | Voir la pièce |
| 37 | 61330327 | Kit etiquettes | Non reliée |

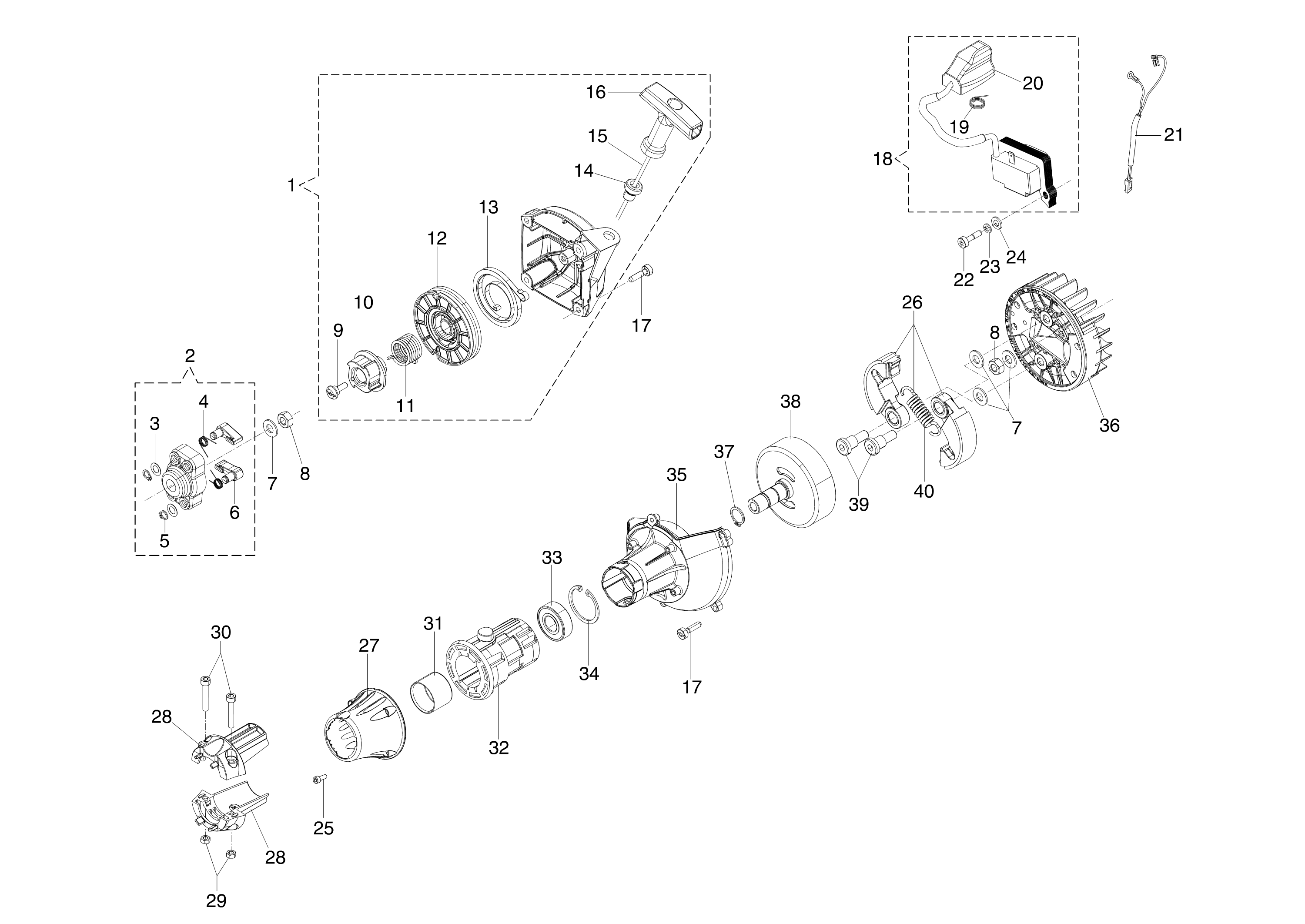

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61332052R | Demarrage complet | Disponible | Voir la pièce |
| 2 | 61350142R | Entraineur | Non reliée | |
| 3 | 3064010R | Bague | Disponible | Voir la pièce |
| 4 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 5 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 6 | 61350145R | Cliquet | Disponible | Voir la pièce |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 8 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 8 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 9 | 50160024 | Vis | Disponible | Voir la pièce |
| 10 | 61350204AR | Couronne | Disponible | Voir la pièce |
| 11 | 61350203BR | Ressort | Disponible | Voir la pièce |
| 12 | 61350139R | Poulie de demarra | Disponible | Voir la pièce |
| 13 | 004000132R | Ressort | Non reliée | |
| 14 | 072700089R | Bague | Disponible | Voir la pièce |
| 15 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 16 | 61330272R | Poignée de démarrage | Disponible | Voir la pièce |
| 17 | 3801010R | Goupille | Disponible | Voir la pièce |
| 17 | 3801010R | Goupille | Disponible | Voir la pièce |
| 18 | 61250015CR | Bobine | Non reliée | |
| 19 | 50050127R | Ressort | Non reliée | |
| 20 | 61200012AR | Capot de bougie | Disponible | Voir la pièce |
| 21 | 61250047R | Cable | Disponible | Voir la pièce |
| 22 | 3801013R | Vis | Disponible | Voir la pièce |
| 23 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 24 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 25 | 3893060R | Vis | Disponible | Voir la pièce |
| 26 | 4191153BR | Embrayage | Non reliée | |
| 27 | 61330263R | Couvercle | Disponible | Voir la pièce |
| 28 | 61200192AR | Entretoise | Disponible | Voir la pièce |
| 28 | 61200192AR | Entretoise | Disponible | Voir la pièce |
| 29 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 30 | 3801015R | Vis | Disponible | Voir la pièce |
| 31 | 4196038R | Bague | Disponible | Voir la pièce |
| 32 | 4196037R | Manchon | Disponible | Voir la pièce |
| 33 | 3035042R | Roulement | Disponible | Voir la pièce |
| 34 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 35 | 61200298R | Carter | Disponible | Voir la pièce |
| 36 | 61250014AR | Volant | Disponible | Voir la pièce |
| 37 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 38 | 4191030R | Cloche embrayage | Disponible | Voir la pièce |
| 39 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 40 | 4191028R | Ressort | Disponible | Voir la pièce |

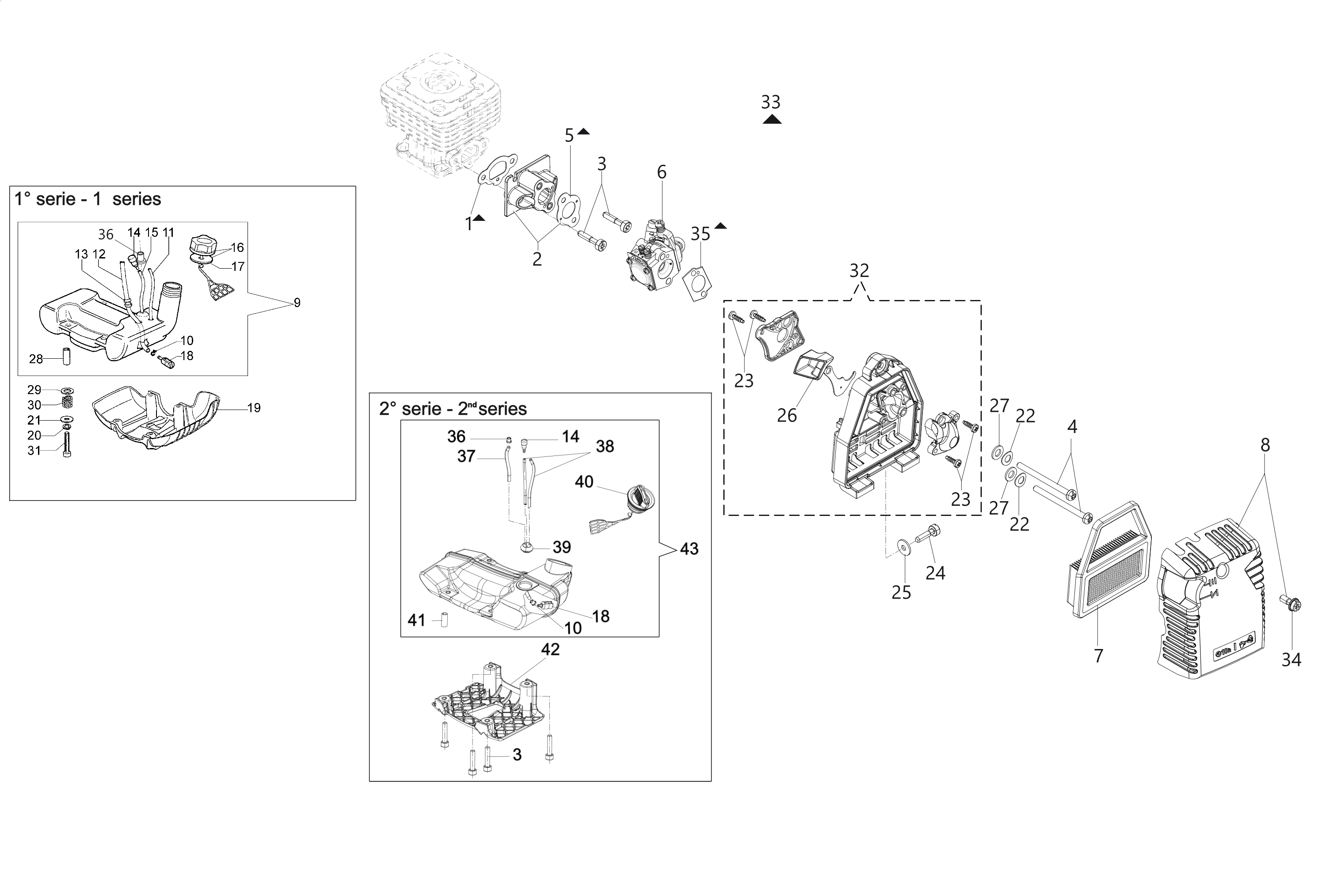

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61200019AR | Joint | Disponible | Voir la pièce |
| 2 | 61200198 | Bride termique | Disponible | Voir la pièce |
| 3 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 3801015R | Vis | Disponible | Voir la pièce |
| 4 | 3891067R | Vis | Disponible | Voir la pièce |
| 5 | 61200196AR | Joint | Disponible | Voir la pièce |
| 6 | 2318987BR | Carburateur WT-1099 | Non reliée | |
| 7 | 61380013AR | Filtre aire | Non reliée | |
| 8 | 61330249 | Kit couvercle | Disponible | Voir la pièce |
| 8 | 61330318 | Kit couvercle | Disponible | Voir la pièce |
| 9 | 61330265R | Reservoir complet | Disponible | Voir la pièce |
| 10 | 4098377R | Bande | Disponible | Voir la pièce |
| 10 | 4098377R | Bande | Disponible | Voir la pièce |
| 11 | 61250228R | Tuyau | Disponible | Voir la pièce |
| 12 | 3073014AR | Tuyau | Non reliée | |
| 13 | 4161211R | Passetube | Disponible | Voir la pièce |
| 14 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 14 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 15 | 61250228R | Tuyau | Disponible | Voir la pièce |
| 16 | 61330320R | Bouchon | Disponible | Voir la pièce |
| 17 | 61070006R | Joint | Disponible | Voir la pièce |
| 18 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 18 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 19 | 61330261AR | Protection | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 23 | 3960087AR | Vis | Disponible | Voir la pièce |
| 23 | 3960087AR | Vis | Disponible | Voir la pièce |
| 24 | 3891048R | Vis | Disponible | Voir la pièce |
| 25 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 26 | 61380074AR | Levier starter | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 61200128R | Entretoise | Disponible | Voir la pièce |
| 29 | 3916008R | Rondelle | Non reliée | |
| 30 | 61200129R | Ressort | Disponible | Voir la pièce |
| 31 | 3801016R | Vis | Disponible | Voir la pièce |
| 32 | - | N | Non reliée | |
| 32 | 61332053R | Kit support filtre à air | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 34 | 61330040AR | Vis | Disponible | Voir la pièce |
| 35 | 61350155R | Flasque | Disponible | Voir la pièce |
| 36 | 61280105 | Bande | Disponible | Voir la pièce |
| 36 | 61280105 | Bande | Disponible | Voir la pièce |
| 37 | 3073023AR | Tuyau | Disponible | Voir la pièce |
| 38 | 58070224R | Tuyau | Disponible | Voir la pièce |
| 39 | 61510119AR | Passetube | Disponible | Voir la pièce |
| 40 | 50072009R | Bouchon | Disponible | Voir la pièce |
| 41 | 61070015R | Entretoise | Disponible | Voir la pièce |
| 42 | 61330319R | Pied avec bagues | Non reliée | |
| 43 | 61330135BR | Kit complet de réservoir | Non reliée |

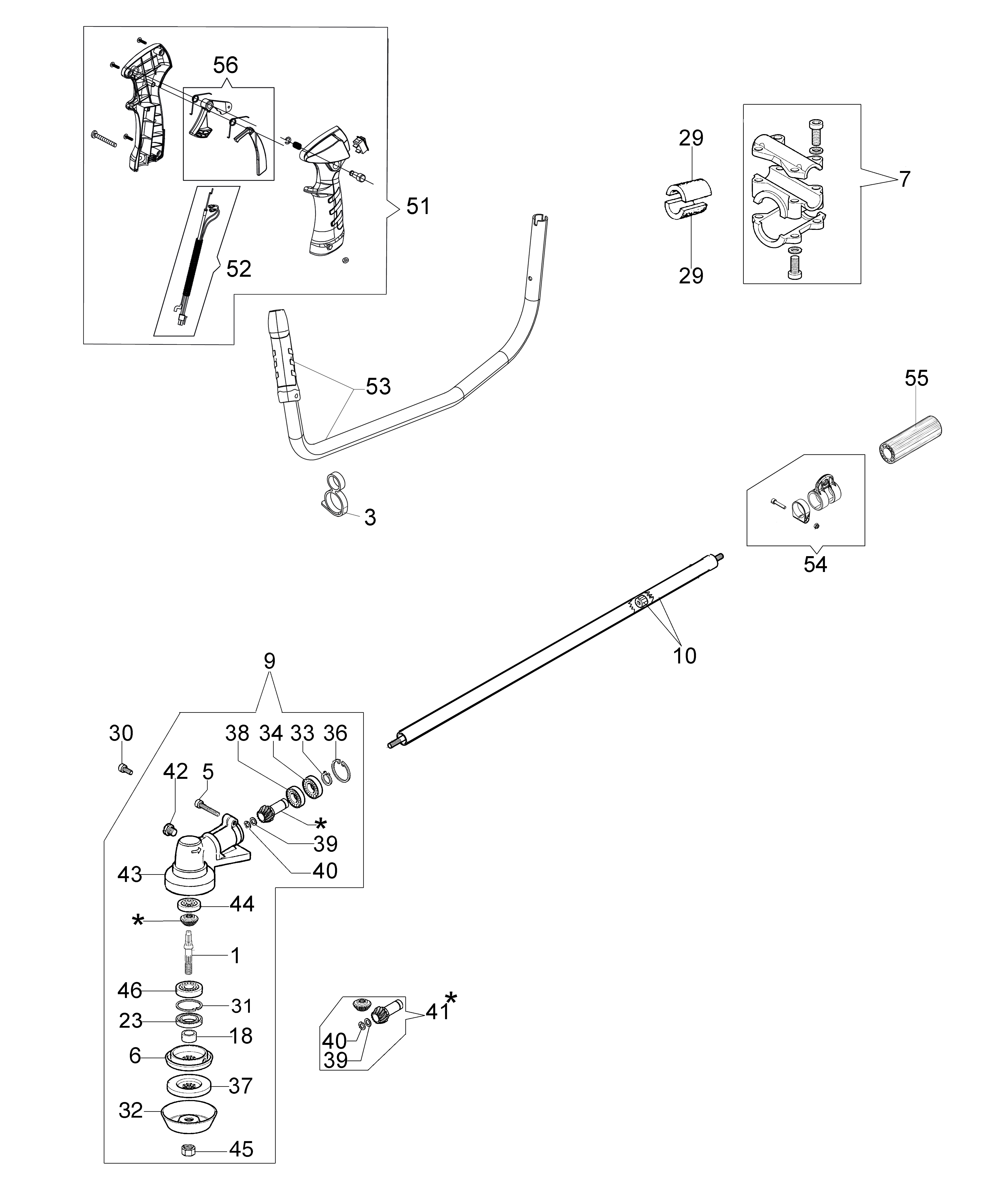

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61250054R | Pivot | Disponible | Voir la pièce |
| 3 | 61330289R | Passe-cable | Disponible | Voir la pièce |
| 5 | 3901016 | Vis | Disponible | Voir la pièce |
| 6 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 7 | BF000141R | Etau | Disponible | Voir la pièce |
| 9 | 61250287A | Couple conique Ø28 | Disponible | Voir la pièce |
| 10 | 61252049R | Tuyau Ø28 | Disponible | Voir la pièce |
| 18 | 61040066R | Entretoise | Non reliée | |
| 23 | 3050018R | Bague | Disponible | Voir la pièce |
| 29 | 074000035R | Amortisseur | Disponible | Voir la pièce |
| 29 | 074000035R | Amortisseur | Disponible | Voir la pièce |
| 30 | 3901008R | Vis | Disponible | Voir la pièce |
| 31 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 32 | 61110074AR | Protection | Non reliée | |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3035023R | Roulement | Non reliée | |
| 36 | 3025019R | Bague | Disponible | Voir la pièce |
| 37 | 4179089R | Flasque | Disponible | Voir la pièce |
| 38 | 3034019R | Roulement | Disponible | Voir la pièce |
| 39 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 39 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 40 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 40 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 41 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 41 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 41 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 42 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 43 | 61040144R | Boite engrenage | Disponible | Voir la pièce |
| 44 | 3034218R | Roulement | Disponible | Voir la pièce |
| 45 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 46 | 3034012R | Roulement | Non reliée | |
| 51 | BF000138R | Poignee complete | Disponible | Voir la pièce |
| 52 | BF000139R | Cable accellerateur | Disponible | Voir la pièce |
| 53 | BF000142R | Kit poignee | Disponible | Voir la pièce |
| 54 | BF000140R | Bande Ø28 | Disponible | Voir la pièce |
| 55 | 61330286AR | Poignée | Disponible | Voir la pièce |
| 56 | BF000149R | Kit levier accelerateur | Disponible | Voir la pièce |

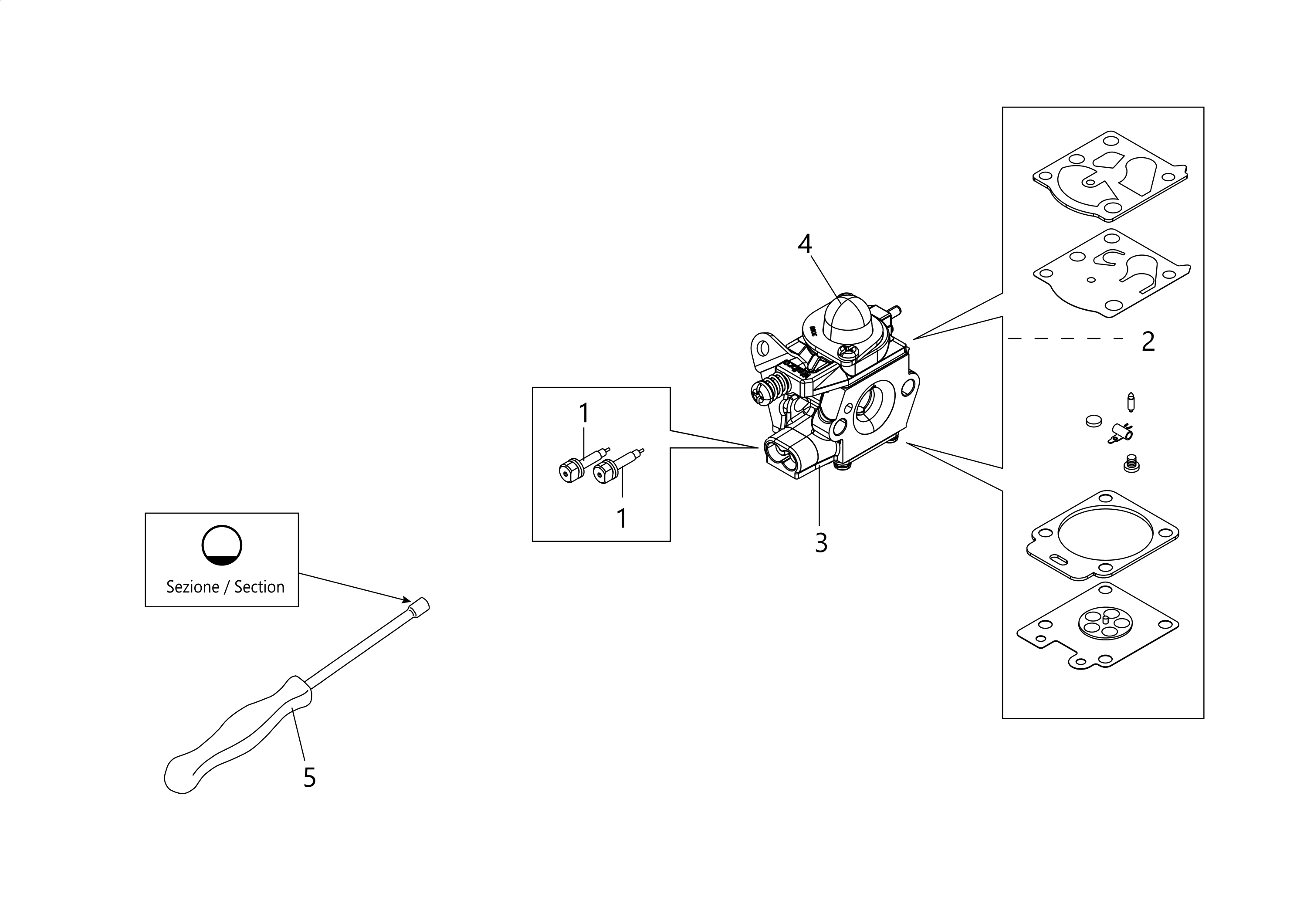

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318667R | Vis de reglage | Disponible | Voir la pièce |
| 1 | 2318667R | Vis de reglage | Disponible | Voir la pièce |
| 2 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318987BR | Carburateur WT-1099 | Non reliée | |
| 4 | 2318572 | Pompe | Disponible | Voir la pièce |
| 5 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

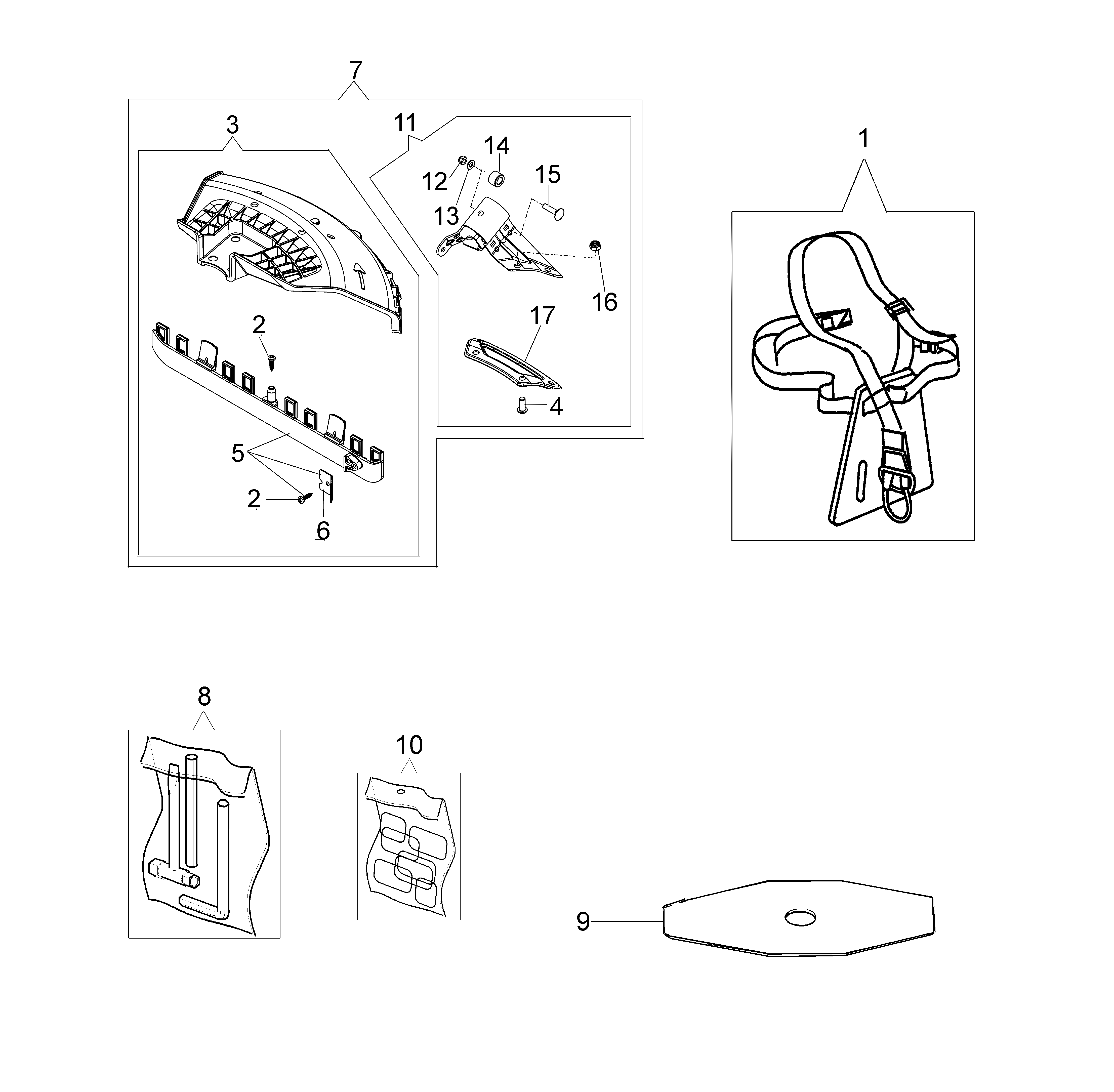

| 1 | 63070003AR | Harnais | Disponible | Voir la pièce |
| 2 | 3960032R | Vis | Disponible | Voir la pièce |
| 2 | 3960032R | Vis | Disponible | Voir la pièce |
| 3 | 61330323 | Kit protection | Disponible | Voir la pièce |
| 4 | 3933020R | Vis | Disponible | Voir la pièce |
| 5 | 61332059R | Bande | Disponible | Voir la pièce |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61330324 | Kit protection | Non reliée | |
| 8 | 61052031R | Kit outils | Disponible | Voir la pièce |
| 9 | 4095675BR | Lame en acier spécial pour herbe | Non reliée | |
| 10 | 61330160 | Kit etiquettes | Disponible | Voir la pièce |
| 11 | 61330325 | Bande | Non reliée | |
| 12 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 13 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 14 | 61330042 | Bande | Disponible | Voir la pièce |
| 15 | 3910005 | Vis | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 17 | 61330256R | Plaquette | Non reliée |

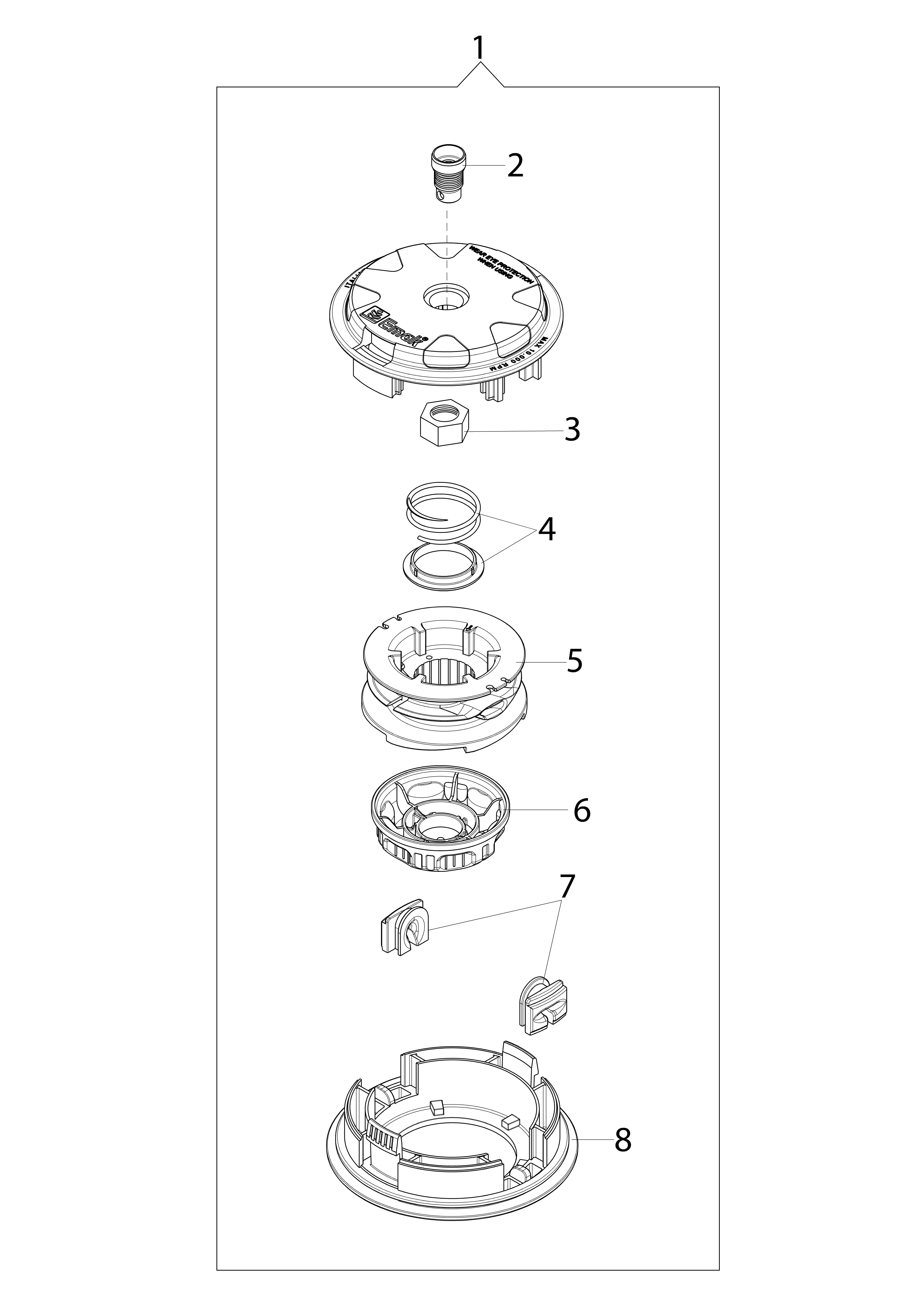

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 1 | 63129015 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 6 | 63120030AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |
