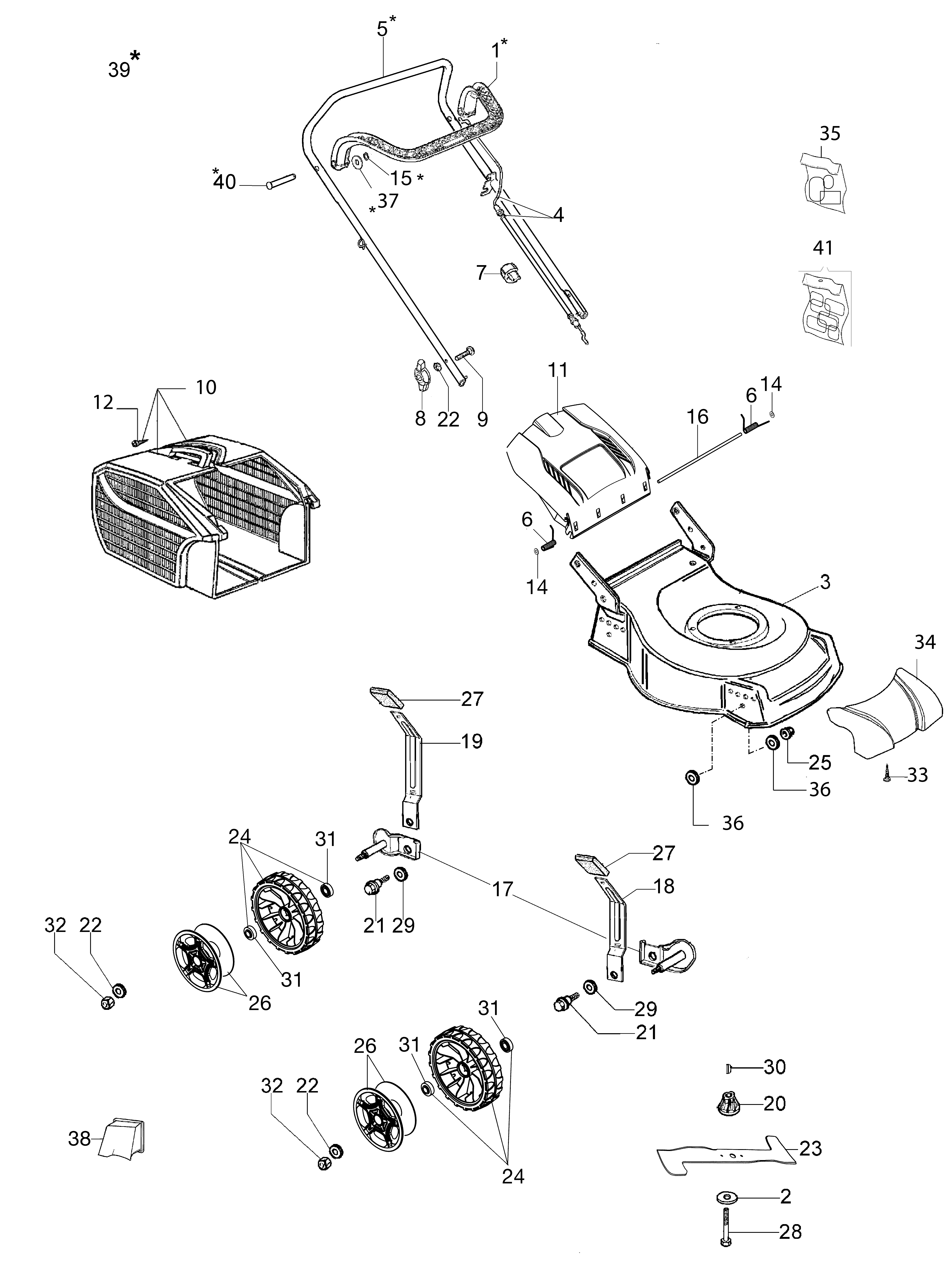

Vue Éclatée G 48 PK COMFORT (K450)
Retrouvez les pièces détachées, références et repères disponibles pour G 48 PK COMFORT (K450).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060316AR | Levier | Disponible | Voir la pièce |
| 2 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 3 | 66110764A | Chassis | Non reliée | |
| 4 | 66060506R | Câble de frein moteur | Non reliée | |
| 5 | 66060421BR | Guidon | Disponible | Voir la pièce |
| 6 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 6 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 66112001R | Groupe sac | Disponible | Voir la pièce |
| 11 | 66110617R | Fermature | Disponible | Voir la pièce |
| 12 | 3960013R | Vis | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 16 | 66110026R | Goujon | Disponible | Voir la pièce |
| 17 | 66070301A | Kit support | Disponible | Voir la pièce |
| 18 | 66070248R | Levier | Disponible | Voir la pièce |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 20 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 23 | 66110594R | Lame mulching | Disponible | Voir la pièce |
| 24 | 66070724R | Kit roue | Disponible | Voir la pièce |
| 24 | 66070724R | Kit roue | Disponible | Voir la pièce |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 26 | 66070848R | Enjoliveur | Disponible | Voir la pièce |
| 26 | 66070848R | Enjoliveur | Disponible | Voir la pièce |
| 27 | 66070945R | Poignee | Disponible | Voir la pièce |
| 27 | 66070945R | Poignee | Disponible | Voir la pièce |
| 28 | 3906150R | Vis | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Disponible | Voir la pièce |
| 30 | 8202126R | Clavette | Disponible | Voir la pièce |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 33 | 3960178R | Vis | Disponible | Voir la pièce |
| 34 | 66070940R | Protection | Disponible | Voir la pièce |
| 35 | 66110794 | Kit etiquettes | Disponible | Voir la pièce |
| 36 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 36 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 37 | 3064037R | Rondelle | Non reliée | |
| 38 | 66110828R | Bouchon mulching | Disponible | Voir la pièce |
| 39 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 40 | 66060317BR | Pivot | Disponible | Voir la pièce |
| 41 | 66110679 | Kit etiquettes | Disponible | Voir la pièce |
