Vue Éclatée SA 18
Retrouvez les pièces détachées, références et repères disponibles pour SA 18.

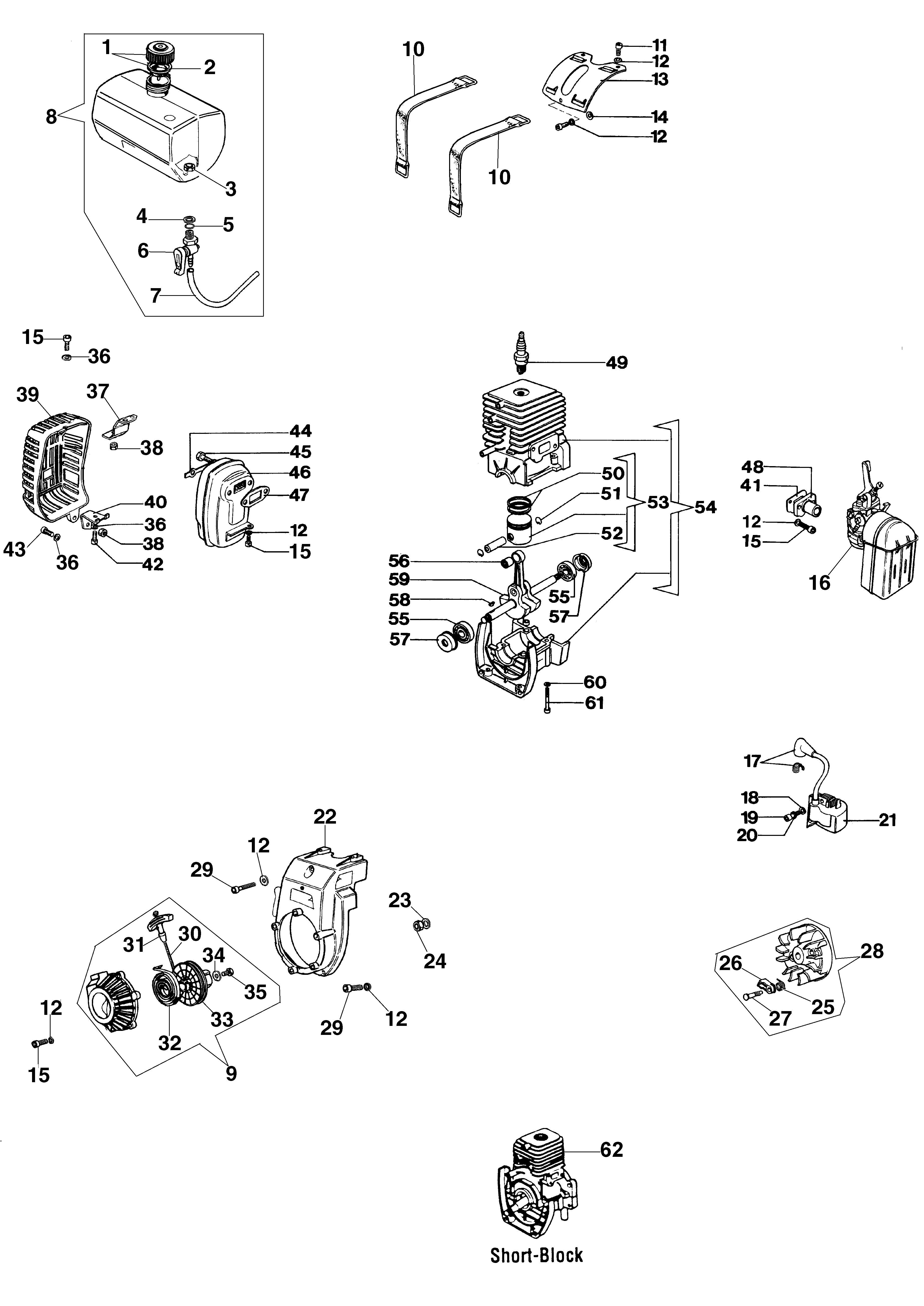

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 300000022R | Bouchon | Disponible | Voir la pièce |
| 2 | 300000025 | Joint | Disponible | Voir la pièce |
| 3 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 4 | 3055098R | Bague | Non reliée | |
| 5 | 3049006R | Bague or | Disponible | Voir la pièce |
| 6 | 300000029AR | Robinet | Disponible | Voir la pièce |
| 7 | 300000026AR | Tuyau | Non reliée | |
| 8 | 300000020R | Réservoir mix | Disponible | Voir la pièce |
| 9 | 4221072R | Carter | Disponible | Voir la pièce |
| 10 | 4098179 | Elastique | Disponible | Voir la pièce |
| 10 | 4098179 | Elastique | Disponible | Voir la pièce |
| 11 | 3801008R | Vis | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 13 | 300000013 | Support | Disponible | Voir la pièce |
| 14 | 4138302 | Rondelle | Disponible | Voir la pièce |
| 15 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 3801010R | Goupille | Disponible | Voir la pièce |
| 16 | 340000079A | Carburateur SHA14/9L | Disponible | Voir la pièce |
| 17 | 4098064R | Capot de bougie | Non reliée | |
| 18 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 19 | 3801007R | Vis | Disponible | Voir la pièce |
| 20 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 21 | 2501009R | Bobine | Disponible | Voir la pièce |
| 22 | 4174317R | Carter | Disponible | Voir la pièce |
| 23 | 3916008R | Rondelle | Non reliée | |
| 24 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 25 | 301000193A | Ressort | Disponible | Voir la pièce |
| 26 | 300000038R | Flasque | Disponible | Voir la pièce |
| 27 | 004000436R | Pivot | Non reliée | |
| 28 | 4138446AR | Volant | Disponible | Voir la pièce |
| 29 | 3801015R | Vis | Disponible | Voir la pièce |
| 29 | 3801015R | Vis | Disponible | Voir la pièce |
| 30 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 31 | 4191020AR | Poignée de démarrage | Non reliée | |
| 32 | 004000132R | Ressort | Non reliée | |
| 33 | 4138438BR | Poulie | Disponible | Voir la pièce |
| 34 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 35 | 3960111R | Vis | Non reliée | |
| 36 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 36 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 36 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 37 | 4098491 | Support | Disponible | Voir la pièce |
| 38 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 38 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 39 | 4098465A | Couvre-pot | Disponible | Voir la pièce |
| 40 | 4151097 | Support | Disponible | Voir la pièce |
| 41 | 300000036 | Joint | Disponible | Voir la pièce |
| 42 | 4175080R | Vis | Disponible | Voir la pièce |
| 43 | 3801009R | Vis | Non reliée | |
| 44 | 4095211R | Bride | Disponible | Voir la pièce |
| 45 | 3806044 | Vis | Disponible | Voir la pièce |
| 46 | 4098034DR | Pot | Disponible | Voir la pièce |
| 47 | 4095036R | Joint | Disponible | Voir la pièce |
| 48 | 300000034 | Collecteur | Disponible | Voir la pièce |
| 49 | 3055101R | Bougie | Non reliée | |
| 50 | 61050046R | Segment | Non reliée | |
| 51 | 004900061R | Bague | Disponible | Voir la pièce |
| 52 | 4179036R | Axe piston | Disponible | Voir la pièce |
| 53 | 4100330A | Piston complet Ø36 | Disponible | Voir la pièce |
| 54 | 4221044A | Carter moteur | Disponible | Voir la pièce |
| 55 | 094000006R | Roulement | Disponible | Voir la pièce |
| 55 | 094000006R | Roulement | Disponible | Voir la pièce |
| 56 | 3037005R | Roulement | Non reliée | |
| 57 | 3050009R | Bague | Disponible | Voir la pièce |
| 57 | 3050009R | Bague | Disponible | Voir la pièce |
| 58 | 4098232R | Clavette | Disponible | Voir la pièce |
| 59 | 300000282R | Vilebrequin | Disponible | Voir la pièce |
| 60 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 61 | 3801030R | Vis | Disponible | Voir la pièce |
| 62 | 340000190R | Short block | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 320000001R | Bouchon compl. | Disponible | Voir la pièce |
| 2 | 3049019 | Bague or | Disponible | Voir la pièce |
| 3 | 310000010 | Bouchon | Disponible | Voir la pièce |
| 4 | 3049018R | Bague or | Disponible | Voir la pièce |
| 5 | 320000010R | Corp pompe | Non reliée | |
| 6 | 310000004 | Ventilateur | Disponible | Voir la pièce |
| 7 | 55022019 | Mechanical seal | Non reliée | |
| 8 | 3049017R | Bague | Disponible | Voir la pièce |
| 9 | 310000003A | Flasque | Disponible | Voir la pièce |
| 10 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | 4221071 | Cable | Disponible | Voir la pièce |
| 13 | 2317013R | Protection | Disponible | Voir la pièce |
| 14 | 2317021R | Interrupteur | Non reliée | |
| 15 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 15 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 16 | 340000031 | Tube spiralé Ø1 longueur 4 mètres pour sa 18 diy | Disponible | Voir la pièce |
| 17 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 18 | 3801032R | Vis | Disponible | Voir la pièce |
| 19 | 005200228R | Support | Disponible | Voir la pièce |
| 20 | 4221012R | Pivot | Non reliée | |
| 21 | 4221040 | Pied | Disponible | Voir la pièce |
| 22 | 340000001R | Filtre | Disponible | Voir la pièce |
| 23 | 330000008R | Joint | Disponible | Voir la pièce |
| 24 | 340000002R | Jeu de raccords | Disponible | Voir la pièce |

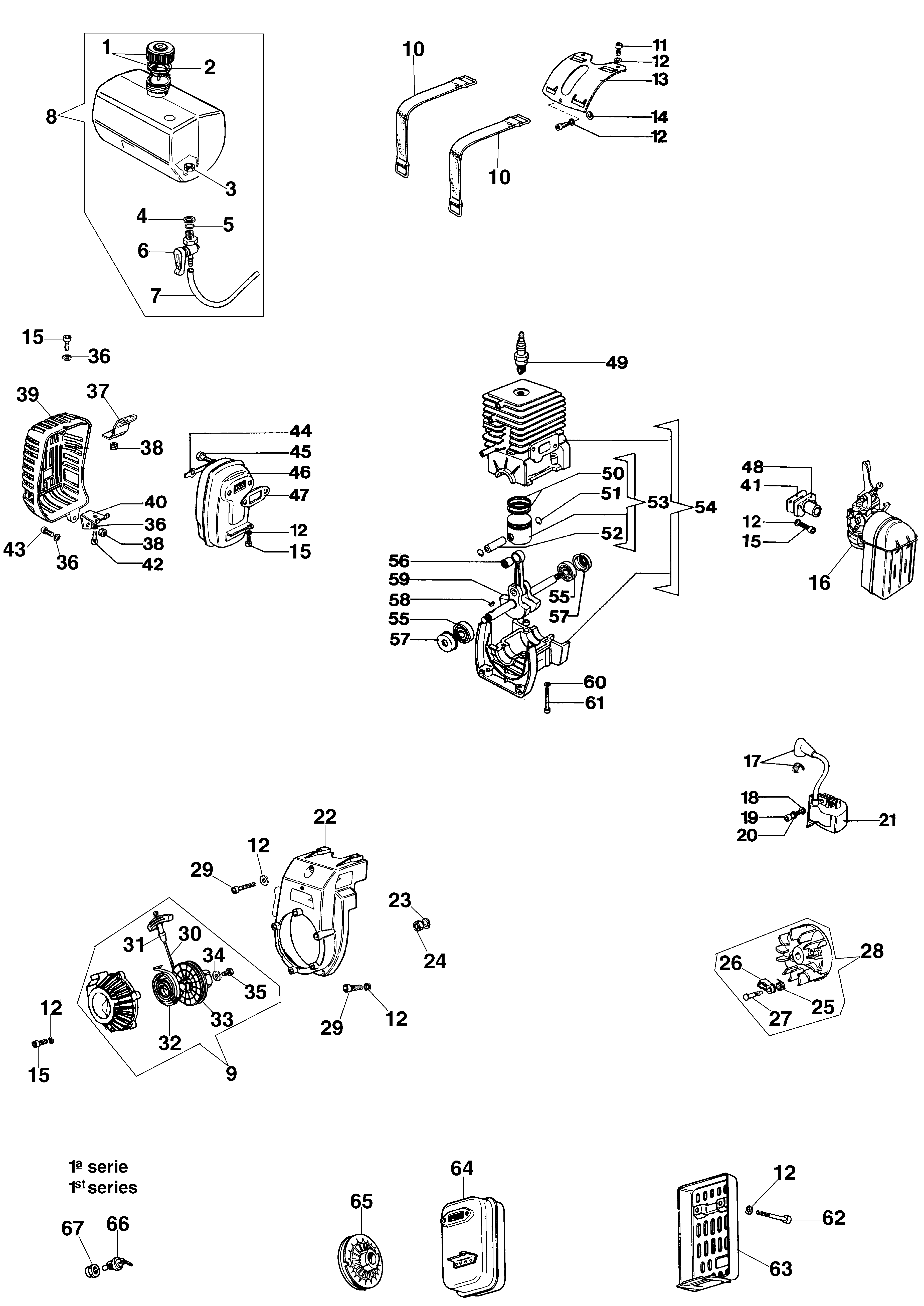

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 300000022R | Bouchon | Disponible | Voir la pièce |
| 2 | 300000025 | Joint | Disponible | Voir la pièce |
| 3 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 4 | 3055098R | Bague | Non reliée | |
| 5 | 3049006R | Bague or | Disponible | Voir la pièce |
| 6 | 300000029AR | Robinet | Disponible | Voir la pièce |
| 7 | 300000026AR | Tuyau | Non reliée | |
| 8 | 300000020R | Réservoir mix | Disponible | Voir la pièce |
| 9 | 4221072R | Carter | Disponible | Voir la pièce |
| 10 | 4098179 | Elastique | Disponible | Voir la pièce |
| 10 | 4098179 | Elastique | Disponible | Voir la pièce |
| 11 | 3801008R | Vis | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 13 | 300000013 | Support | Disponible | Voir la pièce |
| 14 | 4138302 | Rondelle | Disponible | Voir la pièce |
| 15 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 3801010R | Goupille | Disponible | Voir la pièce |
| 16 | 340000079A | Carburateur SHA14/9L | Disponible | Voir la pièce |
| 17 | 4098064R | Capot de bougie | Non reliée | |
| 18 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 19 | 3801007R | Vis | Disponible | Voir la pièce |
| 20 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 21 | 2501009R | Bobine | Disponible | Voir la pièce |
| 22 | 4174317R | Carter | Disponible | Voir la pièce |
| 23 | 3916008R | Rondelle | Non reliée | |
| 24 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 25 | 301000193A | Ressort | Disponible | Voir la pièce |
| 26 | 300000038R | Flasque | Disponible | Voir la pièce |
| 27 | 004000436R | Pivot | Non reliée | |
| 28 | 4138446AR | Volant | Disponible | Voir la pièce |
| 29 | 3801015R | Vis | Disponible | Voir la pièce |
| 29 | 3801015R | Vis | Disponible | Voir la pièce |
| 30 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 31 | 4191020AR | Poignée de démarrage | Non reliée | |
| 32 | 004000132R | Ressort | Non reliée | |
| 33 | 4138438BR | Poulie | Disponible | Voir la pièce |
| 34 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 35 | 3960111R | Vis | Non reliée | |
| 36 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 36 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 36 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 37 | 4098491 | Support | Disponible | Voir la pièce |
| 38 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 38 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 39 | 4098465A | Couvre-pot | Disponible | Voir la pièce |
| 40 | 4151097 | Support | Disponible | Voir la pièce |
| 41 | 300000036 | Joint | Disponible | Voir la pièce |
| 42 | 4175080R | Vis | Disponible | Voir la pièce |
| 43 | 3801009R | Vis | Non reliée | |
| 44 | 4095211R | Bride | Disponible | Voir la pièce |
| 45 | 3806044 | Vis | Disponible | Voir la pièce |
| 46 | 4098034DR | Pot | Disponible | Voir la pièce |
| 47 | 4095036R | Joint | Disponible | Voir la pièce |
| 48 | 300000034 | Collecteur | Disponible | Voir la pièce |
| 49 | 3055101R | Bougie | Non reliée | |
| 50 | 61050046R | Segment | Non reliée | |
| 51 | 093000167R | Bague | Disponible | Voir la pièce |
| 52 | 003300951 | Axe piston | Disponible | Voir la pièce |
| 53 | 300000069A | Piston complet Ø36 | Disponible | Voir la pièce |
| 54 | - | N | Non reliée | |
| 55 | 094000006R | Roulement | Disponible | Voir la pièce |
| 55 | 094000006R | Roulement | Disponible | Voir la pièce |
| 56 | 3037009 | Roulement | Disponible | Voir la pièce |
| 57 | 3050009R | Bague | Disponible | Voir la pièce |
| 57 | 3050009R | Bague | Disponible | Voir la pièce |
| 58 | 4098232R | Clavette | Disponible | Voir la pièce |
| 59 | 300000282R | Vilebrequin | Disponible | Voir la pièce |
| 60 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 61 | 3801030R | Vis | Disponible | Voir la pièce |
| 62 | 301000046 | Vis | Disponible | Voir la pièce |
| 63 | 341000009 | Protection | Disponible | Voir la pièce |
| 64 | 300000154A | Pot | Disponible | Voir la pièce |
| 65 | 300000016R | Poulie | Disponible | Voir la pièce |
| 66 | 006000374 | Interrupteur | Disponible | Voir la pièce |
| 67 | 2317005A | Ecrou | Disponible | Voir la pièce |

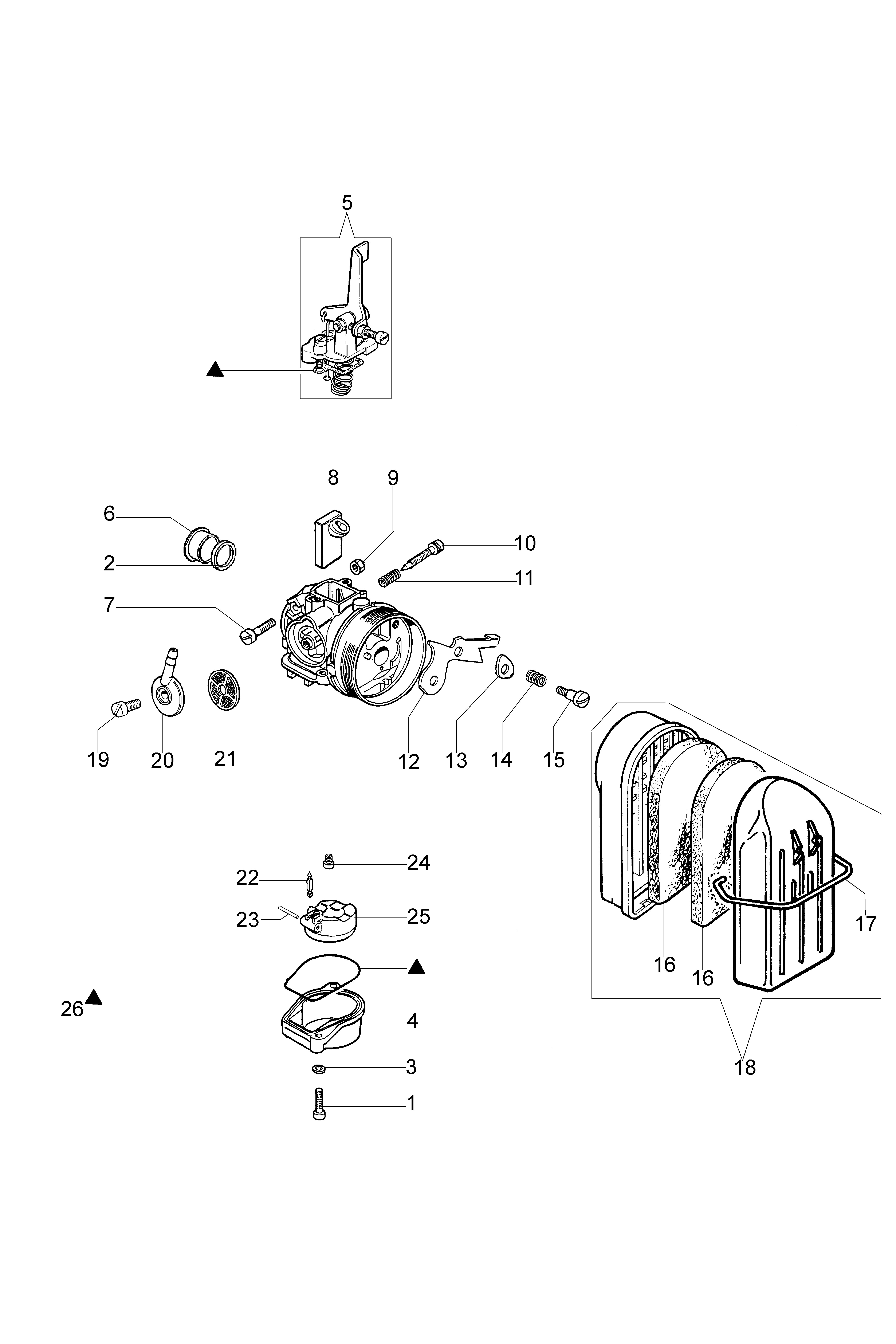

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3908005 | Vis | Disponible | Voir la pièce |
| 2 | 300000267 | Joint | Disponible | Voir la pièce |
| 3 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 4 | 300000079 | Reservoir | Disponible | Voir la pièce |
| 5 | 300000074 | Kit levier | Disponible | Voir la pièce |
| 6 | 300000266R | Bague | Non reliée | |
| 7 | 3801026R | Pivot | Disponible | Voir la pièce |
| 8 | 302000157 | Soupape | Disponible | Voir la pièce |
| 9 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 10 | 300000221 | Vis | Disponible | Voir la pièce |
| 11 | 300000220 | Ressort | Disponible | Voir la pièce |
| 12 | 300000195 | Soupape | Disponible | Voir la pièce |
| 13 | 300000226 | Clip | Disponible | Voir la pièce |
| 14 | 300000227 | Ressort | Disponible | Voir la pièce |
| 15 | 300000228 | Pivot | Disponible | Voir la pièce |
| 16 | 365200072R | Filtre | Non reliée | |
| 16 | 365200072R | Filtre | Non reliée | |
| 17 | 365200074R | Ressort | Disponible | Voir la pièce |
| 18 | 365200077 | Kit filtre air | Disponible | Voir la pièce |
| 19 | 300000215 | Vis | Disponible | Voir la pièce |
| 20 | 300000216R | Jeu de raccords | Non reliée | |
| 21 | 300000217R | Filtre mix | Non reliée | |
| 22 | 300000222R | Epingle | Disponible | Voir la pièce |
| 23 | 300000225 | Pivot | Disponible | Voir la pièce |
| 24 | 302000156R | Gicleur | Non reliée | |
| 25 | 300000198 | Flotteur | Non reliée | |
| 26 | 300000073 | Kit joints | Disponible | Voir la pièce |
