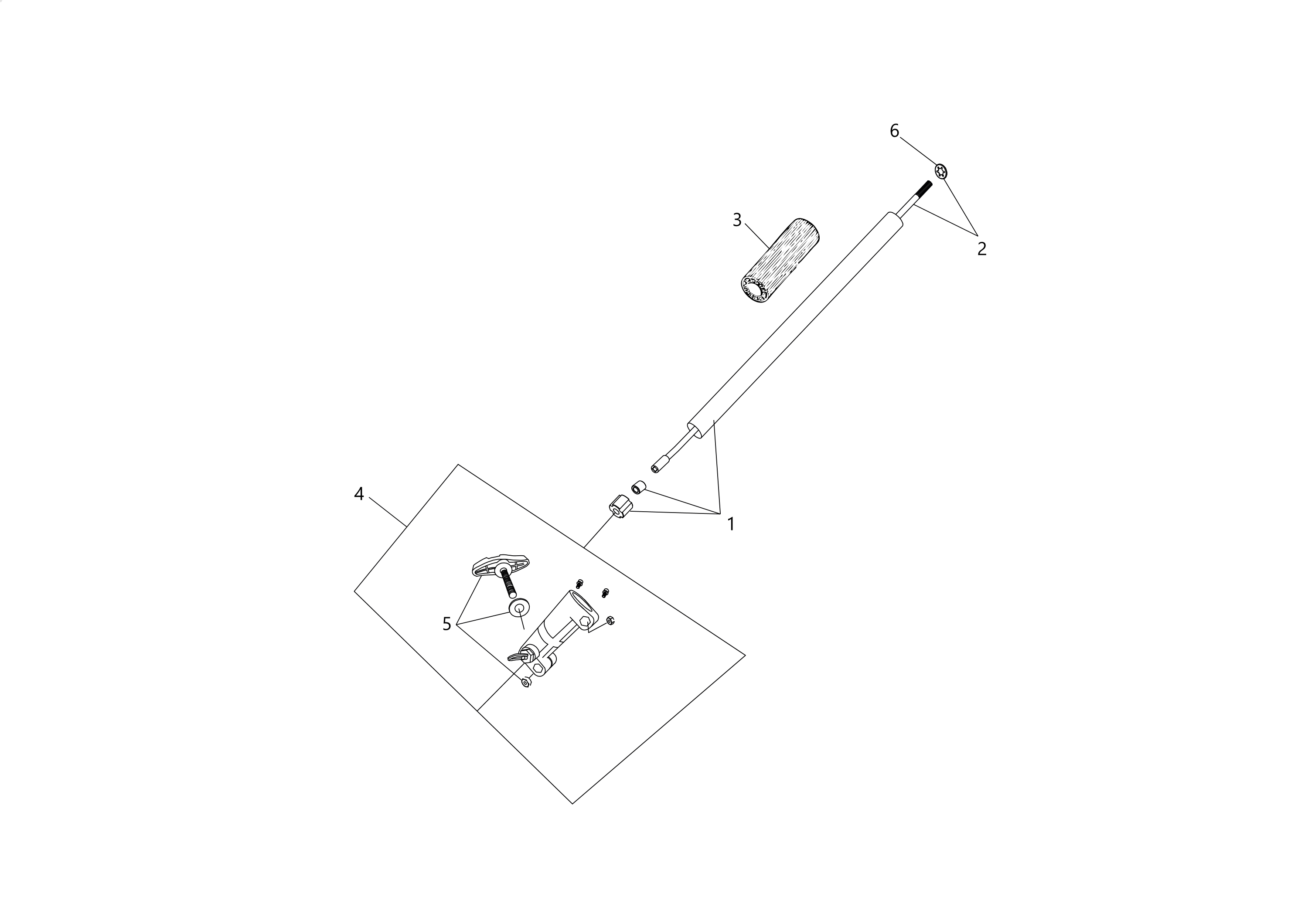

Vue Éclatée Application (Tuyau) BCH 250 D
Retrouvez les pièces détachées, références et repères disponibles pour Application (Tuyau) BCH 250 D.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BF000070R | Tuyau | Disponible | Voir la pièce |
| 2 | 61460088 | Arbre compl. | Disponible | Voir la pièce |
| 3 | BF000068R | Poignee | Disponible | Voir la pièce |
| 4 | BF000064R | Connection | Disponible | Voir la pièce |
| 5 | 61460087 | Poignée | Disponible | Voir la pièce |
| 6 | BF000063R | Bague seeger | Disponible | Voir la pièce |
