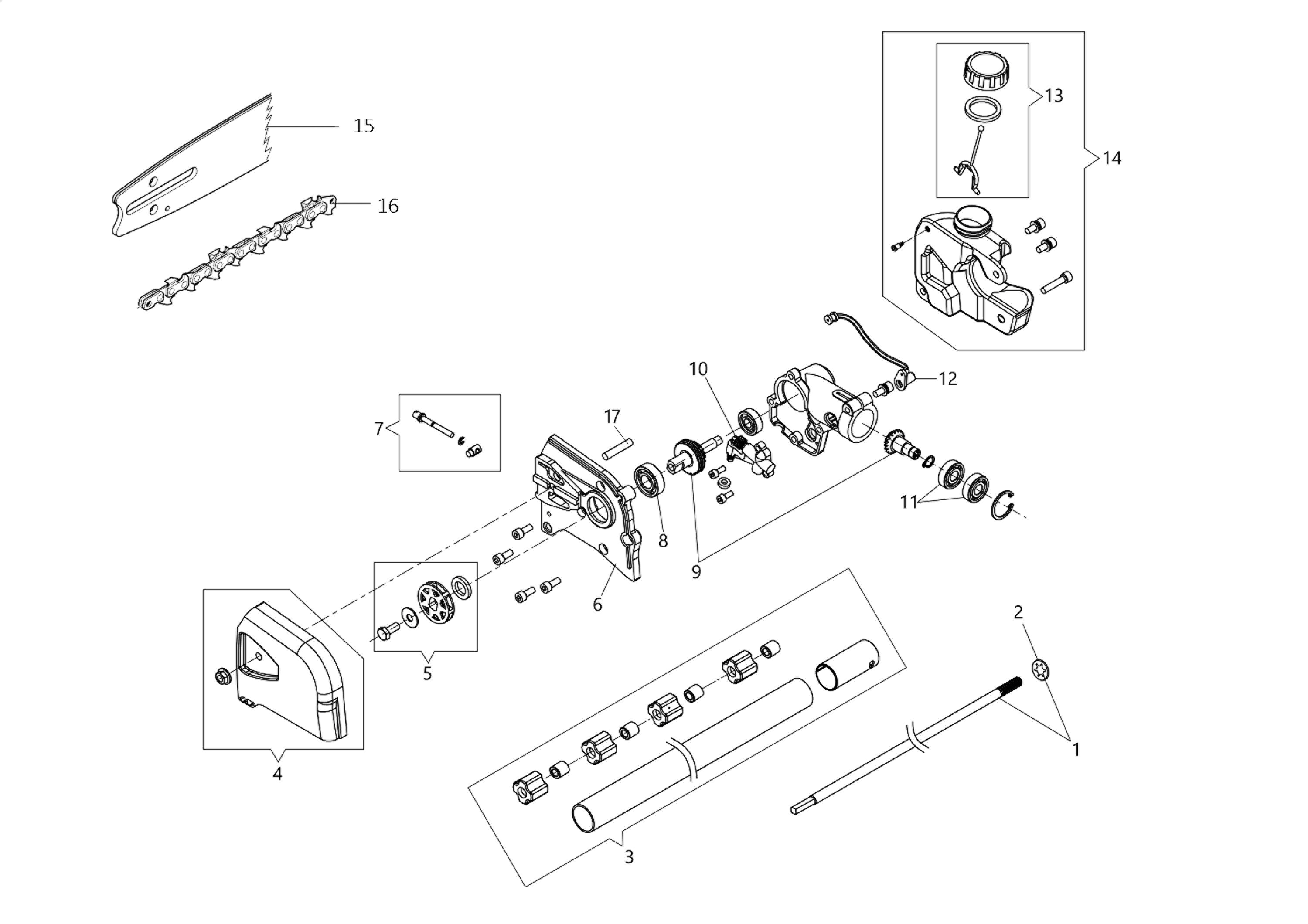

Vue Éclatée Application (Elagueuses sur perche) BCH 250 D
Retrouvez les pièces détachées, références et repères disponibles pour Application (Elagueuses sur perche) BCH 250 D.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61460089 | Arbre compl. | Disponible | Voir la pièce |
| 2 | BF000063R | Bague seeger | Disponible | Voir la pièce |
| 3 | BF000073R | Tuyau | Disponible | Voir la pièce |
| 4 | 61460091 | Carter chaine | Disponible | Voir la pièce |
| 5 | 61460099 | Jeu pignon et engrenage | Disponible | Voir la pièce |
| 6 | BF000080R | Carter | Disponible | Voir la pièce |
| 7 | 61460092 | Kit vis tension | Disponible | Voir la pièce |
| 8 | BF000084R | Roulement | Disponible | Voir la pièce |
| 9 | 61460093 | Kit engranages | Disponible | Voir la pièce |
| 10 | BF000087R | Pompe huile | Disponible | Voir la pièce |
| 11 | BF000088R | Roulement | Disponible | Voir la pièce |
| 12 | BF000089R | Tuyau | Disponible | Voir la pièce |
| 13 | BF000090R | Bouchon | Disponible | Voir la pièce |
| 14 | BF000091R | Reservoir complet | Disponible | Voir la pièce |
| 15 | 61542010R | Guide 10 | Disponible | Voir la pièce |
| 16 | 30629012C | Chaine .3/8 | Disponible | Voir la pièce |
| 17 | W000112 | Goujon | Disponible | Voir la pièce |
