Vue Éclatée Application (Dèbroussailleuse) BCH 250
Retrouvez les pièces détachées, références et repères disponibles pour Application (Dèbroussailleuse) BCH 250.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61469100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 61460049 | Bague | Disponible | Voir la pièce |
| 5 | 63100018R | Kit ressor | Disponible | Voir la pièce |
| 6 | 61460023 | Bobine | Disponible | Voir la pièce |
| 7 | 61460022 | Pommeau | Disponible | Voir la pièce |
| 8 | 61460051 | Couvercle inferieur | Disponible | Voir la pièce |
| 9 | 63120042R | Insert (male) | Non reliée | |
| 10 | 61460055 | Kit protection | Disponible | Voir la pièce |

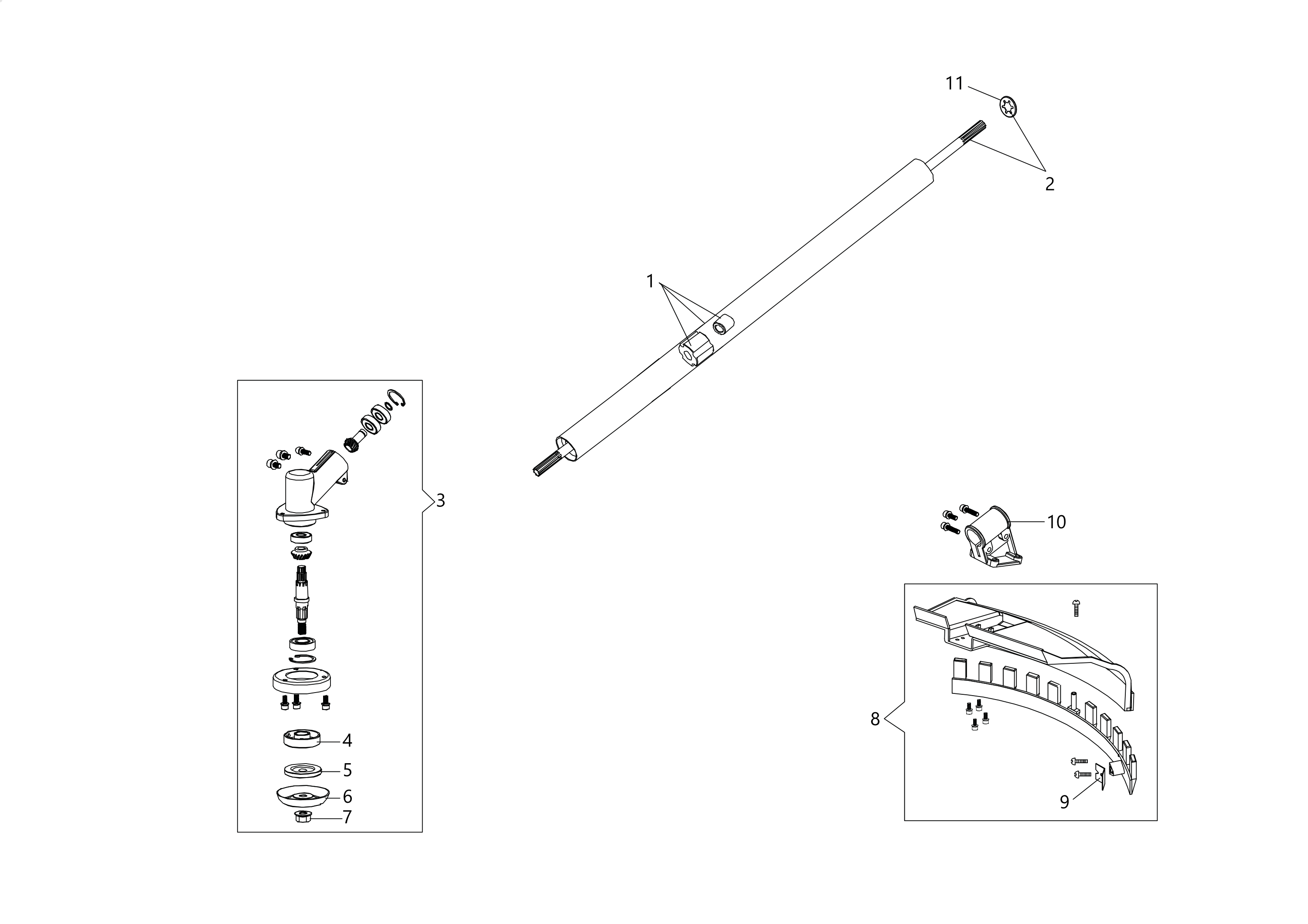

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BF000071R | Tuyau | Disponible | Voir la pièce |
| 2 | 61460089 | Arbre compl. | Disponible | Voir la pièce |
| 3 | BF000144R | Couple conique Ø26 | Disponible | Voir la pièce |
| 4 | BF000037R | Moyeu | Disponible | Voir la pièce |
| 5 | BF000038R | Flasque | Disponible | Voir la pièce |
| 6 | BF000036R | Protection | Disponible | Voir la pièce |
| 7 | BF000007R | Ecrou | Disponible | Voir la pièce |
| 8 | BF000029R | Kit protection | Non reliée | |
| 9 | BF000009R | Lame | Disponible | Voir la pièce |
| 10 | BF000008R | Etrier | Disponible | Voir la pièce |
| 11 | BF000063R | Bague seeger | Disponible | Voir la pièce |
