Vue Éclatée GSi 30
Retrouvez les pièces détachées, références et repères disponibles pour GSi 30.

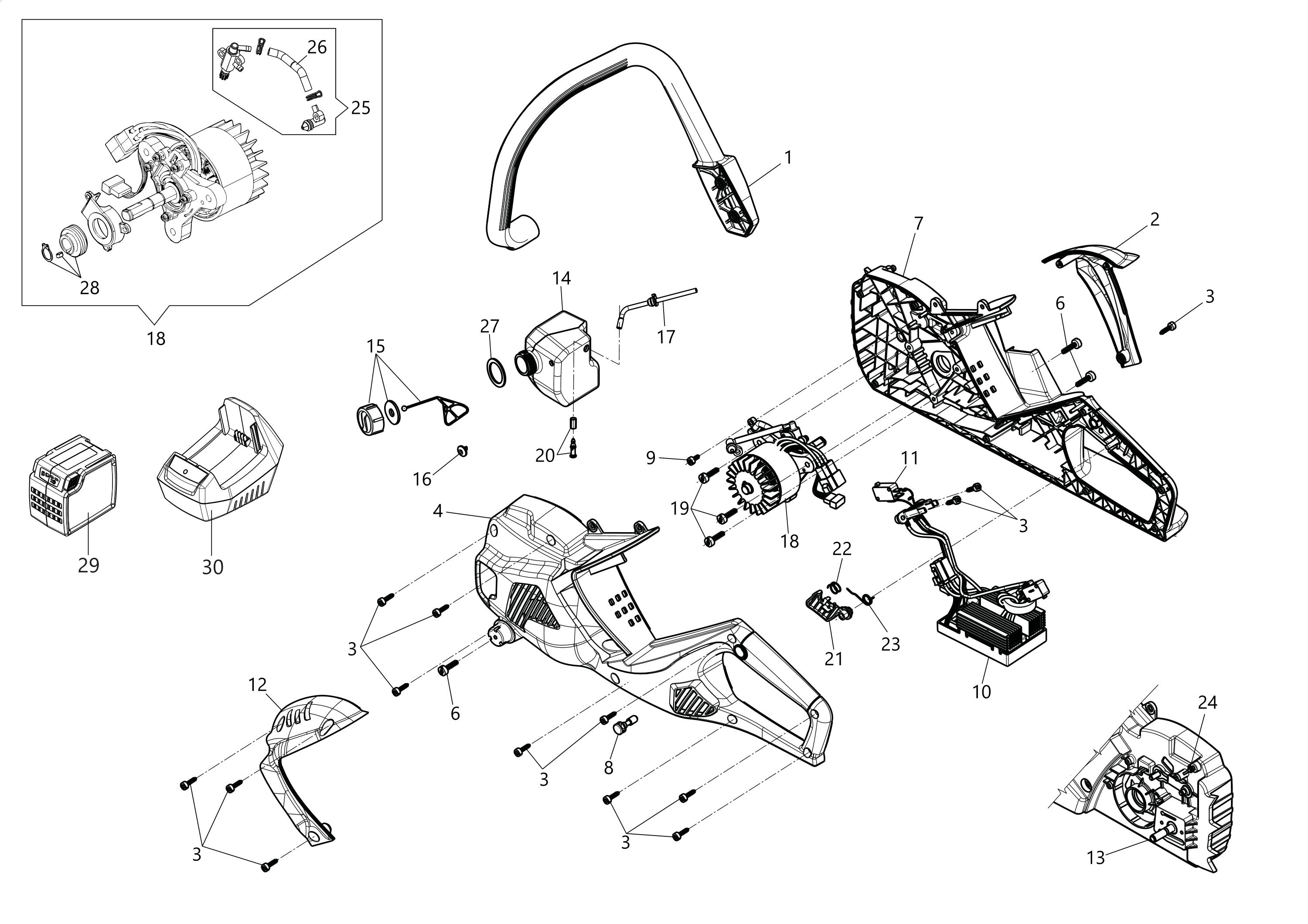

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54050021R | Poignee | Disponible | Voir la pièce |
| 2 | 54050004R | Calotte | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 4 | 54050038BR | Demi-carter | Disponible | Voir la pièce |
| 6 | 3893060R | Vis | Disponible | Voir la pièce |
| 6 | 3893060R | Vis | Disponible | Voir la pièce |
| 7 | 54050002BR | Demi-carter | Disponible | Voir la pièce |
| 8 | 54050019R | Bouton (bloc) | Disponible | Voir la pièce |
| 9 | 3893013R | Vis | Disponible | Voir la pièce |
| 10 | 54052001AR | Parties électriques | Disponible | Voir la pièce |
| 11 | 54070015R | Interrupteur | Disponible | Voir la pièce |
| 12 | 54050003R | Calotte | Disponible | Voir la pièce |
| 13 | 50050052R | Goujon | Non reliée | |
| 14 | 54050069R | Reservoir | Disponible | Voir la pièce |
| 15 | 54050067R | Bouchon huile | Disponible | Voir la pièce |
| 16 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 17 | 54050066R | Tuyau d | Disponible | Voir la pièce |
| 18 | 54052005R | Moteur complet | Disponible | Voir la pièce |
| 18 | 54052005R | Moteur complet | Disponible | Voir la pièce |
| 19 | 3893060R | Vis | Disponible | Voir la pièce |
| 20 | 50072010BR | Filtre huile | Disponible | Voir la pièce |
| 21 | 54050072R | Levier accelerateur | Disponible | Voir la pièce |
| 22 | 54050020R | Ressort | Disponible | Voir la pièce |
| 23 | 54050076R | Ressort | Disponible | Voir la pièce |
| 24 | 50010243R | Pivot | Disponible | Voir la pièce |
| 25 | LR000090R | Jeu pompe huile | Disponible | Voir la pièce |
| 26 | LR000092R | Tuyau d | Disponible | Voir la pièce |
| 27 | 54050070R | Joint | Disponible | Voir la pièce |
| 28 | LR000091R | Kit vis sans fin | Disponible | Voir la pièce |
| 29 | 54030031A | Batterie | Non reliée | |
| 30 | 54030007 | Charge batterie | Non reliée | |
| 30 | 54030018 | Charge batterie | Non reliée |

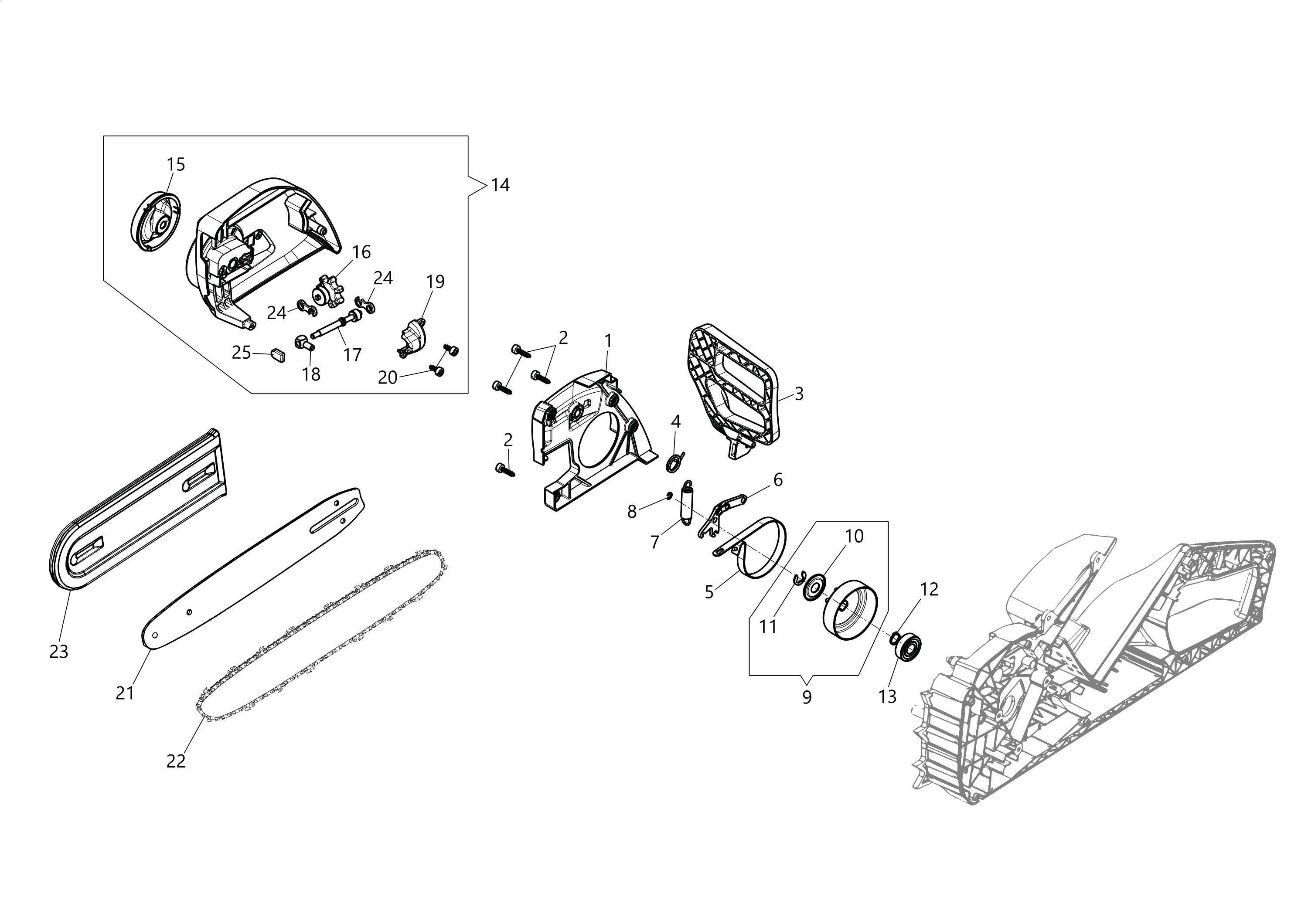

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54050007AR | Couvercle de frein | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 54050010R | Protection | Disponible | Voir la pièce |
| 4 | 54050074R | Ressort | Disponible | Voir la pièce |
| 5 | 54050009R | Bande de frein | Disponible | Voir la pièce |
| 6 | 54050079R | Levier | Non reliée | |
| 7 | 54050075R | Ressort | Disponible | Voir la pièce |
| 8 | 3026003R | Bague | Disponible | Voir la pièce |
| 9 | 54050095 | Kit cloche embr. | Disponible | Voir la pièce |
| 10 | 50250066R | Entretoise | Disponible | Voir la pièce |
| 11 | 3026007R | Bague | Disponible | Voir la pièce |
| 12 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 13 | 3035230R | Roulement | Disponible | Voir la pièce |
| 14 | 54052006AR | Carter chaine | Disponible | Voir la pièce |
| 15 | 54050028AR | Collier | Disponible | Voir la pièce |
| 16 | 54050030R | Pommeau | Disponible | Voir la pièce |
| 17 | 54050049R | Vis tension | Disponible | Voir la pièce |
| 18 | 54050026R | Ecrou | Disponible | Voir la pièce |
| 19 | 54050025AR | Couvercle | Disponible | Voir la pièce |
| 20 | 3893009R | Vis tension | Disponible | Voir la pièce |
| 21 | 54050043R | Guide 12" - cm 30 | Disponible | Voir la pièce |
| 22 | 30629041C | Chaine .3/8 | Disponible | Voir la pièce |
| 23 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |
| 24 | 54050064R | Bielle | Disponible | Voir la pièce |
| 24 | 54050064R | Bielle | Disponible | Voir la pièce |
| 25 | 54050065AR | Arrêt | Disponible | Voir la pièce |
