Vue Éclatée DEBT 57
Retrouvez les pièces détachées, références et repères disponibles pour DEBT 57.

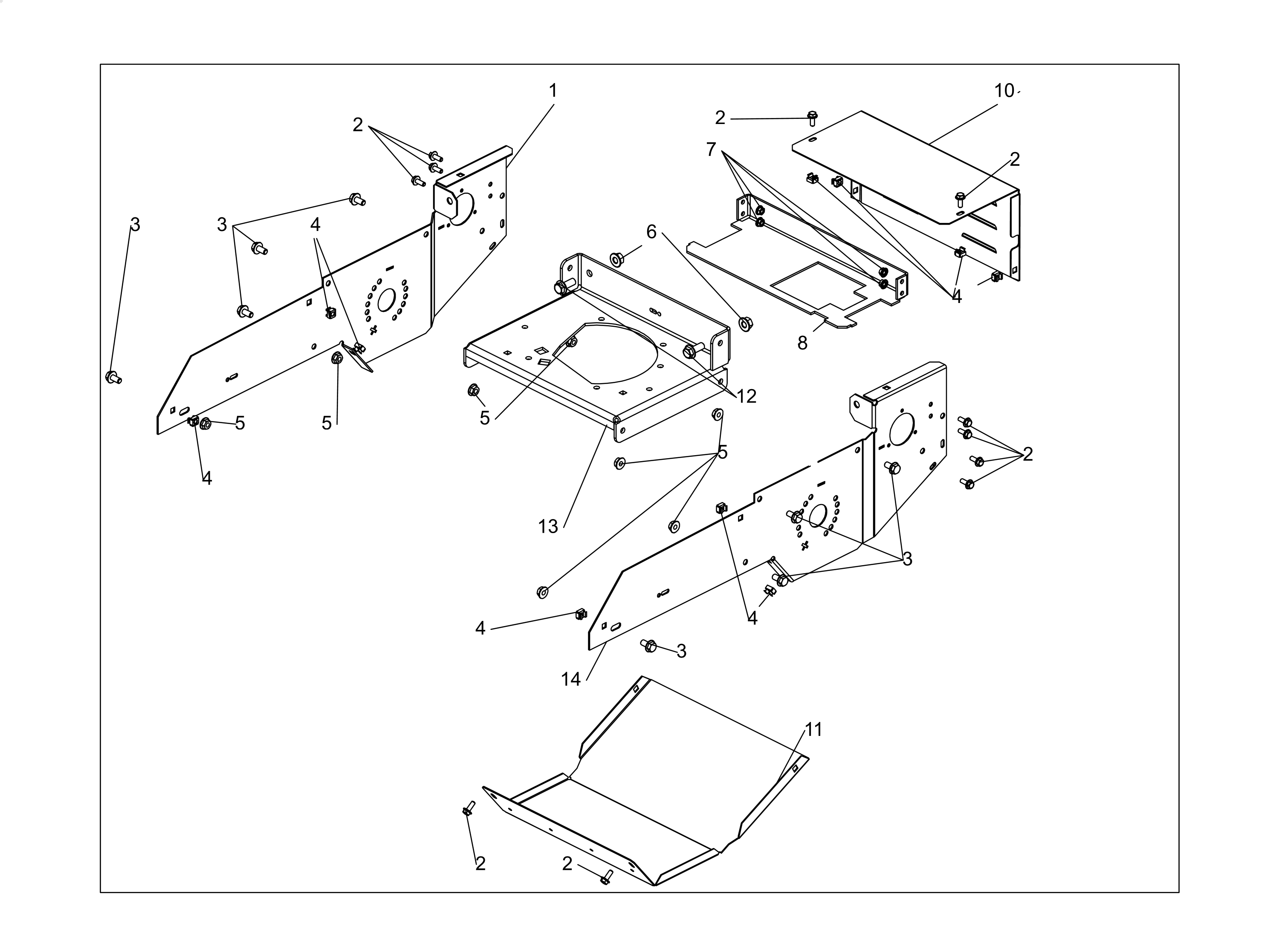

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4602003709 | Carter droit | Disponible | Voir la pièce |
| 2 | 0300010609 | VIS | Disponible | Voir la pièce |
| 2 | 0300010609 | VIS | Disponible | Voir la pièce |
| 2 | 0300010609 | VIS | Disponible | Voir la pièce |
| 2 | 0300010609 | VIS | Disponible | Voir la pièce |
| 2 | 0300010609 | VIS | Disponible | Voir la pièce |
| 2 | 0300010609 | VIS | Disponible | Voir la pièce |
| 3 | 0300010815 | VIS | Non reliée | |
| 3 | 0300010815 | VIS | Non reliée | |
| 3 | 0300010815 | VIS | Non reliée | |
| 3 | 0300010815 | VIS | Non reliée | |
| 4 | 0300230603 | Ecrou | Disponible | Voir la pièce |
| 4 | 0300230603 | Ecrou | Disponible | Voir la pièce |
| 4 | 0300230603 | Ecrou | Disponible | Voir la pièce |
| 4 | 0300230603 | Ecrou | Disponible | Voir la pièce |
| 4 | 0300230603 | Ecrou | Disponible | Voir la pièce |
| 5 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 5 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 5 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 5 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 6 | 0300261001 | ECROU | Disponible | Voir la pièce |
| 7 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 8 | 4602003712 | Plaque inférieure | Disponible | Voir la pièce |
| 10 | 4602003708 | Carter arrière | Disponible | Voir la pièce |
| 11 | 4602003711 | Tôle | Disponible | Voir la pièce |
| 12 | 0300011039 | VIS | Disponible | Voir la pièce |
| 13 | 5202033705 | Chassis | Disponible | Voir la pièce |
| 14 | 4602003710 | Carter gauche | Disponible | Voir la pièce |

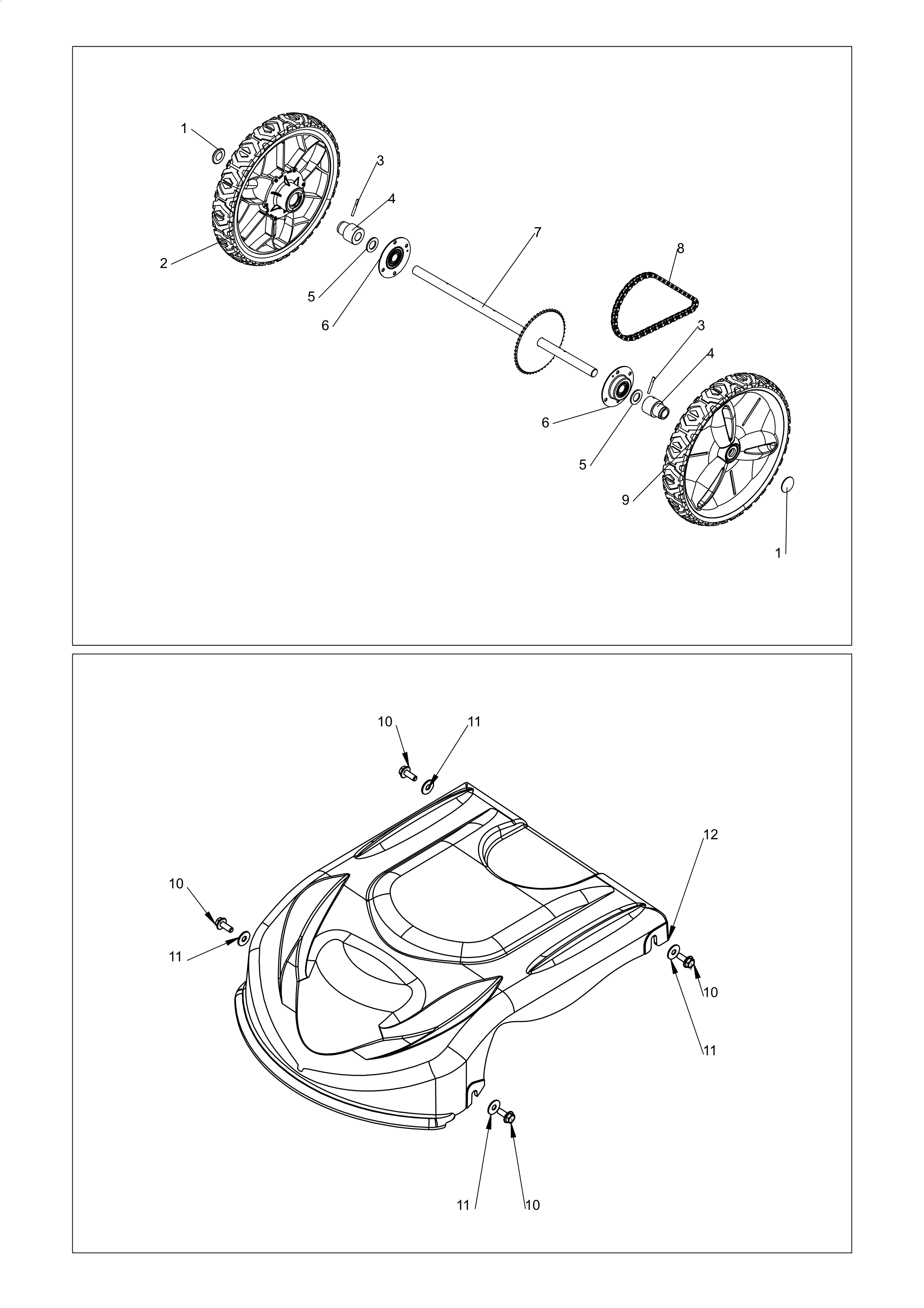

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300702001 | ENJOLIVEUR | Non reliée | |
| 1 | 0300702001 | ENJOLIVEUR | Non reliée | |
| 2 | 4001000004 | Roue droite | Disponible | Voir la pièce |
| 3 | 0301020005 | Goupille | Non reliée | |
| 3 | 0301020005 | Goupille | Non reliée | |
| 4 | 0302030048 | Moyeu de roue | Non reliée | |
| 4 | 0302030048 | Moyeu de roue | Non reliée | |
| 5 | 0300402001 | RONDELLE | Non reliée | |
| 5 | 0300402001 | RONDELLE | Non reliée | |
| 6 | 5201020019 | Palier | Disponible | Voir la pièce |
| 6 | 5201020019 | Palier | Disponible | Voir la pièce |
| 7 | 4603000017 | Arbre | Disponible | Voir la pièce |
| 8 | 0306020053 | Chaine | Disponible | Voir la pièce |
| 9 | 4001000003 | Roue gauche | Disponible | Voir la pièce |
| 10 | 0300010609 | VIS | Disponible | Voir la pièce |
| 10 | 0300010609 | VIS | Disponible | Voir la pièce |
| 10 | 0300010609 | VIS | Disponible | Voir la pièce |
| 10 | 0300010609 | VIS | Disponible | Voir la pièce |
| 11 | 0300400601 | RONDELLE | Disponible | Voir la pièce |
| 11 | 0300400601 | RONDELLE | Disponible | Voir la pièce |
| 11 | 0300400601 | RONDELLE | Disponible | Voir la pièce |
| 11 | 0300400601 | RONDELLE | Disponible | Voir la pièce |
| 12 | 0340450004 | Capot | Disponible | Voir la pièce |

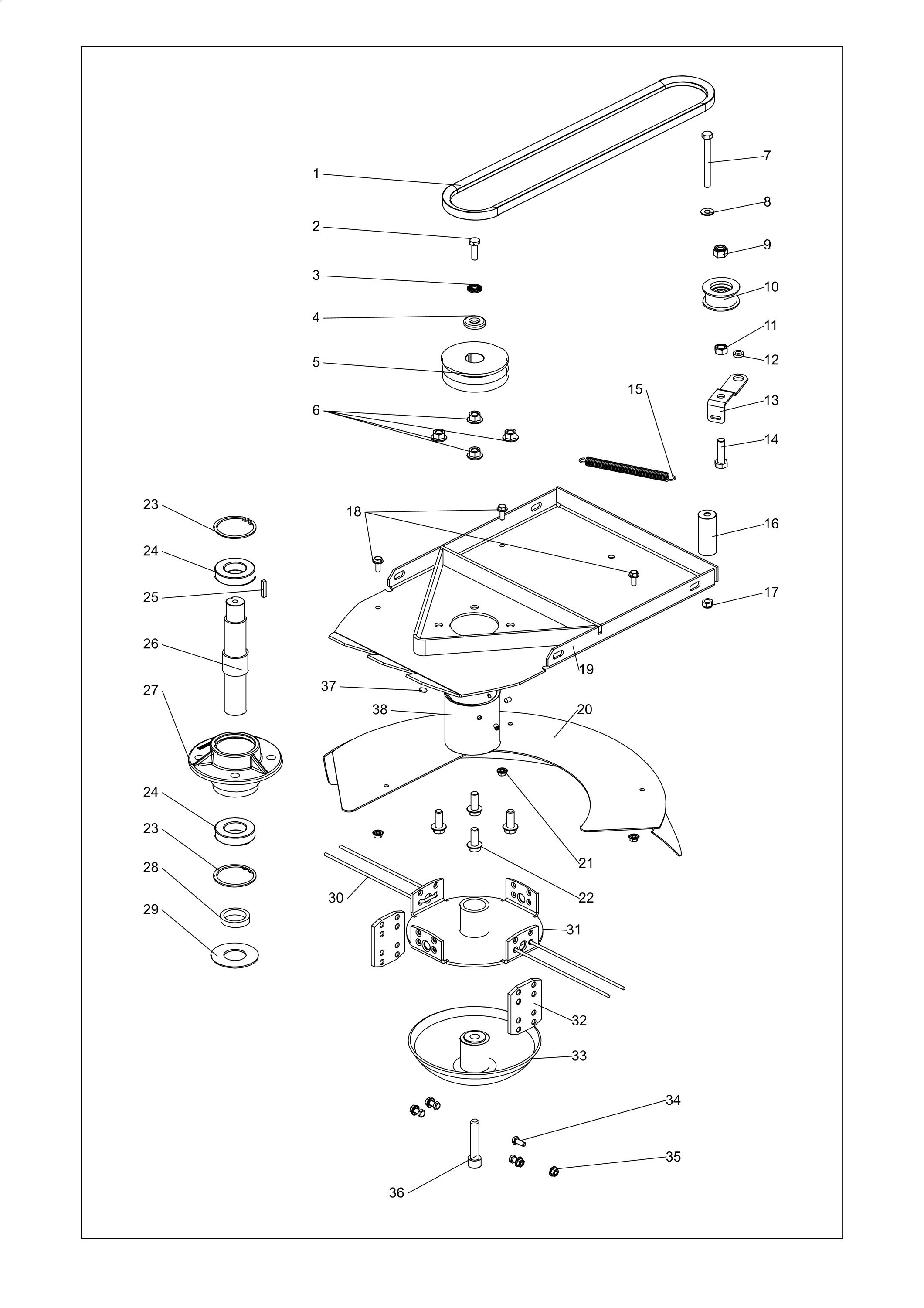

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0306030104 | Courroie | Disponible | Voir la pièce |
| 2 | 0300090801 | VIS | Non reliée | |
| 3 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 4 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 5 | 0306060072 | Poulie | Disponible | Voir la pièce |
| 6 | 0300261001 | ECROU | Disponible | Voir la pièce |
| 7 | 0300010839 | Vis | Disponible | Voir la pièce |
| 8 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 9 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 10 | 0341000003 | POULIE | Non reliée | |
| 11 | 0300201001 | Ecrou | Disponible | Voir la pièce |
| 12 | 0302020104 | Rondelle | Disponible | Voir la pièce |
| 13 | 4602000201 | Levier embr. | Disponible | Voir la pièce |
| 14 | 0300011003 | VIS | Disponible | Voir la pièce |
| 15 | 0305010033 | Ressort | Disponible | Voir la pièce |
| 16 | 0302020277 | Axe | Disponible | Voir la pièce |
| 17 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 18 | 0300010609 | VIS | Disponible | Voir la pièce |
| 19 | 4602003707 | Chassis | Disponible | Voir la pièce |
| 20 | 4602003701 | Carter | Disponible | Voir la pièce |
| 21 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 22 | 0300011039 | VIS | Disponible | Voir la pièce |
| 23 | 0301070009 | CIRCLIPS | Disponible | Voir la pièce |
| 23 | 0301070009 | CIRCLIPS | Disponible | Voir la pièce |
| 24 | 0306010069 | Roulement | Disponible | Voir la pièce |
| 24 | 0306010069 | Roulement | Disponible | Voir la pièce |
| 25 | 0301040011 | Clavette | Disponible | Voir la pièce |
| 26 | 0302010244 | Arbre | Disponible | Voir la pièce |
| 27 | 0302030025 | PALIER COUPELLE | Non reliée | |
| 28 | 0302020043 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 29 | 550400056 | Rondelle | Non reliée | |
| 30 | 0320090002 | Fil | Non reliée | |
| 31 | 4602003706 | Support fil | Disponible | Voir la pièce |
| 32 | 4602003719 | Plaquette | Disponible | Voir la pièce |
| 33 | 4602003715 | Coupelle | Disponible | Voir la pièce |
| 34 | 0300010612 | Vis | Non reliée | |
| 35 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 36 | 0300021203 | Vis | Disponible | Voir la pièce |
| 37 | 0300040604 | Vis | Disponible | Voir la pièce |
| 38 | 4602003720 | Support carter | Disponible | Voir la pièce |

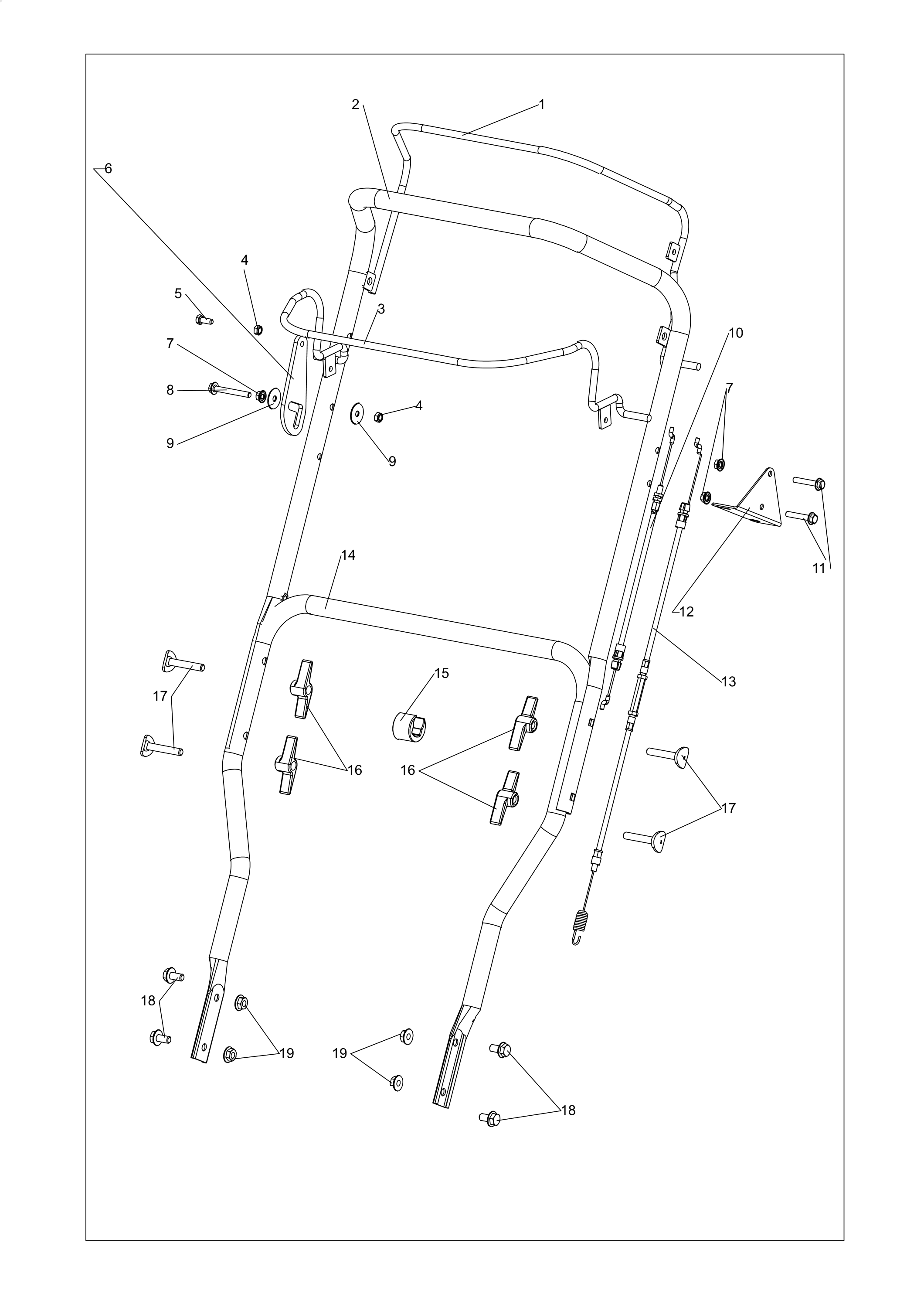

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4602003901 | Levier frein | Disponible | Voir la pièce |
| 2 | 4602003703 | Guidon sup. | Disponible | Voir la pièce |
| 3 | 4602001302 | Levier embr. | Disponible | Voir la pièce |
| 4 | 0300210602 | ECROU FREIN | Non reliée | |
| 4 | 0300210602 | ECROU FREIN | Non reliée | |
| 5 | 0300010602 | VIS | Disponible | Voir la pièce |
| 6 | 4602001303 | Plaque | Disponible | Voir la pièce |
| 7 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 7 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 8 | 0300010618 | Vis | Disponible | Voir la pièce |
| 9 | 0300400604 | Rondelle | Disponible | Voir la pièce |
| 9 | 0300400604 | Rondelle | Disponible | Voir la pièce |
| 10 | 0308050024 | Câble frein | Disponible | Voir la pièce |
| 11 | 0300010621 | VIS | Disponible | Voir la pièce |
| 12 | 4602003705 | Support câble | Disponible | Voir la pièce |
| 13 | 0308020091 | Câble embr. | Disponible | Voir la pièce |
| 14 | 4602003702 | Guidon inf. | Disponible | Voir la pièce |
| 15 | K340000092 | Passe câble | Disponible | Voir la pièce |
| 16 | 0300800004 | POIGNEE DE SERRAGE | Non reliée | |
| 16 | 0300800004 | POIGNEE DE SERRAGE | Non reliée | |
| 17 | K300090803 | Vis | Non reliée | |
| 17 | K300090803 | Vis | Non reliée | |
| 18 | 0300010815 | VIS | Non reliée | |
| 18 | 0300010815 | VIS | Non reliée | |
| 19 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 19 | 0300260801 | ECROU | Disponible | Voir la pièce |

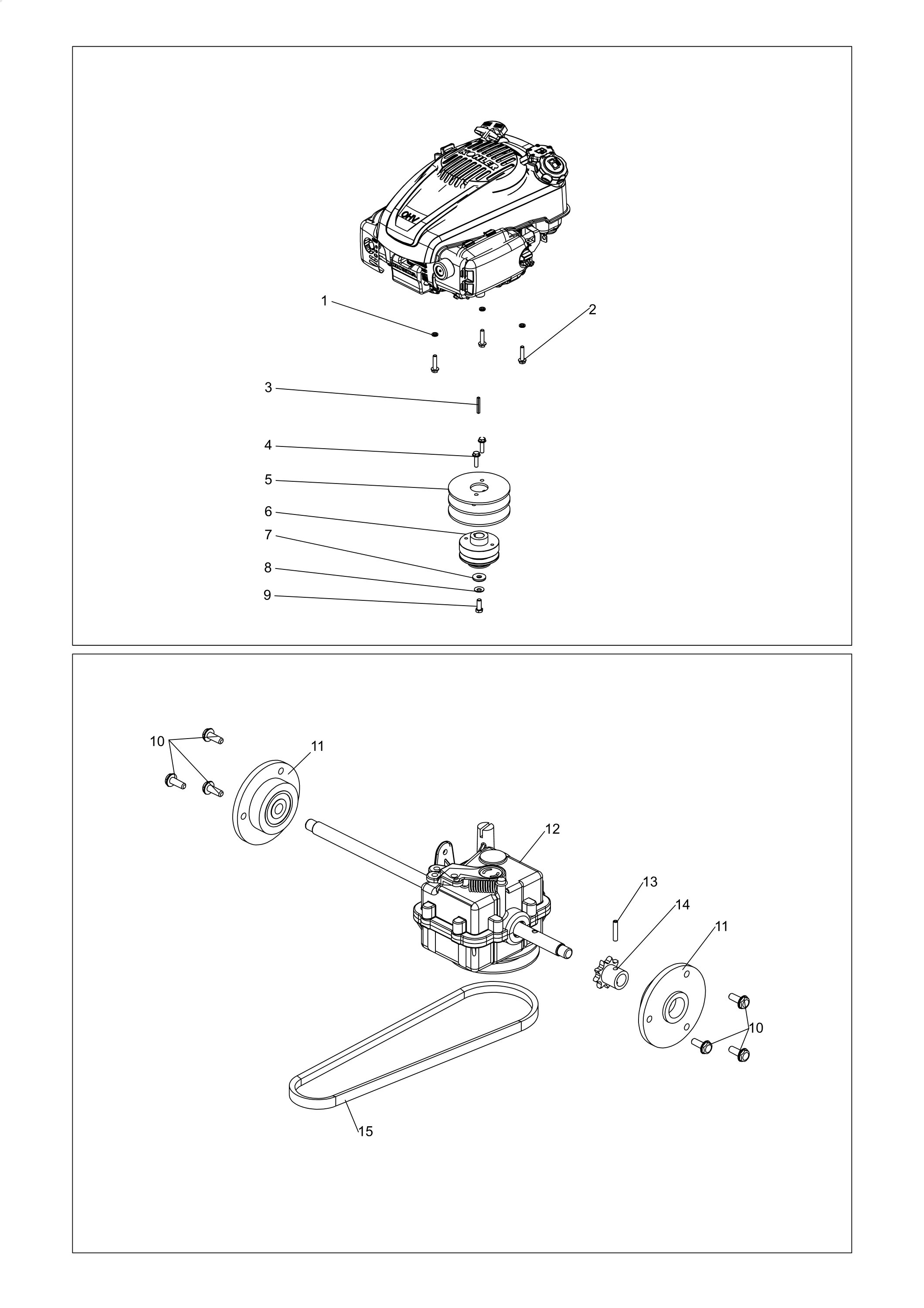

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300480801 | Rondelle | Disponible | Voir la pièce |
| 2 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 3 | 0301040001 | CLAVETTE | Non reliée | |
| 4 | 0300010846 | Vis | Disponible | Voir la pièce |
| 5 | 4602003718 | Poulie | Disponible | Voir la pièce |
| 6 | 0306060071 | Moyeu | Disponible | Voir la pièce |
| 7 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 8 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 9 | 0300060302 | VIS | Disponible | Voir la pièce |
| 10 | 0300090602 | VIS | Disponible | Voir la pièce |
| 10 | 0300090602 | VIS | Disponible | Voir la pièce |
| 11 | 0340030012 | FLASQUE | Disponible | Voir la pièce |
| 11 | 0340030012 | FLASQUE | Disponible | Voir la pièce |
| 12 | 0306040036 | Transmission | Disponible | Voir la pièce |
| 13 | 0301020001 | CLAVETTE | Disponible | Voir la pièce |
| 14 | 0306050028 | PIGNON DENTEE | Disponible | Voir la pièce |
| 15 | 0306030105 | Courroie | Non reliée |
