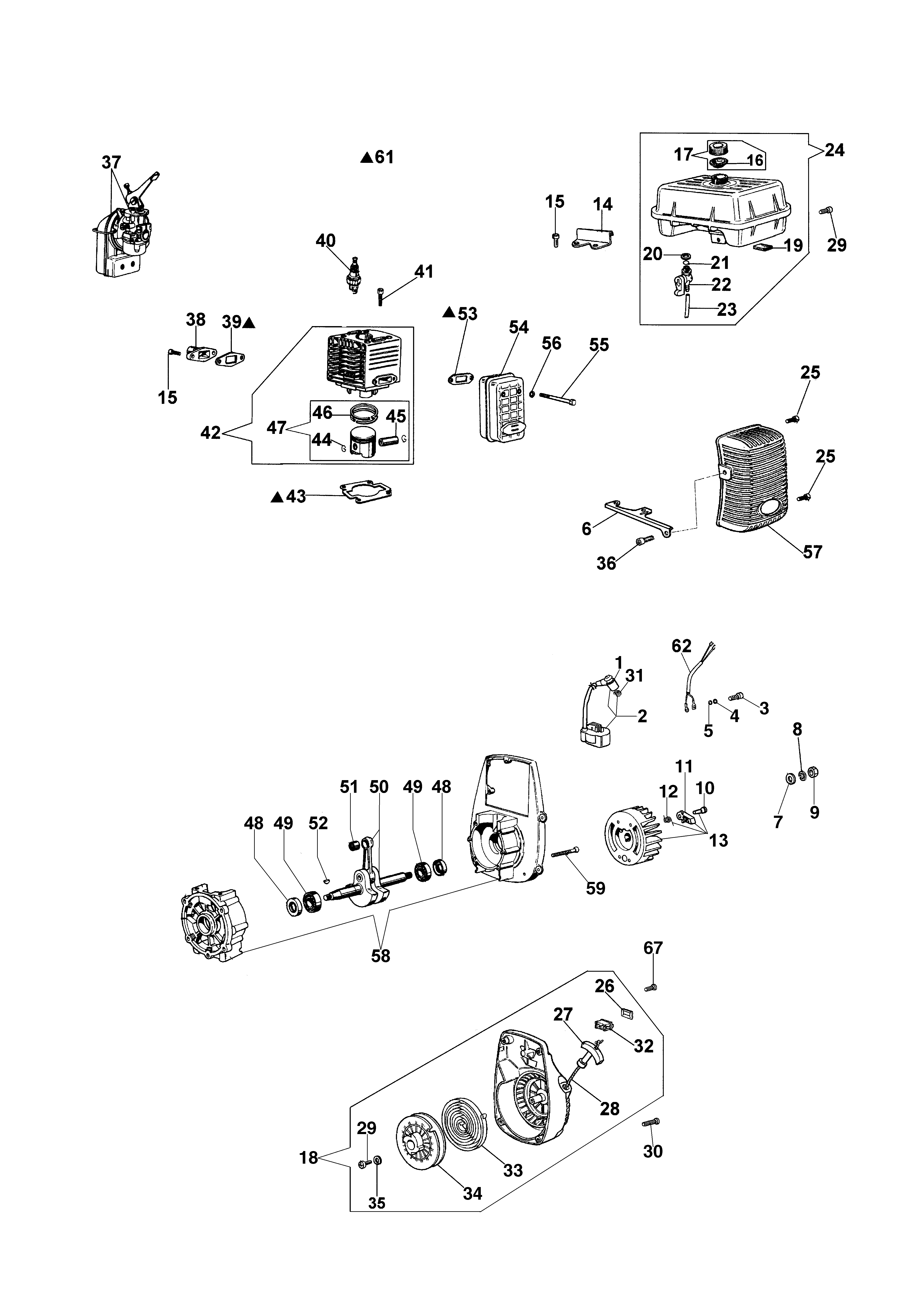

Vue Éclatée SC 33
Retrouvez les pièces détachées, références et repères disponibles pour SC 33.

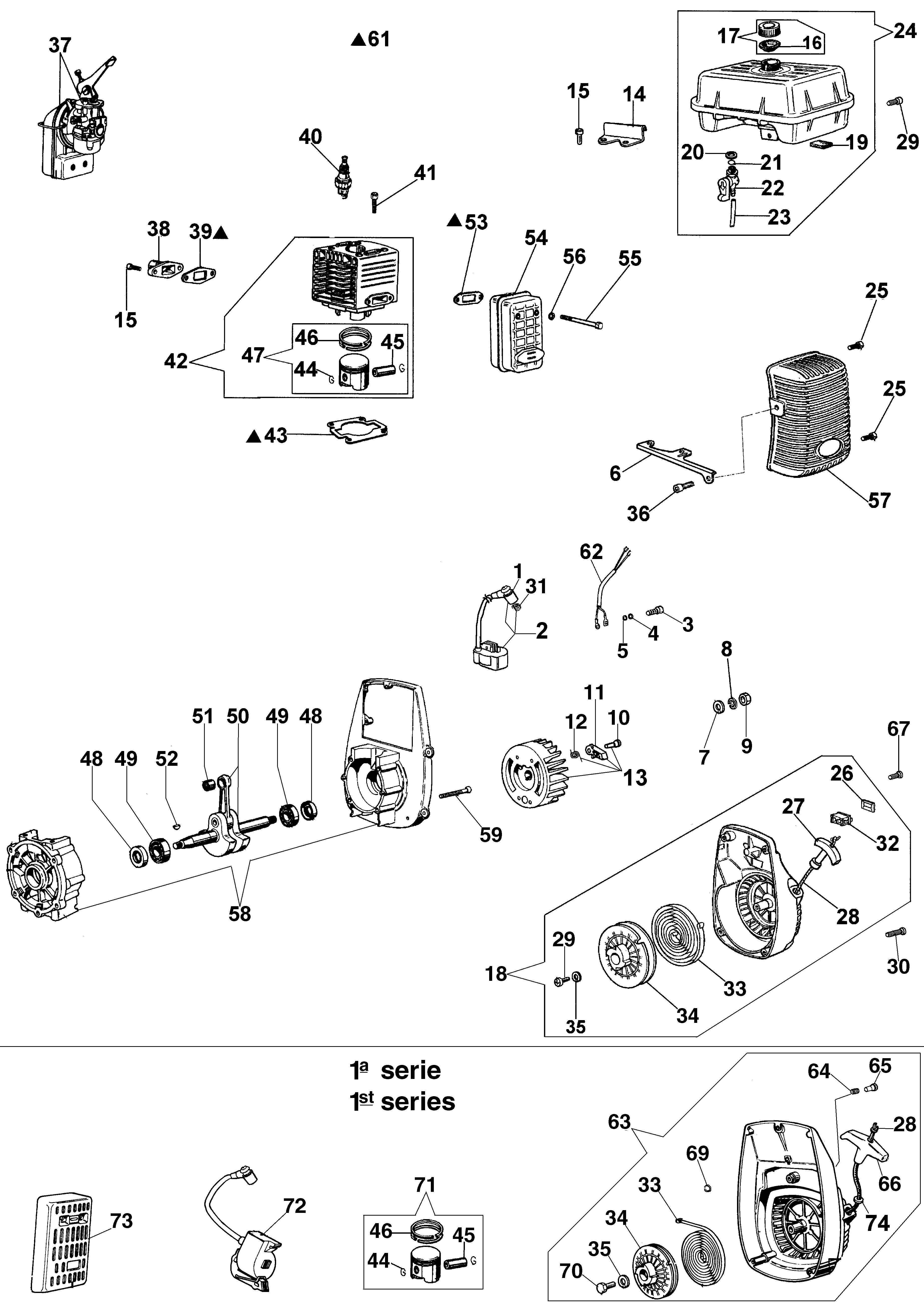

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 2 | 301000379R | Bobine | Non reliée | |
| 2 | 301000419 | Volant et bobine numérique | Disponible | Voir la pièce |
| 3 | 094000097 | Vis | Disponible | Voir la pièce |
| 4 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 6 | 301000342AR | Support | Non reliée | |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 8 | 3819013R | Grower | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 10 | 004000436R | Pivot | Non reliée | |
| 11 | 300000038R | Flasque | Disponible | Voir la pièce |
| 12 | 300000040R | Ressort | Disponible | Voir la pièce |
| 13 | 301000384R | Volant | Disponible | Voir la pièce |
| 13 | 301000419 | Volant et bobine numérique | Disponible | Voir la pièce |
| 14 | 301000003R | Support | Non reliée | |
| 15 | 3801009R | Vis | Non reliée | |
| 15 | 3801009R | Vis | Non reliée | |
| 16 | 300000025 | Joint | Disponible | Voir la pièce |
| 17 | 300000022R | Bouchon | Disponible | Voir la pièce |
| 18 | 301000348BR | Demarrage complet | Non reliée | |
| 19 | 301000049 | Feutre | Disponible | Voir la pièce |
| 20 | 3055098R | Bague | Non reliée | |
| 21 | 3049006R | Bague or | Disponible | Voir la pièce |
| 22 | 3055049R | Robinet | Disponible | Voir la pièce |
| 23 | 300000026AR | Tuyau | Non reliée | |
| 24 | 301000346R | Réservoir mix | Disponible | Voir la pièce |
| 25 | 3960073R | Vis | Disponible | Voir la pièce |
| 25 | 3960073R | Vis | Disponible | Voir la pièce |
| 26 | 2317013R | Protection | Disponible | Voir la pièce |
| 27 | 093500397R | Poignée de démarrage | Non reliée | |
| 28 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 28 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 29 | 094600041AR | Vis | Non reliée | |
| 29 | 094600041AR | Vis | Non reliée | |
| 30 | 3960081AR | Vis | Disponible | Voir la pièce |
| 31 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 32 | 2317021R | Interrupteur | Non reliée | |
| 33 | 004000132R | Ressort | Non reliée | |
| 33 | 004000132R | Ressort | Non reliée | |
| 34 | 300000016R | Poulie | Disponible | Voir la pièce |
| 34 | 300000016R | Poulie | Disponible | Voir la pièce |
| 35 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 35 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 36 | 3801008R | Vis | Disponible | Voir la pièce |
| 37 | 302000007DR | Carburateur H190-1 | Disponible | Voir la pièce |
| 38 | 301000025BR | Collecteur | Disponible | Voir la pièce |
| 39 | 375200075R | Joint | Disponible | Voir la pièce |
| 40 | 005000019R | Bougie | Non reliée | |
| 41 | 3801013R | Vis | Disponible | Voir la pièce |
| 42 | 301000365B | Cylindre compl. Ø40 | Disponible | Voir la pièce |
| 43 | 375200078R | Joint | Disponible | Voir la pièce |
| 44 | 004900061R | Bague | Disponible | Voir la pièce |
| 44 | 004900061R | Bague | Disponible | Voir la pièce |
| 45 | 301000035R | Axe piston | Disponible | Voir la pièce |
| 45 | 301000035R | Axe piston | Disponible | Voir la pièce |
| 46 | 074000405R | Segment | Disponible | Voir la pièce |
| 46 | 074000405R | Segment | Disponible | Voir la pièce |
| 47 | 301000375B | Piston complet Ø40 | Disponible | Voir la pièce |
| 48 | 3050015AR | Bague | Non reliée | |
| 48 | 3050015AR | Bague | Non reliée | |
| 49 | 3034012R | Roulement | Non reliée | |
| 49 | 3034012R | Roulement | Non reliée | |
| 50 | 301000036AR | Vilebrequin | Disponible | Voir la pièce |
| 51 | 3037005R | Roulement | Non reliée | |
| 52 | 301000047R | Clavette | Disponible | Voir la pièce |
| 53 | 300000035R | Joint | Disponible | Voir la pièce |
| 54 | 301000357AR | Pot | Disponible | Voir la pièce |
| 55 | 005400303R | Vis | Disponible | Voir la pièce |
| 56 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 57 | 375200071AR | Couvre-pot | Disponible | Voir la pièce |
| 58 | 301000408 | Carter moteur compl. | Disponible | Voir la pièce |
| 59 | 3801066 | Vis | Disponible | Voir la pièce |
| 61 | 301000113A | Kit joints | Disponible | Voir la pièce |
| 62 | 301000349 | Cable | Disponible | Voir la pièce |
| 63 | 301000095 | Demarrage complet | Disponible | Voir la pièce |
| 64 | 301000010 | Ressort | Disponible | Voir la pièce |
| 65 | 301000011 | Interrupteur | Disponible | Voir la pièce |
| 66 | 005000122R | Poignée de démarrage | Disponible | Voir la pièce |
| 67 | 3960092AR | Vis | Disponible | Voir la pièce |
| 69 | 3026003R | Bague | Disponible | Voir la pièce |
| 70 | 301000042R | Vis | Disponible | Voir la pièce |
| 71 | 301000081 | Piston complet Ø40 | Disponible | Voir la pièce |
| 72 | 301000024R | Bobine | Disponible | Voir la pièce |
| 73 | 341000009 | Protection | Disponible | Voir la pièce |
| 74 | 006000829R | Rondelle | Disponible | Voir la pièce |

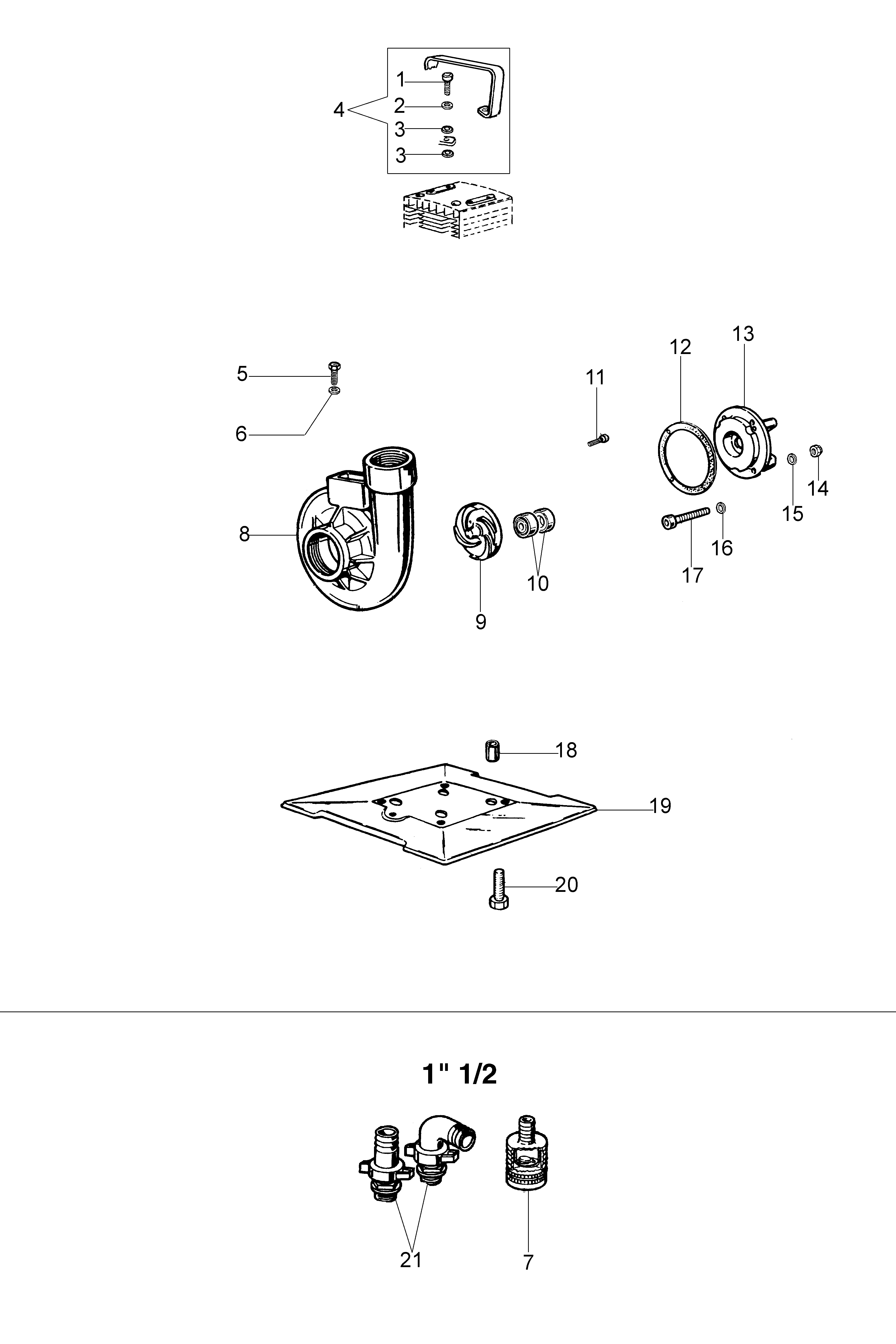

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801013R | Vis | Disponible | Voir la pièce |
| 2 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 3 | 4138302 | Rondelle | Disponible | Voir la pièce |
| 3 | 4138302 | Rondelle | Disponible | Voir la pièce |
| 4 | 331000034 | Poignee complete | Disponible | Voir la pièce |
| 5 | 311000004 | Vis | Disponible | Voir la pièce |
| 6 | 311000005 | Rondelle | Disponible | Voir la pièce |
| 7 | 332000010R | Kit filtre eau | Disponible | Voir la pièce |
| 8 | 312000004R | Corp | Non reliée | |
| 9 | 321000007R | Ventilateur | Disponible | Voir la pièce |
| 10 | 321000004 | Mechanical seal | Disponible | Voir la pièce |
| 11 | 3806021AR | Vis | Disponible | Voir la pièce |
| 12 | 311000008AR | Joint | Non reliée | |
| 13 | 311000007R | Couvercle | Non reliée | |
| 14 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 15 | 004400848 | Rondelle | Disponible | Voir la pièce |
| 16 | 341000004 | Rondelle | Disponible | Voir la pièce |
| 17 | 3801030R | Vis | Disponible | Voir la pièce |
| 18 | 331000004R | Entretoise | Non reliée | |
| 19 | 340000034BR | Support | Non reliée | |
| 20 | 3806074R | Vis | Disponible | Voir la pièce |
| 21 | 341000016A | Jeu de raccords | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 2 | 301000379R | Bobine | Non reliée | |
| 3 | 094000097 | Vis | Disponible | Voir la pièce |
| 4 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 6 | 301000342AR | Support | Non reliée | |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 8 | 3819013R | Grower | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 10 | 004000436R | Pivot | Non reliée | |
| 11 | 300000038R | Flasque | Disponible | Voir la pièce |
| 12 | 300000040R | Ressort | Disponible | Voir la pièce |
| 13 | 301000384R | Volant | Disponible | Voir la pièce |
| 14 | 301000003R | Support | Non reliée | |
| 15 | 3801009R | Vis | Non reliée | |
| 15 | 3801009R | Vis | Non reliée | |
| 16 | 300000025 | Joint | Disponible | Voir la pièce |
| 17 | 300000022R | Bouchon | Disponible | Voir la pièce |
| 18 | 301000348BR | Demarrage complet | Non reliée | |
| 19 | 301000049 | Feutre | Disponible | Voir la pièce |
| 20 | 3055098R | Bague | Non reliée | |
| 21 | 3049006R | Bague or | Disponible | Voir la pièce |
| 22 | 3055049R | Robinet | Disponible | Voir la pièce |
| 23 | 300000026AR | Tuyau | Non reliée | |
| 24 | 301000346R | Réservoir mix | Disponible | Voir la pièce |
| 25 | 3960073R | Vis | Disponible | Voir la pièce |
| 25 | 3960073R | Vis | Disponible | Voir la pièce |
| 26 | 2317013R | Protection | Disponible | Voir la pièce |
| 27 | 093500397R | Poignée de démarrage | Non reliée | |
| 28 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 29 | 094600041AR | Vis | Non reliée | |
| 29 | 094600041AR | Vis | Non reliée | |
| 30 | 3960081AR | Vis | Disponible | Voir la pièce |
| 31 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 32 | 2317021R | Interrupteur | Non reliée | |
| 33 | 004000132R | Ressort | Non reliée | |
| 34 | 300000016R | Poulie | Disponible | Voir la pièce |
| 35 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 36 | 3801008R | Vis | Disponible | Voir la pièce |
| 37 | 302000007DR | Carburateur H190-1 | Disponible | Voir la pièce |
| 38 | 301000025BR | Collecteur | Disponible | Voir la pièce |
| 39 | 375200075R | Joint | Disponible | Voir la pièce |
| 40 | 3055101R | Bougie | Non reliée | |
| 41 | 3801013R | Vis | Disponible | Voir la pièce |
| 42 | 301000365B | Cylindre compl. Ø40 | Disponible | Voir la pièce |
| 43 | 375200078R | Joint | Disponible | Voir la pièce |
| 44 | 004900061R | Bague | Disponible | Voir la pièce |
| 45 | 301000035R | Axe piston | Disponible | Voir la pièce |
| 46 | 074000405R | Segment | Disponible | Voir la pièce |
| 47 | 301000375B | Piston complet Ø40 | Disponible | Voir la pièce |
| 48 | 3050015AR | Bague | Non reliée | |
| 48 | 3050015AR | Bague | Non reliée | |
| 49 | 3034012R | Roulement | Non reliée | |
| 49 | 3034012R | Roulement | Non reliée | |
| 50 | 301000385AR | Vilebrequin | Disponible | Voir la pièce |
| 51 | 3037005R | Roulement | Non reliée | |
| 52 | 301000047R | Clavette | Disponible | Voir la pièce |
| 53 | 300000035R | Joint | Disponible | Voir la pièce |
| 54 | 301000357AR | Pot | Disponible | Voir la pièce |
| 55 | 005400303R | Vis | Disponible | Voir la pièce |
| 56 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 57 | 375200071AR | Couvre-pot | Disponible | Voir la pièce |
| 58 | 301000408 | Carter moteur compl. | Disponible | Voir la pièce |
| 59 | 3801066 | Vis | Disponible | Voir la pièce |
| 61 | 301000113A | Kit joints | Disponible | Voir la pièce |
| 62 | 301000349 | Cable | Disponible | Voir la pièce |
| 67 | 3960092AR | Vis | Disponible | Voir la pièce |

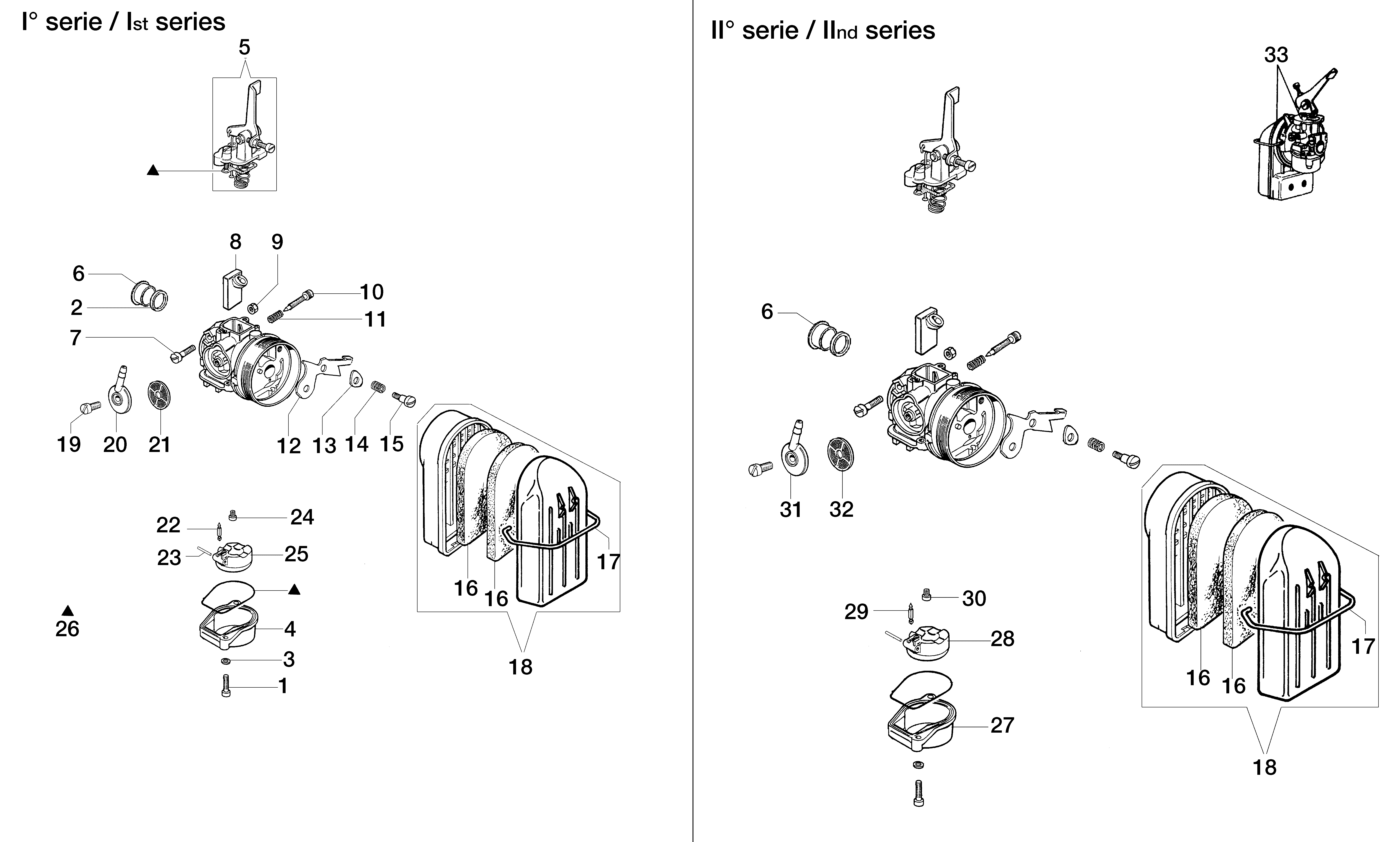

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3908005 | Vis | Disponible | Voir la pièce |
| 2 | 300000267 | Joint | Disponible | Voir la pièce |
| 3 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 4 | 300000079 | Reservoir | Disponible | Voir la pièce |
| 5 | 300000074 | Kit levier | Disponible | Voir la pièce |
| 6 | 300000266R | Bague | Non reliée | |
| 6 | 300000266R | Bague | Non reliée | |
| 7 | 3801026R | Pivot | Disponible | Voir la pièce |
| 8 | 302000157 | Soupape | Disponible | Voir la pièce |
| 9 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 10 | 300000221 | Vis | Disponible | Voir la pièce |
| 11 | 300000220 | Ressort | Disponible | Voir la pièce |
| 12 | 300000195 | Soupape | Disponible | Voir la pièce |
| 13 | 300000226 | Clip | Disponible | Voir la pièce |
| 14 | 300000227 | Ressort | Disponible | Voir la pièce |
| 15 | 300000228 | Pivot | Disponible | Voir la pièce |
| 16 | 365200072R | Filtre | Non reliée | |
| 16 | 365200072R | Filtre | Non reliée | |
| 16 | 365200072R | Filtre | Non reliée | |
| 16 | 365200072R | Filtre | Non reliée | |
| 17 | 365200074R | Ressort | Disponible | Voir la pièce |
| 17 | 365200074R | Ressort | Disponible | Voir la pièce |
| 18 | 365200077 | Kit filtre air | Disponible | Voir la pièce |
| 18 | 365200077 | Kit filtre air | Disponible | Voir la pièce |
| 19 | 300000215 | Vis | Disponible | Voir la pièce |
| 20 | 300000216R | Jeu de raccords | Non reliée | |
| 21 | 300000217R | Filtre mix | Non reliée | |
| 22 | 300000222R | Epingle | Disponible | Voir la pièce |
| 23 | 300000225 | Pivot | Disponible | Voir la pièce |
| 24 | 302000156R | Gicleur | Non reliée | |
| 25 | 300000198 | Flotteur | Non reliée | |
| 26 | 300000073 | Kit joints | Disponible | Voir la pièce |
| 26 | 300000073 | Kit joints | Disponible | Voir la pièce |
| 26 | 300000073 | Kit joints | Disponible | Voir la pièce |
| 27 | 2318494R | Reservoir | Disponible | Voir la pièce |
| 28 | 2318496R | Flotteur | Disponible | Voir la pièce |
| 29 | 2318486R | Epingle | Disponible | Voir la pièce |
| 30 | 2318487R | Gicleur | Disponible | Voir la pièce |
| 31 | 2318488R | Capot de bougie | Disponible | Voir la pièce |
| 32 | 2318489R | Filtre mix | Disponible | Voir la pièce |
| 33 | 302000007DR | Carburateur H190-1 | Disponible | Voir la pièce |
