Vue Éclatée DEB 528
Retrouvez les pièces détachées, références et repères disponibles pour DEB 528.

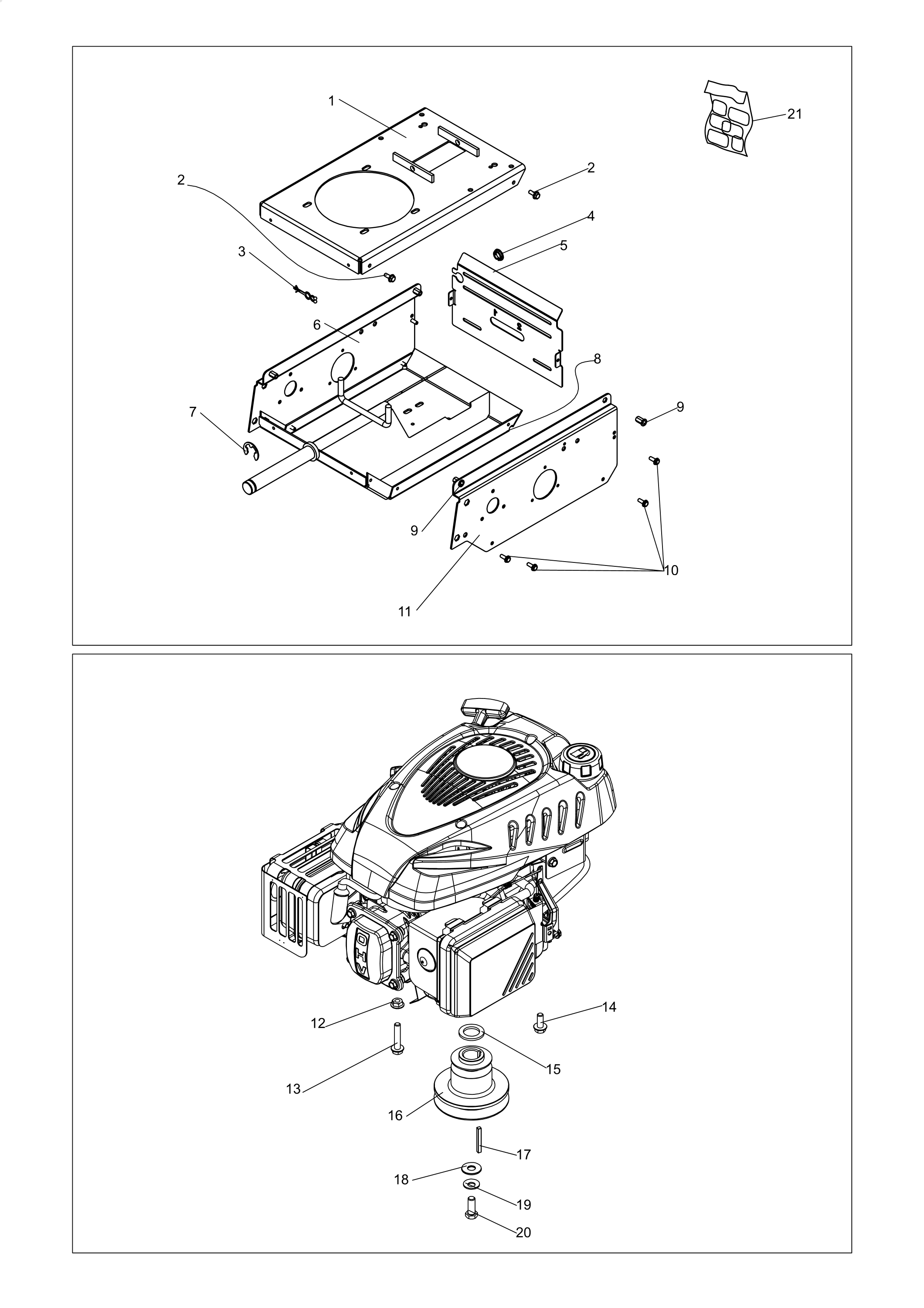

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB5002010504R | Cadre superieur | Non reliée | |
| 2 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 2 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 3 | PB0341000152R | Rondelle | Non reliée | |
| 4 | PB8300000403 | Capot arrière | Non reliée | |
| 5 | PB8300000403 | Capot arrière | Non reliée | |
| 6 | PB5002030502R | Châssis latérale | Non reliée | |
| 7 | PB0301070041R | Circlips | Non reliée | |
| 8 | PB5002030501R | Châssis inferieur | Non reliée | |
| 9 | PB0300600602R | Vis | Non reliée | |
| 9 | PB0300600602R | Vis | Non reliée | |
| 10 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 11 | PB5002030503R | Châssis latérale | Non reliée | |
| 12 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 13 | PB0300010817 | Vis | Disponible | Voir la pièce |
| 14 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 15 | PB0302020024R | Rondelle | Non reliée | |
| 16 | PB0306060002 | Poulie (moteur) | Disponible | Voir la pièce |
| 17 | PB0301040001 | Clavette | Disponible | Voir la pièce |
| 18 | PB0300401001 | Rondelle | Disponible | Voir la pièce |
| 19 | PB0300431001 | Rondelle | Disponible | Voir la pièce |
| 20 | PB0300060302 | Vis | Disponible | Voir la pièce |
| 21 | 68210018 | Kit etiquettes | Non reliée |

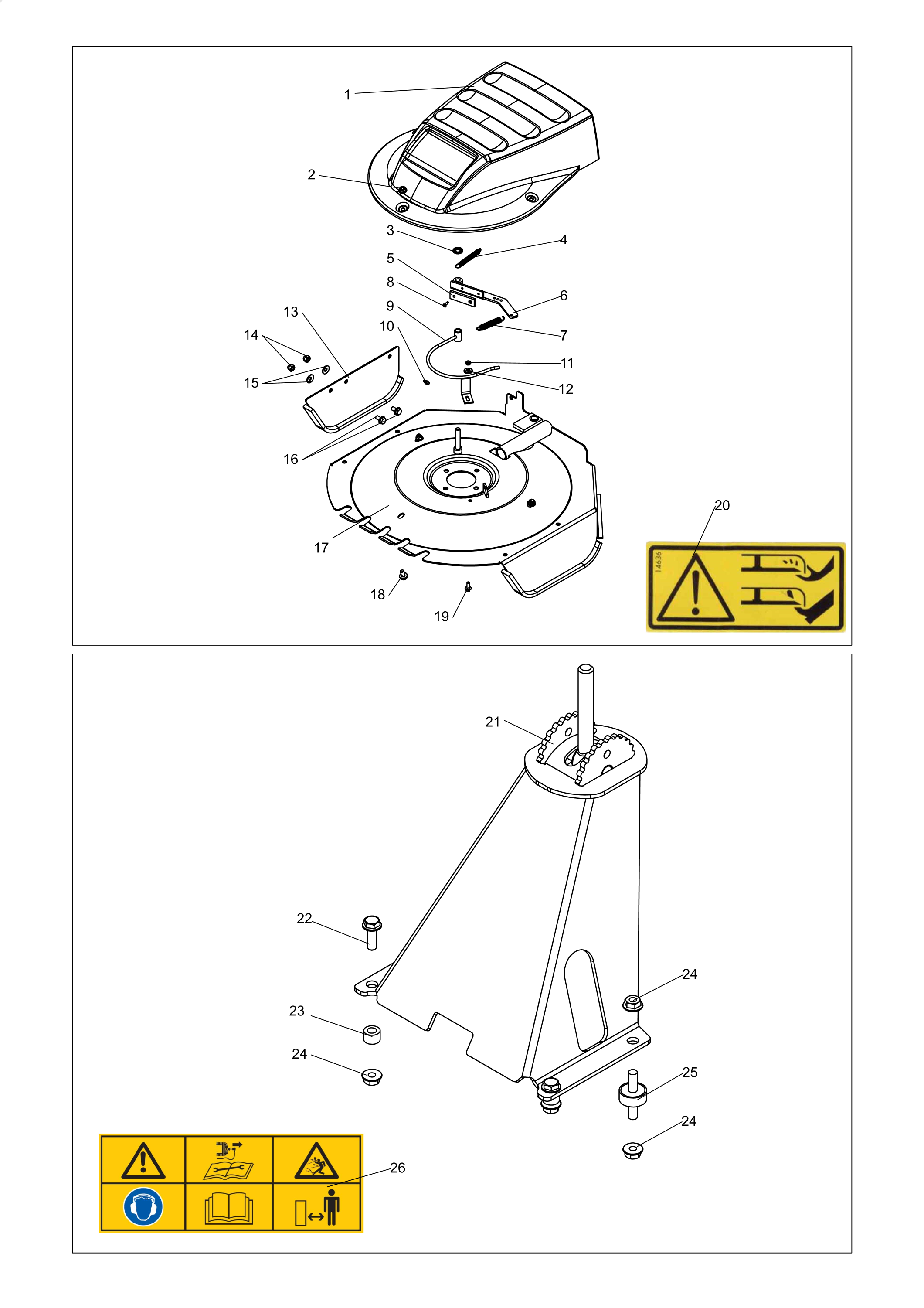

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0340040008R | Capot courroie | Non reliée | |
| 2 | PB0300210805R | Ecrou | Non reliée | |
| 3 | PB0300461001 | Rondelle | Disponible | Voir la pièce |
| 4 | PB0305010001 | Ressort | Disponible | Voir la pièce |
| 5 | PB5504000011 | Joint | Disponible | Voir la pièce |
| 6 | PB5002010106 | Levier frein de lame | Disponible | Voir la pièce |
| 7 | PB0305010005 | Ressort | Disponible | Voir la pièce |
| 8 | PB0300090411R | Vis | Non reliée | |
| 9 | PB5002010104 | Guide courroie coupelle | Disponible | Voir la pièce |
| 10 | PB0301000016R | Graisseur | Non reliée | |
| 11 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 12 | PB0300410602 | Rondelle | Disponible | Voir la pièce |
| 13 | PB5002030506R | Deflecteur | Non reliée | |
| 14 | PB0300220801R | Ecrou | Non reliée | |
| 15 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 16 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 17 | PB5002030504R | Carter | Non reliée | |
| 18 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 19 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 20 | PB0503000006 | Etiquette | Disponible | Voir la pièce |
| 21 | PB5002032405R | Potence | Non reliée | |
| 22 | PB0300010838R | Vis | Non reliée | |
| 23 | PB0302020011R | Entretoise | Non reliée | |
| 24 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 24 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 24 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 25 | PB0341000130R | Silencieux | Non reliée | |
| 26 | PB0503000016 | Etiquette | Disponible | Voir la pièce |

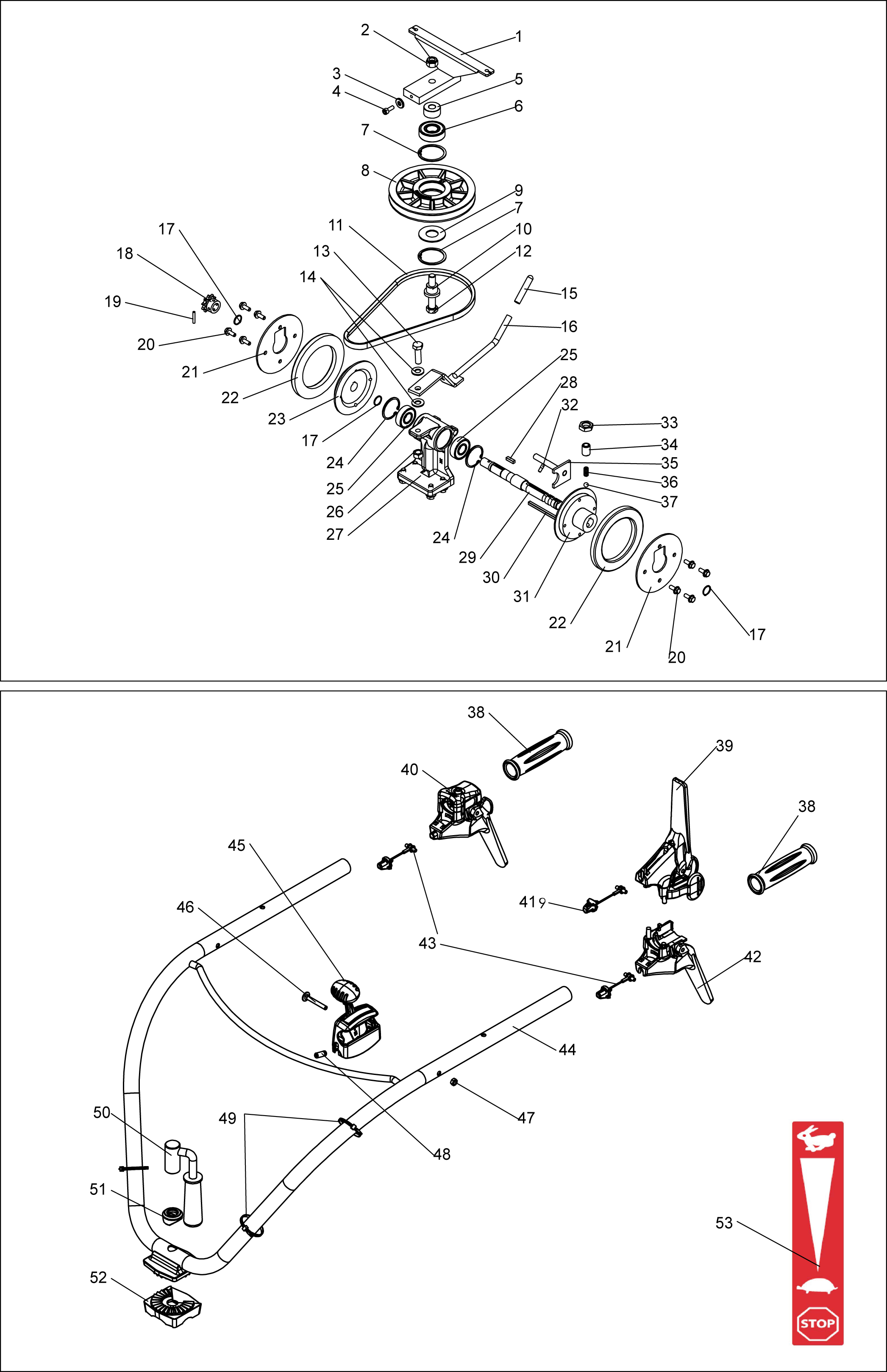

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB5002010101 | Balancier | Disponible | Voir la pièce |
| 2 | PB0300211201 | Ecrou | Disponible | Voir la pièce |
| 3 | PB0300410602 | Rondelle | Disponible | Voir la pièce |
| 4 | PB0300020617R | Vis | Non reliée | |
| 5 | PB0302020025 | Entretoise | Disponible | Voir la pièce |
| 6 | PB0306010015 | Roulement | Disponible | Voir la pièce |
| 7 | PB0301070006 | Circlips | Disponible | Voir la pièce |
| 7 | PB0301070006 | Circlips | Disponible | Voir la pièce |
| 8 | PB0306060013 | Poulie oscillante | Disponible | Voir la pièce |
| 9 | PB0341000046 | Rondelle | Disponible | Voir la pièce |
| 10 | PB0302010016 | Axe de poulie oscillante | Disponible | Voir la pièce |
| 11 | PB0306030023 | Harnais | Disponible | Voir la pièce |
| 12 | PB0300011209 | Vis | Disponible | Voir la pièce |
| 13 | PB0300011015 | Vis | Disponible | Voir la pièce |
| 14 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 15 | PB0341000024 | Poignee | Non reliée | |
| 16 | PB5002010107 | Levier de vitesse | Disponible | Voir la pièce |
| 17 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 17 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 17 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 18 | PB0306050014 | Pignon 10 dts | Disponible | Voir la pièce |
| 19 | PB0301020002 | Goupille | Disponible | Voir la pièce |
| 20 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 20 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 21 | PB5002010102 | Flasque mécanisme | Disponible | Voir la pièce |
| 21 | PB5002010102 | Flasque mécanisme | Disponible | Voir la pièce |
| 22 | PB0341000044R | Rondelle | Disponible | Voir la pièce |
| 22 | PB0341000044R | Rondelle | Disponible | Voir la pièce |
| 23 | PB0303000004 | Moyeu droit mécanisme | Disponible | Voir la pièce |
| 24 | PB0301070005 | Circlips | Disponible | Voir la pièce |
| 24 | PB0301070005 | Circlips | Disponible | Voir la pièce |
| 25 | PB0306010013 | Roulement | Disponible | Voir la pièce |
| 25 | PB0306010013 | Roulement | Disponible | Voir la pièce |
| 26 | PB0300201001R | Ecrou | Non reliée | |
| 27 | PB0302030027 | Palier mécanisme | Disponible | Voir la pièce |
| 28 | PB0301040022 | Clavette | Disponible | Voir la pièce |
| 29 | PB0302010018 | Axe de vitesse | Disponible | Voir la pièce |
| 30 | PB0301040005 | Clavette | Disponible | Voir la pièce |
| 31 | PB0303000005 | Moyeu gauche mécanisme | Disponible | Voir la pièce |
| 32 | PB0302010044 | Vis | Disponible | Voir la pièce |
| 33 | PB0300251401 | Ecrou | Disponible | Voir la pièce |
| 34 | PB0302010043 | Vis | Disponible | Voir la pièce |
| 35 | PB5002010103 | Fourchette de commande | Disponible | Voir la pièce |
| 36 | PB0305020004 | Ressort | Disponible | Voir la pièce |
| 37 | PB0306010001 | Bille | Disponible | Voir la pièce |
| 38 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 38 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 39 | PB0307020033R | Levier | Non reliée | |
| 40 | PB0307020032R | Levier | Non reliée | |
| 41 | PB0308020089R | Gaine du type bowden | Non reliée | |
| 42 | PB0307020034R | Levier | Non reliée | |
| 43 | PB0308020090R | Cable | Non reliée | |
| 44 | PB5002000302R | Guidon | Non reliée | |
| 45 | PB0307020023 | Manette gaz | Disponible | Voir la pièce |
| 46 | PB0300080610 | Vis | Disponible | Voir la pièce |
| 47 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 48 | PB0308040050 | Cable accellerateur | Disponible | Voir la pièce |
| 49 | PB0301060003 | Collier polya | Disponible | Voir la pièce |
| 50 | PB0300801401 | Poignée de serrage | Disponible | Voir la pièce |
| 51 | PB0303000024R | Entretoise | Non reliée | |
| 52 | PB0303000042R | Ecrou | Non reliée | |
| 53 | PB0503000045R | Etiquette | Non reliée |

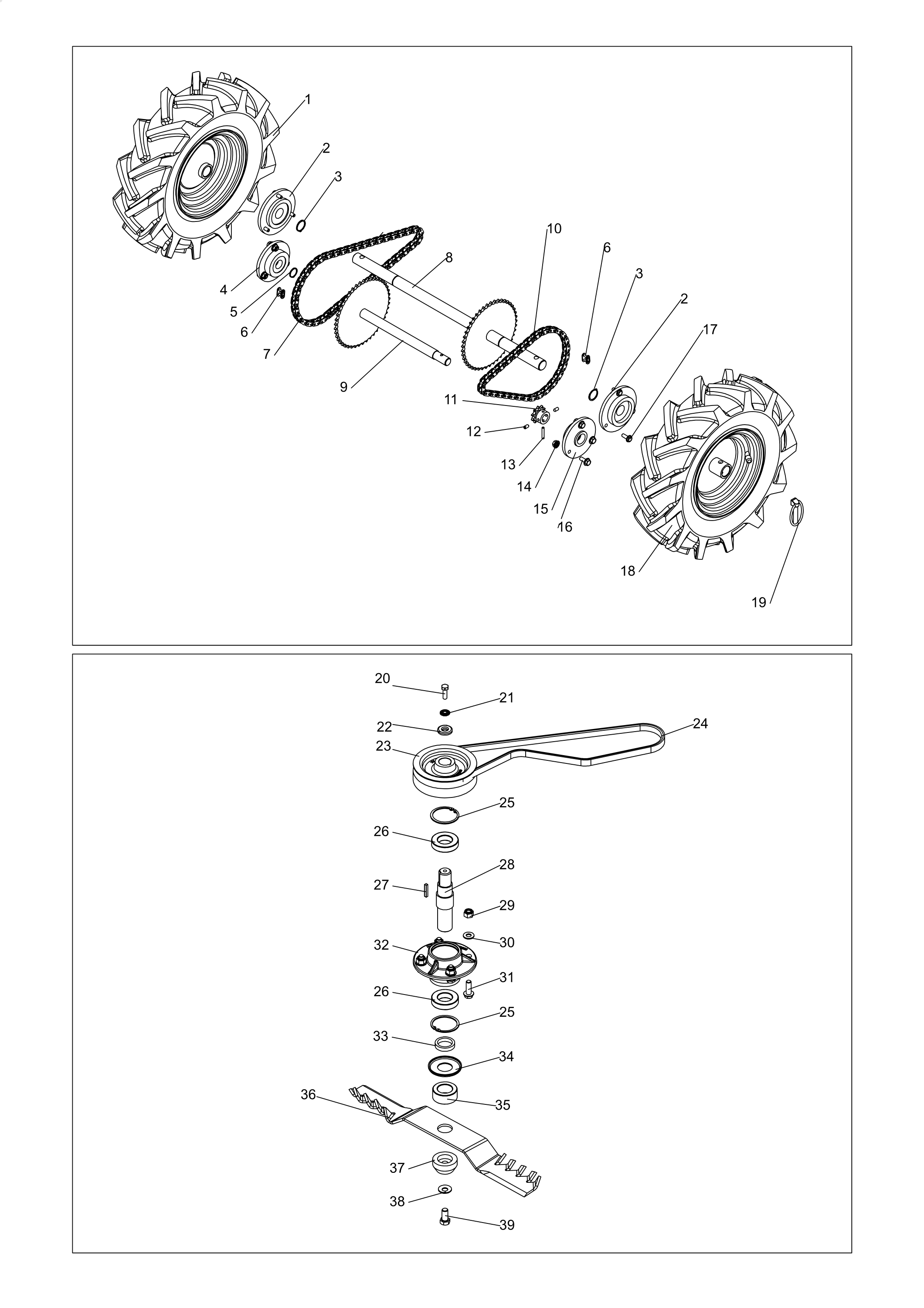

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0309000001 | Roue droite | Disponible | Voir la pièce |
| 2 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 2 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 3 | PB0301070007 | Circlips | Disponible | Voir la pièce |
| 3 | PB0301070007 | Circlips | Disponible | Voir la pièce |
| 4 | PB0340040012 | Palier arbre interm. Ø17 | Disponible | Voir la pièce |
| 5 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 6 | PB0306020001 | Attache rapide | Disponible | Voir la pièce |
| 6 | PB0306020001 | Attache rapide | Disponible | Voir la pièce |
| 7 | PB0306020013 | Chaîne 9.52 (78 maillons) | Disponible | Voir la pièce |
| 8 | PB0302010010 | Arbre de roue | Disponible | Voir la pièce |
| 9 | PB0302010005 | Arbre intermédiaire | Disponible | Voir la pièce |
| 10 | PB0306020011 | Chaîne 9.52 (58 maillons) | Disponible | Voir la pièce |
| 11 | PB0306050014 | Pignon 10 dts | Disponible | Voir la pièce |
| 12 | PB0300040501R | Vis | Non reliée | |
| 13 | PB0301020002 | Goupille | Disponible | Voir la pièce |
| 14 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 15 | PB0340040013R | Palier arbre interm. Ø15 | Disponible | Voir la pièce |
| 16 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 17 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 18 | PB0309000002 | Roue gauche | Disponible | Voir la pièce |
| 19 | PB0301010009 | Goupille | Disponible | Voir la pièce |
| 20 | PB0300090801 | Vis | Disponible | Voir la pièce |
| 21 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 22 | PB0300411101 | Rondelle | Disponible | Voir la pièce |
| 23 | PB0306060012 | Poulie (lame) | Disponible | Voir la pièce |
| 24 | PB0306030036 | Harnais | Disponible | Voir la pièce |
| 25 | PB0301070009 | Circlip | Disponible | Voir la pièce |
| 25 | PB0301070009 | Circlip | Disponible | Voir la pièce |
| 26 | PB306010069R | Roulement | Non reliée | |
| 26 | PB306010069R | Roulement | Non reliée | |
| 27 | PB0302010252R | Arbre | Non reliée | |
| 28 | PB0301040003 | Clavette | Disponible | Voir la pièce |
| 29 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 30 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 31 | PB0300011030R | Vis | Non reliée | |
| 32 | PB0302030025 | Palier coupelle | Disponible | Voir la pièce |
| 33 | PB0302020043 | Entretoise | Disponible | Voir la pièce |
| 34 | PB5504000032 | Rondelle | Disponible | Voir la pièce |
| 35 | PB0302020273R | Entretoise | Non reliée | |
| 36 | PB0320020006R | Lame | Non reliée | |
| 37 | PB0302020041R | Entretoise | Non reliée | |
| 38 | PB0300431201 | Rondelle | Disponible | Voir la pièce |
| 39 | PB0300011211 | Vis | Disponible | Voir la pièce |

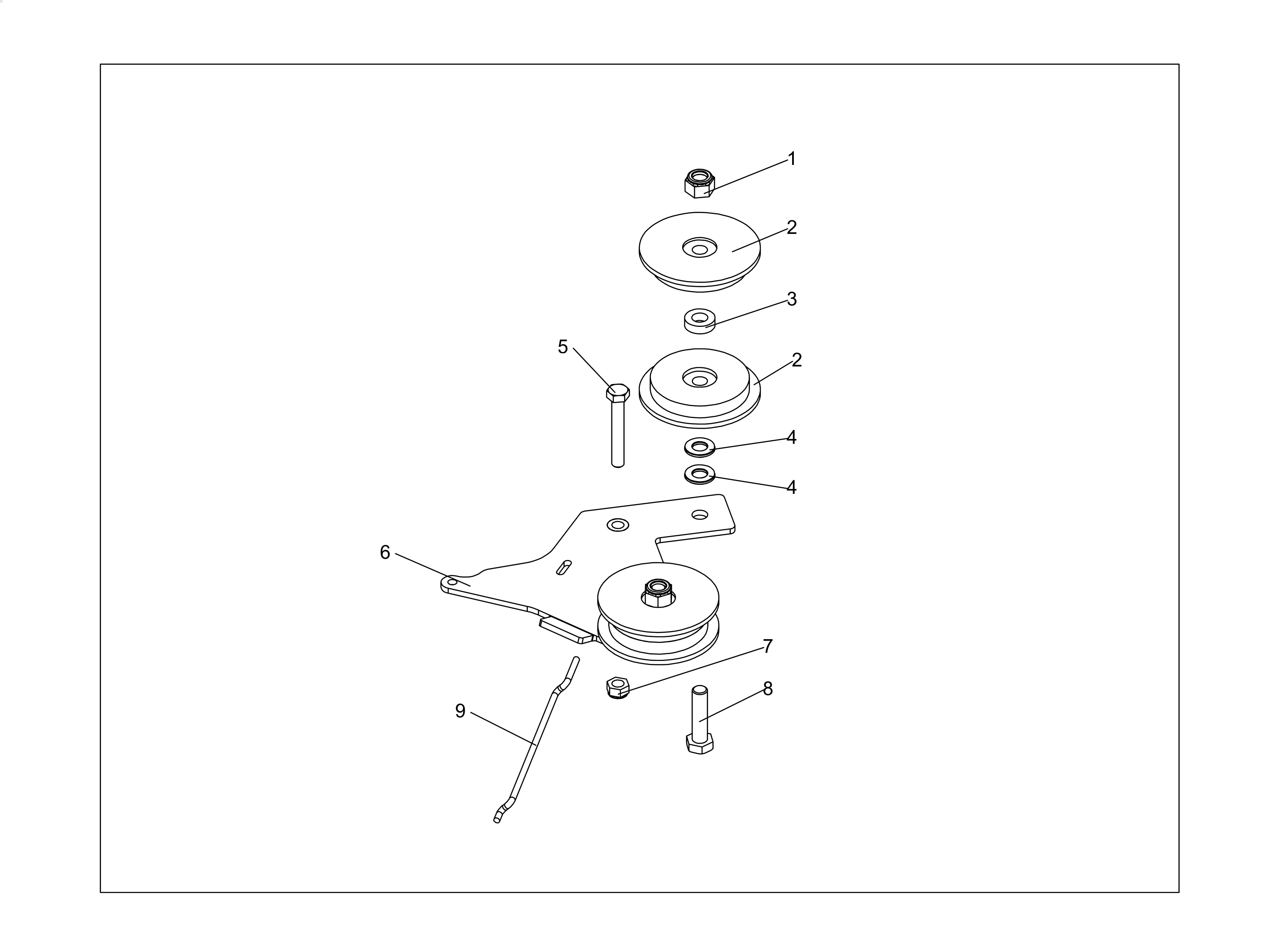

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 2 | PB0340040014 | Demi-poulie | Disponible | Voir la pièce |
| 2 | PB0340040014 | Demi-poulie | Disponible | Voir la pièce |
| 3 | PB0302020018 | Entretoise | Disponible | Voir la pièce |
| 4 | PB0300010821 | Vis | Disponible | Voir la pièce |
| 4 | PB0300010821 | Vis | Disponible | Voir la pièce |
| 5 | PB0300401003 | Rondelle | Disponible | Voir la pièce |
| 6 | PB5002010105 | Levier embrayage coupelle | Disponible | Voir la pièce |
| 7 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 8 | PB0300011004 | Vis | Disponible | Voir la pièce |
| 9 | PB0305000002 | Tige de liaison leviers | Disponible | Voir la pièce |
