Vue Éclatée DEB 518
Retrouvez les pièces détachées, références et repères disponibles pour DEB 518.

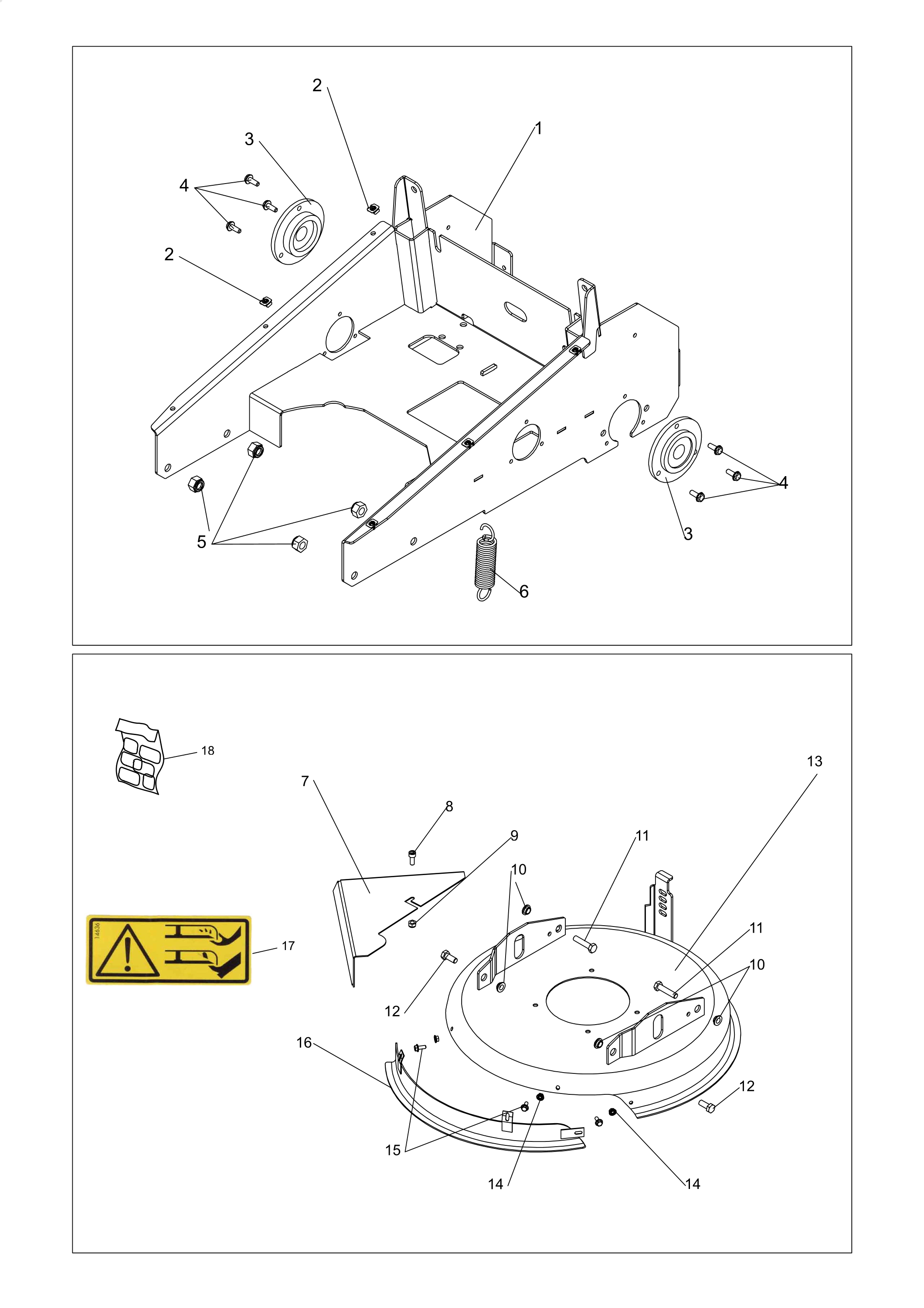

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB4002092404R | Chassis | Non reliée | |
| 2 | PB0301050005 | Clip | Non reliée | |
| 2 | PB0301050005 | Clip | Non reliée | |
| 3 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 3 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 4 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 4 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 5 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 6 | PB0305010009 | Ressort | Disponible | Voir la pièce |
| 7 | PB4002000516R | Deflecteur | Non reliée | |
| 8 | PB0300020804 | Vis | Disponible | Voir la pièce |
| 9 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 10 | PB0302020224 | Entretoise | Disponible | Voir la pièce |
| 10 | PB0302020224 | Entretoise | Disponible | Voir la pièce |
| 11 | PB0300011005 | Vis | Disponible | Voir la pièce |
| 11 | PB0300011005 | Vis | Disponible | Voir la pièce |
| 12 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 12 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 13 | PB4002060503R | Carter | Non reliée | |
| 14 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 14 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 15 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 16 | PB4002000505 | Deflecteur | Disponible | Voir la pièce |
| 17 | PB0503000006 | Etiquette | Disponible | Voir la pièce |
| 18 | 68210017 | Kit etiquettes | Non reliée |

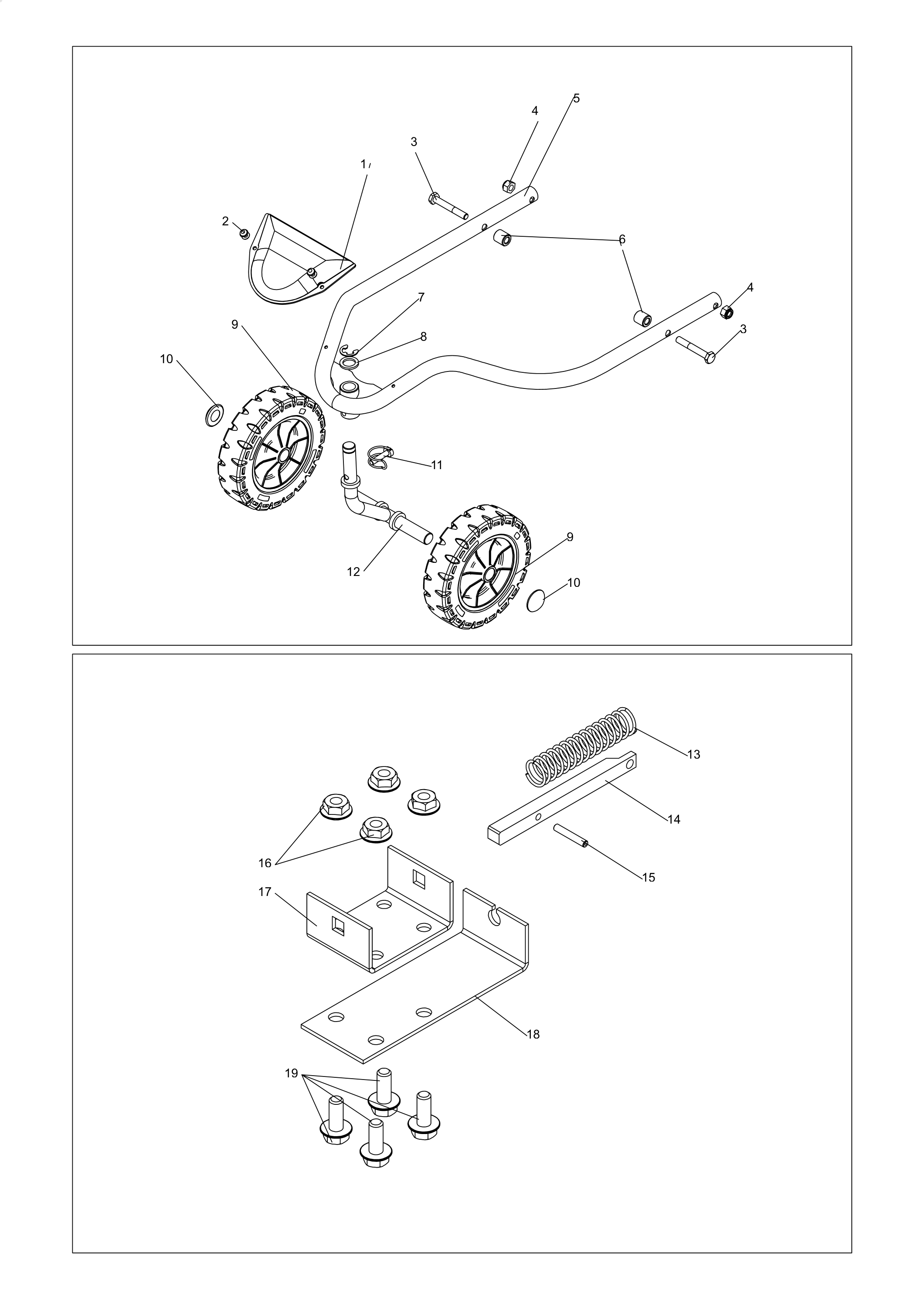

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0340030053R | Capot | Non reliée | |
| 2 | PB0300500501 | Rivet | Disponible | Voir la pièce |
| 3 | PB0300011011 | Vis | Disponible | Voir la pièce |
| 3 | PB0300011011 | Vis | Disponible | Voir la pièce |
| 4 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 4 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 5 | PB4002090303 | Châssis avant | Disponible | Voir la pièce |
| 6 | PB0340030010 | Entretoise | Disponible | Voir la pièce |
| 7 | PB0301070043R | Clip | Non reliée | |
| 8 | PB0300402005R | Rondelle | Non reliée | |
| 9 | PB0309000033 | Roue | Disponible | Voir la pièce |
| 9 | PB0309000033 | Roue | Disponible | Voir la pièce |
| 10 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 10 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 11 | PB0301010013 | Goupille | Disponible | Voir la pièce |
| 12 | PB4002000314R | Support | Non reliée | |
| 13 | PB0305020001 | Ressort | Disponible | Voir la pièce |
| 14 | PB0302010030 | Axe relevage | Disponible | Voir la pièce |
| 15 | PB0301020002 | Goupille | Disponible | Voir la pièce |
| 16 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 17 | PB4002000102 | Supp axe relev | Disponible | Voir la pièce |
| 18 | PB4002040104 | Support | Disponible | Voir la pièce |
| 19 | PB0300010816 | Vis | Disponible | Voir la pièce |

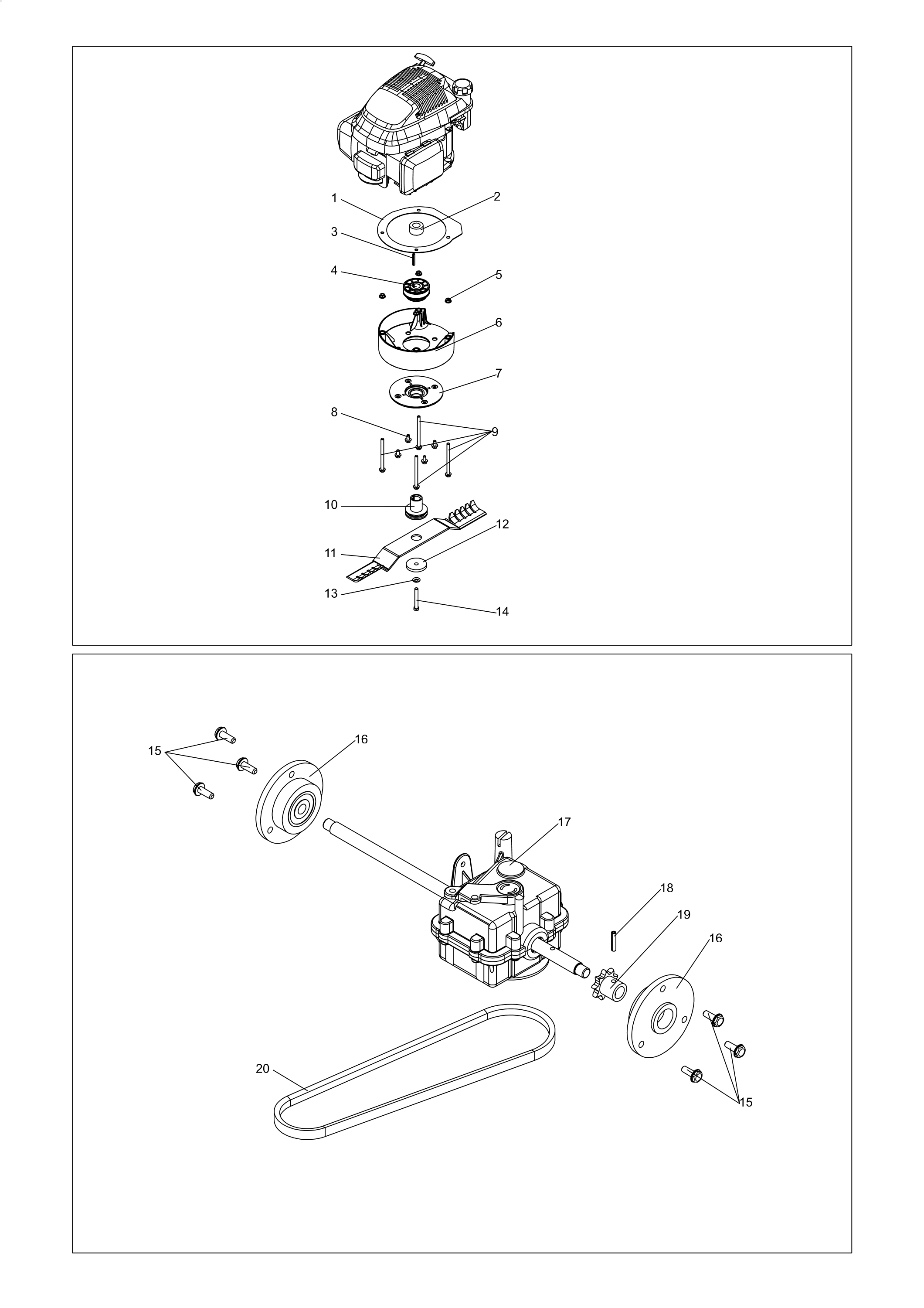

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0304000313 | Rehausse moteur | Disponible | Voir la pièce |
| 2 | PB0302020046 | Entretoise | Disponible | Voir la pièce |
| 3 | PB0301040001 | Clavette | Disponible | Voir la pièce |
| 4 | PB0306060014 | Poulie variatrice moteur | Disponible | Voir la pièce |
| 5 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 6 | PB0340030034 | Rehausse Plastique | Disponible | Voir la pièce |
| 7 | PB0340030028R | Roulement | Non reliée | |
| 8 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 9 | PB0300010856 | Vis | Non reliée | |
| 10 | PB0302030047R | Moyeu de lame | Non reliée | |
| 11 | PB0320020006R | Lame | Non reliée | |
| 12 | PB0302020042 | Rondelle | Disponible | Voir la pièce |
| 13 | PB0300431001 | Rondelle | Disponible | Voir la pièce |
| 14 | PB0300060304 | Vis | Disponible | Voir la pièce |
| 15 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 15 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 16 | PB0340030012 | Palier arbre interm. | Disponible | Voir la pièce |
| 16 | PB0340030012 | Palier arbre interm. | Disponible | Voir la pièce |
| 17 | PB0306040012 | Réducteur | Disponible | Voir la pièce |
| 18 | PB0301020001 | Goupille | Disponible | Voir la pièce |
| 19 | PB0306050028 | Pignon 9 dts | Disponible | Voir la pièce |
| 20 | PB0306030048 | Harnais | Disponible | Voir la pièce |

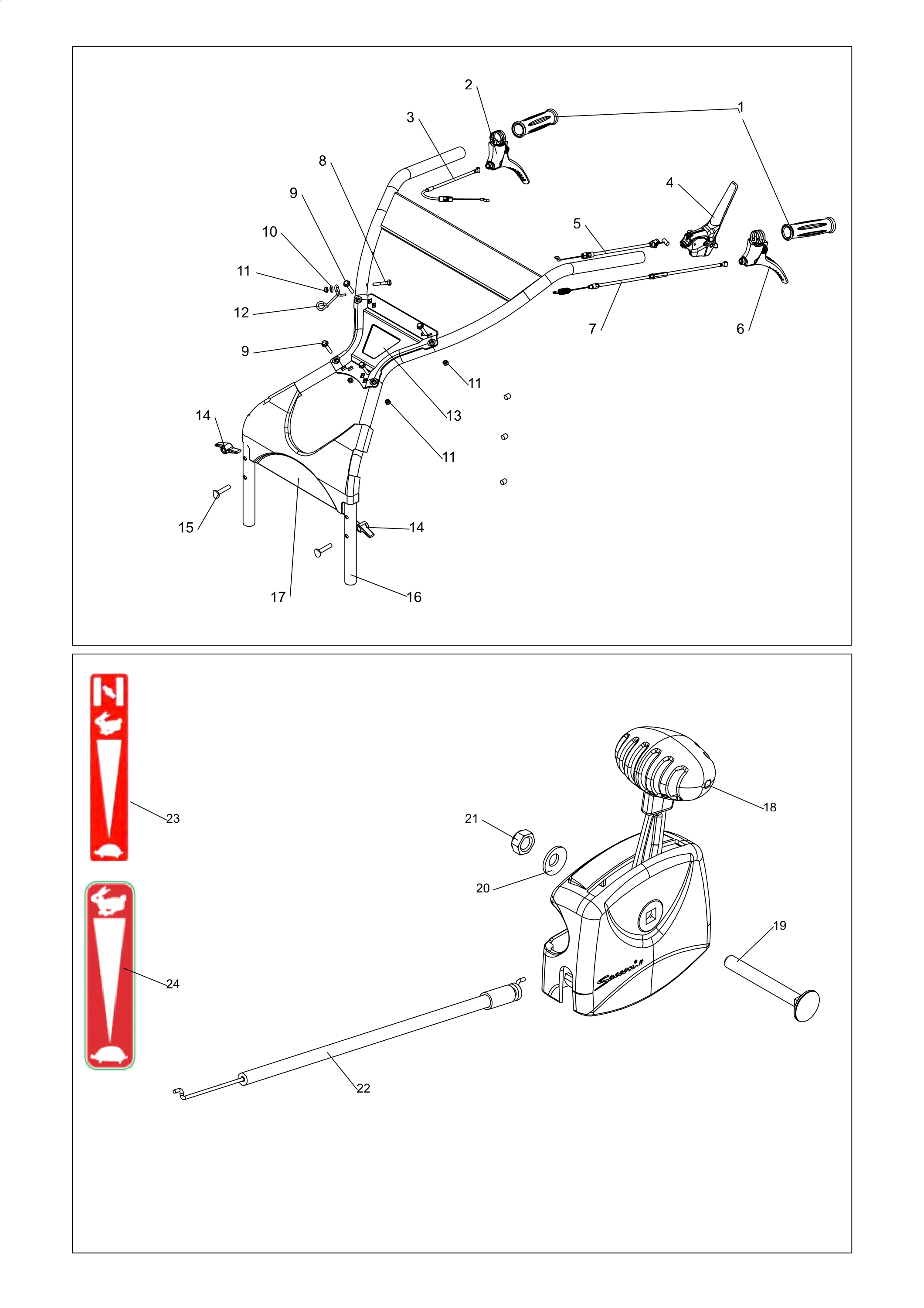

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 2 | PB0307010073R | Levier | Non reliée | |
| 3 | PB0308030008R | Câble reglage hauteur | Disponible | Voir la pièce |
| 4 | PB0307010072R | Levier frein | Non reliée | |
| 5 | PB0308050015 | Câble frein | Disponible | Voir la pièce |
| 6 | PB0307010035R | Levier | Non reliée | |
| 7 | PB0308020062 | Câble d | Disponible | Voir la pièce |
| 8 | PB0300010604 | Vis | Disponible | Voir la pièce |
| 9 | PB0300010621 | Vis | Disponible | Voir la pièce |
| 9 | PB0300010621 | Vis | Disponible | Voir la pièce |
| 10 | PB0300430601 | Rondelle | Disponible | Voir la pièce |
| 11 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 11 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 11 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 12 | PB0305030001 | Crochet | Disponible | Voir la pièce |
| 13 | PB0340030049 | Arrêt | Disponible | Voir la pièce |
| 14 | PB0300800004R | Molette | Non reliée | |
| 14 | PB0300800004R | Molette | Non reliée | |
| 15 | PB0300090802 | Vis | Disponible | Voir la pièce |
| 16 | PB0503010190R | Etiquette | Non reliée | |
| 16 | PB4002090302R | Guidon | Non reliée | |
| 17 | PB0340030055R | Capot inferieur | Non reliée | |
| 18 | PB0307020023 | Manette gaz | Disponible | Voir la pièce |
| 19 | PB0300080611 | Vis | Disponible | Voir la pièce |
| 20 | PB0300430601 | Rondelle | Disponible | Voir la pièce |
| 21 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 22 | PB0308040050 | Cable accellerateur | Disponible | Voir la pièce |
| 23 | PB0503000044 | Etiquette | Disponible | Voir la pièce |
| 24 | PB0503000043 | Etiquette | Disponible | Voir la pièce |

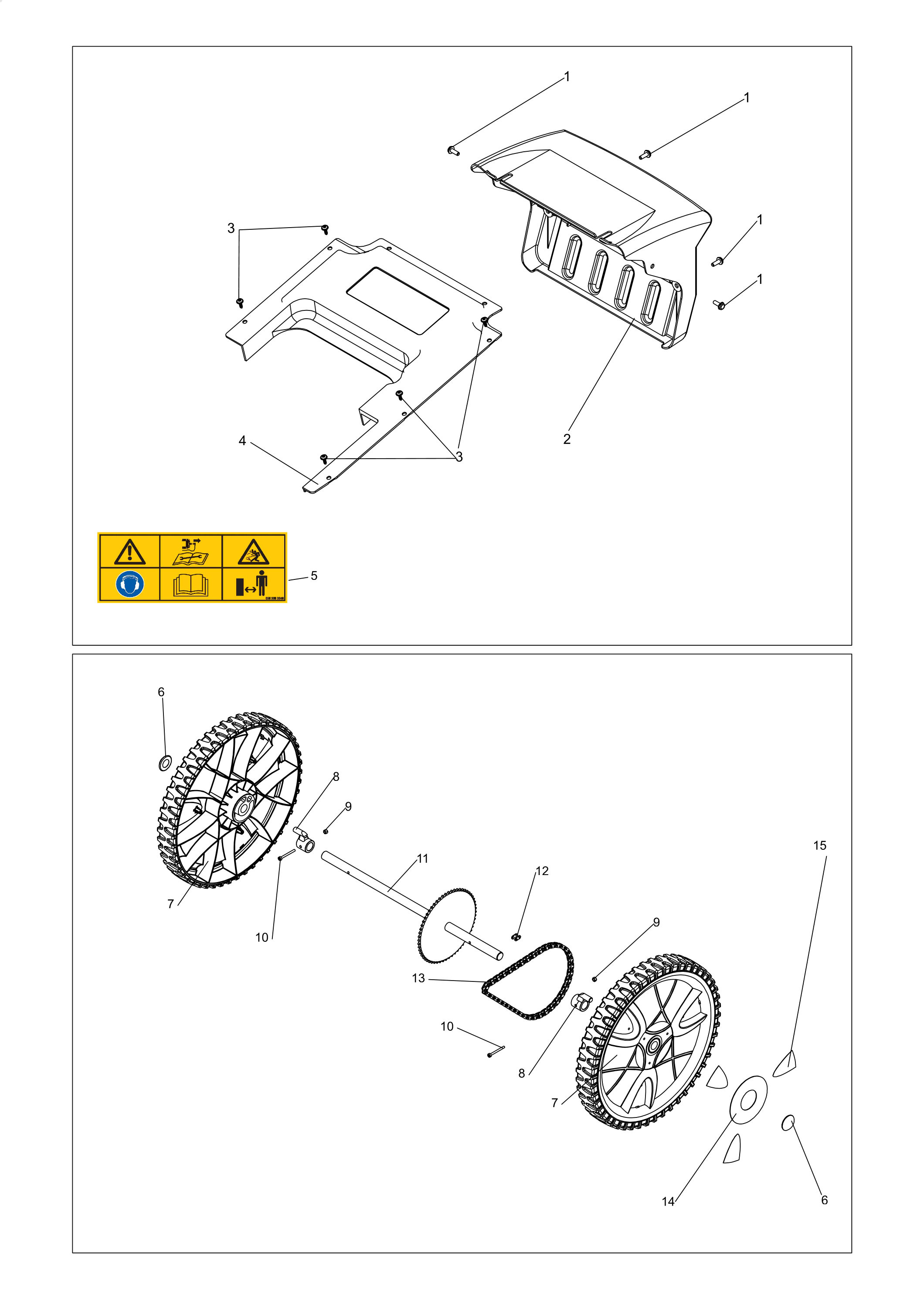

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 1 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 1 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 1 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 2 | PB0340030057R | Capot arrière | Non reliée | |
| 3 | PB0300070405 | Vis | Non reliée | |
| 3 | PB0300070405 | Vis | Non reliée | |
| 4 | PB0340030001R | Capot moteur | Non reliée | |
| 5 | PB0503000049 | Etiquette | Disponible | Voir la pièce |
| 6 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 6 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 7 | 68210002 | Kit roue | Disponible | Voir la pièce |
| 7 | 68210002 | Kit roue | Disponible | Voir la pièce |
| 8 | PB0302030014 | Moyeu roue | Disponible | Voir la pièce |
| 8 | PB0302030014 | Moyeu roue | Disponible | Voir la pièce |
| 9 | PB0300210502R | Ecrou | Non reliée | |
| 9 | PB0300210502R | Ecrou | Non reliée | |
| 10 | PB0300020504R | Vis | Non reliée | |
| 10 | PB0300020504R | Vis | Non reliée | |
| 11 | PB0306050115R | Arbre | Non reliée | |
| 12 | PB0306020001 | Attache rapide | Disponible | Voir la pièce |
| 13 | PB0306020020R | Chaine | Non reliée | |
| 14 | PB0503010333R | Etiquette | Non reliée | |
| 15 | PB0503010332R | Etiquette | Non reliée |
