Vue Éclatée SCA 50 H fin 2020
Retrouvez les pièces détachées, références et repères disponibles pour SCA 50 H fin 2020.

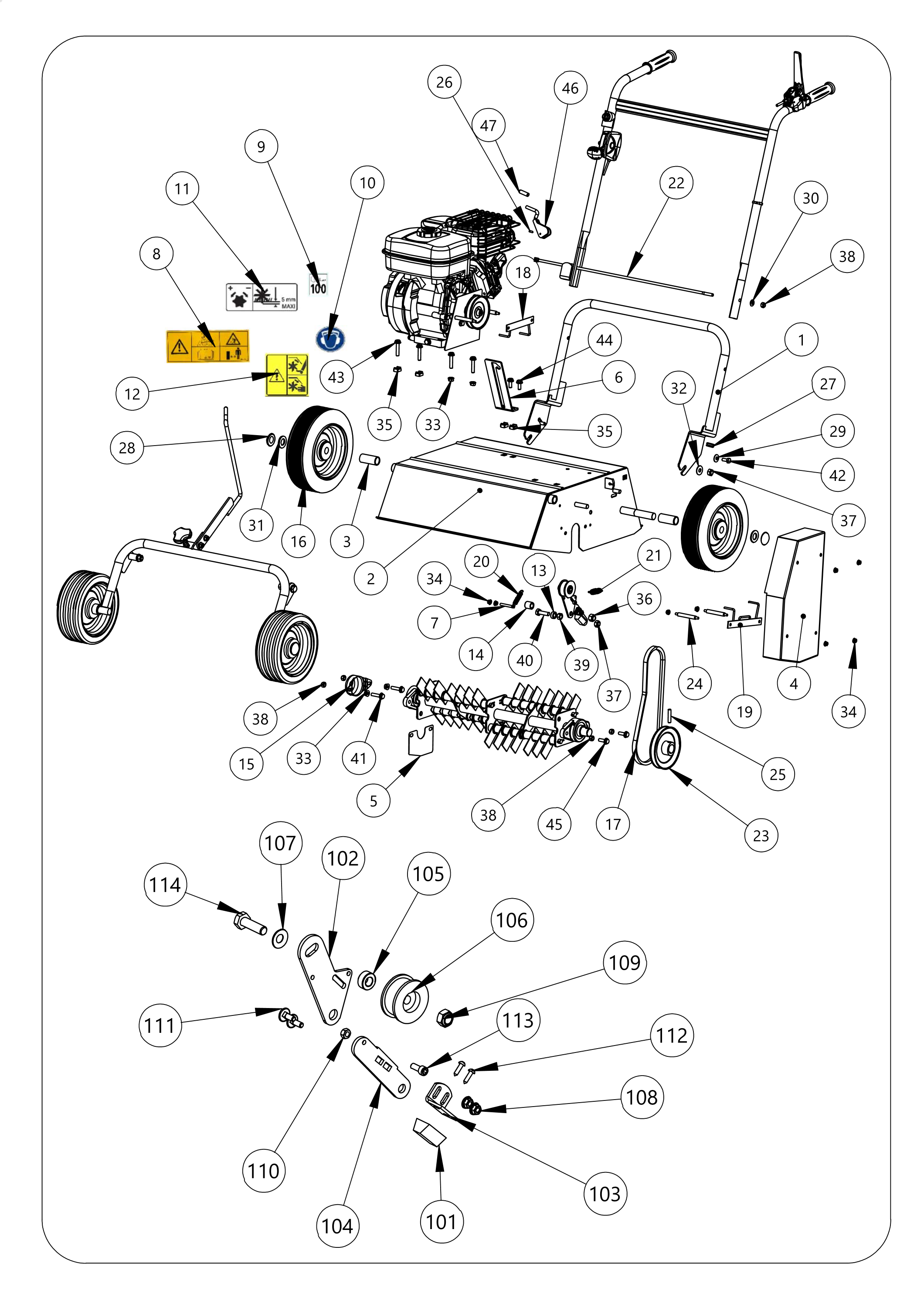

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K102021601 | Support mancheron | Disponible | Voir la pièce |
| 2 | K102022601 | Carter | Disponible | Voir la pièce |
| 3 | K102020202 | Entretoise | Disponible | Voir la pièce |
| 4 | K102011601 | Capot | Disponible | Voir la pièce |
| 5 | K102010402 | Protection carter | Disponible | Voir la pièce |
| 6 | K102010204 | Selecteur | Disponible | Voir la pièce |
| 7 | K102010203 | Levier verrouillage | Disponible | Voir la pièce |
| 8 | KC04010022 | VIS DE TENSION | Disponible | Voir la pièce |
| 9 | K503000029 | AUTOCOLLANT SECURITE | Disponible | Voir la pièce |
| 10 | K503000019 | Autocollant "D.B.A" | Disponible | Voir la pièce |
| 11 | K503000012 | AUTOCOLLANT CASQUE | Disponible | Voir la pièce |
| 12 | K503000008 | AUTOCOLLANT REGLAGE HAUTEUR DE COUPE | Disponible | Voir la pièce |
| 13 | K503000007 | AUTOCOLLANT DANGER | Disponible | Voir la pièce |
| 14 | K341000010 | ENTRETOISE PLASTIQUE FREIN | Disponible | Voir la pièce |
| 15 | K341000009 | ENTRETOISE LEVIER EMBRAYAGE | Disponible | Voir la pièce |
| 16 | K341000002 | Boule | Disponible | Voir la pièce |
| 17 | K340000044 | CACHE PALIER | Non reliée | |
| 18 | K309000006 | ROUE | Non reliée | |
| 19 | K306030028 | COURROIE | Non reliée | |
| 20 | K305030009 | PLAQUE DEBRAYAGE SUPERIEUIRE | Non reliée | |
| 21 | K305030006 | PLAQUE DE DEBRAYAGE INFERIEURE | Non reliée | |
| 22 | K305010011 | RESSORT RAPPEL LEVIER EMBRAYAGE | Disponible | Voir la pièce |
| 23 | K305010006 | RESSORT DE RAPPEL | Disponible | Voir la pièce |
| 24 | K305000018 | TRINGLE BLOCAGE MANCHERON | Disponible | Voir la pièce |
| 25 | K303020012 | POULIE | Disponible | Voir la pièce |
| 26 | K302010022 | AXE EPAULE | Disponible | Voir la pièce |
| 27 | K301020005 | GOUPILLE | Non reliée | |
| 28 | K301020003 | GOUPILLE | Disponible | Voir la pièce |
| 29 | K301000005 | PASSE FIL | Non reliée | |
| 30 | K300702001 | ENJOLIVEUR | Non reliée | |
| 31 | K300430802 | RONDELLE CONTACT LARGE | Non reliée | |
| 32 | K300430801 | RONDELLE CONTACT | Non reliée | |
| 33 | K300402001 | RONDELLE PLATE | Non reliée | |
| 33 | K300402001 | RONDELLE PLATE | Non reliée | |
| 34 | K300401002 | RONDELLE PLATE | Non reliée | |
| 34 | K300401002 | RONDELLE PLATE | Non reliée | |
| 35 | K300260801 | ECROU H | Non reliée | |
| 35 | K300260801 | ECROU H | Non reliée | |
| 36 | K300260601 | ECROU | Non reliée | |
| 37 | K300230802 | ECROU | Non reliée | |
| 37 | K300230802 | ECROU | Non reliée | |
| 38 | K300211201 | ECROU FREIN | Disponible | Voir la pièce |
| 38 | K300211201 | ECROU FREIN | Disponible | Voir la pièce |
| 38 | K300211201 | ECROU FREIN | Disponible | Voir la pièce |
| 39 | K300211001 | ECROU FREIN | Non reliée | |
| 40 | K300210801 | ECROU FREIN | Non reliée | |
| 41 | K300201001 | ECROU | Non reliée | |
| 42 | K300011010 | VIS | Non reliée | |
| 43 | K300010831 | VIS | Disponible | Voir la pièce |
| 44 | K300010815 | VIS | Non reliée | |
| 45 | K300010803 | VIS | Non reliée | |
| 46 | K300010802 | VIS | Disponible | Voir la pièce |
| 47 | K300010801 | VIS | Non reliée | |
| 101 | K104010016 | Frein rotor | Disponible | Voir la pièce |
| 102 | K102010208 | Levier embr. | Disponible | Voir la pièce |
| 103 | K102010207 | Equerre | Disponible | Voir la pièce |
| 104 | K102010206 | Levier fixation | Disponible | Voir la pièce |
| 105 | K341000013 | ENTRETOISE | Disponible | Voir la pièce |
| 106 | K306010001 | GALET EMBRAYAGE | Non reliée | |
| 107 | K300431001 | RONDELLE CONTACT | Non reliée | |
| 108 | K300260601 | ECROU | Non reliée | |
| 109 | K300211001 | ECROU FREIN | Non reliée | |
| 110 | K300200602 | ECROU | Disponible | Voir la pièce |
| 111 | K300080601 | VIS | Non reliée | |
| 112 | K300070401 | VIS TOLE | Non reliée | |
| 113 | K300020603 | VIS | Non reliée | |
| 114 | K300011010 | VIS | Non reliée |

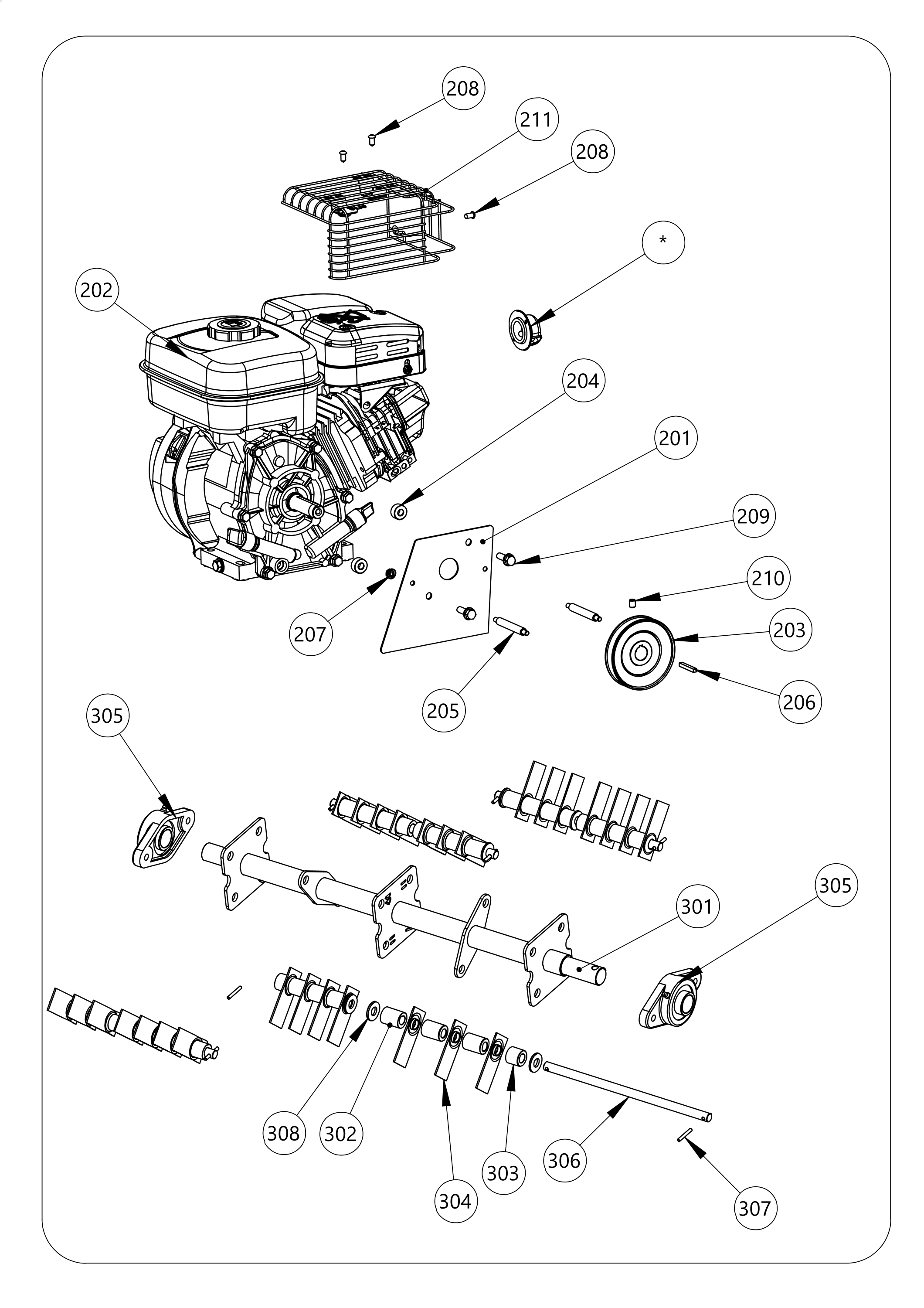

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| * | - | N | Non reliée | |
| 201 | KI02011602 | TOLE PROTECTION | Non reliée | |
| 202 | 0330011041 | Moteur | Disponible | Voir la pièce |
| 203 | K303020010 | POULIE MOTEUR | Disponible | Voir la pièce |
| 204 | K302020034 | ENTRETOISE TOLE | Disponible | Voir la pièce |
| 205 | K302010022 | AXE EPAULE | Disponible | Voir la pièce |
| 206 | K301040002 | CLAVETTE | Non reliée | |
| 207 | K300260601 | ECROU | Non reliée | |
| 208 | K300070601 | VIS TOLE | Non reliée | |
| 208 | K300070601 | VIS TOLE | Non reliée | |
| 209 | K300060506 | VIS | Disponible | Voir la pièce |
| 210 | K300040802 | VIS | Non reliée | |
| 211 | 0330012009 | GRILLE ECHAP | Disponible | Voir la pièce |
| 301 | KI02020203 | ROTOR RENFORCE | Non reliée | |
| 302 | K340000096 | ENTRETOISE PLASTIQUE | Disponible | Voir la pièce |
| 303 | K340000095 | ENTRETOISE PLASTIQUE | Non reliée | |
| 304 | K320020028 | COUTEAU MOBILE | Non reliée | |
| 305 | K306010012 | PALIER | Disponible | Voir la pièce |
| 305 | K306010012 | PALIER | Disponible | Voir la pièce |
| 306 | K302010025 | AXE FIXATION | Non reliée | |
| 307 | K301090009 | GOUPILLE | Non reliée | |
| 308 | 0300401201 | RONDELLE PLATE | Non reliée |

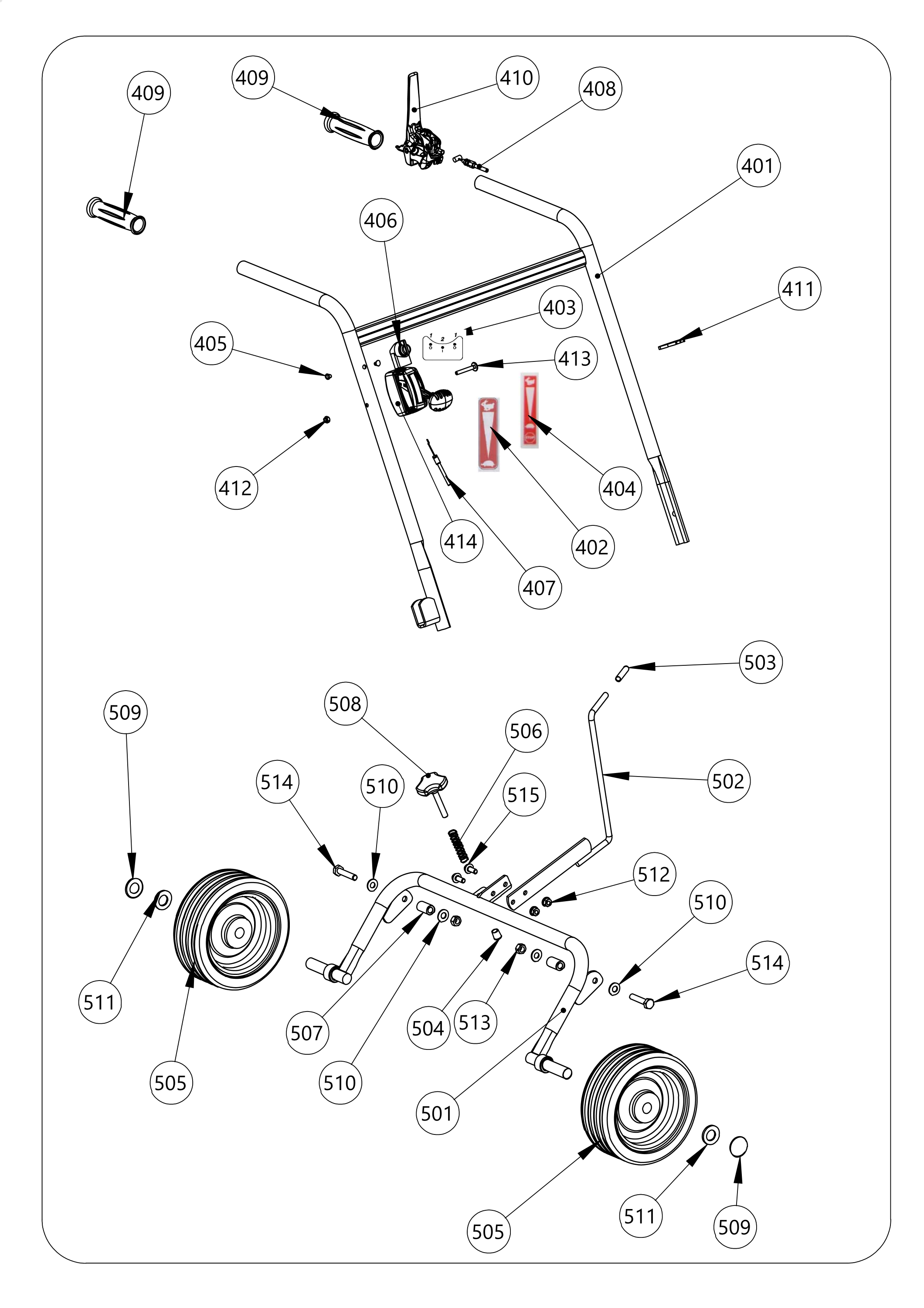

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 401 | KI02021603 | MANCHERON | Disponible | Voir la pièce |
| 402 | K503000037 | ETIQU. GAZ | Disponible | Voir la pièce |
| 403 | K503000032 | AUTOCOLLANT INTERUPTEUR | Disponible | Voir la pièce |
| 404 | K503000031 | Etiquette acc. stop | Disponible | Voir la pièce |
| 405 | K341000011 | Obturateur | Disponible | Voir la pièce |
| 406 | K330010203 | INTERUPTEUR MOTEUR | Non reliée | |
| 407 | K308040011 | CABLE COMMANDE DES GAZ | Non reliée | |
| 408 | K308020009 | CABLE EMBRAYAGE | Non reliée | |
| 409 | K307020005 | POIGNEE CAOUTCHOUC | Disponible | Voir la pièce |
| 409 | K307020005 | POIGNEE CAOUTCHOUC | Disponible | Voir la pièce |
| 410 | K307010018 | LEVIER EMBRAYAGE | Non reliée | |
| 411 | K301060001 | COLLIER PLASTIQUE | Disponible | Voir la pièce |
| 411 | K301060002 | Collier | Disponible | Voir la pièce |
| 412 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 413 | K300080603 | VIS | Disponible | Voir la pièce |
| 414 | K307020010 | POIGNEE GAZ | Disponible | Voir la pièce |
| 501 | KI02021602 | Train avant | Disponible | Voir la pièce |
| 502 | KI02010202 | Levier relevage | Non reliée | |
| 503 | K341000012 | Embout | Disponible | Voir la pièce |
| 504 | K341000006 | EMBOUT | Disponible | Voir la pièce |
| 505 | K309000005 | ROUE | Non reliée | |
| 505 | K309000005 | ROUE | Non reliée | |
| 506 | K305020005 | Ressort | Disponible | Voir la pièce |
| 507 | K302020017 | ENTRETOISE | Disponible | Voir la pièce |
| 508 | K300801001 | Molette | Non reliée | |
| 509 | K300702001 | ENJOLIVEUR | Non reliée | |
| 509 | K300702001 | ENJOLIVEUR | Non reliée | |
| 510 | K300431001 | RONDELLE CONTACT | Non reliée | |
| 510 | K300431001 | RONDELLE CONTACT | Non reliée | |
| 510 | K300431001 | RONDELLE CONTACT | Non reliée | |
| 511 | K300402001 | RONDELLE PLATE | Non reliée | |
| 511 | K300402001 | RONDELLE PLATE | Non reliée | |
| 512 | K300260801 | ECROU H | Non reliée | |
| 513 | K300201001 | ECROU | Non reliée | |
| 514 | K300011012 | VIS | Disponible | Voir la pièce |
| 514 | K300011012 | VIS | Disponible | Voir la pièce |
| 515 | K300010802 | VIS | Disponible | Voir la pièce |
