Vue 1
Vue 2
Vue 3
Vue 4
Vue 5

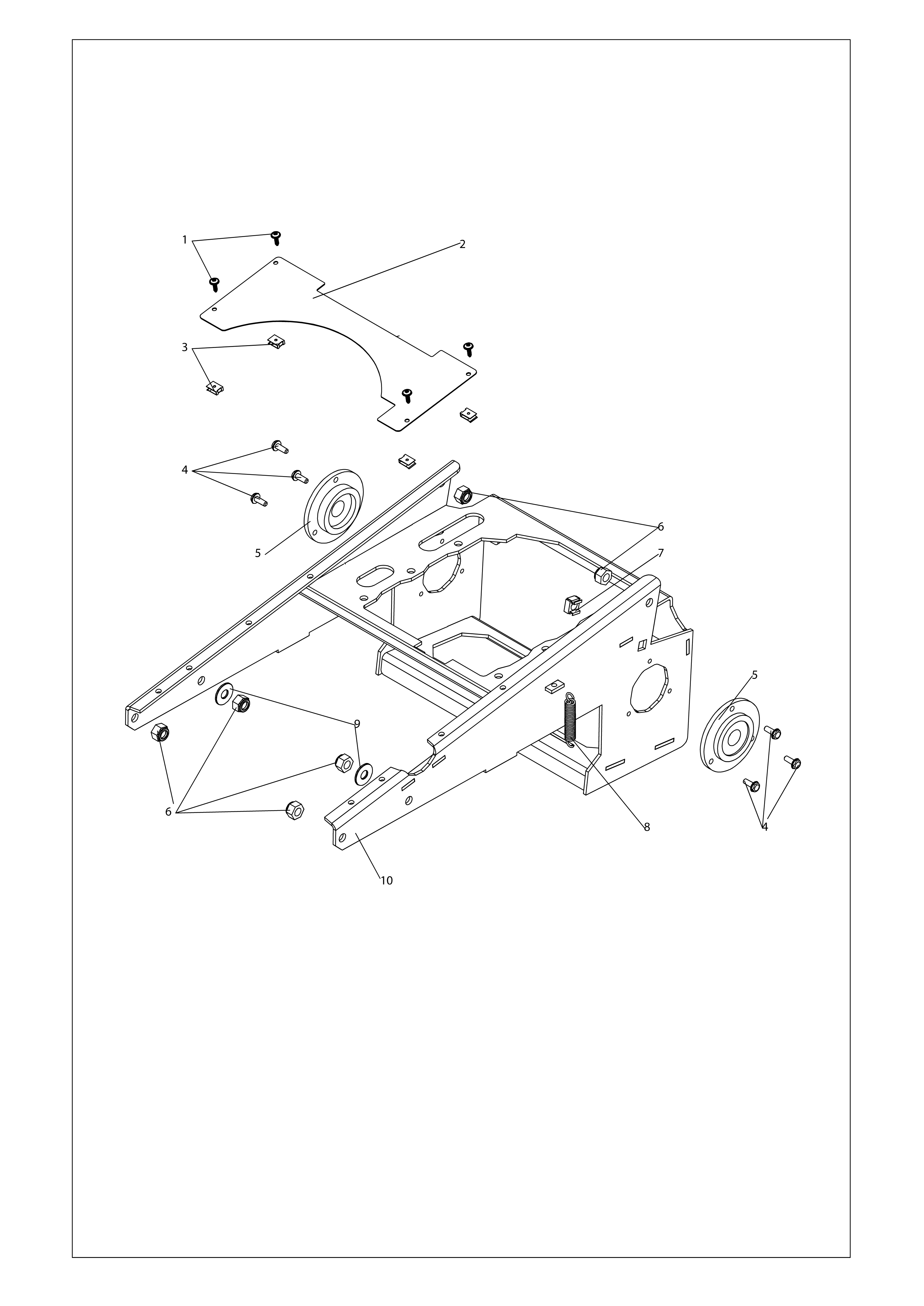

Vue 6

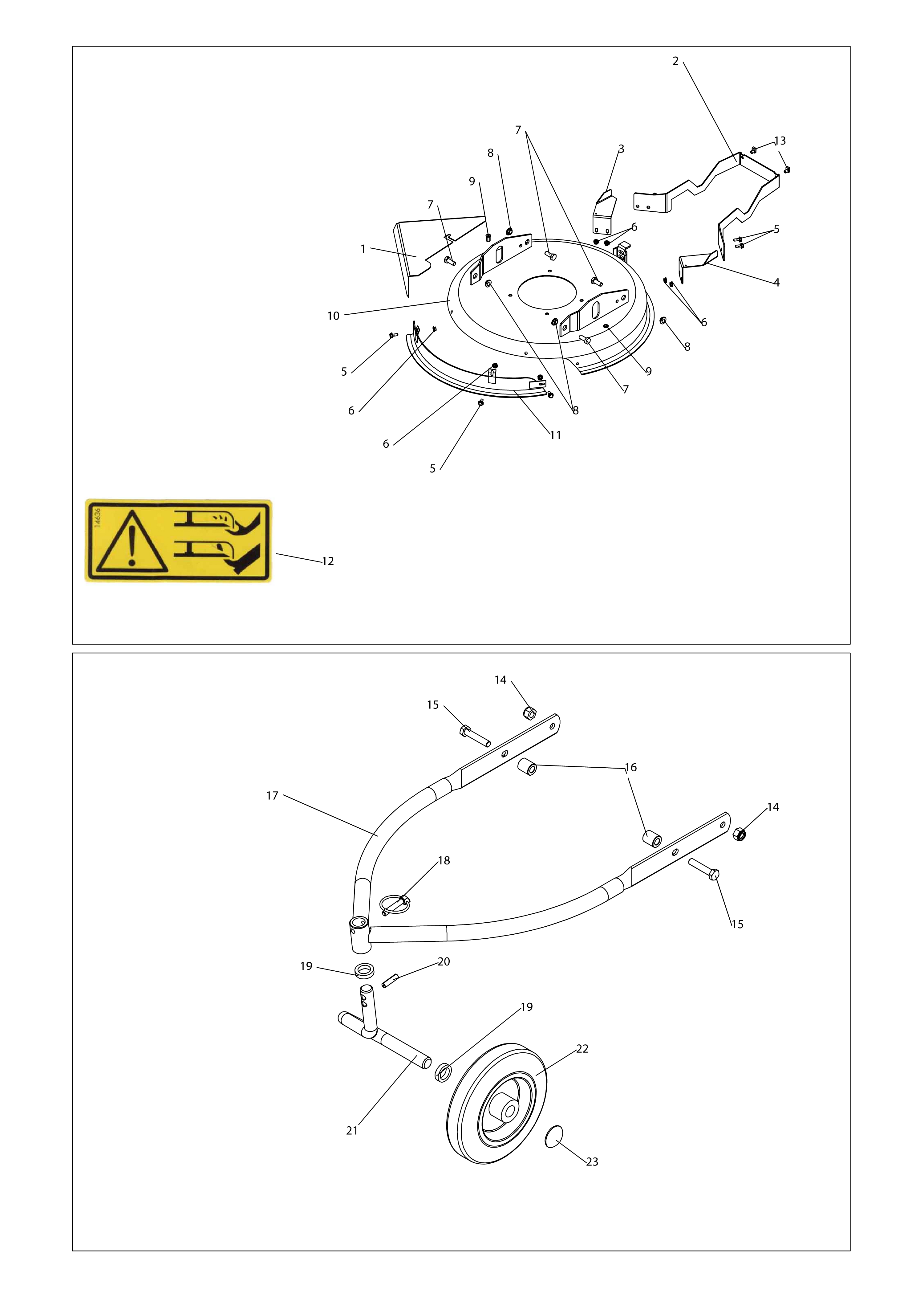

Vue 7

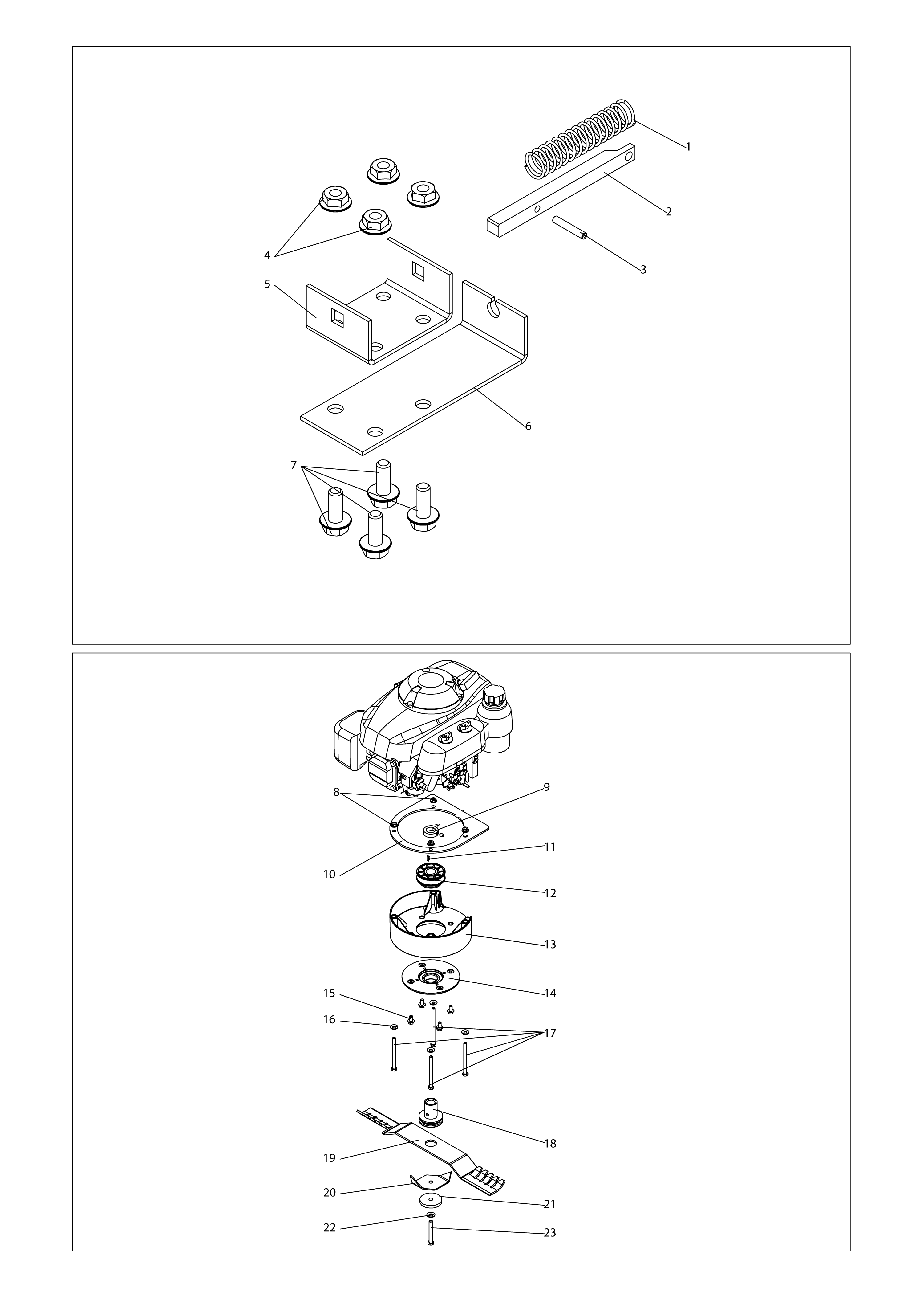

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0305020001
RESSORT
Disponible
Voir la pièce
2
0302010030
AXE DE RELEVAGE
Non reliée
3
0301020002
GOUPILLE
Non reliée
4
0300260801
ECROU
Disponible
Voir la pièce
5
4002000102
SUPPORT
Non reliée
6
4002040104
SUPPORT
Disponible
Voir la pièce
7
0300010816
VIS
Non reliée
8
0300260801
ECROU
Disponible
Voir la pièce
9
0302020046
Entretoise moteur
Non reliée
9
0302020083
ENTRETOISE MOTEUR
Disponible
Voir la pièce
10
4002080311
REHAUSE MOTEUR
Disponible
Voir la pièce
11
0301040001
CLAVETTE
Non reliée
12
0306060014
POULIE MOTEUR
Non reliée
13
0340030034
REHAUSSE MOTEUR
Non reliée
14
0340030028
PALIER COUPELLE
Non reliée
15
0300010815
VIS
Non reliée
16
0300430801
RONDELLE
Disponible
Voir la pièce
17
0300010804
VIS-TH
Disponible
Voir la pièce
18
0302030072
MOYEU DE LAME
Non reliée
19
0320020006
LAME
Non reliée
20
0304000117
DEFLECTEUR
Disponible
Voir la pièce
21
0302020042
RONDELLE
Disponible
Voir la pièce
22
0300431001
RONDELLE DE LAME
Disponible
Voir la pièce
23
0300060304
VIS
Non reliée

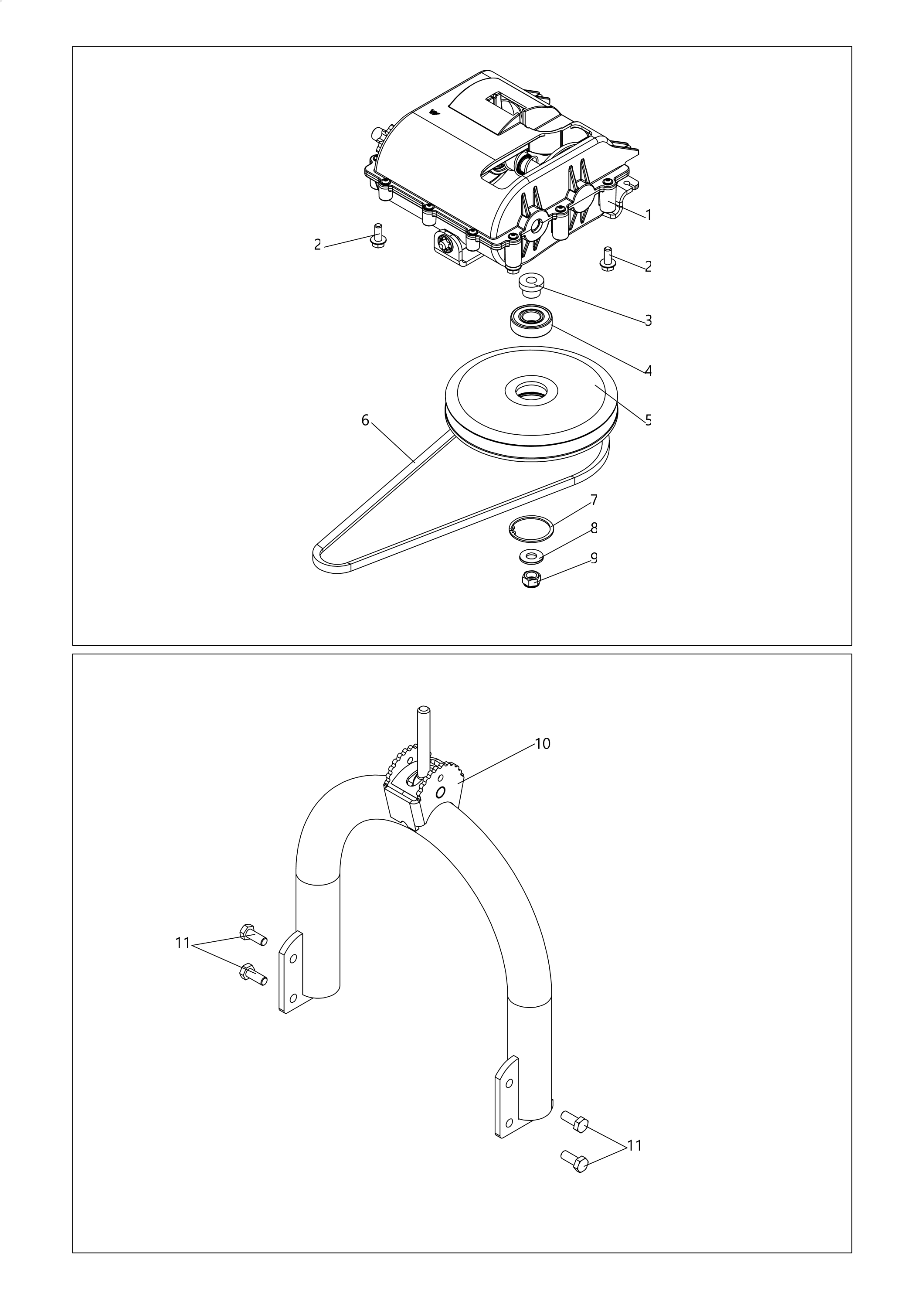

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
4001000002
Transmission
Non reliée
2
0300010816
VIS
Non reliée
2
0300010816
VIS
Non reliée
3
0302010104
AXE DE POULIE
Disponible
Voir la pièce
4
0306010035
ROULEMENT
Non reliée
5
0303010002
POULIE
Non reliée
6
0306030055
COURROIE
Non reliée
7
0301070006
CIRCLIPS
Non reliée
8
0300401201
RONDELLE PLATE
Non reliée
9
0300211201
ECROU
Non reliée
10
4002080305
ARCEAU
Disponible
Voir la pièce
11
0300011008
VIS
Disponible
Voir la pièce
11
0300011008
VIS
Disponible
Voir la pièce

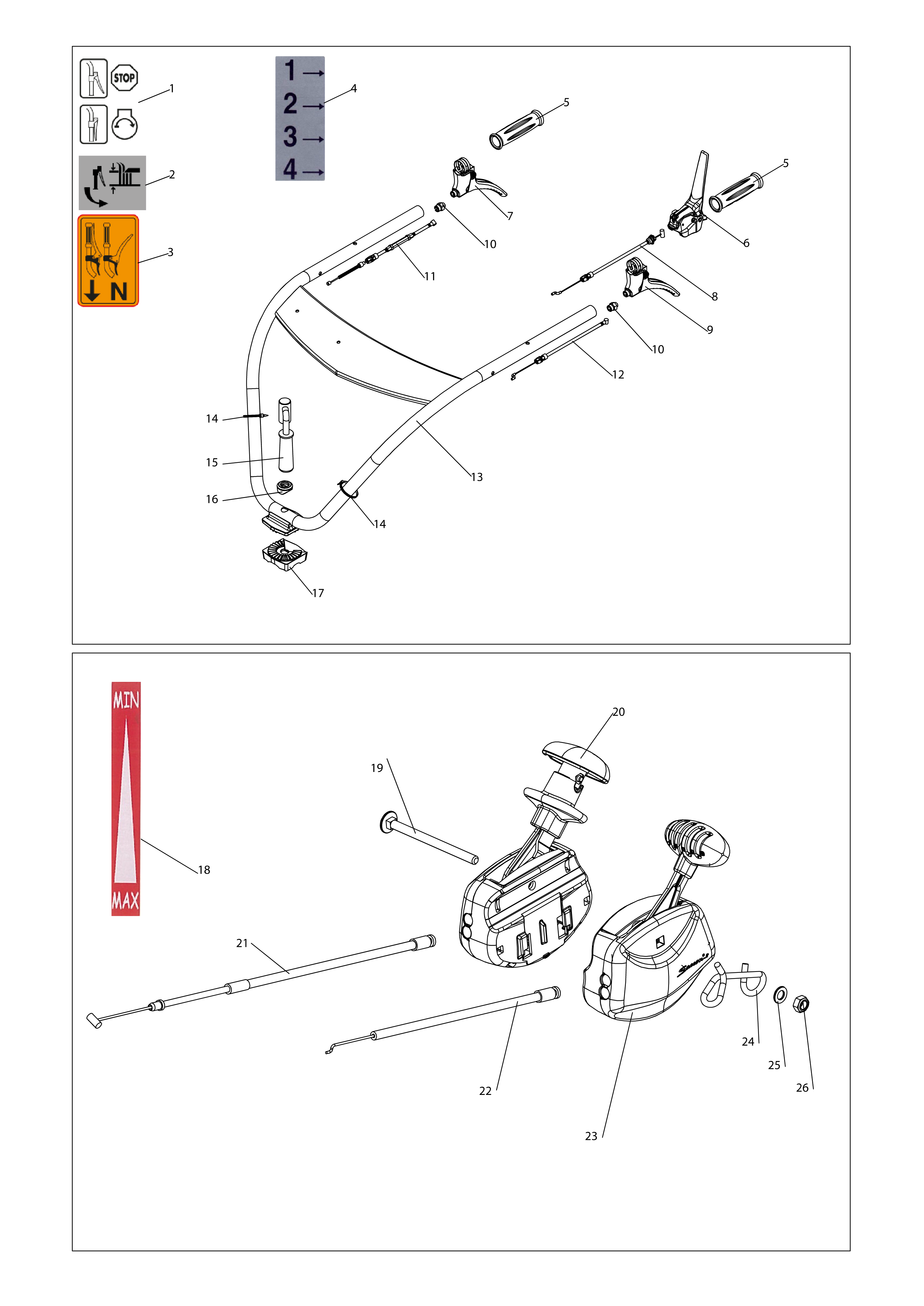

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0503000026
Etiquette
Disponible
Voir la pièce
2
0503000055
Etiquette
Disponible
Voir la pièce
3
0503000002
Etiquette
Disponible
Voir la pièce
4
0503000054
ETIQUETTE REGLAGE COUPE
Non reliée
5
0341000036
POIGNEE
Non reliée
5
0341000036
POIGNEE
Non reliée
6
0307010023
Levier frein
Disponible
Voir la pièce
7
0307010021
Levier
Disponible
Voir la pièce
8
0308050012
CABLE DE FREIN MOTEUR
Non reliée
9
0307010020
Levier
Non reliée
10
0002000003
ARRET DE GAINE
Non reliée
10
0002000003
ARRET DE GAINE
Non reliée
11
0308020048
CABLE EMBRAYAGE
Non reliée
12
0308030007
CABLE REGLAGE HAUTEUR
Non reliée
13
5002000303
GUDON
Disponible
Voir la pièce
14
0301060003
ATTACHE RILSAN
Non reliée
14
0301060003
ATTACHE RILSAN
Non reliée
15
0300801401
POIGNEE SERRAGE
Disponible
Voir la pièce
16
0303000024
ENTRETOISE POIGNEE SERRAGE
Non reliée
17
0303000042
NOIX CRANTEE RENFORCEE
Disponible
Voir la pièce
18
0503010313
ETIQUETTE VITESSE BOITIER MOD
Disponible
Voir la pièce
19
0300080604
Vis
Disponible
Voir la pièce
20
0307020021
MANETTE VARIATEUR VITESSE
Non reliée
21
0308010011
CABLE VARIATION VITESSE
Non reliée
22
0308040048
Câble gaz
Disponible
Voir la pièce
23
0307010028
LEVIER ACCELERATEUR
Non reliée
24
0305030001
ACCROCHE LANCEUR
Disponible
Voir la pièce
26
0300210602
ECROU FREIN
Non reliée
26
0300210602
ECROU FREIN
Non reliée

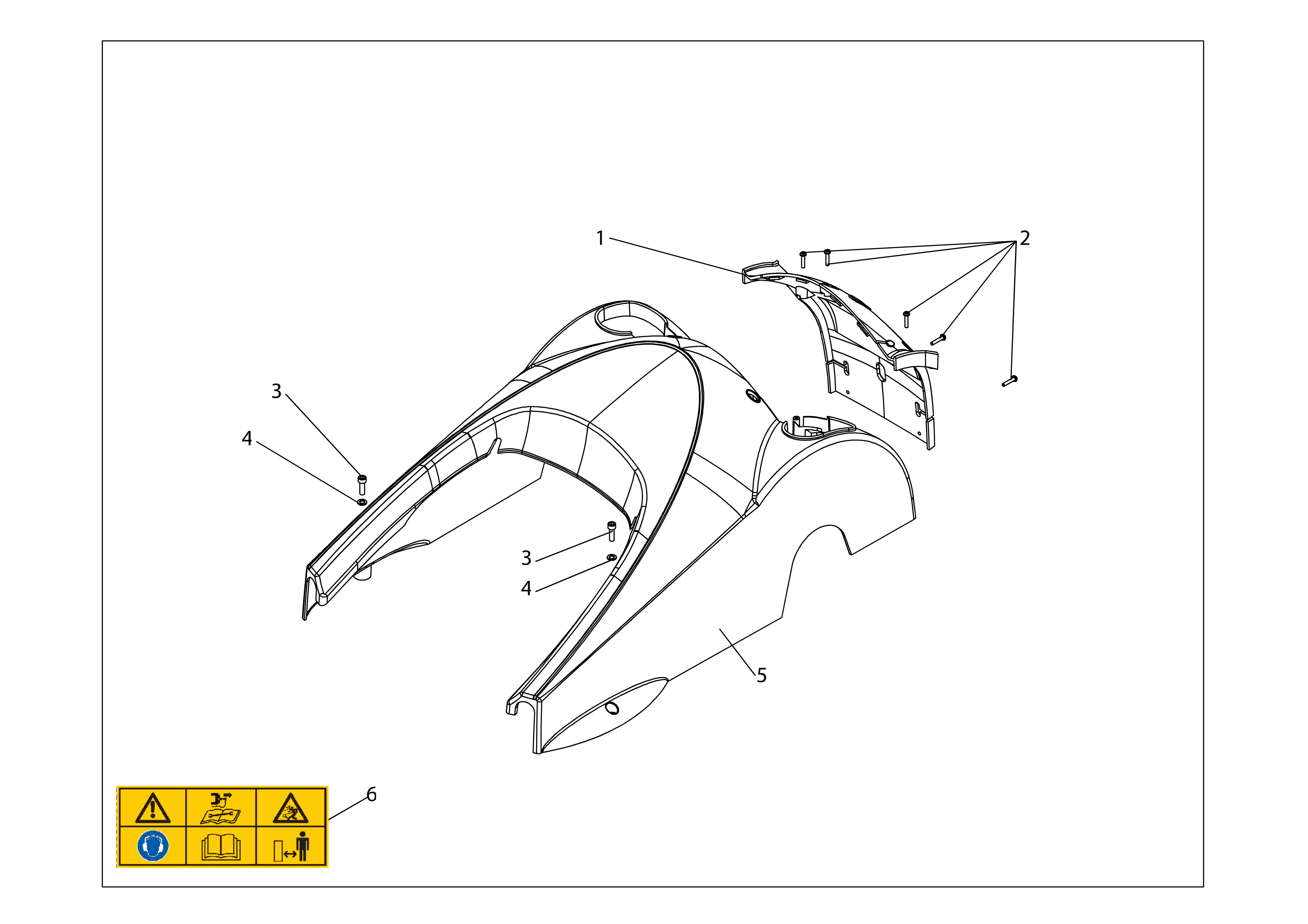

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0340030023
TRAPPE DE VISITE
Disponible
Voir la pièce
2
0300090403
VIS
Disponible
Voir la pièce
3
0300020602
VIS
Disponible
Voir la pièce
3
0300020602
VIS
Disponible
Voir la pièce
4
0300400603
RONDELLE
Non reliée
4
0300400603
RONDELLE
Non reliée
5
0340030022
CAPOT MOTEUR
Non reliée
6
0503000016
AUTOCOLLANT PRECAUTION EMPLOI
Disponible
Voir la pièce

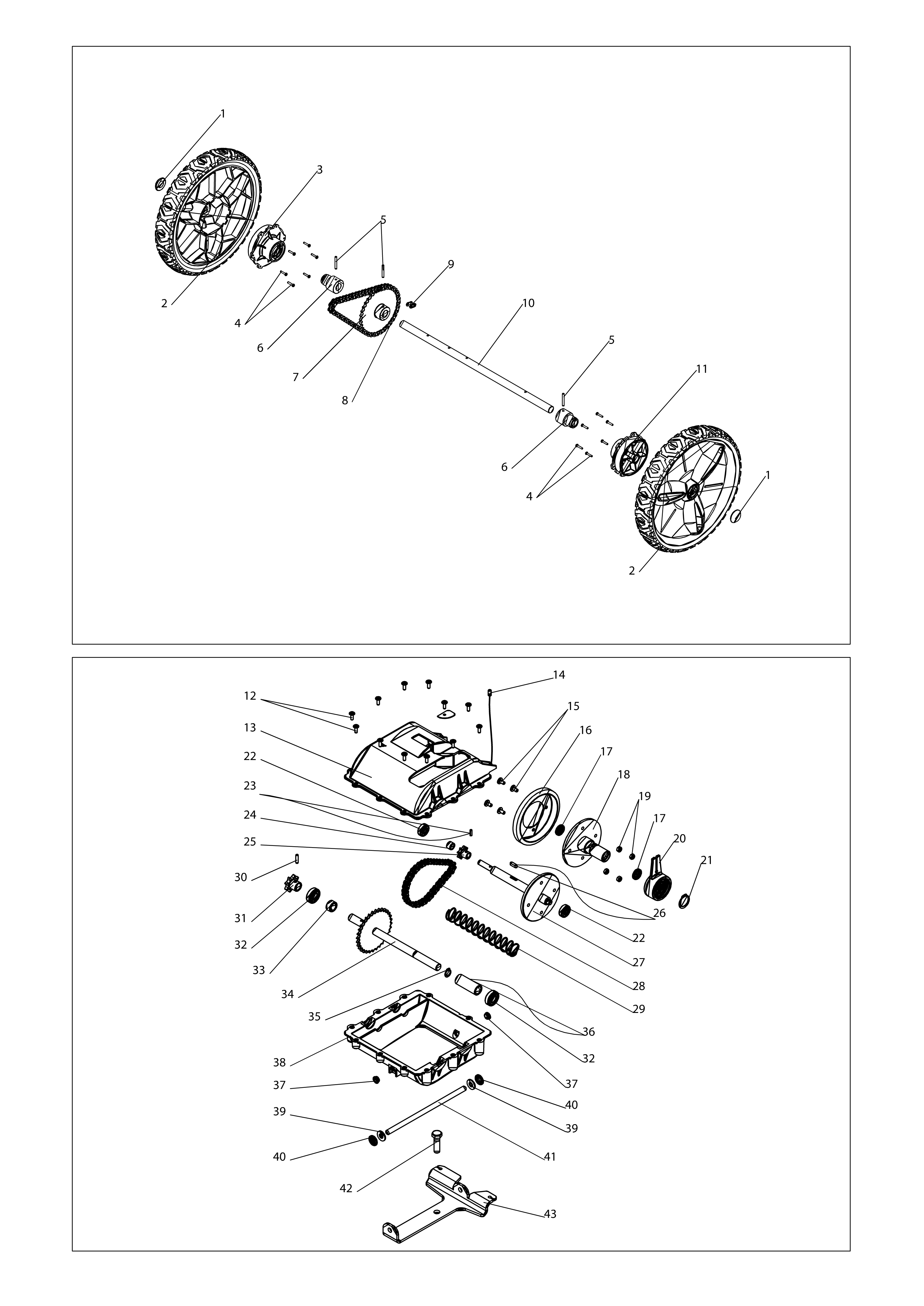

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0300702001
ENJOLIVEUR
Non reliée
1
0300702001
ENJOLIVEUR
Non reliée
2
0340030026
ROUE
Disponible
Voir la pièce
2
0340030026
ROUE
Disponible
Voir la pièce
3
0340030029
PALIER ROUE LIBRE DROIT
Non reliée
4
0300090403
VIS
Disponible
Voir la pièce
4
0300090403
VIS
Disponible
Voir la pièce
5
0301020005
Goupille
Non reliée
5
0301020005
Goupille
Non reliée
6
0302030048
Moyeu de roue
Non reliée
6
0302030048
Moyeu de roue
Non reliée
7
0306050039
Pignon
Disponible
Voir la pièce
8
0306020025
CHAINE
Non reliée
9
0001000378
ATTACHE RAPIDE
Non reliée
10
0302010054
Arbre de roue
Disponible
Voir la pièce
11
0340030027
PALIER ROUE LIBRE GAUCHE
Non reliée
12
0300080505
VIS
Disponible
Voir la pièce
13
0340030042
CARTER SUP
Disponible
Voir la pièce
14
0308020049
CABLE MARCHE ARR
Disponible
Voir la pièce
15
0300110606
VIS
Disponible
Voir la pièce
16
0306060030
Rondelle friction
Non reliée
17
0343020004
JOINT A LEVRES
Non reliée
17
0343020004
JOINT A LEVRES
Non reliée
18
0302010101
MOYEU
Non reliée
19
0300210602
ECROU FREIN
Non reliée
20
0340030043
FOURCHETTE
Disponible
Voir la pièce
21
0301070011
RONDELLE
Non reliée
22
0306010034
ROULEMENT
Disponible
Voir la pièce
22
0306010034
ROULEMENT
Disponible
Voir la pièce
23
0301020011
GOUPILLE
Non reliée
24
0302020097
ENTRETOISE
Non reliée
25
0306050035
PIGNON
Non reliée
26
0301040022
CLAVETTE
Non reliée
27
0302010100
ARBRE
Non reliée
28
0306020024
CHAINE
Non reliée
29
0305020014
RESSORT
Non reliée
30
0301020015
GOUPILLE
Non reliée
31
0306050036
PIGNON
Disponible
Voir la pièce
32
0306010005
ROULEMENT
Disponible
Voir la pièce
32
0306010005
ROULEMENT
Disponible
Voir la pièce
33
0302020099
ENTRETOISE
Non reliée
34
0302010102
ARBRE
Disponible
Voir la pièce
35
0301070023
CIRCLIPS
Non reliée
36
0302020100
ENTRETOISE
Disponible
Voir la pièce
37
0306010036
BAGUE
Non reliée
37
0306010036
BAGUE
Non reliée
38
0340030041
CARTER INF
Disponible
Voir la pièce
39
0300401002
RONDELLE PLATE
Disponible
Voir la pièce
39
0300401002
RONDELLE PLATE
Disponible
Voir la pièce
40
0300461001
RONDELLE STARLOCK
Non reliée
40
0300461001
RONDELLE STARLOCK
Non reliée
41
0302010103
AXE BALANCIER
Disponible
Voir la pièce
42
0300011203
VIS
Disponible
Voir la pièce
43
0304000298
BALANCIER
Disponible
Voir la pièce
