Vue Éclatée C 19/20
Retrouvez les pièces détachées, références et repères disponibles pour C 19/20.

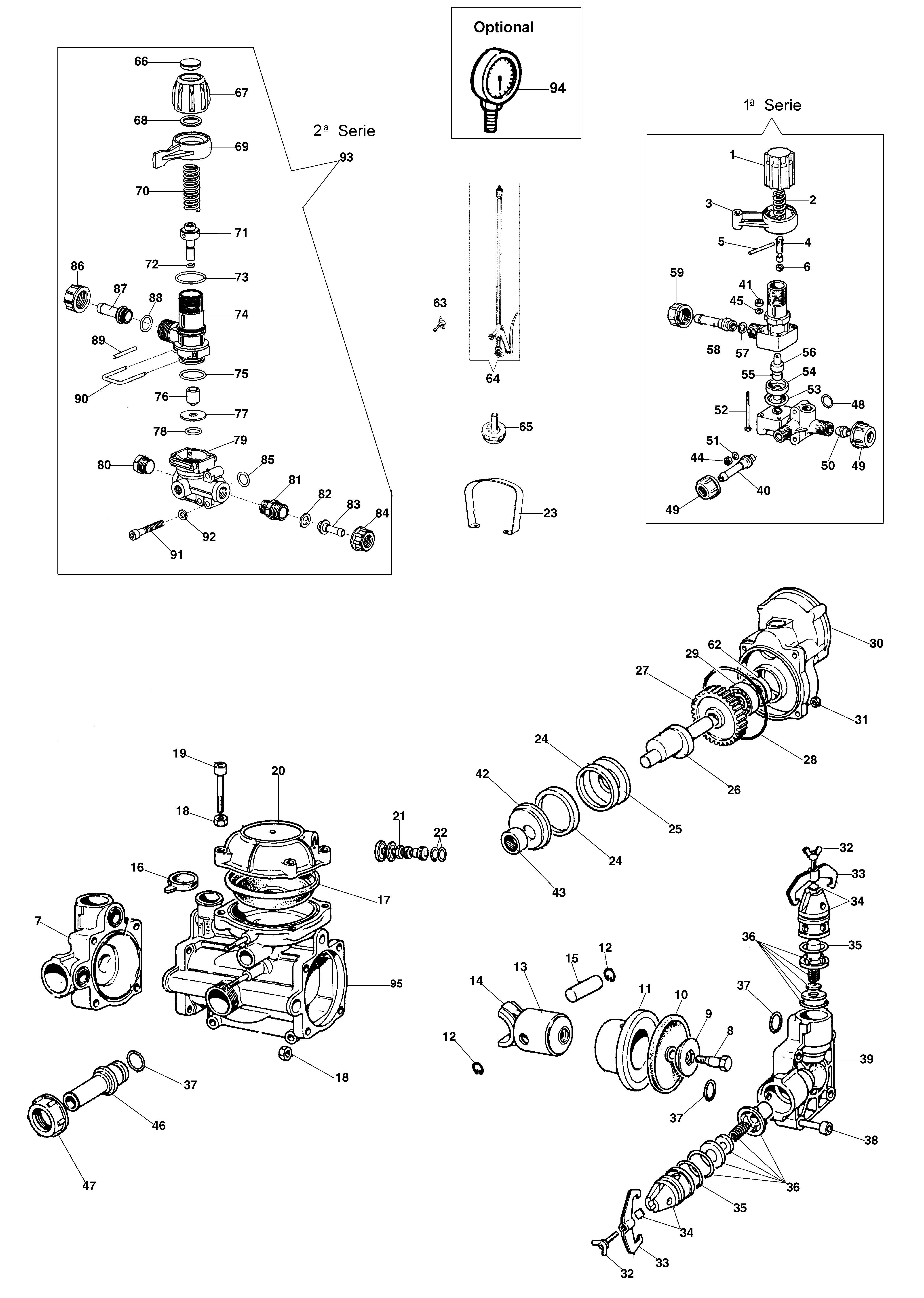

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 354000035 | Bride | Disponible | Voir la pièce |
| 2 | 354000034 | Ressort | Disponible | Voir la pièce |
| 3 | 354000084 | Levier | Disponible | Voir la pièce |
| 4 | 354000036 | Tige | Disponible | Voir la pièce |
| 5 | 354000037 | Goupille | Disponible | Voir la pièce |
| 6 | 354000038 | Joint | Disponible | Voir la pièce |
| 7 | CH32180015 | Couvercle | Disponible | Voir la pièce |
| 8 | 354000032 | Vis | Disponible | Voir la pièce |
| 9 | 354000031 | Disque | Disponible | Voir la pièce |
| 10 | 354000030 | Diaphragme | Disponible | Voir la pièce |
| 11 | 354000029 | Cylindre | Disponible | Voir la pièce |
| 12 | 354000060 | Bague | Disponible | Voir la pièce |
| 12 | 354000060 | Bague | Disponible | Voir la pièce |
| 13 | 354000058 | Piston | Disponible | Voir la pièce |
| 14 | 354000061 | Bielle | Disponible | Voir la pièce |
| 15 | 354000059 | Goupille | Disponible | Voir la pièce |
| 16 | 354000009 | Diaphragme | Disponible | Voir la pièce |
| 17 | 354000008 | Diaphragme | Disponible | Voir la pièce |
| 18 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 18 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 19 | 375200004 | Vis | Disponible | Voir la pièce |
| 20 | 354000007 | Accumulateur | Disponible | Voir la pièce |
| 21 | 354000039 | Soupape | Disponible | Voir la pièce |
| 22 | 354000057 | Joint | Disponible | Voir la pièce |
| 23 | 354000010 | Poignee | Disponible | Voir la pièce |
| 24 | 354000042 | Bague | Disponible | Voir la pièce |
| 24 | 354000042 | Bague | Disponible | Voir la pièce |
| 25 | 354000043 | Rondelle | Disponible | Voir la pièce |
| 26 | 354000044 | Arbre | Disponible | Voir la pièce |
| 27 | 354000046 | Engranages | Disponible | Voir la pièce |
| 28 | 354000045 | Bague or | Disponible | Voir la pièce |
| 29 | 3035015R | Roulement | Disponible | Voir la pièce |
| 30 | 354000002 | Support | Disponible | Voir la pièce |
| 31 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 32 | 354000048 | Vis | Disponible | Voir la pièce |
| 32 | 354000048 | Vis | Disponible | Voir la pièce |
| 33 | 354000047A | Cavalier | Non reliée | |
| 33 | 354000047A | Cavalier | Non reliée | |
| 34 | 354000069 | Soupape | Disponible | Voir la pièce |
| 34 | 354000069 | Soupape | Disponible | Voir la pièce |
| 35 | 3049011 | Bague or | Disponible | Voir la pièce |
| 35 | 3049011 | Bague or | Disponible | Voir la pièce |
| 36 | 354000070 | Soupape | Disponible | Voir la pièce |
| 36 | 354000070 | Soupape | Disponible | Voir la pièce |
| 37 | 3049018R | Bague or | Disponible | Voir la pièce |
| 37 | 3049018R | Bague or | Disponible | Voir la pièce |
| 37 | 3049018R | Bague or | Disponible | Voir la pièce |
| 38 | 354000054 | Vis | Disponible | Voir la pièce |
| 39 | 354000012 | Couvercle | Disponible | Voir la pièce |
| 40 | CH28030516 | Jeu de raccords | Disponible | Voir la pièce |
| 41 | 3914002 | Ecrou | Disponible | Voir la pièce |
| 42 | 354000041 | Entretoise | Disponible | Voir la pièce |
| 43 | 380000025 | Bague | Disponible | Voir la pièce |
| 44 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 45 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 46 | 354000013 | Raccord | Disponible | Voir la pièce |
| 47 | 354000014 | Bride | Disponible | Voir la pièce |
| 48 | 354000056 | Bague or | Disponible | Voir la pièce |
| 49 | CH12000065 | Bride | Non reliée | |
| 49 | CH12000065 | Bride | Non reliée | |
| 50 | 354000017 | Bouchon | Disponible | Voir la pièce |
| 51 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 52 | 354000022 | Vis | Disponible | Voir la pièce |
| 53 | 354000021 | Joint | Disponible | Voir la pièce |
| 54 | 354000108 | Soupape compl. | Disponible | Voir la pièce |
| 55 | 354000018 | Moyeu | Disponible | Voir la pièce |
| 56 | 354000018 | Moyeu | Disponible | Voir la pièce |
| 57 | 354000026 | Bague or | Disponible | Voir la pièce |
| 58 | 354000024 | Jeu de raccords | Disponible | Voir la pièce |
| 59 | 354000025 | Bride | Disponible | Voir la pièce |
| 62 | 3050015AR | Bague | Non reliée | |
| 63 | 351000067 | Raccord | Disponible | Voir la pièce |
| 64 | UU16030096R | Lance | Disponible | Voir la pièce |
| 65 | 351000063 | Filtre | Disponible | Voir la pièce |
| 66 | CH32020254 | Bouchon | Disponible | Voir la pièce |
| 67 | 354000082 | Collier | Disponible | Voir la pièce |
| 68 | 354000083 | Joint | Disponible | Voir la pièce |
| 69 | 354000084 | Levier | Disponible | Voir la pièce |
| 70 | 354000034 | Ressort | Disponible | Voir la pièce |
| 71 | 354000086 | Guide | Disponible | Voir la pièce |
| 72 | 354000087 | Bague or | Disponible | Voir la pièce |
| 73 | CH12100461 | Bague or | Disponible | Voir la pièce |
| 74 | 354000089A | Couvercle | Disponible | Voir la pièce |
| 75 | 354000090 | Bague or | Disponible | Voir la pièce |
| 76 | CH36000058 | Soupape | Non reliée | |
| 77 | 354000092 | Siege | Disponible | Voir la pièce |
| 78 | 354000093 | Bague or | Disponible | Voir la pièce |
| 79 | 354000094 | Corp | Disponible | Voir la pièce |
| 80 | 354000095 | Bouchon | Disponible | Voir la pièce |
| 81 | 354000096 | Nipple | Disponible | Voir la pièce |
| 82 | 354000097 | Joint | Disponible | Voir la pièce |
| 83 | 354000098 | Raccord | Disponible | Voir la pièce |
| 84 | 354000025 | Bride | Disponible | Voir la pièce |
| 85 | CH12100780 | Bague or | Non reliée | |
| 86 | 354000101 | Collier | Disponible | Voir la pièce |
| 87 | 354000102 | Raccord | Disponible | Voir la pièce |
| 88 | 354000103 | Bague or | Disponible | Voir la pièce |
| 89 | 354000037 | Goupille | Disponible | Voir la pièce |
| 90 | 354000105 | Crochet | Disponible | Voir la pièce |
| 91 | 354000106 | Vis | Disponible | Voir la pièce |
| 92 | 354000107 | Rondelle | Disponible | Voir la pièce |
| 93 | 354000108 | Soupape compl. | Disponible | Voir la pièce |
| 94 | CH18160115 | Manomètre | Non reliée | |
| 95 | 354000001 | Corp pompe | Disponible | Voir la pièce |

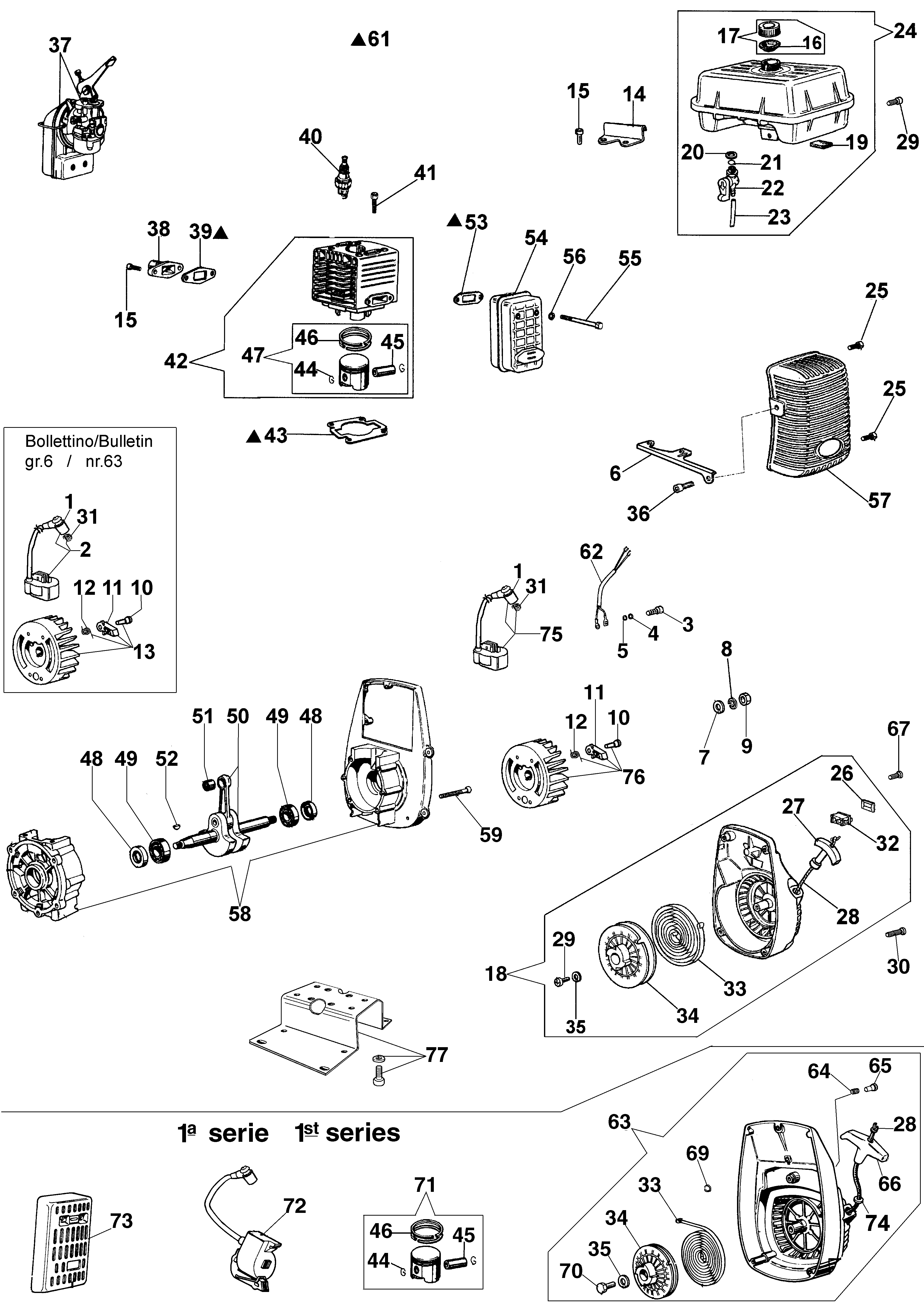

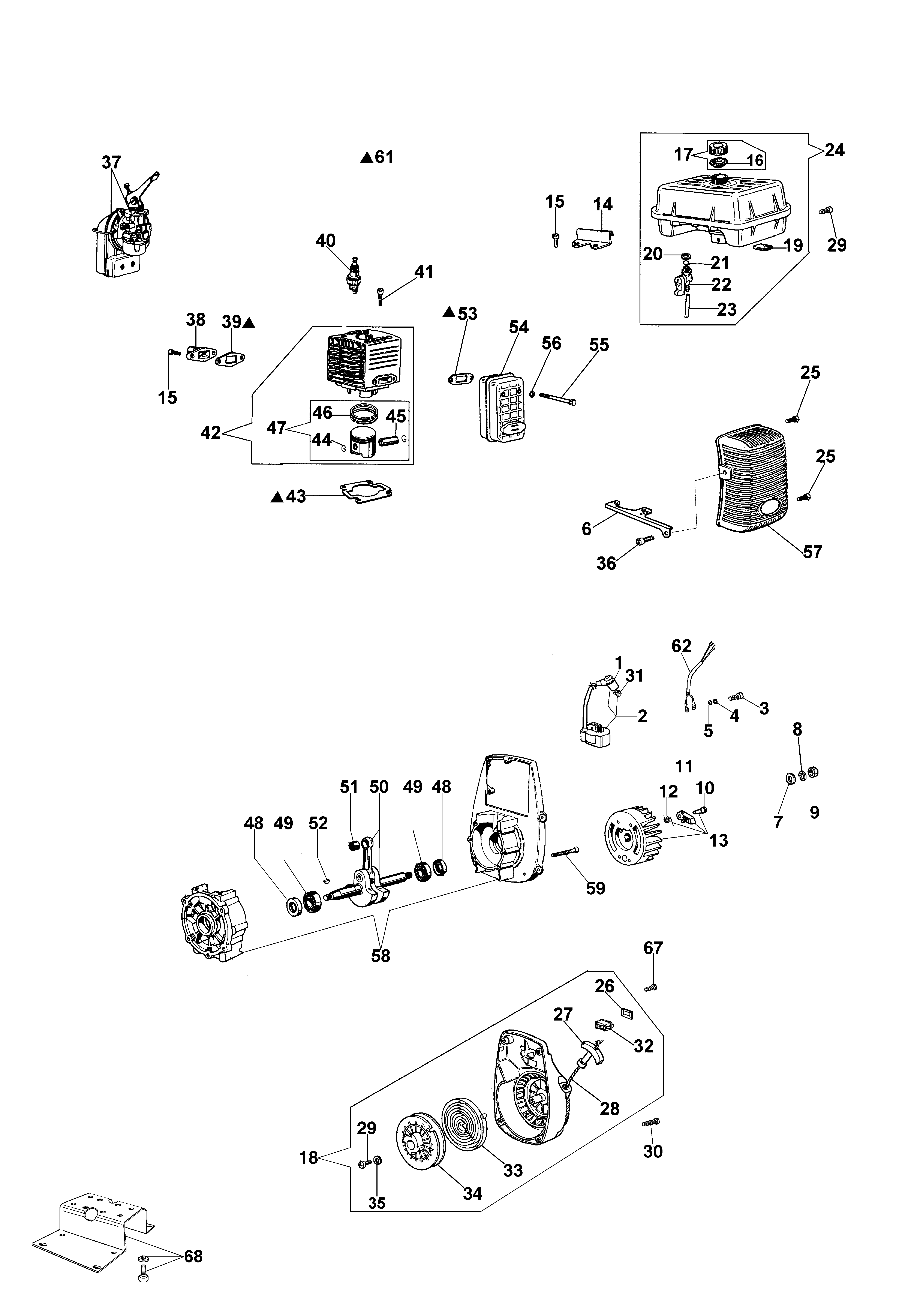

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 1 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 2 | 301000419 | Volant et bobine numérique | Disponible | Voir la pièce |
| 3 | 094000097 | Vis | Disponible | Voir la pièce |
| 4 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 6 | 301000342AR | Support | Non reliée | |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 8 | 3819013R | Grower | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 10 | 004000436R | Pivot | Non reliée | |
| 10 | 004000436R | Pivot | Non reliée | |
| 11 | 300000038R | Flasque | Disponible | Voir la pièce |
| 11 | 300000038R | Flasque | Disponible | Voir la pièce |
| 12 | 300000040R | Ressort | Disponible | Voir la pièce |
| 12 | 300000040R | Ressort | Disponible | Voir la pièce |
| 13 | 301000419 | Volant et bobine numérique | Disponible | Voir la pièce |
| 14 | 301000003R | Support | Non reliée | |
| 15 | 3801009R | Vis | Non reliée | |
| 15 | 3801009R | Vis | Non reliée | |
| 16 | 300000025 | Joint | Disponible | Voir la pièce |
| 17 | 300000022R | Bouchon | Disponible | Voir la pièce |
| 18 | 301000348BR | Demarrage complet | Non reliée | |
| 19 | 301000049 | Feutre | Disponible | Voir la pièce |
| 20 | 3055098R | Bague | Non reliée | |
| 21 | 3049006R | Bague or | Disponible | Voir la pièce |
| 22 | 3055049R | Robinet | Disponible | Voir la pièce |
| 23 | 300000026AR | Tuyau | Non reliée | |
| 24 | 301000346R | Réservoir mix | Disponible | Voir la pièce |
| 25 | 3960073R | Vis | Disponible | Voir la pièce |
| 25 | 3960073R | Vis | Disponible | Voir la pièce |
| 26 | 2317013R | Protection | Disponible | Voir la pièce |
| 27 | 093500397R | Poignée de démarrage | Non reliée | |
| 28 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 28 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 29 | 094600041AR | Vis | Non reliée | |
| 29 | 094600041AR | Vis | Non reliée | |
| 30 | 3960081AR | Vis | Disponible | Voir la pièce |
| 31 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 31 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 32 | 2317021R | Interrupteur | Non reliée | |
| 33 | 004000132R | Ressort | Non reliée | |
| 33 | 004000132R | Ressort | Non reliée | |
| 34 | 300000016R | Poulie | Disponible | Voir la pièce |
| 34 | 300000016R | Poulie | Disponible | Voir la pièce |
| 35 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 35 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 36 | 3801008R | Vis | Disponible | Voir la pièce |
| 37 | 302000007DR | Carburateur H190-1 | Disponible | Voir la pièce |
| 38 | 301000025BR | Collecteur | Disponible | Voir la pièce |
| 39 | 375200075R | Joint | Disponible | Voir la pièce |
| 40 | 005000019R | Bougie | Non reliée | |
| 41 | 3801013R | Vis | Disponible | Voir la pièce |
| 42 | 301000365B | Cylindre compl. Ø40 | Disponible | Voir la pièce |
| 43 | 375200078R | Joint | Disponible | Voir la pièce |
| 44 | 004900061R | Bague | Disponible | Voir la pièce |
| 44 | 004900061R | Bague | Disponible | Voir la pièce |
| 45 | 301000035R | Axe piston | Disponible | Voir la pièce |
| 45 | 301000035R | Axe piston | Disponible | Voir la pièce |
| 46 | 074000405R | Segment | Disponible | Voir la pièce |
| 46 | 074000405R | Segment | Disponible | Voir la pièce |
| 47 | 301000375B | Piston complet Ø40 | Disponible | Voir la pièce |
| 48 | 3050015AR | Bague | Non reliée | |
| 48 | 3050015AR | Bague | Non reliée | |
| 49 | 3034012R | Roulement | Non reliée | |
| 49 | 3034012R | Roulement | Non reliée | |
| 50 | 301000054A | Vilebrequin | Disponible | Voir la pièce |
| 51 | 3037005R | Roulement | Non reliée | |
| 52 | 301000047R | Clavette | Disponible | Voir la pièce |
| 53 | 300000035R | Joint | Disponible | Voir la pièce |
| 54 | 301000357AR | Pot | Disponible | Voir la pièce |
| 55 | 005400303R | Vis | Disponible | Voir la pièce |
| 56 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 57 | 375200071AR | Couvre-pot | Disponible | Voir la pièce |
| 58 | 301000408 | Carter moteur compl. | Disponible | Voir la pièce |
| 59 | 3801066 | Vis | Disponible | Voir la pièce |
| 61 | 301000113A | Kit joints | Disponible | Voir la pièce |
| 62 | 301000349 | Cable | Disponible | Voir la pièce |
| 63 | 301000095 | Demarrage complet | Disponible | Voir la pièce |
| 64 | 301000010 | Ressort | Disponible | Voir la pièce |
| 65 | 301000011 | Interrupteur | Disponible | Voir la pièce |
| 66 | 005000122R | Poignée de démarrage | Disponible | Voir la pièce |
| 67 | 3960092AR | Vis | Disponible | Voir la pièce |
| 69 | 3026003R | Bague | Disponible | Voir la pièce |
| 70 | 301000042R | Vis | Disponible | Voir la pièce |
| 71 | 301000081 | Piston complet Ø40 | Disponible | Voir la pièce |
| 72 | 301000024R | Bobine | Disponible | Voir la pièce |
| 73 | 341000009 | Protection | Disponible | Voir la pièce |
| 74 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 75 | 301000379R | Bobine | Non reliée | |
| 76 | 301000384R | Volant | Disponible | Voir la pièce |
| 77 | 354000115 | Support moteur | Disponible | Voir la pièce |

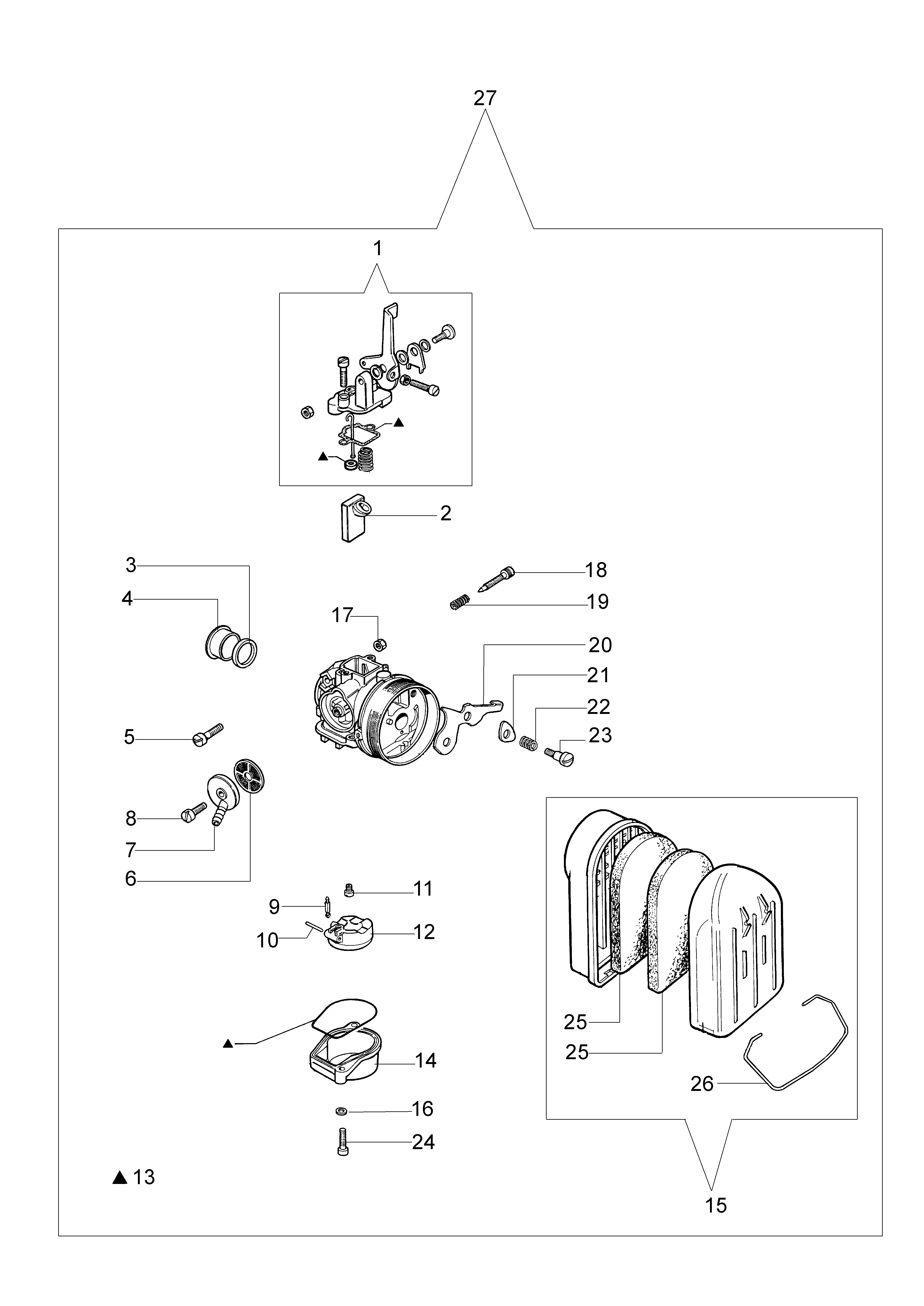

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 300000074 | Kit levier | Disponible | Voir la pièce |
| 2 | 302000157 | Soupape | Disponible | Voir la pièce |
| 3 | 300000267 | Joint | Disponible | Voir la pièce |
| 4 | 300000266R | Bague | Non reliée | |
| 5 | 3801026R | Pivot | Disponible | Voir la pièce |
| 6 | 300000217R | Filtre mix | Non reliée | |
| 7 | 300000216R | Jeu de raccords | Non reliée | |
| 8 | 300000215 | Vis | Disponible | Voir la pièce |
| 9 | 300000222R | Epingle | Disponible | Voir la pièce |
| 10 | 300000225 | Pivot | Disponible | Voir la pièce |
| 11 | 302000156R | Gicleur | Non reliée | |
| 12 | 300000198 | Flotteur | Non reliée | |
| 13 | 300000073 | Kit joints | Disponible | Voir la pièce |
| 14 | 300000079 | Reservoir | Disponible | Voir la pièce |
| 15 | 365200077 | Kit filtre air | Disponible | Voir la pièce |
| 16 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 17 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 18 | 300000221 | Vis | Disponible | Voir la pièce |
| 19 | 300000220 | Ressort | Disponible | Voir la pièce |
| 20 | 300000195 | Soupape | Disponible | Voir la pièce |
| 21 | 300000226 | Clip | Disponible | Voir la pièce |
| 22 | 300000227 | Ressort | Disponible | Voir la pièce |
| 23 | 300000228 | Pivot | Disponible | Voir la pièce |
| 24 | 3908005 | Vis | Disponible | Voir la pièce |
| 25 | 365200072R | Filtre | Non reliée | |
| 25 | 365200072R | Filtre | Non reliée | |
| 26 | 365200074R | Ressort | Disponible | Voir la pièce |
| 27 | 302000007DR | Carburateur H190-1 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 2 | 301000379R | Bobine | Non reliée | |
| 3 | 094000097 | Vis | Disponible | Voir la pièce |
| 4 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 6 | 301000342AR | Support | Non reliée | |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 8 | 3819013R | Grower | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 10 | 004000436R | Pivot | Non reliée | |
| 11 | 300000038R | Flasque | Disponible | Voir la pièce |
| 12 | 300000040R | Ressort | Disponible | Voir la pièce |
| 13 | 301000384R | Volant | Disponible | Voir la pièce |
| 14 | 301000003R | Support | Non reliée | |
| 15 | 3801009R | Vis | Non reliée | |
| 15 | 3801009R | Vis | Non reliée | |
| 16 | 300000025 | Joint | Disponible | Voir la pièce |
| 17 | 300000022R | Bouchon | Disponible | Voir la pièce |
| 18 | 301000348BR | Demarrage complet | Non reliée | |
| 19 | 301000049 | Feutre | Disponible | Voir la pièce |
| 20 | 3055098R | Bague | Non reliée | |
| 21 | 3049006R | Bague or | Disponible | Voir la pièce |
| 22 | 3055049R | Robinet | Disponible | Voir la pièce |
| 23 | 300000026AR | Tuyau | Non reliée | |
| 24 | 301000346R | Réservoir mix | Disponible | Voir la pièce |
| 25 | 3960073R | Vis | Disponible | Voir la pièce |
| 25 | 3960073R | Vis | Disponible | Voir la pièce |
| 26 | 2317013R | Protection | Disponible | Voir la pièce |
| 27 | 093500397R | Poignée de démarrage | Non reliée | |
| 28 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 29 | 094600041AR | Vis | Non reliée | |
| 29 | 094600041AR | Vis | Non reliée | |
| 30 | 3960081AR | Vis | Disponible | Voir la pièce |
| 31 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 32 | 2317021R | Interrupteur | Non reliée | |
| 33 | 004000132R | Ressort | Non reliée | |
| 34 | 300000016R | Poulie | Disponible | Voir la pièce |
| 35 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 36 | 3801008R | Vis | Disponible | Voir la pièce |
| 37 | 302000007DR | Carburateur H190-1 | Disponible | Voir la pièce |
| 38 | 301000025BR | Collecteur | Disponible | Voir la pièce |
| 39 | 375200075R | Joint | Disponible | Voir la pièce |
| 40 | 3055101R | Bougie | Non reliée | |
| 41 | 3801013R | Vis | Disponible | Voir la pièce |
| 42 | 301000365B | Cylindre compl. Ø40 | Disponible | Voir la pièce |
| 43 | 375200078R | Joint | Disponible | Voir la pièce |
| 44 | 004900061R | Bague | Disponible | Voir la pièce |
| 45 | 301000035R | Axe piston | Disponible | Voir la pièce |
| 46 | 074000405R | Segment | Disponible | Voir la pièce |
| 47 | 301000375B | Piston complet Ø40 | Disponible | Voir la pièce |
| 48 | 3050015AR | Bague | Non reliée | |
| 48 | 3050015AR | Bague | Non reliée | |
| 49 | 3034012R | Roulement | Non reliée | |
| 49 | 3034012R | Roulement | Non reliée | |
| 50 | 301000395AR | Vilebrequin | Disponible | Voir la pièce |
| 51 | 3037005R | Roulement | Non reliée | |
| 52 | 301000047R | Clavette | Disponible | Voir la pièce |
| 53 | 300000035R | Joint | Disponible | Voir la pièce |
| 54 | 301000357AR | Pot | Disponible | Voir la pièce |
| 55 | 005400303R | Vis | Disponible | Voir la pièce |
| 56 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 57 | 375200071AR | Couvre-pot | Disponible | Voir la pièce |
| 58 | 301000408 | Carter moteur compl. | Disponible | Voir la pièce |
| 59 | 3801066 | Vis | Disponible | Voir la pièce |
| 61 | 301000113A | Kit joints | Disponible | Voir la pièce |
| 62 | 301000349 | Cable | Disponible | Voir la pièce |
| 67 | 3960092AR | Vis | Disponible | Voir la pièce |
| 68 | 354000115 | Support moteur | Disponible | Voir la pièce |
