Vue Éclatée DEB 517 fin 2020

Vue Éclatée DEB 517 fin 2020

Retrouvez les pièces détachées, références et repères disponibles pour DEB 517 fin 2020.

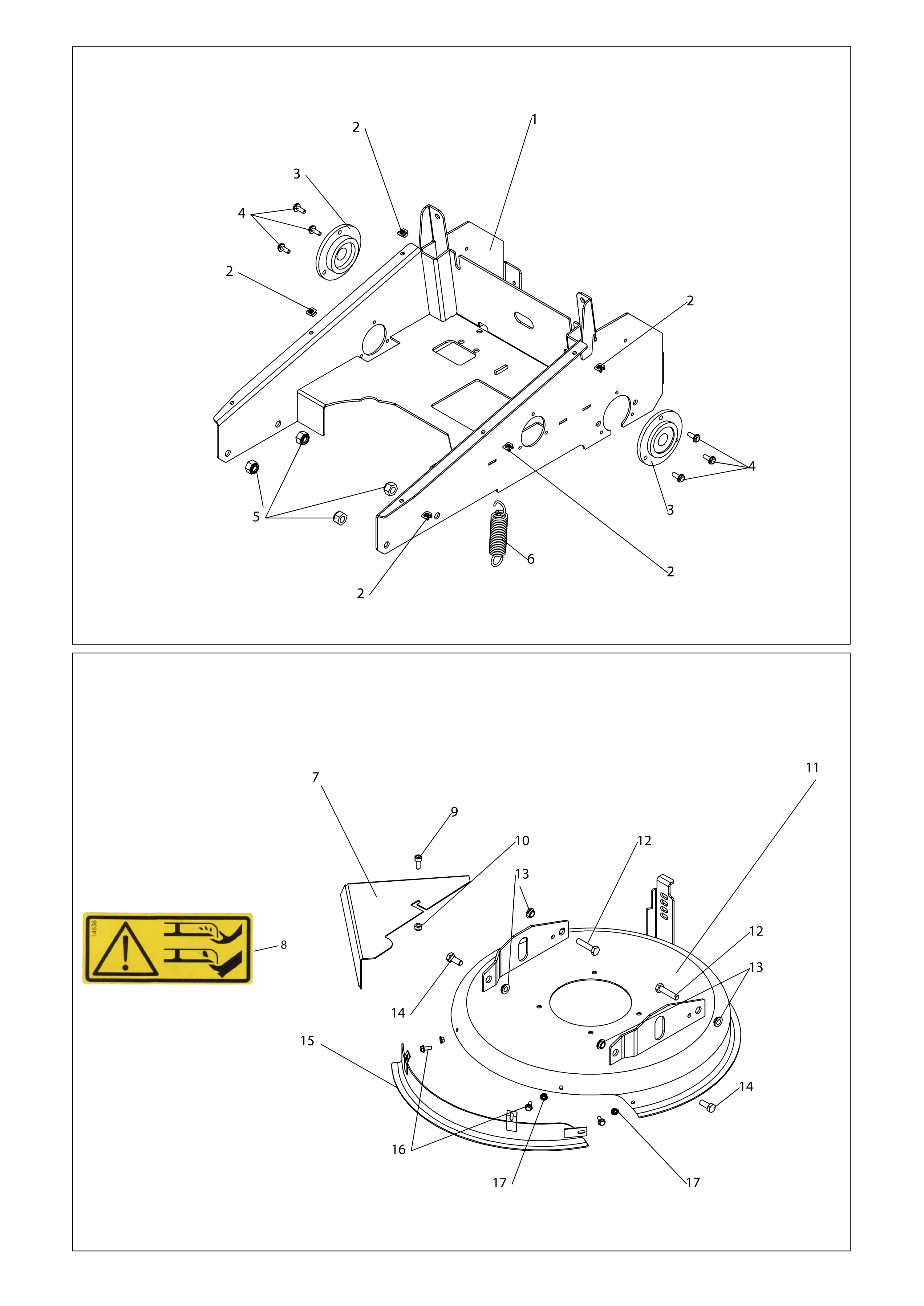

Vue éclatée DEB 517 fin 2020

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 4002092404 CHASSIS Disponible Voir la pièce
2 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
2 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
2 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
2 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
2 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
3 0340030013 PALIER ARBRE Disponible Voir la pièce
3 0340030013 PALIER ARBRE Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
5 0300211001 ECROU FREIN Disponible Voir la pièce
6 0305010009 RESSORT Disponible Voir la pièce
7 4002000504 DEFLECTEUR LATERAL Non reliée
8 0503000006 AUTOCOLLANT DANGER LAME Disponible Voir la pièce
9 0300020804 Vis Disponible Voir la pièce
10 0300210802 ECROU FREIN Disponible Voir la pièce
11 4002060503 CARTER GRIS Disponible Voir la pièce
12 0300011005 VIS Disponible Voir la pièce
12 0300011005 VIS Disponible Voir la pièce
13 0302020224 ENTRETOISE Non reliée
13 0302020224 ENTRETOISE Non reliée
14 0300011008 VIS Disponible Voir la pièce
14 0300011008 VIS Disponible Voir la pièce
15 4002000505 DEFLECTEUR AVANT Non reliée
16 0300010609 VIS Disponible Voir la pièce
17 0300260601 ECROU Disponible Voir la pièce
17 0300260601 ECROU Disponible Voir la pièce

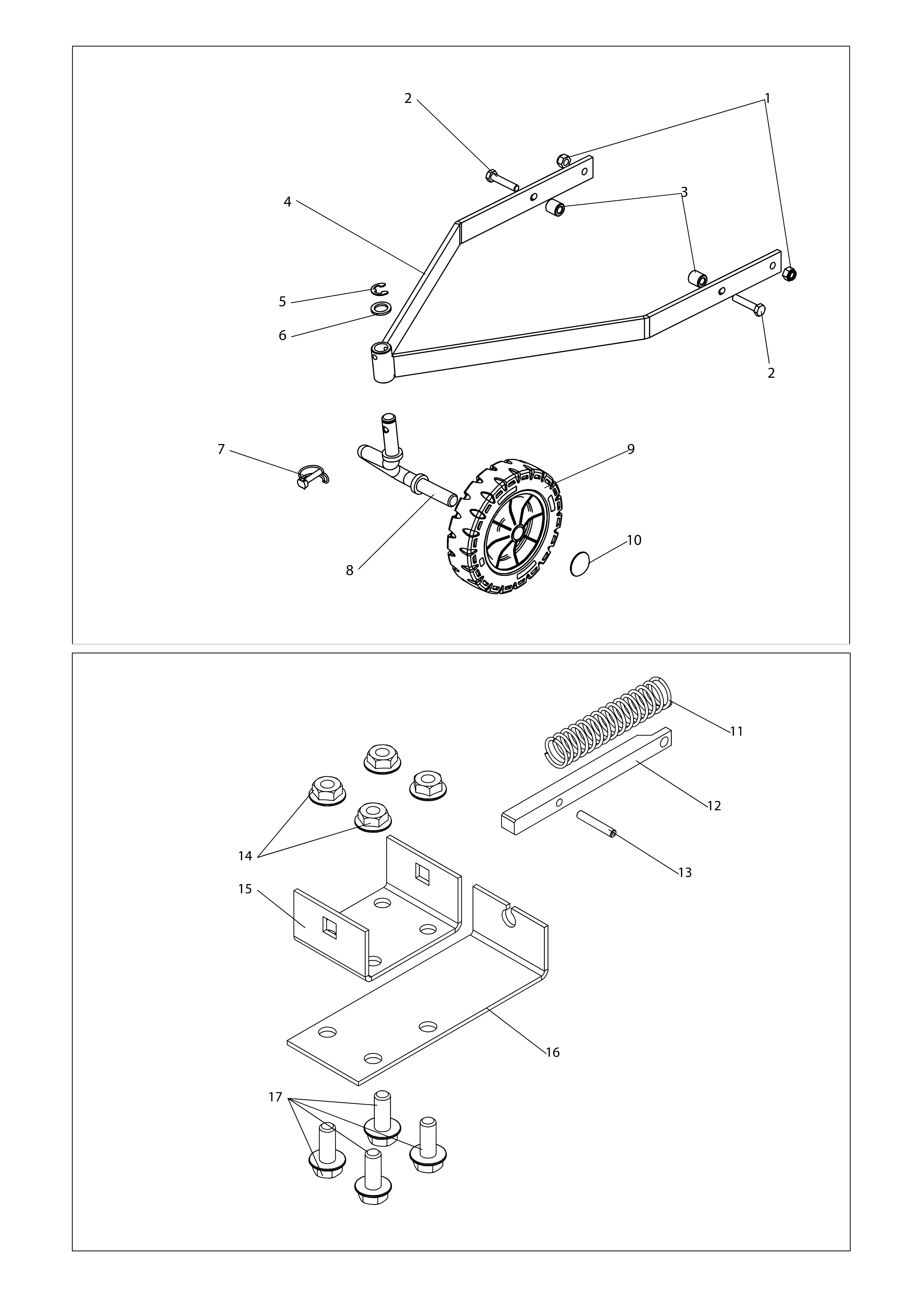

Vue éclatée DEB 517 fin 2020

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300211001 ECROU FREIN Disponible Voir la pièce
2 0300011014 Vis Disponible Voir la pièce
2 0300011014 Vis Disponible Voir la pièce
3 0340030010 ENTRETOISE Non reliée
4 4002000502 Chassis avant Disponible Voir la pièce
5 0301070043 ANNEAU ELASTIQUE Non reliée
6 0300402005 RONDELLE Disponible Voir la pièce
7 0301010013 GOUPILLE CLIPS Non reliée
8 4002000513 Support roue avant Disponible Voir la pièce
9 0309000033 ROUE Non reliée
10 0300702001 ENJOLIVEUR Non reliée
11 0305020001 RESSORT Disponible Voir la pièce
12 0302010030 AXE DE RELEVAGE Non reliée
13 0301020002 GOUPILLE Non reliée
14 0300260801 ECROU Disponible Voir la pièce
15 4002000102 SUPPORT Non reliée
16 4002040104 SUPPORT Disponible Voir la pièce
17 0300010816 VIS Non reliée

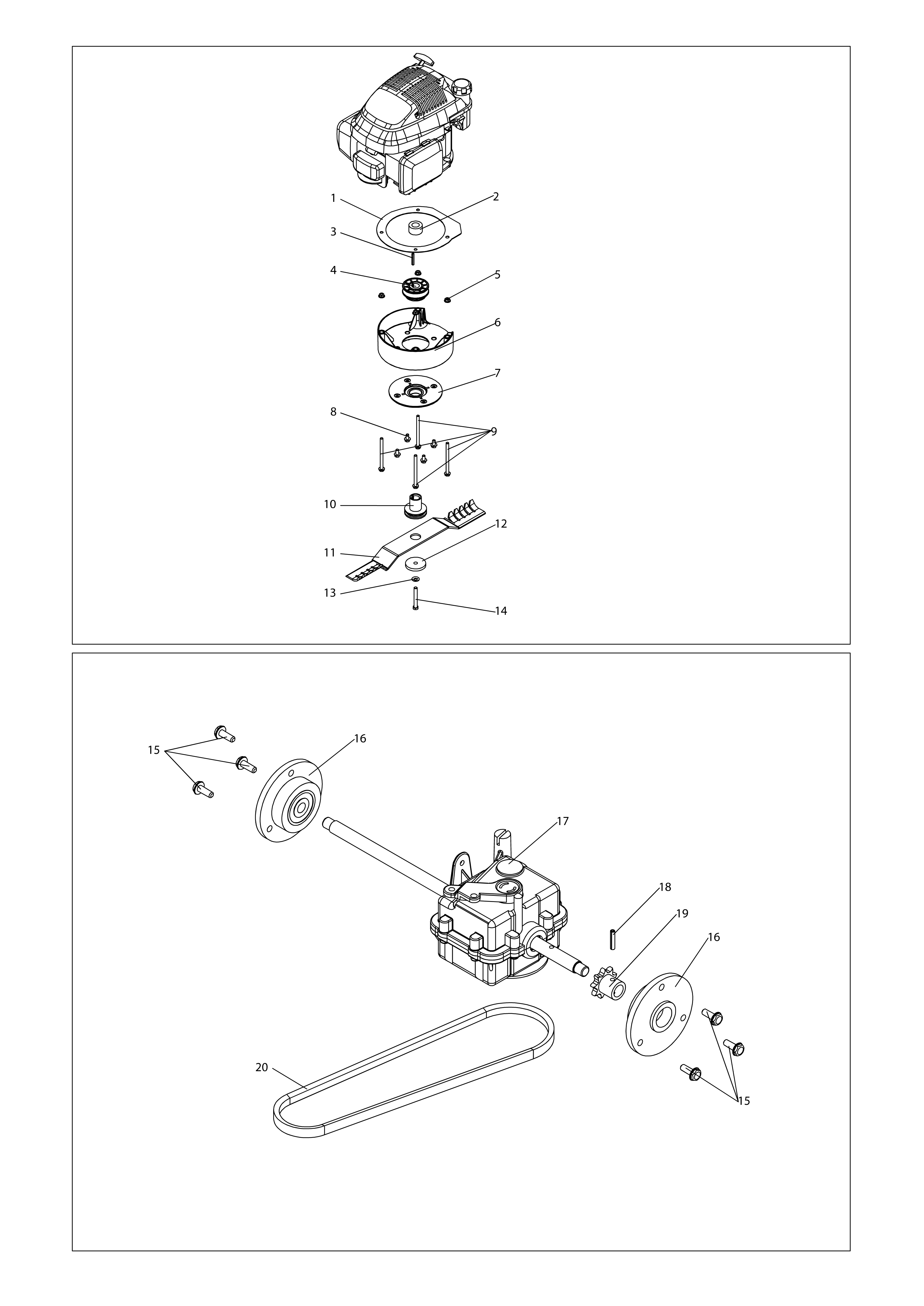

Vue éclatée DEB 517 fin 2020

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0304000313 JOINT Disponible Voir la pièce
2 0302020046 Entretoise moteur Non reliée
3 0301040001 CLAVETTE Non reliée
4 0306060014 POULIE MOTEUR Non reliée
5 0300260801 ECROU Disponible Voir la pièce
6 0340030034 REHAUSSE MOTEUR Non reliée
7 0340030028 PALIER COUPELLE Non reliée
8 0300010815 VIS Non reliée
9 0300010824 VIS Non reliée
10 0302030047 MOYEU Non reliée
11 0320020006 LAME Non reliée
12 0302020042 RONDELLE Disponible Voir la pièce
13 0300431001 RONDELLE DE LAME Disponible Voir la pièce
14 0300060304 VIS Non reliée
15 0300090602 VIS Disponible Voir la pièce
15 0300090602 VIS Disponible Voir la pièce
16 0340030012 FLASQUE Disponible Voir la pièce
16 0340030012 FLASQUE Disponible Voir la pièce
17 0306040012 TRANSMISSION Non reliée
18 0301020001 CLAVETTE Disponible Voir la pièce
19 0306050028 PIGNON DENTEE Disponible Voir la pièce
20 0306030048 COURROIE Non reliée

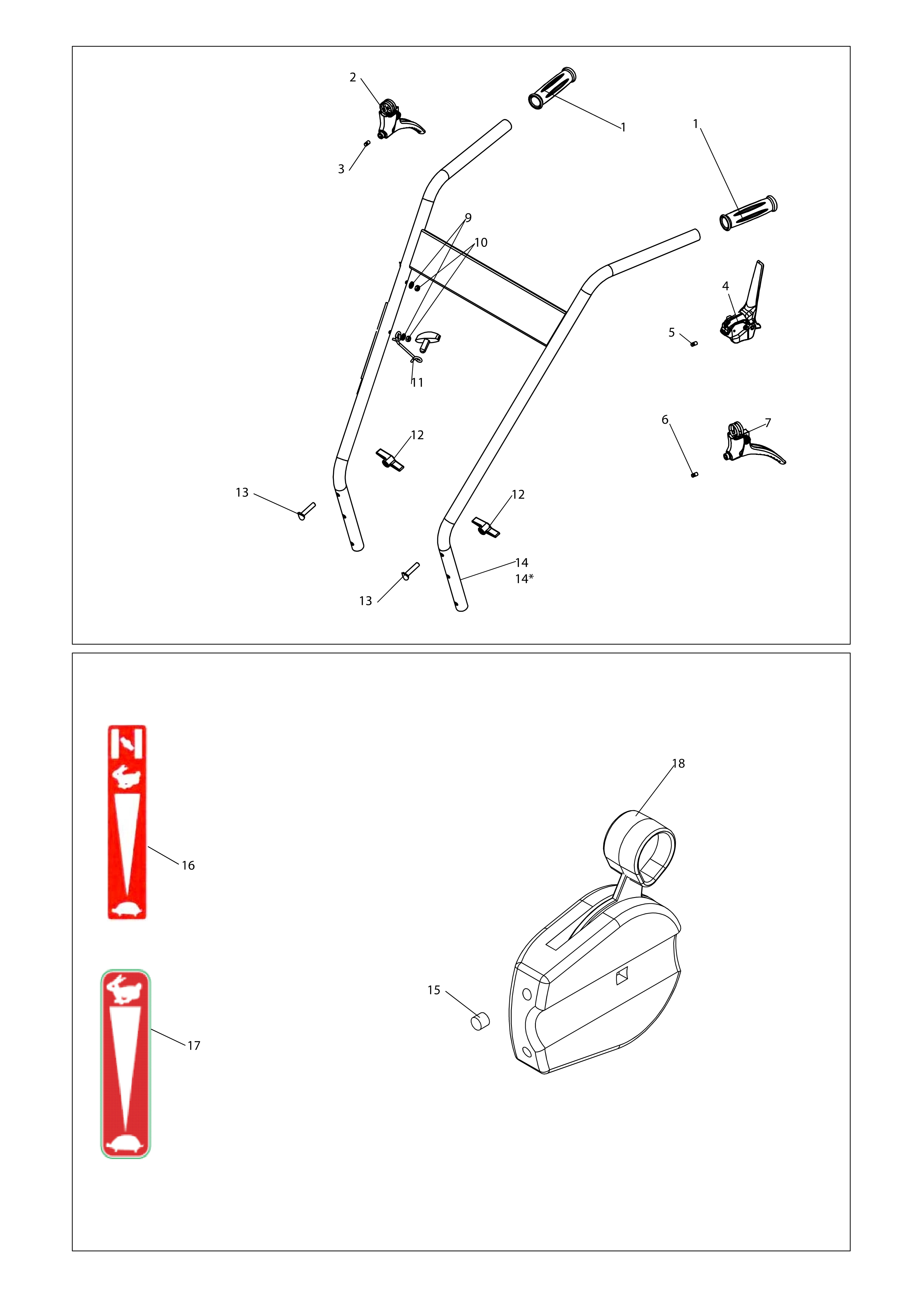

Vue éclatée DEB 517 fin 2020

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0341000036 POIGNEE Non reliée
1 0341000036 POIGNEE Non reliée
2 0307010073 LEVIER Non reliée
3 0308030006 Câble hauteur de coupe Non reliée
4 0307010072 LEVIER FREIN Non reliée
5 0308050015 CABLE DE GAZ Disponible Voir la pièce
6 0308020041 CABLE EMBRAYAGE Non reliée
7 0307010035 LEVIER Non reliée
9 0300430601 RONDELLE Disponible Voir la pièce
10 0300210602 ECROU FREIN Non reliée
11 0305030001 ACCROCHE LANCEUR Disponible Voir la pièce
12 0300800004 POIGNEE DE SERRAGE Non reliée
12 0300800004 POIGNEE DE SERRAGE Non reliée
13 0300090802 VIS Disponible Voir la pièce
13 0300090802 VIS Disponible Voir la pièce
14 4002060301 Guidon Disponible Voir la pièce
14* 0503010190 LOGO OM Disponible Voir la pièce
15 0308040040 Câble gaz Non reliée
16 0503000043 ETIQUETTE DE GAZ Disponible Voir la pièce
17 0503000044 Etiquette Disponible Voir la pièce
18 0307020017 Manette gaz Disponible Voir la pièce

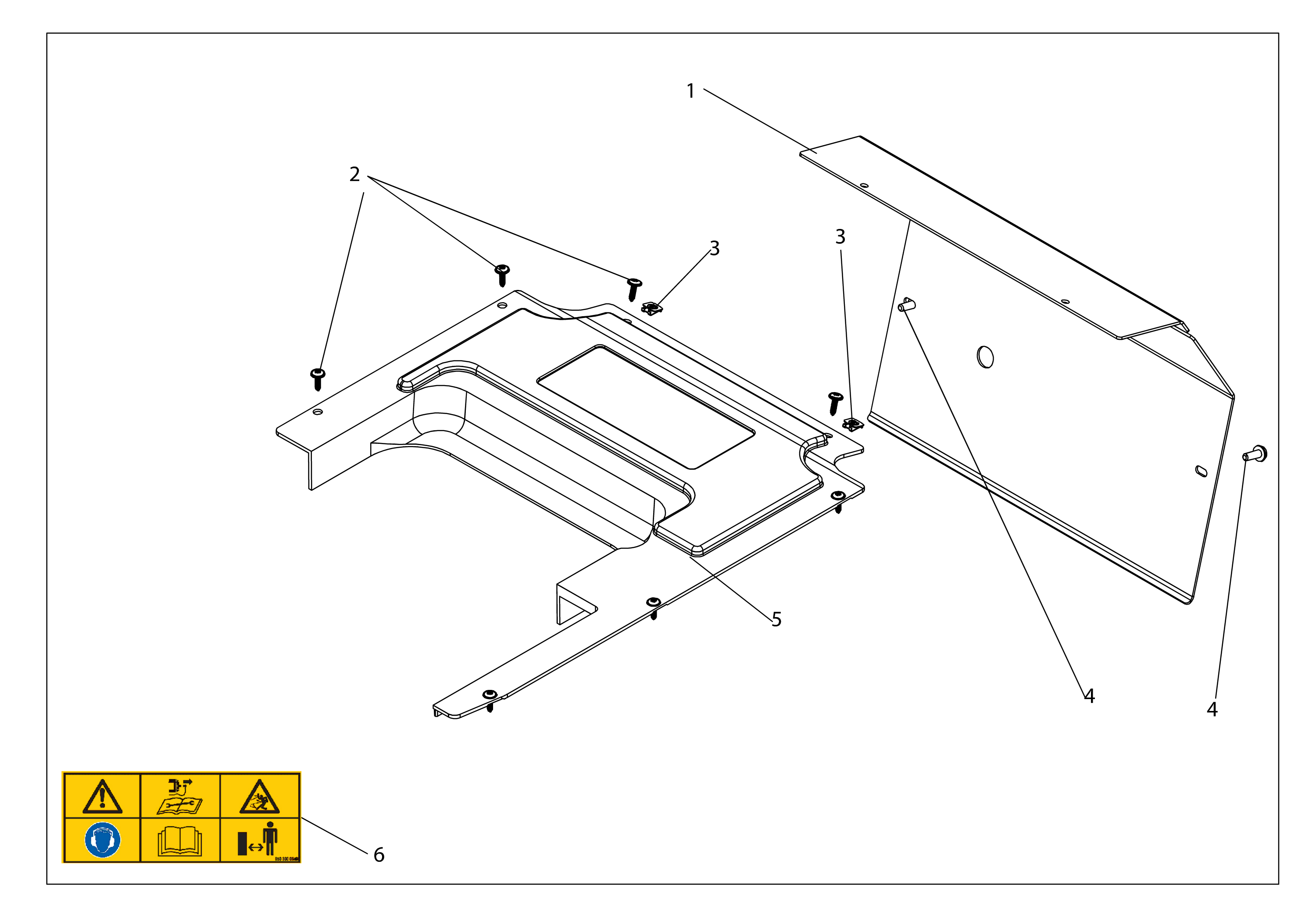

Vue éclatée DEB 517 fin 2020

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 4002061301 Déflecteur Non reliée
2 0300080405 VIS TOLE Non reliée
3 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
3 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
5 0340030001 CAPOT MOTEUR Non reliée
6 0503000049 AUTOCOLLANT PRECAUT.D Disponible Voir la pièce

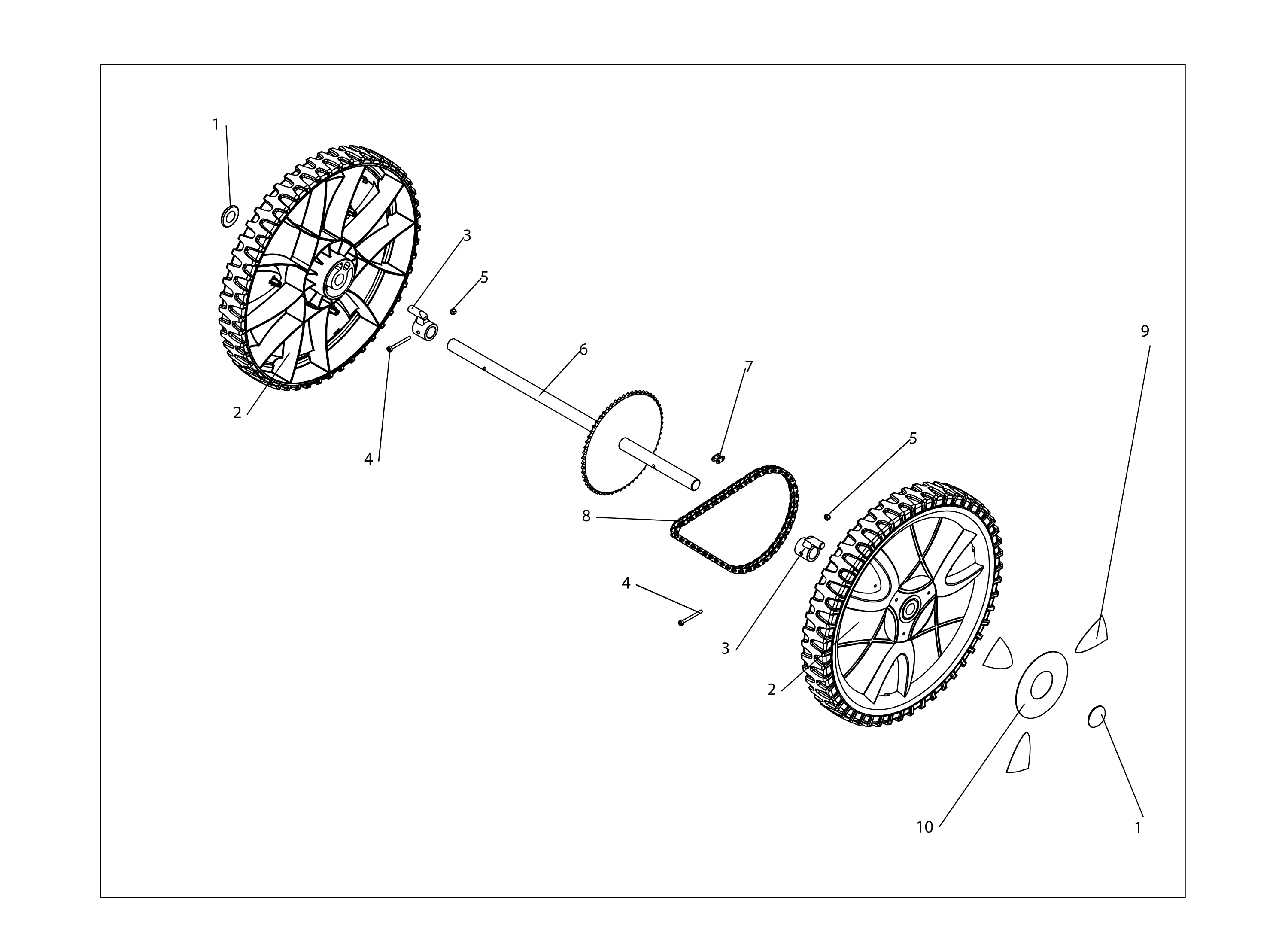

Vue éclatée DEB 517 fin 2020

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300702001 ENJOLIVEUR Non reliée
1 0300702001 ENJOLIVEUR Non reliée
2 0340030070 ROUE Disponible Voir la pièce
2 0340030070 ROUE Disponible Voir la pièce
3 0302030014 MOYEU DE ROUE Non reliée
3 0302030014 MOYEU DE ROUE Non reliée
4 0300020504 VIS Disponible Voir la pièce
4 0300020504 VIS Disponible Voir la pièce
5 0300210502 Ecrou Disponible Voir la pièce
5 0300210502 Ecrou Disponible Voir la pièce
6 0306050115 ABRE DE ROUE Disponible Voir la pièce
7 0306020001 ATTACHE RAPIDE Non reliée
8 0306020020 CHAINE Non reliée
9 0503010332 AUTOCOLLANT EXT TRIANGLE Disponible Voir la pièce
10 0503010333 AUTOCOLLANT CENTRAL ROND Disponible Voir la pièce
