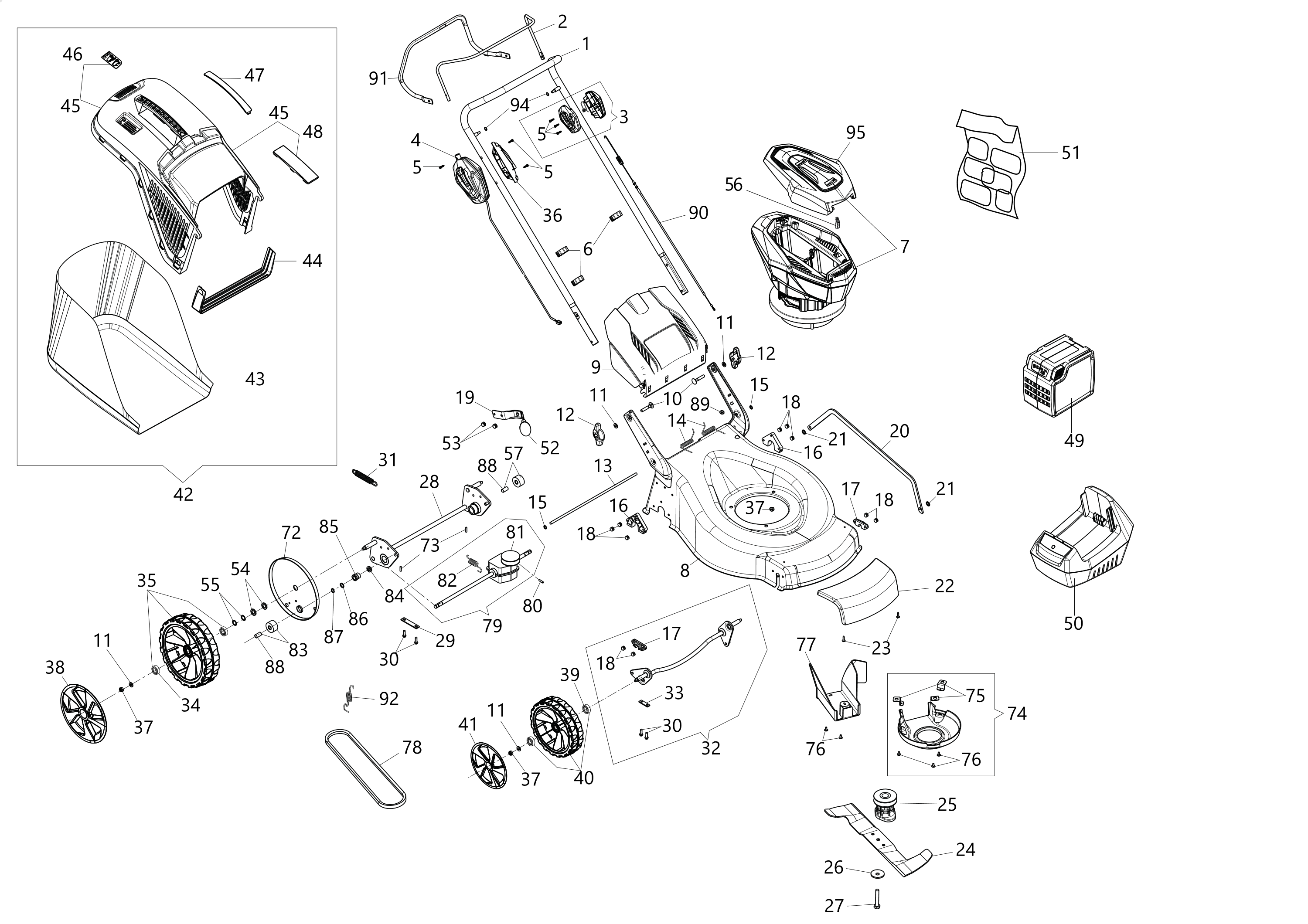

Vue Éclatée Gi 44 T
Retrouvez les pièces détachées, références et repères disponibles pour Gi 44 T.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54110007R | Guidon | Disponible | Voir la pièce |
| 2 | 54090013AR | Levier de demarrage | Disponible | Voir la pièce |
| 3 | 54090068 | Jeu coussinet | Disponible | Voir la pièce |
| 4 | 54092001AR | Groupe de démarrage | Disponible | Voir la pièce |
| 5 | 3993016R | Vis | Disponible | Voir la pièce |
| 5 | 3993016R | Vis | Disponible | Voir la pièce |
| 5 | 3993016R | Vis | Disponible | Voir la pièce |
| 6 | 66060231R | Bande | Disponible | Voir la pièce |
| 7 | 54110002BR | Moteur électrique | Disponible | Voir la pièce |
| 8 | 66100273R | Chassis | Non reliée | |
| 9 | 54090050R | Fermature | Disponible | Voir la pièce |
| 10 | 3910015R | Vis | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 12 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 13 | 66110026R | Goujon | Disponible | Voir la pièce |
| 14 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 15 | 3045034R | Arret | Non reliée | |
| 15 | 3045034R | Arret | Non reliée | |
| 16 | 66110781R | Support | Non reliée | |
| 16 | 66110781R | Support | Non reliée | |
| 17 | 66070709AR | Support | Disponible | Voir la pièce |
| 17 | 66070709AR | Support | Disponible | Voir la pièce |
| 18 | 3032015R | Ecrou | Non reliée | |
| 18 | 3032015R | Ecrou | Non reliée | |
| 18 | 3032015R | Ecrou | Non reliée | |
| 18 | 3032015R | Ecrou | Non reliée | |
| 19 | 66070018R | Levier | Non reliée | |
| 20 | 66100035 | Tige | Disponible | Voir la pièce |
| 21 | 3045035R | Arret | Disponible | Voir la pièce |
| 21 | 3045035R | Arret | Disponible | Voir la pièce |
| 22 | 66070940R | Protection | Disponible | Voir la pièce |
| 23 | 3960178R | Vis | Disponible | Voir la pièce |
| 24 | 66100221R | Lame mulching | Disponible | Voir la pièce |
| 25 | 54110011R | Moyeu | Disponible | Voir la pièce |
| 26 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 27 | 3906150R | Vis | Disponible | Voir la pièce |
| 28 | 66070013C | Essieu posterieur | Disponible | Voir la pièce |
| 29 | 66030039 | Plaque | Disponible | Voir la pièce |
| 30 | 3960031R | Vis | Disponible | Voir la pièce |
| 30 | 3960031R | Vis | Disponible | Voir la pièce |
| 31 | 66070036R | Ressort | Non reliée | |
| 32 | 66070748 | Kit essieu | Disponible | Voir la pièce |
| 33 | 66070712R | Plaque | Disponible | Voir la pièce |
| 34 | 66030081R | Roulement | Non reliée | |
| 35 | 66071063R | Roue compl. | Non reliée | |
| 36 | 54090008R | Coussinet | Disponible | Voir la pièce |
| 37 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 37 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 37 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 38 | 66070884R | Enjoliveur | Disponible | Voir la pièce |
| 39 | 66030081R | Roulement | Non reliée | |
| 40 | 66070724R | Kit roue | Disponible | Voir la pièce |
| 41 | 66070848R | Enjoliveur | Disponible | Voir la pièce |
| 42 | 66070904 | Groupe sac | Disponible | Voir la pièce |
| 43 | 66070875R | Bac | Disponible | Voir la pièce |
| 44 | 66070133R | Support | Disponible | Voir la pièce |
| 45 | 66072047R | Châssis | Disponible | Voir la pièce |
| 45 | 66072047R | Châssis | Disponible | Voir la pièce |
| 46 | 66070521R | Fermature | Disponible | Voir la pièce |
| 47 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 48 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 49 | 54030031A | Batterie | Non reliée | |
| 50 | 54030007 | Charge batterie | Non reliée | |
| 50 | 54030018 | Charge batterie | Non reliée | |
| 51 | 54090066 | Kit etiquettes | Disponible | Voir la pièce |
| 52 | 66110683 | Pommeau | Non reliée | |
| 53 | 3032018R | Rivet | Disponible | Voir la pièce |
| 54 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 55 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 56 | LR000017R | Clé de sécurité | Disponible | Voir la pièce |
| 57 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 72 | 66070060R | Enjoliveur | Non reliée | |
| 73 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 74 | 66070233A | Kit protection | Non reliée | |
| 75 | 66070228AR | Support | Disponible | Voir la pièce |
| 76 | 3960178R | Vis | Disponible | Voir la pièce |
| 76 | 3960178R | Vis | Disponible | Voir la pièce |
| 77 | 66100288 | Protection | Non reliée | |
| 78 | 3047038R | Courroie | Disponible | Voir la pièce |
| 79 | 66070755B | Transmission | Non reliée | |
| 80 | 3022020R | Goupille | Disponible | Voir la pièce |
| 81 | 66071084R | Poulie | Disponible | Voir la pièce |
| 82 | 66071065R | Ressort | Disponible | Voir la pièce |
| 83 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 84 | 8202311R | Bague | Disponible | Voir la pièce |
| 85 | 66060030R | Bague | Disponible | Voir la pièce |
| 86 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 87 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 88 | 66070435R | Bague | Disponible | Voir la pièce |
| 88 | 66070435R | Bague | Disponible | Voir la pièce |
| 89 | 66030038R | Passe-cable | Non reliée | |
| 90 | 66071044R | Câble traction | Disponible | Voir la pièce |
| 91 | 66060583R | Levier traction | Disponible | Voir la pièce |
| 92 | 66070035CR | Ressort | Non reliée | |
| 94 | 3045033R | Bague | Non reliée | |
| 95 | 54090089 | Jeu couvercle | Disponible | Voir la pièce |
