Vue Éclatée MH 166 (série 2005301248)
Retrouvez les pièces détachées, références et repères disponibles pour MH 166 (série 2005301248).

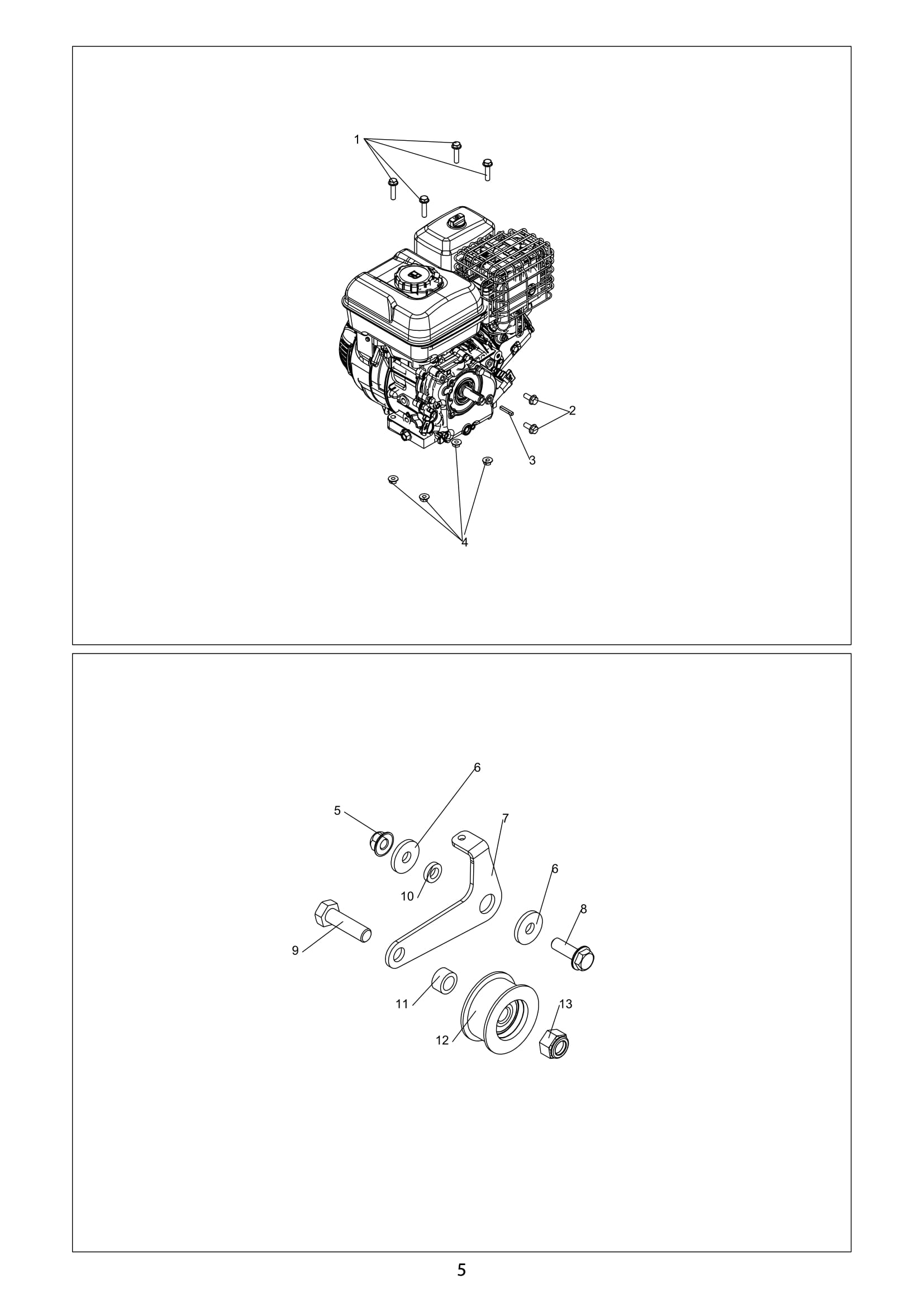

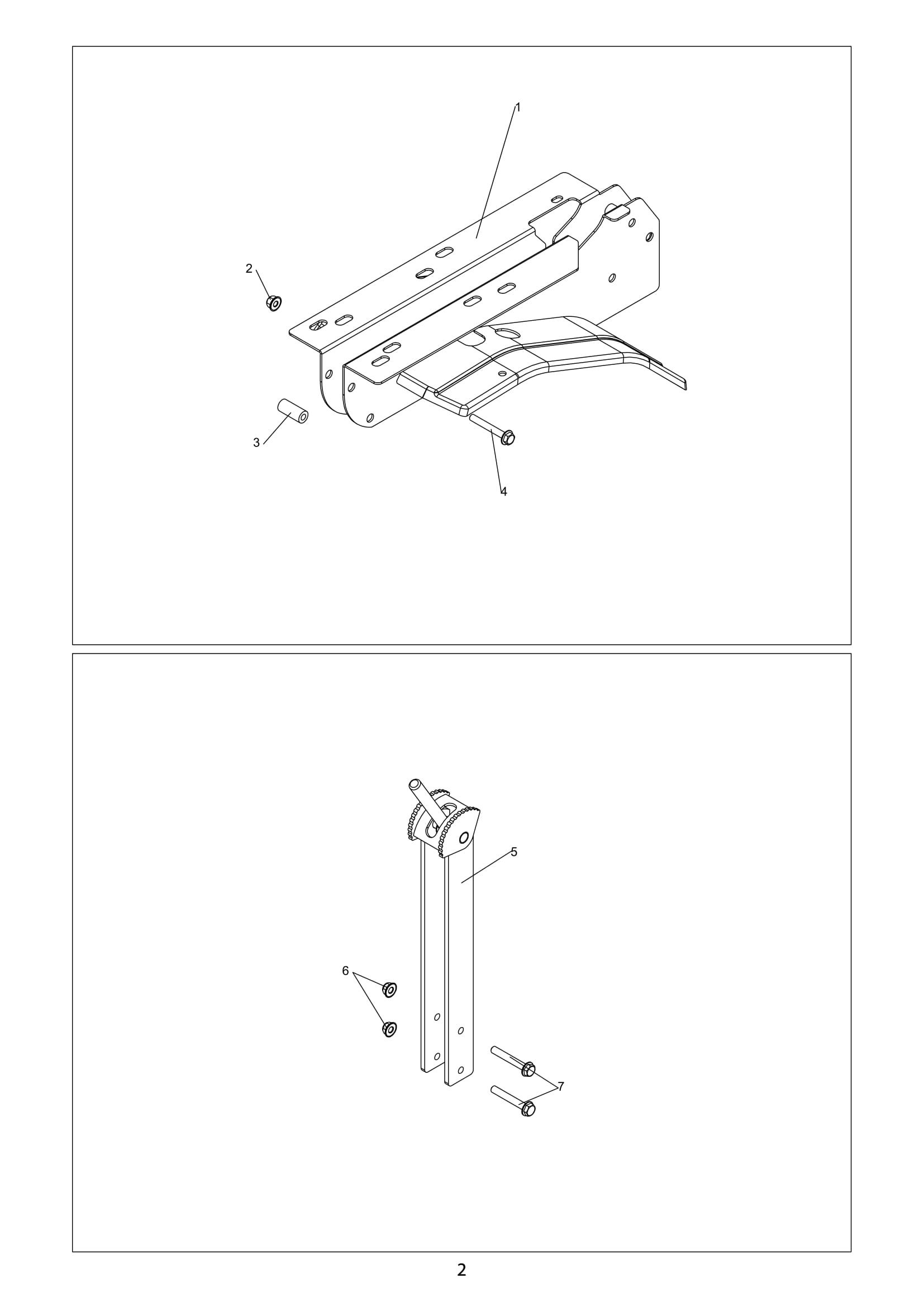

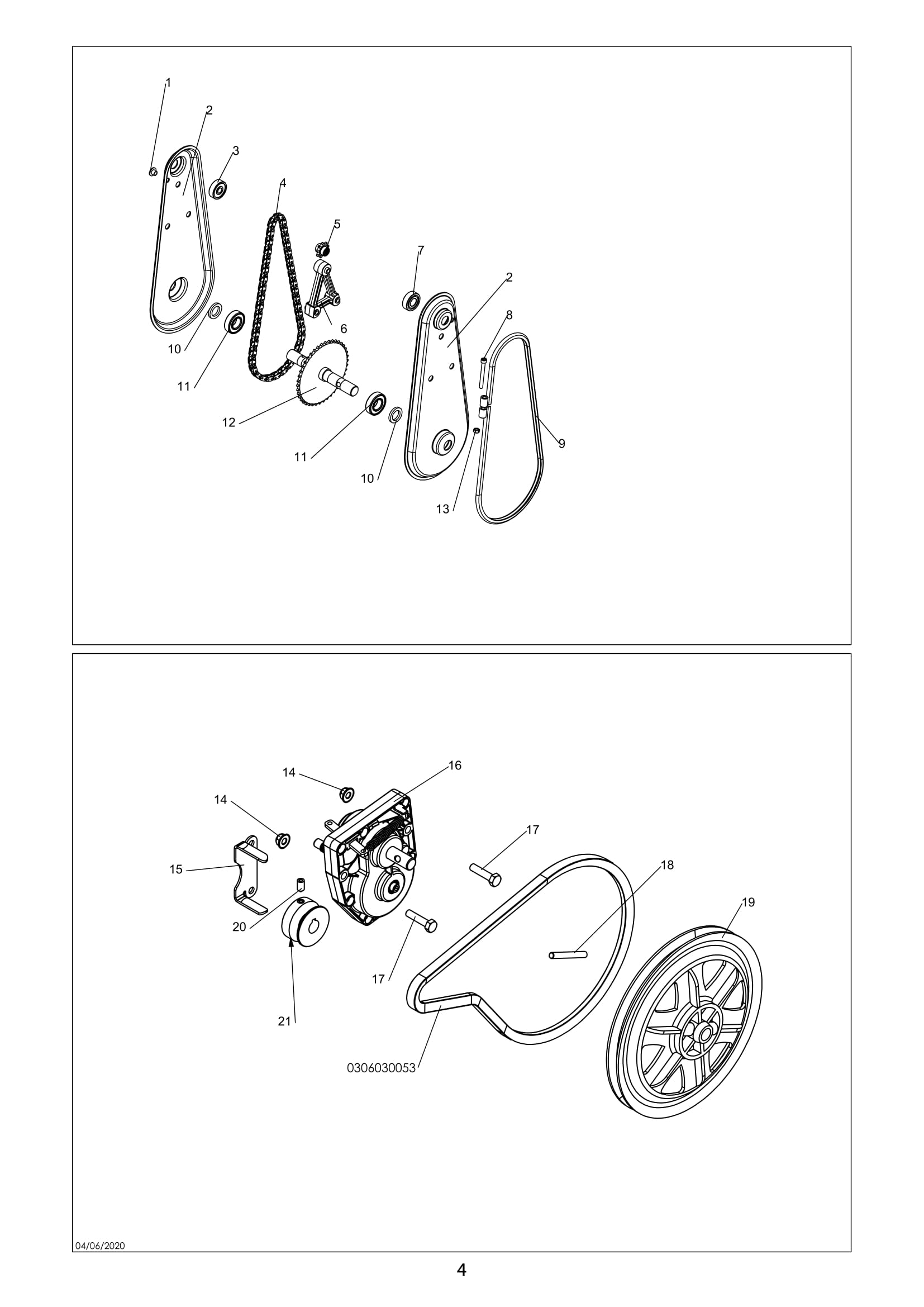

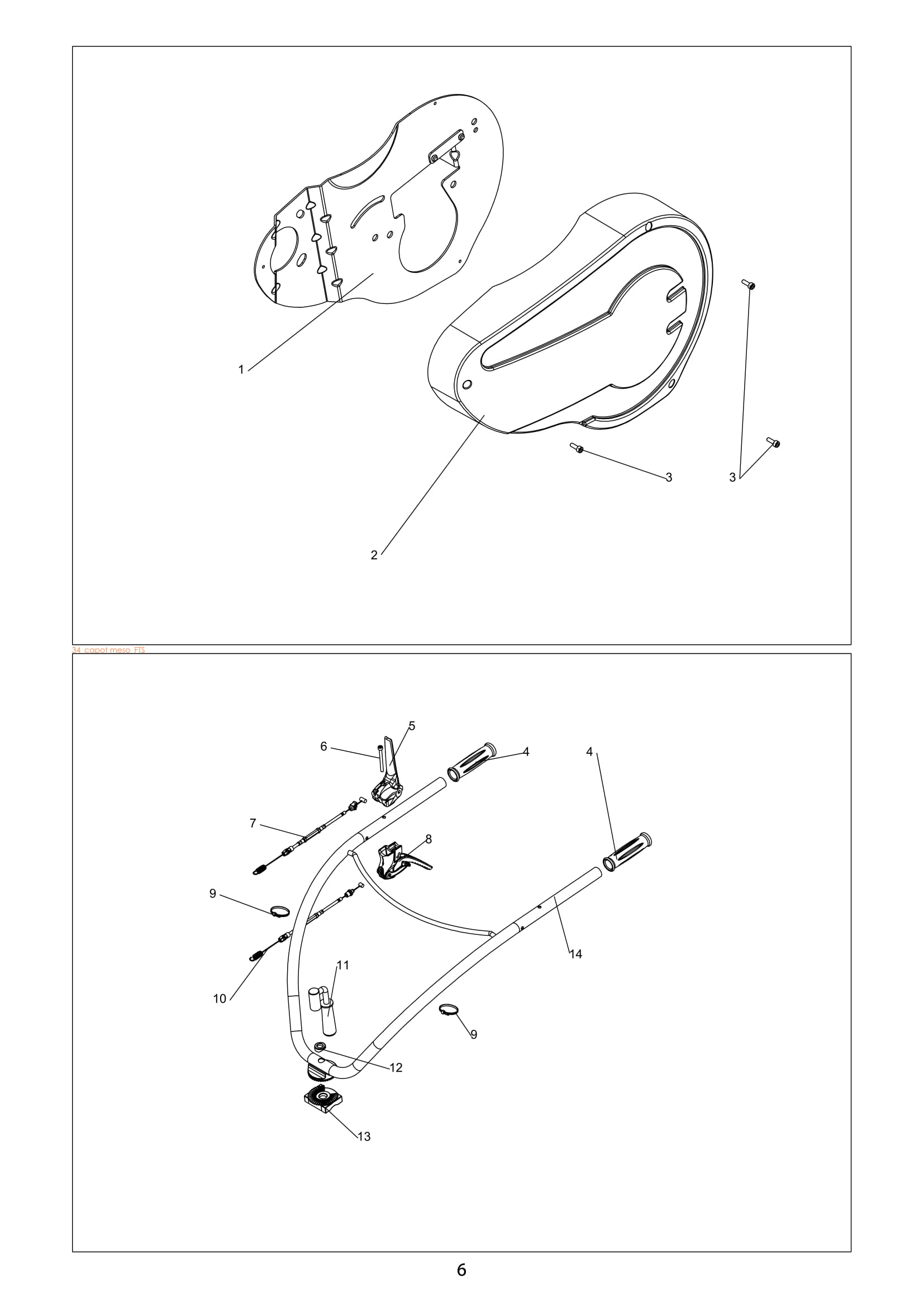

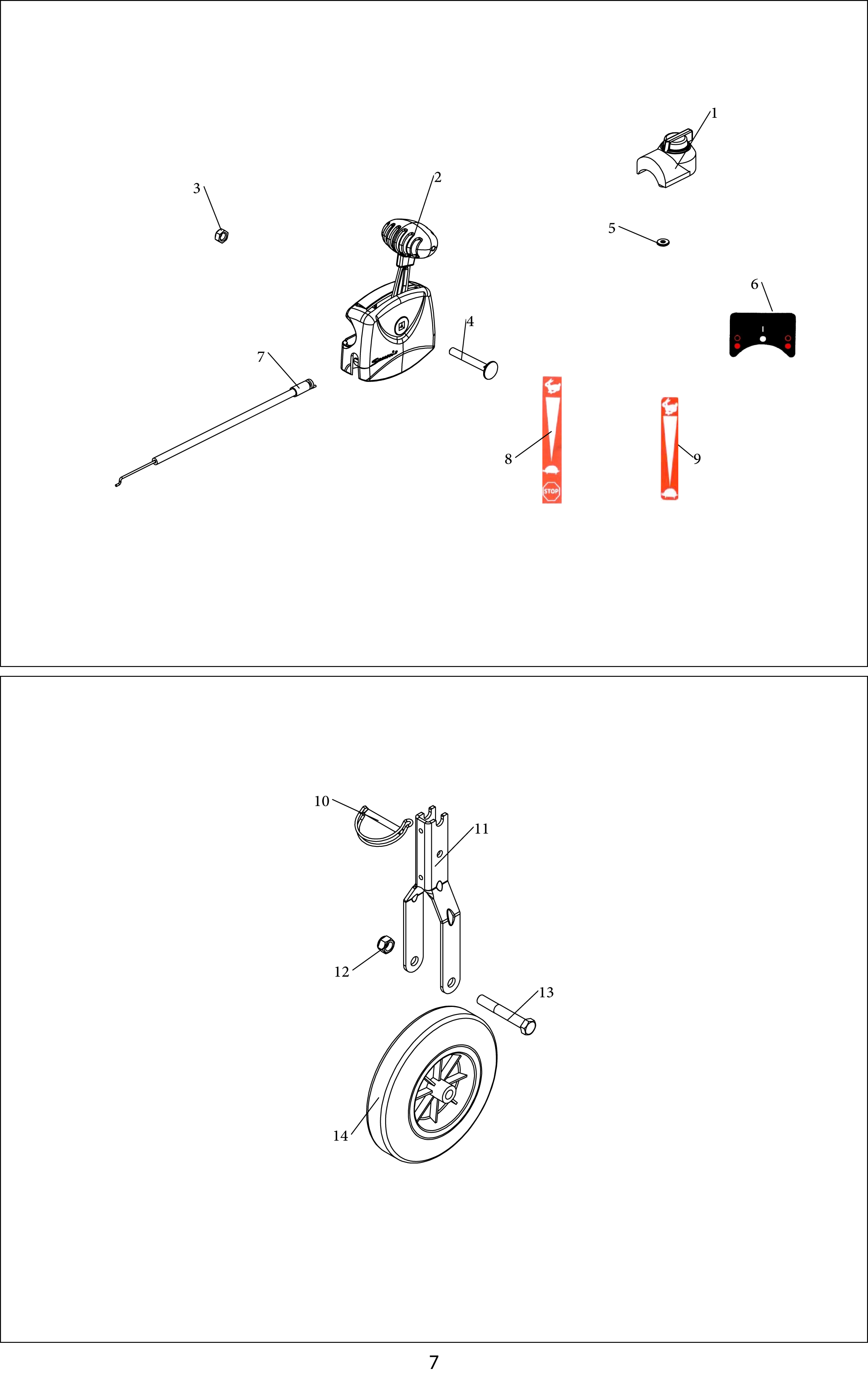

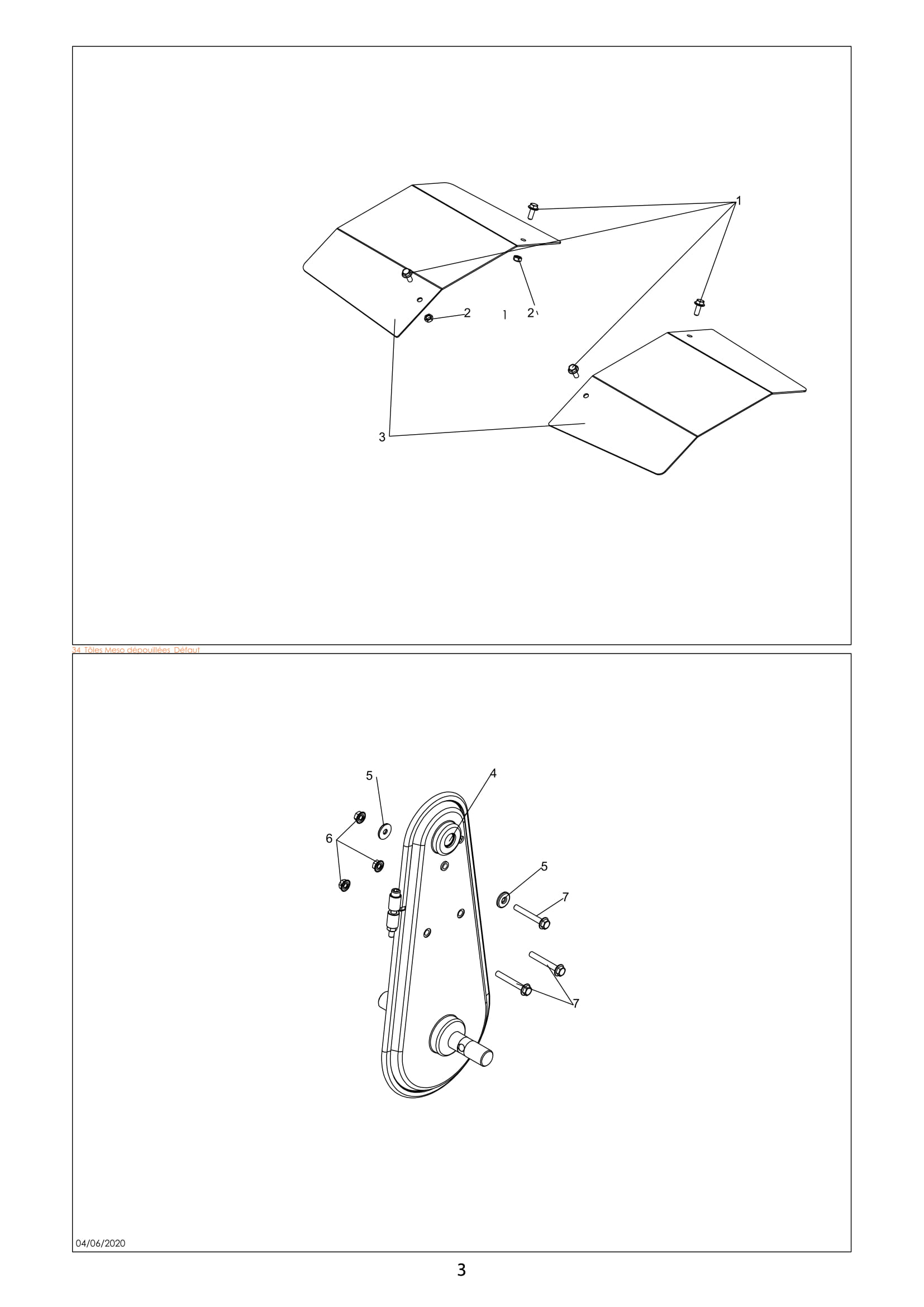

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3402000501 | Chassis | Disponible | Voir la pièce |
| 2 | 0300210604 | ECROU | Disponible | Voir la pièce |
| 3 | 0302020102 | Entretoise | Disponible | Voir la pièce |
| 4 | 0300010619 | Vis | Disponible | Voir la pièce |
| 5 | 3402010501 | Potence | Disponible | Voir la pièce |
| 6 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 7 | 0300010837 | VIS | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300010609 | VIS | Disponible | Voir la pièce |
| 2 | 0300210602 | ECROU FREIN | Non reliée | |
| 2 | 0300210602 | ECROU FREIN | Non reliée | |
| 3 | 3402022401 | Tôle | Disponible | Voir la pièce |
| 4 | 3401000005 | Transmission | Disponible | Voir la pièce |
| 5 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 5 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 6 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 7 | 0300010619 | Vis | Disponible | Voir la pièce |
| 7 | 0300010619 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0341000124 | Bouchon | Non reliée | |
| 2 | 6002010306 | Joue | Disponible | Voir la pièce |
| 2 | 6002010306 | Joue | Disponible | Voir la pièce |
| 3 | 0306010050 | Roulement | Disponible | Voir la pièce |
| 4 | 0306020010 | Chaine | Disponible | Voir la pièce |
| 5 | 0306050104 | Pignon | Disponible | Voir la pièce |
| 6 | 0341000002 | Entretoise | Non reliée | |
| 7 | 0306010011 | Roulement | Non reliée | |
| 8 | 0300020607 | VIS | Disponible | Voir la pièce |
| 9 | 6002012405 | Jonc | Disponible | Voir la pièce |
| 10 | 0341000030 | Rondelle | Disponible | Voir la pièce |
| 10 | 0341000030 | Rondelle | Disponible | Voir la pièce |
| 11 | 0306010007 | Roulement | Disponible | Voir la pièce |
| 11 | 0306010007 | Roulement | Disponible | Voir la pièce |
| 12 | 0306050009 | Arbre | Disponible | Voir la pièce |
| 13 | 0300210602 | ECROU FREIN | Non reliée | |
| 14 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 14 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 15 | 0304000035 | GUIDE COURROIE | Non reliée | |
| 16 | 3401000004 | Boitier Inverseur | Non reliée | |
| 17 | 0300010844 | Vis | Disponible | Voir la pièce |
| 17 | 0300010844 | Vis | Disponible | Voir la pièce |
| 18 | 0302010021 | AXE DE FIXATION POULIE | Disponible | Voir la pièce |
| 19 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 20 | 0300040801 | VIS | Non reliée | |
| 21 | 0306060003 | Poulie moteur | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300010815 | VIS | Non reliée | |
| 2 | 0300010816 | VIS | Non reliée | |
| 3 | 0301040011 | Clavette | Disponible | Voir la pièce |
| 4 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 5 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 6 | 0300410802 | Rondelle | Disponible | Voir la pièce |
| 6 | 0300410802 | Rondelle | Disponible | Voir la pièce |
| 7 | 3402000204 | Tendeur | Non reliée | |
| 8 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 9 | 0300011003 | VIS | Disponible | Voir la pièce |
| 10 | 0302020104 | Rondelle | Disponible | Voir la pièce |
| 11 | 0302020235 | ENTRETOISE | Disponible | Voir la pièce |
| 12 | 0341000003 | POULIE | Non reliée | |
| 13 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3402000206 | Cache int. | Non reliée | |
| 2 | 0340060092 | Capot courroie | Disponible | Voir la pièce |
| 3 | 0300020402 | Vis | Disponible | Voir la pièce |
| 3 | 0300020402 | Vis | Disponible | Voir la pièce |
| 4 | 0341000036 | POIGNEE | Non reliée | |
| 4 | 0341000036 | POIGNEE | Non reliée | |
| 5 | 0307010078 | MANETTE FREIN | Non reliée | |
| 6 | 0300020616 | VIS | Disponible | Voir la pièce |
| 7 | 0308010024 | Câble frein | Disponible | Voir la pièce |
| 8 | 0307010030 | LEVIER EMBRAYAGE | Non reliée | |
| 9 | 0301060003 | ATTACHE RILSAN | Non reliée | |
| 9 | 0301060003 | ATTACHE RILSAN | Non reliée | |
| 10 | 0308020084 | Câble | Disponible | Voir la pièce |
| 11 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 12 | 0302020037 | Entretoise | Disponible | Voir la pièce |
| 13 | 0303000007 | Noix | Non reliée | |
| 14 | 3002000531 | Guidon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0330062001 | INTERUPTEUR | Non reliée | |
| 2 | 0300210602 | ECROU FREIN | Non reliée | |
| 3 | 0307020023 | MANETTE DE GAZ | Non reliée | |
| 4 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 5 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 6 | 0308040050 | CABLE DE GAZ | Non reliée | |
| 6 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 7 | 0300080610 | VIS | Disponible | Voir la pièce |
| 8 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 9 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 10 | 0301010019 | Goupille | Non reliée | |
| 11 | 3402000305 | Support de roue | Non reliée | |
| 12 | 0300211201 | ECROU | Non reliée | |
| 13 | 0300011206 | VIS | Disponible | Voir la pièce |
| 14 | 0309000013 | ROUE | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0302010039 | Goupille | Disponible | Voir la pièce |
| 2 | 3402000208 | Eperon | Non reliée | |
| 3 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 4 | 0320010034 | Etoile double droite | Disponible | Voir la pièce |
| 5 | 0320010035 | Etoile double gauche | Disponible | Voir la pièce |
| 6 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
| 7 | 0320070009 | Couteau gauche | Disponible | Voir la pièce |
| 8 | 0320070008 | Couteau droit | Disponible | Voir la pièce |
