Vue Éclatée BCF 550
Retrouvez les pièces détachées, références et repères disponibles pour BCF 550.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 1 | 63129015 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 6 | 63120030AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 3 | 3802004DR | Vis | Disponible | Voir la pièce |
| 4 | 61332032R | Bande | Disponible | Voir la pièce |
| 4 | 61370636 | Bande | Non reliée | |
| 5 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 61280332 | Kit protection | Non reliée | |
| 7 | 61052031R | Kit outils | Disponible | Voir la pièce |
| 8 | 61400192 | Kit etiquettes | Disponible | Voir la pièce |
| 9 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |

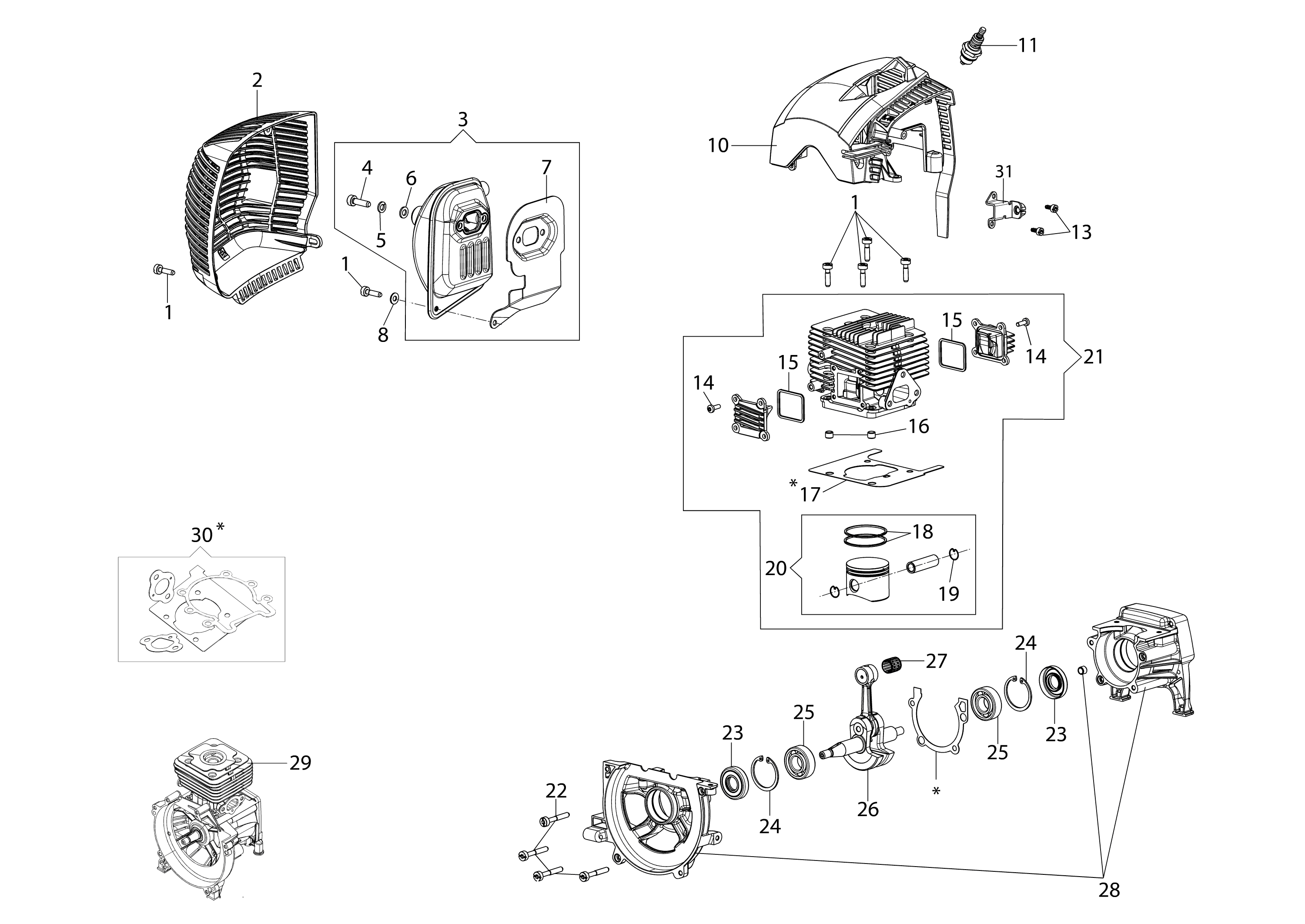

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 2 | 61400033AR | Couvre-pot | Disponible | Voir la pièce |
| 3 | 61402053BR | Kit échappement | Non reliée | |
| 4 | 3891086R | Vis | Disponible | Voir la pièce |
| 5 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 7 | 61400038CR | Deflecteur | Non reliée | |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 10 | 61400139R | Capot cylindre | Disponible | Voir la pièce |
| 11 | 3055118R | Bougie | Non reliée | |
| 13 | 3893016AR | Vis | Disponible | Voir la pièce |
| 14 | 3991009R | Vis | Disponible | Voir la pièce |
| 14 | 3991009R | Vis | Disponible | Voir la pièce |
| 15 | 61400005R | Joint | Disponible | Voir la pièce |
| 15 | 61400005R | Joint | Disponible | Voir la pièce |
| 16 | 4138242R | Bague | Disponible | Voir la pièce |
| 17 | 61400016R | Joint | Disponible | Voir la pièce |
| 18 | 50080013R | Segment | Disponible | Voir la pièce |
| 19 | 006000012R | Axe piston | Disponible | Voir la pièce |
| 20 | 61400182 | Piston complet | Disponible | Voir la pièce |
| 21 | 61400181 | Cylindre compl. Ø45 | Disponible | Voir la pièce |
| 22 | 3891054R | Vis | Disponible | Voir la pièce |
| 23 | 3050001R | Bague | Disponible | Voir la pièce |
| 23 | 3050001R | Bague | Disponible | Voir la pièce |
| 24 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 24 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 25 | 3034012R | Roulement | Non reliée | |
| 25 | 3034012R | Roulement | Non reliée | |
| 26 | 61400039R | Vilebrequin | Disponible | Voir la pièce |
| 27 | 026400017R | Cage a aguilles | Disponible | Voir la pièce |
| 28 | 61400379R | Carter moteur complet | Disponible | Voir la pièce |
| 29 | 61400194R | Short block | Disponible | Voir la pièce |
| 30 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 30 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 30 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 31 | 61400296R | Couvercle | Disponible | Voir la pièce |

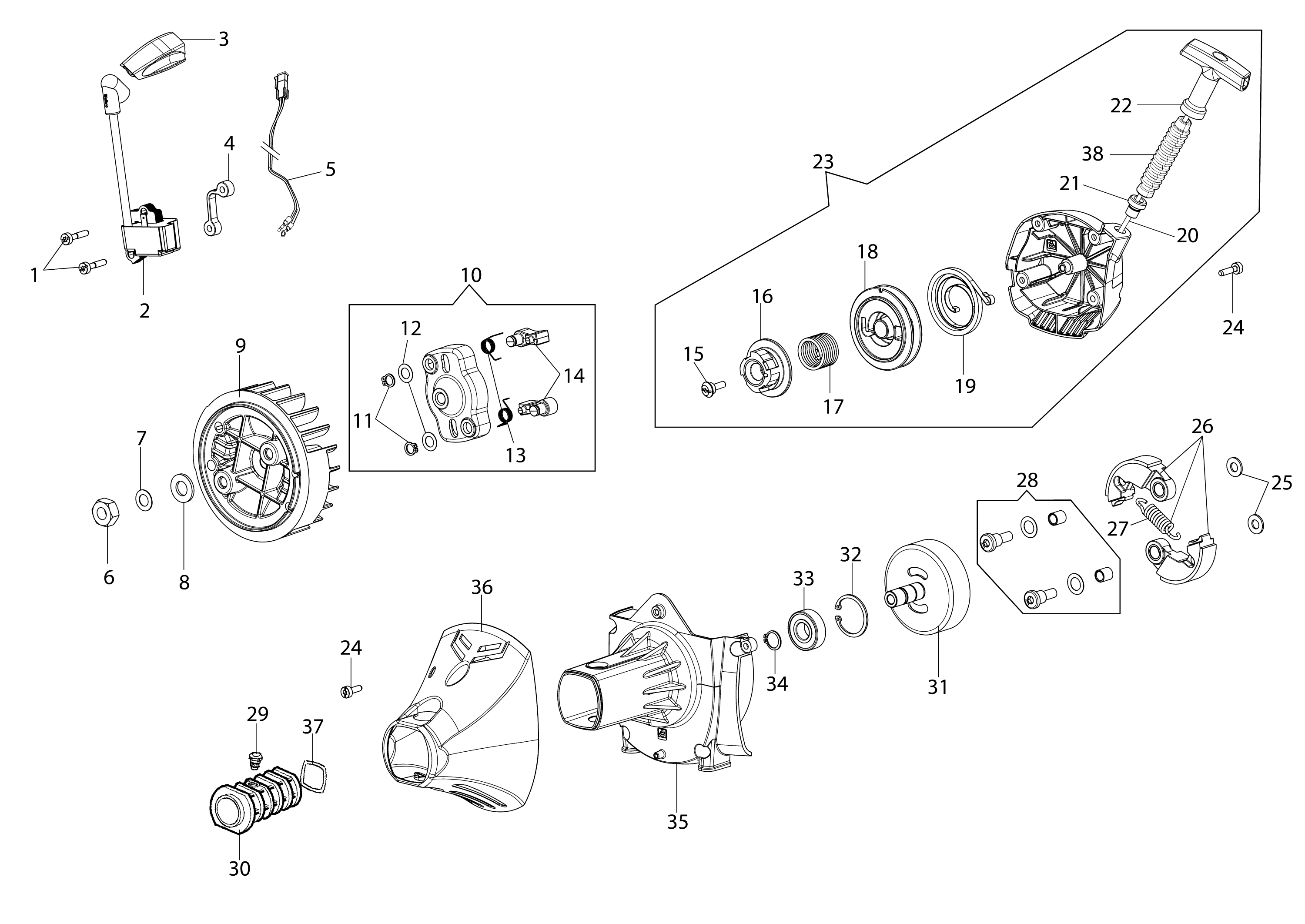

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891053R | Vis | Disponible | Voir la pièce |
| 2 | 2501014AR | Bobine | Disponible | Voir la pièce |
| 3 | 61400070R | Capot de bougie | Disponible | Voir la pièce |
| 4 | 61400040AR | Entretoise | Disponible | Voir la pièce |
| 5 | 61250282BR | Cable | Non reliée | |
| 6 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 7 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 61530147R | Volant | Non reliée | |
| 10 | 61402007R | Entraineur | Disponible | Voir la pièce |
| 11 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 12 | 3064010R | Bague | Disponible | Voir la pièce |
| 13 | 61400024R | Ressort | Disponible | Voir la pièce |
| 14 | 61400023R | Cliquet | Disponible | Voir la pièce |
| 15 | 61350342R | Vis | Disponible | Voir la pièce |
| 16 | 61400212R | Couronne | Disponible | Voir la pièce |
| 17 | 61400021R | Ressort | Disponible | Voir la pièce |
| 18 | 61400020R | Poulie de démarrage | Disponible | Voir la pièce |
| 19 | 004000132R | Ressort | Non reliée | |
| 20 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 21 | 072700089R | Bague | Disponible | Voir la pièce |
| 22 | 62030011R | Poignée de démarrage | Disponible | Voir la pièce |
| 23 | 61402089AR | Demarrage complet | Disponible | Voir la pièce |
| 24 | 3891048R | Vis | Disponible | Voir la pièce |
| 24 | 3891048R | Vis | Disponible | Voir la pièce |
| 25 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 26 | 4191153BR | Embrayage | Non reliée | |
| 27 | 4191028R | Ressort | Disponible | Voir la pièce |
| 28 | 61420020 | Système de fixation | Disponible | Voir la pièce |
| 29 | 62010005R | Pivot | Disponible | Voir la pièce |
| 30 | 62010001AR | Adaptateur | Disponible | Voir la pièce |
| 31 | 4193005R | Cloche embrayage | Disponible | Voir la pièce |
| 32 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3035042R | Roulement | Disponible | Voir la pièce |
| 34 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 35 | 61400055BR | Carter | Disponible | Voir la pièce |
| 36 | 61400057AR | Protection | Disponible | Voir la pièce |
| 37 | 3049021R | Bague or | Disponible | Voir la pièce |
| 38 | 61400299R | Soufflet | Disponible | Voir la pièce |

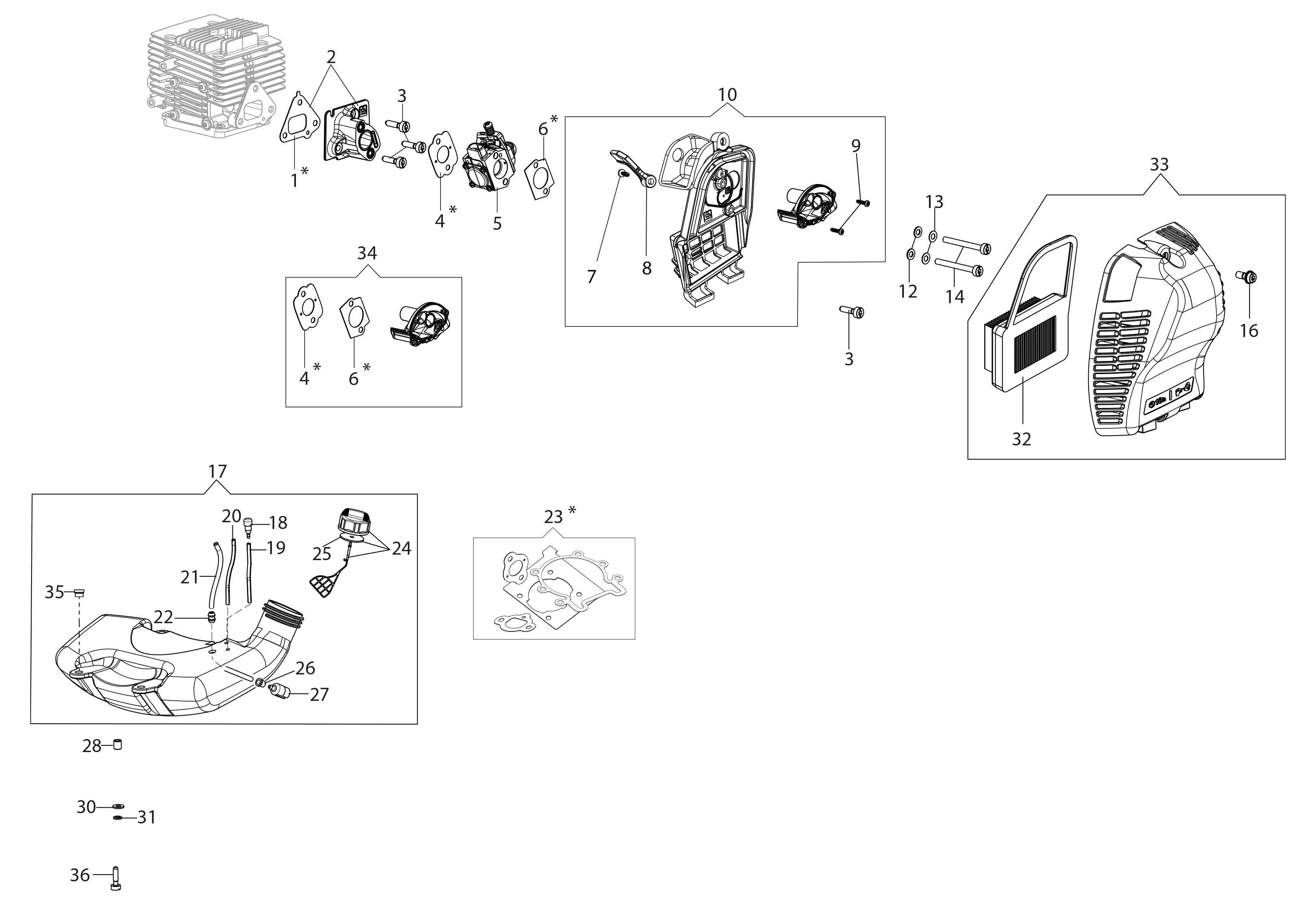

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61400007R | Joint | Disponible | Voir la pièce |
| 2 | 61400191 | Bride | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 61400027R | Joint | Disponible | Voir la pièce |
| 4 | 61400027R | Joint | Disponible | Voir la pièce |
| 5 | 2318662BR | Carburateur | Disponible | Voir la pièce |
| 6 | 61400056AR | Joint | Disponible | Voir la pièce |
| 6 | 61400056AR | Joint | Disponible | Voir la pièce |
| 7 | 3960017AR | Vis | Disponible | Voir la pièce |
| 7 | 3960087AR | Vis | Disponible | Voir la pièce |
| 8 | 61400123BR | Levier starter | Disponible | Voir la pièce |
| 9 | 3960145R | Vis | Disponible | Voir la pièce |
| 10 | 61400341A | Kit support filtre à air | Non reliée | |
| 12 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 13 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 14 | 3891063R | Vis | Disponible | Voir la pièce |
| 16 | 61330040AR | Vis | Disponible | Voir la pièce |
| 17 | 61400343 | Reservoir complet | Non reliée | |
| 18 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 19 | 61380111R | Tuyau soupirail | Disponible | Voir la pièce |
| 20 | 61380112R | Tuyau | Disponible | Voir la pièce |
| 21 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 22 | 4161211R | Passetube | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 24 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 25 | 61070006R | Joint | Disponible | Voir la pièce |
| 26 | 61110162BR | Bague | Disponible | Voir la pièce |
| 27 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 28 | 61400136R | Insert | Disponible | Voir la pièce |
| 30 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 31 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 32 | 61400229R | Filtre aire | Disponible | Voir la pièce |
| 33 | 61400261A | Couvercle filtre aire + filtre aire | Non reliée | |
| 34 | 61400347 | Kit diode | Disponible | Voir la pièce |
| 35 | 61400321R | Entretoise | Disponible | Voir la pièce |
| 36 | 3891057R | Vis | Disponible | Voir la pièce |

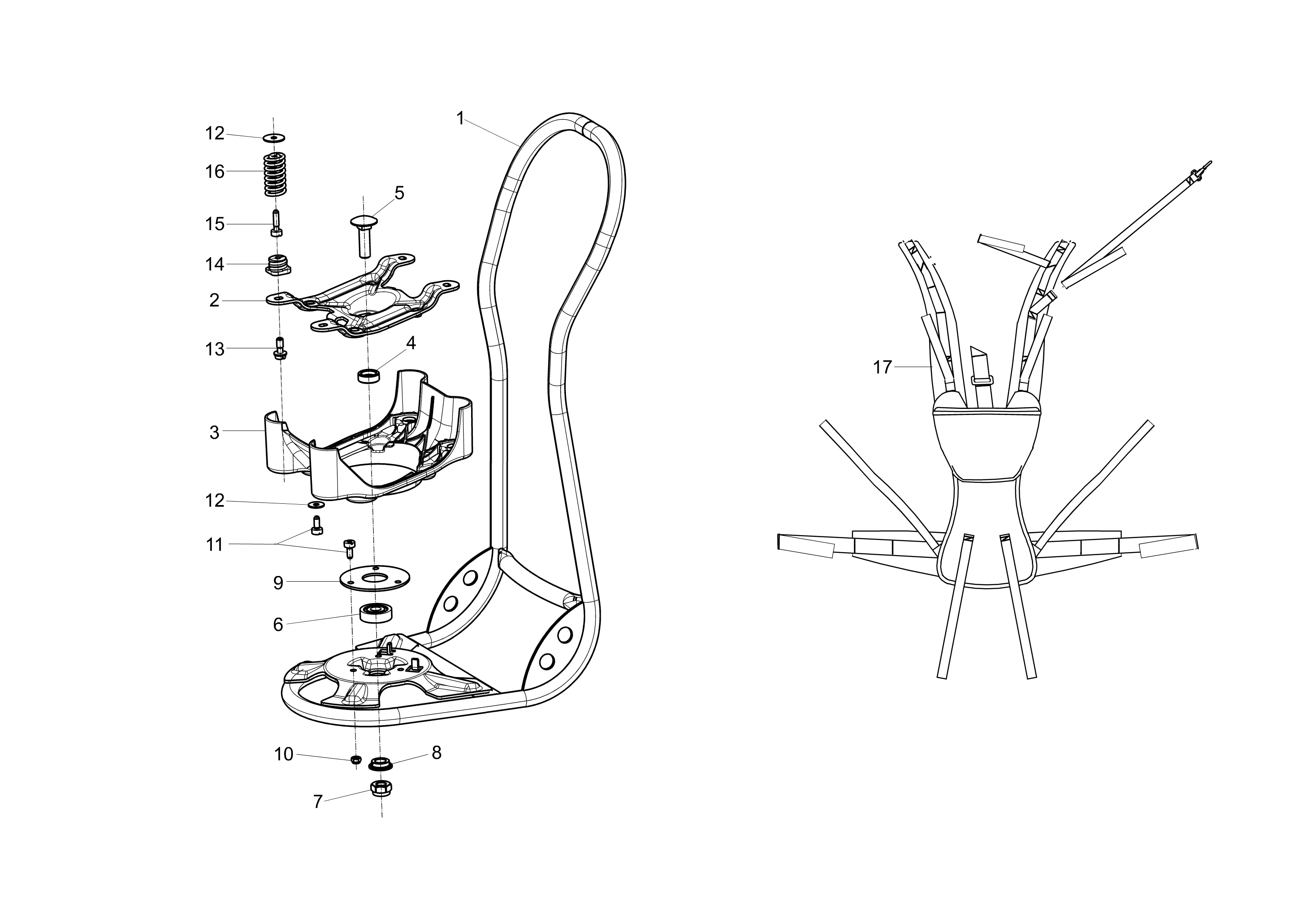

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61400257AR | Châssis | Disponible | Voir la pièce |
| 2 | 61400317R | Support | Disponible | Voir la pièce |
| 3 | 61400260AR | Couverture | Disponible | Voir la pièce |
| 4 | 61400256R | Entretoise | Disponible | Voir la pièce |
| 5 | 3910029R | Vis | Disponible | Voir la pièce |
| 6 | 3035008R | Roulement | Non reliée | |
| 7 | 365000070R | Ecrou | Non reliée | |
| 8 | 61400315R | Entretoise | Disponible | Voir la pièce |
| 9 | 61400265R | Flasque | Disponible | Voir la pièce |
| 10 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3891036R | Vis | Disponible | Voir la pièce |
| 12 | 3918020R | Rondelle | Disponible | Voir la pièce |
| 12 | 3918020R | Rondelle | Disponible | Voir la pièce |
| 13 | 3892002R | Vis | Disponible | Voir la pièce |
| 14 | 61400316R | Support ressort | Disponible | Voir la pièce |
| 15 | 3891057R | Vis | Disponible | Voir la pièce |
| 16 | 61400290R | Ressort | Disponible | Voir la pièce |
| 17 | 61400263AR | Harnais | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61380094 | Protection | Disponible | Voir la pièce |
| 2 | 3891051R | Vis | Disponible | Voir la pièce |
| 3 | 4179198AR | Entretoise avec collier | Non reliée | |
| 4 | 62030042R | Arbre trasmission | Disponible | Voir la pièce |
| 5 | 61400388R | Tuyau | Non reliée | |
| 6 | 3045034R | Arret | Non reliée | |
| 7 | 3901008R | Vis | Disponible | Voir la pièce |
| 8 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 9 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 10 | 3035230R | Roulement | Disponible | Voir la pièce |
| 11 | 3034008R | Roulement | Disponible | Voir la pièce |
| 12 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 13 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 14 | 3901016 | Vis | Disponible | Voir la pièce |
| 15 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 16 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 17 | 3034218R | Roulement | Disponible | Voir la pièce |
| 18 | 61250054R | Pivot | Disponible | Voir la pièce |
| 19 | 3034012R | Roulement | Non reliée | |
| 20 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3050018R | Bague | Disponible | Voir la pièce |
| 22 | 61040066R | Entretoise | Non reliée | |
| 23 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 24 | 4179089R | Flasque | Disponible | Voir la pièce |
| 25 | 61110074AR | Protection | Non reliée | |
| 26 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 27 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 28 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 29 | 62030051R | Collier | Disponible | Voir la pièce |

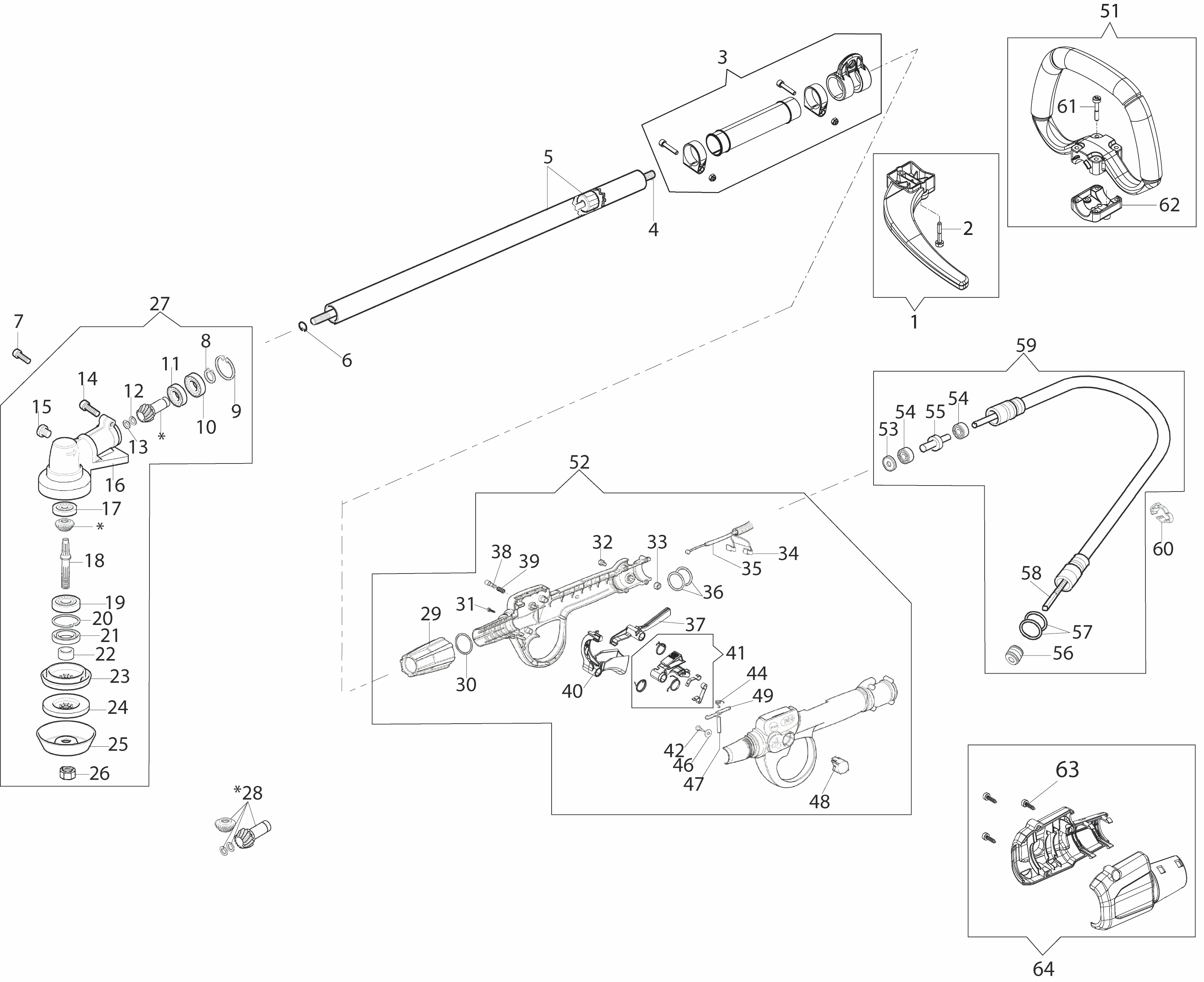

| 30 | 3049074R | Bague or | Disponible | Voir la pièce |
| 31 | 3893016AR | Vis | Disponible | Voir la pièce |
| 32 | 62030056AR | Vis | Disponible | Voir la pièce |
| 33 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 34 | 61400337R | Cable | Disponible | Voir la pièce |
| 35 | 61400336R | Cable accellerateur | Disponible | Voir la pièce |
| 36 | 3049046R | Bague or | Disponible | Voir la pièce |
| 37 | 61380055AR | Levier | Disponible | Voir la pièce |
| 38 | 61400155AR | Interrupteur | Disponible | Voir la pièce |
| 39 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 40 | 61400158R | Levier accelerateur | Disponible | Voir la pièce |
| 41 | 61400362 | Kit de boutons | Disponible | Voir la pièce |
| 42 | 3960061AR | Vis | Disponible | Voir la pièce |
| 44 | 62030049 | Ressort | Disponible | Voir la pièce |
| 46 | 3918003R | Rondelle | Disponible | Voir la pièce |
| 47 | 3033021 | Pivot | Disponible | Voir la pièce |
| 48 | 61400168R | Interrupteur | Disponible | Voir la pièce |
| 49 | 61400219AR | Cliquet | Non reliée | |
| 51 | 61380093 | Kit poignée | Disponible | Voir la pièce |
| 52 | 61402099R | Poignee complete | Disponible | Voir la pièce |
| 53 | 3050034R | Bague | Disponible | Voir la pièce |
| 54 | 3034019R | Roulement | Disponible | Voir la pièce |
| 54 | 3034019R | Roulement | Disponible | Voir la pièce |
| 55 | 62030090AR | Connection | Disponible | Voir la pièce |
| 56 | 62030023R | Bague | Disponible | Voir la pièce |
| 57 | 3049008R | Bague or | Disponible | Voir la pièce |
| 58 | 4137005DR | Arbre trasmission | Disponible | Voir la pièce |
| 59 | 62030093CR | Flexible | Disponible | Voir la pièce |
| 60 | 62030077R | Bande | Disponible | Voir la pièce |
| 61 | 3891057R | Vis | Disponible | Voir la pièce |
| 62 | 61010024R | Collier | Disponible | Voir la pièce |
| 63 | 3893016AR | Vis | Disponible | Voir la pièce |
| 64 | 61530256R | Kit poignée | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318643R | Vis de reglage MAX | Disponible | Voir la pièce |
| 1 | 2318643R | Vis de reglage MAX | Disponible | Voir la pièce |
| 2 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318662BR | Carburateur | Disponible | Voir la pièce |
| 4 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 5 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |
