Vue Éclatée PW 140 C (2020)
Retrouvez les pièces détachées, références et repères disponibles pour PW 140 C (2020).

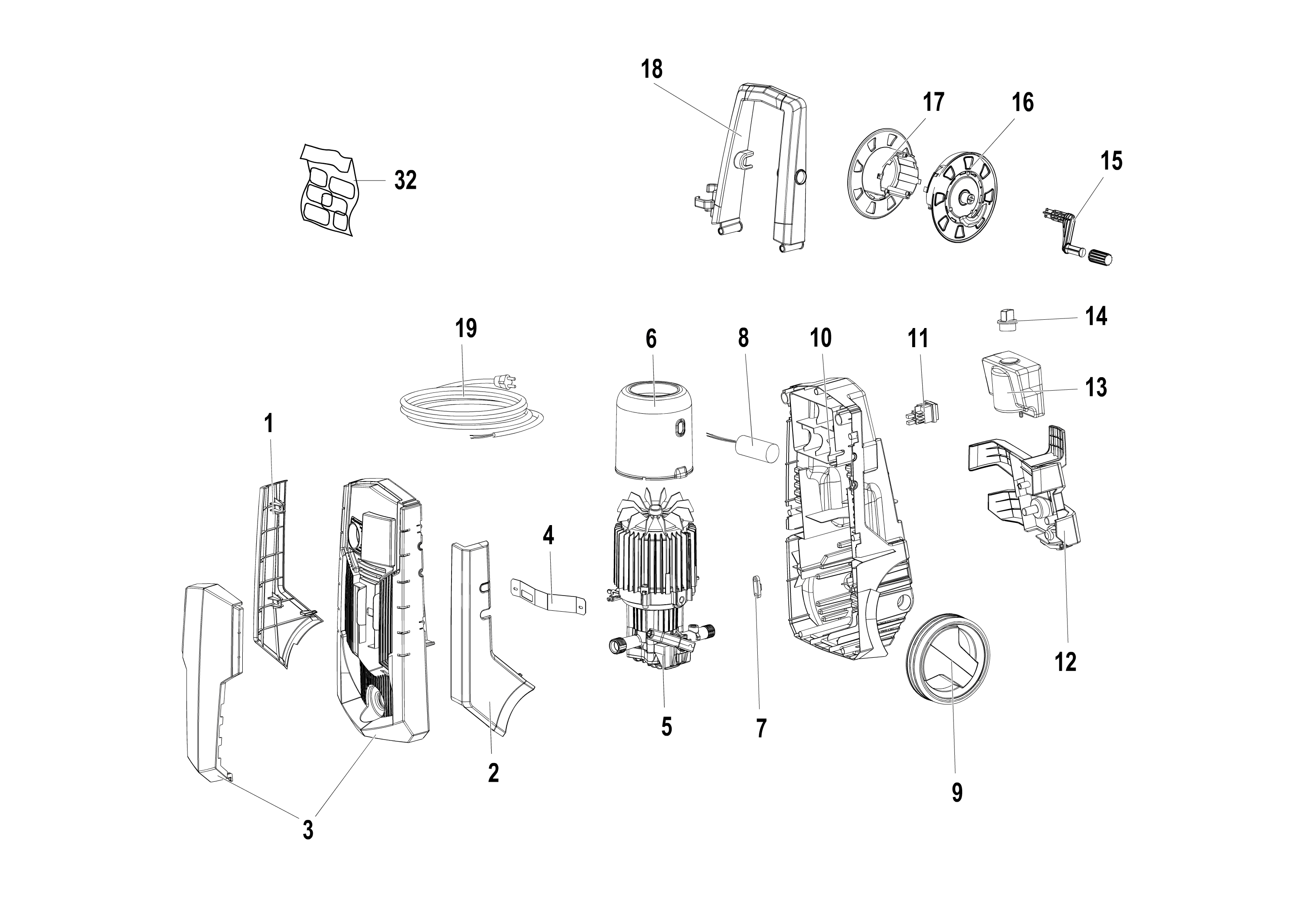

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04770621 | Coussinet | Non reliée | |
| 2 | CH04770622 | Coussinet | Disponible | Voir la pièce |
| 3 | CH04770613 | Couverture | Disponible | Voir la pièce |
| 4 | CH10030101 | Plaque de fixation | Non reliée | |
| 5 | CH3400500701R | Motopompe | Non reliée | |
| 6 | CH04660097 | Carter | Disponible | Voir la pièce |
| 7 | CH24340083 | Fixation cable | Non reliée | |
| 8 | CH04340317 | Condensateur | Disponible | Voir la pièce |
| 9 | CH28100126 | Roue | Disponible | Voir la pièce |
| 10 | CH04770624 | Capot arrière | Disponible | Voir la pièce |
| 11 | CH14100101 | Interrupteur | Disponible | Voir la pièce |
| 12 | CH04770668 | Support acceessoires | Non reliée | |
| 13 | CH30290059 | Bidon déterg | Disponible | Voir la pièce |
| 14 | CH32000239 | Bouchon | Disponible | Voir la pièce |
| 15 | CH18040008 | Manivelle | Non reliée | |
| 16 | CH06020138 | Demi-enrouleur | Disponible | Voir la pièce |
| 17 | CH06020139 | Demi-enrouleur | Disponible | Voir la pièce |
| 18 | CH14110084 | Poignee | Disponible | Voir la pièce |
| 19 | CH04560529 | Câble | Disponible | Voir la pièce |
| 32 | CH32158946 | Kit etiquettes | Non reliée |

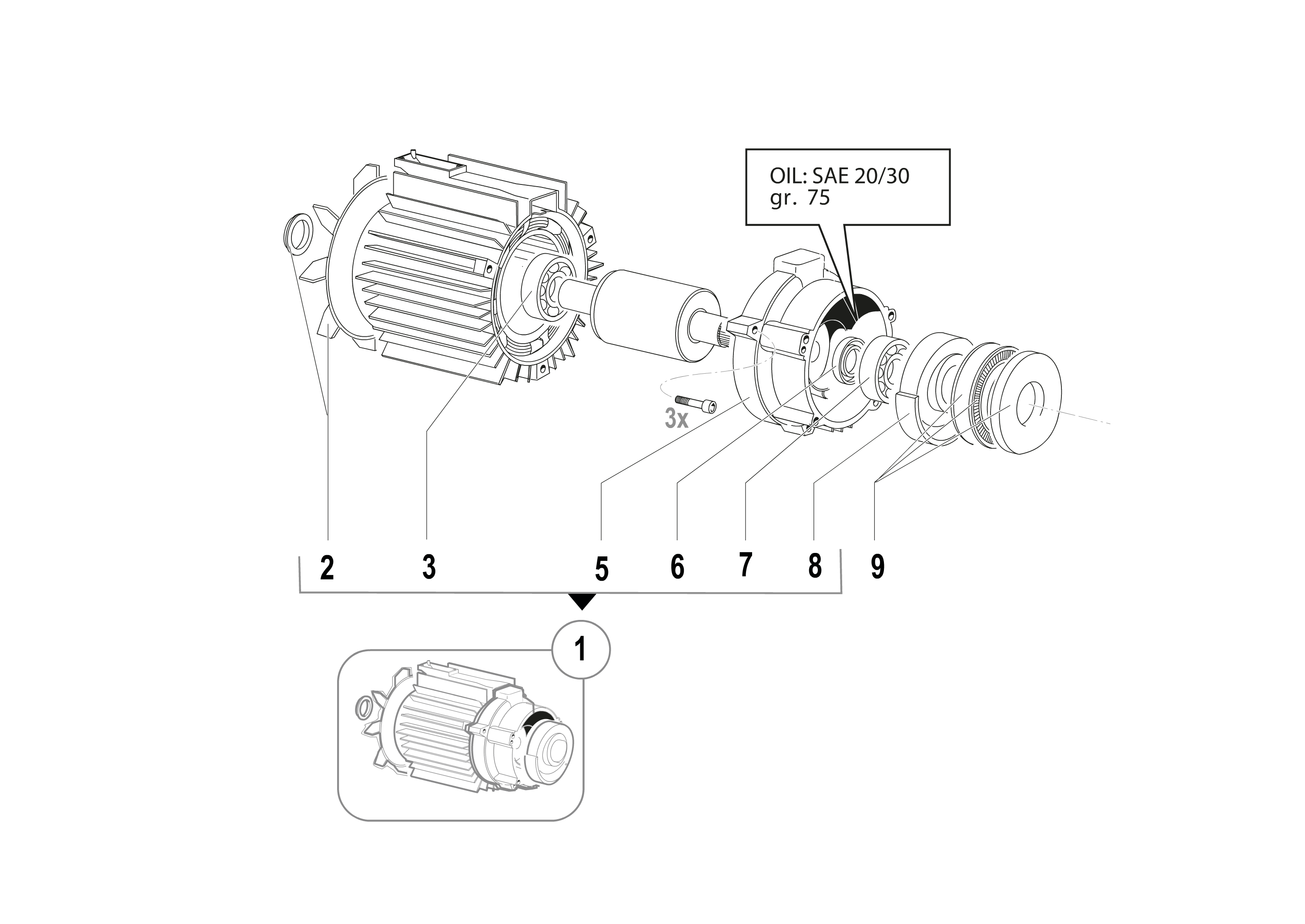

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH3400500701R | Motopompe | Non reliée | |
| 2 | CH36320171 | Jeu ventilateur et bague | Disponible | Voir la pièce |
| 3 | CH04380154 | Roulement | Disponible | Voir la pièce |
| 5 | CH10090458 | Flasque | Disponible | Voir la pièce |
| 6 | CH00190222 | Bague | Disponible | Voir la pièce |
| 7 | CH04380155 | Roulement | Disponible | Voir la pièce |
| 8 | CH00011026 | Plateau | Non reliée | |
| 9 | CH04360037 | Roulement | Disponible | Voir la pièce |

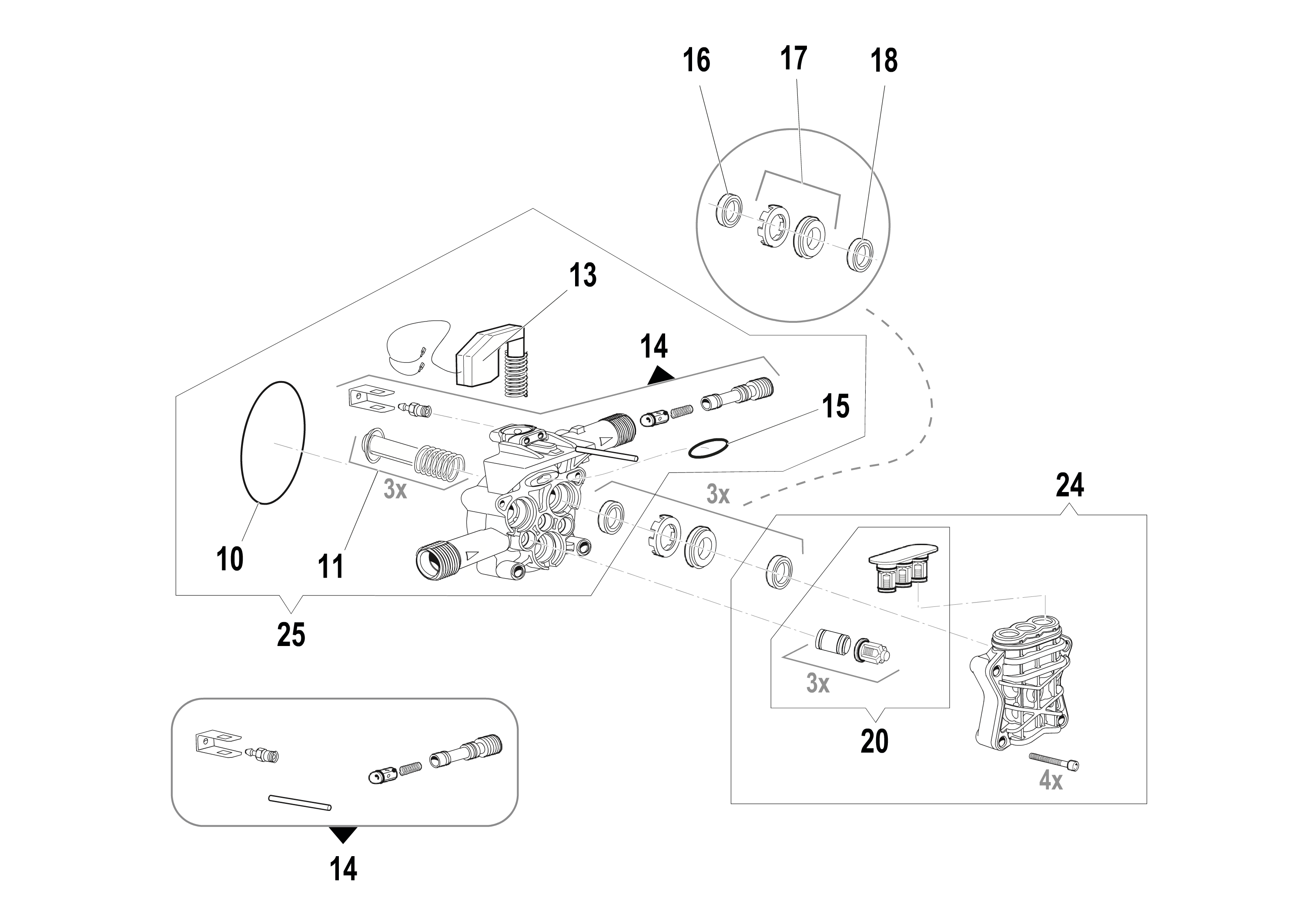

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 10 | CH12100585 | Bague or | Disponible | Voir la pièce |
| 11 | CH24090136 | Pistons complet | Disponible | Voir la pièce |
| 13 | CH31030049 | Kit total stop | Disponible | Voir la pièce |
| 14 | CH50270058 | Kit soupape + éjecteur | Disponible | Voir la pièce |
| 14 | CH50270058 | Kit soupape + éjecteur | Disponible | Voir la pièce |
| 15 | CH12010298 | Joint | Disponible | Voir la pièce |
| 16 | CH1000108715R | Bague | Non reliée | |
| 17 | CH50270067 | Cale | Disponible | Voir la pièce |
| 18 | CH50190298 | Kit joints | Disponible | Voir la pièce |
| 20 | CH36040072 | Kit soupape | Disponible | Voir la pièce |
| 24 | CH50270097 | Couvercle compl. | Disponible | Voir la pièce |
| 25 | CH50270099 | Kit de support de piston complet | Disponible | Voir la pièce |

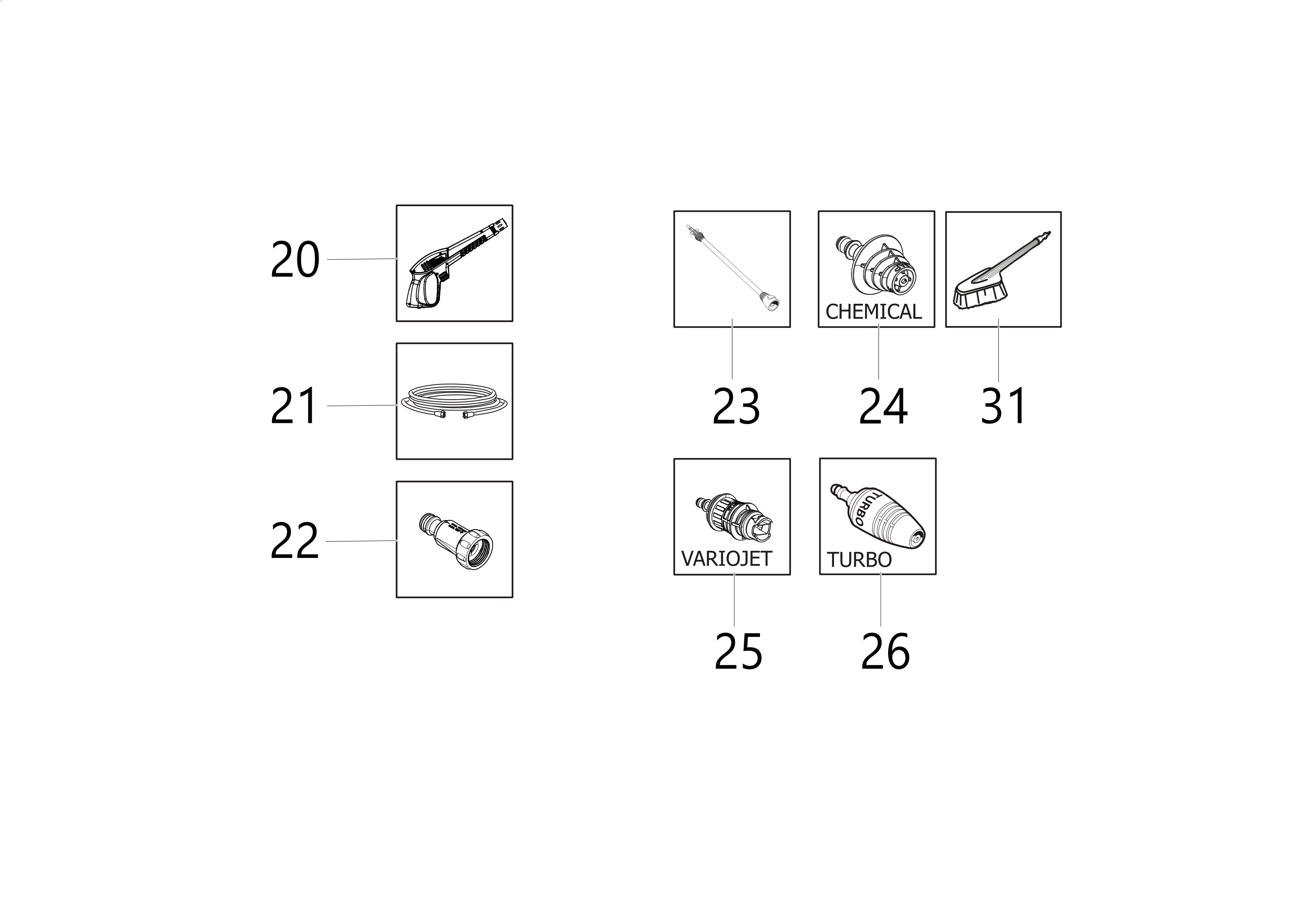

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 20 | 68500059 | Pistolet | Disponible | Voir la pièce |
| 21 | 68500060 | Tuyau | Disponible | Voir la pièce |
| 22 | CH10020285 | Filtre | Disponible | Voir la pièce |
| 23 | 68500061 | Tuyau lance | Disponible | Voir la pièce |
| 24 | 68500063 | Tete gicleur | Disponible | Voir la pièce |
| 25 | 68500076 | Tete gigleur reglable | Non reliée | |
| 26 | 68500077 | Tete gicleur rotative | Non reliée | |
| 31 | 68500064 | Hydrobrosse fixe | Disponible | Voir la pièce |
