Vue Éclatée BV 250
Retrouvez les pièces détachées, références et repères disponibles pour BV 250.

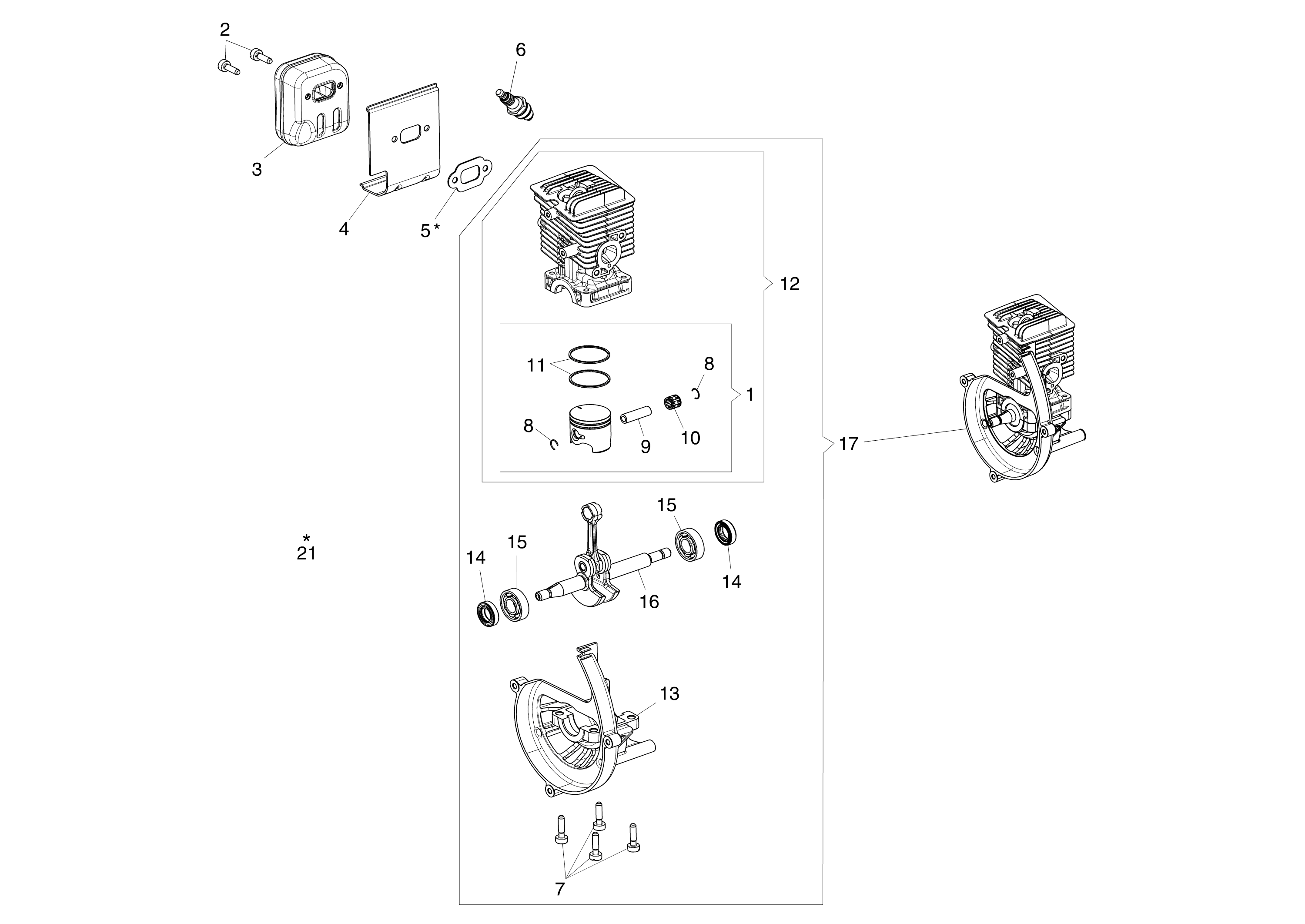

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56600004R | Piston complet | Disponible | Voir la pièce |
| 2 | 3891035R | Vis | Disponible | Voir la pièce |
| 3 | 56600097BR | Pot compl. | Non reliée | |
| 4 | 56600035AR | Deflecteur | Disponible | Voir la pièce |
| 5 | 61370634R | Joint | Disponible | Voir la pièce |
| 6 | 3055120R | Bougie | Non reliée | |
| 7 | 3891048R | Vis | Disponible | Voir la pièce |
| 8 | 58070166BR | Bague | Non reliée | |
| 8 | 58070166BR | Bague | Non reliée | |
| 9 | 58070019R | Axe piston | Disponible | Voir la pièce |
| 10 | 3037002R | Roulement | Disponible | Voir la pièce |
| 11 | 61290045R | Segment | Disponible | Voir la pièce |
| 12 | 56600173 | Cylindre compl. | Disponible | Voir la pièce |
| 13 | 56600007BR | Carter moteur | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 16 | 56600160R | Vilebrequin | Disponible | Voir la pièce |
| 17 | 56600174R | Short block | Disponible | Voir la pièce |
| 21 | 56600175 | Kit joints | Disponible | Voir la pièce |
| 21 | 56600175 | Kit joints | Disponible | Voir la pièce |

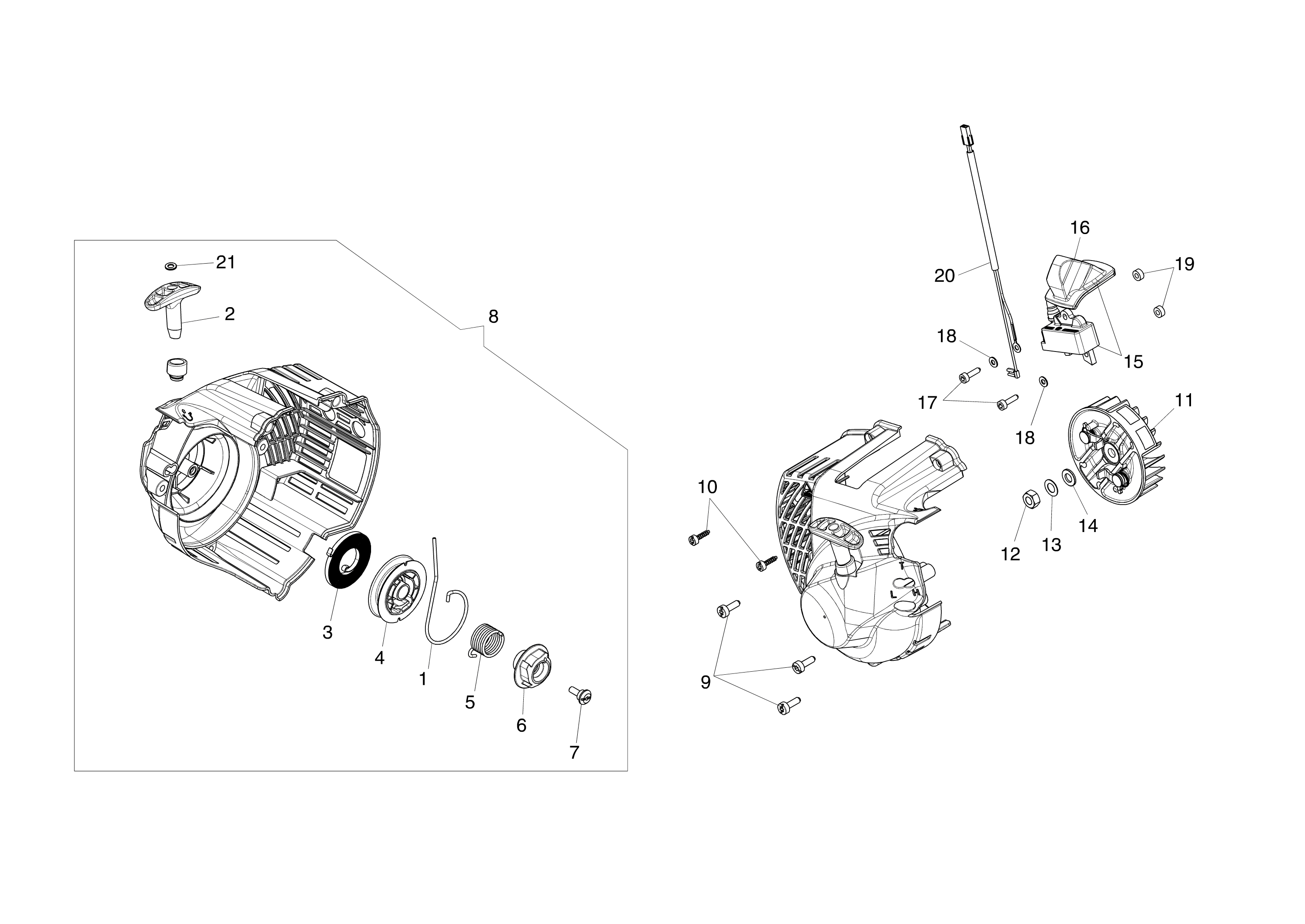

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61370574R | Cordelette | Disponible | Voir la pièce |
| 2 | 093500397R | Poignée de démarrage | Non reliée | |
| 3 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 4 | 56600156R | Poulie de démarrage | Disponible | Voir la pièce |
| 5 | 58090019R | Ressort | Disponible | Voir la pièce |
| 6 | 58090018R | Couronne | Disponible | Voir la pièce |
| 7 | 61350342R | Vis | Disponible | Voir la pièce |
| 8 | 56600079DR | Couverture moteur | Disponible | Voir la pièce |
| 9 | 3891035R | Vis | Disponible | Voir la pièce |
| 10 | 3893016AR | Vis | Disponible | Voir la pièce |
| 11 | 56600015R | Volant complet | Disponible | Voir la pièce |
| 12 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 13 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 14 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 15 | 2501018BR | Bobine | Disponible | Voir la pièce |
| 16 | 56600111BR | Capot de bougie | Disponible | Voir la pièce |
| 17 | 3891015R | Vis | Disponible | Voir la pièce |
| 18 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 18 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 19 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 20 | 56600091R | Cable | Disponible | Voir la pièce |
| 21 | 3916004R | Rondelle | Disponible | Voir la pièce |

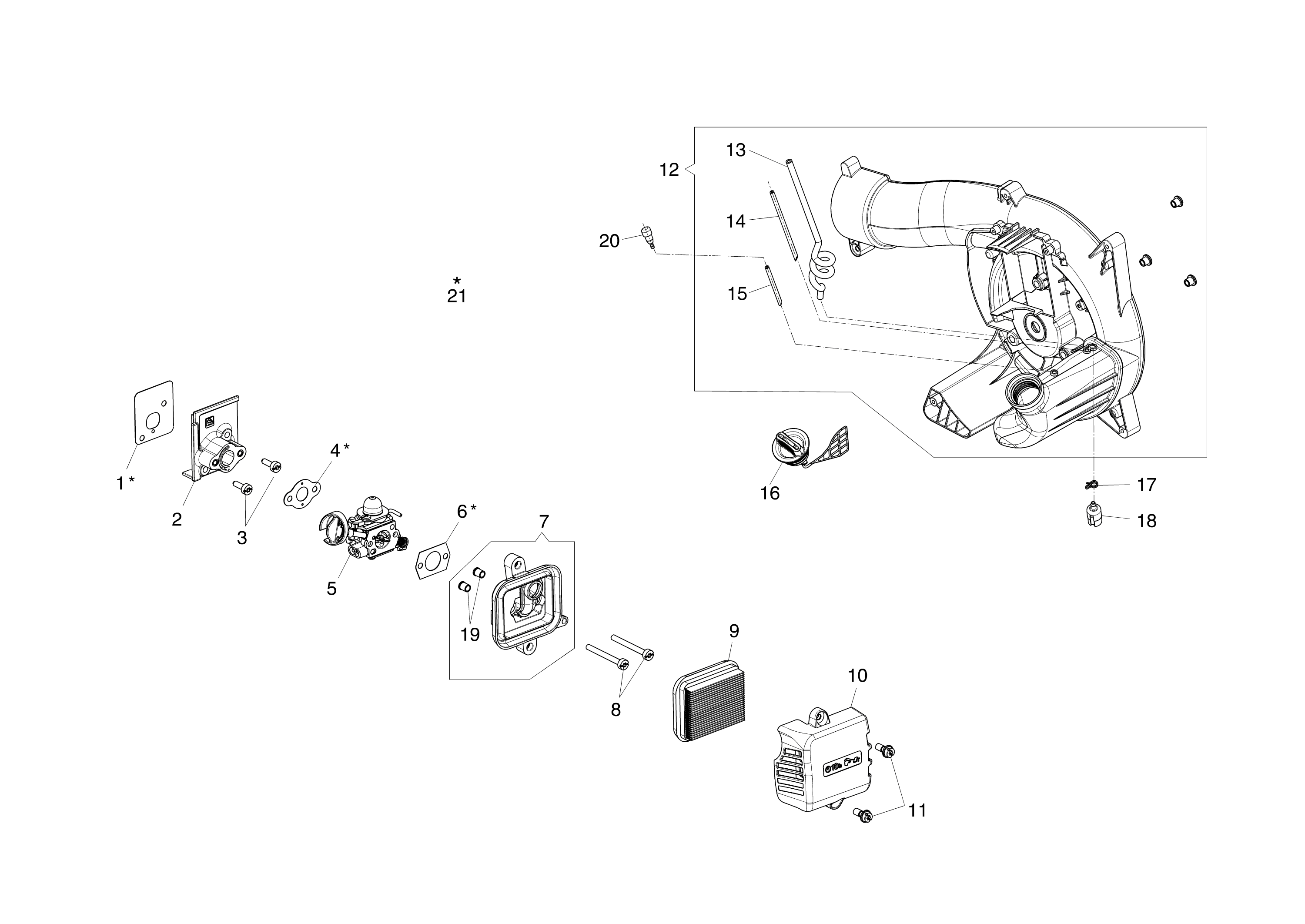

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56600161R | Joint | Disponible | Voir la pièce |
| 2 | 56600178R | Bride termique | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 61200021AR | Joint | Disponible | Voir la pièce |
| 5 | 2318018CR | Carburateur | Non reliée | |
| 6 | 56600057R | Joint | Disponible | Voir la pièce |
| 7 | 56602001AR | Support filtre | Disponible | Voir la pièce |
| 8 | 3891063R | Vis | Disponible | Voir la pièce |
| 9 | 61170016R | Filtre aire | Non reliée | |
| 10 | 56600018AR | Couvercle filtre aire | Disponible | Voir la pièce |
| 11 | 61330040AR | Vis | Disponible | Voir la pièce |
| 12 | 56600027CR | Carter gauche/reservoir | Disponible | Voir la pièce |
| 13 | 52060224R | Tuyau essence | Disponible | Voir la pièce |
| 14 | 52060171R | Tuyau | Disponible | Voir la pièce |
| 15 | 50270103R | Tuyau | Disponible | Voir la pièce |
| 16 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 17 | 4098377R | Bande | Disponible | Voir la pièce |
| 18 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 19 | 56550044R | Bague | Disponible | Voir la pièce |
| 20 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 21 | 56600175 | Kit joints | Disponible | Voir la pièce |
| 21 | 56600175 | Kit joints | Disponible | Voir la pièce |
| 21 | 56600175 | Kit joints | Disponible | Voir la pièce |
| 21 | 56600175 | Kit joints | Disponible | Voir la pièce |

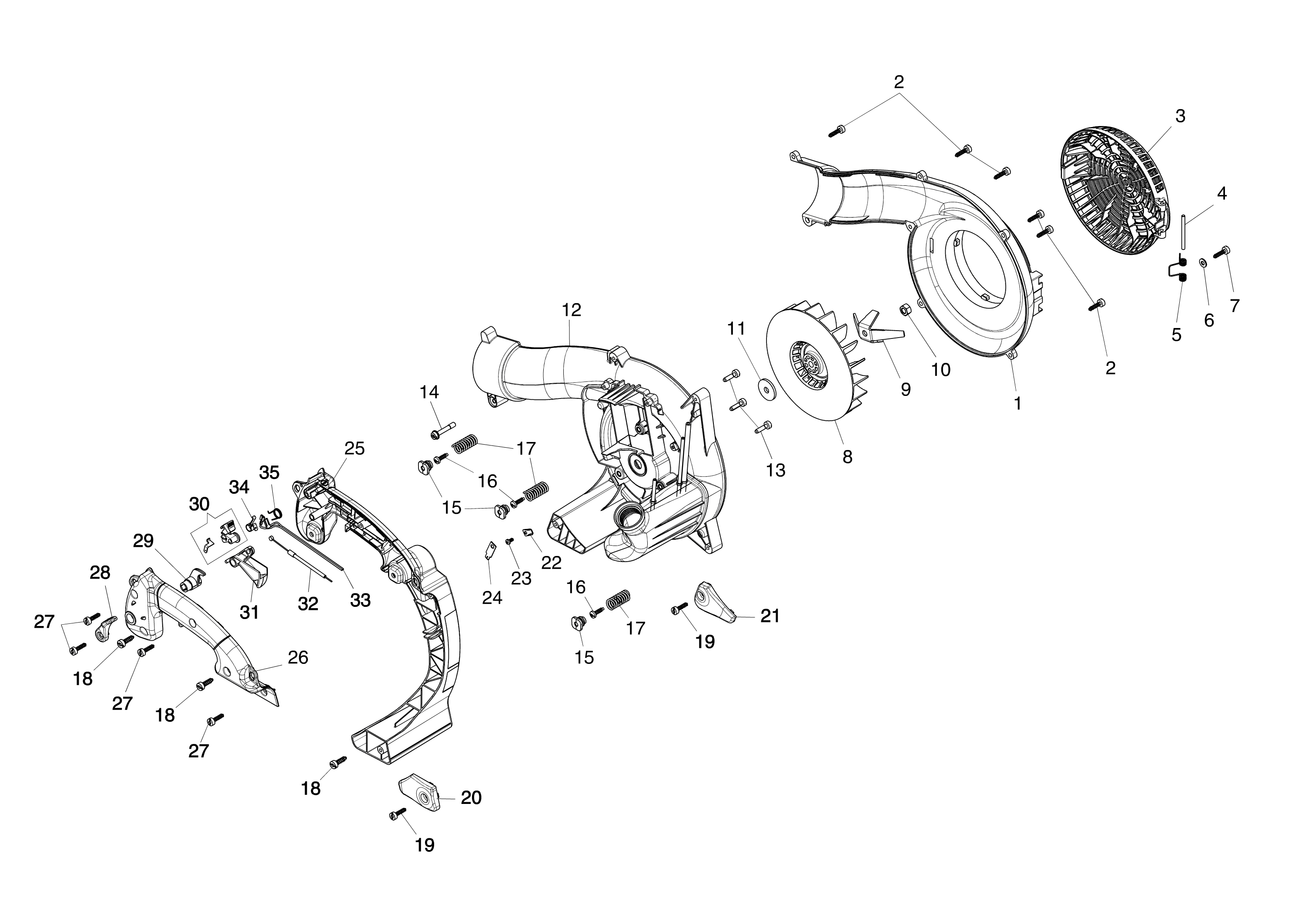

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56600106BR | Carter droite | Disponible | Voir la pièce |
| 2 | 3893060R | Vis | Disponible | Voir la pièce |
| 2 | 3893060R | Vis | Disponible | Voir la pièce |
| 3 | 56600153R | Couvercle | Disponible | Voir la pièce |
| 4 | 56550123R | Pivot | Disponible | Voir la pièce |
| 5 | 56550072R | Ressort | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3893060R | Vis | Disponible | Voir la pièce |
| 8 | 56550006AR | Ventilateur | Disponible | Voir la pièce |
| 9 | 56550057R | Couteau | Disponible | Voir la pièce |
| 10 | 3911009R | Ecrou | Disponible | Voir la pièce |
| 11 | 56510050R | Rondelle | Disponible | Voir la pièce |
| 12 | 56600027CR | Carter gauche/reservoir | Disponible | Voir la pièce |
| 13 | 3891048R | Vis | Disponible | Voir la pièce |
| 14 | 56600119R | Vis | Disponible | Voir la pièce |
| 15 | 50170034R | Support | Disponible | Voir la pièce |
| 15 | 50170034R | Support | Disponible | Voir la pièce |
| 16 | 3960115R | Vis | Disponible | Voir la pièce |
| 16 | 3960115R | Vis | Disponible | Voir la pièce |
| 17 | 50290183AR | Ressort | Disponible | Voir la pièce |
| 17 | 50290183AR | Ressort | Disponible | Voir la pièce |
| 18 | 3893001R | Vis | Disponible | Voir la pièce |
| 18 | 3893001R | Vis | Disponible | Voir la pièce |
| 18 | 3893001R | Vis | Disponible | Voir la pièce |
| 19 | 3893060R | Vis | Disponible | Voir la pièce |
| 19 | 3893060R | Vis | Disponible | Voir la pièce |
| 20 | 56600157R | Carter droite | Disponible | Voir la pièce |
| 21 | 56600158R | Carter gauche | Disponible | Voir la pièce |
| 22 | 56550102R | Bride | Disponible | Voir la pièce |
| 23 | 3960167R | Vis | Disponible | Voir la pièce |
| 24 | 3044035R | Faston | Disponible | Voir la pièce |
| 25 | 56600032R | Poignee | Disponible | Voir la pièce |
| 26 | 56600034AR | Demipoignee gauche | Disponible | Voir la pièce |
| 27 | 3893060R | Vis | Disponible | Voir la pièce |
| 27 | 3893060R | Vis | Disponible | Voir la pièce |
| 27 | 3893060R | Vis | Disponible | Voir la pièce |
| 28 | 56600113R | Levier | Disponible | Voir la pièce |
| 29 | 56550025R | Levier | Disponible | Voir la pièce |
| 30 | 56600118AR | Interrupteur (arret) | Disponible | Voir la pièce |
| 31 | 56600114R | Accelerateur | Disponible | Voir la pièce |
| 32 | 56600075AR | Cable accellerateur | Disponible | Voir la pièce |
| 33 | 56600092R | Cable | Disponible | Voir la pièce |
| 34 | 50270172AR | Ressort | Disponible | Voir la pièce |
| 35 | 56600060AR | Ressort | Disponible | Voir la pièce |

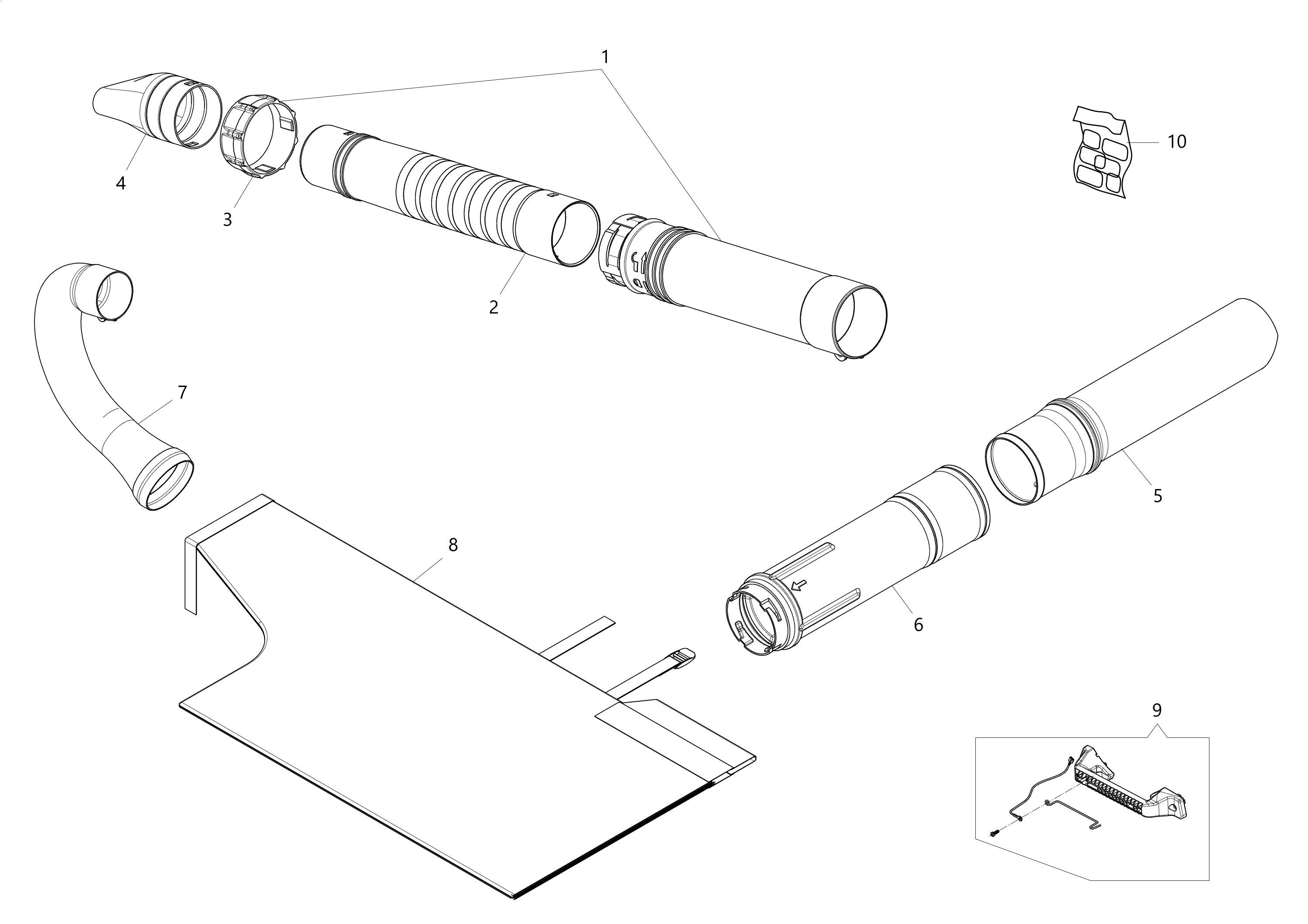

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56600201 | Kit tuyau | Disponible | Voir la pièce |
| 2 | 56600147BR | Tuyau | Non reliée | |
| 3 | 56600148AR | Collier | Non reliée | |
| 4 | 56600149AR | Crochet | Disponible | Voir la pièce |
| 5 | 56550077R | Tuyau | Disponible | Voir la pièce |
| 6 | 56550076AR | Tuyau | Disponible | Voir la pièce |
| 7 | 56600112AR | Tuyau | Disponible | Voir la pièce |
| 8 | 56550078AR | Bac | Disponible | Voir la pièce |
| 9 | 56602003AR | Kit poignée | Disponible | Voir la pièce |
| 10 | 56600176 | Kit etiquettes | Disponible | Voir la pièce |

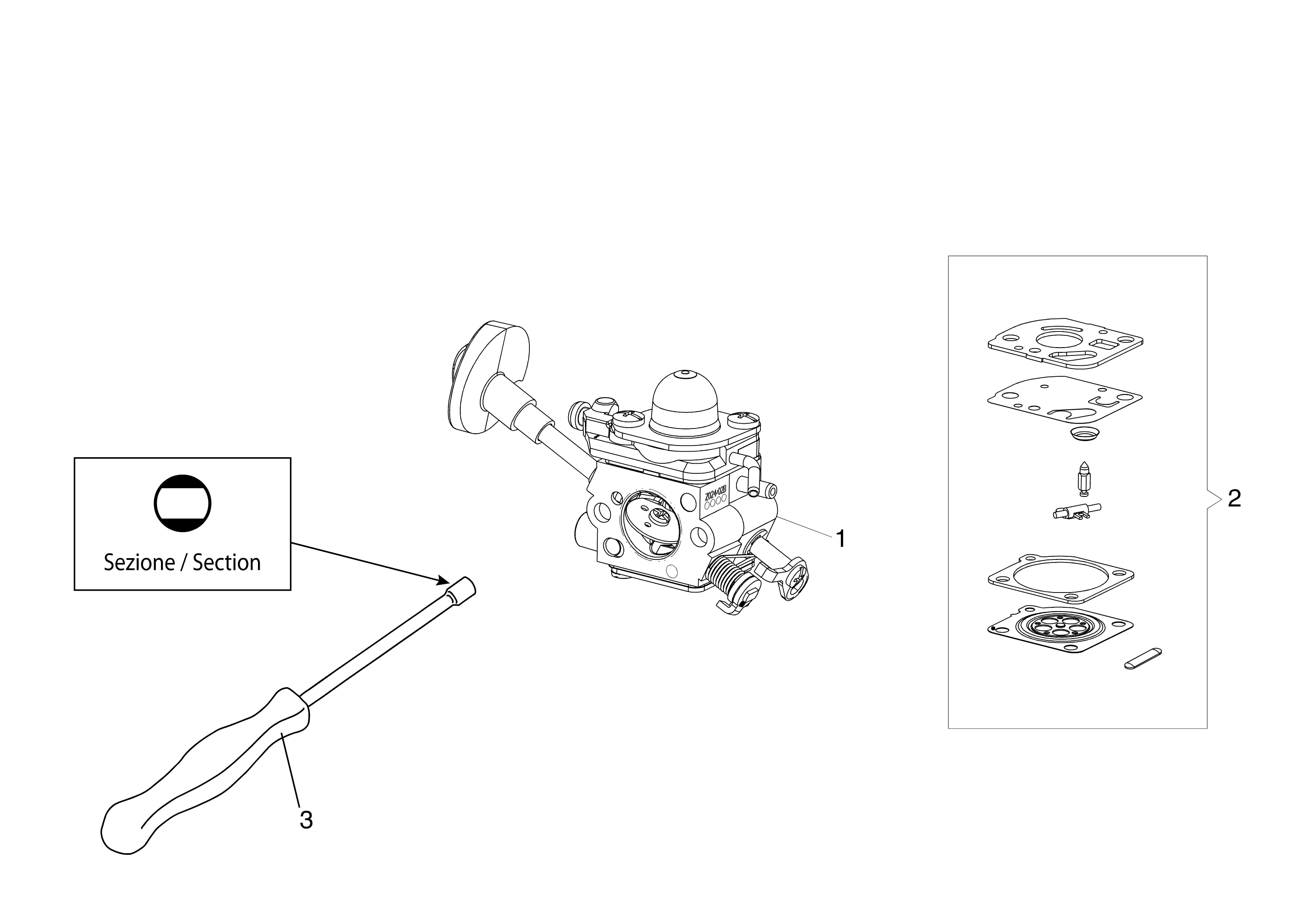

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318018CR | Carburateur | Non reliée | |
| 2 | 56600177R | Kit réparation | Disponible | Voir la pièce |
| 3 | 3052012R | Tournevis spécial | Non reliée |
