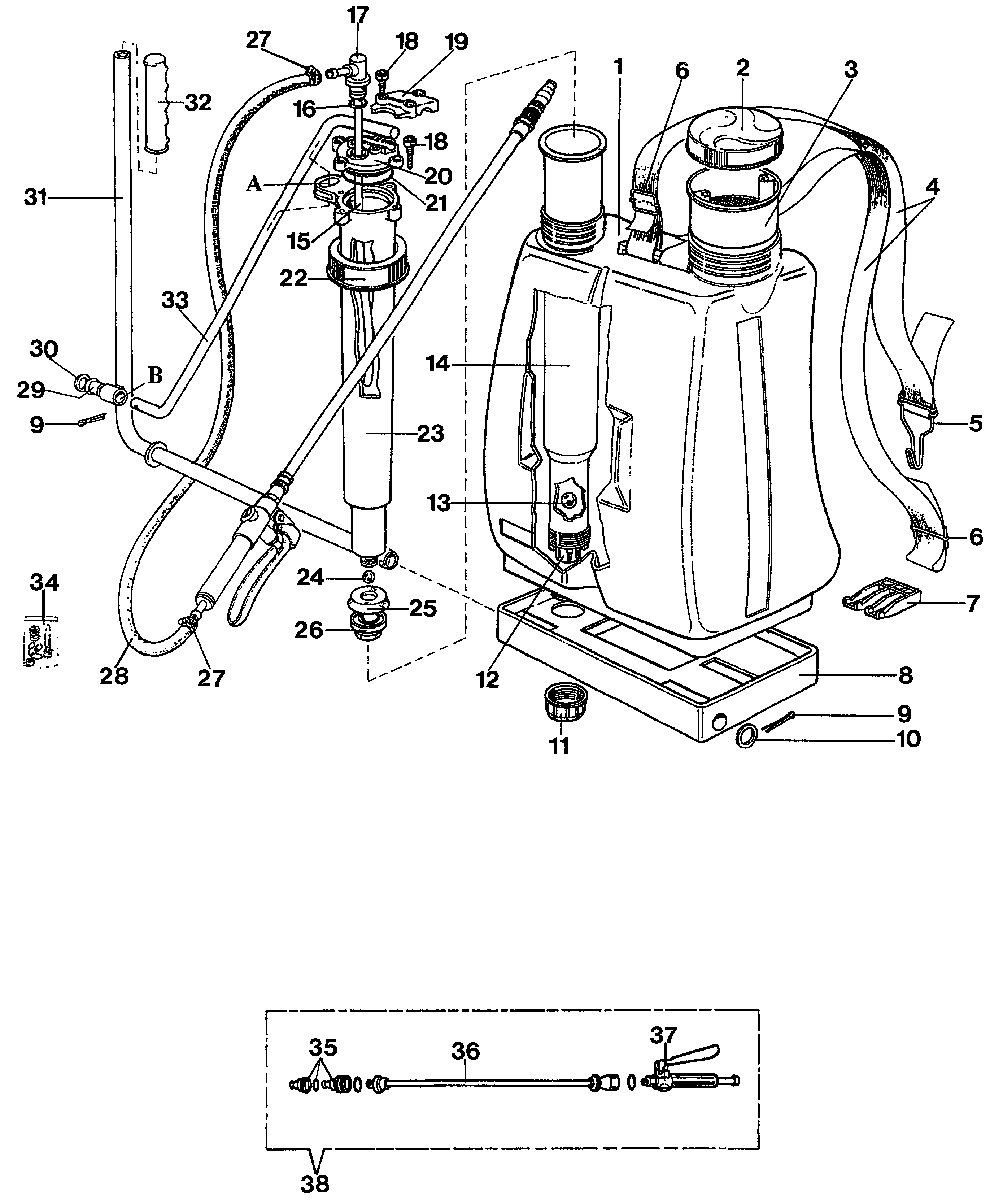

Vue Éclatée 21 L
Retrouvez les pièces détachées, références et repères disponibles pour 21 L.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 360100053 | Réservoir mix | Disponible | Voir la pièce |
| 2 | 360100005 | Bouchon | Disponible | Voir la pièce |
| 3 | 360100006 | Filtre | Disponible | Voir la pièce |
| 4 | 360100036 | Harnais | Disponible | Voir la pièce |
| 5 | 360100037 | Crochet | Disponible | Voir la pièce |
| 6 | 360100026 | Boucle | Disponible | Voir la pièce |
| 6 | 360100026 | Boucle | Disponible | Voir la pièce |
| 7 | 360100038 | Arrêt | Disponible | Voir la pièce |
| 8 | 360100039 | Support | Disponible | Voir la pièce |
| 9 | 360100021 | Goupille | Disponible | Voir la pièce |
| 9 | 360100021 | Goupille | Disponible | Voir la pièce |
| 10 | 360100023 | Rondelle | Disponible | Voir la pièce |
| 11 | 360100040 | Collier | Disponible | Voir la pièce |
| 12 | 360100041 | Porte bille | Disponible | Voir la pièce |
| 13 | 360100013 | Soupape | Disponible | Voir la pièce |
| 14 | 360100042 | Cylindre | Disponible | Voir la pièce |
| 15 | 360100043 | Tuyau | Disponible | Voir la pièce |
| 16 | 008200281R | Bague or | Disponible | Voir la pièce |
| 17 | 360100044 | Jeu de raccords | Disponible | Voir la pièce |
| 18 | 360100046 | Vis | Disponible | Voir la pièce |
| 18 | 360100046 | Vis | Disponible | Voir la pièce |
| 19 | 360100047 | Couvercle | Disponible | Voir la pièce |
| 20 | 360100048 | Couvercle | Disponible | Voir la pièce |
| 21 | 360100049 | Bague or | Disponible | Voir la pièce |
| 22 | 360100050 | Collier | Disponible | Voir la pièce |
| 23 | 360100051 | Chambre de press. | Disponible | Voir la pièce |
| 24 | 360100035 | Soupape | Disponible | Voir la pièce |
| 25 | 360100010 | Piston de pompe | Disponible | Voir la pièce |
| 26 | 360100012 | Ecrou | Disponible | Voir la pièce |
| 27 | 360100027 | Bande | Disponible | Voir la pièce |
| 27 | 360100027 | Bande | Disponible | Voir la pièce |
| 27 | 360100027 | Bande | Disponible | Voir la pièce |
| 28 | 360100028 | Tuyau | Disponible | Voir la pièce |
| 29 | 360100020 | Bague | Disponible | Voir la pièce |
| 30 | 360100022 | Rondelle | Disponible | Voir la pièce |
| 31 | 360100018 | Poignee | Disponible | Voir la pièce |
| 32 | 360100017 | Poignee | Disponible | Voir la pièce |
| 33 | 360100052 | Levier | Disponible | Voir la pièce |
| 34 | 360100033 | Kit réparation | Disponible | Voir la pièce |
| 35 | 360100031 | Gicleur | Disponible | Voir la pièce |
| 36 | 360100032 | Tuyau | Disponible | Voir la pièce |
| 38 | 360100034 | Lance | Disponible | Voir la pièce |
